Мощност на 1 секция биметални радиатори за отопление

Реално разсейване на топлината на радиаторната секция

Както вече споменахме, мощността (топлопреминаването) на радиаторите трябва да бъде посочена в техния технически паспорт. Но защо след няколко седмици след инсталирането на отоплителната система (или дори по-рано) изведнъж се оказва, че котелът изглежда се нагрява както трябва и батериите са инсталирани в съответствие с всички правила, но е така студено в къщата? Може да има няколко причини за намаляването на действителния топлопренос на радиаторите.

Чугунен радиатор Viadrus (Чехия)

Ето показателите за нагревателната повърхност и декларирания топлопренос за най-често срещаните модели чугунени радиатори. Тези цифри ще ни трябват в бъдеще за примери за изчисляване на реалната мощност на радиаторната секция.

Както вече споменахме, когато използвате такива радиатори за средно-, нискотемпературни отоплителни системи (например 55/45 или 70/55), топлопреминаването на чугунен радиатор за отопление ще бъде по-малко от посоченото в паспорта. Следователно, за да не се сбърка с броя на секциите, действителната му мощност трябва да се преизчисли по формулата:

K е коефициентът на топлопреминаване;

F е площта на отоплителната повърхност;

∆ t - температурна разлика ° С (0,5 x ( t _вход +t_навън. ) - т_вътр .);

т_в - температурата на водата, влизаща в радиатора,

т_изход - температура на водата на изхода на радиатора;

т_вътр .- средна температура на въздуха в помещението.

При температура на входящата охлаждаща течност 90 gr. изходящи 70 гр. а температурата в стаята е 20гр.

∆ t = 0,5 x (90 + 70) - 20 = 60

Коефициентът K за най-често срещаните чугунени радиатори можете да намерите тук:

Дори реалния топлопренос на една секция от среден чугунен радиатор с площ от 0,299 кв. m (M-140-AO) при температура на входящата вода 90 gr. и изходящи - 70 гр. ще се различават от декларирания. Това се дължи на топлинни загуби в захранващите тръби и на други причини (например понижено налягане), които не могат да бъдат предвидени в лабораторни условия.

И така, топлопреминаването на секция с площ от 0,299 кв. м. при температура 90/70 ще бъде:

Като се има предвид, че топлопреминаването винаги е посочено с някаква разлика, умножаваме тази цифра по 1,3 (този коефициент се използва за повечето чугунени радиатори) и получаваме: 125,58 x 1,3 = 163, 254 W - в сравнение с декларираните 175 W.

Ще има още по-голяма разлика в числата, ако водата, влизаща в радиатора, не се нагрява над 70 градуса. (и изходящата охлаждаща течност, съответно, се охлажда до 60-50 градуса), така че преди да купите нови радиатори, е препоръчително да разберете реалните топлинни параметри на вашата отоплителна система.

Как да спестите от отопление?

Първото правило за разумни спестявания е да запомните от какво никога не трябва да спестявате! Радиаторите винаги трябва да се вземат с марж, защото можете да намалите температурата в помещението, като намалите температурата на водата в системата или като използвате спирателни кранове. Но ако действителният топлопренос е по-нисък от декларирания от производителя, в най-добрия случай стаите ще бъдат хладни. Между другото, чугунените радиатори Conner, които са доста добри по отношение на повечето параметри, в реална експлоатация имат топлопреминаване с 20-25 процента по-ниско от посоченото в паспорта

Радиатор 1K60P-500 (Минск)

Както вече споменахме, топлопреносът може да се различава от декларирания поради факта, че температурата на водата в отоплителната система е много по-ниска от „стандартната“, тоест тази, при която са извършени фабричните тестове, тъй като декларираните мощността на излъчване е постижима само при лабораторни условия. Представете си, че секцията на радиатора MS-140 (посочена е мощност 160 W) при температура на водата 60/50 градуса. (и още „котелът не дърпа“!) Ще произведе мощност от не повече от 50 вата. И ако сте повярвали на техническия лист и сте решили да инсталирате 5 отоплителни секции, тогава вместо 800 W (160 x 5) ще получите само 250.

Въпреки това е напълно възможно да се предвиди тази ситуация и дори да се възползва от нея! Въз основа на изчисленията, дадени по-горе, колкото по-ниско е ∆ t (тоест температурата на водата на топлоносителя), толкова по-голяма трябва да бъде излъчващата повърхност на радиатора. Така че при ∆ t 60 за излъчване от 1 kW е достатъчен радиатор с височина 0,5 m x 0,520 m, а при ∆ t 30 - 0,5 m x 1,32 m.

"Традиционен" чугунен радиатор MS-140M2

Въпреки това, именно поради ниската температура на носача и увеличаването на излъчващата площ на радиатора или броя на секциите е възможно да се намалят разходите за отопление.

Производители, модели, спецификации

MS-140 се произвежда от следните фабрики:

• Нижни Тагилски котелно-радиаторен завод (Русия);
• Мински завод за отоплителна техника (Беларус);
• Лугански леярски и механичен завод (Украйна);
• АД "Сантехлит" Брянска област (Русия);
• Descartes LLC Новосибирск (Русия).

Продуктите имат някои характеристики и разлики, има модели с междуцентрово разстояние 300 мм и 500 мм, както и опция с по-ниска дълбочина MS-90.

Нижни Тагил котелно и радиаторно предприятие

Продуктите на завода са сертифицирани по ISO 9001:2008 в сертификата на Руския регистър, има сертификат от системата GOST R и IQNet.

Габаритни размери на MS-140, произведен от Нижни Тагил

Температура на топлоносителя до +130 o C, работно налягане до 12 bar, други технически характеристики са дадени в таблицата.

Повърхност за топлопредаване на една секция MS-140M - 0,208 m 2. BZ-140-300 - 0,171 m 2.

В асортимента на това растение има много интересни модели: има с барелеф, с плоска предна повърхност (нов модел, подобен на алуминий), с различни височини, ширини и дълбочини. Има от какво да избирате. Като цяло беларуските чугунени радиатори са с високо качество.

АД "Сантехлит" Брянска област

Работното налягане на отоплителните уреди от Брянск е различно за различните модели: за MS-140 - 9 Bar, за MS-100 и MS-85 - 12 Bar, температурата на работната среда е +130 o C, нагревателната площ на една секция е MS-140M-500-0.9 - 0.244 m 2. материал - сив чугун SCh-10.

Топлинна мощност на секцията

Размери MC-140-300

ООО Декарт Новосибирск

Новосибирските чугунени радиатори имат работно налягане 9 bar, връзка 1 ¼, температура на транспортираната среда +130 o C.

Топлинна мощност на секцията

Така че налейте радиатори

Лугански леярски и механичен завод

Работното налягане на тези нагреватели е 12 Bar, стандартната температура е +130 o C, диаметърът на свързване е ¾”.

Технически характеристики на радиаторите на завода в Луганск

В асортимента на завода в Луганск има радиатор с плосък преден панел RD - 100 500 - 1.2, техническите му характеристики са дадени в таблицата.

Принудителна инициатива

В панелна къща с централно отопление не е нужно да се притеснявате за такива проблеми като пълнене на системата с охлаждаща течност, това е епархията на жилищно-комуналните услуги. Но грижата за имението или вилата е огромна отговорност, която лежи изцяло на вашите плещи. Възможността за спестяване на време и пари принуждава собствениците да поддържат топлинни комуникации със собствените си ръце, понякога използвайки нестандартни методи.

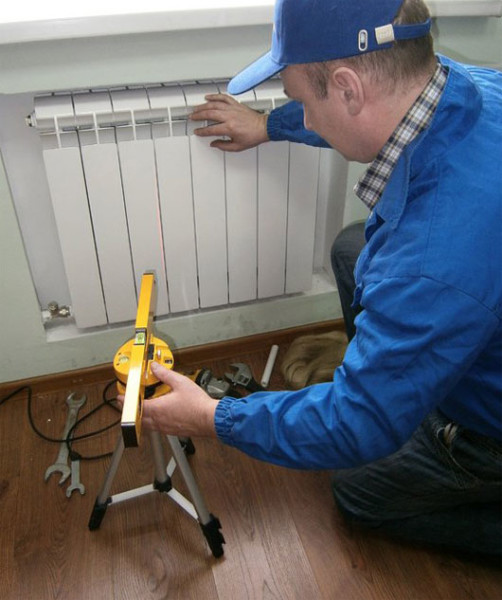

На снимката - проверка на батерията

Например липсата на централизирано водоснабдяване налага използването на естествени източници - кладенци, кладенци, езера.

Работа с документация

Отговорът на въпроса колко вода изтича от тръба "А", или по-скоро, трябва да отиде там, обикновено се крие в техническия лист на радиатора и котела. С тръбите е малко по-трудно, но не и смъртоносно - знаейки вътрешния им диаметър, на нашия уебсайт можете да намерите подробна таблица за количеството вода в литри/кубични метри на линеен метър. Същото може да се каже и за данните за обема на горивния котел или батериите.

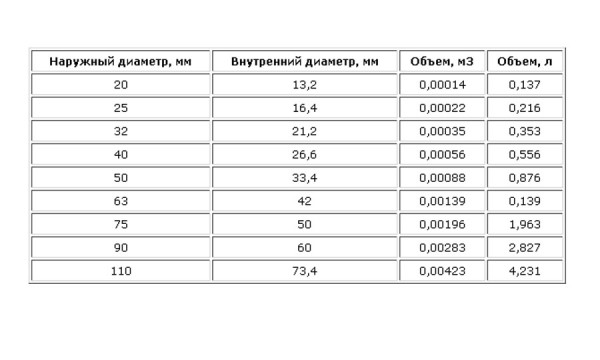

Данни за вътрешния обем на тръбите

Знаейки капацитета на пълнене на всеки метър от тръбата, елементарно е да разберете общия обем на "тръбата" на охлаждащата течност - умножете табличната цифра по броя на метри. За да направите това, не е необходимо да пълзите из къщата с рулетка, а използвайте план на проекта и владетел.

Забележка! В интернет таблицата с обема на водата в радиатор за отопление изглежда още по-удобна. Той може да сравни капацитета на радиатори, изработени от различни материали, което ще ви даде възможност да изберете подходящия вариант.

Обемът на водата не зависи от вида на радиатора

От представената таблица се вижда, че обемът на водата в секцията на биметалния радиатор и алуминия е еднакъв.Така че материалът няма значение, основните размери на нагревателя.

Непостоянното пребиваване в къщата задължава собствениците да използват антифриз. Тъй като това удоволствие не е евтино (цената за 10 литра домашен пропиленгликол "Технология на комфорт" достига хиляда рубли), трябва да знаете точно количеството антифриз. След определяне на екстремния минус праг за отоплителната система, веществата се смесват в определена пропорция.

Забележка! Не добавяйте антифриз в отоплителна система, изработена от поцинковани тръби

Антифризът понижава точката на замръзване на течността

Средна измама

Средните данни, които определят обема на водата в отоплителните радиатори от стоманен панел, са както следва:

• модели Demrad, тип Thermogross 11 на всеки 10 см дължина има 0,25 л охлаждаща течност;
• при подобни модели от тип 22 тази цифра се увеличава до 0,5 литра за същата дължина.

Всяка секция от добрия стар "чугун" от различни модели има следния капацитет:

• MS 140 - 1,11-1,45 литра (от 5,7 до 7,1 кг);
• ChM 1 - 0,66–0,9 l s;
• Световна купа 2 - 0,7–0,95 л;
• Световна купа 3 - 0,155–0,246 l;
• Konner Modern - 0,12–0,15 l (3,5 kg).

Забележка! Можете да видите как традиционният MC 140 се различава от китайския Konner по тегло, на което трябва да обърнете внимание, ако имате подови модели

И ето колко е включено в алуминиевата секция

Ако батерията ви е хитра авторска работа, е трудно да разберете нейния обем, но е възможно. Например, обемът на водата в тръбен стоманен радиатор се изчислява гениално просто - единият отвор се затваря с тапа, а водата се излива през втория до върха.

Забележка! Маркирайте количеството течност, излята веднага или по-късно, когато изсипете съдържанието в кофа/вана. Този метод на изчисление е приложим за радиатор с всякаква сложност без документи

В топлообменниците на стенен отоплителен котел се поставят средно от 3 до 6 литра, а в подови и парапетни версии - от 10 до 30 литра вода. Така че, след като сте научили количеството охлаждаща течност във всички ъгли, до които достига, можете да извършите отговорна операция - да изчислите обема на разширителния резервоар. От него зависи оптималното налягане в системата и необходимия обем охлаждаща течност.

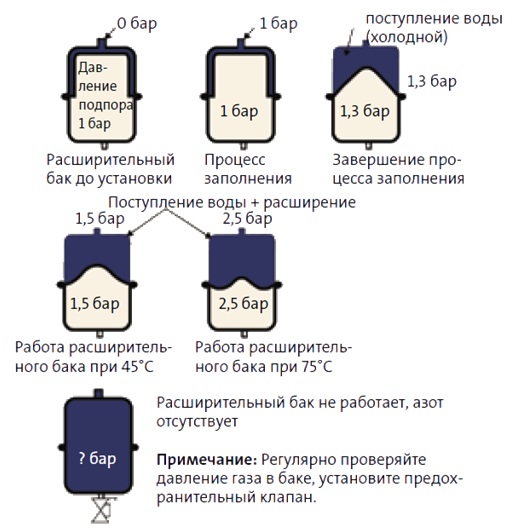

Принципът на работа на разширителния резервоар

Инструкцията за изчисление включва използването на проста формула:

• Vc е обемът на охлаждащата течност в отоплителната система (това, което беше споменато по-горе - радиатори + тръби + топлообменници на котела);
• K е коефициентът на разширение на охлаждащата течност (за вода е 4%, така че във формулата се използва 1,04);
• D е ефективността на разширяване на резервоара;
• Vb е капацитетът на разширителния резервоар.

Можете да разберете обема на охлаждащата течност в радиатори или тръби, близо до реалната цифра въз основа на мощността на котела, като използвате формулата:

x kW * 15=VS, където

• kW - мощност на котела;
• номер 15 - броят на литрите вода за получаване на 1 kW енергия;
• VS е общият капацитет на системата.

Термична мощност

Снимката показва приблизителен топлопренос на чугун.

В стаята отоплителните уреди са поставени срещу външната стена под отвора на прозореца. В резултат на това топлината, излъчвана от устройството, се разпределя оптимално. Студеният въздух, идващ от прозорците, се блокира от нагрятия поток, който се издига от радиатора.

Чугунени батерии

Аналозите на чугун имат следните предимства:

• имат дълъг експлоатационен живот;
• имат високо ниво на якост;
• те са устойчиви на корозия;
• отличен за използване в комунални системи, работещи с нискокачествен топлоносител.
• Сега производителите правят чугунени батерии (цената им е по-висока от конвенционалните аналози), които имат подобрен външен вид, благодарение на използването на нови технологии за отливане на техните корпуси.

Недостатъци на продуктите: голяма маса и термична инерция.

Таблицата по-долу съобщава колко kW има в чугунения радиатор, въз основа на неговия модел.

Алуминиеви радиатори

Продуктите, изработени от алуминий, имат по-голяма топлинна мощност от аналозите, изработени от чугун.На въпроса колко kW има в една секция на алуминиев радиатор, експертите отговарят, че достига 0,185-0,2 kW. В резултат на това 9-10 секции от алуминиеви секции ще бъдат достатъчни за стандартното ниво на отопление на петнадесетметрова стая.

Предимствата на такива устройства:

• леко тегло;
• естетичен дизайн;
• високо ниво на топлопреминаване;
• температурата може да се контролира ръчно с помощта на клапани.

Но алуминиевите продукти нямат същата здравина като чугунените колеги, като например маслен охладител с мощност 2 kW. Поради това те са чувствителни към скокове в работното налягане в системата, хидравлични удари, прекомерно висока температура на топлоносителя.

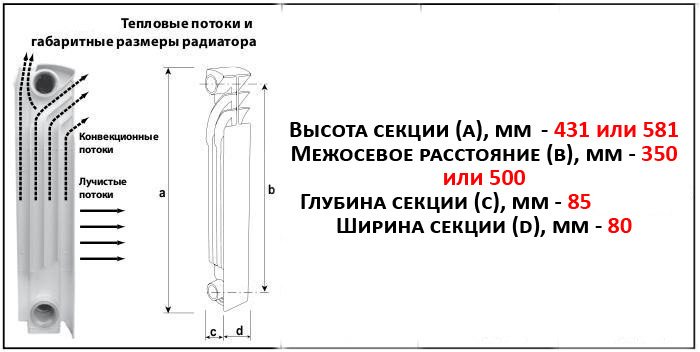

Биметални продукти

Преди да разберете колко kW има в 1 секция на биметален радиатор, трябва да се отбележи, че такива батерии имат подобни параметри на производителност с алуминиеви аналози. Те обаче нямат присъщите им недостатъци.

Това обстоятелство определи дизайна на устройствата.

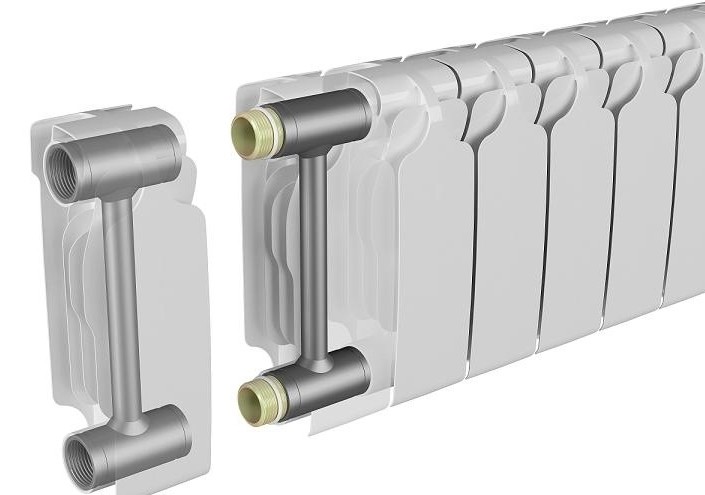

1. Те се състоят от медни или стоманени тръби, през които тече охлаждащата течност.
2. Тръбите са скрити в алуминиева кутия. В резултат на това водата, циркулираща вътре, не взаимодейства с алуминия на корпуса.
3. Въз основа на това киселинните и механичните характеристики на топлоносителя не влияят по никакъв начин на работата и състоянието на устройството.

Благодарение на стоманените тръби, приспособлението има висока якост. Увеличеното разсейване на топлината се осигурява от външни алуминиеви ребра. Когато се опитвате да разберете колко kW има в стоманен радиатор, имайте предвид, че биметалът има най-висок топлопренос - около 0,2 kW на перка.

Спецификации за батериите MC 140

За производството на този тип радиатори по едно време беше разработен цял GOST 8690-94, който регулира всички параметри на продукта. В съответствие с него бяха произведени 5 стандартни размера батерии с междуцентрово разстояние 300, 400, 500, 600 и 800 mm. Таблицата по-долу показва чугунени радиатори за отопление с технически размери в съответствие с GOST 8690.

Преди това всички стандартни размери на тези устройства можеха да се видят не само в апартаменти, но и в промишлени или офис сгради. Препоръчително е да прегледате характеристиките на двата най-„работещи“ размера от 300 и 500 мм, които все още се търсят. Други модификации вече са много редки и се правят само по поръчка.

Основните технически характеристики на чугунен радиатор MC 140 с междуцентрово разстояние 300 и 500 mm са показани в следващата таблица.

След като проучихме всички характеристики, можем да направим заключения за предимствата и недостатъците на разглежданите отоплителни уреди. Техните предимства са както следва:

1. Издръжливост. То е поне на 30 години.
2. Разсейване на топлината. Въпреки остарелия дизайн, чугуненият радиатор MC 140 показва добра топлинна мощност.
3. Непретенциозност. Сивият чугун, от който са направени устройствата, не е подложен на корозия и спокойно понася лоша охлаждаща течност с високо съдържание на кислород.
4. Поддръжка неизискваща. Не е излишно да промивате каналите на продукта веднъж на всеки 2 години, но ако това не се направи, тогава MC 140 ще продължи да работи безопасно. Само коефициентът на топлопреминаване ще започне да намалява.
5. Инерция. Това е както плюс на батериите, така и техният минус. Предимството е, че след изключване на отоплението устройството отдава топлина на помещението за дълго време.
6. Достъпна цена.

Сега за недостатъците, от които също има много. Същата инерция на устройствата причинява продължителното им нагряване и изключва възможността за регулиране с помощта на термични глави. има и други:

1. Голям капацитет на охлаждащата течност. Това се отразява на скоростта на нагряване и охлаждане на системата, а също така налага да се изразходва много топлинна енергия за нагряване на голям обем вода.
2. Значителното тегло на продуктите оказва влияние върху монтажа на радиатори. Те са много трудни за фиксиране върху стени, изработени от порести леки материали, които са много популярни в наше време.
3. Нисък праг на работно налягане. Това прави невъзможно инсталирането му в системи на високи сгради.
4. Крехкост. Стенният чугунен радиатор MC 140 500 е удароустойчив, тъй като има тънки стени. Пукнатини при най-малкото замръзване на водата от замръзване.
5. Непредставителен външен вид в сравнение с по-модерните аналози на чугунени батерии.

Безопасност

Смята се, че радиаторният нагревателен елемент с вграден термостат е абсолютно безопасно нагревателно устройство: изключването, когато охлаждащата течност достигне зададената температура, ще предотврати опасно прегряване или кипене на водата.

Въпреки това, не всички потенциални купувачи на устройството са наясно, че безопасността и ефективността на работата се осигуряват не само от дизайна на устройството, но и от правилната инсталация.

• В системата за централно отопление, когато нагревателният елемент е включен, спирателните вентили на радиатора трябва да бъдат затворени. В същото време на входа пред тях трябва да се монтира джъмпер, който ще позволи на охлаждащата течност да циркулира през щранга, когато се стартира. При липса на клапани вашият нагревател ще загрява батериите в целия щранг; при липса на джъмпер, след неуспешен опит за стартиране на отоплението, тъжен ключар ще дойде при вас и ще изрече много обидни думи.
• Загряването на охлаждащата течност в затворен обем ще превърне вашия радиатор в пълноценно миниатюрно котелно помещение и ... драстично ще увеличи налягането в него. Топлинно разширение, нали знаеш. Оттук е необходимо да се монтира на захранващия тръбопровод след спирателния вентил или малък разширителен резервоар (обемът му се приема равен на 10% от обема на радиатора) или предпазен клапан. (Вижте също статията Тръби за отопление: характеристики.)

Малък разширителен резервоар ще може да побере излишъка от разширената охлаждаща течност.

Имайте предвид, че вторият сценарий е нежелан, тъй като клапанът периодично ще излъчва струи гореща вода при нагряване.

• Напречното сечение на захранващия кабел трябва да бъде най-малко 1 квадратен милиметър на 8 ампера ток. С мощност на нагревателния елемент от 2500 вата и захранващо напрежение от 220 волта, токът ще бъде 2500/220 \u003d 11,36A; следователно минималното напречно сечение на сърцевината на проводника е 11,36 / 8 = 1,42 (закръглено до реалната стойност - 1,5 mm2).
• Максималното натоварване на изход не трябва да надвишава 3500 вата.
• Заземяването е много желателно.

Заземителните щифтове в контакта трябва да бъдат свързани към тялото на електрическото табло.

Мощността на нагревателния елемент без термостат не трябва да надвишава номиналната топлинна мощност на радиатора. За една алуминиева секция се приема равна на 200 вата, за чугун - 160 вата. Нагревателен елемент за отоплителни радиатори с термостат може да се монтира без ограничения на мощността.

Подготвителни действия

Те осигуряват почистване на повърхността от мръсотия и стара боя. Подготовката протича така:

Избършете праха с влажна кърпа. Трябва да го разтриете много добре. В дупките не трябва да остава мръсотия. За избърсване на труднодостъпни места парцалът се придвижва напред между ребрата и се изтегля напред-назад.

Отървете се от стария слой боя. Това може да стане както химически, така и физически. Първият включва използването на решения Dufa, B52, SP-6, ACE. Вярно е, че те са безсилни срещу маслени формулировки, направени през 50-те години на ХХ век. Физическият метод е да използвате бормашина с прикрепена към нея метална четка. Можете също да използвате шкурка и пила. Ако са били използвани химикали, тогава чугунът ще трябва да се почисти с метална четка, монтирана на бормашина. Ръждавите места се обработват с шкурка.

Нанесете слой грунд. Разбира се, тя трябва да издържа на високи температури и да съответства на вида на боята. Ще бъде по-добре, ако марката и на двете е една и съща.

Може да се извърши с всякакъв вид състав. но при едно условие: разтворът трябва да е устойчив на високи температури. В противен случай актуализираният външен вид няма да продължи дълго.

Повърхността на отоплителната батерия се боядисва с обикновена или извита четка.Разбира се, в началото се слагат ръкавици на ръцете и наблизо се поставят марля, гума от пяна или парцали. Те ще могат да изтрият боята, която е потекла по дръжката на четката.

Процесът на оцветяване е както следва:

• С гъвкава четка актуализират вида на труднодостъпните места (те се намират между тръбите на секциите). В някои части четката няма да докосне чугуна. Сгънатата в турникет марля може да спаси. Поставя се между секциите, върху средата се нанася боя и след това краищата се издърпват на свой ред. Така че боята поне по някакъв начин ще падне върху сплавта.
• Боядисвайте горните и лесно достъпни места.
• Винаги се движи отгоре надолу. По-добре е боята да се нанася на няколко слоя, отколкото на един дебел.

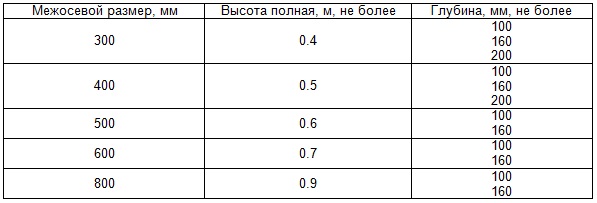

Размери на чугунените радиатори в зависимост от вида им Технически характеристики на чугунените радиатори Изчисляване на мощността на стоманените радиатори Предимства и основни нюанси на чугунените печки с продължително горене

Модерни чугунени радиатори

За стенен монтаж има нови продукти, изработени от сив чугун от различни производители, чиято маса е много по-малка от традиционния MC 140. Например, чешкият радиатор за отопление Viadrus STYL 500, показан на фигурата.

Характеристиките му са както следва: масата на 1 секция е 3,8 кг, вместимостта на водата е 0,8 l, общо 4,6 кг. При наличен топлинен поток от 140 W, нашата стая от 20 m2 ще изисква 14 броя, които ще бъдат с тегло 64,4 kg заедно с водата. Този индикатор е с 40% по-малък от този на MC 140 и разделяйки го на 2 части (32 кг всяко устройство), става ясно, че е възможно да се монтират чугунени радиатори на стени, изработени от порест бетон, без специални допълнителни трикове. Още по-лек дизайн предлага руски производител, който продава нагревателите си под марката EXEMET, а именно модел MODERN.

Тук една секция от радиатора тежи само 3,2 кг с топлинна мощност 93 W; в стая от 20 m2 са необходими 22 секции с общо тегло 70,4 кг. Този показател също е доста добър, особено като се има предвид, че компанията произвежда тези батерии с възможност за подов монтаж.

Невъзможно е да не кажа няколко думи за такъв продукт като ретро чугунена батерия, чието тегло е дори по-голямо от съветския MS 140 и в някои случаи достига 14 кг. Тези нагреватели по външния си вид приличат на старите, монтирани в резиденции и имения през далечния 19 век.

Моделът EXEMET FIDELIA, показан на фигурата, има тегло 12 кг с топлинна мощност 156 W, което прави общото тегло на чугунения радиатор за нашия пример просто чудовищно - 154 кг. Но както можете да видите на изображението, тук проблемът с инсталацията е решен по различен начин: първата и последната секция имат крака за поставяне на нагревателя на пода.

Как да изчислим секциите на отоплителните батерии

Дори и най-качествените алуминиеви отоплителни уреди няма да могат да отопляват жилище, ако топлинната им мощност е недостатъчна за отопление на определена площ. Преди да определите броя на продуктите, трябва да изчислите колко секционни елементи ще има всеки. Съгласно правилата се счита, че за отопление на 1 кв. m изисква 100 W топлина - това е необходимата мощност на радиатора на квадратен метър. Оказва се, че изчислението се извършва по площ на няколко етапа:

1. На първо място, трябва да разделите 100 на мощността на една секция от алуминиев радиатор. Ако вземем последната стойност, равна на 180 W, тогава получаваме 100/180 = 0,556.
2. За по-нататъшни изчисления е необходима площта на стаята, с която е необходимо да се умножи характеристиката, получена в предишния параграф, т.е. върху броя на радиаторните секции на квадратен метър. Да вземем площта на стаята, равна на 18 квадратни метра. m и получаваме - 0,556 * 18 \u003d 10. Ако числото не е цяло число, то се закръглява нагоре, така че да има доставка на топлинна енергия.

Такова топлинно изчисление на помещението е опростено. За по-точно изчисляване на размерите на устройството се вземат предвид ориентацията на стените и прозорците към кардиналните точки, топлинните загуби поради проникване на въздух през процепи и вентилация и още няколко критерия. Има и изчисление по обем:

1. Използва се условието за отопление на 1 куб. m изисква 41 W в панелна къща и 34 W в тухлена къща.
2. Получената площ се умножава по нейната височина. Оказва се - 16 * 2,7 \u003d 43,2 кубични метра. м, където 16 кв. m - квадратурата на помещението и 2,7 - стандартната стойност на височината на таваните, взета за пример.
3. Освен това за тухлена къща ще се изисква - 43,2 * 41/180 = 9,84, т.е. 10 броя. а за панела - 43,2 * 34/180 = 8,16, т.е. 9 бр.

Тегло на една част от чугунена батерия

Относно чугунените батерии

Чугуненият радиатор принадлежи към класиката на жанра. Използва се повече от 100 години и нито един модерен модел все още не е в състояние да го измести напълно от пазара. Чугунените радиатори са търсени поради характеристиките на самия материал.

Важни предимства на чугуна са:

1. устойчивост на корозия,
2. дълъг експлоатационен живот,
3. Невзискателен към качеството на охлаждащата течност,
4. Отличен топлопренос
5. Неизискващ при приложение.

Не може всичко да е толкова гладко и все пак има два недостатъка.

Единият лежи в масата. Колко тежи чугунената батерия? Теглото на 1 секция от чугунен радиатор е приблизително 7,5 кг. Благодарение на прости разсъждения можем да заключим, че стандартна батерия от 7 секции ще тежи 52,5 кг. За да се осигури комфортна температура в стаята, една секция от нагревателния елемент обикновено не е достатъчна. Въз основа на тези обстоятелства, за да се гарантира надеждността на конструкцията, е необходимо да се обмислят начини за закрепване на радиаторните елементи към стената. Нека направим изчислението с пример. Съветският модел MS 140, който все още е на пазара, има значителна маса - 7,12 кг. Обемът на една секция е 1,5 литра вода, общата маса е 8,62 кг. Топлинната мощност в този случай е приблизително 170 вата. Колко секции са необходими за отопление на стая от 20 m2? Ако е необходимо да се затопли стая от 20 m2, тогава ще са необходими 12 секции, тогава масата ще бъде 85,4 kg, плюс вода - 103,4 kg.
Вторият отрицателен момент на чугуна е неговата крехкост.

Ето защо, за да се извърши прехвърлянето на продукт с голяма маса и неговото закрепване, е необходимо да се извършват всички манипулации с него възможно най-внимателно, като се предотвратява най-малкото въздействие, за да се избегнат микропукнатини, невидими за окото. Тъй като в процеса на работа с неизбежно повишаване на налягането в отоплителната мрежа, получените пукнатини ще започнат да се увеличават, което ще завърши с течове на радиатора.

Отоплителна площ на чугунена радиаторна секция

07 май 2013, 11:57

Igor_01 написа: Изчислете правилно, може да се консултирате със съседите, да видите как са и да попитате добре ли е, топло ли ви е момиче, топло червено ли сте?!

Консултирането със съседи е забавен бизнес, но от гледна точка на надеждността е съмнително. За някои +18 е нормално, но за други, дори при +24, е студено! Температурата на въздуха в жилищните помещения се регулира от санитарните стандарти. Документът се нарича SanPiN 2.1.2.2465-10 „Санитарни и епидемиологични изисквания за условията на живот в жилищни сгради и помещения“. Валидна в последното издание от 27.03.2011г.

Осъществено от phpBB phpBB Group.

phpBB Mobile / SEO от Artodia.

Как се изчислява топлопреминаването на чугунен радиатор за отопление?

Един от основните параметри на устройството за отопление на помещенията е неговият топлопренос. Но не по-малко важни при инсталирането на отоплителна система са показатели като топлинен капацитет и топлинна инертност на материала, от който са направени радиаторите. Чугунените радиатори, които се използват главно в системи за централизирано отопление на многоетажни сгради, имат висока топлинна мощност, но в същото време са доста компактни, издържат на високо налягане на охлаждащата течност и не се страхуват от ръжда. Масивността на чугуна и големия обем на охлаждащата течност във всяка секция (секция MS 140 с тегло 7,5 кг съдържа 4,2 литра вода) осигурява на чугунените радиатори по-голям топлинен капацитет от отоплителните батерии, изработени от други материали, така че температурата в помещението нараства и спада постепенно. Така че топлопреминаването на чугунен радиатор MC 140 е много по-ниско от това на модерен алуминиев или биметален радиатор, но запазва топлината много по-дълго.

Декоративен чугунен радиатор Bohemia в ретро стил

Плюсове и минуси на използването на чугунени радиатори

Стилизиран чугунен радиатор

Всяка съществуваща отоплителна система днес има както плюсове, така и минуси, помислете за тях.

Номиналната стойност на топлинната мощност на всяка секция е 160W. Приблизително 65% от освободения топлинен поток загрява въздуха, който се натрупва в горната част на помещението, а останалите 35% затоплят долната част на помещението.

1. Дълъг срок на употреба, вариращ от 15-50 години.
2. Високо ниво на устойчивост на корозионни процеси.
3. Възможност за използване в отоплителни системи с гравитационна циркулация на охлаждащата течност.

1. Ниска ефективност на корекция на индекса на топлопреминаване;
2. Високо ниво на интензивност на труда по време на монтаж;

Важно! За да не се сблъскате с проблем по време на монтажа, не забравяйте да вземете предвид горните плюсове и минуси на чугунените радиатори. Тяхната инсталация не е евтина и многократните инсталационни работи ще изискват много финансови средства.

Изчисляване на секции (кухини) на радиатори

И така, колко kW има в 1 секция на чугунен радиатор? За да се изчисли броят на секциите и тяхната мощност, е необходимо да се определи V на помещението, което по-късно ще се появи в изчисленията. След това изберете стойността на топлинната енергия. Неговите значения са както следва:

1. отопление 1 m 3 на къща от панели - 0,041 kW.
2. отопление 1 m 3 на тухлена къща с двоен стъклопакет и изолирани стени - 0,034 kW.
3. отопление на 1 m 3 помещения, изградени по съвременни строителни норми - 0,034 kW.

Топлинният поток на една кухина MS 140-500 е 0,160 kW.

След това се извършват следните математически операции: обемът на помещението се умножава по топлинния поток. Получената стойност се разделя на количеството топлина, отделена от една кухина. Резултатът се закръгля нагоре и получаваме желания брой секции.

Колко киловата има в чугунена секция? Всеки тип радиатор има различна стойност, която производителят изчислява при производството им и я посочва в придружаващата документация.

Нека направим приблизително изчисление според наличните данни.

Помещението има следните данни: тип помещение - панелна къща, дължина - височина - ширина - съответно 5х6х2,7м.

1. Изчисляваме обема на стая V:

1. Въз основа на това броят на радиаторните секции е както следва:

където 0,16 е топлинната мощност на една секция. Посочено от производителя.

1. Закръгляваме стойността нагоре, въз основа на която броят на необходимите секции е 21 броя.

Важно! Винаги закръгляйте нагоре получената стойност. Ще е горещо - можете да проветрите, ще е студено - няма да отоплявате

Работно и кримпващо налягане

Сред техническите характеристики, в допълнение към факта, че мощността на чугунните радиатори за отопление е важна, трябва да се спомене индикаторите за налягане. Обикновено работното налягане на течния топлоносител е 6-9 атмосфери. Всеки тип батерия с такъв параметър на налягането може да се справи без проблеми. Стандартното налягане за продуктите от чугун е точно 9 атмосфери.

В допълнение към работното се използва понятието „налягане на налягането“, което отразява неговата максимално допустима стойност, която възниква при първоначалното пускане на отоплителната система. За модела от чугун MS-140 е 15 атмосфери.

Съгласно разпоредбите, в процеса на стартиране на отоплителната система е необходимо да се провери възможността за плавно стартиране на центробежни помпи, които трябва да работят в автоматичен режим, но в действителност всичко далеч не е както трябва.

За съжаление в повечето домове автоматизацията или липсва, или не работи. Но инструкцията за този тип работа предвижда първоначалното пускане да се извърши при затворен клапан. Може да се отваря плавно само след изравняване на налягането в захранващия тръбопровод на топлинната среда. Но служителите на комуналните услуги не винаги следват инструкциите. В резултат на това при нарушаване на разпоредбите се получава воден чук.При него значителен скок на налягането води до превишаване на допустимата стойност на налягането и една от батериите, разположени по пътя на охлаждащата течност, не може да издържи такова натоварване. В резултат на това експлоатационният живот на устройството е значително намален.

Защо са необходими TEN?

TEN за радиатори осигурява непрекъсната работа на отоплителната система, дори ако не е възможно да се използва обичайният метод на отопление. Всъщност нагревателният елемент е метална тръба със спирала, запечатана вътре в нея. Тези елементи са изолирани един от друг с помощта на специален пълнител. Нагревателният елемент е свързан към тръбопроводната система като допълнително оборудване. В допълнение, нагревателен елемент, поставен в стара чугунена батерия, ще може да отоплява малък гараж, оранжерия или друга стопанска постройка. И има много такива примери, ако вярвате на изказванията на нашите опитни хора по различни тематични форуми.

Монтирането на нагревателни елементи за батерии ви позволява да се възползвате от всички предимства на електрическото отопление - лекота на работа, надеждност и висока ефективност. Но за разлика от електрическите нагреватели, тези устройства се монтират директно в системата, така че са напълно невидими и не заемат допълнително пространство. Благодарение на функцията за контрол на температурата, нагревателният елемент е в състояние да поддържа зададената температура.
