Коефициент на топлопреминаване на нагревателя

Защо е необходимо

• При изчисляване на отоплителни уреди;
• За оценка на количеството топлинни загуби в тръбопроводите, транспортиращи охлаждаща течност.

Отоплителни уреди

Какви нагреватели се използват като топлопреносни елементи на тръбата?

От широко използвани, заслужава да се спомене:

• Топъл под;
• Сушилни за кърпи и различни намотки;
• Регистри.

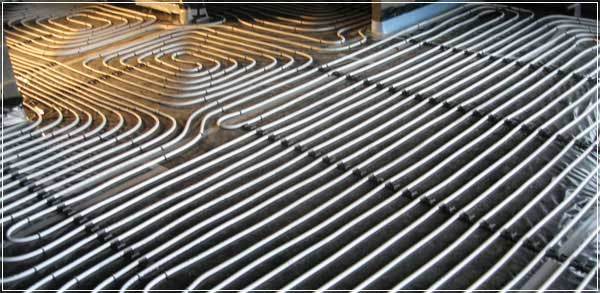

Топъл под

Тръбите почти винаги действат като нагревателен елемент за водно отопляем под (има и топъл под с електрическо отопление); обаче скорошната употреба стана рядка.

Причините са очевидни: стоманената тръба е подложена на корозия и намаляване на просвета с течение на времето; монтажът изисква заваряване; Монтирането на стоманена тръба винаги е потенциален теч. А какви са течовете в пода, под замазката? Мокър таван на долния етаж или в мазето и постепенното разрушаване на тавана.

Ето защо съвсем наскоро беше предпочитано да се използват намотки от металопластични тръби като нагревателен елемент за подово отопление (със задължителен монтаж на фитинги извън замазката), но сега армиран полипропилен все повече се поставя в замазката.

Той има нисък коефициент на топлинно разширение и при правилно инсталиране не изисква ремонт и поддръжка в продължение на много десетилетия. Използват се и други пластмаси.

Сушилни за кърпи

Стоманените релси за кърпи са много разпространени в съветските къщи. Съвсем наскоро те бяха част от стандартния проект на всяка строяща се къща и до 80-те години винаги бяха монтирани на резбови връзки.

Сравнително наскоро се появиха и циркулационни връзки в асансьорни агрегати, осигуряващи постоянно горещо отопление на щрангове.

Ако е така, режимът на работа на отопляемата релса за кърпи е многократно охлаждане и нагряване. Разширения - компресии. Как реагираха резбовите връзки на това? правилно. Те започнаха да текат.

По-късно, когато отопляемите релси за кърпи станаха част от отоплителните щрангове и се затопляха денонощно, проблемът с течовете изчезна на заден план. Размерът на самата сушилня (и съответно ефективната площ на топлопреминаване) рязко намаля. Причината е промяната в средната дневна температура.

Ако по-рано серпентината в банята се нагряваше само когато собствениците на банята са използвали топла вода, сега тя се нагрява постоянно.

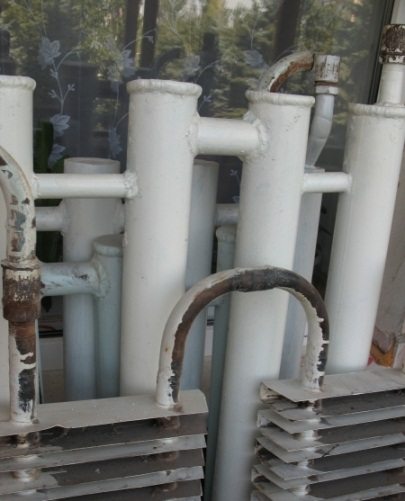

Регистри

В много промишлени помещения, складове и дори някои магазини, които не са ремонтирани дълго време, няколко реда дебели тръби под прозореца, от които има осезаема топлина, привличат вниманието. Пред нас е един от най-евтините отоплителни уреди от епохата на развития социализъм - регистър

Състои се от няколко дебели тръби със заварени краища и мостове, направени от тънки тръби. В най-простата версия обикновено може да бъде една дебела тръба, минаваща по периметъра на стаята.

Забавно е да се сравни топлопреминаването на стоманен регистър с модерна алуминиева батерия, заемаща сравним обем в стая. Разлики в топлопреминаването на моменти.

Както поради по-голямата топлопроводимост на алуминия, така и поради огромната повърхност на топлообмен с въздух в модерно решение. За естетиката в случая с регистъра, разбирате, изобщо не е необходимо да се говори.

Регистърът обаче беше евтино и достъпно решение. Освен това рядко се налагаше ремонт или поддръжка: тръба, която беше дори наполовина запушена, продължи да се нагрява, но шев, заварен чрез електрическо заваряване, започна да тече след около петстотин удара с чук.

Колко секции са ви необходими

където N е броят на радиаторните секции;

S е площта на стаята;

K - количеството топлинна енергия, изразходвана за отопление на един куб от стаята;

Q - топлопреминаване на една секция на радиатора.

Стойността на K се приема за 100 W на 1 кв. м площ за стандартна стая. За ъглови и крайни стаи се прилага коефициент от 1,1 до 1,3.Средната стойност на топлопреминаването на секция (Q) се приема равна на 150 вата. По-точна стойност е посочена в техническите спецификации на конкретен радиатор.

Например, за отопление на стая от 20 кв. m, броят на секциите се определя от произведението на 20 * 100, разделено на 150. Резултатът е 13 секции.

Какво е Gcal

Нека започнем със свързана дефиниция. Калорията се отнася до определено количество енергия, което е необходимо за загряване на един грам вода до един градус по Целзий (при атмосферно налягане, разбира се). И с оглед на факта, че от гледна точка на разходите за отопление, да речем, у дома, една калория е мизерно количество, в повечето случаи за изчисления се използват гигакалории (или Gcal накратко), съответстващи на един милиард калории . След като решихме, да продължим напред.

Използването на тази стойност е регламентирано от съответния документ на Министерството на горивата и енергетиката, издаден през 1995 г.

Забележка! Средно стандартът за потребление в Русия на квадратен метър е 0,0342 Gcal на месец. Разбира се, тази цифра може да варира за различните региони, тъй като всичко зависи от климатичните условия.

И така, какво е една гигакалория, ако я „преобразуваме“ в по-познати стойности за нас? Вижте сами.

1. Една гигакалория се равнява приблизително на 1162,2 киловатчаса.

2. Една гигакалория енергия е достатъчна, за да загрее хиляда тона вода до +1°C.

Процедурата за изчисляване на мощността на отоплителните радиатори

За да се извърши изчислението на биметални отоплителни радиатори или чугунени батерии, въз основа на топлинната мощност, е необходимо да се раздели необходимото количество топлина на 0,2 kW. В резултат на това ще се получи броят на секциите, които трябва да бъдат закупени, за да се осигури отоплението на помещението (за повече подробности: „Правилно изчисляване на топлинната мощност на отоплителната система по площ на помещението“) .

Ако чугунените радиатори (вижте снимката) нямат кранове за промиване, експертите препоръчват да се вземат предвид 130-150 вата на секция, като се вземе предвид мощността на 1 секция от чугунен радиатор. Дори когато първоначално отделят повече топлина от необходимото, примесите, които се появяват в тях, ще намалят топлопреминаването.

Както показа практиката, е желателно да се монтират батерии с марж от около 20%. Факт е, че когато настъпи екстремно студено време, в къщата няма да има прекомерна топлина. Също така, дроселът на очната линия ще помогне да се справите с повишения топлопренос. Закупуването на няколко допълнителни секции и регулатор няма да повлияе значително на семейния бюджет и ще бъде осигурена топлина в къщата в студено време.

Сушилни за кърпи

В старите къщи отопляемите релси за хавлии, изработени от стоманени тръби, са много разпространени, тъй като в повечето случаи те са заложени от проекта и почти до края на миналия век те се блъскаха в системата на резбата.

Не толкова отдавна в асансьорните агрегати започнаха да се използват кръгли вложки, които осигуряват стабилна гореща температура на устройството.

Тъй като отоплителните кръгове в отопляемите релси за кърпи бяха постоянно подложени на температурни промени - те или се нагряваха, или се охлаждаха - беше трудно за резбовите връзки да издържат на този режим, така че периодично започнаха да изтичат.

Малко по-късно, когато отоплението на тези устройства стана стабилно поради вмъкването в отоплителните щрангове, проблемът с течовете не стана толкова спешен. В същото време размерът на намотката е станал много по-малък, което води до намаляване на площта на топлопредаване на стоманената тръба. Въпреки това, такъв отопляем държач за кърпи остава топъл не само по време на използването на гореща вода, но и постоянно.

Корекция на резултатите

За да получите по-точно изчисление, трябва да вземете предвид възможно най-много фактори, които намаляват или увеличават топлинните загуби. Това е от какво са направени стените и колко добре са изолирани, колко големи са прозорците и какви остъкления имат, колко стени в стаята гледат към улицата и т.н.За да направите това, има коефициенти, с които трябва да умножите намерените стойности на топлинните загуби на помещението.

Броят на радиаторите зависи от количеството топлинна загуба

Прозорците представляват 15% до 35% от топлинните загуби. Конкретната цифра зависи от размера на прозореца и колко добре е изолиран. Следователно има два съответни коефициента:

• съотношение на площта на прозореца към площта на пода:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остъкляване:
  • трикамерен стъклопакет или аргон в двукамерен стъклопакет - 0,85
  • обикновен двукамерен прозорец с двоен стъклопакет - 1.0
  • конвенционални двойни рамки - 1,27.

Стени и покрив

За отчитане на загубите са важни материалът на стените, степента на топлоизолация, броят на стените, обърнати към улицата. Ето коефициентите за тези фактори.

• тухлени стени с дебелина от две тухли се считат за норма - 1,0
• недостатъчен (липсващ) - 1,27
• добър - 0,8

Наличието на външни стени:

• на закрито - без загуба, фактор 1.0
• един - 1.1
• две - 1,2
• три - 1,3

Размерът на топлинните загуби се влияе от това дали помещението се отоплява или не е разположено отгоре. Ако отгоре има обитаемо отопляемо помещение (вторият етаж на къщата, друг апартамент и др.), Коефициентът на намаляване е 0,7, ако отопляемото таванско помещение е 0,9. Общоприето е, че неотопляемото таванско помещение не влияе на температурата в и (фактор 1,0).

Необходимо е да се вземат предвид характеристиките на помещенията и климата, за да се изчисли правилно броя на радиаторните секции

Ако изчислението е извършено по площ и височината на таваните е нестандартна (за стандарт се приема височина от 2,7 m), тогава се използва пропорционално увеличение / намаляване с помощта на коефициент. Смята се за лесно. За да направите това, разделете действителната височина на таваните в стаята на стандартните 2,7 m. Вземете необходимото съотношение.

Нека изчислим например: нека височината на таваните е 3,0 m. Получаваме: 3.0m / 2.7m = 1.1. Това означава, че броят на радиаторните секции, който е изчислен от площта за дадено помещение, трябва да се умножи по 1,1.

Всички тези норми и коефициенти са определени за апартаменти. За да вземете предвид топлинните загуби на къщата през покрива и мазето / основата, трябва да увеличите резултата с 50%, тоест коефициентът за частна къща е 1,5.

климатични фактори

Можете да направите корекции в зависимост от средните температури през зимата:

След като направите всички необходими настройки, ще получите по-точен брой радиатори, необходими за отопление на помещението, като се вземат предвид параметрите на помещенията. Но това не са всички критерии, които влияят върху мощността на топлинното излъчване. Има и други технически подробности, които ще обсъдим по-долу.

Определяне на броя на радиаторите за еднотръбни системи

Има още един много важен момент: всичко по-горе е вярно за двутръбна отоплителна система. когато охлаждаща течност със същата температура влезе във входа на всеки от радиаторите. Еднотръбната система се счита за много по-сложна: там по-студената вода влиза във всеки следващ нагревател. И ако искате да изчислите броя на радиаторите за еднотръбна система, трябва да преизчислявате температурата всеки път, а това е трудно и отнема много време. Кой изход? Една от възможностите е да се определи мощността на радиаторите като за двутръбна система и след това да се добавят секции пропорционално на спада на топлинната мощност, за да се увеличи топлопреминаването на батерията като цяло.

При еднотръбна система водата за всеки радиатор става все по-студена.

Нека обясним с пример. Диаграмата показва еднотръбна отоплителна система с шест радиатора. Броят на батериите е определен за двутръбно окабеляване. Сега трябва да направите корекция. За първия нагревател всичко остава същото. Вторият получава охлаждаща течност с по-ниска температура. Определяме % спад на мощността и увеличаваме броя на секциите със съответната стойност. На снимката се оказва така: 15kW-3kW = 12kW. Намираме процента: спадът на температурата е 20%. Съответно, за да компенсираме, увеличаваме броя на радиаторите: ако имате нужда от 8 броя, това ще бъде с 20% повече - 9 или 10 броя.Тук познаването на стаята е полезно: ако е спалня или детска, закръглете го нагоре, ако е хол или друга подобна стая, закръглете го надолу

Вземате предвид и местоположението спрямо кардиналните точки: на север закръгляте нагоре, на юг - надолу

При еднотръбни системи трябва да добавите секции към радиаторите, разположени по-нататък по клона

Този метод очевидно не е идеален: в края на краищата се оказва, че последната батерия в клона ще трябва да бъде просто огромна: съдейки по схемата, на входа й се подава охлаждаща течност със специфичен топлинен капацитет, равен на мощността, и нереалистично е да се премахнат всички 100% на практика. Ето защо, когато определят мощността на котела за еднотръбни системи, те обикновено вземат някакъв марж, поставят спирателни вентили и свързват радиатори през байпас, така че да може да се регулира топлопреминаването и по този начин да се компенсира спадането на температурата на охлаждащата течност. От всичко това следва едно: броят и / или размерите на радиаторите в еднотръбна система трябва да бъдат увеличени и с отдалечаването от началото на клона трябва да се монтират все повече и повече секции.

Приблизителното изчисляване на броя на секциите на отоплителните радиатори е проста и бърза работа. Но изясняването, в зависимост от всички характеристики на помещенията, размера, вида на връзката и местоположението, изисква внимание и време. Но определено можете да вземете решение за броя на нагревателите, за да създадете комфортна атмосфера през зимата.

Ново строителство

Проектирането на отоплителната система на нова сграда очевидно трябва да се извършва, като се вземат предвид принципите за пестене на енергия. Основата на проекта е изчисляването на топлопреминаването, с други думи, количеството топлина, отделяно от повърхността на тръбите и други елементи на отоплителната система в околната среда.

Това изчисление е необходимо за:

• Определяне на оптималните параметри на отоплителната система за създаване на определен температурен режим в помещенията на вашия дом.
• Вземане на решения за мерки за изолация, като се вземат предвид топлинните загуби през основните конструкции на сградата.

Преди това тръбопроводите за отопление се изработваха главно от стоманени продукти, но днес се използват по-практични и надеждни материали. Например, полипропиленовите продукти имат няколко значителни предимства: ниско тегло и ниска еластичност, което увеличава здравината.

Изчисляване на топлопреминаване

Преди започване на строителни работи е необходимо да се направят необходимите изчисления, за да се извлече максимална полза от отоплителните тръби. Ако не знаете кои формули да използвате и как да изчислите правилно, инструкциите по-долу ще ви помогнат с това.

Самоизчислението на топлопреминаването от повърхността на тръбата се извършва по формулата Q = K x F x ∆t, където:

• Q е желаният топлопренос, Kcal/h.
• K е коефициентът на топлопреминаване на водата в тръбата, Kcal / (m2 x h x 0 C).
• F е площта на отопляемата повърхност, m2.
• ∆t – термична глава, 0 С.

Коефициентът на топлопроводимост (K), от своя страна, се изчислява по сложни формули, така че използваме готова стойност от технически източници - от 8 до 12,5 Kcal / (m2 x h x 0 C) за стоманени тръби.

Площта на повърхността на тръбата се изчислява по геометричната формула, позната на всички от училищната програма за определяне на площта на страничната повърхност на цилиндъра F = P x d x l, където:

• P = 3,14 математическа константа.
• d - диаметърът е посочен в метри.
• l е дължината на тръбата, също като се брои в m.

За да се изчисли топлинното налягане, има формула ∆t = 0,5 x (t p + t o) - t in, където:

• t p е температурата на охлаждащата течност на входа.
• t o е температурата на охлаждащата течност на изхода.
• t in - температурата в помещението.

Теоретичният топлопренос на стоманена тръба се изчислява, като се вземат предвид условно определените стойности на температурата на охлаждащата течност на входа-изхода и на помещението съгласно SNiP, които са:

• t p \u003d 80 градуса
• t o \u003d 70 градуса
• t in = 20 градуса

В резултат на прости изчисления (0,5x (80 + 70) -20) получаваме стойността на топлинното налягане ∆t = 55 градуса.

Пример за изчисление

Нека направим теоретично изчисление на топлопреминаването за най-работещата стоманена тръба в отоплителната система с диаметър 25 мм и дължина един метър.

• На първо място, изчисляваме площта на нашата секция на тръбата F = 3,14 x 0,025 x 1 = 0,0785 m2.
• След това разглеждаме таблицата с коефициентите на топлопреминаване на стоманена тръба с диаметър 25 mm. Това е (за тръби с диаметър до 40 mm, положени в една нишка с теоретична термична глава 55 градуса) K = 11,5.
• Нека приложим основната формула и ще получим стойността на топлопреминаването Q = 11,5x0,0785x55=49,65 Kcal/h.

На пръв поглед изчислението е доста просто, но е на теория.

За да създадете проект за реална отоплителна система, са необходими внимателни изчисления, като се вземат предвид параметрите на всички елементи, които съставляват системата, включително:

• Отоплителни уреди.
• Фитинги и клапани.
• байпасни линии.
• Изолирани участъци от магистралата и др.

По аналогия с изчисляването на параметрите на стоманена тръба се изчислява топлопреминаването на медна тръба или всяка друга; за това сме поставили няколко полезни и информативни чертежи в тази статия.

Отличният топлопренос на металопластична тръба и други предимства я правят най-предпочитаната опция при създаване на съвременни отоплителни системи, включително алтернативни. Ето защо, ако тепърва започвате изграждането на селска къща, тогава трябва да изберете този модерен материал.

Необходимата стойност на топлинната мощност на радиатора

При изчисляване на отоплителната батерия е задължително да знаете необходимата топлинна мощност, така че да е удобно да живеете в къщата. Как да изчислим мощността на отоплителен радиатор или други отоплителни устройства за отопление на апартамент или къща е от интерес за много потребители.

1. Методът според SNiP предполага, че са необходими 100 вата на "квадрат" площ.

Но в този случай трябва да се вземат предвид редица нюанси: - загубата на топлина зависи от качеството на топлоизолацията. Например, за отопление на енергийно ефективна къща, оборудвана със система за рекуперация на топлина със стени, изработени от sip панели, топлинната мощност ще бъде по-малко от 2 пъти; - създателите на санитарни норми и правила в своето развитие се фокусираха върху стандартна височина на тавана от 2,5-2,7 метра, но този параметър може да бъде равен на 3 или 3,5 метра; - тази опция, която ви позволява да изчислите мощността на отоплителния радиатор и топлопреминаването, е правилна само ако приблизителната температура е 20 ° C в апартамента и 20 ° C навън. Подобна картина е характерна за селищата, разположени в европейската част на Русия. Ако къщата се намира в Якутия, ще се изисква много повече топлина.

Методът на изчисление, базиран на обема, не се счита за труден. За всеки кубичен метър пространство са необходими 40 вата топлинна мощност. Ако размерите на стаята са 3x5 метра и височината на тавана е 3 метра, тогава ще са необходими 3x5x3x40 = 1800 вата топлина. И въпреки че грешките, свързани с височината на стаите в тази опция за изчисление, са елиминирани, тя все още не е точна.
Усъвършенстваният начин на изчисляване по обем, като се вземат предвид повече променливи, дава по-реалистичен резултат. Базовата стойност остава същата 40 вата на кубичен метър обем.

Когато се прави прецизирано изчисление на топлинната мощност на радиатора и необходимата стойност на топлопреминаване, трябва да се има предвид, че: - една врата отвън отнема 200 вата, а всеки прозорец - 100 вата; - ако апартаментът е ъглов или краен, се прилага корекционен коефициент 1,1 - 1,3 в зависимост от вида на стенния материал и тяхната дебелина; - за частни домакинства коефициентът е 1,5; - за южните райони се взема коефициент 0,7 - 0,9, а за Якутия и Чукотка се прилага изменение от 1,5 до 2.

Като пример за изчислението е взета ъглова стая с един прозорец и врата в частна тухлена къща с размери 3x5 метра с триметров таван в северната част на Русия. Средната температура навън през зимата през януари е -30,4°C.

Редът за изчисление е както следва:

• определете обема на помещението и необходимата мощност - 3x5x3x40 \u003d 1800 вата;
• прозорец и врата увеличават резултата с 300 вата, общо 2100 вата;
• като се вземе предвид ъгловото местоположение и факта, че къщата ще бъде частна 2100x1.3x1.5 = 4095 вата;
• предишният резултат се умножава по регионалния коефициент 4095x1.7 и се получават 6962 вата.

Видео за избора на радиатори за отопление с изчисляване на мощността:

Загуба на топлина през тръби

В градски апартамент всичко е просто: и щранговете, и захранването на отоплителните уреди, и самите устройства са разположени в отопляема стая. Какъв е смисълът да се притеснявате колко топлина разсейва щрангът, ако служи за същата цел - отопление?

Но вече във входовете на жилищни сгради, в мазетата и в някои складове ситуацията е коренно различна. Трябва да затоплите една стая и да донесете охлаждащата течност в нея през друга. Оттук – опити да се сведе до минимум топлопреминаването на тръбите, през които топлата вода влиза в батериите.

топлоизолация

Най-очевидният начин как може да се намали топлопреминаването на стоманена тръба е топлоизолацията на тази тръба. Преди двадесет години имаше два начина да се направи това: препоръчан от регулаторните документи (изолация със стъклена вата, обвита с негорим плат; дори по-рано външната изолация обикновено беше направена твърда с гипс или циментов разтвор) и реалистичен: тръбите бяха просто увити с парцали.

Сега има много доста адекватни начини за ограничаване на топлинните загуби: ето облицовки от пяна за тръби и разцепени черупки от разпенен полиетилен и минерална вата.

При изграждането на нови къщи тези материали се използват активно; обаче в жилищно-комуналната система ограниченият, учтиво казано, бюджет води до факта, че тръбите в мазетата все още само увиват ss ... хм, скъсани парцали.

Системи за подово отопление

Ако говорим за под с водно отопление, за разлика от електрическия колега, той използва метални тръби като отоплителна верига, въпреки че напоследък те се използват все по-рядко.

Основната причина за спада в търсенето на подово отопление е постепенното износване на стоманените тръби, което намалява хлабината в тях. В допълнение, методът на монтаж също има значение - далеч не всеки може да извърши заварки, а резбовата връзка заплашва да изтече охлаждаща течност след известно време. Естествено, никой няма да хареса резултата от изтичане на вода от системата в пода със замазка - таванът на долния етаж или мазето ще бъде наводнен, а таванът постепенно ще стане неизползваем.

Поради тези причини стоманените тръби в подовете с топла вода първо бяха заменени с металопластични намотки, към които фитингите бяха прикрепени извън замазката, а сега се предпочита подсилен полипропилен.

Такъв материал се характеризира с леко термично разширение и при правилна инсталация и експлоатация те могат да издържат повече от дузина години. Като алтернатива се използват и други полимерни материали.

Отоплителни уреди

• топъл под;
• регистри (радиатори);
• отопляеми релси за кърпи.

Топъл под

За под с водно отопление се използват тръби, но рядко се използват стоманени тръби. Те не са устойчиви на корозия, склонни са да натрупват отлагания (което намалява просвета), изискват заваряване. При използване на резбови съединения неизменно се появява теч по време на работа. И това изобщо не е желателно при полагане на системата под замазката, тъй като това ще доведе до мокър таван от съседите отдолу или унищожаване на тавана. Въз основа на това металопластичните продукти най-често се използват за подово отопление.

Регистри

Регистърът представлява няколко тръби с голям диаметър със заварени краища, които са свързани паралелно. Това е най-евтиното отоплително устройство. Но регистрите могат да включват и магистрални линии, състоящи се от гладкоцевни тръби, радиатори, релси за кърпи, тръбни - радиатори.Най-примитивните регистри все още могат да се видят в стари складове и магазини, където топлината се усеща от няколко дебели тръби на стената. Регистърът може да се разглежда и като дебела тръба, която е опъната по периметъра на стаята.

Но обикновен регистър е по-малко ефективен от, например, алуминиев радиатор, оборудван с метални пластини. За естетическата страна на обикновен стоманен регистър дори не си струва да се говори. Но в съветските времена такъв нагревател беше просто и евтино решение, което също имаше предимството, че не се нуждаеше от почистване на вътрешната повърхност, тъй като генерираше достатъчно топлина дори след като беше обрасло с корозионни продукти и други отлагания.

Можете да увеличите топлопреминаването на регистъра, като прикрепите метални пластини. В този случай той също ще играе декоративна роля, превръщайки се в дизайнерски радиатор, който носи определено натоварване във вътрешността на стаята.

Регистърът може да се монтира само чрез заваряване, което ограничава обхвата на приложение. Въпреки това, ако е създадена правилната схема и заваръчните работи се извършват на открито, окончателното сглобяване е възможно без заваръчни работи.

Сушилни за кърпи

Решетки за кърпи, изработени от стоманени тръби, все още се срещат в къщи, построени по съветско време. След това те бяха монтирани с помощта на резбови връзки и се нагряваха само в момент, когато жителите използваха топла вода. Тоест те се нагряват или охлаждат, което води до течове.

По-късно релсите за кърпи са направени част от отоплителните щрангове и монтирани чрез заваряване. Те започнаха да се нагряват непрекъснато, но размерът на устройствата намаля значително.

Как да изчислим консумираната топлинна енергия

Ако няма топломер по една или друга причина, тогава за изчисляване на топлинната енергия трябва да се използва следната формула:

Нека да разгледаме какво означават тези конвенции.

1. V означава количеството консумирана топла вода, което може да се изчисли в кубични метри или в тонове.

2. T1 е температурният индикатор на най-горещата вода (традиционно се измерва в обичайните градуси по Целзий). В този случай е за предпочитане да се използва точно температурата, която се наблюдава при определено работно налягане. Между другото, индикаторът дори има специално име - това е енталпия. Но ако необходимият сензор не е наличен, тогава за основа може да се вземе температурният режим, който е изключително близък до тази енталпия. В повечето случаи средната е около 60-65 градуса.

3. T2 в горната формула също показва температурата, но вече студена вода. Поради факта, че е доста трудно да се влезе в тръбопровода за студена вода, като тази стойност се използват постоянни стойности, които могат да се променят в зависимост от климатичните условия на улицата. Така през зимата, когато отоплителният сезон е в разгара си, тази цифра е 5 градуса, а през лятото, при изключено отопление, 15 градуса.

4. Що се отнася до 1000, това е стандартният коефициент, използван във формулата, за да се получи резултатът вече в гигакалории. Ще бъде по-точно, отколкото ако се използват калории.

5. И накрая, Q е общото количество топлинна енергия.

Както виждате, тук няма нищо сложно, така че продължаваме. Ако отоплителната верига е от затворен тип (и това е по-удобно от оперативна гледна точка), тогава изчисленията трябва да се правят по малко по-различен начин. Формулата, която трябва да се използва за сграда със затворена отоплителна система, вече трябва да изглежда така:

Сега, съответно, към декриптиране.

1. V1 обозначава скоростта на потока на работния флуид в захранващия тръбопровод (не само водата, но и парата може да действа като източник на топлинна енергия, което е типично).

2. V2 е дебитът на работния флуид в "връщащия" тръбопровод.

3. T е индикатор за температурата на студената течност.

4. T1 - температура на водата в захранващия тръбопровод.

5.T2 е температурният индикатор, който се наблюдава на изхода.

6. И накрая, Q е едно и също количество топлинна енергия.

Също така си струва да се отбележи, че изчисляването на Gcal за отопление в този случай се основава на няколко обозначения:

• топлинна енергия, постъпила в системата (измерена в калории);
• индикатор за температурата по време на отстраняването на работния флуид през "връщащия" тръбопровод.

Помислете за метода на изчисление за стаи с високи тавани

Изчислението на отоплението по площ обаче не ви позволява да определите правилно броя на секциите за стаи с тавани над 3 метра. В този случай е необходимо да се приложи формула, която отчита обема на помещението. Според препоръките на SNIP са необходими 41 W топлина за отопление на всеки кубичен метър обем. Така че, за стая с тавани с височина 3 м и площ от 24 кв.м, изчислението ще бъде както следва:

24 кв.м х 3 м = 72 кубични метра (обем на помещението).

72 кубични метра x 41 W = 2952 W (мощност на батерията за отопление на помещения).

Сега трябва да разберете броя на секциите. Ако в документацията на радиатора е посочено, че топлопреминаването на една част от него на час е 180 W, е необходимо намерената мощност на батерията да се раздели на това число:

2952W / 180W = 16,4

Това число се закръглява до най-близкото цяло число - оказва се, 17 секции за отопление на стая с обем 72 кубични метра.

Чрез прости изчисления можете лесно да определите данните, от които се нуждаете.

Други начини за изчисляване на количеството топлина

Възможно е да се изчисли количеството топлина, влизащо в отоплителната система по други начини.

Формулата за изчисление за отопление в този случай може леко да се различава от горната и има две опции:

1. Q = ((V1 * (T1 - T2)) + (V1 - V2) * (T2 - T)) / 1000.
2. Q = ((V2 * (T1 - T2)) + (V1 - V2) * (T1 - T)) / 1000.

Всички стойности на променливите в тези формули са същите като преди.

Въз основа на това е безопасно да се каже, че изчисляването на киловатите отопление може да се извърши самостоятелно. Въпреки това, не забравяйте да се консултирате със специални организации, отговорни за доставката на топлина в жилища, тъй като техните принципи и система за изчисление могат да бъдат напълно различни и да се състоят от напълно различен набор от мерки.

След като сте решили да проектирате така наречената система „топъл под“ в частна къща, трябва да сте подготвени за факта, че процедурата за изчисляване на обема на топлината ще бъде много по-трудна, тъй като в този случай е необходимо да се вземе да се вземат предвид не само характеристиките на отоплителния кръг, но и да се предвидят параметрите на електрическата мрежа, от която и подът ще се отоплява. В същото време организациите, отговорни за наблюдението на такава инсталационна работа, ще бъдат напълно различни.

Много собственици често се сблъскват с проблема с преобразуването на необходимия брой килокалории в киловати, което се дължи на използването на много спомагателни средства за измерване в международната система, наречена "Ci". Тук трябва да запомните, че коефициентът, който преобразува килокалории в киловати, ще бъде 850, тоест, по-просто казано, 1 kW е 850 kcal. Тази процедура за изчисление е много по-проста, тъй като няма да е трудно да се изчисли необходимото количество гигакалории - префиксът "гига" означава "милион", следователно 1 гигакалория - 1 милион калории.

За да избегнете грешки в изчисленията, е важно да запомните, че абсолютно всички съвременни топломери имат някаква грешка и често в допустими граници. Изчисляването на такава грешка може да се извърши и независимо, като се използва следната формула: R = (V1 - V2) / (V1 + V2) * 100, където R е грешката на общия топломер за къща

V1 и V2 са параметрите на потреблението на вода в системата, вече спомената по-горе, а 100 е коефициентът, отговорен за преобразуването на получената стойност в проценти. В съответствие с работните стандарти максималната допустима грешка може да бъде 2%, но обикновено тази цифра в съвременните устройства не надвишава 1%.
