5 καλύτεροι τρόποι για να ζεστάνετε την αποχέτευση το χειμώνα

Ποιο καλώδιο θέρμανσης να επιλέξετε για τη θέρμανση σωλήνων αποχέτευσης

Για να επιλύσουμε αυτό το ζήτημα, ας συγκρίνουμε τα πλεονεκτήματα και τα μειονεκτήματα των παραπάνω καλωδίων για θέρμανση. Τα ωμικά μονοσύρματα, δύο σύρματα και τα ζωνικά μπορούν να γενικευθούν λόγω της ομοιότητάς τους.

Καλώδια θέρμανσης αντίστασης και ζώνης

Πλεονεκτήματα των καλωδίων θέρμανσης με αντίσταση (συμπεριλαμβανομένων των ζωνών):

• Η απλότητα της συσκευής.
• Σχετικά χαμηλό κόστος.
• Σταθερότητα αντίστασης μακροχρόνιας χρήσης.
• Μεγάλη διάρκεια ζωής εάν εγκατασταθεί σωστά.

• Η αδυναμία αλλαγής του μήκους (στη ζώνη αυτό το πρόβλημα επιλύεται εν μέρει, αλλά το μήκος αλλάζει σε βήματα).
• Η ανάγκη για μια θερμοστατική συσκευή?
• Εάν τα καλώδια θέρμανσης είναι κοντά μεταξύ τους, εάν είναι συνυφασμένα μεταξύ τους, ακόμη και αν η επιφάνεια είναι βρώμικη, η μόνωση υπερθερμαίνεται σημαντικά. Η υπερθέρμανση της μόνωσης οδηγεί σε πρόωρη γήρανση και πιθανό βραχυκύκλωμα.
• Απαιτήσεις για εγκατάσταση.

Αυτορυθμιζόμενο καλώδιο

Πλεονεκτήματα ενός αυτορυθμιζόμενου καλωδίου:

• Δεν απαιτεί ξεχωριστό θερμοστάτη.
• Η δυνατότητα κοπής του πλάνα οποιουδήποτε μήκους (όχι λιγότερο από 1,5 m και όχι περισσότερο από αυτό που αναφέρεται στο διαβατήριο).
• Κατά την εγκατάσταση, επιτρέπεται η προσέγγιση και η διέλευση των συρμάτων, γεγονός που απλοποιεί σημαντικά την τοποθέτηση.
• Ο έλεγχος θερμοκρασίας γίνεται ανεξάρτητα σε κάθε σημείο, σε όλο το μήκος. Αυτό εξαλείφει εντελώς την υπερθέρμανση του.
• Η θερμοκρασία της επιφάνειας σε όλο το μήκος είναι σχεδόν η ίδια.

Σε σύγκριση με την αντίσταση, αυτό το προϊόν έχει υψηλό κόστος.

Συστάσεις των πλοιάρχων εγκατάστασης

1. Για να αυξήσετε την εξοικονόμηση πόρων κατά τη θέρμανση των σωλήνων του αποχετευτικού συστήματος με αυτορυθμιζόμενο καλώδιο, πρέπει να χρησιμοποιήσετε έναν πρόσθετο θερμοστάτη για τον έλεγχο της θερμοκρασίας περιβάλλοντος.
2. Είναι απαραίτητο να εξασφαλιστεί μια αξιόπιστη σύνδεση των αρμών αποχέτευσης, για να αποτραπεί η διέλευση υγρασίας.
3. Απαγορεύεται αυστηρά η τοποθέτηση προϊόντων καλωδίων με συμβατική μόνωση εσωτερικά.
4. Η επιτρεπόμενη θερμοκρασία του υλικού του σωλήνα, καθώς και η μόνωση του, πρέπει να είναι υψηλότερη από τη θερμοκρασία στην οποία θα θερμανθεί το καλώδιο.
5. Οι γωνίες περιστροφής του καλωδίου θέρμανσης πρέπει να αντιστοιχούν σε αυτές που προβλέπονται στο διαβατήριό του.
6. Κατά την εγκατάσταση, η θερμοκρασία του αέρα στον οποίο πραγματοποιείται η τοποθέτηση πρέπει να είναι υψηλότερη από την επιτρεπόμενη.
7. Τη στιγμή της πρώτης συμπερίληψης ενός αυτορυθμιζόμενου καλωδίου στο ηλεκτρικό δίκτυο, η κατανάλωση ενέργειας του θα υπερβαίνει την πινακίδα τύπου αρκετές φορές. Μετά από αυτό, σε λίγα λεπτά, ο δείκτης θα επιστρέψει στο κανονικό.

Με την πρώτη ματιά, η εγκατάσταση ενός αυτορυθμιζόμενου καλωδίου θέρμανσης για την προστασία των σωλήνων του αποχετευτικού συστήματος είναι πολύ απλή, αλλά αυτό απαιτεί γνώση των σχετικών κωδίκων και κανονισμών. Ακολουθώντας τα, θα μπορείτε να τοποθετήσετε ένα αποτελεσματικό και αξιόπιστο σύστημα θέρμανσης.

Σε εκείνες τις περιοχές όπου η θερμοκρασία περιβάλλοντος μπορεί να πάρει αρνητικές τιμές, τα συστήματα σωληνώσεων που έχουν σχεδιαστεί για να λειτουργούν με υγρά μέσα (κυρίως συστήματα ύδρευσης και αποχέτευσης) χρειάζονται πρόσθετα μέσα θερμομόνωσης ή θέρμανσης.

Μία από τις επιλογές προστασίας είναι η εγκατάσταση του αγωγού κάτω από το επίπεδο κατάψυξης του εδάφους. Μια άλλη επιλογή είναι η μόνωση με θερμομονωτικά υλικά. Υπάρχει ένας εναλλακτικός τρόπος - η χρήση ενός ειδικού καλωδίου θέρμανσης, το οποίο χρησιμοποιείται ιδιαίτερα συχνά από κατοίκους ιδιωτικών κατοικιών.

Επιλογή καλωδίου για αποχετευτικό σύστημα

Η απαιτούμενη ισχύς θέρμανσης σχετίζεται άμεσα με την απώλεια θερμότητας του θερμαινόμενου σωλήνα

Είναι πολύ σημαντικό να κάνετε τη σωστή επιλογή ισχύος για το αποχετευτικό σύστημα της επιθυμητής διαμέτρου και τις συνθήκες για τη μεταφορά θερμότητας.

Σπουδαίος! Η λανθασμένη επιλογή ισχύος μπορεί να οδηγήσει σε:

1. Εάν η ισχύς είναι πολύ υψηλή, υπερθέρμανση, ως αποτέλεσμα της οποίας η διάρκεια ζωής του συστήματος θέρμανσης θα μειωθεί.Στη χειρότερη περίπτωση, οι πλαστικές αποχετεύσεις μπορούν να λιώσουν. (Όταν χρησιμοποιείτε αυτορυθμιζόμενο καλώδιο θέρμανσης, η υπερθέρμανση εξαλείφεται εντελώς).
2. Εάν η ισχύς είναι πολύ χαμηλή, το σύστημα δεν θα μπορεί να αντέξει χαμηλές θερμοκρασίες, γεγονός που θα οδηγήσει σε πάγωμα των αποχετεύσεων.
3. Για μείωση της οικονομικής απόδοσης της θέρμανσης.
4. Αύξηση της πιθανότητας ηλεκτροπληξίας σε άτομο ή ζώο.
5. Μειωμένη διάρκεια ζωής τόσο του συστήματος θέρμανσης όσο και του ίδιου του συστήματος αποχέτευσης.

Όταν κατασκευάζετε ένα αποχετευτικό δίκτυο με τα χέρια σας, σχεδιάζετε τη θέρμανση και τη θερμομόνωση του, μπορείτε να καθοδηγηθείτε από τον παρακάτω πίνακα. Εμφανίζει τη μέση απώλεια θερμότητας ανάλογα με τη διάμετρο του σωλήνα, το στρώμα μόνωσης και τη διαφορά θερμοκρασίας.

Εικόνα 6. Επιλογή ειδικών απωλειών θερμότητας του σωλήνα ανάλογα με τη διάμετρο και τις εξωτερικές συνθήκες

Λαμβάνουμε την ισχύ ανά μονάδα μήκους ίση ή ελαφρώς μεγαλύτερη από τον αριθμό που βρίσκουμε στη διασταύρωση του επιθυμητού πάχους και της διαφοράς θερμοκρασίας. Στη συνέχεια, πολλαπλασιάζουμε το μήκος του αγωγού με αυτόν τον αριθμό και με έναν συντελεστή ασφαλείας 1,3 και, στη συνέχεια, διαιρούμε με την ισχύ του καλωδίου σύμφωνα με το διαβατήριο - αυτό θα είναι το απαιτούμενο μήκος.

Χαρακτηριστικά συναρμολόγησης και εγκατάστασης τμημάτων καλωδίων θέρμανσης

Πριν προχωρήσετε στην εγκατάσταση ενός καλωδίου θέρμανσης, αξίζει να αποφασίσετε για την επιλογή ενός συγκεκριμένου μοντέλου προϊόντος, η χρήση του οποίου θα είναι πιο κατάλληλη σε αυτή την περίπτωση.

Υπάρχουν πολλοί τύποι καλωδίων που διατίθενται στην αγορά. Το κύριο χαρακτηριστικό τους - η ειδική ισχύς - μπορεί να ποικίλλει στην περιοχή από 10 έως 40 W/m.

• 10 W/m. Κατάλληλο για θέρμανση υδραυλικών συστημάτων με διάμετρο όχι μεγαλύτερη από 25 mm.
• 16-17 W/m. Μπορεί να χρησιμοποιηθεί σε αγωγούς αποχέτευσης με διάμετρο όχι μεγαλύτερη από 50 mm.
• 30-40 W/m. Αυτή η ισχύς θα είναι αρκετή για τη θέρμανση ενός μεγάλου αγωγού αποχέτευσης με διάμετρο 110-160 mm.

Η ίδια η διαδικασία συναρμολόγησης είναι πολύ απλή και δεν απαιτεί ειδικές δεξιότητες από τον πλοίαρχο. Από τα εργαλεία, χρειάζεστε μόνο πένσες για τη πτύχωση των συνδετικών μανικιών, πένσες, στεγνωτήρα μαλλιών κτιρίου για τη θέρμανση της συρρικνωμένης μεμβράνης, πλευρικούς κόφτες ή ένα μαχαίρι για την απογύμνωση της μόνωσης, στεγανωτικό.

Ο αλγόριθμος των ενεργειών μπορεί να αναπαρασταθεί ως εξής:

• Οι πυρήνες που μεταφέρουν ρεύμα, η μεταλλική πλέξη θωράκισης και το έδαφος καθαρίζονται (δεν υπάρχουν σε όλα τα μοντέλα καλωδίων).
• Τεμάχια θερμοσυστελλόμενου σωλήνα κατάλληλου μήκους τοποθετούνται διαδοχικά στους μεμονωμένους πυρήνες, στο καλώδιο κάτω από την πλεξούδα και στο εξωτερικό περίβλημά της.
• Τα παρακείμενα άκρα των αγωγών που μεταφέρουν ρεύμα συνδέονται σε ζεύγη με τη βοήθεια χιτωνίων.
• Ένα μικρό στρώμα σφραγιστικού εφαρμόζεται στη διασταύρωση, μετά από το οποίο η θερμική συρρίκνωση πτυχώνεται.
• Μια παρόμοια διαδικασία εκτελείται με το έδαφος και την οθόνη, εάν υπάρχει.
• Στο τέλος του καλωδίου θέρμανσης, τα επόμενα βήματα εξαρτώνται από τον τύπο του καλωδίου. Για ένα καλώδιο δύο πυρήνων με αντίσταση, οι αγωγοί που μεταφέρουν ρεύμα συνδέονται, ακολουθούμενοι από στεγανοποίηση και μόνωση της ζεύξης με ένα βραχυκυκλωτήρα. Σε ένα αυτορυθμιζόμενο καλώδιο, όλοι οι πυρήνες στο μακρινό άκρο αποκόπτονται και χωρίζονται με μια ορισμένη απόσταση, για να αυξηθεί η αντίσταση σε περίπτωση παραβίασης της στεγανότητας του συνδέσμου.
• Τα ελεύθερα άκρα του φιλμ συρρίκνωσης ισοπεδώνονται με πένσα.

εγκατάσταση σε εξωτερικό χώρο

Το καλώδιο θέρμανσης στερεώνεται κάτω από το σωλήνα με ταινία αλουμινίου. Για να βελτιωθεί η μεταφορά θερμότητας, θα πρέπει να πιέζεται στον σωλήνα όσο πιο σφιχτά γίνεται. Η ταινία αλουμινίου βοηθά στον περαιτέρω περιορισμό της απώλειας θερμότητας αντανακλώντας εν μέρει την υπέρυθρη ακτινοβολία.

Το καλώδιο στερεώνεται με μικρά κομμάτια κολλητικής ταινίας σε τακτά χρονικά διαστήματα (τουλάχιστον 30 cm), μετά από τα οποία στερεώνεται και με κολλητική ταινία σε όλο το μήκος του. Για πρόσθετη αξιοπιστία στερέωσης, χρησιμοποιούνται συχνά πλαστικοί σφιγκτήρες.

Επιτρέπεται η τοποθέτηση του καλωδίου κάτω από ένα στρώμα μόνωσης, το οποίο όχι μόνο θα παρέχει πρόσθετη θερμομόνωση, αλλά και θα βοηθήσει στην ασφαλή στερέωσή του.Θα πρέπει επίσης να ληφθεί υπόψη ότι, πρώτα απ 'όλα, τα οριζόντια τμήματα αποχέτευσης χρειάζονται θέρμανση, μέσω των οποίων οι αποχετεύσεις κινούνται πολύ πιο αργά από τις κάθετες.

Εσωτερική εγκατάσταση

Η τοποθέτηση του καλωδίου θέρμανσης εντός των σωλήνων αποχέτευσης επιτρέπεται με κάποιους περιορισμούς.

Ο δακτύλιος δεν πρέπει να έρχεται σε επαφή με τα λύματα που διέρχονται από τους σωλήνες, καθώς θεωρούνται επιθετικό περιβάλλον που μπορεί να καταστρέψει τη θερμική συρρίκνωση σε λίγες μόνο εποχές. Ταυτόχρονα, η μόνωση του ίδιου του καλωδίου είναι ανθεκτική σε τέτοιες επιρροές και μπορεί να παραμείνει μέσα στο σωλήνα για αυθαίρετα μεγάλο χρονικό διάστημα.

Επομένως, η ζεύξη δακτυλίου, κατά κανόνα, αφαιρείται από τον αγωγό. Για να το κάνετε αυτό, χρησιμοποιήστε ειδικές τρύπες στο μπλουζάκι ή τη γωνία της δομής.

Μια άλλη απαραίτητη προϋπόθεση είναι ότι το καλώδιο πρέπει να αφαιρείται εύκολα. Διαφορετικά, κατά τον μηχανικό καθαρισμό των σωλήνων με σύρμα ή υδραυλικό καλώδιο, το καλώδιο είναι σχεδόν βέβαιο ότι θα καταστραφεί.

Φυσικά, αυτή η μέθοδος θέρμανσης αποχετεύσεων δεν μπορεί να ονομαστεί φθηνή. Ωστόσο, δεδομένου ότι ο αγωγός θα προστατεύεται αξιόπιστα από τυχόν διακυμάνσεις της θερμοκρασίας και θα μπορεί να λειτουργεί σωστά για πολλά χρόνια, η χρήση καλωδίου θέρμανσης θα είναι πολύ πιο επικερδής από την αντικατάσταση παγωμένων τμημάτων του συστήματος.

Τύποι καλωδίων θέρμανσης

αντιστασιακός

Παράγεται σε εκδόσεις ενός και δύο συρμάτων. Η βάση αυτού του τύπου προϊόντος είναι ένας αγώγιμος (θερμαντικός) πυρήνας, ο οποίος, όταν διέρχεται ηλεκτρικό ρεύμα, απελευθερώνει θερμότητα σύμφωνα με το νόμο Joule-Lenz. Ο πυρήνας θέρμανσης είναι μονωμένος, κατά κανόνα, με ένα ανθεκτικό στη θερμότητα υλικό (για παράδειγμα, φθοροπλαστικό). Ορισμένοι τύποι χρησιμοποιούν διπλή μόνωση. Στη συνέχεια είναι μια μεταλλική πλεξούδα θωράκισης με τη μορφή πλέγματος λεπτών αγωγών ή απλώς φύλλου. Αυτό το κέλυφος το προστατεύει από μηχανικές βλάβες και είναι επίσης οθόνη. Η επιφάνεια του σύρματος καλύπτεται με ένα ανθεκτικό στη θερμότητα περίβλημα.

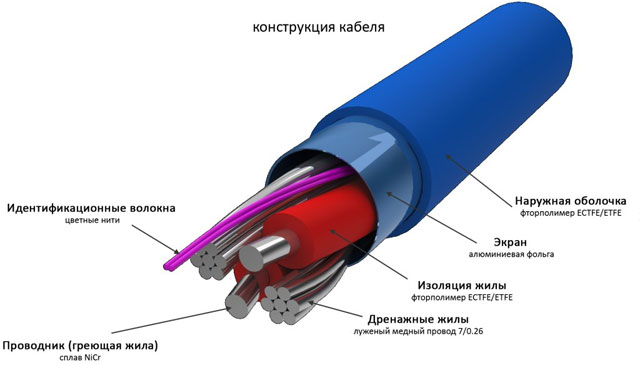

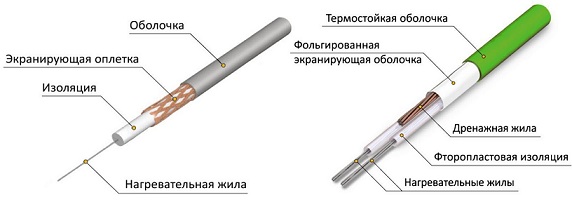

Εικόνα 2. Κατασκευή ωμικών καλωδίων

Αυτό το καλώδιο λειτουργεί ως εξής. Εάν είναι μονοπύρηνος, τότε η τροφοδοσία πρέπει να πραγματοποιείται από δύο πλευρές (όπως φαίνεται στο παρακάτω σχήμα στα αριστερά) και το καλώδιο πρέπει να κατανέμεται ομοιόμορφα σε βρόχο σε όλο το μήκος, κάτι που είναι εξαιρετικά άβολο. Το πρόβλημα της αμφίδρομης τροφοδοσίας επιλύεται σε προϊόντα δύο πυρήνων, αν και η αρχή λειτουργίας είναι παρόμοια, αλλά είναι πιο βολικό να εγκατασταθεί και να συνδεθεί (στο παρακάτω σχήμα, στα δεξιά). Επιπλέον, και για τους δύο τύπους, είναι απαραίτητο να χρησιμοποιείται έλεγχος θερμοκρασίας της επιφάνειάς του χρησιμοποιώντας ελεγκτές θερμοκρασίας.

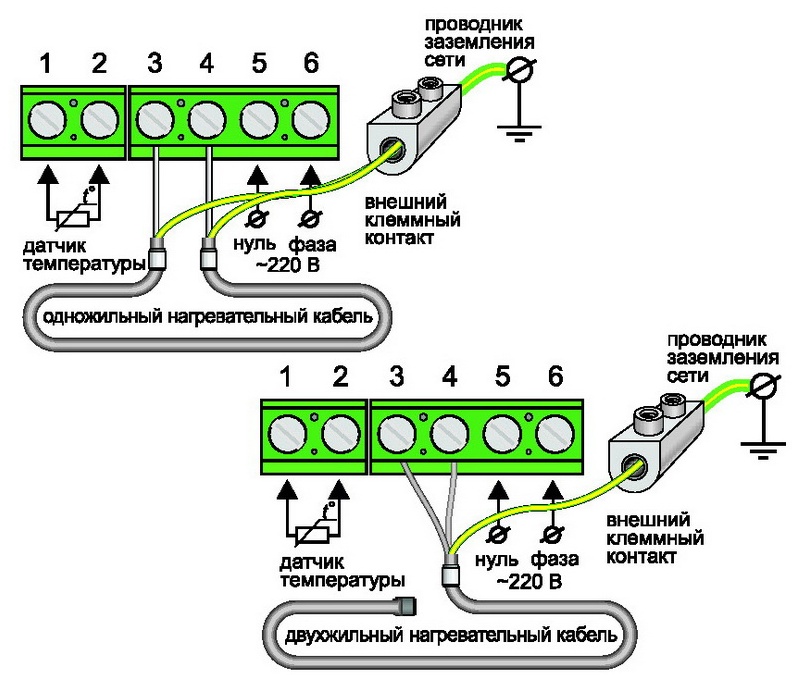

Εικόνα 3. Μέθοδοι σύνδεσης για καλώδια με αντίσταση μονού πυρήνα και δύο πυρήνων

Ζώνης

Είναι ένα είδος αντίστασης, ή μάλλον μια τροποποιημένη έκδοση ενός δισύρματος. Η τροποποίηση συνίσταται στο γεγονός ότι προστίθενται μικρά τμήματα σπειροειδών καλωδίων θέρμανσης, που βρίσκονται με ένα ορισμένο βήμα. Τώρα, σε αντίθεση με τον προκάτοχό του, μπορεί να κοπεί σε κομμάτια του επιθυμητού μήκους με ένα συγκεκριμένο βήμα.

Εικόνα 4. Κατασκευή καλωδίου θέρμανσης ζώνης

αυτορυθμιζόμενη

Είναι ένα σύρμα με δύο παράλληλα χάλκινα σύρματα, μεταξύ των οποίων υπάρχει ένας ημιαγωγός. Αυτό το σχέδιο καλύπτεται με προστατευτικά, ηλεκτρικά μονωτικά και προστατευτικά κελύφη. Η ηλεκτρική αντίσταση ενός ημιαγωγού είναι ευθέως ανάλογη με τη θερμοκρασία του. Δηλαδή, όσο υψηλότερη είναι η θερμοκρασία θέρμανσης του, τόσο αυξάνεται η αντίσταση μεταξύ των δύο πυρήνων και αντίστροφα. Όπως και με τα προηγούμενα προϊόντα, η θερμότητα απελευθερώνεται σύμφωνα με τον ίδιο νόμο (Joule-Lenz), αλλά όχι στους πυρήνες που μεταφέρουν ρεύμα, αλλά στον ημιαγωγό που τους χωρίζει. Δεδομένου ότι η αγωγιμότητά του εξαρτάται από τη θερμοκρασία, το μέγεθος του ρεύματος θα αλλάξει επίσης και, κατά συνέπεια, η ισχύς. Στην πραγματικότητα, αυτό το καλώδιο είναι ο δικός του θερμαντήρας και θερμοστάτης σε οποιοδήποτε τμήμα του σε όλο το μήκος του.Αντίστοιχα, η ποσότητα θερμότητας σε κάθε περιοχή θα απελευθερώνεται διαφορετικά, έτσι ώστε ανεξάρτητα από τις εξωτερικές συνθήκες, η θερμοκρασία της επιφάνειάς της να είναι σχεδόν ίδια σε κάθε σημείο.

Εικόνα 5. Η αρχή της αυτορρύθμισης της αγωγιμότητας του καλωδίου θέρμανσης

Επαγωγικός

Ένα τέτοιο καλώδιο θέρμανσης αποτελείται από έναν μονωμένο αγώγιμο πυρήνα τυλιγμένο γύρω από έναν σιδηρομαγνητικό πυρήνα, ο οποίος είναι ένας σωλήνας. Το εναλλασσόμενο ρεύμα δημιουργεί μια εναλλασσόμενη μαγνητική ροή, η οποία προκαλεί δινορεύματα σε αυτό και το θερμαίνουν.

Μια τέτοια θέρμανση θεωρείται ξεπερασμένη και χρησιμοποιείται πλέον εξαιρετικά σπάνια. Αυτό οφείλεται όχι μόνο στη χαμηλή απόδοση, αλλά και στο γεγονός ότι μπορεί να χρησιμοποιηθεί μόνο για μεταλλικούς σωλήνες.

Σκοποί εφαρμογής

Η χρήση καλωδίου θέρμανσης για συστήματα σωληνώσεων θέρμανσης μπορεί να δικαιολογηθεί στις ακόλουθες περιπτώσεις:

• Μεγάλο βάθος κατάψυξης του εδάφους. Εάν το έδαφος παγώσει περισσότερο από 4-6 μέτρα, η εγκατάσταση ενός αγωγού κάτω από αυτό το επίπεδο μπορεί να είναι ένα εγχείρημα υψηλής έντασης εργασίας.
• Σύνθετοι τύποι εδαφών. Βραχώδεις βράχοι στην περιοχή που υποτίθεται ότι θα γίνει η αποχέτευση.

Φυσικά, όλα αυτά τα φαινόμενα θα πρέπει να συζητούνται μόνο σε σχέση με περιοχές στις οποίες υπάρχει περιοδική ή συνεχής παρουσία αρνητικών θερμοκρασιών αέρα που μπορούν να προκαλέσουν ζημιά στην αποχέτευση.

Αξίζει να σημειωθεί ότι η χρήση εσωτερικού καλωδίου θέρμανσης για συστήματα αποχέτευσης δεν είναι χωρίς κάποια μειονεκτήματα.

Έτσι, λόγω της παρουσίας ενός πρόσθετου στοιχείου, η απόδοση του αγωγού μειώνεται. Επίσης, ο κίνδυνος μπλοκαρίσματος αυξάνεται και οι δείκτες στεγανότητας επιδεινώνονται, καθώς είναι απαραίτητο να τοποθετήσετε επιπλέον το μπλουζάκι. Για εκτεταμένα συστήματα αποχέτευσης, αυτή η επιλογή μπορεί να είναι αδικαιολόγητα ακριβή.

Αλλά για ιδιωτικές αυλές, όπου λειτουργούν συστήματα αποχέτευσης αρκετά μεγάλης διατομής και μικρού μήκους, ένα εσωτερικό καλώδιο ταιριάζει καλύτερα.

Για αποχετευτικά συστήματα που βασίζονται σε σωλήνες PVC, σκυρόδεμα ή αμιαντοτσιμέντο, η εσωτερική θέρμανση του αγωγού μπορεί να είναι η μόνη διαθέσιμη. Αυτά τα υλικά έχουν πολύ χαμηλή θερμική αγωγιμότητα, επομένως είναι πολύ δύσκολο να θερμανθούν αποτελεσματικά από το εξωτερικό.

Πλεονεκτήματα της θέρμανσης αποχέτευσης

Οι σωλήνες αποχέτευσης θέρμανσης με καλώδιο θέρμανσης από το εσωτερικό έχουν πολλά πλεονεκτήματα:

• Τα καλώδια που θερμαίνονται από το εσωτερικό καθιστούν δυνατή τη διατήρηση του επιθυμητού επιπέδου θερμοκρασίας, έτσι ώστε το υγρό στο σύστημα να μην παγώνει.
• Υψηλή ασφάλεια των καλωδίων που έλκονται από το εσωτερικό και των ρυθμιστών τους.
• Τέτοιες συσκευές μπορούν να χρησιμοποιηθούν όχι μόνο από το εσωτερικό, αλλά και από το εξωτερικό του αυτοκινητόδρομου.
• Απλή και βολική εφαρμογή.
• Η δυνατότητα εξοικονόμησης ηλεκτρικής ενέργειας χάρη στον αυτόματο ρυθμιστή.

Το μόνο μειονέκτημα των συσκευών που είναι εγκατεστημένες από το εσωτερικό είναι η εξάρτηση από την παροχή ηλεκτρικής ενέργειας. Για τους λόγους αυτούς, πρέπει να εγκατασταθούν πρόσθετες πηγές σε σημαντικούς αγωγούς, οι οποίοι θα βοηθήσουν σε περίπτωση διακοπής της λειτουργίας της κύριας πηγής.

Τα κύρια στάδια της τοποθέτησης του καλωδίου θέρμανσης

Σε ιδιωτικές κατοικίες και στην παραγωγή, η εγκατάσταση θέρμανσης πραγματοποιείται στο στάδιο της μόνωσης των σωλήνων αποχέτευσης. Είναι απαραίτητο να σφραγίσετε με ασφάλεια τις αρθρώσεις για να αποφύγετε τη διαρροή υγρασίας. Το καλώδιο μπορεί να τοποθετηθεί στο εξωτερικό του αγωγού (υπό θερμομόνωση) ή στο εσωτερικό του.

Εσωτερική εγκατάσταση

Αυτή η μέθοδος θέρμανσης του αποχετευτικού συστήματος έχει πολλά περισσότερα μειονεκτήματα:

• Αυξημένος κίνδυνος απόφραξης
• Το καλώδιο θέρμανσης είναι συνεχώς εκτεθειμένο στο επιθετικό περιβάλλον των αποχετεύσεων (ανάλογα, πρέπει να διχάσετε για αγορά με ένα πιο σταθερό εξωτερικό περίβλημα).
• Είναι εξαιρετικά δύσκολο να εφαρμοστεί αυτή η μέθοδος σε εκτεταμένες επικοινωνίες.
• Απαιτείται επιπλέον μπλουζάκι.

Ωστόσο, η μέθοδος τοποθέτησης στο εσωτερικό του σωλήνα μπορεί μερικές φορές να είναι η μόνη δυνατή λύση. Πλεονεκτήματα:

• Είναι δυνατή η θέρμανση σωλήνων με χαμηλή θερμική αγωγιμότητα ή παλαιών συστημάτων με σημαντικές αποθέσεις στους τοίχους.
• Είναι βολικό να θερμαίνεται μερικώς σε μέρη όπου η αποχέτευση διέρχεται από το θεμέλιο.
• Είναι βολικό να θερμαίνουμε σωλήνες νερού και αποχετεύσεις χωρίς θερμομόνωση.

Τα κύρια στάδια εγκατάστασης:

1. Για την εισαγωγή του καλωδίου στην αποχέτευση, τοποθετείται ειδική θηλή ζεύξης.
2. Εάν δεν υπάρχει μπλουζάκι ή τρύπα επιθεώρησης, μπορείτε να κόψετε ένα μικρό τμήμα και στη συνέχεια να τοποθετήσετε έναν προσαρμογέα της επιθυμητής διαμέτρου.
3. Εισαγάγετε το καλώδιο στο απαιτούμενο βάθος.
4. Ο σωλήνας αποχέτευσης πρέπει να σφραγιστεί. Είναι απαραίτητο να βιδώσετε το παξιμάδι με τη θηλή και να ελέγξετε τη στεγανότητα.
5. Συνδέστε το καλώδιο στο ρεύμα. Για να γίνει αυτό, είναι απαραίτητο να παρέχετε εκ των προτέρων μια πρίζα ρεύματος ή έναν διακόπτη κυκλώματος.

Εικόνα 7. Τα κύρια στάδια εγκατάστασης αυτορυθμιζόμενου καλωδίου θέρμανσης μέσα σε σωλήνα

εγκατάσταση σε εξωτερικό χώρο

Υπάρχουν δύο τρόποι εγκατάστασης του καλωδίου θέρμανσης σε εξωτερικούς χώρους - τοποθετείται σε "κύμα" ("σπιράλ") ή κατά μήκος του σωλήνα. Ανεξάρτητα από τη μέθοδο, ταιριάζει σε όλο το μήκος. Μια υψηλότερη συγκέντρωση ωοτοκίας θα πρέπει να αντιστοιχεί σε μέρη με μεγαλύτερη πιθανότητα κατάψυξης. Περαιτέρω, εμφανίζεται σε ζεστό μέρος και μόνο τότε γίνεται ηλεκτρική σύνδεση.

Σπειροειδής τοποθέτηση

Αυτός είναι ο πιο ευέλικτος και πιθανώς ο πιο αποτελεσματικός τρόπος. Φυσικά, για αυτό χρειάζεται να αφιερώσετε χρόνο και να έχετε τη σχετική εμπειρία στο αποθεματικό. Αλλά αυτή η μέθοδος επιτρέπει τη θέρμανση της αποχέτευσης με δυνατότητα τροποποίησης της στο μέλλον με χαμηλό κόστος.

1. Για μικρά μήκη, το καλώδιο τοποθετείται σε μια σπειροειδή περιέλιξη γύρω από τον σωλήνα. (το υπολογισμένο μήκος κατανέμεται σε ολόκληρο τον αγωγό).

Εικόνα 8. Μέθοδος περιέλιξης για μικρές αποστάσεις

1. Για μεγάλες αποστάσεις. Διαιρούμε τη διαδρομή με τον αριθμό των τμημάτων, πολλαπλάσιο των δύο (περίπου).
2. Με περιθώριο μήκους στερεώνουμε το προ-καλωδιακό προϊόν.
3. Τυλίγουμε τους βρόχους που προκύπτουν γύρω από τον σωλήνα προς την αντίθετη κατεύθυνση, ένα προς ένα.
4. Τυλίγουμε το πηνίο σε βήματα των 30-50 cm.

Συνδέεται στον σωλήνα με αυτοκόλλητη ή ταινία αλουμινίου σε βήματα 0,5-1m ή κατά μήκος του καλωδίου σε όλο το μήκος. Η ταινία αλουμινίου σφραγίζεται για να εξασφαλιστεί η πλήρης στεγανοποίηση του καλωδίου.

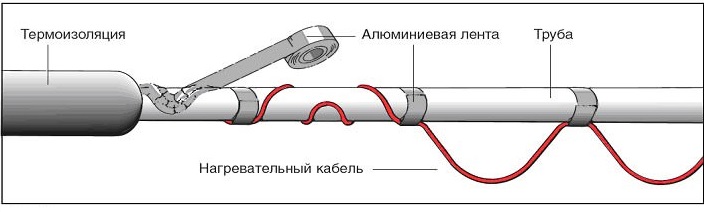

Εικόνα 9. Εξωτερικός τρόπος στερέωσης του καλωδίου θέρμανσης με σπιράλ

Τοποθέτηση κατά μήκος του σωλήνα

Αυτή είναι μια ευκολότερη μέθοδος εγκατάστασης, αλλά ελαφρώς χειρότερη από την άποψη της απόδοσης θέρμανσης. Η αρχή μιας τέτοιας τοποθέτησης φαίνεται στο παρακάτω σχήμα. Με μία (αριστερά) και δύο (δεξιά) θέρμανση. Η στερέωση του προϊόντος καλωδίου στον σωλήνα κατά μήκος 0,5-1 m ή σε όλο το μήκος είναι παρόμοια με την προηγούμενη μέθοδο.

Εικόνα 10. Εγκατάσταση κατά μήκος του αγωγού με ένα και δύο καλώδια θέρμανσης

Κατά την τοποθέτηση ενός συστήματος σωλήνων αποχέτευσης στο έδαφος, απαιτείται η ίδια μόνωση και πρόσθετη θέρμανση. Επιπλέον, συνιστάται η χρήση εξωτερικού προστατευτικού κελύφους. Συνιστάται να μην κολλήσετε το αυτορυθμιζόμενο καλώδιο θέρμανσης με μια λωρίδα αλουμινόχαρτου, αλλά να το τυλίξετε εντελώς γύρω από τον σωλήνα, όπως φαίνεται στο παρακάτω σχήμα.

Εικόνα 11. Εγκατάσταση αυτορυθμιζόμενου καλωδίου με πλήρη περιέλιξη

Τύποι σωλήνων προς θέρμανση

Είναι απαραίτητο να κανονίσετε τη θέρμανση των σωλήνων αποχέτευσης με τα χέρια σας, εάν περνούν πάνω από την επιφάνεια, βρίσκονται σε μη θερμαινόμενα υπόγεια ή σε μικρό βάθος στο έδαφος.

Σε συνεχή χειμερινή ανάγκη θέρμανσης:

• Εξωτερική αποχέτευση (στην έξοδο από το σπίτι) και πάνω από το επίπεδο κατάψυξης του εδάφους Σωληνώσεις που οδηγούν στους δέκτες των συστημάτων επεξεργασίας Σωλήνες σύνδεσης σηπτικών δεξαμενών πολλαπλών σταδίων Εξόδους φίλτρων έκπλυσης.

Στερέωση του καλωδίου θέρμανσης στον σωλήνα

Εάν συμβεί πάγωμα στον σωλήνα σε οποιοδήποτε από αυτά τα στάδια, το βύσμα πάγου θα φράξει τη δίοδο και το σύστημα θα σταματήσει να λειτουργεί.Στη συνέχεια, θα πρέπει να αναζητήσετε πού προέκυψε το πρόβλημα και να ελέγξετε την έκτακτη θέρμανση των σωλήνων με ένα καλώδιο με τα χέρια σας.

Αξιοπιστία του καλωδίου θέρμανσης

Η αξιοπιστία ενός αυτορυθμιζόμενου καλωδίου εξαρτάται άμεσα από την ποιότητα της μήτρας θέρμανσης (υλικό ημιαγωγών μεταξύ πυρήνων που μεταφέρουν ρεύμα). Όσο χαμηλότερη είναι η ποιότητα, τόσο πιο γρήγορα γερνάει - ως αποτέλεσμα, η ειδική έκλυση θερμότητας και η αυτορρύθμιση μειώνονται. Η διάρκεια ζωής μιας τέτοιας μήτρας χαμηλής ποιότητας είναι 3-4 χρόνια.

Οι αποδεδειγμένοι κατασκευαστές που νοιάζονται για τη φήμη τους, όπως οι Fujikura, Pentair, Devi, Hemstedt χρησιμοποιούν ποιοτικά υλικά για την παραγωγή τους. Αυτό, φυσικά, μεταφράζεται σε υψηλότερη τιμή, αλλά η δουλειά του σε όλη τη διάρκεια ζωής (15 ... 20 χρόνια) αξίζει τον κόπο.

ποικιλίες

Οι βιομηχανικές επιχειρήσεις παράγουν διάφορους τύπους καλωδίων θέρμανσης:

• Αυτορυθμιζόμενο. Δυνατότητα προσαρμογής ανεξάρτητα στις τρέχουσες καιρικές συνθήκες και έλεγχος της έντασης της θέρμανσης. Καθώς η θερμοκρασία περιβάλλοντος αυξάνεται, η αντίσταση του καλωδίου μειώνεται αυτόματα. Αυτό οδηγεί σε μείωση του ρεύματος και της ισχύος. Αυτή η επιλογή είναι κάπως πιο ακριβή από τις αντίστοιχες, αλλά περισσότερο από ό,τι αποδίδει όσον αφορά την εξοικονόμηση ενέργειας.
• Αντιστασιακός. Η αντίσταση και η θερμαντική ισχύς ενός τέτοιου προϊόντος δεν αλλάζουν, γεγονός που έχει θετική επίδραση στο κόστος του, αλλά αρνητικά στους δείκτες αντοχής και απόδοσης. Για να αυξηθεί η απόδοση, ελεγκτές θερμοκρασίας και αισθητήρες τοποθετούνται επιπλέον στο καλώδιο αντίστασης.
• Ζώνης. Σύμφωνα με την αρχή της λειτουργίας, είναι παρόμοιο με το ωμικό, αλλά δεν λειτουργεί σε όλο το μήκος του, αλλά μόνο σε προκαθορισμένες περιοχές. Ένα τέτοιο καλώδιο χρησιμοποιείται συχνά για τη μόνωση μεταλλικών δοχείων.

Η αρχή λειτουργίας ενός αυτορυθμιζόμενου καλωδίου βασίζεται στις ιδιότητες ορισμένων πολυμερών που μπορούν να συστέλλονται και να διαστέλλονται με τις αλλαγές θερμοκρασίας. Τοποθετημένο ανάμεσα σε αγώγιμα σύρματα, το πολυμερές διαστέλλεται υπό τη δράση της θερμότητας, απομακρύνοντας τα γειτονικά σωματίδια αγωγών και εξασθενώντας την ηλεκτρική επαφή τους. Αυτό οδηγεί σε αύξηση της αντίστασης, πτώση της ισχύος ρεύματος και, κατά συνέπεια, μείωση της θέρμανσης του αντίστοιχου τμήματος του καλωδίου.

Το ωμικό καλώδιο, με τη σειρά του, μπορεί να ταξινομηθεί ανάλογα με τη δομή σε δύο ομάδες:

• Μονοπύρηνος. Το καλώδιο είναι ένας μόνο μεταλλικός αγωγός που προστατεύεται από ένα στρώμα μόνωσης και θωράκισης. Ένα ρεύμα ρέει μέσω αυτού του αγωγού, ως αποτέλεσμα του οποίου το μέταλλο θερμαίνεται. Η τοποθέτηση ενός καλωδίου μονού πυρήνα πραγματοποιείται σε βρόχους, έτσι ώστε και τα δύο άκρα να μπορούν να βγαίνουν σε ένα σημείο για σύνδεση στο δίκτυο. Ένα τέτοιο καλώδιο δεν χρησιμοποιείται για την τοποθέτηση εσωτερικών σωλήνων, καθώς θα είναι δύσκολο να ελεγχθεί η θέση του εκεί και όταν τα τμήματα του καλωδίου επικαλύπτονται, μπορεί γρήγορα να καεί.
• Δίσυρμα. Σε αυτό το σχέδιο, ένας από τους πυρήνες (με υψηλή αντίσταση) χρησιμοποιείται μόνο για θέρμανση, ενώ ο δεύτερος χρησιμοποιείται ως αγωγός ρεύματος. Ένα τέτοιο καλώδιο δεν χρειάζεται να οδηγηθεί σε ένα σημείο - τροφοδοτείται από τη μία πλευρά, ενώ ένας βραχυκυκλωτήρας μεταξύ των πυρήνων είναι απλά τοποθετημένος στο άλλο άκρο.

Πώς να πραγματοποιήσετε εργασίες εγκατάστασης

Για να πραγματοποιήσετε τη διάταξη της ηλεκτρικής θέρμανσης του αποχετευτικού συστήματος με τα χέρια σας, θα χρειαστείτε τα ακόλουθα εργαλεία και συσκευές:

• καλώδιο θέρμανσης για σωλήνες ύδρευσης και αποχέτευσης.
• ρουλέτα;
• τσιμπίδα;
• μαχαίρι χαρτικής?
• σημάδι;
• ψαλίδι;
• ταινία αλουμινόχαρτου διπλής όψεως.

Εγκατάσταση καλωδίου θέρμανσης για θέρμανση σωλήνα αποχέτευσης 110

Η εργασία εκτελείται με την ακόλουθη σειρά:

1. Τύλιξη του σωλήνα με ειδική ταινία.
2. Εφαρμογή σήμανσης. Σχεδιάζονται γραμμές τοποθέτησης καλωδίων, σημειώνονται οι θέσεις στερέωσής του.
3. Η επιβολή του θερμαντήρα στη γραμμή σύμφωνα με τις σημάνσεις.
4. Στερέωση της συσκευής με ταινίες αλουμινόχαρτου.
5. Τύλιγμα της γραμμής με μονωτικό υλικό.

Εάν τοποθετηθεί καλώδιο θέρμανσης σε σωλήνα αποχέτευσης, τότε πρέπει να τοποθετηθεί εκ των προτέρων ένα μπλουζάκι. Το χιτώνιο σύσφιξης είναι ήδη στερεωμένο σε αυτό. Κατά την τοποθέτηση σε ευθεία τμήματα, επιτρέπεται η ώθηση του σύρματος χωρίς πρόσθετες συσκευές. Η τομή του πρέπει να είναι καλά μονωμένη.

Σε περίπτωση δυσκολιών χρησιμοποιείται καλώδιο ή τηλεσκοπική λαβή. Με τη βοήθειά τους, η συσκευή τραβιέται στον σωλήνα από την πλευρά όπου είναι πιο βολικό να το κάνει. Μπορείτε να δέσετε μια μπάλα του τένις στη θερμάστρα και να την ξεπλύνετε με ισχυρή πίεση νερού. Κατά την τοποθέτηση του καλωδίου, δεν επιτρέπεται η συστροφή ή η κάμψη του περισσότερο από την ελάχιστη ακτίνα που καθορίζεται από τον κατασκευαστή.

Θέρμανση στο εσωτερικό του συστήματος

Το καλώδιο θέρμανσης στο εσωτερικό του σωλήνα αποχέτευσης έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα. Από τη δομή του, είναι ένα ηλεκτρικό καλώδιο, όπου η αντίσταση ρυθμίζει το καθεστώς θερμοκρασίας μέσα στο δίκτυο. Χρησιμοποιεί μια γνωστή ιδιότητα των μεταλλικών αγωγών, αυτή είναι η θέρμανση όταν ο ηλεκτρισμός περνά από τον εαυτό του. Ταυτόχρονα, όσο αυξάνεται η αντίσταση, αυξάνεται και το επίπεδο θέρμανσης.

Από τα προηγούμενα, γίνεται σαφές ότι το καλώδιο θέρμανσης για σωλήνες αποχέτευσης πρέπει να είναι εξοπλισμένο με καλή στεγανοποίηση, επειδή βρίσκεται συνεχώς στο νερό.

Το καλώδιο που τοποθετείται στο εσωτερικό είναι διατεταγμένο ως εξής:

1. μεταλλικός αγωγός για θέρμανση.
2. πυρήνες που περικλείονται μέσα σε θερμοανθεκτική μόνωση.
3. ένα άλλο στρώμα μόνωσης PTFE.
4. οθόνη χαλκού?
5. εξωτερικό στρώμα μόνωσης.

Επιπλέον, η οπή μέσα στη δομή αποστράγγισης περιέχει έναν ελεγκτή θερμοκρασίας. Αποτρέπει την υπερθέρμανση του μηχανισμού και εξοικονομεί ενέργεια.

Σταθερά καλώδια θέρμανσης για ιδιωτική κατοικία

Κατά την επιλογή ενός καλωδίου θέρμανσης, απαιτείται να υπολογιστεί η απώλεια θερμότητας των σωλήνων αποχέτευσης το χειμώνα. Μετά από αυτό, η θερμική ισχύς του θερμαντήρα επιλέγεται έτσι ώστε να τα μπλοκάρει με ένα περιθώριο 20-60%.

Η τοποθέτησή τους είναι απλή και δεν χρειάζεται καν να τραβήξετε ξεχωριστό κλαδί από τον ηλεκτρικό πίνακα. Αρκεί να τροφοδοτήσετε τα καλώδια θέρμανσης με ένα βύσμα για μια οικιακή πρίζα - είναι το ίδιο με τη σύνδεση ενός θερμαντικού στοιχείου σε έναν θερμοσίφωνα. Οι σωλήνες θέρμανσης της αυτόνομης αποχέτευσης σε μια ιδιωτική κατοικία είναι σχετικές στην εποχή μας.

Χρησιμοποιούνται δύο τύποι καλωδίων θέρμανσης σταθερής ισχύος:

Αντιστασιακό - μπορεί να είναι ενός ή δύο συρμάτων.

Δεν προβλέπει τη δυνατότητα ρύθμισης της θέρμανσης κατά τη λειτουργία και απαιτεί συνεχή παρακολούθηση Zonal - σαν ένα καλώδιο αντίστασης για τη θέρμανση σωλήνων αποχέτευσης, λειτουργεί με βάση την αρχή της σταθερής αντίστασης. Όχι όμως σε όλο το μήκος, αλλά σε κυκλικά επαναλαμβανόμενες ζώνες. Κατάλληλο για χαλύβδινους αγωγούς.
