Συγκρότημα αντλιοστάσιο

Τύποι εξοπλισμού άντλησης για αντλιοστάσια λυμάτων

Το κύριο και σημαντικότερο στοιχείο οποιουδήποτε αντλιοστασίου λυμάτων είναι μια αντλία, της οποίας τα καθήκοντα περιλαμβάνουν την άντληση οικιακών και βιομηχανικών λυμάτων, λάσπης και υγρών μέσων που προέρχονται από υπονόμους ομβρίων. Οι κύριοι τύποι αντλιών που χρησιμοποιούνται για τον εξοπλισμό του αντλιοστασίου λυμάτων είναι:

• συσκευές υποβρύχιου τύπου.
• Αντλίες κονσόλας?
• εξοπλισμός αυτοαναρρόφησης άντλησης.

Ο υποβρύχιος εξοπλισμός άντλησης, που σχετίζεται με συσκευές τύπου πίεσης, βρίσκεται συνεχώς στο υγρό μέσο που αντλείται από αυτό κατά τη λειτουργία, επομένως το σώμα των συσκευών αυτού του τύπου είναι κατασκευασμένο από υλικά που είναι ανθεκτικά στις επιθετικές επιδράσεις των ουσιών που περιέχονται στα λύματα.

Υποβρύχιες αντλίες για KNS

Μεταξύ των πλεονεκτημάτων του υποβρύχιου εξοπλισμού άντλησης που χρησιμοποιείται για τον εξοπλισμό του αντλιοστασίου λυμάτων, μπορούν να διακριθούν τα ακόλουθα:

1. δεν χρειάζεται ειδικά καθορισμένο μέρος για εγκατάσταση, καθώς αυτός ο εξοπλισμός βρίσκεται στο μέσο που αντλεί.
2. υψηλή αξιοπιστία;
3. ευκολία στη χρήση;
4. δεν χρειάζεται συχνή συντήρηση.
5. την ικανότητα να λειτουργεί αποτελεσματικά ακόμη και σε χαμηλές θερμοκρασίες.
6. αυθόρμητη ψύξη των εσωτερικών στοιχείων του εξοπλισμού, που πραγματοποιείται από το υγρό μέσο που αντλείται από αυτό.
7. ευελιξία, η οποία έγκειται στο γεγονός ότι οι αντλίες αυτού του τύπου μπορούν να εγκατασταθούν στην επιφάνεια της γης.

Τα αντλιοστάσια λυμάτων που βασίζονται σε υποβρύχιες αντλίες είναι τα πιο δημοφιλή και απλά σχεδιαστικά.

Με τη βοήθεια αντλιών προβόλου που βρίσκονται στην επιφάνεια της γης, πραγματοποιείται συντήρηση βιομηχανικών αντλιοστασίων λυμάτων. Για να εγκαταστήσετε τέτοιο εξοπλισμό άντλησης, είναι απαραίτητο να προετοιμάσετε μια ξεχωριστή πλατφόρμα από σκυρόδεμα και να συνδέσετε σωστά τους σωλήνες σε αυτήν, επομένως είναι καλύτερο να εμπιστευτείτε την εφαρμογή μιας τέτοιας υπεύθυνης διαδικασίας σε ειδικευμένους ειδικούς. Τα πλεονεκτήματα του εξοπλισμού άντλησης τύπου κονσόλας περιλαμβάνουν:

• υψηλή αξιοπιστία;
• ευκολία συντήρησης και επισκευής (καθώς η αντλία βρίσκεται στην επιφάνεια της γης).
• τη δυνατότητα αλλαγής της απόδοσης της συσκευής, η οποία πραγματοποιείται με την αντικατάσταση του ηλεκτροκινητήρα και άλλων δομικών στοιχείων.

Αντλιοστάσιο βιομηχανικών λυμάτων βασισμένο σε αντλίες προβόλου

Οι επιφανειακές αντλίες αυτόματης αναρρόφησης, οι οποίες μπορούν να χρησιμοποιηθούν για άντληση ακόμη και πολύ μολυσμένων μέσων, χρησιμοποιούνται για την εξυπηρέτηση αντλιοστασίων λυμάτων βιομηχανικών και δημοτικών επιχειρήσεων. Αν μιλάμε για τα πλεονεκτήματα των αντλιών αυτού του τύπου, τότε αυτό θα πρέπει να περιλαμβάνει:

• ευκολία συντήρησης, η οποία παρέχεται από ανασυρόμενο σχέδιο.
• τη δυνατότητα άντλησης λυμάτων που περιέχουν στερεά εγκλείσματα στη σύνθεσή του.
• την ικανότητα εργασίας ακόμη και σε χαμηλές θερμοκρασίες όταν είναι εξοπλισμένο με ειδικό στοιχείο θέρμανσης.
• μέγιστη στεγανότητα του σώματος, η οποία παρέχεται από διπλή μηχανική σφράγιση.
• ευκολία εγκατάστασης και αποσυναρμολόγησης.

Τυπικός σχεδιασμός αντλιοστασίου TP 902-1-53MK

Εξετάστε, ως παράδειγμα, έναν τυπικό σχεδιασμό ενός αντλιοστασίου TP 902-1-53MK.

Παροχή λυμάτων για επεξεργασία από 110 έως 480 m3/ημέρα.

Η πίεση στην πολλαπλή τροφοδοσίας είναι 10-40 m.

Το ισόγειο τμήμα του έργου δεν προβλέπεται. Το υπόγειο τμήμα είναι δεξαμενή από οπλισμένο σκυρόδεμα κυκλικής διατομής, τοποθετημένη κάθετα, με διάμετρο 2 μέτρα, βάθος 1,5 μέτρο. Για την κατασκευή της δεξαμενής χρησιμοποιείται οπλισμένο σκυρόδεμα, το πάνω μέρος συναρμολογείται από προκατασκευασμένους δακτυλίους. Όλα τα στοιχεία οπλισμένου σκυροδέματος, τόσο μονολιθικά όσο και προκατασκευασμένα, είναι κατασκευασμένα από σκυρόδεμα ποιοτήτων B4 (αδιάβροχο) και Mrz50 (ανθεκτικό στον παγετό). Για πλήρη στεγάνωση, οι εσωτερικοί τοίχοι και ο πυθμένας επιχρίζονται με τσιμεντοκονία.

Οι επιφάνειες των τοίχων, ο πυθμένας της δεξαμενής υποδοχής και ο εξοπλισμός καθαρίζονται από τα ιζήματα με πίδακα νερού υπό πίεση.Για αυτό, παρέχεται παροχή καθαρού νερού, εγκατάσταση βρύσης ποτίσματος, στην οποία συνδέεται ένας ελαστικός σωλήνας με σωλήνα.

Προκειμένου να διασφαλιστεί η δυνατότητα διενέργειας επιθεωρήσεων ή επισκευών της δεξαμενής υποδοχής, παρέχεται μια βαλβίδα στη γραμμή παροχής που διακόπτει τη ροή των λυμάτων στη δεξαμενή.

Για τον διαχωρισμό μεγάλων εγκλεισμάτων από τις αποχετεύσεις, τοποθετείται στη γραμμή τροφοδοσίας ένα φίλτρο πλέγματος με τη μορφή καλαθιού. Κάθε μέρα, το καλάθι ανυψώνεται στην κορυφή για καθαρισμό, το ίζημα φορτώνεται ξανά σε ένα σφραγισμένο δοχείο και μεταφέρεται σε χώρο υγειονομικής ταφής.

Η χωρητικότητα της δεξαμενής υποδοχής είναι 4,2 m3. Ένας τέτοιος όγκος υγρού μπορεί να αντληθεί από μία αντλία σε 12 - 16 λεπτά. Το κάτω μέρος της δεξαμενής υποδοχής είναι κατασκευασμένο με κλίση 0,1 προς την κατεύθυνση του αντλιοστασίου, εξοπλισμένο με αντλητικές μονάδες 2.5ETsK-16-6. Αυτά τα μοντέλα υποβρύχιων δυναμικών αντλιών είναι ειδικά σχεδιασμένα για την άντληση λυμάτων. Στο πηγάδι τοποθετούνται αντλίες. Όταν χρησιμοποιείτε αντλίες TsMK, τοποθετούνται οδηγοί κατά μήκος των τοιχωμάτων του φρεατίου, ενώ στον σωλήνα εκκένωσης τοποθετείται μια συσκευή για αυτόματη σύνδεση των αντλιών με αγωγούς όταν οι αντλίες κατεβαίνουν κατά μήκος των οδηγών στο φρεάτιο. Η αντλία ECC συνδέεται με τον αγωγό πίεσης χρησιμοποιώντας έναν εύκαμπτο σωλήνα. Αυτοί οι τύποι συνδέσεων επιτρέπουν τη συντήρηση ή την επισκευή των αντλιών που πρέπει να πραγματοποιούνται στην επιφάνεια, χωρίς να κατεβαίνουν στο φρεάτιο.

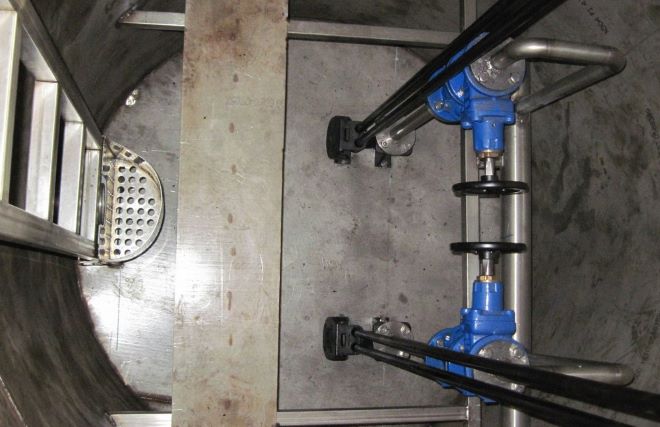

Στον αγωγό κατάθλιψης κάθε αντλίας υπάρχει μια βαλβίδα αντεπιστροφής, χειροκίνητες βαλβίδες πύλης. Όλες οι βαλβίδες βρίσκονται σε ξεχωριστό φρεάτιο και κλείνουν μόνο κατά την επισκευή και συντήρηση του αντλιοστασίου.

Οι αντλίες είναι εγκατεστημένες κάτω από τον κόλπο. Ο κύκλος λειτουργίας είναι αυτοματοποιημένος, οι μονάδες άντλησης ενεργοποιούνται ή απενεργοποιούνται όταν επιτευχθεί το μέγιστο ή ελάχιστο επίπεδο εκροών στη δεξαμενή υποδοχής. Σε περίπτωση έκτακτης διακοπής λειτουργίας της κύριας αντλίας, όταν ξεπεραστεί η μέγιστη δυνατή στάθμη λυμάτων στη δεξαμενή υποδοχής, η εφεδρική αντλία συνδέεται αυτόματα.

Το σετ του αντλιοστασίου περιλαμβάνει σταθμούς ελέγχου SUNO σχεδιασμένους για αυτόματο έλεγχο των αντλιών.

Για να εξασφαλιστεί φυσικός αερισμός, το σύστημα είναι εξοπλισμένο με σωλήνα, το ύψος του οποίου είναι αρκετά μέτρα.

Ανεξάρτητα από το βάθος των σωληνώσεων συλλέκτη εισόδου και το είδος του εδάφους, η εγκατάσταση του αντλιοστασίου πραγματοποιείται με ανοιχτό τρόπο.

Τυπικός σχεδιασμός αντλιοστασίου υψηλής χωρητικότητας

Το έργο περιλαμβάνει την κατασκευή αντλιοστασίου χωρητικότητας 100 - 160 χιλιάδων m3 / ημέρα. Κεφαλή 19,5 - 32,7 μ. Ο σταθμός είναι εξοπλισμένος με 5 αντλίες SDV 2700-26,5-U3, τρεις από τις οποίες είναι σε λειτουργία, δύο είναι σε εφεδρεία. Οι αντλίες ενεργοποιούνται αυτόματα όταν το υγρό φτάσει σε ένα προκαθορισμένο επίπεδο.

Το αντλιοστάσιο είναι χτισμένο με τη μορφή στρογγυλού άξονα. Η εσωτερική διάμετρος του άξονα είναι 24 μέτρα.

Το υπέργειο τμήμα - το κτίριο είναι κατασκευασμένο από πάνελ οπλισμένου σκυροδέματος ή τούβλα, διαστάσεων 18 × 24 μέτρα.

Στο υπόγειο τμήμα υπάρχουν: δεξαμενή υποδοχής, σχάρες φίλτρων εξοπλισμένες με μηχανοποιημένη τσουγκράνα, αίθουσα αγωγών, θραυστήρες για τη σύνθλιψη μεγάλων απορριμμάτων, αντλιοστάσιο και δωμάτιο για ηλεκτροκινητήρες. Προβλέπεται η χρήση του έργου σε βάθος του αγωγού τροφοδοσίας 4, 5, 7 μέτρων.

Η ωφέλιμη χωρητικότητα της δεξαμενής υποδοχής είναι 450 m3. Ένας τέτοιος όγκος υγρού μπορεί να αντληθεί με μία αντλία σε 7,5 - 15 λεπτά. Η δεξαμενή υποδοχής χωρίζεται σε δύο μέρη. Ο διαχωριστικός τοίχος είναι εξοπλισμένος με μια πύλη θωράκισης που εμποδίζει την υπερχείλιση υγρού μεταξύ των τμημάτων της δεξαμενής κατά τη διάρκεια εργασιών επισκευής ή καθαρισμού. Η κλίση του πυθμένα της δεξαμενής είναι 0,1 προς την κατεύθυνση των χοανών εισόδου. Για την έκπλυση της δεξαμενής στον επάνω όροφο, είναι εξοπλισμένες 4 καταπακτές, 2 για κάθε ένα από τα μέρη. Η διάμετρος των καταπακτών είναι 700 mm. Υπάρχουν επίσης δύο βρύσες ποτίσματος εξοπλισμένες με σωλήνες και σωλήνες.Για την ανάδευση του ιζήματος, χρησιμοποιούνται τα ανοιχτά άκρα των σωλήνων στις χοάνες αναρρόφησης.

Σε κάθε λάκκο αποστράγγισης, τοποθετούνται κάθετες αντλίες κοπράνων SDV 80/18 (2 για κάθε λάκκο, η μία αντλητική μονάδα λειτουργεί, η άλλη είναι σε κατάσταση αναμονής). Ένας αγωγός (150 mm) τοποθετείται μεταξύ των κοιλοτήτων. Οι αντλίες αποστράγγισης συνδέονται αυτόματα με την επίτευξη της υψηλότερης στάθμης του νερού στους λάκκους.

Οι αντλίες K90/55 (εργασίας και αναμονής) παρέχουν βιομηχανικό (τεχνικό) νερό και βρίσκονται στο δωμάτιο του αγωγού.

Η παροχή οικιακού και πόσιμου νερού προέρχεται από κεντρικό δίκτυο πόλης, παρέχονται δύο είσοδοι πόσιμου νερού διαμέτρου 100 mm. Η εσωτερική διανομή οικιακού και πόσιμου νερού παρέχει τροφοδοσία σε όλες τις συσκευές υγιεινής.

Για βιομηχανικούς σκοπούς, το νερό χρησιμοποιείται για την ψύξη λαδιού σε λουτρά ηλεκτρικού κινητήρα, τη λίπανση κελυφών ρουλεμάν σε μονάδες άντλησης SDV 2700 / 26.5-U3, στεγανοποιήσεις κουτιών πλήρωσης, ρουλεμάν πλέγματος. Μια ειδική δεξαμενή είναι εγκατεστημένη στο δωμάτιο του αγωγού για να σπάσει το πίδακα.

Η περιοδική αντικατάσταση λαδιού στα λουτρά ηλεκτροκινητήρων πραγματοποιείται μέσω συστήματος αγωγών πετρελαίου. Το σύστημα περιλαμβάνει δεξαμενές καθαρού και χρησιμοποιημένου λαδιού, αγωγούς παροχής φρέσκου και αφαίρεσης χρησιμοποιημένου λαδιού, καθώς και δύο γραναζωτές αντλίες.

Όλα τα δωμάτια είναι εξοπλισμένα με συστήματα εξαερισμού. Στο θάλαμο πλέγματος και στη δεξαμενή υποδοχής πραγματοποιείται δεκαπλάσια ανταλλαγή αέρα ανά ώρα και στους χώρους της αίθουσας ηλεκτροκινητήρων, της αίθουσας άντλησης και της αίθουσας σωληνώσεων - μια ενιαία ανταλλαγή αέρα ανά ώρα.

Η θέρμανση του αντλιοστασίου σχεδιάζεται συνήθως σύμφωνα με τις περιφερειακές κλιματικές συνθήκες.

Συστάσεις εγκατάστασης και συντήρησης

Για να πραγματοποιηθεί η εγκατάσταση του αντλιοστασίου λυμάτων, είναι απαραίτητο να προετοιμαστεί πρώτα ένας λάκκος για να φιλοξενήσει τη δεξαμενή αποθήκευσης του σταθμού. Το βάθος του προετοιμασμένου λάκκου πρέπει να είναι τέτοιο ώστε ο λαιμός της δεξαμενής αποθήκευσης να προεξέχει 1 μέτρο πάνω από το έδαφος. Κατά την προετοιμασία του λάκκου, θα πρέπει επίσης να ληφθεί υπόψη ότι στον πυθμένα του είναι απαραίτητο να εξοπλιστεί ένα μαξιλάρι άμμου πάχους 1,5 μέτρων. Μετά την προετοιμασία του λάκκου, τοποθετείται σε αυτό μια δεξαμενή αποθήκευσης, στην οποία συνδέονται όλοι οι απαραίτητοι σωλήνες. Η τελική διαδικασία αυτού του σταδίου της εγκατάστασης του αντλιοστασίου λυμάτων είναι η επίχωση του λάκκου με άμμο και η συμπύκνωση στρώμα-στρώμα.

Εγκατάσταση αντλιοστασίου λυμάτων στο λάκκο

Η περαιτέρω εγκατάσταση του KNS συνίσταται στη ρύθμιση της διαδρομής των πλωτών, οι οποίοι θα πρέπει να βρίσκονται στη δεξαμενή σε ορισμένα επίπεδα. Έτσι, ο πρώτος (χαμηλότερος) πλωτήρας εγκαθίσταται στη δεξαμενή σε επίπεδο 0,15–0,3 m από τον πυθμένα της. Οι υπόλοιποι πλωτήρες, εάν η συσκευή KNS προβλέπει την παρουσία τους, εγκαθίστανται σε κοντέινερ με βήμα 1,5 μέτρου. Μπορείτε να δείτε πώς θα πρέπει να βρίσκονται οι πλωτήρες στη δεξαμενή KNS χρησιμοποιώντας φωτογραφίες που είναι εύκολο να βρείτε στο Διαδίκτυο.

Ο έλεγχος στάθμης πραγματοποιείται με τη χρήση αισθητήρων πλωτήρα, οι οποίοι παρέχουν έγκαιρη εκκίνηση και διακοπή των αντλιών, καθώς και σηματοδότηση επιπέδων έκτακτης ανάγκης

Αφού συναρμολογηθεί ολόκληρος ο σχεδιασμός του SPS, ο σταθμός συνδέεται στο τροφοδοτικό, για το οποίο χρησιμοποιούνται καλά μονωμένα καλώδια. Η δοκιμαστική λειτουργία του σταθμού, σκοπός της οποίας είναι ο έλεγχος της απόδοσης όλων των στοιχείων του, πραγματοποιείται με τη χρήση καθαρού νερού που προέρχεται από το σύστημα παροχής νερού ή τη δεξαμενή αποθήκευσης.

Τόσο τα οικιακά όσο και τα βιομηχανικά αντλιοστάσια λυμάτων χρειάζονται τακτική συντήρηση για να διατηρήσουν την απόδοση και να παρατείνουν τη διάρκεια ζωής του εξοπλισμού που χρησιμοποιείται. Η συντήρηση περιλαμβάνει τις ακόλουθες διαδικασίες.

Αρχικά, ελέγχεται ο εξοπλισμός και ελέγχεται η κατάσταση των αντλιών, τα στοιχεία των βαλβίδων διακοπής, ελέγχονται οι τιμές των παραμέτρων, οι οποίες αντικατοπτρίζονται στον πίνακα ελέγχου KNS.Εάν κατά τη λειτουργία ο εξοπλισμός άντλησης κάνει πολύ θόρυβο και δονείται, αφαιρείται, επιθεωρείται, καθαρίζεται και πλένεται.
Για τον καθαρισμό και την έκπλυση του εξοπλισμού άντλησης, καθώς και του σώματος του σταθμού, χρησιμοποιούνται βούρτσες και καθαρό νερό, ενώ δεν χρησιμοποιούνται απορρυπαντικά.

Όταν ξεπλένετε το σύστημα αποχέτευσης χρησιμοποιώντας νερό που παρέχεται από εύκαμπτο σωλήνα, είναι σημαντικό να βεβαιωθείτε ότι δεν εισέρχεται υγρό στον πίνακα ελέγχου και στα μανόμετρο.
Μετά την αποσυναρμολόγηση του εξοπλισμού άντλησης με σκοπό τον έλεγχο, τον καθαρισμό και την έκπλυση, η επανεγκατάσταση θα πρέπει να γίνει με τέτοιο τρόπο ώστε όλες οι συσκευές να στερεώνονται με ασφάλεια στον αυτόματο σύνδεσμο σωλήνων.
Η συντήρηση των αντλιοστασίων λυμάτων περιλαμβάνει επίσης τον έλεγχο των παγίδων που προστατεύουν τις συσκευές άντλησης από το να μπουν στο εσωτερικό τους μεγάλα συντρίμμια.
Η τακτική συντήρηση του σταθμού, η οποία πραγματοποιείται όπως έχει προγραμματιστεί, περιλαμβάνει την αντικατάσταση φθαρμένων εξαρτημάτων, καθώς και την επιθεώρηση και σύσφιξη όλων των στοιχείων με σπείρωμα των συνδετήρων.

Γενικές πληροφορίες

Ανάλογα με την πολυπλοκότητα του σχεδιασμού και των λειτουργικών χαρακτηριστικών, τα αντλιοστάσια λυμάτων μπορούν να χωριστούν σε τρεις κύριες κατηγορίες: απλές, μεσαίας πολυπλοκότητας και σύνθετες. Δεν έχει νόημα να χρησιμοποιείτε πολύπλοκα αντλιοστάσια λυμάτων για μια ιδιωτική κατοικία, καθώς τέτοιες ακριβές εγκαταστάσεις χαρακτηρίζονται από υψηλή παραγωγικότητα, που υπερβαίνει σημαντικά τον όγκο των λυμάτων που συσσωρεύεται σε ένα ιδιωτικό κτίριο. Οι SPS μιας σύνθετης κατηγορίας εξοπλίζονται με βιομηχανικές επιχειρήσεις, στη διάρκεια των οποίων παράγεται μεγάλη ποσότητα λυμάτων.

Για την εξυπηρέτηση ιδιωτικών κατοικιών, συνιστάται η χρήση αντλιοστασίων οικιακών λυμάτων, τα οποία διακρίνονται από τις συμπαγείς διαστάσεις και το προσιτό κόστος τους. Κατά την επιλογή μιας συγκεκριμένης τροποποίησης του αντλιοστασίου λυμάτων για ένα σπίτι, λαμβάνεται υπόψη ο εκτιμώμενος όγκος των λυμάτων, ο βαθμός μόλυνσης, καθώς και ο τύπος της ρύπανσης που υπάρχει σε τέτοια νερά.

Επιπλέον, είναι απαραίτητο να ληφθούν υπόψη τα χαρακτηριστικά του ανάγλυφου του χώρου όπου θα εγκατασταθεί ο σταθμός, καθώς και το βάθος των σωλήνων αποχέτευσης.

Οικιακό μίνι KNS

Πώς λειτουργεί το KNS

Το ΚΝΣ έχει μια αρκετά απλή αρχή λειτουργίας.

• Τα λύματα από το αποχετευτικό σύστημα εισέρχονται στο τμήμα υποδοχής της εγκατάστασης, από όπου αντλούνται στον αγωγό πίεσης.
• Μέσω του αγωγού πίεσης, τα λύματα μεταφέρονται στον θάλαμο διανομής, από όπου στη συνέχεια αντλούνται στο σύστημα της μονάδας επεξεργασίας ή στην κεντρική αποχέτευση.

Σχέδιο επεξεργασίας λυμάτων ιδιωτικής κατοικίας με χρήση SPS

Προκειμένου να αποφευχθεί η επιστροφή των λυμάτων στην αντλία μέσω του αγωγού, το KNS είναι εξοπλισμένο με βαλβίδα αντεπιστροφής. Σε περίπτωση που αυξηθεί ο όγκος των λυμάτων στον αγωγό αποχέτευσης, ενεργοποιείται μια πρόσθετη αντλία στο σταθμό. Εάν οι κύριες και οι πρόσθετες αντλίες για το αντλιοστάσιο λυμάτων δεν μπορούν να αντιμετωπίσουν την άντληση του όγκου των λυμάτων, τότε η συσκευή ενεργοποιείται αυτόματα, σηματοδοτώντας μια κατάσταση έκτακτης ανάγκης.

Η αρχή λειτουργίας του SPS για βιομηχανική χρήση προβλέπει τον αυτόματο έλεγχο τέτοιων εγκαταστάσεων, ο οποίος παρέχεται από αισθητήρες τύπου πλωτήρα που είναι εγκατεστημένοι σε διαφορετικά επίπεδα της δεξαμενής υποδοχής του σταθμού. Το SPS που είναι εξοπλισμένο με τέτοιους αισθητήρες λειτουργεί σύμφωνα με την ακόλουθη αρχή.

• Όταν το επίπεδο των λυμάτων που εισέρχονται στη δεξαμενή φτάσει στο επίπεδο του χαμηλότερου αισθητήρα, ο εξοπλισμός άντλησης παραμένει απενεργοποιημένος.
• Όταν η δεξαμενή γεμίσει με λύματα στο επίπεδο του δεύτερου αισθητήρα, η αντλία ενεργοποιείται αυτόματα και αρχίζει να αντλεί λύματα.
• Εάν η δεξαμενή γεμίσει με λύματα στο επίπεδο του τρίτου αισθητήρα, τότε η εφεδρική αντλία είναι ενεργοποιημένη.
• Όταν η δεξαμενή γεμίσει στον τέταρτο (ανώτατο) αισθητήρα, ενεργοποιείται ένα σήμα, που υποδεικνύει ότι και οι δύο αντλίες που εμπλέκονται στο αντλιοστάσιο λυμάτων δεν μπορούν να αντιμετωπίσουν τον όγκο των λυμάτων.

Σχέδιο αυτόματου ελέγχου των εργασιών του αντλιοστασίου λυμάτων

Αφού η στάθμη των λυμάτων που αντλούνται από τη δεξαμενή πέσει στο επίπεδο της θέσης του χαμηλότερου αισθητήρα, το σύστημα απενεργοποιεί αυτόματα τον εξοπλισμό άντλησης. Την επόμενη φορά που θα ενεργοποιηθεί το σύστημα για την άντληση λυμάτων από τη δεξαμενή, ενεργοποιείται μια εφεδρική αντλία, η οποία επιτρέπει τη λειτουργία και των δύο συσκευών άντλησης σε ήπια λειτουργία. Η λειτουργία του σταθμού μπορεί επίσης να αλλάξει σε λειτουργία χειροκίνητου ελέγχου, κάτι που είναι απαραίτητο σε περιπτώσεις που πραγματοποιείται η συντήρηση του αντλιοστασίου λυμάτων ή η επισκευή του.

Τυπικός σχεδιασμός αντλιοστασίου αποχέτευσης TP 902-1-70-83 NK

Το βάθος της πολλαπλής εισόδου είναι από 4 έως 7 m.

Ο αριθμός των μονάδων άντλησης είναι τρεις (συμπεριλαμβανομένης μιας αναμονής).

Μάρκες αντλητικών μονάδων - SD 100/40, SD 160/45, FG 144/46, FG 144/10.5 ή FG 450/57.

Η πολλαπλή εισαγωγής διέρχεται από τον θάλαμο διακοπής, στον οποίο τοποθετούνται τα παντζούρια, καθώς και από τη συσκευή απελευθέρωσης έκτακτης ανάγκης.

Το υπόγειο τμήμα της κατασκευής είναι κατασκευασμένο από οπλισμένο σκυρόδεμα. Είναι πηγάδι κυκλικής διατομής. Το έδαφος είναι κτισμένο από τούβλα και έχει ορθογώνιο σχήμα.

Η χωρητικότητα της δεξαμενής είναι 45 m3. Ένας τέτοιος όγκος υγρού μπορεί να αντληθεί σε 12 λεπτά όταν χρησιμοποιείται η μονάδα αντλίας SD 100/40, σε 8 λεπτά με την αντλία SD 160/45 ή σε 5 λεπτά με την αντλία FG 450/57. Ο πυθμένας της δεξαμενής υποδοχής είναι κατασκευασμένος με κλίση 0,1 προς την κατεύθυνση του λάκκου, στον οποίο είναι τοποθετημένοι οι σωλήνες αναρρόφησης.

Για τον διαχωρισμό μεγάλων αιωρούμενων ακαθαρσιών από τις αποχετεύσεις, το σύστημα είναι εξοπλισμένο με πλέγματα φίλτρων. Στο δωμάτιο έχουν εγκατασταθεί 2 σχάρα-θραυστήρες RD-600 ή σπαστήρες σχάρας KRD-40. Σε αυτή την περίπτωση, η μία από τις σχάρες είναι σε λειτουργία, η άλλη είναι σε αποθεματικό. Τα αιωρούμενα σωματίδια που έρχονται με αποχετεύσεις συγκρατούνται στη σχάρα (διάκενο 16 mm). Για τον καθαρισμό της σχάρας, χρησιμοποιείται μια περιστρεφόμενη χτένα, με τη βοήθεια της οποίας τα υπολείμματα από τη σχάρα διοχετεύονται στο λάκκο του θραυστήρα. Τα σκουπίδια που συνθλίβονται στον θραυστήρα επιστρέφουν στα λύματα και περνούν μέσα από τη σχάρα στη δεξαμενή υποδοχής. Κατά τη διάρκεια της περιόδου επισκευής, είναι δυνατή η εγκατάσταση ενός εφεδρικού πλέγματος.

Οι μονάδες άντλησης βρίσκονται στο μηχανοστάσιο. Οι αντλίες είναι τοποθετημένες κάτω από τον κόλπο. Για την εγκατάσταση της μονάδας χρησιμοποιείται μια πλάκα από χυτοσίδηρο, στην οποία είναι τοποθετημένος ο ηλεκτροκινητήρας και η αντλία. Η πλάκα περιλαμβάνεται στο σετ παράδοσης της μονάδας άντλησης.

Οι βαλβίδες αντεπιστροφής τοποθετούνται στους αγωγούς κατάθλιψης. Ως αποτέλεσμα, τα αντλούμενα λύματα από τον αγωγό εκκένωσης δεν θα μπορούν να επιστρέψουν στη δεξαμενή υποδοχής μετά την απενεργοποίηση της αντλίας.

Το νερό από το δάπεδο του μηχανοστασίου διοχετεύεται με σύστημα δίσκων στο λάκκο, από όπου με την αντλία GNOM μεταφέρεται στη δεξαμενή υποδοχής. Η αντλία ενεργοποιείται αυτόματα όταν φτάσει στο ανώτερο επίπεδο του λάκκου, με ένα σήμα από τον αισθητήρα στάθμης.

Τα ηλεκτρομαγνητικά ροόμετρα χρησιμοποιούνται για τη μέτρηση της ροής του υγρού. Προβλέπεται εγκατάσταση ροόμετρων για κάθε αγωγό πίεσης.

Για την εκτέλεση εργασιών επισκευής και εγκατάστασης, ανύψωσης και μετακίνησης εξοπλισμού σταθμού, εγκαθίσταται μια συσκευή ανύψωσης στο θάλαμο σχάρας και στο μηχανοστάσιο - ένας σιδηρόδρομος με κινητό αναρτημένο χειροκίνητο ανυψωτικό με ικανότητα ανύψωσης ενός τόνου.

Το έργο προβλέπει την εγκατάσταση συστημάτων παροχής πόσιμου και βιομηχανικού νερού. Τα συστήματα εξαερισμού που παρέχονται για το μηχανοστάσιο και για τη δεξαμενή υποδοχής κατασκευάζονται χωριστά.

Στο ισόγειο, υπάρχουν αίθουσες ανέσεων για το προσωπικό - δωμάτιο ανάπαυσης, μπάνιο, ντους.

Ένας υπερυψωμένος γερανός, ένας μονόδρομος και ένας χειροκίνητος ανυψωτήρας χρησιμοποιούνται για τη μετακίνηση φορτίων κατά τις εργασίες εγκατάστασης ή επισκευής, για τη μεταφορά του εξοπλισμού έξω από το σταθμό.
