Πλεονεκτήματα του συστήματος άντλησης και τα μειονεκτήματά του

• Ευκολία εγκατάστασης

  . Αυτό το πλεονέκτημα είναι σημαντικό σε σύγκριση με το φυσικό σύστημα. Το γεγονός είναι ότι κατά την εγκατάσταση μιας αντλίας κυκλοφορίας, δεν υπάρχει ανάγκη για μια πολύπλοκη εγκατάσταση του άνω αγωγού, δεν υπάρχει ανάγκη συγκόλλησης σωλήνων, διατηρώντας γωνία 300 και εγκαθιστώντας κύριους ανυψωτήρες μεγάλης διαμέτρου.
• Ομοιόμορφη και γρήγορη θέρμανση της κατοικίας

  . Σε αντίθεση με τη φυσική κυκλοφορία, στην οποία η θέρμανση των θερμαντικών σωμάτων εξαρτάται από την απόσταση από τον λέβητα, στην περίπτωση χρήσης της έκδοσης αντλίας, το ψυκτικό υγρό εισέρχεται σε όλες τις μπαταρίες ταυτόχρονα και εάν παρουσιαστεί κάποιου είδους ασυμφωνία, μπορεί να ρυθμιστεί .
• Θέρμανση μεγάλου χώρου

  . Αυτό μπορεί να γίνει εάν επιλέξετε τη σωλήνωση τύπου πολλαπλής. Με αυτήν εξασφαλίζεται ομοιόμορφη θέρμανση των καλοριφέρ, όσο μακριά κι αν βρίσκονται από τον λέβητα. Ως εκ τούτου, είναι δυνατή η επέκταση του συστήματος σωληνώσεων στο επιθυμητό μήκος χωρίς φόβο απώλειας θερμότητας κατά τη μεταφορά λόγω του μεγάλου μήκους του.
• Δυνατότητα χρήσης αντιψυκτικού

  . Θα παρέχει στο σύστημα προστασία από τον παγετό.
• Έλεγχος θέρμανσης

  . Πραγματοποιείται σε ξεχωριστά τμήματα του δικτύου. Μέσω των παρεχόμενων γερανών ρύθμισης είναι δυνατό να αποκλειστούν ολόκληρα τα τμήματα του αυτοκινητόδρομου. Λόγω του οποίου μπορείτε να αλλάξετε τη διάταξη του δικτύου και να επαναλάβετε το σχήμα της σύνδεσής του.
• Παράταση ζωής του εξοπλισμού

  . Οι συσκευές λέβητα σε ένα κλειστό σύστημα πρακτικά δεν υποφέρουν από διαφορές θερμοκρασίας, είναι λιγότερο αισθητές στην είσοδο και την έξοδο του λέβητα.
• Δυνατότητα εισαγωγής πρόσθετων στοιχείων στο σύστημα.

  Η παρουσία αντλίας κυκλοφορίας καθιστά δυνατή την κατασκευή σε "ζεστά δάπεδα".
• Δεν χρειάζεται να ρυθμίσετε το νερό στο σύστημα.

  Με τη συμπερίληψη μιας αντλίας και μιας δεξαμενής διαστολής με μεμβράνη στο κύκλωμα θέρμανσης και κλείνοντας το, ήταν δυνατό να μειωθεί η εξάτμιση του υγρού από το σύστημα.

• Εργασία από ηλεκτρική ενέργεια

  . Η εξάρτηση του συστήματος από την παρουσία ξένου πόρου έχει ως αποτέλεσμα την αστοχία όλου του εξοπλισμού θέρμανσης ελλείψει ενέργειας.
• Το κόστος της αντλίας και των εξαρτημάτων της

  . Η ίδια η συσκευή είναι φθηνή, αλλά για τη λειτουργία της πρέπει να αγοράσετε ειδικούς προσαρμογείς, βρύσες και άλλα εξαρτήματα.

Σύστημα μονοσωλήνων και δύο σωλήνων ανοικτού και κλειστού βρόχου

Εκτός από τον τύπο καλωδίωσης και τη θέση του ανυψωτήρα, οι παραλλαγές στα συστήματα θέρμανσης χωρίζονται επίσης σε μονοσωλήνες και δύο σωλήνες. Τα σχέδια μονού σωλήνα είναι αρκετά σπάνια: χρησιμοποιούνται κυρίως στο σχεδιασμό μεγάλων περιοχών. Σε κτίρια κατοικιών, δεν βρίσκονται σχεδόν ποτέ.

Σε ένα σύστημα μονού σωλήνα, δεν υπάρχει αγωγός τροφοδοσίας και επιστροφής, το ψυκτικό κυκλοφορεί μέσω ενός μόνο σωλήνα, ο οποίος διαιρείται μόνο νοερά στο μισό, μετρώντας το πρώτο μέρος που παρέχει νερό από τον λέβητα ως παροχή και το υπόλοιπο μισό ο σωλήνας ως επιστροφή. Σε ένα σύστημα ενός σωλήνα, το ζεστό νερό που θερμαίνεται στο λέβητα ανεβαίνει, αναγκάζεται να βγει έξω από μια κρύα ροή επιστροφής και εισέρχεται στις συσκευές θέρμανσης μέσω της καλωδίωσης, ρέει από τη μία στην άλλη, ψύχεται και επιστρέφει στον λέβητα για θέρμανση. Η κυκλοφορία άντλησης βοηθά στη σωστή ροή του υγρού μέσω του κυκλώματος.

Το κύριο πρόβλημα του κυκλώματος είναι η απώλεια θερμότητας από το ψυκτικό: το νερό φτάνει στην τελευταία μπαταρία μόλις ζεσταθεί. Αυτό το πρόβλημα λύνεται με την εγκατάσταση μιας αντλίας και περισσότερων καλοριφέρ καθώς απομακρύνονται από το λέβητα. Βοηθά στην εξοικονόμηση θερμότητας τοποθετώντας σωλήνες με τέτοιο τρόπο ώστε τα πρώτα καλοριφέρ όπου το νερό από το θερμαντικό στοιχείο που δεν έχει ακόμη κρυώσει είναι οι μπαταρίες που βρίσκονται στα πιο δροσερά δωμάτια, που απαιτούν πολλή ενέργεια για θέρμανση.

Αν και τα μονοσωλήνια συστήματα είναι φθηνότερα, τα συστήματα δύο σωλήνων είναι πιο δημοφιλή.Το ένα παρέχει ζεστό νερό από τον λέβητα στα θερμαντικά σώματα και το δεύτερο συλλέγει τη ροή επιστροφής του ψυκτικού υγρού και το μεταφέρει πίσω στο λέβητα. , διαφέρουν στο ότι το νερό μπαίνει σε όλα τα καλοριφέρ θέρμανσης με την ίδια θερμοκρασία, δεν προκύπτει πρόβλημα ανομοιόμορφης θέρμανσης. Μπορεί να εγκατασταθεί ένας θερμοστάτης σε κάθε στοιχείο θέρμανσης και να ρυθμιστεί η παροχή θερμότητας, γεγονός που επιτρέπει επιπλέον οικονομία στη θέρμανση χώρου. Οι σωλήνες για εγκατάσταση είναι πιο λεπτοί και φαίνονται πιο προσεγμένοι, πιο προσεγμένοι στο εσωτερικό.

Οι αδυναμίες περιλαμβάνουν την ανάγκη εγκατάστασης βαλβίδων διακοπής και γερανού Mayevsky σε κάθε στοιχείο θέρμανσης. Αδιέξοδα και συναφή σχήματα Διαχωρίζουν τα κυκλώματα θέρμανσης και σύμφωνα με την αρχή της κίνησης του ψυκτικού μέσα σε αυτά. Ένα σχετικό σύστημα θέρμανσης συνεπάγεται την κίνηση του νερού στις γραμμές παροχής και επιστροφής προς την ίδια κατεύθυνση. Ένα αδιέξοδο σύστημα θέρμανσης υποθέτει ότι το νερό στη γραμμή επιστροφής κινείται προς την αντίθετη κατεύθυνση από την παροχή.

Το αδιέξοδο κύκλωμα δεν χαρακτηρίζεται από το ίδιο μήκος των δακτυλίων περιγράμματος των καλοριφέρ θέρμανσης. Όσο πιο μακριά είναι τοποθετημένο το ψυγείο από τον ανυψωτήρα, τόσο περισσότερο το νερό ταξιδεύει, μετακινούμενο από τον λέβητα στο ψυγείο και πίσω. Όσο πιο μακριά βρίσκεται το θερμαντικό στοιχείο από το θερμαντικό στοιχείο, τόσο μεγαλύτερο είναι το περίγραμμά του. Σχετικό κύκλωμα θέρμανσης - ένα κύκλωμα όπου επιτυγχάνεται η μέγιστη ταυτότητα της τιμής αντίστασης υλικού και το μήκος των σωλήνων θέρμανσης που σχηματίζουν τους δακτυλίους περιγράμματος είναι το ίδιο. Η τάση στα κυκλώματα είναι επίσης ίδια, γεγονός που κάνει την κατανομή της αντίστασης στο σύστημα θέρμανσης. Μείον τη σχετική κυκλοφορία άντλησης - ένα πιο απτό κόστος, επειδή πρέπει να αγοράσετε περισσότερους σωλήνες. Εν κατακλείδι, αξίζει να θυμηθούμε όλες τις θετικές πτυχές των σχημάτων με την αντλία, λόγω των οποίων προτιμώνται:

1. 1. Ένα τέτοιο σύστημα ξεκινά σε σύντομο χρονικό διάστημα
   2. Το κύκλωμα με την αντλία λειτουργεί χωρίς απώλειες, παρέχοντας αποτελεσματική θέρμανση του δωματίου
   3. Οι αντλίες είναι ανθεκτικές και λειτουργούν χωρίς επισκευή για μεγάλο χρονικό διάστημα
   4. Η αντλία δεν κάνει θόρυβο και καταναλώνει λίγο ρεύμα

ΔΕΣ ΤΟ ΒΙΝΤΕΟ

Τα συστήματα θέρμανσης με αντλία κυκλοφορίας είναι πολύ αποδοτικά. Τα πλεονεκτήματα των συστημάτων θέρμανσης με αντλία υπερτερούν των μειονεκτημάτων.

Πλεονεκτήματα και μειονεκτήματα

Η χρήση ενός συστήματος θέρμανσης με φυσική κυκλοφορία του ψυκτικού υγρού έχει πολλά πλεονεκτήματα, τα κυριότερα από τα οποία περιλαμβάνουν:

• απλή εγκατάσταση, θέση σε λειτουργία και συντήρηση.
• μέγιστη απόδοση - το βαρυτικό δίκτυο θέρμανσης έχει υψηλή απόδοση και καθιστά δυνατή τη ρύθμιση του καθεστώτος θερμοκρασίας κάθε δωματίου ξεχωριστά.
• αποδοτικότητα - ένα δίκτυο θέρμανσης με βαρύτητα είναι ένα από τα λιγότερο ακριβά μεταξύ των υφιστάμενων συστημάτων θέρμανσης σπιτιού (εάν ληφθούν μέτρα για τη μείωση της θερμικής αγωγιμότητας τοίχων, δαπέδων και στεγών).
• αθόρυβος - η απουσία ηλεκτρικού εξοπλισμού που λειτουργεί ελαχιστοποιεί τον θόρυβο που συνοδεύει τη λειτουργία του κλιματικού συστήματος.
• ενεργειακή ανεξαρτησία - το δίκτυο βαρυτικής θέρμανσης που τίθεται σε λειτουργία θα λειτουργεί ακόμη και σε περίπτωση προσωρινής διακοπής της παροχής ηλεκτρικής ενέργειας, η οποία διαφορετικά θα χρειαζόταν για την τροφοδοσία των αντλιών.
• μεγάλη διάρκεια ζωής - με σωστή εγκατάσταση και σωστή συντήρηση, ο εξοπλισμός θέρμανσης θα λειτουργεί για περισσότερα από 35 χρόνια χωρίς να χρειάζεται μεγάλη ανακατασκευή.

Σύστημα θέρμανσης Gravity - εγγύηση ζεστασιάς και άνεσης στο σπίτι

Το κύριο μειονέκτημα της θέρμανσης με φυσική κυκλοφορία είναι η αδυναμία χρήσης της για μεγάλα κτίρια. Λόγω της χαμηλής πίεσης του υγρού, το μήκος των οριζόντιων τμημάτων των αγωγών δεν πρέπει να υπερβαίνει τα 30-35 μέτρα, διαφορετικά η απόδοση του συστήματος θα μειωθεί σημαντικά.

Επιπλέον, είναι απαραίτητο να υπάρχει τεχνικό δάπεδο στο πάνω μέρος του κτιρίου, όπου είναι τοποθετημένο το δοχείο διαστολής.

Επίσης, λόγω της χαμηλής αδράνειας, συνιστάται να αποφεύγεται η τοποθέτηση σωλήνων σε μη θερμαινόμενους χώρους, καθώς υπάρχει κίνδυνος παγώματος του ψυκτικού υγρού και, ως εκ τούτου, παραβίασης της ακεραιότητας των σωληνώσεων.

Ένα φυσικό σύστημα κυκλοφορίας είναι ίσως η καλύτερη λύση για τη διευθέτηση της θέρμανσης για μια μικρή εξοχική κατοικία. Ωστόσο, δεν είναι απολύτως κατάλληλο για ένα διαμέρισμα πόλης, μια θερινή κατοικία, όπου δεν αναμένεται να ζουν άνθρωποι όλο το χρόνο και ένα εξοχικό σπίτι με έκταση μεγαλύτερη από 100 τετραγωνικά μέτρα. μέτρα. Σε αυτή την περίπτωση, είναι καλύτερο να σταθούμε σε άλλες μεθόδους θέρμανσης, οι οποίες περιγράφονται στο παρακάτω βίντεο.

Σχέδιο εγκατάστασης συστημάτων θέρμανσης με βαρύτητα

Δεδομένου ότι η κυκλοφορία του νερού στο σύστημα θέρμανσης πραγματοποιείται χωρίς τη συμμετοχή αντλίας, για την ανεμπόδιστη ροή του ρευστού μέσω των γραμμών, πρέπει να έχουν διάμετρο μεγαλύτερη από ό,τι στο σχήμα όπου αναγκάζεται η κυκλοφορία του νερού. Το σύστημα βαρύτητας λειτουργεί μειώνοντας την αντίσταση που πρέπει να ξεπεράσει το νερό: όσο πιο μακριά είναι ο σωλήνας από τον λέβητα, τόσο πιο φαρδύς είναι.

Η θέρμανση νερού με φυσική κυκλοφορία μπορεί να έχει επάνω ή κάτω καλωδίωση. Όταν η καλωδίωση έχει σχεδιαστεί ως δύο σωλήνες, το θερμαινόμενο νερό εισέρχεται απευθείας σε κάθε μπαταρία και δεν περνά μέσα από αυτές μία προς μία, όπως σε ένα σχήμα μονού σωλήνα.

Η άνω καλωδίωση, στην οποία το ψυκτικό υγρό ανεβαίνει πρώτα στην οροφή και από εκεί κατεβαίνει στις μπαταρίες, είναι η πλέον κατάλληλη για την εγκατάσταση ενός τέτοιου σχεδίου. Εάν η καλωδίωση σχεδιάζεται χαμηλότερα. τότε κατασκευάζεται ένα κύκλωμα επιτάχυνσης: μια διαφορά ύψους στην οποία το νερό από τον λέβητα ανεβαίνει πρώτα, όπου εισέρχεται στη δεξαμενή διαστολής στο πάνω σημείο του αγωγού και στη συνέχεια κατεβαίνει στα θερμαντικά σώματα θέρμανσης.

Όσο ψηλότερα βρίσκεται η συσκευή θέρμανσης, τόσο μεγαλύτερη είναι η πίεση στο εσωτερικό του αγωγού. Επομένως, οι μπαταρίες των επάνω ορόφων συχνά ζεσταίνονται καλύτερα από αυτές των κάτω ορόφων. Αντίστοιχα, εάν κάνετε θέρμανση με φυσική κυκλοφορία δύο σωλήνων, οι μπαταρίες που βρίσκονται στο ίδιο επίπεδο με το λέβητα ή κάτω δεν ζεσταίνονται αρκετά.

Για να αποφευχθεί μια τέτοια κατάσταση, το λεβητοστάσιο είναι καλά θαμμένο, παρέχοντας μια αρκετά υψηλή πίεση ώστε το ψυκτικό υγρό να περάσει μέσα από τους σωλήνες με την απαιτούμενη ταχύτητα. Ο λέβητας τοποθετείται στο υπόγειο, περίπου 3 μέτρα κάτω από το κέντρο της χαμηλότερης αντίστασης θέρμανσης. Οι σωλήνες με ζεστό νερό, αντίθετα, ανυψώνονται όσο το δυνατόν ψηλότερα, τοποθετώντας μια δεξαμενή διαστολής στο υψηλότερο σημείο της κατασκευής και στη συνέχεια το νερό από τον σωλήνα παροχής κατεβαίνει στα καλοριφέρ.

Η επιλογή του σχεδίου του ανυψωτικού

Υπάρχουν δύο βασικές επιλογές:

1. Κάθετη βάση. Σε αυτή την περίπτωση, όλοι οι σωλήνες από τα θερμαντικά σώματα ενώνονται με το κεντρικό στοιχείο που διέρχεται από κάθε όροφο του σπιτιού. Τα πλεονεκτήματα της χρήσης του περιλαμβάνουν την απουσία κινδύνου κλειδαριών αέρα, τα μειονεκτήματα είναι το υψηλό κόστος (χρειάζονται περισσότεροι σωλήνες για τη σύνδεση του κεντρικού σωλήνα με τα καλοριφέρ).

Σύστημα θέρμανσης με κατακόρυφους ανυψωτήρες

1. Οριζόντια βάση. Όλα τα πάνελ θέρμανσης σε κάθε όροφο συνδέονται σε μία γραμμή παροχής. Πιο οικονομική επιλογή. Ωστόσο, σε αυτή την περίπτωση, είναι απαραίτητο να εγκαταστήσετε επιπλέον ειδικές βαλβίδες αέρα που θα εμποδίσουν τον «αερισμό» του δικτύου θέρμανσης, γεγονός που επηρεάζει την απόδοσή του.

Σχέδιο θέρμανσης με οριζόντιους ανυψωτήρες

Σημαντικά σημεία κατά την εγκατάσταση

Προκειμένου η θέρμανση με αναγκαστική κυκλοφορία να λειτουργεί χωρίς προβλήματα για μεγάλο χρονικό διάστημα, είναι απαραίτητο να εγκαταστήσετε σωστά σημαντικά εξαρτήματα από τα οποία εξαρτάται η απόδοση ολόκληρου του συστήματος.

Για να αυξηθεί η διάρκεια ζωής της αντλίας κυκλοφορίας, κόβεται στη γραμμή επιστροφής. Εξηγείται απλά. Το νερό κινείται μέσω του αγωγού επιστροφής σε ψυχρή μορφή, αφού η θερμότητα έχει ήδη δοθεί στις συσκευές θέρμανσης.Στο σχεδιασμό της αντλίας, οι κατασκευαστές χρησιμοποιούν μανσέτες και σφραγίδες από καουτσούκ, οι οποίες μπορούν να αλλάξουν τις ιδιότητες όταν βρίσκονται υπό συνεχή έκθεση σε υψηλές θερμοκρασίες. Το ψυχρό ψυκτικό που εισέρχεται στην επιστροφή δεν έχει σημαντική επίδραση στα ελαστικά μέρη, γεγονός που τους επιτρέπει να διατηρούν τις αρχικές τους ιδιότητες περισσότερο.

Για την εγκατάσταση συστήματος αναγκαστικής θέρμανσης μπορούν να χρησιμοποιηθούν σωλήνες με ελάχιστη διάμετρο. Ταυτόχρονα, είναι δυνατό να μειωθεί το κόστος εργασίας στη συσκευή του συστήματος θέρμανσης στο σπίτι. Εξάλλου, ο όγκος του ψυκτικού που γεμίζει το σύστημα μειώνεται. Αυτό, με τη σειρά του, επηρεάζει την επιλογή ενός δοχείου διαστολής κατάλληλου όγκου και ισχύος του αγορασμένου λέβητα θέρμανσης.

Σε συστήματα θέρμανσης με αναγκαστική κυκλοφορία, συνιστάται η χρήση σύγχρονων λεβήτων θέρμανσης, ο σχεδιασμός των οποίων προβλέπει την παρουσία αυτοματισμού. Αυτές οι συσκευές παρέχουν έλεγχο και ρύθμιση όλων των διαδικασιών με ελάχιστη ανθρώπινη παρέμβαση στη λειτουργία του εξοπλισμού. Το καύσιμο χρησιμοποιείται πιο αποτελεσματικά και η θερμοκρασία στο εσωτερικό του δωματίου ρυθμίζεται, λαμβάνοντας υπόψη διάφορους παράγοντες που επηρεάζουν την πορεία της διαδικασίας θέρμανσης του σπιτιού.

Διαγράμματα συστημάτων θέρμανσης

Το σχέδιο του συστήματος θέρμανσης εξαρτάται από διάφορα κριτήρια:

• μέθοδος σύνδεσης μπαταριών σε ανυψωτικά τροφοδοσίας. Υπάρχουν συστήματα ενός σωλήνα και δύο σωλήνων.
• θέσεις για την τοποθέτηση γραμμής που παρέχει ζεστό νερό. Είναι απαραίτητο να επιλέξετε μεταξύ της άνω και της κάτω καλωδίωσης.
• Σχέδια τοποθέτησης γραμμών: σύστημα αδιεξόδου ή διέλευση νερού στις διαδρομές.
• Οι ανυψωτήρες μπορούν να τοποθετηθούν οριζόντια ή κάθετα.

Ποια είναι η διαφορά μεταξύ αναγκαστικής και φυσικής κυκλοφορίας;

Η αναγκαστική κίνηση του ψυκτικού υγρού συνεπάγεται την κυκλοφορία του υγρού μέσω της γραμμής λόγω της δύναμης εργασίας της αντλίας. Το φυσικό σύστημα δεν χρειάζεται να χρησιμοποιήσει κανέναν εξοπλισμό, εδώ το ψυκτικό κινείται λόγω της διαφοράς στο βάρος του ζεστού και ήδη ψυχθέντος υγρού.

Σχέδιο ενός σωλήνα: πώς να ρυθμίσετε τη θερμοκρασία;

παρέχει διαφορά θερμοκρασίας

Για να διασφαλιστεί η ίδια θερμοκρασία σε δωμάτια διαφορετικών ορόφων, η επιφάνεια των συσκευών θέρμανσης στον κάτω όροφο θα πρέπει να είναι ελαφρώς μεγαλύτερη από ό,τι στους επάνω ορόφους. Ζεστό και ψυχρό υγρό στις επάνω συσκευές θέρμανσης εισέρχεται στα κάτω καλοριφέρ.

Σε ένα σύστημα μονού σωλήνα, μπορεί να υπάρχουν δύο εκδοχές κίνησης ρευστού: στην πρώτη περίπτωση, ένα μέρος πηγαίνει στην μπαταρία, το άλλο μέρος πηγαίνει πιο κάτω από τον ανυψωτήρα στα κάτω καλοριφέρ.

Στη δεύτερη περίπτωση, ολόκληρο το ψυκτικό διέρχεται από κάθε συσκευή, ξεκινώντας από την κορυφή. Η ιδιαιτερότητα αυτής της καλωδίωσης είναι ότι οι μπαταρίες στους κάτω ορόφους λαμβάνουν μόνο το ψυκτικό υγρό.

Και αν στην πρώτη επιλογή είναι δυνατή η ρύθμιση της θερμοκρασίας στα δωμάτια με τη βοήθεια βρύσων, τότε στη δεύτερη δεν μπορούν να χρησιμοποιηθούν, καθώς αυτό θα οδηγήσει σε μείωση της παροχής ψυκτικού σε όλες τις επόμενες μπαταρίες. Επιπλέον, το πλήρες κλείσιμο της βρύσης θα σταματήσει την κυκλοφορία του υγρού στο σύστημα.

Κατά την εγκατάσταση ενός συστήματος μονού σωλήνα, είναι καλύτερο να επιλέξετε μια καλωδίωση που καθιστά δυνατή τη ρύθμιση της παροχής νερού σε κάθε μπαταρία. Αυτό θα σας επιτρέψει να προσαρμόσετε τη θερμοκρασία σε μεμονωμένα δωμάτια και να κάνετε το σύστημα θέρμανσης πιο ευέλικτο και, επομένως, πιο αποτελεσματικό.

Δεδομένου ότι ένα σύστημα μονού σωλήνα μπορεί να είναι μόνο κορυφαίο, η τοποθέτησή του είναι δυνατή μόνο σε κατασκευές με σοφίτα. Εκεί πρέπει να είναι η γραμμή ανεφοδιασμού. Το κύριο μειονέκτημα είναι ότι η θέρμανση μπορεί να ξεκινήσει αμέσως μόνο σε όλο το σπίτι. Τα κύρια πλεονεκτήματα του συστήματος είναι η ευκολία εγκατάστασης και το χαμηλότερο κόστος.

Πώς να επιλέξετε ένα μοντέλο αντλίας κυκλοφορίας

Κατά την επιλογή του εξοπλισμού άντλησης, δίνεται προσοχή στην απλότητα και την αξιοπιστία της λειτουργίας του, καθώς και στην κατανάλωση ενέργειας. Εκτός από αυτές τις σημαντικές ιδιότητες, η ισχύς και η πίεση της αντλίας είναι σημαντικές.

Αυτά τα χαρακτηριστικά καθορίζονται από το μέγεθος του θερμαινόμενου δωματίου. Μπορείτε να ανατρέξετε στα ακόλουθα παραδείγματα:

• για κατοικίες εμβαδού 250 τ. μέτρα, αποκτούν αντλίες με πίεση 0,4 ατμόσφαιρες και χωρητικότητα 3,5 κυβικά μέτρα. μέτρα ανά ώρα?
• για κατοικίες των οποίων η έκταση κυμαίνεται από 250-350 τ. μέτρα, αποκτούν αντλίες πίεσης 0,6 ατμοσφαιρών και χωρητικότητας 4,5 κυβικών μέτρων. m/h;
• για κατοικίες με εμβαδόν άνω των 350 τ. μέτρα έως 800 τ. μέτρα, αγορά αντλιών με πίεση 0,8 atm. Και με χωρητικότητα 11 κυβ. m/h

Με μια πιο ακριβή επιλογή της αντλίας κυκλοφορίας για μια συγκεκριμένη εγκατάσταση, οι υπολογισμοί πραγματοποιούνται από ειδικούς, λαμβάνοντας υπόψη το μήκος ολόκληρου του συστήματος, τον αριθμό των εγκατεστημένων καλοριφέρ και τον τύπο τους, τις χρησιμοποιούμενες βαλβίδες διακοπής, τη διάμετρο οι σωλήνες, καθώς και το υλικό κατασκευής τους, το είδος του καυσίμου. Δείτε το άρθρο "Επιλογή και αποχρώσεις εγκατάστασης αντλίας κυκλοφορίας για θέρμανση" για περισσότερες λεπτομέρειες.

Η τοποθέτηση της αντλίας κυκλοφορίας στην παράκαμψη (jumper) διευκολύνει την αφαίρεση του εξοπλισμού για αντικατάσταση ή τακτικές επισκευές και συντήρηση

Η παρεμβολή στην κανονική κυκλοφορία του ψυκτικού στο σύστημα θέρμανσης μπορεί να είναι θύλακες αέρα που σχηματίζονται σε κάθε ψυγείο και σε σημεία όπου ο αγωγός ανεβαίνει κατακόρυφα. Μπορείτε να αντιμετωπίσετε τις συσσωρεύσεις αέρα εγκαθιστώντας βρύσες Mayevsky σε κάθε ψυγείο ή ειδικούς αυτόματους αεραγωγούς. Η εγκατάσταση αυτών των συσκευών θα αποτρέψει τον «αερισμό» μεμονωμένων τμημάτων του συστήματος και παραβιάσεις στη λειτουργία θέρμανσης που επηρεάζουν το μικροκλίμα στο δωμάτιο.

Τύποι ανοιχτών συστημάτων

Τέτοια συστήματα θέρμανσης νερού χωρίζονται σε τύπους ανάλογα με τη μέθοδο κυκλοφορίας και παράδοσης του ψυκτικού στα θερμαντικά σώματα με την επακόλουθη επιστροφή του πίσω στο λέβητα. Το θερμαινόμενο νερό μπορεί να κινηθεί κατά μήκος των αυτοκινητοδρόμων με δύο τρόπους:

• με τη βοήθεια της φυσικής κυκλοφορίας.
• τεχνητή ώθηση από την αντλία.

Λόγω των χαρακτηριστικών σχεδιασμού, δεν υπάρχει πρακτικά υπερβολική πίεση σε ένα ανοιχτό σύστημα θέρμανσης. Στο υψηλότερο σημείο είναι ίσο με το ατμοσφαιρικό και στο χαμηλότερο ανεβαίνει ελαφρά λόγω της υδροστατικής επίδρασης της στήλης του νερού. Η τιμή αυτής της πίεσης είναι μικρή, γεγονός που καθιστά δυνατή την οργάνωση της φυσικής κυκλοφορίας του ψυκτικού υγρού. Η αρχή βασίζεται στο γεγονός ότι ένα ψυκτικό υγρό με διαφορετικές θερμοκρασίες έχει διαφορετική πυκνότητα, και ως εκ τούτου μάζα. Παράδειγμα: 1 m3 νερού στους t = 40 ° C ζυγίζει 992 kg, αφού η θερμοκρασία ανέβει στους 60 ° C, η μάζα του 1 m3 πέφτει στα 983 kg.

Φαίνεται ότι η διαφορά είναι ασήμαντη. Παρόλα αυτά, επιτρέπει στο ψυχρό ψυκτικό με χαμηλή θερμοκρασία να εκτοπίζει το ελαφρύτερο ζεστό νερό από το λέβητα. Η φυσική (συναγωγή) κυκλοφορία συμβαίνει στους αγωγούς και τέτοια συστήματα ονομάζονται βαρύτητα ή βαρύτητα, επειδή η κίνηση σε αυτά συμβαίνει λόγω της βαρύτητας. Επομένως, η ταχύτητα της ροής του ψυκτικού στο δίκτυο και τα καλοριφέρ είναι χαμηλή, μόνο 0,1–0,3 m/s. Αλλά τέτοια συστήματα είναι εντελώς μη πτητικά, υπό την προϋπόθεση ότι συνεργάζονται μαζί τους λέβητες για ανοιχτό σύστημα θέρμανσης που δεν απαιτούν ηλεκτρική ενέργεια.

Σημείωση. Στα συστήματα βαρύτητας, οι γραμμές κατασκευάζονται με αυξημένες κλίσεις και διαμέτρους σωλήνων.

Προκειμένου να αυξηθεί ο ρυθμός ροής του νερού μέσω των σωλήνων και να μειωθεί ο χρόνος θέρμανσης των χώρων, ενσωματώνεται μια αντλία στη γραμμή που προέρχεται από τον λέβητα. Αναγκάζει το ψυκτικό να κινείται με ταχύτητα 0,3–0,7 m/s, λόγω της οποίας η μεταφορά θερμότητας είναι πιο έντονη και όλοι οι κλάδοι θερμαίνονται πιο ομοιόμορφα. Λόγω της παρουσίας της αντλίας, η απόσταση μεταξύ της πηγής θερμότητας και των μπαταριών μπορεί να αυξηθεί τόσο σε μήκος όσο και σε ύψος.

Η εγκατάσταση μιας μονάδας άντλησης σάς επιτρέπει να δημιουργήσετε μια ελαφρά υπερπίεση στο σύστημα θέρμανσης, η οποία επιτρέπει στο ψυκτικό να ρέει καλά στα θερμαντικά σώματα. Αυτό σαφώς βελτιώνει την απόδοση του συστήματος στο σύνολό του, αν και το καθιστά εξαρτημένο από τη διαθεσιμότητα ηλεκτρικής ενέργειας.

Σημείωση.Για να μην σταματήσει η θέρμανση μιας ιδιωτικής κατοικίας μαζί με μια διακοπή ρεύματος, είναι συνηθισμένο να εγκαταστήσετε μια αντλία κυκλοφορίας σε μια παράλληλη γραμμή παράκαμψης.

Οριζόντιοι και κάθετοι ανυψωτήρες

Εάν οι σωλήνες που συνδέουν όλες τις συσκευές θέρμανσης μεταξύ τους βρίσκονται σε οριζόντιο επίπεδο, αυτό είναι με οριζόντιο ανυψωτικό. Αυτή η προσέγγιση είναι πιο οικονομική, γιατί απαιτεί λιγότερους σωλήνες και απαιτεί μικρότερο κόστος εγκατάστασης. Οριζόντιος ανυψωτήρας θέρμανσης - μια γραμμή παροχής ζεστού νερού, πιο συνηθισμένη σε μονοώροφα κτίρια με μεγάλο μήκος, επειδή. με τέτοια διάταξη είναι πιο λογικό να συνδέουμε τα καλοριφέρ σε σειρά το ένα μετά το άλλο.

Ένας τέτοιος σχεδιασμός καθιστά δυνατή τη ρύθμιση ξεχωριστών συνθηκών θερμοκρασίας για τα δωμάτια, τη χρήση μετρητών θερμότητας. Το μειονέκτημα του σχεδιασμού είναι η εμφάνιση εμπλοκών αέρα στους σωλήνες. Για την εξάλειψη αυτού του προβλήματος, εγκαθίστανται γερανοί Mayevsky για την απελευθέρωση του πλεονάζοντος αέρα που προκύπτει.

Εάν το σύστημα θέρμανσης με αντλία περιλαμβάνει τη σύνδεση καλοριφέρ που βρίσκονται σε διαφορετικούς ορόφους σε μια κοινή γραμμή, τότε αυτό είναι ένα κατακόρυφο σύστημα θέρμανσης με ανύψωση. Με αυτό το σχέδιο εγκατάστασης, τα καλοριφέρ που θερμαίνουν ένα διαμέρισμα τροφοδοτούνται από διαφορετικούς ανυψωτήρες, γεγονός που καθιστά δύσκολο τον υπολογισμό της κατανάλωσης θερμότητας σε ένα μεμονωμένο διαμέρισμα. Σε ένα κατακόρυφο κύκλωμα θέρμανσης, η γραμμή τροφοδοσίας περνά κάτω από την οροφή του επάνω ορόφου ή στη σοφίτα και όλοι οι θερμαντήρες συνδέονται εν σειρά με τον κύριο ανυψωτήρα, ο οποίος βρίσκεται κατακόρυφα και διέρχεται από όλους τους ορόφους. Σχέδια αυτού του τύπου χρησιμοποιούνται σε πολυώροφα κτίρια κατοικιών. Κάθε όροφος μπορεί να συνδεθεί με κάθετο ανυψωτικό ξεχωριστά, αυτό θα σας φανεί χρήσιμο εάν το σπίτι τεθεί σε λειτουργία σταδιακά. Ένας κατακόρυφος ανυψωτήρας λύνει τα προβλήματα της συσσώρευσης αέρα στους σωλήνες, αλλά η εγκατάσταση ενός τέτοιου σχεδίου είναι πιο ακριβή.

Ο ανυψωτήρας μπορεί να διασχίσει ακριβώς το διαμέρισμα: διεισδύοντας στο πάτωμα και την οροφή σε κάθε δωμάτιο ή που βρίσκεται έξω από το σαλόνι. Στη δεύτερη επιλογή, φέρει μεγάλες απώλειες θερμότητας, οπότε «ντύνεται» με θερμομονωτική επίστρωση ή τοποθετείται σε μονωμένο άξονα. Σε ένα κύκλωμα με κατακόρυφο ανυψωτικό, είναι αδύνατο να κατασκευαστεί ενδοδαπέδια θέρμανση, είναι δύσκολο να διατηρηθεί η απαιτούμενη θερμοκρασία αέρα σε διαφορετικούς χώρους. Στους επάνω ορόφους είναι πιο ζεστό από ό,τι στους κάτω και οι ανυψωτήρες που βρίσκονται πιο μακριά από τη γραμμή τροφοδοσίας είναι πιο κρύοι από αυτούς που είναι πιο κοντά.

Εάν απευθείας στην πολλαπλή διανομής, και καθένα από αυτά έχει έναν σωλήνα τροφοδοσίας και έναν σωλήνα επιστροφής, ένα τέτοιο σχήμα ονομάζεται συλλέκτης ή δοκός. Αυτή η προσέγγιση είναι πιο ακριβή από τις προηγούμενες επιλογές, αλλά χρησιμοποιείται στην εγκατάσταση, επειδή. καθιστά δυνατή τη μείωση της χρήσης διαμορφωμένων στοιχείων και την ίδια ταχύτητα ψυκτικού σε όλα τα κυκλώματα.

Εγκατάσταση συστήματος θέρμανσης

Το κατά προσέγγιση κόστος κατασκευής μπορεί να κυμαίνεται από 4.000 έως 4.500 χιλιάδες δολάρια, αλλά αν το επιθυμείτε, μπορείτε να βρείτε φθηνότερες ή ακριβότερες επιλογές.

Είναι σημαντικό να θυμάστε ότι ένα σχέδιο που είναι πολύ φθηνό μπορεί να μην παρέχει στο σπίτι την απαραίτητη ποσότητα θερμότητας και ότι οι πολύ ακριβές επιλογές συχνά δεν ανταποκρίνονται στις προσδοκίες.

συμπέρασμα

Ποια συμπεράσματα μπορούν να εξαχθούν από όλα τα παραπάνω; Ένα σύστημα θέρμανσης κλειστού κυκλώματος με αναγκαστική κυκλοφορία είναι αρκετά αξιόπιστο και ανθεκτικό και αυτό το σχέδιο θα εξυπηρετήσει το σπίτι για πολλά χρόνια. Εάν είναι απαραίτητο, η φυσική κυκλοφορία μπορεί επίσης να χρησιμοποιηθεί σε κλειστό κύκλωμα, αλλά αυτή η επιλογή θα δημιουργήσει κάποια ταλαιπωρία, χωρίς την οποία θα ήταν πολύ πιθανό να γίνει χωρίς.

Με κυκλοφορία αντλίας - μια βολική και πρακτική επιλογή για την επίλυση του ζητήματος της παροχής θερμότητας για το σπίτι.
Σε αντίθεση με τα σχέδια στα οποία η κυκλοφορία είναι φυσική, η πίεση στο κύκλωμα με μοτίβο εξαναγκασμένης ροής υγρού είναι σταθερή και αρκετά ισχυρή. Αυτό καθιστά δυνατή τη χρήση σωλήνων μικρότερης διαμέτρου χωρίς μείωση της παροχής στο σύστημα θέρμανσης, διευκολύνει την επιλογή καλοριφέρ και εξοικονομεί χρήματα.

Το κύριο δομικό μέρος του κυκλώματος θέρμανσης είναι η αντλία κυκλοφορίας. Είναι υπεύθυνος για την παροχή νερού του λέβητα, σπρώχνει το θερμαινόμενο νερό μέσω των σωλήνων από το λέβητα στα καλοριφέρ. Το ήδη κρύο νερό επιστρέφει στο λέβητα μέσω των σωλήνων επιστροφής. Στο σχήμα υπάρχει απαραίτητα μια δεξαμενή διαστολής, η οποία ομαλοποιεί την πίεση στους σωλήνες και αναλαμβάνει την περίσσεια όγκου του νερού που διαστέλλεται όταν θερμαίνεται. Χάρη στην αντλία, η οποία παρέχει επαρκή ταχύτητα κίνησης του νερού, είναι δυνατή η σύνδεση όχι μόνο οριζόντιας, αλλά και θέρμανσης στο κεντρικό δίκτυο. Τα χαμηλής οριζόντιας θέρμανσης καλοριφέρ φαίνονται καλά σε κόγχες κάτω από μεγάλα παράθυρα και ένα κατακόρυφο ψυγείο είναι κατάλληλο για κάθετο άνοιγμα, δωμάτιο χωρίς παράθυρα.

Μειονεκτήματα και πλεονεκτήματα

Πρέπει να περιμένουμε πολύ

Ας μιλήσουμε πρώτα για τα μειονεκτήματα. Αυτή η προσέγγιση θα σας βοηθήσει να προσδιορίσετε εάν ένα τέτοιο σύστημα θέρμανσης είναι κατάλληλο για εσάς.

• Εάν δεν υπάρχει αντλία στο σύστημα, τότε πρέπει να περιμένετε αρκετό καιρό μέχρι το ζεστό νερό να φτάσει στις μπαταρίες και να περάσει μέσα από αυτές.
• Ανώμαλη θέρμανση των καλοριφέρ. Αυτό οφείλεται στην ίδια απόχρωση - ζεστό νερό από πάνω και κρύο από κάτω.
• Η εγκατάσταση πραγματοποιείται με ακριβότερους σωλήνες μεγάλης διαμέτρου.
• Είναι απαραίτητο να εγκαταστήσετε ένα ανοιχτό δοχείο διαστολής, με αποτέλεσμα το νερό να εξατμίζεται και να προστίθεται περιοδικά στο σύστημα. Η εγκατάσταση δοχείου διαστολής κλειστού τύπου μπορεί να υποβαθμίσει την απόδοση του συστήματος.
• Ο σχεδιασμός του δωματίου υποφέρει.
• Μην σπάτε την κλίση των σωλήνων, ακόμα κι αν χρειαστεί να παρακάμψετε τις πόρτες.
• Το σύστημα πρέπει να έχει όσο το δυνατόν λιγότερες στροφές.
• Όταν σχεδιάζετε ένα σύστημα θέρμανσης χωρίς αντλία, είναι απαραίτητο να προσδιορίσετε σωστά το επίπεδο των μπαταριών, του δοχείου διαστολής και του λέβητα, το οποίο πρέπει να εγκατασταθεί στο χαμηλότερο σημείο.

Πλεονεκτήματα

• Ηλεκτρονική ανεξαρτησία. Ακόμα κι αν εγκατασταθεί αντλία, σε περίπτωση διακοπής ρεύματος (ή βλάβης της αντλίας), το σύστημα θέρμανσης συνεχίζει να λειτουργεί.
• Η εγκατάσταση και η περαιτέρω συντήρηση δεν απαιτεί ειδικές δεξιότητες.
• Αθόρυβη λειτουργία.

Η αρχή λειτουργίας του συστήματος με φυσική κυκλοφορία

Το σύστημα θέρμανσης μιας ιδιωτικής κατοικίας με φυσική κυκλοφορία είναι δημοφιλές λόγω των ακόλουθων πλεονεκτημάτων:

• Εύκολη εγκατάσταση και συντήρηση.
• Δεν χρειάζεται να εγκαταστήσετε πρόσθετο εξοπλισμό.
• Ενεργειακή ανεξαρτησία - δεν απαιτείται πρόσθετο κόστος ηλεκτρικής ενέργειας κατά τη λειτουργία. Σε περίπτωση διακοπής ρεύματος, το σύστημα θέρμανσης συνεχίζει να λειτουργεί.

Η αρχή λειτουργίας της θέρμανσης νερού, χρησιμοποιώντας την κυκλοφορία βαρύτητας, βασίζεται σε φυσικούς νόμους. Όταν θερμαίνεται, η πυκνότητα και το βάρος του υγρού μειώνονται και όταν το υγρό μέσο κρυώσει, οι παράμετροι επανέρχονται στην αρχική τους κατάσταση.

Ταυτόχρονα, πρακτικά δεν υπάρχει πίεση στο σύστημα θέρμανσης. Σε τύπους θερμικής μηχανικής, η αναλογία είναι 1 atm. για κάθε 10 m πίεσης στήλης νερού. Ο υπολογισμός του συστήματος θέρμανσης ενός διώροφου κτιρίου θα δείξει ότι η υδροστατική πίεση δεν υπερβαίνει το 1 atm. σε μονώροφα κτίρια 0,5-0,7 atm.

Δεδομένου ότι το υγρό αυξάνεται σε όγκο όταν θερμαίνεται, για φυσική κυκλοφορία, θα χρειαστεί δοχείο διαστολής. Το νερό που διέρχεται από το κύκλωμα νερού του λέβητα θερμαίνεται, γεγονός που οδηγεί σε αύξηση του όγκου. Το δοχείο διαστολής πρέπει να βρίσκεται στην παροχή ψυκτικού υγρού, στην κορυφή του συστήματος θέρμανσης. Το καθήκον της δεξαμενής απομόνωσης είναι να αντισταθμίσει την αύξηση του όγκου του υγρού.

Το αυτοκυκλοφορούμενο σύστημα θέρμανσης μπορεί να χρησιμοποιηθεί σε ιδιωτικές κατοικίες, καθιστώντας δυνατές τις ακόλουθες συνδέσεις:

• Σύνδεση με ενδοδαπέδια θέρμανση - απαιτεί την εγκατάσταση αντλίας κυκλοφορίας, μόνο σε κύκλωμα νερού που βρίσκεται στο δάπεδο. Το υπόλοιπο σύστημα θα συνεχίσει να λειτουργεί με φυσική κυκλοφορία. Μετά από διακοπή ρεύματος, το δωμάτιο θα συνεχίσει να θερμαίνεται χρησιμοποιώντας εγκατεστημένα καλοριφέρ.
• Εργασία με λέβητα έμμεσης θέρμανσης νερού - είναι δυνατή η σύνδεση με σύστημα φυσικής κυκλοφορίας, χωρίς να απαιτείται σύνδεση εξοπλισμού άντλησης. Για να γίνει αυτό, ο λέβητας εγκαθίσταται στην κορυφή του συστήματος, ακριβώς κάτω από τη δεξαμενή διαστολής αέρα κλειστού ή ανοιχτού τύπου. Εάν αυτό δεν είναι δυνατό, τότε η αντλία εγκαθίσταται απευθείας στη δεξαμενή αποθήκευσης, τοποθετώντας επιπλέον μια βαλβίδα αντεπιστροφής για την αποφυγή ανακυκλοφορίας του ψυκτικού υγρού.

Σε συστήματα με βαρυτική κυκλοφορία, η κίνηση του ψυκτικού πραγματοποιείται με τη βαρύτητα. Λόγω της φυσικής διαστολής, το θερμαινόμενο υγρό ανεβαίνει στο τμήμα επιτάχυνσης και στη συνέχεια, κάτω από μια κλίση, «ρέει κάτω» μέσω των σωλήνων που συνδέονται με τα θερμαντικά σώματα πίσω στο λέβητα.

Καλωδίωση κάτω και άνω σχήμα αυτόνομης κυκλοφορίας

Ανάλογα με τους τύπους καλωδίωσης, τα κυκλώματα θέρμανσης χωρίζονται σε δομές όπου η καλωδίωση είναι κάτω και πάνω. Με την κάτω καλωδίωση, η γραμμή τροφοδοσίας τοποθετείται στο κάτω μέρος του σχεδίου ροής ψυκτικού, όπως και ο σωλήνας επιστροφής. Και οι δύο γραμμές βρίσκονται κάτω από τις θερμάστρες. Αυτό το σχέδιο έχει υψηλή υδραυλική σταθερότητα, είναι βολικό γιατί σας επιτρέπει να βγάλετε τους κάθετους σωλήνες των ανυψωτικών έξω από τα δωμάτια. Όλοι οι ρυθμιστές κυκλώματος (βαλβίδες, μηχανισμοί ασφάλισης) με αυτή τη διάταξη βρίσκονται στο ίδιο δωμάτιο, κατά κανόνα, αυτό είναι υπόγειο ή τεχνικό δάπεδο.

Η χαμηλότερη καλωδίωση των σωλήνων θέρμανσης εξοικονομεί θερμότητα, επειδή. δεν τοποθετούνται σε σοφίτες ή ενδιάμεσους χώρους. Το μειονέκτημα αυτού του τύπου θέρμανσης είναι η ανάγκη εγκατάστασης βαλβίδων εξαέρωσης για κάθε μπαταρία, καθώς και σταθερών βυσμάτων αέρα.

Με τον άνω τύπο καλωδίωσης, ο αγωγός με το ψυκτικό περνά στο πάνω μέρος του κυκλώματος θέρμανσης. Κατά κανόνα, βρίσκεται στη σοφίτα ή στο χώρο μεταξύ της οροφής και της οροφής. Οι σωλήνες επιστροφής τοποθετούνται κάτω από τα καλοριφέρ θέρμανσης. Ένα δοχείο διαστολής τοποθετείται στο υψηλότερο σημείο του κυκλώματος. Ρυθμίζει την πίεση στο εσωτερικό της δομής και εξαλείφει την εμφάνιση συμφόρησης αέρα. Αυτός ο τύπος θέρμανσης δεν μπορεί να εγκατασταθεί σε σπίτι όπου δεν υπάρχει κλίση στην οροφή. Το μείον της άνω καλωδίωσης είναι η αρνητική βαρυτική πίεση σε κάθετους σωλήνες. Αυτό παρεμβαίνει στη ροή του νερού και μειώνει την υδραυλική σταθερότητα. Με την επάνω καλωδίωση, είναι αδύνατο να αποστραγγίσετε τα ανυψωτικά κεντρικά.

Εκτός από την κάτω και την άνω καλωδίωση, υπάρχει επίσης μια μικτή: η γραμμή τροφοδοσίας τρέχει από πάνω και ο αγωγός επιστροφής τρέχει στο κάτω μέρος της δομής θέρμανσης. Αυτή η προσέγγιση είναι λογική εάν ένα πολυώροφο κτίριο έχει το δικό του αυτόνομο λέβητα που βρίσκεται κάτω από την οροφή.

φυσική κυκλοφορία

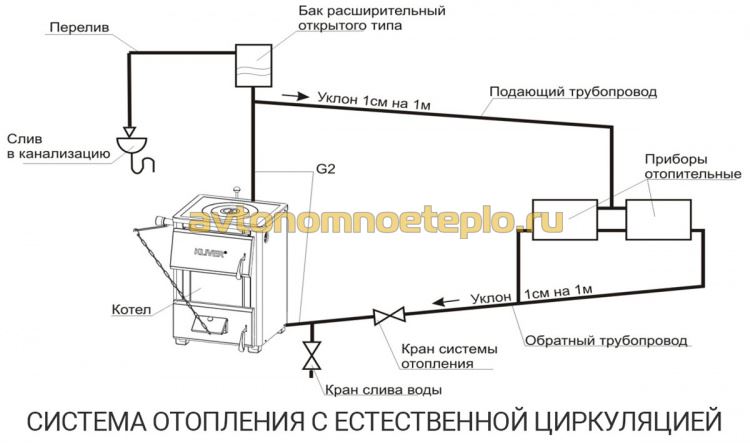

Κατά προσέγγιση διάγραμμα συστήματος

Το κύριο ζήτημα του συστήματος φυσικής κυκλοφορίας είναι το ζήτημα που καθορίζει τη δύναμη κίνησης του ψυκτικού προς τις συσκευές θέρμανσης και πίσω στο λέβητα. Η δύναμη κίνησης του θερμαινόμενου ψυκτικού εμφανίζεται λόγω του γεγονότος ότι το ψυκτικό θερμαίνεται σε μια γεννήτρια θερμότητας, ενώ στις συσκευές θέρμανσης αυτό το ψυκτικό υγρό ψύχεται και το θερμαινόμενο ψυκτικό το πιέζει προς τα έξω. Με άλλα λόγια, το ψυκτικό, που έχει θερμανθεί στη γεννήτρια θερμότητας σε μια συγκεκριμένη θερμοκρασία, έχει μικρότερη μάζα από το ψυκτικό στην ψυχρή κατάσταση.

Έτσι, το νερό που θερμαίνεται στην επιθυμητή θερμοκρασία ανεβαίνει προς μια συγκεκριμένη κατεύθυνση στον κύριο ανυψωτήρα και διανέμεται μέσω σωληνώσεων σε όλες τις συσκευές θέρμανσης, δηλαδή στα καλοριφέρ. Μετά από λίγο, το ψυκτικό στα θερμαντικά σώματα κρυώνει, δίνοντας τη θερμότητά του στο μέταλλο, γεγονός που το κάνει βαρύ. Μέσω ειδικά τοποθετημένων σωλήνων προς την αντίθετη κατεύθυνση, το ψυκτικό υγρό μεταφέρεται πίσω στον λέβητα θέρμανσης, όπου εκτοπίζει το ζεστό νερό από τη γεννήτρια θερμότητας με τη μάζα του.

Ένας τέτοιος κύκλος κίνησης του ψυκτικού στο σύστημα θέρμανσης θα επαναληφθεί μέχρι να λειτουργήσει ο λέβητας θέρμανσης, με αποτέλεσμα το ψυκτικό υγρό να κυκλοφορεί μέσω της γραμμής του σωλήνα.Τα συστήματα θέρμανσης με φυσική κυκλοφορία έχουν διαφορετικές δυνάμεις πίεσης, γεγονός που οδηγεί σε διαφορετική ένταση κυκλοφορίας και θέρμανση των συσκευών θέρμανσης. Η δύναμη κίνησης του ψυκτικού στο σύστημα θέρμανσης εξαρτάται από τις διαφορετικές πυκνότητες και βάρη του κρύου και του ζεστού ψυκτικού.

Από αυτό μπορούμε να συμπεράνουμε ότι η πίεση στο σύστημα θέρμανσης και η δύναμη της κίνησης του νερού εξαρτάται από τη συνολική διαφορά μεταξύ ζεστού και κρύου ψυκτικού. Με άλλα λόγια, όσο μεγαλύτερη είναι αυτή η διαφορά, τόσο μεγαλύτερη είναι η δύναμη κίνησης του ψυκτικού στο σύστημα θέρμανσης, στο οποίο το ψυκτικό κυκλοφορεί φυσικά. Μεταξύ άλλων, η πίεση στο σύστημα θέρμανσης και η δύναμη κίνησης του θερμαινόμενου ψυκτικού εξαρτάται από το ύψος στο οποίο βρίσκεται ο θερμαντήρας σε σχέση με τη γεννήτρια θερμότητας.

Κατά κανόνα, το ψυκτικό σε ένα απλό σύστημα θέρμανσης τύπου νερού θερμαίνεται έως και 95 μοίρες, ενώ το ψυκτικό υγρό έχει θερμοκρασία όχι μεγαλύτερη από 70 μοίρες. Από αυτούς τους δείκτες, είναι δυνατό να προσδιοριστεί η συνολική πίεση στο σύστημα θέρμανσης και η δύναμη κίνησης του ψυκτικού υγρού στους άνω και κάτω θερμαντήρες. Για να φανταστεί κανείς οπτικά την κατανομή μεταξύ των άνω και κάτω καλοριφέρ στο σύστημα θέρμανσης, είναι απαραίτητο να σχεδιάσετε ένα είδος διαγράμματος.

Στο κέντρο συμβολίζουμε τον λέβητα θέρμανσης, από τον οποίο η καλωδίωση πηγαίνει στα πάνω και κάτω καλοριφέρ, κλείνοντας απέναντι από τον ίδιο τον λέβητα. Τραβώντας μια γραμμή μεταξύ των άνω και κάτω συσκευών θέρμανσης (καλοριφέρ), θα πάρουμε το όριο διαφοράς θερμοκρασίας από 95 έως 70 βαθμούς. Στη συνέχεια, εξετάστε τη διαδικασία θέρμανσης.

Διάγραμμα συστήματος

Ο λέβητας θέρμανσης θερμαίνει το ψυκτικό υγρό, στην περίπτωσή μας νερό, το οποίο, λόγω της πίεσης που σχηματίζεται, αρχίζει να μετακινείται από τη μια θερμάστρα στην άλλη. Όταν το ψυκτικό διασχίσει τη γραμμή που έχουμε χαράξει και πάει στις συσκευές θέρμανσης του κάτω ορόφου, η θερμοκρασία του θα είναι πολύ χαμηλότερη και το ψυκτικό θα βγει από το τελευταίο καλοριφέρ με θερμοκρασία μόνο 70 μοίρες. Κατά την εκτέλεση της κίνησης του ψυκτικού από το ψυγείο στο ψυγείο, δεν πρέπει να ξεχνάμε ότι μέρος της θερμοκρασίας δίνεται στους ίδιους τους σωλήνες, με αποτέλεσμα η θερμοκρασία του ψυκτικού υγρού να μειώνεται συνεχώς.

Από αυτό μπορούμε ευθαρσώς να συμπεράνουμε ότι οι θερμαντήρες που βρίσκονται πάνω από τη γραμμή διαχωρισμού του συστήματος θα θερμαίνονται περισσότερο από εκείνους που βρίσκονται στον κάτω όροφο.

Όλα αυτά οδηγούν στο γεγονός ότι η χρήση αυτού του συστήματος θέρμανσης για διώροφα σπίτια είναι άσχετη, επειδή ο πρώτος όροφος θα είναι συνεχώς πιο κρύος από τον δεύτερο. Επιπλέον, όταν χρησιμοποιείτε ένα σύστημα θέρμανσης δύο σωλήνων, όταν τα θερμαντικά σώματα βρίσκονται κάτω από τον ίδιο τον λέβητα ή στο ίδιο επίπεδο με αυτόν, είναι σχεδόν αδύνατο να επιτευχθεί σωστή κυκλοφορία του ψυκτικού χωρίς τη χρήση βοηθητικών μηχανισμών.

Για αυτούς τους προφανείς λόγους, η θέση του λέβητα θέρμανσης πρέπει να είναι τέτοια ώστε οι συσκευές θέρμανσης να βρίσκονται σε ένα επίπεδο πάνω από τον ίδιο τον λέβητα. Για να γίνει αυτό, οι λέβητες θέρμανσης τοποθετούνται σε μια μικρή εσοχή και το σύστημα θέρμανσης ανυψώνεται ελαφρά σε μια ορισμένη γωνία για να επιτευχθεί η σωστή πίεση και η σωστή φυσική κυκλοφορία του ψυκτικού υγρού. Τέτοιες προφανείς ελλείψεις στερούνται τυπικών συστημάτων θέρμανσης ενός σωλήνα.
