Σύστημα θέρμανσης Cascade

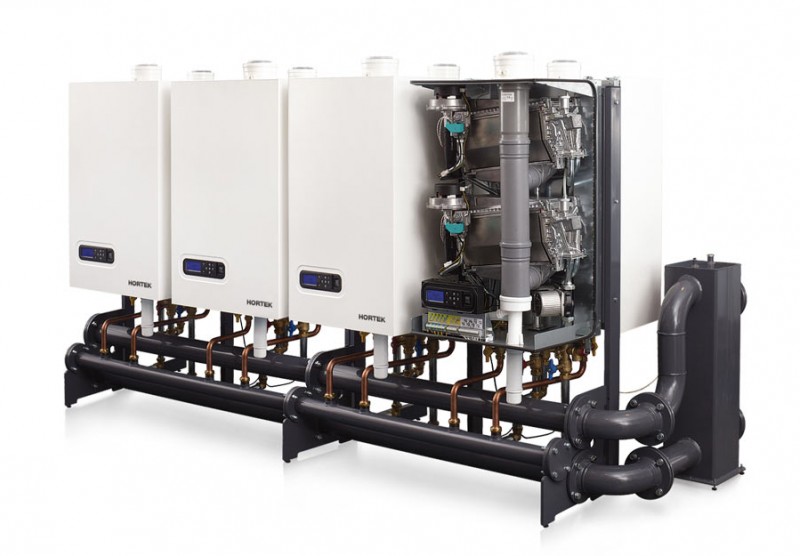

Η αρχή λειτουργίας της εγκατάστασης καταρράκτη

Οι μικροί λέβητες, με έλεγχο προγράμματος, περνούν τη διαδικασία σύνδεσης σε ένα σύστημα μέσω ψυκτικού υγρού. Αυτό καθιστά δυνατή την ομαλή και απρόσκοπτη ρύθμιση της ισχύος ολόκληρου του συστήματος λέβητα. Αυτός ο εξοπλισμός λέβητα χρησιμοποιεί ενημερωτικές τεχνολογίες που σας επιτρέπουν να ελέγχετε τέλεια το σύστημα κατά τη λειτουργία.

Το σύστημα λειτουργεί ανεξάρτητα, δεν χρειάζεται ανθρώπινη παρέμβαση. Οι λέβητες Cascade είναι η απάντηση στις απαιτήσεις των χρηστών, δηλαδή στην κατανάλωση θερμότητας και ζεστού νερού.

Για παράδειγμα, κατά την εγκατάσταση 10 λεβήτων αερίου με ισχύ 80 kW ο καθένας, η συνολική ισχύς θα είναι 800 kW (10 * 80 kW = 800 kW) και η ελάχιστη ισχύς θα είναι 26 kW (800 * 3,3 / 100 = 26 kW κατά τη ρύθμιση της ισχύος 40% - 100%).

Πλεονεκτήματα αυτών των εγκαταστάσεων θέρμανσης:

• τη δυνατότητα απόκτησης ισχύος έως 1 mW.
• αποστολή?
• Ο μη ρυπογόνος εξοπλισμός είναι μια σημαντική περιβαλλοντική πτυχή.
• οικονομική ελκυστικότητα·
• εξοικονόμηση κατά τη χρήση?
• πλήρης αυτονομία·
• τοποθέτηση οπουδήποτε (οροφή, δωμάτιο, επέκταση).
• γρήγορη εγκατάσταση προετοιμασμένου εξοπλισμού και εγκαταστάσεων.
• μεγάλη διάρκεια ζωής ·
• έλλειψη κατασκευής μεγάλων και αντιαισθητικών εξωτερικών θερμικών διαδρομών.
• τηλεχειριστήριο.

Τα παραδοσιακά συστήματα λέβητα είναι κατώτερα από τον κλιμακωτό λέβητα όσον αφορά τη διάρκεια ζωής. Η επίτευξη μιας τέτοιας αξιοπιστίας έγκειται στην κοινή εργασία πολλών μονάδων που συνεργάζονται και στοχεύουν σε έναν κοινό στόχο. Το σύστημα εργασίας είναι προγραμματισμένο έτσι ώστε κάθε μέρα ο επόμενος λέβητας να αναλαμβάνει την εκκίνηση όλου του εξοπλισμού θέρμανσης: σήμερα ξεκινά να λειτουργεί ο πρώτος λέβητας και αύριο θα είναι ο τελευταίος στη λίστα αναμονής. Επομένως, ο πόρος κάθε λέβητα δεν εξαντλείται.

Ρύζι. 2

Η σύνδεση λεβήτων για παραγωγή ζεστού νερού, εκτός από την κύρια μονάδα, στην καθημερινή ζωή είναι επίσης ένα πλεονέκτημα ενός λέβητα καταρράκτη. Αντίστοιχα, έχοντας 10 λέβητες στο σύστημα, μπορούν να εγκατασταθούν 9 λέβητες. Ακόμη και μικροί όγκοι κάθε λέβητα θα προσθέσουν μια τεράστια παροχή νερού.

Μπορείτε να τοποθετήσετε το σύστημα λέβητα οπουδήποτε, δεν έχει σημασία: μια σοφίτα, ένα υπόγειο, ένα προσαρτημένο δωμάτιο. Το λογισμικό διαχείρισης λεβητοστασίου (Εικόνα 2) ελέγχει τη ρυθμισμένη θερμοκρασία για μια συγκεκριμένη χρονική περίοδο. Ο απαιτούμενος αριθμός μονάδων προσελκύεται για να διατηρηθεί η απαιτούμενη χωρητικότητα. Λάθος δεν θα συμβεί, αφού απουσιάζει ο «ανθρώπινος παράγοντας».

Ο κλιματικός έλεγχος των χώρων παρέχεται πλήρως και αυτόνομα. Σε περίπτωση υπέρβασης των ενδείξεων θερμοκρασίας, το πρόγραμμα θα απενεργοποιήσει το ίδιο το σύστημα και, εάν είναι απαραίτητο, θα ξεκινήσει ο κλιματισμός. Με έναν δείκτη χαμηλής θερμοκρασίας, όλα γίνονται ακριβώς το αντίθετο. Ο αποστολέας, χρησιμοποιώντας ένα μόντεμ, από τον δικό του υπολογιστή θα μπορεί να παρακολουθεί την κατάσταση του εξοπλισμού.

Εξαγωγή καπνού ενός καταρράκτη λεβήτων

Η απομάκρυνση καπνού του συστήματος εξαρτάται από τον τύπο των λεβήτων αερίου και πραγματοποιείται με τις ακόλουθες μεθόδους:

1. Ξεχωριστές ομοαξονικές καμινάδες.
2. Ξεχωριστές καμινάδες υπερτροφοδοτούμενων λεβήτων.
3. Ομαδική εξάτμιση καπνού με όπισθεν αποσβεστήρες καπνού.
4. Φυσική αφαίρεση καπνού - ομαδική ή ατομική.

Με την ομαδική αφαίρεση καπνού, δεν συνδέονται περισσότεροι από 4 λέβητες σε μια κοινή καμινάδα. Με ομοαξονική συλλογική εξάτμιση καπνού, κάθε λέβητας είναι εξοπλισμένος με βαλβίδα αντεπιστροφής καπνού. Αποτρέπει τη διείσδυση καπνού στο δωμάτιο όταν η γεννήτρια θερμότητας είναι σε αδράνεια.

Οι καμινάδες κατασκευάζονται με κλίση 5 έως 10% προς τους λέβητες. Κατά την κατασκευή ενός συστήματος καυσαερίων για λέβητες με ανοιχτό θάλαμο καύσης, είναι απαραίτητο να γίνει ένας αεροδυναμικός υπολογισμός της κοινής καμινάδας για να εξασφαλιστεί το απαραίτητο βύθισμα.

Κύκλωμα θέρμανσης με πλεονεκτήματα και μειονεκτήματα βρόχου Tichelman

Τα συστήματα θέρμανσης δύο σωλήνων μιας ιδιωτικής κατοικίας, κατά κανόνα, είναι αδιέξοδα συστήματα, γεγονός που οδηγεί στο γεγονός ότι στο τελευταίο καλοριφέρ, λόγω της μεγαλύτερης απόστασης, η πίεση και η ροή του ψυκτικού υγρού είναι ασθενέστερες, αντίστοιχα, η θερμάστρα θερμαίνει χειρότερα. Αυτό το πρόβλημα επιλύεται αυξάνοντας τον αριθμό των τμημάτων του ψυγείου ή προσθέτοντας ρυθμιστές σε κάθε ψυγείο.

Η δεύτερη λύση, η οποία χρησιμοποιείται κατά την εγκατάσταση συστημάτων θέρμανσης δύο σωλήνων για μια ιδιωτική κατοικία, είναι η εξισορρόπηση του συστήματος.

Το σχέδιο του Tichelman είναι αρκετά απλό. Στο κλασικό σχήμα δύο σωλήνων, η κύρια θέρμανση επιστροφής ξεκινά από το τελευταίο καλοριφέρ και τελειώνει με τον λέβητα και η παροχή ξεκινά από τον λέβητα και τελειώνει με το τελευταίο καλοριφέρ.

Τα χαρακτηριστικά του βρόχου Tichelman είναι ότι η "επιστροφή" ξεκινά από το πρώτο ψυγείο, φτάνει στο τελευταίο και επιστρέφει στον λέβητα και η παροχή, όπως στο κλασικό σχήμα, ξεκινά από τον λέβητα και τελειώνει με το τελευταίο ψυγείο.

Αποδεικνύεται ότι το πρώτο ψυγείο από τον λέβητα είναι το πρώτο στην παροχή και το τελευταίο στην επιστροφή, αντίστοιχα, το τελευταίο ψυγείο είναι το τελευταίο στην παροχή, αλλά το πρώτο στην επιστροφή.

Αυτό είναι ένα είδος συστήματος άμεσης ροής στο οποίο το ψυκτικό υγρό στο δίκτυο θέρμανσης τροφοδοσίας και επιστροφής κινείται προς την ίδια κατεύθυνση.

Αυτό το σχήμα σας επιτρέπει να παρέχετε ομοιόμορφη αντίσταση και ροή σε συστήματα δύο σωλήνων.

Πλεονεκτήματα και μειονεκτήματα του βρόχου Albert Tichelmann

Τα συστήματα θέρμανσης δύο σωλήνων μιας ιδιωτικής κατοικίας, τα οποία εγκαταστάθηκαν σύμφωνα με το σχέδιο Tichelman, έχουν τα πλεονεκτήματα των συστημάτων μονοσωλήνων άμεσης ροής ("Leningradka") και συστημάτων δύο σωλήνων, καθώς και ορισμένα πρόσθετα πλεονεκτήματα.

Πρώτα απ 'όλα, σημειώνουμε την ισορροπία του συστήματος και την απουσία ανάγκης εγκατάστασης διάφορου εξοπλισμού προσαρμογής, ο οποίος είναι αρκετά ακριβός.

Ταυτόχρονα, η ροή ψυκτικού σε όλο το σύστημα είναι η ίδια και η λειτουργία του εξοπλισμού παραγωγής θερμότητας είναι βέλτιστη και έχει υψηλή απόδοση.

Τα μειονεκτήματα του συστήματος Tichelman περιλαμβάνουν την ανάγκη χρήσης πρόσθετων σωλήνων και κατά προτίμηση μεγάλης διαμέτρου, και αυτά είναι πρόσθετο κόστος.

Επιπλέον, τα αρχιτεκτονικά χαρακτηριστικά μιας ιδιωτικής κατοικίας δεν επιτρέπουν πάντα την εγκατάσταση ανοιχτού συστήματος θέρμανσης με τρεις σωλήνες. Για παράδειγμα, οι πόρτες και μια σειρά από άλλες αρχιτεκτονικές μορφές μπορεί να παρεμποδίσουν την εγκατάσταση ενός συστήματος θέρμανσης αυτού του τύπου.

Επομένως, δεν είναι πάντα δυνατό να οργανωθεί μια κυκλική κίνηση του ενδιάμεσου ψυκτικού σε ένα σύστημα θέρμανσης δύο σωλήνων μιας ιδιωτικής κατοικίας.

Σημειώνουμε επίσης ότι στις περισσότερες περιπτώσεις, κατά την εγκατάσταση συστημάτων θέρμανσης επιστροφής αναστρέψιμου τύπου σύμφωνα με το σχήμα Tichelman, χρησιμοποιείται οριζόντια καλωδίωση.

Όσον αφορά τα άλλα χαρακτηριστικά και τον εξοπλισμό θέρμανσης και τις γεννήτριες θερμότητας που χρησιμοποιούνται, ο βρόχος Tichelman δεν διαφέρει από τους αντίστοιχους δύο σωλήνων.

Χαρακτηριστικά λειτουργίας και αρχή λειτουργίας

Πρώτα πρέπει να τονίσετε ότι ολόκληρη η δομή θα μοιάζει με έναν απλό λέβητα που συνδέεται με καλοριφέρ. Αλλά στην πραγματικότητα, όλοι οι χρησιμοποιημένοι κόμβοι έχουν τα δικά τους χαρακτηριστικά, που δημιουργήθηκαν μόνο για παρόμοιο εξοπλισμό. Ακριβώς με βάση αυτό, οι ειδικοί θα πρέπει να ασχοληθούν με μια τέτοια εγκατάσταση εάν υπάρχει ένα ολοκληρωμένο έργο (βλ. επίσης το άρθρο «Επιλογή καλοριφέρ θέρμανσης: κριτήρια επιλογής που υπαγορεύονται από την πρακτική»).

Λέβητας και τα πλεονεκτήματά του

Είναι θεμελιωδώς σημαντικό να δηλώσετε αμέσως ότι τέτοιοι λέβητες είναι από τους πιο οικονομικούς. Μαζί με αυτό, η τιμή τους, ως εξοπλισμός, είναι επίσης σχετικά μικρή.

Δεδομένου αυτού, πιστεύεται ότι ένα τέτοιο σύστημα θα είναι όσο το δυνατόν πιο αποδοτικό και θα μειώσει το κόστος θέρμανσης.

Η αρχή λειτουργίας αυτού του εξοπλισμού βασίζεται στην πορεία πόλωσης του νερού μέσω εναλλασσόμενου ρεύματος

Με βάση αυτό, η ισχύς ολόκληρου του συστήματος μερικές φορές δεν φτάνει ούτε τα 400 watt.
Ιδιαίτερη προσοχή πρέπει να δοθεί στο γεγονός ότι για την αποτελεσματική υλοποίηση παρόμοιου έργου απαιτείται η ύπαρξη άνοδος από ειδικά τεχνολογικά υλικά που δεν περιέχουν ούτε οξύ ούτε αλκάλια. Η ίδια απαίτηση τίθεται στην πραγματικότητα σε ολόκληρο τον αυτοκινητόδρομο.

Για πιο αποτελεσματική μεταφορά νερού σε παρόμοια σχέδια, χρησιμοποιούνται μικρές αντλίες. Αλλά εκτός αυτού, αν λάβουμε υπόψη το πρόσθετο κόστος της λειτουργίας τους, τότε παρόλα αυτά, η εξοικονόμηση δεν θα είναι τεράστια.

Συμβουλή! είναι καλύτερο να αγοράσετε ένα πλήρες σετ του απαραίτητου εξοπλισμού από έναν κατασκευαστή. Αυτό θα βοηθήσει στην αποφυγή ασυνεπειών κατά τη σύνδεση.

Καλοριφέρ

Την εποχή που αναφέρονται τα ανοδιωμένα καλοριφέρ, πολύ συχνότερα εννοούν προϊόντα αλουμινίου επικαλυμμένα με προστατευτική στρώση με την εφαρμογή της μεθόδου ηλεκτρόλυσης. Αλλά αμέσως πρέπει να ειπωθεί ότι αυτά τα σχέδια αναπτύχθηκαν αρχικά μόνο για να λειτουργήσουν με αυτούς τους λέβητες.

Το γεγονός είναι ότι η πόλωση του νερού είναι μια ενεργή διαδικασία που απαιτεί συμμόρφωση με μια ολόκληρη σειρά συνθηκών προκειμένου να επιτευχθεί ένα εξαιρετικό αποτέλεσμα, ιδίως η απουσία οξέων, αλάτων και άλλων στοιχείων ικανών να λάβουν μέρος στην αντίδραση.

Λαμβάνοντας υπόψη τέτοια χαρακτηριστικά θέρμανσης, δημιουργήθηκε ένα ανοδιωμένο θερμαντικό σώμα, το οποίο πρέπει να αντέχει αυτές τις αντιδράσεις και να έχει επαρκές επίπεδο μεταφοράς θερμότητας. Αξίζει να τονιστεί ότι τέτοιος ψεκασμός πραγματοποιείται και στο εξωτερικό του προϊόντος για την προστασία του από εξωτερικούς παράγοντες.

Ιδιαίτερη προσοχή πρέπει να δοθεί στο γεγονός ότι υπάρχουν μπαταρίες που έχουν ενσωματωμένα ανεξάρτητα ηλεκτρόδια. Έχοντας αυτό υπόψη, το τελικό προϊόν μετατρέπεται σε ατομικά συστήματα θέρμανσης που μπορούν να μεταφερθούν

Αλλά το στρας θα πρέπει να τονίσει ότι η απόδοση του στοιχείου είναι συγκρίσιμη με ένα απλό ηλεκτρικό στοιχείο θέρμανσης.

Συμβουλή! Είναι θεμελιωδώς σημαντικό να κατανοήσουμε ότι η χρήση λεβήτων για να καταστεί δυνατή η διακοπή της ανησυχίας για υπερθέρμανση, αλλά αυτό δεν σημαίνει ότι είναι δυνατή η αποσυναρμολόγηση των προστατευτικών βαλβίδων ή φίλτρων. Εάν γίνει λάθος χειρισμός, επιπλέον, ένα τέτοιο σύστημα μπορεί να γίνει μη ασφαλές.

Συμβουλή ειδικού

Οι τυπικές οδηγίες εγκατάστασης για τέτοια προϊόντα μπορεί να φαίνονται πολύ απλές και πλήρως κατανοητές. Αλλά οι περισσότεροι κατασκευαστές για τον εξοπλισμό συνιστούν ανεπιφύλακτα τη χρήση των υπηρεσιών ειδικών. Μαζί με αυτό, μερικά από αυτά απαιτούν την παρουσία αυστηρά καθορισμένων πλοιάρχων.

Πρόσφατα, τα μονωμένα δάπεδα που λειτουργούν με βάση τα ίδια συστήματα έχουν γίνει ιδιαίτερα δημοφιλή. Αυτή είναι μια αρκετά οικονομική επιλογή για να οργανώσετε θέρμανση εσωτερικού χώρου υψηλής ποιότητας χωρίς να καταφύγετε στη χρήση μπαταριών. Αλλά οι πλοίαρχοι συμβουλεύουν να συνδυάσουν αυτά τα σχέδια, δημιουργώντας διάφορα περιγράμματα.
Ένας σαφής δείκτης της ποιότητας του εξοπλισμού είναι μια τεράστια περίοδος εγγύησης

Αυτό είναι ιδιαίτερα σημαντικό εάν ο κατασκευαστής διαθέτει προσωπικά κέντρα σέρβις.

https://youtube.com/watch?v=S8gy75gxLz8

Παράλληλη σύνδεση λεβήτων υπέρ και κατά

Εξετάσαμε τους κύριους λέβητες παραπάνω. Τώρα εξετάστε τη σύνδεση των εφεδρικών λεβήτων, οι οποίοι θα πρέπει να είναι στο σύστημα οποιουδήποτε σύγχρονου σπιτιού.

Εάν οι εφεδρικοί λέβητες συνδέονται παράλληλα, τότε αυτή η επιλογή έχει τα πλεονεκτήματα και τα μειονεκτήματά της.

Τα πλεονεκτήματα της παράλληλης σύνδεσης εφεδρικών λεβήτων είναι τα εξής:

• Κάθε λέβητας μπορεί να συνδεθεί και να αποσυνδεθεί ανεξάρτητα ο ένας από τον άλλο.
• Μπορείτε να αντικαταστήσετε κάθε γεννήτρια θερμότητας με οποιονδήποτε άλλο εξοπλισμό. Μπορείτε να πειραματιστείτε με τις ρυθμίσεις του λέβητα.

Μειονεκτήματα της παράλληλης σύνδεσης εφεδρικών λεβήτων:

• Θα πρέπει να δουλέψουμε περισσότερο με σωληνώσεις λέβητα, να συγκολλήσουμε σωλήνες πολυπροπυλενίου περισσότερο, να συγκολλήσουμε χαλύβδινους σωλήνες περισσότερο.
• Ως αποτέλεσμα, θα χρησιμοποιηθούν περισσότερα υλικά, σωλήνες και εξαρτήματα και βαλβίδες.
• Οι λέβητες δεν θα μπορούν να συνεργαστούν, σε ένα ενιαίο σύστημα, χωρίς τη χρήση πρόσθετου εξοπλισμού - υδραυλικά βέλη.
• Ακόμη και μετά τη χρήση του υδραυλικού βέλους, παραμένει η ανάγκη για πολύπλοκη ρύθμιση και συντονισμό ενός τέτοιου συστήματος λεβήτων ανάλογα με τη θερμοκρασία της παροχής νερού στο σύστημα και.

Τα υποδεικνυόμενα πλεονεκτήματα και μειονεκτήματα της παράλληλης σύνδεσης μπορούν να εφαρμοστούν τόσο στη σύνδεση της κύριας και εφεδρικής γεννήτριας θερμότητας όσο και στη σύνδεση δύο ή περισσότερων γεννητριών εφεδρικής θερμότητας σε οποιοδήποτε τύπο καυσίμου.

Τρόποι λειτουργίας ελεγκτών

Οι περισσότεροι ελεγκτές καταρράκτη είναι ικανοί να λειτουργούν σε τουλάχιστον δύο τρόπους λειτουργίας. Στη λειτουργία θέρμανσης, εφαρμόζεται η αρχή ελέγχου με αντιστάθμιση καιρού, δηλαδή η καθορισμένη τιμή για τη θερμοκρασία του θερμαντικού μέσου που παρέχεται στο σύστημα εξαρτάται από την εξωτερική θερμοκρασία.

Όσο χαμηλότερη είναι η εξωτερική θερμοκρασία, τόσο υψηλότερο είναι το σημείο ρύθμισης της θερμοκρασίας ροής. Αυτό το σύστημα εξαλείφει την ανάγκη για μίξερ μεταξύ του λέβητα και των καταναλωτών θέρμανσης.

Στη λειτουργία ΖΝΧ, το σύστημα έχει προγραμματιστεί να ελέγχει το σύστημα όταν η καθορισμένη τιμή της θερμοκρασίας παροχής δεν εξαρτάται από τις εξωτερικές θερμοκρασίες. Με άλλα λόγια, ορίζεται μια ορισμένη, επαρκώς υψηλή τιμή θερμοκρασίας, η οποία εξασφαλίζει υψηλό επίπεδο μεταφοράς θερμότητας μέσω του δευτερεύοντος εναλλάκτη θερμότητας.

Αυτή η λειτουργία χρησιμοποιείται συνήθως για την παροχή υψηλότερης θερμοκρασίας του φορέα θερμότητας που παρέχεται μέσω του εναλλάκτη θερμότητας στους καταναλωτές ΖΝΧ και στα συστήματα αντιπαγοποίησης. Η διαμόρφωση ισχύος του λέβητα οδηγεί σε σημαντική μείωση της διαφοράς μεταξύ της απαιτούμενης και της πραγματικής θερμοκρασίας ψυκτικού υγρού, γεγονός που αποτρέπει το συχνό «ρολόι» (on/off) του λέβητα.

Ορισμένοι ελεγκτές είναι επίσης υπεύθυνοι για τη λειτουργία της κύριας αντλίας κυκλοφορίας και συνδέονται με το σύστημα διαχείρισης κτιρίου του κτιρίου. Η σύγχρονη γενιά λεβήτων χαμηλής ισχύος με ρυθμιζόμενους καυστήρες παρέχει εξοικονόμηση χώρου, υψηλή απόδοση, αθόρυβη λειτουργία και αξιοπιστία. Αυτή είναι η ιδανική λύση σε συστήματα χαμηλής θερμοκρασίας. Αυτοί οι λέβητες είναι ιδανικοί για ενδοδαπέδια θέρμανση, αντιπαγοποίηση, θέρμανση πισίνας, συστήματα ζεστού νερού και συστήματα αντλιών θερμότητας, συμπεριλαμβανομένων των γεωθερμικών. Έχουν ήδη κερδίσει μια θέση στον τομέα της θέρμανσης ιδιωτικών κατοικιών.

Ως μέρος ενός συστήματος καταρράκτη, οι λέβητες με καυστήρες διαμόρφωσης αντιπροσωπεύουν μια νέα εναλλακτική στα βιομηχανικά συστήματα θέρμανσης.

Κατά τη διάρκεια της περιόδου θέρμανσης και εκτός εποχής, οποιοδήποτε σύστημα θέρμανσης τείνει να έχει ανομοιόμορφο και συχνά χαμηλό φορτίο στον εξοπλισμό. Αυτό το πρόβλημα πρέπει να λυθεί, όπου υπάρχει ανάγκη για ένα ευρύ φάσμα ρύθμισης της απόδοσης θερμότητας ενός μεμονωμένου λέβητα και ενός συστήματος λέβητα. Αλλά αυτό συχνά οδηγεί σε μείωση της επίδρασης της μονάδας λέβητα, μείωση της απόδοσης και αύξηση της κατανάλωσης εύφλεκτων πρώτων υλών. Οι λέβητες Cascade (Εικόνα 1) αντιπροσωπεύουν τη βέλτιστη λύση στο πρόβλημα.

Cascade - μια σύνδεση που περιλαμβάνει τη σύνδεση μικρών μονάδων θέρμανσης σε ένα σύστημα.

Ρύζι. ένας

Αυτοματισμός κλιμακωτών λεβητοστασίων

Ο ρόλος των εργαλείων αυτοματισμού δεν μπορεί να υπερεκτιμηθεί όσον αφορά την ευκολία οργάνωσης των λεβητοστασίων καταρράκτη, την αξιοπιστία και την αποτελεσματικότητά τους.

Ο αυτοματισμός είναι αυτός που είναι υπεύθυνος για την «εξαγωγή» της μέγιστης απόδοσης από τους λέβητες που λειτουργούν σε καταρράκτη, διασφαλίζοντας παράλληλα την απόκριση των γεννητριών θερμότητας στα σήματα από τους καταναλωτές.

Στους σύγχρονους λέβητες συμπύκνωσης βιομηχανικών σειρών, η λογική cascade περιλαμβάνεται στον βασικό αυτοματισμό και βελτιστοποιείται για συγκεκριμένο εξοπλισμό.

Οι κύριες λειτουργίες του αυτοματισμού ενός καταρράκτη λεβητοστάσιου:

• Συλλογή απαιτήσεων από τους καταναλωτές για παραγωγή θερμότητας και ιεράρχηση (ΖΝΧ, θέρμανση, εξαερισμός κ.λπ.)

• Προσδιορισμός του βέλτιστου τρόπου λειτουργίας κάθε επιμέρους λέβητα για την εξασφάλιση της απαιτούμενης ισχύος.

• Εξασφάλιση ομοιόμορφης ανάπτυξης του πόρου των λεβήτων (με τη σπάνια εξαίρεση που συζητήθηκε παραπάνω).

• Παρακολούθηση ατυχημάτων σε λέβητες και σηματοδότηση σχετικά με αυτά.


Αν μιλάμε για τις ιδιαιτερότητες της εργασίας του αυτοματισμού με έναν καταρράκτη λεβήτων συμπύκνωσης, τότε συνίσταται στη στρατηγική ενεργοποίησης και αφαίρεσης των λεβήτων από την τρέχουσα λειτουργία. Υπάρχουν τρεις βασικές στρατηγικές:

1. Ενεργοποιήστε αργότερα, απενεργοποιήστε νωρίτερα.
   Σε αυτόν τον τρόπο λειτουργίας, πρόσθετοι λέβητες προστίθενται στη λειτουργία όσο το δυνατόν πιο αργά με αύξηση της ζήτησης θερμότητας, δηλαδή, οι ήδη ενεργοποιημένοι λέβητες λειτουργούν στη μέγιστη ισχύ. Με τη μείωση της ζήτησης ισχύος, οι λέβητες αφαιρούνται από τον καταρράκτη όσο το δυνατόν νωρίτερα. Αυτή η στρατηγική εξασφαλίζει τον μικρότερο αριθμό λεβήτων ταυτόχρονης λειτουργίας, τη λειτουργία τους στη μέγιστη ισχύ και τον μικρότερο χρόνο λειτουργίας πρόσθετων λεβήτων.

   Πρότυπο για λέβητες χωρίς συμπύκνωση. Αυτό οφείλεται στο γεγονός ότι για λέβητες χωρίς συμπύκνωση υπάρχει μια μικρή μείωση της απόδοσης όταν λειτουργούν με μειωμένη διαμόρφωση.


2. Ενεργοποιήστε αργότερα, απενεργοποιήστε αργότερα.
   Ενεργοποίηση πρόσθετων λεβήτων όσο το δυνατόν πιο αργά, αλλά και απενεργοποίηση όσο το δυνατόν πιο αργά. Χρησιμοποιείται όταν είναι απαραίτητο να διασφαλιστεί ο ελάχιστος αριθμός λειτουργιών για την ενεργοποίηση των καυστήρων του λέβητα.


3. Ενεργοποιήστε νωρίτερα, απενεργοποιήστε αργότερα.
   Ενεργοποίηση πρόσθετων λεβήτων όσο το δυνατόν νωρίτερα με αυξανόμενη ζήτηση θερμότητας και απενεργοποίηση όσο το δυνατόν πιο αργά όταν μειώνεται.

Αυτή η στρατηγική ελέγχου χρησιμοποιείται με τους σύγχρονους λέβητες συμπύκνωσης. Ταυτόχρονα, κάθε μεμονωμένος λέβητας λειτουργεί με ελάχιστη διαμόρφωση που εξασφαλίζει την ανάγκη για θέρμανση. Ο αριθμός των λεβήτων που λειτουργούν είναι μέγιστος. Ως αποτέλεσμα, έχουμε τη μέγιστη απόδοση μιας καταρράκτη εγκατάστασης με την πιο ομοιόμορφη εξάντληση του πόρου του λέβητα.


Σειριακή σύνδεση λεβήτων υπέρ και κατά

Εάν δύο ή περισσότεροι λέβητες συνδέονται σε σειρά, θα λειτουργούν με τον ίδιο τρόπο όπως οι κύριοι λέβητες που συνδέονται σε καταρράκτη. Ο πρώτος λέβητας θα ζεστάνει το νερό, ο δεύτερος λέβητας θα το ζεστάνει.

Σε αυτή την περίπτωση, το πρώτο πράγμα που πρέπει να κάνετε είναι να τοποθετήσετε το λέβητα στον φθηνότερο τύπο καυσίμου για εσάς. Μπορεί να είναι λέβητας ξύλου, άνθρακα ή χρησιμοποιημένου λαδιού. Και πίσω από αυτό, οποιοσδήποτε εφεδρικός λέβητας μπορεί να σταθεί σε έναν καταρράκτη - ακόμα και ένας ντίζελ, ακόμα και ένας πέλλετ.

Τα κύρια πλεονεκτήματα της παράλληλης σύνδεσης λεβήτων:

• Στην περίπτωση της πρώτης εργασίας, οι εναλλάκτες θερμότητας του δεύτερου λέβητα θα παίξουν το ρόλο ενός είδους υδραυλικού διαχωριστή, απαλύνοντας την επίδραση σε ολόκληρο το σύστημα θέρμανσης.
• Ο δεύτερος εφεδρικός λέβητας μπορεί να ενεργοποιηθεί για να ζεστάνει νερό στο σύστημα θέρμανσης τις πιο κρύες μέρες.

Μειονεκτήματα κατά τη χρήση της παράλληλης μεθόδου σύνδεσης εφεδρικών γεννητριών θερμότητας στο λεβητοστάσιο:

Μακρύτερη διαδρομή νερού μέσα από το σύστημα με περισσότερες ανατροπές σε συνδέσεις και εξαρτήματα.

Φυσικά, είναι αδύνατο να αφήσετε απευθείας τη ροή από έναν λέβητα στην είσοδο ενός άλλου. Σε αυτή την περίπτωση, δεν θα μπορείτε να αποσυνδέσετε ούτε τον πρώτο ούτε τον δεύτερο λέβητα, εάν χρειαστεί.

Αν και από την άποψη της συντονισμένης θέρμανσης του νερού του λέβητα, αυτή η μέθοδος θα είναι απλώς η πιο αποτελεσματική. Μπορεί να υλοποιηθεί με την εγκατάσταση βρόχων παράκαμψης για κάθε λέβητα.

Τα κύρια πλεονεκτήματα της χρήσης καταρράκτη λέβητα

Τα περισσότερα από τα πλεονεκτήματα που αναφέρονται παρακάτω μπορούν να αποδοθούν όχι μόνο στους λέβητες συμπύκνωσης, αλλά θα δώσουμε ξεχωριστά προσοχή σε αυτό που διακρίνει συγκεκριμένα αυτόν τον τύπο εξοπλισμού στο πλαίσιο του σχετικού θέματος

Αύξηση του συνολικού εύρους διαμόρφωσης ισχύος

Όπως σημειώθηκε παραπάνω, ο κύριος λόγος για την εγκατάσταση πολλών λεβήτων σε έναν καταρράκτη είναι η αύξηση της μέγιστης χωρητικότητας του λεβητοστασίου περιορίζοντας παράλληλα την απόδοση μιας μεμονωμένης μονάδας.Από αυτή την άποψη, κάθε λέβητας βρίσκεται, θα έλεγε κανείς, σε ίση θέση.

Ταυτόχρονα, δεν πρέπει να ξεχνάμε ότι τα σύγχρονα συστήματα θέρμανσης υπόκεινται σε αυξημένες απαιτήσεις όσον αφορά την ενεργειακή απόδοση. Και μία από τις κύριες αρχές για τη διασφάλιση αυτής της αρχής είναι να διασφαλιστεί ότι η τρέχουσα ισχύς των γεννητριών θερμότητας είναι ίση με τις ανάγκες του συστήματος, ούτε περισσότερο ούτε λιγότερο. Αντίστοιχα, το κατώτερο όριο της διαμόρφωσης χωρητικότητας του λέβητα παίζει επίσης σημαντικό ρόλο. Η χρήση ενός καταρράκτη βοηθά στη σημαντική μείωση αυτού του ορίου. Αξίζει επίσης να θυμόμαστε ότι για τα μεσαία γεωγραφικά πλάτη το μεγαλύτερο μέρος του έτους η ανάγκη για θερμότητα δεν υπερβαίνει το 30-40% του μέγιστου.

Όταν χρησιμοποιούνται πανομοιότυπες γεννήτριες θερμότητας σε έναν καταρράκτη, το κατώτερο όριο ισχύος προσδιορίζεται απλώς διαιρώντας την ελάχιστη απόδοση ενός μεμονωμένου λέβητα με τον αριθμό τους. Και εδώ είναι εύκολο να δούμε σε τι ευνοϊκό φως εμφανίζονται οι λέβητες συμπύκνωσης. Η ελάχιστη διαμόρφωση για τους πιο σύγχρονους επίτοιχους λέβητες είναι περίπου 15%. Αντίστοιχα, χρησιμοποιώντας, για παράδειγμα, τέσσερις τέτοιους λέβητες, λαμβάνουμε μια συνολική κλίμακα διαμόρφωσης χωρίς βαθμίδες 4-100%. Επιπλέον, σε αντίθεση με τους παραδοσιακούς λέβητες, η απόδοση των λεβήτων συμπύκνωσης αυξάνεται μόνο με μείωση της διαμόρφωσης.


Εξασφάλιση υψηλού επιπέδου ανοχής σε σφάλματα του λεβητοστασίου

Ένα αρκετά προφανές πλεονέκτημα. Όσο περισσότεροι λέβητες σε έναν καταρράκτη χρησιμοποιούνται, τόσο μικρότερη είναι η πτώση της συνολικής ισχύος σε περίπτωση βλάβης και συντήρησης μιας μεμονωμένης γεννήτριας θερμότητας.


Ευκολία εγκατάστασης και συντήρησης εξοπλισμού

Ανεξάρτητα από τη συνολική χωρητικότητα του λεβητοστασίου, συχνά αντιμετωπίζουμε περιορισμούς χώρου τόσο κατά τη διάρκεια του σχεδιασμού όσο και της εγκατάστασης.


	Από τη σκοπιά του σχεδιαστή, η χρήση ενός καταρράκτη πολλών λεβήτων επιτρέπει πιο ευέλικτη χρήση του διαθέσιμου χώρου, ειδικά όταν χρησιμοποιούνται επιτοίχιοι λέβητες. Για τις περισσότερες σειρές βιομηχανικών επιτοίχιων λεβήτων, υπάρχουν έτοιμες υδραυλικές λύσεις για την οργάνωση καταρρακτών.
	Οι πιο σύγχρονοι επιδαπέδιοι λέβητες συμπύκνωσης παρέχουν επίσης τη δυνατότητα συμπαγούς εγκατάστασης και βολικών υδραυλικών σωληνώσεων.

Η ευκολία για την τοποθέτηση και την εξυπηρέτηση των οργανισμών έγκειται στην ευκολία παράδοσης ενός ξεχωριστού λέβητα στον τόπο άμεσης εγκατάστασης σε οποιοδήποτε στάδιο. Αυτό ισχύει ιδιαίτερα για λέβητες ταράτσας, όπου, εάν είναι απαραίτητο να αντικατασταθεί η γεννήτρια θερμότητας (αν και εξαιρετικά απίθανη), η ελαφρότητα και η συμπαγή της μπορούν να παίξουν κρίσιμο ρόλο. Σε αυτό το πλαίσιο, μην ξεχνάτε επίσης την προηγούμενη παράγραφο αυτής της ενότητας.


Δυνατότητα διαδοχικής αύξησης της χωρητικότητας του λέβητα

Χρησιμοποιείται όλο και περισσότερο τον τελευταίο καιρό, η δυνατότητα διανομής επενδύσεων σε διαφορετικά στάδια κατασκευής.

Οι λύσεις Cascade σάς επιτρέπουν να προσθέτετε διαδοχικά χωρητικότητα σε ένα υπάρχον σύστημα. Φυσικά, το υδραυλικό μέρος θα πρέπει να προβλέπει τη δυνατότητα τέτοιας επέκτασης.


Άρθρο: Λύσεις καταρράκτη για επιδαπέδιους λέβητες HL

Απαραίτητες προϋποθέσεις για διαμορφωμένο καταρράκτη

Υπάρχουν τρεις σημαντικές προϋποθέσεις που πρέπει να πληρούνται κατά το σχεδιασμό ενός «διαμορφωμένου» συστήματος καταρράκτη.

Πρώτα,
Οι συνδέσεις γραμμής και οι ελεγκτές πρέπει να υλοποιούνται με τέτοιο τρόπο ώστε να είναι δυνατή η ανεξάρτητη ρύθμιση της κυκλοφορίας της ροής μέσω κάθε λέβητα. Το νερό δεν πρέπει να κυκλοφορεί μέσω λέβητα που δεν λειτουργεί, διαφορετικά η θερμότητα του θερμαντικού μέσου θα διαχέεται μέσω του εναλλάκτη θερμότητας ή του περιβλήματος του λέβητα.

Αυτό ισχύει και για το απλό σύστημα καταρράκτη. Η ανεξάρτητη ρύθμιση της ροής του φορέα θερμότητας επιτυγχάνεται με τον εξοπλισμό κάθε λέβητα με μια ξεχωριστή αντλία κυκλοφορίας.Κατά την παράλληλη εγκατάσταση αντλιών κυκλοφορίας, θα πρέπει να τοποθετούνται βαλβίδες αντεπιστροφής για να αποτρέπεται η επιστροφή της ροής του ψυκτικού μέσω των ρελαντί λεβήτων κατάντη των αντλιών.

Η παροχή ψυκτικού σε κάθε λέβητα με τη βοήθεια μεμονωμένων αντλιών κυκλοφορίας καθιστά δυνατή την αύξηση της πίεσης στον εναλλάκτη θερμότητας του λέβητα λειτουργίας, προκειμένου να αποφευχθεί η σπηλαίωση και η εκρηκτική εξάτμιση.

Κατα δευτερον,
Οι συνδέσεις ροής και επιστροφής για κάθε λέβητα πρέπει να γίνονται παράλληλα (ειδικά όταν χρησιμοποιούνται λέβητες συμπύκνωσης).

Αυτό σας επιτρέπει να διατηρείτε την ίδια θερμοκρασία νερού στην είσοδο σε κάθε λέβητα και, εάν είναι απαραίτητο, να αποκλείσετε τη ροή του ψυκτικού μεταξύ των κυκλωμάτων. Η χαμηλή θερμοκρασία του ψυκτικού που παρέχεται στο λέβητα συμβάλλει στη συμπύκνωση υδρατμοί από προϊόντα καύσης και βελτίωση της αποτελεσματικότητας του συστήματος. Ορισμένοι ελεγκτές καταρράκτη για λέβητες με καυστήρες διαμόρφωσης είναι εξοπλισμένοι με λειτουργία "χρονοκαθυστέρησης", δηλαδή, μπορούν να ενεργοποιήσουν την αντλία κυκλοφορίας ενός συγκεκριμένου λέβητα λίγο πριν ενεργοποιηθεί ο καυστήρας.

Επιπλέον, μπορούν να διατηρήσουν τις αντλίες σε λειτουργία για κάποιο χρονικό διάστημα μετά την απενεργοποίηση του καυστήρα.

Το πρώτο διασφαλίζει ότι ο εναλλάκτης θερμότητας του λέβητα θερμαίνεται από το θερμό εισερχόμενο ψυκτικό του συστήματος, το οποίο αποτρέπει το θερμικό σοκ λόγω σημαντικής διαφοράς θερμοκρασίας (και συμπύκνωσης καυσαερίων για τους συμβατικούς λέβητες) όταν ο καυστήρας αναφλέγεται. Το δεύτερο είναι να αξιοποιηθεί η υπολειπόμενη θερμότητα του εναλλάκτη θερμότητας και όχι να αφαιρεθεί μέσω του συστήματος εξαερισμού μετά το τέλος της λειτουργίας του λέβητα.

Και τρίτον,
Είναι πολύ σημαντικό οι αντλίες κυκλοφορίας να παρέχουν επαρκή ροή ψυκτικού μέσω των λεβήτων λειτουργίας, ανεξάρτητα από τον ρυθμό ροής του συστήματος θέρμανσης. Μια φυσική λύση σε αυτό το ζήτημα είναι η χρήση υδραυλικού διαχωριστή χαμηλής πίεσης
