Ohjeet Geysers Baxi -sarjan SIG

Vikoja ja ratkaisuja

Oireet	Mikä aiheutti	Korjausmenetelmät
Piezoelementti ei toimi, ei ole kipinää	virtajohto vaurioitunut	tarkista kaapelin eheys
pietsosytytys epäonnistui	sytytyslohkon vaihto
ei maadoitusliitäntää	yhdistä uudelleen
elektrodi epäonnistui.	vaihda elektrodi
Pietsoelementti syttyy, mutta pääpoltin ei syty	tukkeutuneet suuttimet	puhdista poltin
elektrodi siirtyi pois polttimesta	säädä elektrodia
ei kaasun syöttöä	tarkista kaasun läsnäolo sylinterissä, avaa sulkuventtiili
ilmaputki	vuotaa ilmaa
Pääpoltin sammuu itsestään	termopari epäonnistui	korvaus
induktiokela on epäkunnossa	korvaus
Sydänsydän toimii, mutta pilottipoltin ei syty	Riittämätön vedenpaine	luoda normaalia painetta järjestelmään käännä kytkin kokonaan oikealle
vesiyksikkö epäonnistui	vaihda kumitiiviste
Kun LKV-hana on suljettu, sarake jatkaa toimintaansa	kaasuventtiili ei toimi	puhdas
varsi kertyneiden ruostekiilien vuoksi	irrota vesiyksikkö, vaihda tiiviste, tarkista karan jousi, puhdista
liiallinen kaasunpaine työskenneltäessä sylintereistä	vaihda paineensäädin, säädä sen suorituskykyä
LKV-hanan avaamisen jälkeen kolonni ei toimi heti	sydänlanka ei ole tarpeeksi lähellä pääpoltinta	säädettävä liekki ohjauspolttimessa
Lämmönvaihdin peittyy nopeasti noella	riittämätön savukaasukierto	tarkista savupiipun veto
liekin väri keltainen	polttoaine-ilma-seoksen suhteita säädetään
kohonneet kaasukustannukset
Kaasun haju	kaasunsyöttöputken kierreliitosten tiiveyden menetys	sammuta kolonni, soita kaasuhätäpalveluun, tuuleta huone
Palamistuotteiden haju	tukossa savupiippu	savupiipun kunto tarkastetaan, lika puhdistetaan ja roskat poistetaan
liiallinen kaasunkulutus	sarakkeen säätö

Arvostelija: Salavat Khusnutdinov

kaikki on tehty niin kuin pitääkin, rakennuslaatu on täysin tyytyväinen. Asennuksen jälkeen kolonni on toiminut 3 vuotta, käytännössä ilman vikoja. Käytön aikana paljastui yksi haitta, joka liittyi sitten vedenlämmittimen asennukseen. Veden sisääntulo on tehty epämukavaan kulmaan.

Arvostellut: Ilya Pogorelov

Mielestäni Baxi-kolonni on parempi kuin mainostetut Bosch, Vaillant jne. Hinnan ja laadun suhteen en löytänyt sellaisia ​​​​vaihtoehtoja. Pylväs tuottaa jatkuvasti 45-50 ° C jopa talvikaudella, selviytyy useista samanaikaisista vedenkulutuspisteistä. Olen tyytyväinen ostokseen.

Kuinka asentaa Baksi-kaasukattila

• Asennustilan on oltava voimassa olevien rakennusmääräysten ja -määräysten mukainen. Kattilahuoneen vähimmäisvaatimukset: kattokorkeus 2,2 m; pinta-ala 12 m², tuuletusaukon tai avautuvan ikkunan olemassaolo.
• Asennus tukirakenteisiin on kielletty.
• Seinävirtauskattilan asennus ja liitäntä on sallittu vain kiinteistä ja kestävistä rakennusmateriaaleista valmistettuihin seiniin. Puupinnalle asennettaessa tarvitaan lämpöä eristävä suojaus tulipalon estämiseksi.
• Baxi-kaasulämmittimen putkisto sisältää hilseilyjärjestelmän ja suodattimet.
• Savupiipun halkaisijaa ei saa pienentää liitettäessä. Pystysuorat osat eivät saa ylittää 3 m. Savupiipun korkeus lasketaan etäisyyden mukaan katon harjasta.
• Kun asennat lattialla seisovan kaasulämmittimen, ota huomioon, että täytetyn säiliön paino voi ylittää 350 kg. Ennen asennusta valmistetaan kiinteä betonilevy. Pohja on sallittua peittää keraamisilla laatoilla.
• Kotelo on esillä tiukasti pysty- ja vaakasuoralla tasolla.

Geysirin asennus - normit, vaatimukset, SNiP

Nykyisten standardien mukaan kaasua kuluttavien laitteiden liittämisen suorittavat yksinomaan asiantuntijat, joilla on asianmukainen lisenssi ja lupa työskennellä. Käyttöönottomerkintä laitetaan annostelijan passiin.

Baxi-kattiloiden mallivalikoima

Kattilat Baxi PREMIER PLUS -sarjasta

Parametrit	PREMIER Plus 400	PREMIER Plus 500	PREMIER Plus 800	PREMIER Plus 1000	PREMIER Plus 1250	PREMIER Plus 1450	PREMIER Plus 2000	PREMIER Plus 2500
Äänenvoimakkuus	400l.	500l.	800l.	1000 l.	1250l.	1450 l.	2000l.	2500l.
Lämmönvaihtimen teho	36 kW.	54 kW.	90 kW.	135 kW.
Lämmönvaihtimen alue	2 m²	3 m²	5 m²	7,5 m²
Laitteen paino kg Tyhjä täysi	128/578	128/628	192/992	218/1218	314/1564	322/1822	500/2500	508/3008
Käyttöpaine	Työpaine enintään 6 Atm. Testit suoritetaan 20 atm:n paineessa.
Sähköiset lämmityselementit	Mallista riippuen on mahdollista asentaa lämmityselementti, jonka teho on 12 - 162 kW.

• Ruostumattomasta teräksestä valmistettu lämmönvaihdin takaa pitkän käyttöiän.
• Titaanipinnoite - suojakerros kestää kovan veden lämpö- ja aggressiivisia vaikutuksia. Lisäksi titaanikerros tarjoaa antibakteerisen suojan ja täyttää täysin kaikki terveysstandardit ja -vaatimukset, mikä mahdollistaa säilytyslaitteen käytön lasten- ja esikoululaitoksissa, julkisissa ravintoloissa.
• Turvajärjestelmä - laitteessa on varoventtiili, lämpötila-anturi. Sähkölämmitintä käytettäessä tarvitaan maadoitus.

UB-sarjan Baxi-kattilat

• UB 80 / UB 120 / UB 80 INOX / UB 120 INOX on suunniteltu kytkettäväksi yksipiirisiin kattiloihin, jotka toimivat kaikilla polttoaineilla. Sarja lauhduttavaan lämmityslaitteeseen liittämistä varten toimitetaan erikseen. UB-sarjassa kattilat on varustettu emaloidulla lämmönvaihtimella, INOX-sarjassa ne on valmistettu ruostumattomasta teräksestä.
• SLIM UB 80 / SLIM UB 120 / SLIM UB 80 INOX / SLIM UB 120 INOX - tämä mallisarja on suunniteltu erityisesti liitettäväksi yrityksen valmistamiin SLIM-sarjan kattiloihin. Ehdotettujen kattiloiden lisäksi toimitetaan liitäntäsarja.

Tekniset tiedot	UB INOX 80	UB INOX 120	SLIM UB 80	SLIM UB 120	SLIM UB INOX 80	SLIM UB INOX 120
Kattilan kapasiteetti l	80	120	80	120	80	120
Max. lämmönvaihtimen teho kW	33	33	28.5	33.7	33	33
Max. kierukka veden paine bar	3	3	3	3	3	3
Päähäviö kelassa m H2O	1.5	1.9	1.52	1.94	1.5	1.9
Max. läpivirtaus virtaustilassa (ΔТ=25°С) l/min	18.9	18.9	16.3	19.3	18.9	18.9
Kattilaveden lämpötilan säätöalue °C	5–65*	5–65*	5–65	5–65	5–65*	5–65*
Veden lämmitysaika kattilassa ΔТ=50°С min	10	14	10	14	10	14
Max. LKV veden paine bar	8	8	6	6	8	8
Kattilan veden lämpötilan säädin	—	—			—	—
Sisäänrakennettu termostaatti	—	—			—	—
Lämpötila-anturi (NTC) mukana			—	—
Mitat: korkeus mm	850	850	850	850	850	850
leveys mm	450	600	450	600	450	600
syvyys mm	600	600	600	680	600	600
NETTOpaino kg	50	62	60	72	50	62

Kattilat Baxi sarja UBVT

• Säiliön sisäpinnan suojaus korroosiolta - aikaansaadaan asentamalla magnesiumanodi ja emalointi titaanilla, materiaalilla, joka kestää ylikuumenemista ja veden laatua.
• Kierrätysmahdollisuus.
• Tarkka ja yksinkertainen ohjaus harkitulla käyttöliittymällä. Kaikki laitteet lämpötila-anturista tarkastuksen ohjauslaippaan asti on suunniteltu ottaen huomioon kattilan turvallisin toiminta.

Baxin kattiloiden hintapolitiikka

1. Kattilan liitäntäsarja.
2. Ohjaus- ja sulkuventtiilit.
3. Automaatio, sähkölämmittimen kytkennän mukaan.

	PREMIER Plus 100	PREMIER Plus 150	PREMIER Plus 200	PREMIER Plus 300
Suositeltu vähittäismyyntiarvo (EURO)	899	959	1149	1369

	PREMIER Plus 400	PREMIER Plus 500	PREMIER Plus 570	PREMIER Plus 800	PREMIER Plus 1000	PREMIER Plus 1250	PREMIER Plus 1450	PREMIER Plus 2000	PREMIER Plus 2500
Suositeltu vähittäismyyntiarvo (EURO)	3053	3344	3634	5930	6991	8852	9302	12276	12719

	UB80	UB 120	UB 80 INOX	UB 120 INOX	SLIM UB 80	SLIM UB 120	SLIM UB 80 INOX	SLIM UB 120 INOX
Suositeltu vähittäismyyntiarvo (EURO)	836	928	1101	1234	866	928	1213	1325

	UBVT 200SC	UBVT 300SC	UBVT 400 SC	UB 1000 SC	UB2000SC
Suositeltu vähittäismyyntiarvo (EURO)	922	1256	1331	2850	6115

	UBVT 200 DC	UBVT 300 DC	UBVT 400 DC	UBVT 500 DC	UB 800 DC	UB 1000 DC	UB 1500 DC	UB2000 DC
Suositeltu vähittäismyyntiarvo (EURO)	1009	1365	1256	1659	2981	3401	5439	6339

	UBT 80 (GR)	UBT 100 (GR)	UBT 120 (GR)	UBT 160 (GR)	UBT 200 (GR)	UBT 300 (GR)	UBT 400	UBT 500	UBT 800	UBT 1000
Suositeltu vähittäismyyntiarvo (EURO)	439	489	529	629	649	919	1040	1162	1682	1805

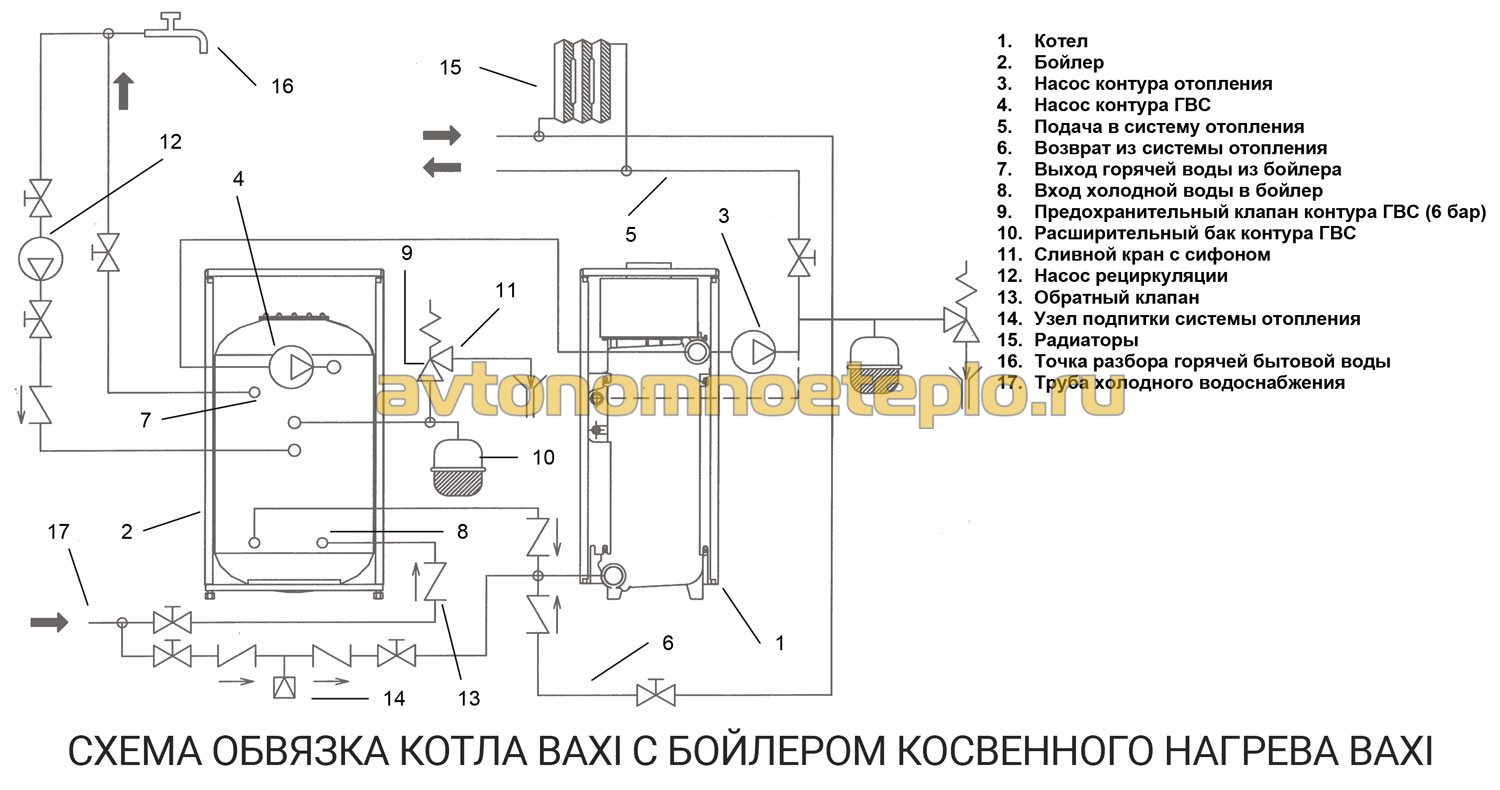

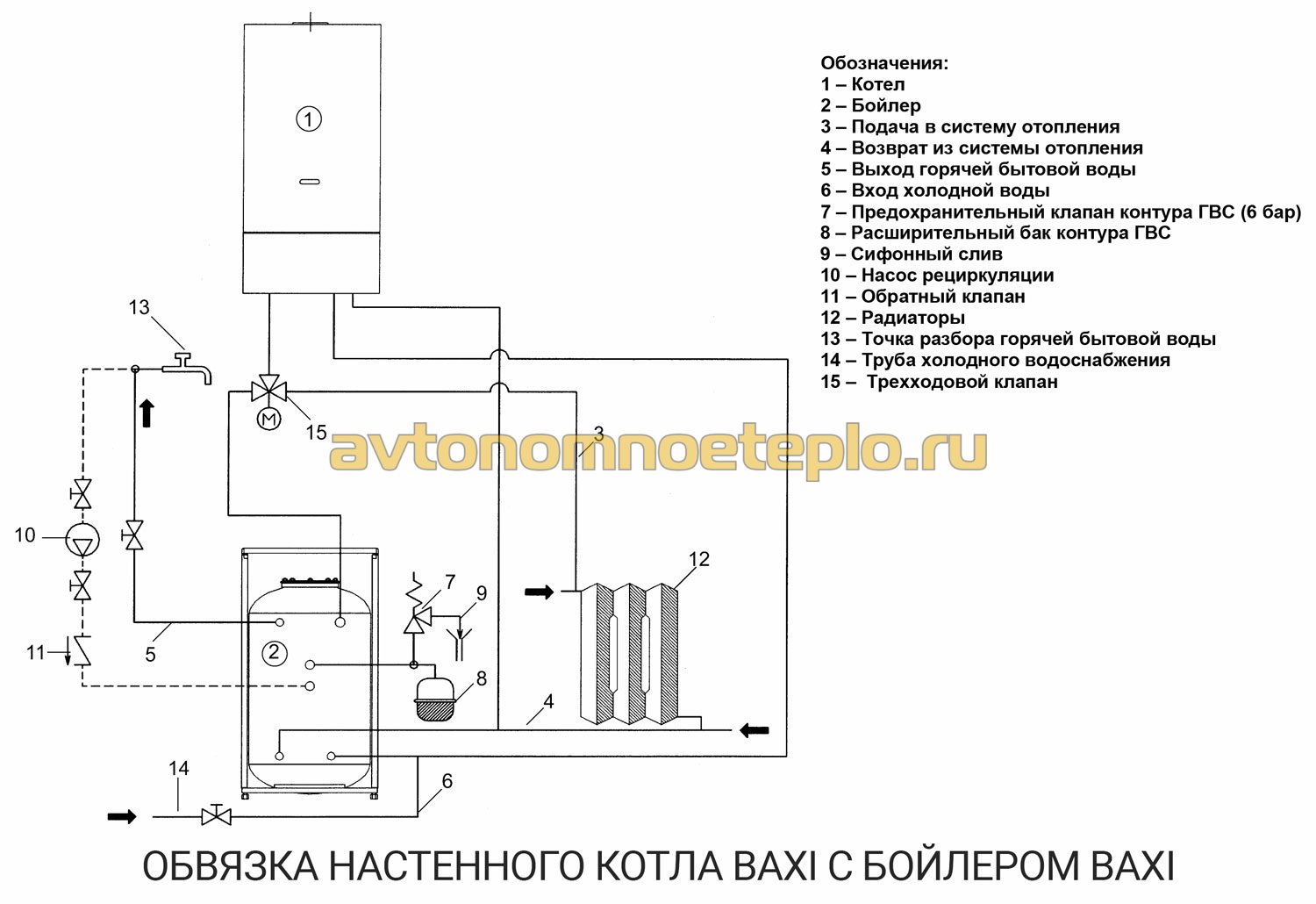

Kuinka asentaa Baxi-kattila oikein

• Baxi-kattilan liittäminen Baxi-kaasukattilaan suoritetaan tiukasti käyttöohjeen liitteenä olevan kaavion mukaisesti. Lämmityselementin asennuksen ja sen liittämisen sähköverkkoon saa suorittaa sähköasentaja, jolla on lupa työhön.
• Asennuksen aikana on suositeltavaa käyttää Baxi-kattilalle merkittyä kattilaliitäntäsarjaa. Valmistaja valmistaa säätöventtiilejä erikseen kondensaatio- ja klassikkokattiloihin. Erillinen sarja on suunniteltu kytkettäväksi yrityksen itsensä valmistamiin lämmityslaitteisiin.
• Kattilan ja Baksi-kattilan putkisto mahdollistaa kierto- ja muiden laitteiden liittämisen.Säiliössä on erityisesti merkityt ulostulot liittämistä varten lämmitysjärjestelmän tulo- ja paluuputkiin.

On parempi, että Baxi-tuotemerkin epäsuoran lämmityskattilan kytkennän suorittavat asiantuntijat, valmistajan yrityksen edustajat. Asennuksen ja suorituskyvyn tarkistuksen jälkeen säiliö viedään takuuhuoltoon.

Kuinka puhdistaa Baxi-kattila

1. Virtajohdot on irrotettu.
2. Laippa sähkölämmittimellä poistetaan.
3. Sisäsäiliö pestään pois. Voit käyttää puhdistukseen erikoisratkaisuja.

transkriptio

1 Välittömät kaasulämmittimet sarja SIG BAXI - liukumäki 1 BAXI - liuku 1

2 Avokammiomallia SIG 13 i (13 litraa kuumaa vettä minuutissa) SIG 11 i (11 litraa kuumaa vettä minuutissa) Tehonvalintanuppi Akun latauksen ilmaisin Polttimen toiminnan ilmaisin Veden lämpötilan säätönuppi Elektroninen sytytys Liekkimodulaatio Maksimitehovalinta: 50 % tai 100 % Veden lämpötilan säätö Virransyöttö kahdella paristolla BAXI - liuku 2 BAXI - liuku 2

3 mallit suljetulla kammiolla SIG 13 Fi (13 litraa kuumaa vettä minuutissa) Tehonvalintanuppi Lukitus kaasun puutteen tai sytytyshäiriön vuoksi Veden lämpötilan säätönuppi - ON/OFF - Reset Polttimen toimintailmaisin Elektroninen sytytys Liekkimodulaatio Maksimitehovalinta: 50 % tai 100 % Veden lämpötilan säätö Verkkojännite 220 V BAXI - liuku 3 BAXI - liuku 3

4 Hydraulipiiri PRIMER LÄMMÖNSIIRTIN Valmistettu puhtaasta elektrolyyttisestä kuparista. Korkean lämmönkestävyyden varmistamiseksi käytetään erityistä alumiini- ja silikonipinnoitetta. BAXI - dia 4 BAXI - dia 4

5 Kaasu-vesiyksikkö Kaasuventtiiliin kohdistuvan vesilohkon voiman määrää veden virtaus. Kaasuventtiili puolestaan ​​tarjoaa liekin modulaation. Liekkimodulaatio ylläpitää asetetun lämpötilan. BAXI - dia 5 BAXI - dia 5

6 Kaasu-vesiyksikkö Virtausanturi varmistaa, että annostelija toimii vain riittävällä vesimäärällä BAXI - liukumäki 6 BAXI - liukumäki 6

7 Täydellinen turvavalvonta Liekin läsnäolon ionisaatioohjaus polttimessa Vetoanturi (termostaatti malleissa, joissa on avoin kammio, pneumaattinen rele malleissa, joissa on suljettu kammio) Ylikuumenemistermostaatti (toimii 115 C:n lämpötilassa) BAXI - slide 7 BAXI - dia 7

8 Lisävarusteet savukaasujen ilmansyöttöön ja poistoon (malleissa, joissa on suljettu kammio) Käytä samoja lisävarusteita kuin seinäkattiloissa BAXI BAXI - slide 8 BAXI - slide 8

9 Kuinka se toimii SIG 11 i:n lämpötila vs. vesivirtauskäyrät Pienin ja maksimi veden virtaus tietyn lämpötilan saavuttamiseksi tietyllä teholla BAXI - liukumäki 9 BAXI - liukumäki 9

10 Kuinka se toimii Lämpötila vs. vesivirtauskäyrät SIG 13 i:lle ja SIG 13 Fi:lle Minimi ja maksimi veden virtaus tietyn lämpötilan saavuttamiseksi tietyllä teholla BAXI - liukumäki 10 BAXI - liukumäki 10

11 Kaaviokaaviot SIG 13 Fi SIG 11 i SIG 13 i 1 = Ilmanpuhaltimen kytkin 2 = Poistopelti 3 = Lämmönvaihdin 4 = Poltin 5 = Painetestipiste 6 = Polttimen lähtökytkin 7 = Hydrauliryhmä 8 = Pehmeän käynnistyksen säätöruuvi 9 = Lämpötilan säädin 10 = Veden virtaussäädin 11 = Virtausanturin mikrokytkin 12 = Kylmän veden sulkuhana 13 = Sytytys- ja liekinsäätöelektrodit 14 = Ylikuumenemisen turvatermostaatti 15 = BAXI tuuletin - liuku 11 BAXI - luisti 11

12 Kokonais- ja liitosmitat BAXI - luisti 12 BAXI - luisti 12

13 Tekniset tiedot BAXI - dia 13 BAXI - dia 13

Mahdolliset ongelmat ja niiden ratkaisu

Jopa valituilla italian puhujilla voi olla teknisiä ongelmia. Vianetsintä riippuu suoraan laitteen tyypistä.

Jos SIG 2-11p:ssä ei ole kipinää, syyt voivat liittyä:

• pietsosähköisen osan irrotettu johto;
• hänen oman suorituksensa häiriintyminen;
• pietsosähköisen elementin huono yhteys;
• elektrodin muodonmuutos.

Erilainen lähestymistapa tarvitaan, kun sarakkeet 11i, 14i eivät syty. Ensinnäkin kannattaa tarkistaa akkujen kunto. Tarkista sen jälkeen johto, jonka läpi virta kulkee elektrodiin. Lisäksi sinun on tutkittava itse elektrodi, automaatio ja kalvo. Tällaiset käsittelyt ja myöhemmät korjaukset (vaihto) on suoritettava koulutettujen asiantuntijoiden toimesta.

Käyttäjä voi itse luoda tarvittavan vedenpaineen kääntämällä säätimen ääriasentoon. Tapahtuu, että kipinä näyttää hyppäävän, mutta se ei silti kytke pylvästä päälle. Hyvin yleinen syy on likainen sytytyssuutin, joka tyhjennetään ja puhdistetaan mekaanisesti. Tarkista myös, onko sytytystä aiheuttava elektrodi asetettu oikein.

Lisätoimenpiteitä ovat kaasuventtiilin avautumisen tarkastus, kaasuputkeen päässyt ilman poistaminen ja ongelmallisen elektroniikkayksikön vaihto. Kun polttimen sulake sammuu satunnaisesti, sinun on vaihdettava joko lämpöpari tai kela. Asiakkaiden arvostelujen perusteella havaitaan joskus, että sulake palaa, mutta se ei käynnistä pääpolttimen palamista. Ratkaisu ongelmaan on lisätä veden painetta järjestelmässä tai vaihtaa kulunut kalvo. Joskus on toinen ongelma: vaikka vesi pysäytetään, poltin ei sammu.

Siinä tapauksessa, että lämmönvaihdinlevyt tukkeutuvat liian nopeasti, voidaan olettaa, että syynä on riittämätön veto, huoneen pölyisyys. Tarkista savupiippu ja lisää vetotasoa tarvittaessa. Voit taistella keltaista liekkiä vastaan, jos käytät vain sen tyyppistä kaasua, jota varten kolonni on määritetty. Se auttaa usein myös polttimien puhdistamisessa.

Kaasun hajun ilmaantuminen tarkoittaa, että kaasuputki ja kaikki liitokset on tarkastettava saippualiuoksella vakiovarotoimenpiteitä noudattaen.

Tapahtuu, että kaasumaisten palamistuotteiden "aromi" leviää ympäri huonetta. He alkavat korjata ongelmaa tarkistamalla savupiipun veto ja savunpoiston laatu. Kannattaa myös arvioida, onko kaasun kulutus kasvanut liikaa, koska sen intensiivinen palaminen voi ylittää savupiipun poistokapasiteetin. Jos uutta akkua laittaessa pylväsnäytössä näkyvät lämpötila-anturin lukemat, mutta järjestelmä ei toimi kuumahanaa avattaessa, on tarpeen säätää ruuvia, joka painaa mikrokytkinvivun painonappia. Näiden suositusten tiukka noudattaminen pidentää merkittävästi pylvään käyttöikää ja saa siitä kaiken irti.

Katso Baxi ECO 4s -kaasukattilan tärkeimmät toimintahäiriöt seuraavasta videosta.

Baxi-kattilan toimintaperiaate

• Magnesiumanodi on ainutlaatuinen tekniikka, joka vähentää kattilan esiintymistä kattilan sisäseinissä. Asennettu lämmityselementin viereen.
• Sisäänrakennettu patteri - kuuma vesi lämmitetään seuraavasti. Kotelon sisällä on metallipulloon asetettu kela. Vesi lämmitysjärjestelmästä johdetaan piirin läpi. Jäähdytysneste lämmittää patterin ympärillä olevan veden miellyttävään 36-40°C:een.
• Veden kierrätys - kaikkien kaksipiiristen kattiloiden haittana on, että vesihanan avaamisen jälkeen kestää kauan, ennen kuin kuumaa vettä alkaa virrata kuluttajalle. Tämän välttämiseksi asenna kierrätysjärjestelmä. Asia on siinä, että kuumaa vettä kiertää jatkuvasti kattilasta vesihanaan ja takaisin. Baksin epäsuoran lämmityskattilan toimintaperiaate perustuu jatkuvaan kierrätykseen, joka tarjoaa kuluttajalle välittömän kuuman veden toimituksen.
• Lisälämmitin lämpötilan ylläpitämiseksi - kun lämmitysjärjestelmä on sammutettu kesällä tai pääpolttoainetyypin palamisen vuoksi, putkimainen lämmityselementti kytketään päälle. Laite alkaa toimia kuten tavallinen sähkökattila.
• Baxi-kattilan sisärakenne on samanlainen kuin perinteisessä sähköputkilämmittimellä varustetussa varastosäiliössä, vain lämmityselementin toiminnot suorittaa patteri, jonka läpi kiertää vettä lämmitysjärjestelmästä Runko on vuorattu eristävä materiaali. Lämpöeristeen paksuus valitusta mallista riippuen 50 tai 100 mm. Eristys varmistaa, että suurin päivittäinen lämpöhäviö ei ylitä 1-1,5°C.
• Volume - Baxi-kattilat ovat saatavana seinä- ja lattiaasennuksella. Säiliöiden tilavuus, 100 - 2500 litraa. Baxi-epäsuoran lämmityskattilan asennuksen helpottamiseksi sarjassa on erityisiä kiinnikkeitä.
• Lämmönvaihtimen suunnittelussa käytetään periaatetta, jossa vesi lämmitetään kerroksittain. Erityinen muotoilu varmistaa nopean veden lämpötilan nousun. Lähes välittömästi vesihanan avaamisen jälkeen kuluttajalle toimitetaan kuumaa vettä.

Muutokset ja vaihtoehdot

Ennen kuin puhut itse sarakkeista, sinun tulee kiinnittää huomiota saman yrityksen vaihtoehtoisiin ehdotuksiin. Italialaisen yrityksen kertyviä vedenlämmittimiä edustaa SAG3-malli

Nämä laitteet soveltuvat sekä kotitalouksille että teollisuudelle. Valmistajan mukaan niiden käyttäminen vanhentuneiden lämmityslaitteiden korvaamiseen tarkoittaa suurten vesimäärien vakaan saannin varmistamista.

Suunnitteluero on:

• avoimen tyyppinen kaasun polttokammio;
• pietsosähköinen sytytys;
• riippumattomuus virtalähteestä;
• korkealaatuinen emali varastosäiliön seinillä, joka estää luotettavasti korroosiota;
• mahdollisuus asentaa sekä seinille että lattialle;
• ympäristö- ja hygienianeutraali lämpösuojaus.

Mutta on tilanteita, joissa tällaiset laitteet tai Main 24 fi -kattilan vanhentunut malli eivät sovi kuluttajille. Tässä tapauksessa Baxi-geysir tulee apuun, joka tarjoaa veden virtauksen virtaustilassa. Italialainen yritys on kehittänyt SIG-2-laiteperheen tätä tarkoitusta varten. Kaikki ne on varustettu avoimella polttokammiolla, mutta niissä on tietty ero. Joten mallit 11i, 14i on varustettu automaattisella sytytysmoduulilla, ja 11p-versio käyttää pietsosähköistä kipinämenetelmää.

11i haihtuva modifikaatio vastaanottaa sähkövirran kaasusytytystä varten annostelijan mukana toimitetusta Lr20-kokoisesta akusta. Järjestelmä on varustettu moduulilla, joka valvoo palavan liekin ilman ionisaatioominaisuutta. Jos se sammuu, automaatio lähettää asianmukaiset komennot toimiville solmuille. 11i pystyy tuottamaan 22 kW:n nimellislämmitystehon ja 11 litraa lämmitettyä vettä minuutissa. Versiossa 14i nämä parametrit ovat 29 kW, 14 litraa vettä.

Baxi automaattiset mallit on varustettu julkisivussa LCD-näytöllä, joka näyttää:

• esiasetettu veden lämpötila;
• saavutettu taso;
• ehdolliset virhekoodit.

Mitä tulee mekaanisiin säätimiin, kaksi niistä tuodaan runkoon, vastaavasti, säätämällä nesteen lämmitystä ja sen painetta. Manuaalinen sytytys 11p-mallissa saavutetaan käyttämällä valmistettua pietsoelementtiä ja etupaneeliin asetettua ohjauspainiketta. Haihtumattoman rakenteen etuna on sen suhteellinen halpa, mikä saavutetaan myös poistamalla digitaalinen näyttö. Järjestelmän lämpöteho on 22 kW ja vesikapasiteetti 11 litraa 60 sekunnissa.

Automaattiset kolonnit on varustettu:

• hydrauliset venttiilit;
• vetoilmaisimet;
• kupari lämmönvaihtimet;
• laitteet, jotka säätelevät veden lämpötilaa;
• Setaak kaasun paineilmaisimet;
• ekonomisaattorit.

Kuparinen lämmönvaihdin on telakoitu harmonisesti korkealaatuisesta messingistä valmistetulla hydrauliryhmällä. Itse kaasupolttimet on valmistettu ruostumattomasta teräksestä. Kaikki Baxi-kaiuttimet on varustettu laitteilla, jotka mahdollistavat määritetyn tehon sujuvan moduloinnin. Niihin on myös rakennettu kaasunpainetta säätelevä vähennysventtiili.Automatisoidut mallit seuraavat tulta ionisaatioelementillä ja pietsosähköiset on varustettu termoparilla.

Geysirit Baxi

• Pietsosytytyksellä - kirjain "p" on varustemerkinnässä. Vedenlämmittimen toimintaan käytetään jatkuvasti palavaa ohjaussydäntä. Puoliautomaattiset kaiuttimet ovat halvempia, kun taas toiminnallisuus säilyy lähes kokonaan. Ainoa haittapuoli: pilottipolttimen päivittäisen sytytyksen tarve.

• Elektroninen sytytys - kaiuttimet toimivat täysin automaattisessa tilassa, on merkitty "i". Ne kytkeytyvät päälle ja pois päältä, kun käyttövesihana avataan/suljetaan.

• kupari lämmönvaihdin;
• kaasun paineenalennuslaite, ilman uudelleenkonfigurointia, toimii alueella 13,5-20 mbar;
• moduloiva ruostumattomasta teräksestä valmistettu poltin.

Sarja	SIG-2 11 i / SIG-2 11 p	SIG-2 14 i / SIG-2 14 p
Suurin teho kW	19	23,7
Kuuman veden kulutus ∆t=25⁰C (l/min)	10,9	13,6
astioiden pesu	Erinomainen suoritus	Erinomainen suoritus
Päivittäinen pesu
Nopea suihku	hyvä suoritus
Kylpeä, olla kylvyssä	Keskimääräinen	hyvä suoritus
Kahden hanan samanaikainen käyttö
Kolmen hanan samanaikainen käyttö	—	Keskimääräinen

Erot	SIG-2 11 i / SIG-2 14 i (elektroninen sytytys)	Plussat	SIG-2 11 p / SIG-2 14 p (pietsosytytys)	Plussat
pilottipoltin	Toimii automaattitilassa, sammuu itsestään	Kaasun säästö	Pilottipoltin jatkuvasti päällä	Ei vaadi virtalähdettä
Kaiutin käynnistyy automaattisesti	Akkukäyttöinen sähkösytytys	Taloudellinen polttoaineenkulutus	Kuluttaa enemmän kaasua, joka tarvitaan sydämen käyttämiseen	Ei riipu akuista
Liekin anturit	Ionisointijärjestelmä		Termoparia käytetään, mikä eliminoi elektronisten komponenttien tarpeen
LKV lämmityslämpötila on kiinteä	Ilmaisimet näkyvät LCD-näytössä	Säädä lämmitystehoa helposti ja aseta oikea lämpötila	—

Virtauspylväiden tärkein etu on tiiviys. Pienet mitat mahdollistavat kattilan käytön kuuman veden tuottamiseen kerrostalossa.

Malli	SIG-2 11p	SIG-2 14p	SIG-2 11i	SIG-2 14i
Max. lämpöteho (kW)	19	23,7	19	23,7
Min. lämpöteho (kW)	7,5
Max. kulutettu lämpöteho (kW)	21,8	27,2	21,8	27,2
Min. kulutettu lämpöteho (kW)	9
Max. maakaasun / nestekaasun kulutus lämmitystilassa m³ / h (kg / h)	2,31 (1,72)	2,88 (2,14)	2,31 (1,72)	2,88 (2,14)
Max. Tehokkuus (%)	87
Tehokkuus 30 % teholla (%)	83
Polttokammio	avata
Sytytysjärjestelmä	pietsosytytys	elektroninen
LKV lämpötilan säätö (°C)	35—60
LKV kapasiteetti lämpötilassa Δt=25°С (l/min)	10,9	13,6	10,9	13,6
LKV kapasiteetti lämpötilassa Δt=35°С (l/min)	7,8	9,7	7,8	9,7
Min. veden virtaus LKV-piirissä (l/min)	2,5
Max/Min paine LKV-piirissä (bar)	10 / 0,2
Savupiipun halkaisija (mm)	110	130	110	130
Maakaasun nimellinen tulopaine (mbar)	13,5-20
Savukaasujen lämpötila (°C)	185	168	185	168
Kokonaismitat, mm)	korkeus	592	650	592	650
leveys	314	363	314	363
syvyys	245	245	245	245
NETTO/BRUTTOpaino (kg)	10,6/12,6	12,1/14,5	11,1/13,1	12,6/15,1
Suositushinta (€)	225	278	273	318
