พื้นผิวทำความร้อนทำจากเหล็กหล่อสีเทาพิเศษ

คุณสมบัติของหม้อไอน้ำควบแน่น

ตามกฎของฟิสิกส์ จำเป็นต้องเข้าใจว่าการสูญเสียความร้อนเพียงเล็กน้อยย่อมหลีกเลี่ยงไม่ได้ในทุกกรณี และประสิทธิภาพจะไม่ถึง 100% หม้อไอน้ำแบบควบแน่นจะประหยัดกว่าเมื่อเทียบกับหม้อต้มก๊าซ ตัวเลขนี้สำหรับหม้อไอน้ำควบแน่นจะสูงขึ้นประมาณ 15-20%

ประสิทธิภาพของหม้อไอน้ำควบแน่น

หม้อไอน้ำแบบควบแน่นมีหัวเผาที่ทันสมัยกว่าซึ่งช่วยลดโอกาสที่การเผาไหม้เชื้อเพลิงไม่สมบูรณ์ เมื่อรวมกับก๊าซไอเสียแล้ว สารที่เป็นอันตรายน้อยกว่ามากจะถูกปล่อยออกมา และอุณหภูมิของก๊าซไอเสียก็ลดลงเช่นกัน ซึ่งแทบไม่เกิน 40 องศาเลย สำหรับหม้อไอน้ำดังกล่าวสามารถใช้ปล่องไฟพลาสติกซึ่งช่วยประหยัดส่วนประกอบของระบบทำความร้อนนี้ อีกทั้งยังช่วยลดต้นทุนในการติดตั้งปล่องไฟ

สำหรับการดำเนินการ หม้อไอน้ำแบบติดผนังที่ใช้ก๊าซควบแน่นนั้นมีเกือบทุกอย่างที่คล้ายกับหม้อต้มก๊าซแบบเดิม

ส่วนใหญ่แล้วหม้อไอน้ำแบบควบแน่นจะติดตั้งบนผนัง แต่ก็มีอุปกรณ์ตั้งพื้นที่ทรงพลังเช่นกัน หม้อไอน้ำดังกล่าวไม่ค่อยใช้สำหรับที่อยู่อาศัย โดยพื้นฐานแล้วสามารถพบได้ในสำนักงานหรือในการผลิต

หม้อต้มไอน้ำแบบติดผนัง

ความแตกต่างหลักจากหม้อไอน้ำทั่วไปคือในหม้อไอน้ำควบแน่น ตัวแลกเปลี่ยนความร้อนทำจากวัสดุที่มีความทนทานต่อกรดต่างๆ โดยปกติวัสดุดังกล่าวจะเป็นสแตนเลสหรือซิลูมิน เนื่องจากมีความเป็นกรดสูง คอนเดนเสทจึงเกิดขึ้น และทำให้เกิดกระบวนการกัดกร่อน หากใช้โลหะผสมดังกล่าวสำหรับการผลิตหม้อไอน้ำที่ไม่กลั่นตัว

ลักษณะของระบบทำความร้อนที่อุณหภูมิต่ำ

หลายคนมีคำถามว่าความร้อนที่อุณหภูมิต่ำคืออะไร โดยปกติระบบดังกล่าวจะมีลักษณะเฉพาะโดยการให้ความร้อนกับสารหล่อเย็นได้ถึง 60 องศาเซลเซียส ในเวลาเดียวกันที่ทางเข้าระบบมีอุณหภูมิประมาณ 40 องศาและที่ทางออก - ประมาณ 60 ลองพิจารณาว่าสิ่งนี้สำเร็จได้อย่างไร

ระบอบอุณหภูมิของระบบทำความร้อนสามารถอธิบายได้สามลักษณะ:

• . อุณหภูมิของตัวพาความร้อนที่ทางเข้าของหม้อไอน้ำ
• . อุณหภูมิขาออก
• . อุณหภูมิในห้องอุ่น

ข้อมูลหม้อไอน้ำต้องระบุไว้ในเอกสารข้อมูลผลิตภัณฑ์ตามลำดับนี้ ระบบทำความร้อนแบบดั้งเดิม (รวมถึงระบบทำความร้อนส่วนกลาง) คำนวณในลักษณะที่น้ำที่ทางออกของเครื่องทำความร้อนควรมีอุณหภูมิประมาณ 80 องศาโดยมีอุณหภูมิ 60 องศาที่ทางเข้า อย่างไรก็ตาม วันนี้ตัวชี้วัดดังกล่าวค่อนข้างล้าสมัย อุณหภูมิสามารถลดได้โดยระบบทำความร้อนหรือโดยผู้ใช้เอง หม้อไอน้ำของยุโรปซึ่งปัจจุบันได้เข้ามาแทนที่เครื่องทำความร้อนของสหภาพโซเวียตเกือบทั้งหมดแล้วทำงานตามรูปแบบที่แตกต่างกันเล็กน้อย

ตามมาตรฐานยุโรป การทำงานปกติของระบบทำความร้อนจะถือว่ามีอุณหภูมิ 60-75 องศาเซลเซียส แต่ที่นี่เรายังพูดถึงแนวคิดที่เรียกว่า "ความร้อนอ่อน" ซึ่งแสดงถึงพารามิเตอร์ของระบบที่มีอุณหภูมิสูงถึง 55 องศา และนี่คือระบอบการปกครองที่อาจกลายเป็นบรรทัดฐานในอนาคตอันใกล้นี้ เนื่องจากข้อกำหนดที่เข้มงวดทั้งหมดสำหรับการออม ดังนั้นจึงมีความเกี่ยวข้องมากขึ้นเรื่อย ๆ

ทุกคนคงเคยได้ยินเกี่ยวกับ "พื้นอุ่น" ระบบนี้เป็นหนึ่งในตัวอย่างที่โดดเด่นที่สุดของการให้ความร้อนที่อุณหภูมิต่ำ นอกจากนี้เจ้าของบ้านส่วนตัวส่วนใหญ่ในปัจจุบันลดอุณหภูมิของหม้อไอน้ำเป็น "หนึ่ง" เพื่อให้อุณหภูมิของตัวพาความร้อนอยู่ที่ 50-60 องศา

ข้อดีและข้อเสียของระบบทำความร้อนที่อุณหภูมิต่ำ

ระบบอุณหภูมิต่ำมีข้อดีที่สำคัญหลายประการ:

• ประหยัดค่าใช้จ่ายอย่างมีนัยสำคัญโดยการลดการใช้พลังงาน
• การลดการปล่อยมลพิษสู่ชั้นบรรยากาศ
• การปรับปรุงในระดับความสะดวกสบาย เนื่องจากหม้อน้ำในห้องมีความร้อนต่ำ อากาศจึงไม่แห้งและไม่มีกระแสหมุนเวียนแรงที่ก่อให้เกิดฝุ่น
• ความปลอดภัย. คุณไม่สามารถเผาหม้อน้ำที่อุณหภูมิ +50 ... +60 ° C ซึ่งไม่สามารถพูดได้เกี่ยวกับแบตเตอรี่ที่ร้อนถึง +80 ° C
• ลดภาระในหม้อไอน้ำซึ่งเพิ่มอายุการใช้งานของอุปกรณ์
• ความเป็นไปได้ของการใช้ปั๊มความร้อน หม้อไอน้ำควบแน่น และอุปกรณ์ทางเลือกประเภทอื่นๆ ที่มีอุณหภูมิต่ำ

ข้อเสียของระบบทำความร้อนประเภทนี้สัมพันธ์กัน ดังนั้น, ค่าลบบางอย่างสามารถเรียกได้ว่าเพิ่มขึ้นสำหรับหม้อน้ำที่ใช้
. อย่างไรก็ตาม การใช้แบตเตอรี่ Ogint Delta Plus ช่วยแก้ปัญหาการเลือกเครื่องทำความร้อนได้อย่างสมบูรณ์

ควรสังเกตด้วยว่าในน้ำค้างแข็งรุนแรง ระบบอุณหภูมิต่ำไม่สามารถรับมือกับความร้อนของอาคารได้ตลอดเวลา ในเวลาเดียวกัน ระบบสามารถถ่ายโอนระบบโดยไม่มีปัญหาใด ๆ ให้ทำงานในระบอบอุณหภูมิที่สูงขึ้นได้ หากจำเป็น

โดยทั่วไป ระบบทำความร้อนที่อุณหภูมิต่ำจะมีประสิทธิภาพ ประหยัด และปลอดภัยกว่าระบบทั่วไป ดังนั้นวันนี้เราสามารถพูดได้อย่างมั่นใจว่าอนาคตเป็นของความร้อนที่อุณหภูมิต่ำ

A. Nikishov

การพัฒนาความคิดทางเทคนิคทำให้คนสมัยใหม่มีระบบทำความร้อนที่มีให้เลือกมากมาย ขึ้นอยู่กับความต้องการและความสามารถของวัสดุ ซึ่งแม้แต่รุ่นก่อนยังไม่มี การพัฒนาอย่างค่อยเป็นค่อยไปของวิศวกรรมพลังงานความร้อนในครัวเรือนได้นำไปสู่ความจริงที่ว่าระบบทำความร้อนที่อุณหภูมิต่ำสำหรับที่อยู่อาศัยได้กลายเป็นที่นิยมมากขึ้นในหมู่ประชากรซึ่งจะกล่าวถึงในบทความนี้

การปฏิบัติแสดงให้เห็นว่าเมื่อเปรียบเทียบแหล่งความร้อนสองแหล่ง - กับอุณหภูมิสูงและต่ำ - สภาพที่สะดวกสบายที่สุดสำหรับบุคคลนั้นถูกสร้างขึ้นโดยอุปกรณ์ทำความร้อนที่อุณหภูมิต่ำซึ่งให้ความแตกต่างของอุณหภูมิเล็กน้อยในห้องและไม่ก่อให้เกิดความรู้สึกเชิงลบ ขีด จำกัด บนของอุณหภูมิต่ำที่เรียกว่าตามคำจำกัดความของวิศวกรไฟฟ้าอยู่ในพื้นที่40˚С ระบบทำความร้อนที่อุณหภูมิต่ำโดยใช้สารหล่อเย็นทำงานที่อุณหภูมิ40-60˚С - ที่ทางเข้าของอุปกรณ์สร้างความร้อนและที่ทางออก และระบบทำความร้อนด้วยอากาศ ไฟฟ้า และการแผ่รังสียังใช้อุณหภูมิที่ต่ำกว่าซึ่งเทียบได้กับอุณหภูมิของร่างกายมนุษย์ ดังนั้นแนวคิดเรื่องอุณหภูมิต่ำจึงค่อนข้างเป็นกฎเกณฑ์ แต่การใช้สารหล่อเย็นหรือแหล่งความร้อนอื่นๆ ที่มีอุณหภูมิสูงถึง 45˚ มีข้อดีหลายประการที่ส่งผลต่อการเลือกระบบทำความร้อนในบ้านดังกล่าว และเนื่องจาก ตามคุณสมบัติของมัน ออร์แกนิกเหมาะกับการใช้งานกับแหล่งพลังงานหมุนเวียน

ระบบทำความร้อนทั้งหมดต้องเป็นไปตามข้อกำหนดบางประการ ซึ่งออกแบบมาเพื่อให้การใช้งานมีประสิทธิภาพ สะดวกสบาย และปลอดภัยยิ่งขึ้น ข้อกำหนดด้านการก่อสร้าง ภูมิอากาศ สุขอนามัย และเทคโนโลยีมีรายละเอียดอยู่ใน DBN V.2.5-67:2013 ในย่อหน้าที่ 4, 5, 6, 7, 9, 10 และ 11 ข้อกำหนดเหล่านี้ทำให้สามารถลดค่าลบให้น้อยที่สุดและในขณะเดียวกันก็เพิ่มค่าบวก ผลกระทบต่อร่างกายมนุษย์โดยระบบทำความร้อน

ควรสังเกตว่าเงื่อนไขที่สำคัญที่สุดประการหนึ่งสำหรับประสิทธิภาพของระบบทำความร้อนคือการพิจารณาการสูญเสียความร้อนอย่างรอบคอบ และสำหรับระบบอุณหภูมิต่ำ นี่อาจเป็นสิ่งสำคัญที่สุด มิฉะนั้น ระบบดังกล่าวจะไม่มีประสิทธิภาพและใช้พลังงานโดยไม่จำเป็น ดังนั้นจึงมีค่าใช้จ่ายสูง

ข้อดีของการให้ความร้อนที่อุณหภูมิต่ำ

ที่ การติดตั้งระบบทำความร้อนใต้พื้น
คุณจะได้รับสิทธิประโยชน์ดังต่อไปนี้:

1. 1. ข้อได้เปรียบหลักคือระดับความสะดวกสบาย ไม่ต้องสงสัยเลยว่าทำไมแบตเตอรี่ที่ร้อนเกินไปทำให้อากาศแห้ง ทำให้เกิดการพาความร้อนมากเกินไปในบ้าน ซึ่งทำให้เกิดฝุ่นจำนวนมากในบ้าน ซึ่งส่งผลเสียต่อร่างกายมนุษย์
2. 2. ความสามารถในการทำกำไร การปฏิเสธการให้ความร้อนแบบเข้มข้นแทนที่จะใช้การให้ความร้อนแบบเลือกได้ ซึ่งมีการควบคุมอุณหภูมิแยกต่างหาก ช่วยให้คุณประหยัดของเหลวถ่ายเทความร้อนได้มากถึง 20%
3. 3. ประสิทธิภาพทางเทคโนโลยี เมื่อใช้โหมดวอร์มไพพ์ คุณจะพบตัวเลือกการให้ความร้อนสองแบบในคราวเดียว - หม้อไอน้ำแบบควบแน่น ซึ่งมีประสิทธิภาพสูงสุดถึง 95% และตัวสะสมพลังงานแสงอาทิตย์ ซึ่งช่วยให้คุณได้รับพลังงาน "ฟรี"

โดยการกำจัดแหล่งที่มาหลักของการสูญเสียความร้อนและต้องการลดต้นทุนเมื่อระบบสามารถจ่ายได้ภายใน 5-10 ปี เจ้าของบ้านสามารถเริ่มเปลี่ยนระบบทำความร้อนเป็นโหมดการทำงานที่ประหยัดกว่าได้

geo-comfort.com

เครื่องทำความร้อนไฟฟ้า

ระบบนี้นำเสนอในตลาดระบบทำความร้อนโดยผู้ผลิตหลายราย มันใช้หลักการให้ความร้อนกับสายเคเบิลความต้านทานพิเศษ (รูปที่ 3) ด้วยกระแสไฟฟ้า ความร้อนที่ดึงออกจากสายเคเบิลจะถูกส่งไปยังสิ่งแวดล้อม ทำให้เกิดความร้อนที่นุ่มนวลในห้อง แพ็คเกจของระบบอาจรวมถึงสายเคเบิลสำหรับทำความร้อนหรือแผ่นรองสำเร็จรูป เทอร์โมสแตท และชุดติดตั้งเพื่อการติดตั้งที่รวดเร็วและง่ายดาย

ข้าว. 3. ไฟฟ้า "พื้นอุ่น"

องค์ประกอบโครงสร้างของระบบ

ระบบทำความร้อนทั้งหมดดังที่กล่าวไว้ข้างต้น ได้รับการออกแบบมาเพื่อรักษาอัตราส่วนที่เหมาะสมและสะดวกสบายของพารามิเตอร์สามตัว ได้แก่ อุณหภูมิของสารหล่อเย็นหลังอุปกรณ์สร้างความร้อน อุณหภูมิของเครื่องทำความร้อน และอุณหภูมิของอากาศในห้อง อัตราส่วนนี้สามารถมั่นใจได้โดยการเลือกองค์ประกอบสำคัญของระบบที่ถูกต้อง

อุปกรณ์สร้างความร้อน

อุปกรณ์ทั้งหมดสำหรับการผลิตความร้อนสามารถแบ่งออกเป็นสามกลุ่ม

กลุ่มแรกคือเครื่องกำเนิดความร้อนจากการใช้เชื้อเพลิงและไฟฟ้าแบบดั้งเดิม ส่วนใหญ่จะเป็นหม้อต้มน้ำร้อนแบบต่างๆ ที่ทำงานบนของแข็ง ของเหลว เชื้อเพลิงที่เป็นก๊าซ และพลังงานไฟฟ้า แม้แต่การให้ความร้อนทางอ้อมของไอน้ำ "เย็น" ในระบบไอน้ำที่มีการทำความร้อนที่อุณหภูมิต่ำ ก็ใช้อุปกรณ์ทำน้ำร้อนแบบเดียวกันทั้งหมด

ในกลุ่มอุปกรณ์นี้ สามารถสังเกตหม้อไอน้ำกลั่นตัวในครัวเรือนได้ ซึ่งเป็นอุปกรณ์ที่เกิดขึ้นจากการพัฒนานวัตกรรมในการใช้ไอน้ำอย่างมีเหตุผลที่เกิดขึ้นระหว่างการเผาไหม้เชื้อเพลิง การวิจัยมุ่งเป้าไปที่การใช้พลังงานอย่างสมบูรณ์มากขึ้นและในขณะเดียวกันก็ลดผลกระทบต่อสิ่งแวดล้อมให้น้อยที่สุด ทำให้สามารถสร้างอุปกรณ์ทำความร้อนชนิดใหม่ - หม้อไอน้ำควบแน่น - ซึ่งช่วยให้ได้รับความร้อนเพิ่มเติมจากก๊าซไอเสียผ่านการควบแน่น .

ตัวอย่างเช่น Baxi ผู้ผลิตชาวอิตาลีผลิตหม้อไอน้ำควบแน่นทั้งแบบตั้งพื้นและแบบติดผนัง กลุ่มผลิตภัณฑ์หม้อน้ำแบบติดผนัง Luna Platinum (รูปที่ 4) ประกอบด้วยหม้อไอน้ำแบบควบแน่นแบบวงจรเดียวและแบบสองวงจร โดยมีกำลังไฟตั้งแต่ 12 ถึง 32 กิโลวัตต์ องค์ประกอบหลักคือตัวแลกเปลี่ยนความร้อนเหล็กกล้าไร้สนิม AISI 316L ส่วนประกอบต่างๆ ของหม้อไอน้ำถูกควบคุมโดยบอร์ดอิเล็กทรอนิกส์ มีแผงควบคุมแบบถอดได้พร้อมจอแสดงผลคริสตัลเหลวและฟังก์ชันควบคุมอุณหภูมิในตัว ระบบมอดูเลตกำลังเตาช่วยให้เอาต์พุตของหม้อไอน้ำถูกปรับให้เข้ากับพลังงานที่อาคารใช้ในช่วง 1:10

ข้าว. 4. หม้อน้ำควบแน่น BAXI Luna Platinum

กลุ่มที่สองคือการติดตั้งที่ใช้ความร้อนของสารหล่อเย็นที่ไม่ใช่ระบบ ในกรณีเช่นนี้จะใช้ตัวสะสมความร้อน

กลุ่มที่สามรวมถึงอุปกรณ์ที่ใช้น้ำหล่อเย็นภายนอกเพื่อให้ความร้อนทางอ้อมพวกเขาประสบความสำเร็จในการใช้เครื่องแลกเปลี่ยนความร้อนพื้นผิว น้ำตก หรือฟองสบู่ เป็นประเภทนี้ที่ใช้สำหรับให้ความร้อนด้วยไอน้ำ "เย็น" ในระบบทำความร้อนด้วยไอน้ำอุณหภูมิต่ำ

ส่วนประกอบหลักของหม้อไอน้ำควบแน่น

เครื่องแลกเปลี่ยนความร้อนสำหรับหม้อไอน้ำแบบควบแน่นสามารถทำได้ในรูปของท่อที่มีหน้าตัดที่ซับซ้อน นี่เป็นสิ่งจำเป็นในการเพิ่มปริมาตรของเครื่องแลกเปลี่ยนความร้อนให้ได้มากที่สุด ซึ่งจะเป็นการเพิ่มประสิทธิภาพของหม้อไอน้ำควบแน่น ในหม้อไอน้ำประเภทนี้ พัดลมจะติดตั้งอยู่ด้านหน้าเตา ซึ่งจะแยกก๊าซออกจากท่อส่งก๊าซและผสมกับอากาศ นอกจากนี้ส่วนผสมที่ใช้งานได้จะถูกส่งไปยังเตา

ก๊าซไอเสียออกจากระบบผ่านปล่องไฟโคแอกเชียล

สำหรับการผลิตปล่องดังกล่าวผู้ผลิตส่วนใหญ่ใช้พลาสติกซึ่งทนความร้อนได้ดี ปั๊มที่รวมอยู่ในหม้อต้มน้ำร้อนแบบควบแน่นด้วยแก๊สนั้นถูกควบคุมด้วยระบบอิเล็กทรอนิกส์และปรับเอาท์พุตของหม้อไอน้ำให้เหมาะสมที่สุด ซึ่งจะช่วยประหยัดพลังงานไฟฟ้า

ปล่องไฟโคแอกเชียล

ประสิทธิภาพของหม้อไอน้ำส่วนใหญ่ขึ้นอยู่กับพารามิเตอร์ของระบบทำความร้อนโดยรวม หากอุณหภูมิของน้ำต่ำ การควบแน่นของไอน้ำจะเกิดขึ้นเต็มที่มากขึ้น ดังนั้นความร้อนแฝงส่วนใหญ่จะถูกส่งกลับไปยังระบบทำความร้อน สิ่งนี้จะส่งผลต่อความจริงที่ว่าประสิทธิภาพของหม้อไอน้ำกลั่นตัวจะสูงขึ้นเล็กน้อย

ระบบทำความร้อนบางระบบไม่เหมาะสำหรับหม้อไอน้ำแบบควบแน่น ระบบทำความร้อนต้องได้รับการออกแบบสำหรับอุณหภูมิน้ำหล่อเย็นที่ไม่สูงเกินไป

กล่าวคือควรเป็นระบบทำความร้อนที่มีอุณหภูมิค่อนข้างต่ำ ในวงจรคืนน้ำหล่อเย็นต้องมีอุณหภูมิไม่สูงกว่า 60 องศา สภาพภายนอกไม่สำคัญ หากมีน้ำค้างแข็งเล็กน้อยบนถนน อุณหภูมิของสารหล่อเย็นในวงจรส่งคืนจะไม่ต่ำกว่า 45-50 องศา ดังนั้นหม้อไอน้ำจะทำงานในโหมดควบแน่น

หม้อต้มไอน้ำแบบตั้งพื้น

หม้อไอน้ำร้อนอุณหภูมิต่ำสามารถเป็นได้ทั้งแบบหนึ่งหรือสองวงจร สามารถใช้จัดระบบทำความร้อนหรือจ่ายน้ำร้อนได้ หม้อไอน้ำดังกล่าวอาจแตกต่างกันไปตามพารามิเตอร์กำลัง ช่วงกำลังของมันค่อนข้างใหญ่และมีตั้งแต่ 20 ถึง 100 กิโลวัตต์ พลังงานดังกล่าวซึ่งให้ความร้อนที่อุณหภูมิต่ำที่บ้านนั้นเพียงพอสำหรับสภาพความเป็นอยู่

สำหรับพื้นที่อุตสาหกรรม คุณจะต้องซื้อหม้อไอน้ำแบบตั้งพื้นที่ทรงพลังกว่า

คุณยังสามารถซื้อชุดอุปกรณ์ต่างๆ สำหรับเชื่อมต่อหม้อไอน้ำแบบควบแน่น รายการส่วนประกอบดังกล่าวประกอบด้วย: สารทำให้เป็นกลางคอนเดนเสท ถังขยาย อุปกรณ์ความปลอดภัยต่างๆ ชุดสำหรับระบบไอเสีย ชุดวางท่อ และอีกมากมาย

ในหลายประเทศในยุโรป ห้ามใช้หม้อไอน้ำแบบอื่นนอกเหนือจากการควบแน่น เนื่องจากมีประสิทธิภาพสูงกว่าและปล่อยอนุภาคที่เป็นอันตรายออกสู่ชั้นบรรยากาศน้อยกว่ามาก ในประเทศดังกล่าว รัฐดูแลประชาชน เพราะห้ามไม่ให้ใช้อุปกรณ์ที่เศรษฐกิจไม่ดีและความปลอดภัยด้านสิ่งแวดล้อมในระดับต่ำ

เครื่องทำความร้อน

เครื่องทำความร้อนแบ่งออกเป็น 4 กลุ่ม:

• อุปกรณ์ที่มีพื้นผิวเท่ากันทั้งด้านตัวพาความร้อนและด้านอากาศ ทุกคนรู้จักอุปกรณ์ประเภทนี้ - เป็นหม้อน้ำแบบแบ่งส่วนแบบดั้งเดิม
• อุปกรณ์ประเภทการพาความร้อนซึ่งพื้นที่ผิวสัมผัสกับอากาศมีขนาดใหญ่กว่าพื้นผิวด้านน้ำหล่อเย็นมาก ในอุปกรณ์เหล่านี้ การแผ่รังสีความร้อนมีความสำคัญรอง
• เครื่องทำความร้อนแบบแผ่นพร้อมการกระตุ้นการไหลของอากาศ
• อุปกรณ์ประเภทแผง - พื้น เพดาน หรือผนังตัวอย่างเช่น ในแผงทำความร้อนแนวนี้ เราสามารถสังเกตหม้อน้ำแผงเหล็กของเช็ก Korado ที่เรียกว่า Radik ซึ่งผลิตในสองรุ่น - ด้วยการเชื่อมต่อด้านข้าง (Klasik) และตัวล่างที่มีวาล์วควบคุมอุณหภูมิ (VK) ในตัว . Kermi (เยอรมนี) นำเสนอหม้อน้ำแผงเหล็ก

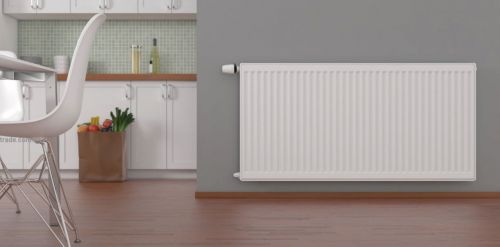

ข้าว. 5. แผงหม้อน้ำเหล็ก Korado

อุปกรณ์ทำความร้อนของระบบอุณหภูมิต่ำประกอบด้วยเครื่องทำความร้อนแบบแบ่งส่วนและแบบแผงหลายประเภท เครื่องทำความร้อนแบบคอนเวอร์เตอร์ เครื่องทำความร้อน และแผงทำความร้อน

ตัวสะสมความร้อน

อุปกรณ์เหล่านี้จำเป็นในระบบทำความร้อนอุณหภูมิต่ำแบบไบวาเลนต์ที่ใช้พลังงานจากแหล่งพลังงานหมุนเวียนหรือความร้อนเหลือทิ้ง ตัวสะสมความร้อนสามารถบรรจุของเหลวหรือของแข็งได้ โดยใช้ความจุความร้อนของตัวเติมเพื่อเก็บความร้อน

อุปกรณ์ที่ปล่อยความร้อนในช่วงเวลาของการเปลี่ยนเฟสกำลังเป็นที่แพร่หลายมากขึ้น ในนั้นความร้อนสะสมในกระบวนการหลอมสารหรือเมื่อโครงสร้างผลึกได้รับการเปลี่ยนแปลงบางอย่าง

นอกจากนี้ ตัวสะสมความร้อนทางความร้อนยังทำงานได้อย่างมีประสิทธิภาพ โดยหลักการนั้นอิงจากการสะสมความร้อนอันเป็นผลมาจากปฏิกิริยาเคมีที่เกิดขึ้นจากการปล่อยความร้อน

ตัวสะสมความร้อนสามารถเชื่อมต่อกับระบบทำความร้อนได้ทั้งตามวงจรอิสระและตามวงจรอิสระ เมื่อความร้อนสะสมในตัวพวกมันจากสารหล่อเย็นนอกระบบ

ตัวสะสมความร้อนยังสามารถเป็นพื้น หิน และแม้แต่ทะเลสาบใต้ดินก็สามารถใช้เป็นที่เก็บความร้อนได้

ตัวสะสมความร้อนภาคพื้นดินได้มาจากการวางรีจิสเตอร์ที่ทำจากท่อโดยเพิ่มขึ้นทีละหนึ่งและครึ่งถึงสองเมตร เครื่องสะสมความร้อนจากหินได้รับการติดตั้งโดยการเจาะหลุมแนวตั้งหรือแนวลาดเอียงในหินที่ความลึก 10 ถึง 50 ม. ซึ่งจะมีการสูบน้ำหล่อเย็น การใช้ทะเลสาบใต้ดินเป็นตัวสะสมความร้อนเป็นไปได้หากวางท่อที่มีสารหล่อเย็นสูบเข้าไปในชั้นล่างของน้ำ ความร้อนจากท่อที่อยู่ชั้นบนของทะเลสาบใต้ดิน

ปั๊มความร้อน

เมื่อใช้แหล่งความร้อนในระบบทำความร้อนที่อุณหภูมิต่ำซึ่งมีอุณหภูมิต่ำกว่าอุณหภูมิของอากาศในห้อง เช่นเดียวกับการลดการใช้วัสดุของอุปกรณ์ทำความร้อน ปั๊มความร้อนสามารถรวมอยู่ในระบบได้ (รูปที่ 6) ). อุปกรณ์ที่พบบ่อยที่สุดในกลุ่มนี้คือปั๊มความร้อนอัด ซึ่งเมื่อควบแน่นจะให้อุณหภูมิ 60 ถึง 80 ° C

ข้าว. 6. ปั๊มความร้อนทำงานอย่างไร

การทำงานอย่างมีประสิทธิภาพของปั๊มความร้อนในระบบทำความร้อนที่อุณหภูมิต่ำทำได้โดยการรวมตัวสะสมความร้อนไว้ในวงจรเครื่องระเหย ซึ่งช่วยให้อุณหภูมิการระเหยของไอน้ำ "เย็น" คงที่ การปรับระบบนี้ทำได้โดยการเปลี่ยนการถ่ายเทความร้อนของตัวปั๊มเอง

ข้อดีและข้อเสีย

ระบบทำความร้อนที่อุณหภูมิต่ำชนะใจผู้สนับสนุนด้วยการสร้างสภาพที่สะดวกสบายในห้องมากกว่าระบบทำความร้อนแบบเดิมที่มีอุปกรณ์ทำความร้อนสูง ไม่มี "การทำให้แห้ง" ของอากาศมากเกินไปไม่มี - มากเกินไป - ฝุ่นในห้องเนื่องจากการเคลื่อนที่ของอากาศอย่างหลีกเลี่ยงไม่ได้พร้อมเครื่องทำความร้อนที่ร้อนจัด

การใช้ตัวสะสมความร้อนในระบบทำให้สามารถสะสมความร้อนและใช้งานได้ทันทีหากจำเป็น

อุณหภูมิต่ำกระจายระหว่างอุปกรณ์สร้างความร้อนและอากาศในห้องทำให้ง่ายต่อการควบคุมระบบโดยใช้ตัวควบคุมอุณหภูมิที่ตั้งโปรแกรมได้

สำหรับข้อบกพร่องนั้นอันที่จริงแล้วค่าใช้จ่ายของระบบสำเร็จรูปนั้นค่อนข้างจะสูงกว่าระบบที่มีอุณหภูมิสูงแบบเดิมหลายเท่า

อ่านบทความและข่าวสารในช่องโทรเลข
เอ.ดับเบิลยู. เธิร์ม ติดตาม
ช่องยูทูป.

เข้าชมแล้ว: 14 617

การเลือกจำนวนส่วนที่แน่นอนของแบตเตอรี่ bimetallic

มีหลายประเภทแต่ละชนิดมีพลังของตัวเอง การปล่อยความร้อนขั้นต่ำถึง - 120 W สูงสุด - 190 W เมื่อคำนวณจำนวนส่วนจำเป็นต้องคำนึงถึงการใช้ความร้อนโดยขึ้นอยู่กับตำแหน่งของบ้านรวมทั้งคำนึงถึงการสูญเสียความร้อนด้วย:

• แบบร่างที่เกิดขึ้นเนื่องจากการเปิดหน้าต่างและโปรไฟล์หน้าต่างไม่ดี, รอยร้าวในผนัง
• เปลืองความร้อนตลอดเส้นทางของสารหล่อเย็นจากแบตเตอรี่ก้อนหนึ่งไปยังอีกก้อนหนึ่ง
• ตำแหน่งมุมห้อง.
• จำนวนหน้าต่างในห้อง ยิ่งมีมาก ยิ่งสูญเสียความร้อนมาก
• การตากห้องเป็นประจำในฤดูหนาวก็ส่งผลต่อจำนวนส่วนเช่นกัน

ตัวอย่างเช่น หากคุณต้องการให้ความร้อนแก่ห้องขนาด 10 ตร.ม. ซึ่งตั้งอยู่ในบ้านที่ตั้งอยู่ในเขตภูมิอากาศตอนกลาง คุณต้องซื้อแบตเตอรี่ที่มี 10 ส่วน พลังงานของแต่ละส่วนควรเท่ากับ 120 W หรือเทียบเท่า สำหรับ 6 ส่วนด้วยกำลังความร้อน 190 W

อบไอน้ำ

การให้ความร้อนประเภทนี้มีลักษณะเฉพาะโดยการใช้ไอน้ำ "อิ่มตัว" เป็นตัวกลางในการทำความร้อน ซึ่งนำไปสู่ความจำเป็นในการรวบรวมคอนเดนเสทที่เพียงพอ และหากมีฮีตเตอร์หนึ่งตัวในระบบทำความร้อนซึ่งไม่สร้างปัญหาด้วยจำนวนที่เพิ่มขึ้นจะทำให้การกำจัดคอนเดนเสททำได้ยากขึ้น วิธีแก้ปัญหานี้พบได้จากการใช้ไอน้ำ "เย็น" เป็นสารหล่อเย็น มีบทบาทในระบบทำความร้อนด้วยไอน้ำอุณหภูมิต่ำสมัยใหม่ โดยเฉพาะอย่างยิ่ง freon-114 ซึ่งเป็นสารประกอบอนินทรีย์ที่ไม่ติดไฟ ปลอดสารพิษ ไม่มีกลิ่น และมีความคงตัวทางเคมี

ระบบไอน้ำ "เย็น" ทำงานโดยใช้ความร้อนที่ปล่อยออกมาระหว่างการควบแน่นของไอระเหยอิ่มตัว ซึ่งจะทำให้อุปกรณ์ทำความร้อนร้อนขึ้น ท่อส่งน้ำคอนเดนเสททำงานในโหมด "เปียก" ซึ่งเกิดจากการสำรองคอนเดนเสท ในกรณีนี้ ไม่จำเป็นต้องใช้กับดักไอน้ำ เนื่องจากคอนเดนเสทกลับคืนสู่เครื่องระเหยด้วยแรงโน้มถ่วง ไม่จำเป็นต้องใช้ปั๊มแต่งหน้า ท่อส่งไอน้ำและท่อคอนเดนเสทติดตั้งทั้งในแนวนอนและแนวตั้ง ยิ่งกว่านั้นไม่จำเป็นต้องปฏิบัติตามอคติ ในกรณีของการติดตั้งแนวตั้ง สามารถวางท่อจ่ายไอน้ำได้ทั้งด้านบนและด้านล่าง

การปรับระบบที่ทำงานด้วยไอน้ำ "เย็น" กระทำโดยส่งผลต่อแรงดันไอน้ำและอุณหภูมิของระบบ ซึ่งระบบจะคำนวณจากแรงดันที่สอดคล้องกับอุณหภูมิไอน้ำสูงสุดที่เป็นไปได้

หม้อน้ำแบบแบ่งส่วนและแผงคอนเวอร์เตอร์มักใช้เป็นอุปกรณ์ทำความร้อนในระบบทำความร้อนด้วยไอน้ำอุณหภูมิต่ำ ในการควบคุมการถ่ายเทความร้อน อุปกรณ์ทำความร้อนแต่ละเครื่องมีวาล์วเมมเบรน

ข้อดีของการให้ความร้อนที่อุณหภูมิต่ำ

ที่ การติดตั้งระบบทำความร้อนใต้พื้น
คุณจะได้รับสิทธิประโยชน์ดังต่อไปนี้:

1. 1. ข้อได้เปรียบหลักคือระดับความสะดวกสบาย ไม่ต้องสงสัยเลยว่าทำไมแบตเตอรี่ที่ร้อนเกินไปทำให้อากาศแห้ง ทำให้เกิดการพาความร้อนมากเกินไปในบ้าน ซึ่งทำให้เกิดฝุ่นจำนวนมากในบ้าน ซึ่งส่งผลเสียต่อร่างกายมนุษย์
2. 2. ความสามารถในการทำกำไร การปฏิเสธการให้ความร้อนแบบเข้มข้นแทนที่จะใช้การให้ความร้อนแบบเลือกได้ ซึ่งมีการควบคุมอุณหภูมิแยกต่างหาก ช่วยให้คุณประหยัดของเหลวถ่ายเทความร้อนได้มากถึง 20%
3. 3. ประสิทธิภาพทางเทคโนโลยี เมื่อใช้โหมดวอร์มไพพ์ คุณจะพบตัวเลือกการให้ความร้อนสองแบบในคราวเดียว - หม้อไอน้ำแบบควบแน่น ซึ่งมีประสิทธิภาพสูงสุดถึง 95% และตัวสะสมพลังงานแสงอาทิตย์ ซึ่งช่วยให้คุณได้รับพลังงาน "ฟรี"

โดยการกำจัดแหล่งที่มาหลักของการสูญเสียความร้อนและต้องการลดต้นทุนเมื่อระบบสามารถจ่ายได้ภายใน 5-10 ปี เจ้าของบ้านสามารถเริ่มเปลี่ยนระบบทำความร้อนเป็นโหมดการทำงานที่ประหยัดกว่าได้

งานที่สำคัญที่สุดของการพัฒนาเทคโนโลยีคือการเพิ่มประสิทธิภาพพลังงาน เพื่อแก้ปัญหานี้ในระบบทำความร้อน วิธีที่มีประสิทธิภาพที่สุดคือการลดอุณหภูมิของสารหล่อเย็น นั่นคือเหตุผลที่การให้ความร้อนที่อุณหภูมิต่ำเป็นแนวโน้มสำคัญในการพัฒนาเทคโนโลยีการทำความร้อนที่ทันสมัยในปัจจุบัน

ระบบทำความร้อนที่อุณหภูมิต่ำระหว่างการทำงานใช้น้ำหล่อเย็นในปริมาณที่น้อยกว่าระบบแบบเดิมมาก ส่งผลให้ประหยัดได้มาก ข้อดีเพิ่มเติมคือการลดการปล่อยมลพิษสู่ชั้นบรรยากาศ นอกจากนี้ การทำงานกับระบอบอุณหภูมิที่ "อ่อน" ยังช่วยให้คุณใช้อุปกรณ์ประเภทอื่นได้ เช่น ปั๊มความร้อนหรือหม้อไอน้ำกลั่นตัว

ปัญหาหลักในการพัฒนาเครื่องทำความร้อนที่อุณหภูมิต่ำเป็นเวลานานยังคงอยู่ที่อุณหภูมิความร้อนต่ำเป็นเรื่องยากมากที่จะสร้างสภาพที่สะดวกสบายในห้องอุ่น อย่างไรก็ตาม ด้วยการพัฒนาเทคโนโลยีอาคารที่ช่วยให้สามารถสร้างอาคารประหยัดพลังงานได้ ปัญหานี้ได้รับการแก้ไขแล้ว การใช้อาคารสมัยใหม่และวัสดุฉนวนความร้อนทำให้สามารถลดการสูญเสียความร้อนของอาคารได้อย่างมาก
ด้วยเหตุนี้ระบบทำความร้อนที่อุณหภูมิต่ำจึงสามารถให้ความร้อนแก่บ้านได้อย่างมีประสิทธิภาพและประสิทธิผล ผลสำเร็จของการประหยัดน้ำหล่อเย็นนั้นสูงกว่าต้นทุนเพิ่มเติมที่ต้องจ่ายสำหรับฉนวนความร้อนของอาคารอย่างมาก
