พลังงานพื้นอุ่นวิธีการตั้งค่า

การเลือกและตำแหน่งของระบบ ENERGY MAT

เมื่อเลือกระบบทำความร้อนใต้พื้น ENERGY MAT ให้ปฏิบัติตามข้อกำหนดและคำแนะนำต่อไปนี้:

• วางแผนการจัดวางเสื่อในลักษณะที่ไม่มีวัตถุและอุปกรณ์ติดอยู่ด้านบน (เช่น อ่างอาบน้ำ ฝักบัว ห้องส้วม ตู้เย็น เครื่องซักผ้าและเครื่องล้างจาน เตา เฟอร์นิเจอร์มีขา ฯลฯ) รวมถึงอื่นๆ โครงสร้างอื่นๆ ขัดขวางการไหลเวียนของอากาศอย่างอิสระ
• หากมีรอยต่อการขยายตัวทางความร้อนบนพื้นผิว ต้องวางแผ่นทำความร้อนไว้เพื่อไม่ให้สายทำความร้อนผ่านตะเข็บเหล่านี้
• แต่ละห้องต้องใช้แผ่นทำความร้อนแบบแยกส่วนพร้อมเทอร์โมสตัท หากมีพื้นหลายประเภทในห้องเดียวกัน ให้ใช้แผ่นทำความร้อนหลายแผ่นพร้อมเทอร์โมสแตทแยกจากกัน
• รักษาระยะห่างอย่างน้อย 5 ซม. จากแผ่นทำความร้อนถึงผนัง เฟอร์นิเจอร์ และวัตถุอื่นๆ ที่ป้องกันไม่ให้ความร้อนปล่อยสู่อากาศ ระยะห่างจากแผ่นทำความร้อนถึงอุปกรณ์ทำความร้อนอื่นๆ (ตัวยก ท่อสำหรับทำน้ำร้อนและการจ่ายน้ำร้อน ฯลฯ) ต้องมีอย่างน้อย 10 ซม.
• คำนวณพื้นที่ทำความร้อนอย่างแม่นยำที่สุด และเลือกแผ่นทำความร้อนที่เหมาะสมสำหรับแต่ละห้อง
• โปรดจำไว้ว่าแผ่นรองความร้อนสามารถรับประกันการทำความร้อนใต้พื้นได้อย่างสบายเท่านั้น (โหมดที่เหมาะสมที่สุดคือตั้งแต่ +26° ถึง +28° C) และมีไว้สำหรับใช้ในพื้นที่ปิดโดยสูญเสียความร้อนเพียงเล็กน้อย
• พิจารณาถึงกำลังของแผ่นทำความร้อนที่ติดตั้ง ภาระในเครือข่ายไฟฟ้าและกระแสไฟสูงสุดที่อนุญาตของเบรกเกอร์วงจรนิรภัย (สำหรับระบบที่มีกำลังไฟมากกว่า 2 กิโลวัตต์ ขอแนะนำให้เชื่อมต่อผ่านสายไฟและตัวตัดวงจรแยกต่างหาก) .
• เพื่อเป็นการรักษาฉนวนไฟฟ้าของอุปกรณ์ ขอแนะนำให้เชื่อมต่อแผ่นทำความร้อนผ่าน RCD (Residual Current Device) เมื่อติดตั้งระบบไฟฟ้าสำหรับการทำความร้อนใต้พื้นในห้องเปียก จำเป็นต้องใช้ RCD
• หากเป็นไปได้ ให้ติดตั้งเทอร์โมสแตทสำหรับแผ่นทำความร้อนในห้องที่ชื้น โดยแขวนไว้ในห้องเหล่านี้

การไม่ปฏิบัติตามกฎเหล่านี้นำไปสู่การติดตั้งและการทำงานของระบบทำความร้อนใต้พื้น ENERGY MAT ที่ไม่เหมาะสม ส่งผลให้ประสิทธิภาพการใช้ระบบลดลงอย่างมาก การทำงานของอุปกรณ์ไฟฟ้าทำงานผิดปกติ และมีความเสี่ยงที่จะเกิดความล้มเหลวของสายเคเบิลทำความร้อน

คุณสมบัติของพื้นเมื่อใช้พื้นฉนวนความร้อนอินฟราเรด

โดยปกติพื้นอุ่นที่ใช้ฟิล์มความร้อนอินฟราเรดจะถูกนำเสนอในตลาดวัสดุก่อสร้างในรูปแบบของเสื่อทำความร้อน เสื่อเหล่านี้วางอยู่ใต้พื้นโดยตรง ซึ่งสามารถใช้เป็นกระเบื้องเซรามิกและสโตนแวร์ พอร์ซเลน ลามิเนต ปาร์เก้ พรม ฯลฯ

ฟิล์มอินฟราเรดมีขั้นตอนการติดตั้งที่สะดวก รวดเร็ว และง่ายดาย ในเวลาเดียวกันหลังจากวางฟิล์มแล้วก็สามารถรวบรวมและวางใหม่ในห้องอื่นได้ทุกเมื่อหากสถานการณ์ต้องการ

ส่วนใหญ่มักจะติดตั้งระบบทำความร้อนใต้พื้นอินฟราเรดภายใต้กระเบื้องเซรามิกหรือกระเบื้องพอร์ซเลนเพราะ พื้นผิวเซรามิกถูกมองว่าเป็นคนเย็นชา นอกจากนี้ กระเบื้องเซรามิกยังมีการถ่ายเทความร้อนที่ดีเยี่ยม และทนทานต่อการเปลี่ยนแปลงของอุณหภูมิอย่างมีนัยสำคัญและความร้อนเป็นเวลานาน นอกจากนี้ ระบบทำความร้อนใต้พื้นแบบอินฟราเรดมักจะวางอยู่ใต้พื้นหินบะซอลต์ หินแกรนิต และหินอ่อน

ในบ้านและอพาร์ตเมนต์ส่วนตัว ระบบทำความร้อนด้วยฟิล์มอินฟราเรดมักติดตั้งไว้ในห้องน้ำและห้องสุขา ในห้องครัว บนระเบียงและในทางเดิน

ข้อดีและข้อเสียของฟิล์มความร้อน

พื้นอุ่นอินฟราเรดมีข้อดีหลายประการ:

• การถ่ายเทความร้อนที่ดีเยี่ยมเนื่องจากความหนาของฟิล์มความร้อนเพียงเล็กน้อย
• ประสิทธิภาพการใช้พลังงานที่สำคัญ tkเสื่ออินฟราเรดมีมวลน้อยดังนั้นองค์ประกอบความร้อนจึงปล่อยพลังงานความร้อนออกทันทีไม่สะสม
• พื้นที่ถ่ายเทความร้อนขนาดใหญ่ช่วยให้กระจายความร้อนได้สม่ำเสมอ
• อุณหภูมิในการทำงานค่อนข้างต่ำและความปลอดภัยที่เพิ่มขึ้น
• ลักษณะการทำงานที่มีความแข็งแรงสูง
• การสูญเสียทางแม่เหล็กไฟฟ้าในระดับต่ำ
• ความทนทาน

ข้อดีหลักของการทำความร้อนใต้พื้นด้วยอินฟราเรดซึ่งใช้ฟิล์มทำความร้อนคือการใช้พลังงานต่ำ โดยเฉพาะอย่างยิ่ง หากเราเปรียบเทียบการใช้ไฟฟ้าของพื้นฟิล์มอินฟราเรดกับพื้นอุ่นที่ใช้สายเคเบิลทำความร้อน ในกรณีแรก ค่าไฟฟ้าจะลดลง 3-4 เท่า

ปัจจัยสำคัญต่อไปในการใช้ฟิล์มทำความร้อนใต้พื้นคือความปลอดภัยทางแม่เหล็กไฟฟ้า เนื่องจากการทำงานช่วยขจัดผลกระทบที่เป็นอันตรายของรังสีแม่เหล็กไฟฟ้าต่อสิ่งมีชีวิต ตัวอย่างเช่น ที่ระยะห่าง 1 ซม. จากฟิล์มอินฟราเรด ความแรงของสนามแม่เหล็กที่สร้างขึ้นโดยสนามแม่เหล็กจะน้อยกว่า 30% ของความแรงของสนามแม่เหล็กบนพื้นผิวโลกของเรา และในระยะไม่กี่เซนติเมตร มันก็ไม่มีนัยสำคัญ ทำให้ระบบทำความร้อนใต้พื้นอินฟราเรดปลอดภัยอย่างสมบูรณ์สำหรับใช้ที่บ้าน รวมทั้งในห้องสำหรับเด็ก

ลักษณะเด่นอีกประการหนึ่งของพื้นอุ่นโดยทั่วไป และโดยเฉพาะอย่างยิ่งอินฟราเรดคือพื้นที่ทำความร้อนขนาดใหญ่และตำแหน่งขององค์ประกอบความร้อนต่ำ คุณลักษณะเหล่านี้ช่วยให้มีการกระจายอุณหภูมิที่สมเหตุสมผลและสม่ำเสมอมากขึ้นในระนาบแนวนอนและแนวตั้ง เมื่อเทียบกับเครื่องทำความร้อนหม้อน้ำที่กระจุกตัวอยู่ในพื้นที่ที่อยู่เหนือระดับพื้น ดังนั้นการกระจายความร้อนสม่ำเสมอในแนวตั้งช่วยให้การทำงานของอุณหภูมิในการทำงานลดลง อุณหภูมิในห้องสามารถลดลงได้ 2-3°C เมื่อเทียบกับเครื่องทำความร้อนหม้อน้ำโดยไม่เปลี่ยนความรู้สึกร้อนโดยบุคคล การลดอุณหภูมิลง 2-3°C ช่วยลดการใช้ไฟฟ้าได้ 12%

แน่นอนว่าพื้นฉนวนความร้อนอินฟราเรดนั้นไม่เหมาะ แต่ก็มีข้อเสียเช่นกัน ข้อเสียเปรียบหลักของการทำความร้อนใต้พื้นแบบอินฟราเรดคือความเฉื่อยทางความร้อนสูง เหล่านั้น. เวลาทำความร้อนและความเย็นค่อนข้างนาน พารามิเตอร์นี้สามารถได้รับอิทธิพลจากการใช้พื้นหนึ่งหรืออีกชั้นหนึ่งที่มีอัตราการถ่ายเทความร้อนต่างกัน

ระบบทำความร้อนด้วยฟิล์มอินฟราเรด

ประเภทของความร้อนในพื้นที่ไฟฟ้าที่ค่อนข้างใหม่ แต่มีแนวโน้มและเป็นที่นิยมอยู่แล้วคือความร้อนใต้พื้นฟิล์มอินฟราเรด ใช้ฟิล์มความร้อนพิเศษเป็นองค์ประกอบความร้อน

แยกจากกันฉันอยากจะพูดเกี่ยวกับชื่อ บ่อยครั้งที่คุณสามารถหาชื่อเช่น "ฟิล์มอินฟราเรด", "ฟิล์มความร้อนอินฟราเรด" ฯลฯ ชื่อเหล่านี้ไม่ถูกต้องทั้งหมด เนื่องจากรังสีอินฟราเรดเป็นแหล่งกำเนิดความร้อนใดๆ โดยไม่คำนึงถึงองค์ประกอบความร้อน อย่างไรก็ตามชื่อ "ฟิล์มอินฟราเรด" ได้กลายเป็นชื่อที่ใช้ในครัวเรือนมาช้านาน ดังนั้นเราจึงจะใช้ชื่อนี้เช่นกัน

หลักการทำงาน

ระบบทำความร้อนใต้พื้นโดยใช้แผ่นทำความร้อน ENERGY แบบบางเป็นระบบทำความร้อนด้วยสายไฟที่ให้การกระจายอุณหภูมิในอุดมคติเหนือพื้นผิวภายในห้อง ได้รับการออกแบบทั้งสำหรับห้องที่มีการทำปาดปูนทราย (คอนกรีต) แล้วและสำหรับห้องที่ไม่สามารถทำได้ แผ่นทำความร้อนเป็นแบบสำเร็จรูปที่ช่วยขจัดขั้นตอนในการวางและยึดสายเคเบิลทำความร้อน การติดตั้งจึงทำได้ง่ายมาก สายไฟความร้อน ENERGY ทำหน้าที่เป็นแหล่งความร้อนในระบบ

การควบคุมระบบดังกล่าวดำเนินการโดยใช้เทอร์โมสตัทอัตโนมัติที่ไวต่อการเปลี่ยนแปลงของอุณหภูมิแวดล้อม ซึ่งช่วยให้รักษาอุณหภูมิที่ตั้งไว้ได้อย่างแม่นยำอย่างน้อย 0.4 องศาเซลเซียสในขณะเดียวกัน อุณหภูมิพื้นก็สูงกว่าอุณหภูมิอากาศหลายองศา ดังนั้นอากาศจะไม่ร้อนมากเกินไปและยังคงความสดอยู่เสมอโดยไม่เปลี่ยนความชื้นตามธรรมชาติของห้อง

ระบบเงียบ สบาย เป็นมิตรกับสิ่งแวดล้อม และอายุการใช้งานเทียบได้กับอายุการใช้งานของอาคาร

ความทนทานและขาดการบำรุงรักษา

ในแง่ของการใช้งานจริงคุณสามารถวางใจได้ เสื่อทำความร้อนจะคงอยู่ได้นานเท่ากับห้องที่ติดตั้ง แผ่นทำความร้อน ENERGY ไม่ต้องการการบำรุงรักษา

คุณภาพ ความน่าเชื่อถือ รับประกัน

คุณภาพและความน่าเชื่อถือของระบบทำความร้อนใต้พื้น ENERGY ได้รับการยืนยันโดยใบรับรองสากล ISO 9001:2000 และใบรับรองความสอดคล้องของรัสเซียหมายเลข ROSS CZ.AYA80 B04209. ผลิตภัณฑ์สายไฟ ENERGY รับประกัน 20 ปี

วัตถุประสงค์ของชุด ENERGY MAT

ระบบทำความร้อนใต้พื้น ENERGY MAT เป็นแผ่นทำความร้อนสำหรับแข่งม้าซึ่งเป็นสายเคเบิลสำหรับทำความร้อนซึ่งมีระยะห่างคงที่บนกริดรองรับที่มีความกว้าง 50 ซม. ENERGY MAT ติดตั้งอยู่ใต้แผ่นกระเบื้องโดยตรงในชั้นของกาวติดกระเบื้องโดยไม่เพิ่มความสูงของโครงสร้าง ของพื้นและให้ความร้อนที่พื้นผิวได้อย่างสบาย

เนื้อหาของชุด ENERGY MAT

ชุดระบบ ENERGY MAT ประกอบด้วยแผ่นทำความร้อน ENERGY เทอร์โมสตัท เซ็นเซอร์อุณหภูมิ และท่อลูกฟูกสำหรับเซ็นเซอร์อุณหภูมิ

แผ่นทำความร้อน ENERGY ใช้สายเคเบิลทำความร้อนแบบสองแกนที่มีฉนวนฟลูออโรโพลีเมอร์ของแกนให้ความร้อน ถักเปียป้องกัน (ป้องกัน) (สายทองแดงบัดกรี 14 เส้น d 0.3 มม.) และฉนวนพีวีซีภายนอก เส้นผ่านศูนย์กลางของสาย - 3.6-4.8 มม. กำลังไฟฟ้าเชิงเส้นสูงสุดของสายเคเบิลคือ 12 W/r.m. (ด้วยแรงดันไฟ 220 V)

วิธีการวางส่วนต่างๆ

ในการติดตั้ง "พื้นอุ่น" ขอแนะนำให้ทำโครงการ ภาพวาดจะดำเนินการในหนังสือเดินทางของอุปกรณ์ทำความร้อน การติดตั้งพื้นหน้าตัดเริ่มต้นด้วยการติดตั้งเทอร์โมสตัท สายเคเบิลของส่วนและสายเซ็นเซอร์อุณหภูมิจะพอดีกับมัน

ตัวนำทั้งหมดจะถูกวางไว้ในท่อลูกฟูกโดยใช้หัววัด ทำร่องสำหรับท่อในพื้นและในผนัง การติดตั้งส่วนต่างๆ จะดำเนินการบนพื้นผิวที่เรียบ แห้งและสะอาด

ระบบพลังงานประกอบด้วยชั้นต่อไปนี้:

1. ฉนวนกันความร้อนทำจากโฟมพลาสติกหนา 2 ซม.
2. หากใช้ส่วนที่มีกำลังแรงสูงเพื่อให้ความร้อนในห้องจะมีการปูฉนวนคอนกรีตขนาด 4 ซม.
3. ชั้นฟอยล์ 0.3 มม. ใช้ฟอยล์อลูมิเนียม
4. ฟิล์มลาฟซาน; จะป้องกันฟอยล์จากความร้อนสูงเกินไปและลดผลกระทบของสารเคมีในสารละลายกาวหรือการพูดนานน่าเบื่อ
5. เทปติด;
6. สายเคเบิล;
7. เสริมสร้างเซ็นเซอร์อุณหภูมิ
8. แผ่นไม้อัด
9. ปาดคอนกรีตหรือกาวติดกระเบื้อง ชั้นลึก 3-5 ซม.

ก่อนเทปูนลงในสายเคเบิล ตัวนำทั้งหมดจะต้องเชื่อมต่อกับเซ็นเซอร์อุณหภูมิ อย่าลืมทดสอบระบบ ตรวจสอบความต้านทานของวัสดุ ค่าความต้านทานระบุไว้ในหนังสือเดินทางสำหรับส่วนทำความร้อน

ระบบทำความร้อนของแบรนด์ Energy ยังใช้สำหรับระบบทำความร้อนส่วนกลาง พื้นไฟฟ้าจะเปิดขึ้นในช่วงนอกฤดูท่องเที่ยวเมื่ออุณหภูมิของอากาศภายนอกต่ำ แต่ส่วนกลางยังไม่ทำงาน ในฤดูหนาว องค์ประกอบความร้อนจะใช้สำหรับการทำความร้อนใต้พื้นเป็นวง โดยเฉพาะอย่างยิ่งสำหรับพื้นที่เล่นในห้องเด็ก

ข้อมูลจำเพาะของสายเคเบิลความร้อน

อุณหภูมิสภาพแวดล้อมในการทำงาน	-30° ถึง +70°C (อุณหภูมิการติดตั้งขั้นต่ำ: -5°C)
ระดับการป้องกัน	IP67
พลังงานเชิงเส้น	12 วัตต์/รอบต่อนาที
แรงดันไฟจ่าย	220 โวลต์
เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล	3.6-4.8mm
รัศมีการโค้งงอของสายเคเบิลขั้นต่ำ	แปดเท่า (เทียบกับเส้นผ่านศูนย์กลางของสายเคเบิล)
สีฉนวนด้านนอก	ส้ม/เหลือง

พารามิเตอร์ของแผ่นทำความร้อน ENERGY MAT-165

ประเภทเสื่อ	แบรนด์เคเบิ้ล	พลัง W	ความยาวม.	พื้นที่ m2
แผ่นพลังงาน 0.50-70	LDTS 12 70-165	70	0,90	0.50
แผ่นพลังงาน 0.80-130	LDTS 12 130-165	130	1.60	0.80
แผ่นพลังงาน 1.30-210	LDTS 12 210-165	210	2.60	1,30
แผ่นพลังงาน 1.65-260	LDTS 12 260-165	260	3,20	1.65
ENERGYMAT 2,14-340	LDTS 12 340-165	340	4.20	2,14
ENERGYMAT 2,58-410	LDTS 12 410-165	410	5,20	2,58
แผ่นพลังงาน 3.00-500	LDTS 12 500-165	500	6.10	3.00
ENERGYMAT 3,90-560	LDTS 12 560-165	560	6.70	3.90
แผ่นพลังงาน 4,20-670	LDTS 12 670-165	670	8,30	4.20
ENERGYMAT 5,10-810	LDTS 12 810-165	810	10,20	5,10
ENERGYMAT 6.10-1000	LDTS 12 1000-165	1000	12,30	6,10
เอเนอร์จีแมท 7,60-1210	LDTS 12 1210-165	1210	15.10	7.60
ENERGYMAT 8,80-1400	LDTS 12 1400-165	1400	17,60	8.80
แผ่นพลังงาน 11.00-1800	LDTS 12 1800-165	1800	22.00	11,00
ENERGYMAT 13.30-2150	LDTS 12 2150-165	2150	26.60	13,30
ENERGYMAT 16.30-2600	LDTS 12 2600-165	2600	32,50	16,30

เซ็นเซอร์อุณหภูมิตั้งอยู่ที่พื้นภายในท่อลูกฟูกแบบพิเศษ การออกแบบนี้ช่วยให้เปลี่ยนเซ็นเซอร์ได้หากจำเป็นโดยไม่รบกวนการปูพื้น

ชุดอุปกรณ์นี้อาจรวมถึงเทอร์โมสแตทอิเล็กทรอนิกส์ ENERGY Reg หรือเทอร์โมสแตทแบบตั้งโปรแกรมอิเล็กทรอนิกส์ของ ENERGY Pro

ข้อดีและข้อเสียของผลิตภัณฑ์พลังงาน

การตรวจสอบเสื่อความร้อน Energy จะไม่สมบูรณ์หากไม่มีการระบุจุดแข็งและจุดอ่อน คนแรก ได้แก่ :

• ประหยัดพื้นที่ในห้อง
• ความร้อนสม่ำเสมอของพื้นผิว
• การควบคุมที่ง่ายและเชื่อถือได้
• ติดตั้งง่าย
• ความทนทาน ระยะเวลาการรับประกันของผู้ผลิตสำหรับผลิตภัณฑ์ทั้งหมดคือ 20 ปีอายุการใช้งานของสายเคเบิลทำความร้อนสูงถึง 50

ตามความคิดเห็น การทำความร้อนใต้พื้นด้วยพลังงานมีข้อเสียดังต่อไปนี้:

• พวกเขาสร้างภาระที่เพิ่มขึ้นบนโครงข่ายไฟฟ้า
• กินไฟมาก.
• มีส่วนทำให้รังสีแม่เหล็กไฟฟ้าเพิ่มขึ้น
• ด้วยความร้อนสูง พื้นบางประเภท (เช่น เสื่อน้ำมัน) อาจทำให้เสียรูปได้

วิธีการวางระบบด้วยมือของคุณเอง

การติดตั้งพื้นอุ่นตามคำแนะนำประกอบด้วยขั้นตอนต่อไปนี้:

1. ในผนังที่ความสูง 1.5 ม. จากพื้น จะมีไฟแฟลชสำหรับติดตั้งเทอร์โมสตัท จากจุดนี้ลงไป จำเป็นต้องเจาะร่องแนวตั้ง 2x2 ซม. ใส่ท่อที่มีเซ็นเซอร์อุณหภูมิและปลายยึดของสายเคเบิลทำความร้อน
2. พื้นผิวต้องสะอาดและได้ระดับ หากวางฉนวนกันความร้อนไว้ก่อนหน้านี้จะต้องเต็มไปด้วยชั้นของการพูดนานน่าเบื่อรอจนกว่าจะแห้งสนิทและหลังจากนั้นดำเนินการติดตั้งระบบทำความร้อน
3. ฟิล์มป้องกันจะถูกลบออกจากด้านล่างของเสื่อและติดเข้ากับพื้น ชั้นกาวติดกระเบื้องหนาไม่เกิน 5 ซม. เทลงบนอย่างสม่ำเสมอ

ราคา

แม้ว่าที่จริงแล้วระบบทำความร้อนใต้พื้นพลังงานจะผลิตในยุโรป แต่ราคาในตลาดภายในประเทศนั้นค่อนข้างแพง โดยเฉลี่ยในมอสโก ราคาของแผ่นทำความร้อนแบบเบาอยู่ที่ 1,500 ถึง 4,700 รูเบิลต่อชุด ขึ้นอยู่กับพื้นที่ครอบคลุม

Light Plus จะมีราคาแพงกว่า: จาก 2,100 ถึง 12,800 ราคาของ Energy Cable 2,100 - 17,400 หากคุณต้องการซื้อ Mat warm floor ให้เตรียมการใช้จ่ายตั้งแต่ 2,600 ถึง 17,000 rubles ต่อชุด สามารถซื้อระบบ Energy Universal ได้ในราคา 2,400 - 6,700

ความคิดเห็นของลูกค้า

“พวกเขาติดตั้งพื้นของบริษัท Energy Mat ในบ้านส่วนตัว ก่อนอื่นพวกเขาวางทางเดินและห้องครัว หนึ่งปีผ่านไป ทุกคนในครอบครัวก็พอใจ ความร้อนกระจายอย่างสม่ำเสมอ สิ่งสำคัญคือการใช้เทอร์โมสตัทอย่างถูกต้อง ค่าไฟฟ้าจะไม่สูงอย่างที่คิด ปีนี้พวกเขาทำระบบทำความร้อนใต้พื้นในห้องนั่งเล่นและห้องเด็ก ตลอดฤดูหนาว เด็กๆ วิ่งเท้าเปล่าและทำความสะอาดพรม ซึ่งเป็นแหล่งฝุ่น

อาร์เทม ทรอยสกี้, โวโรเนจ.

“สำหรับการคลอดบุตรพวกเขาทำการซ่อมแซมในห้องนอน และเนื่องจากระบบทำความร้อนส่วนกลางแทบไม่ร้อน เราจึงตัดสินใจติดตั้งระบบทำความร้อนใต้พื้น ซื้อระบบพลังงานแสง มีขนาดกะทัดรัดสามีของฉันติดตั้งเองได้อย่างง่ายดาย ตอนนี้แทนที่จะเป็น +16 ในฤดูหนาว ห้องจะเป็น +22-24 °C ลูกน้อยอุ่นสบาย

สิ่งที่สำคัญคือเมื่อลูกชายของฉันเริ่มคลานโดยไม่ต้องกลัวปล่อยให้เขาลงไปที่พื้น สิ่งเดียวที่ฉันต้องการรับใบเรียกเก็บเงินในจำนวนที่น้อยกว่า”

Veronika Astakhova ภูมิภาคมอสโก

“เราไม่มีเครื่องทำความร้อนในห้องน้ำ ยกเว้นขดลวดเล็กๆ ที่ผนัง เมื่อการซ่อมแซมเริ่มต้นขึ้นตามคำแนะนำของลูกชายของฉันได้มีการติดตั้งสายเคเบิลความร้อนสากลของ Energy ที่ผลิตในอังกฤษไว้ใต้กระเบื้อง อุณหภูมิเพิ่มขึ้นทันทีก็สบายและสะดวก ตอนซื้อเรากังวลมากว่าไฟจะจ่ายไฟแพง แต่ลูกชายสอนให้เขาควบคุมอุณหภูมิความร้อนอย่างสมเหตุสมผล และไม่มีการใช้ไฟฟ้าเพิ่มขึ้นมากนัก อย่างน้อยเราก็มีเงินบำนาญเพียงพอ”

วาซิลี่, ยาโรสลาฟล์.

คำแนะนำในการติดตั้ง Energy Mat

การติดตั้งดำเนินการตามรูปแบบต่อไปนี้

งานเริ่มต้นด้วยการกำหนดตำแหน่งของเทอร์โมสตัทและเซ็นเซอร์ ขอแนะนำให้วางอันแรกเหนือระดับพื้น 1.2–1.5 ม.ตำแหน่งของเซ็นเซอร์อย่างที่คุณทราบนั้นสัมพันธ์กับตำแหน่งของตัวควบคุมอุณหภูมิ ผ้าม่านที่สอดคล้องกันถูกตัดลงบนพื้นและบนผนัง

• พื้นผิวของพื้นยังต้องเตรียมการ จะต้องปรับระดับและบดอัดจำเป็นต้องขจัดรอยแตกและเศษออกจากวัตถุทั้งหมดที่มีความเสี่ยงต่อความเสียหายต่อระบบทำความร้อน พื้นผิวถูกดูดและเช็ดด้วยผ้าชุบน้ำหมาด ๆ การไม่มีฝุ่นช่วยเพิ่มการยึดเกาะของพลิโทไนต์
• โครงร่างโดยละเอียดของเลย์เอาต์ของเสื่อตามรูปร่างของส่วนนั้นถูกวาดขึ้น

ในบันทึก

หากพื้นเป็นฉนวนแล้วขั้นแรกเทชั้นเล็ก ๆ ของการพูดนานน่าเบื่อประมาณ 3 ซม. และจากนั้นจะติดตั้งแผ่นความร้อนเท่านั้น

• ติดตั้งท่อยึดด้วยเซ็นเซอร์อุณหภูมิ ขอบที่เหลืออยู่บนพื้นถูกปิดผนึกส่วนที่สองถูกนำออกมาทางม่านไปยังตัวควบคุมอุณหภูมิ ผ้าม่านเต็มไปด้วยกาว ตำแหน่งของเซ็นเซอร์จะต้องทำเครื่องหมายทั้งบนพื้นและบนแผนภาพ
• พื้นผิวของฐานใต้แผ่นรองพื้นได้รับการเคลือบด้วยไพรเมอร์เจาะลึก

ปูเสื่อบนระนาบของพื้นตามรูปร่างของมัน หากจำเป็นให้ตัดหรือหมุนไปในทิศทางที่ถูกต้อง

ทั้งหมดนี้ทำด้วยความระมัดระวังอย่างยิ่งเพื่อไม่ให้เกิดความเสียหายกับองค์ประกอบความร้อน หลังจากแกะฟิล์มกันรอยจากด้านล่างของเสื่อแล้ว ในที่สุดก็ติดเข้ากับพื้น

ตอนนี้เมื่อกรอกจะไม่ถูกแทนที่

ปลายเย็นของระบบถูกนำออกมาที่กล่องเชื่อมต่อและพื้นผิวถูกเทด้วยสารละลายกาวติดกระเบื้อง ความหนาของชั้นไม่ควรเกิน 5 มม. สารละลายต้องมีความสม่ำเสมอจนมั่นใจได้ในการสัมผัสกับพื้นผิวของสายเคเบิลในอีกด้านหนึ่ง และในทางกลับกัน รอยแตกหรือช่องอากาศในชั้นกาวจะต้องถูกแยกออกจากกันโดยสิ้นเชิง

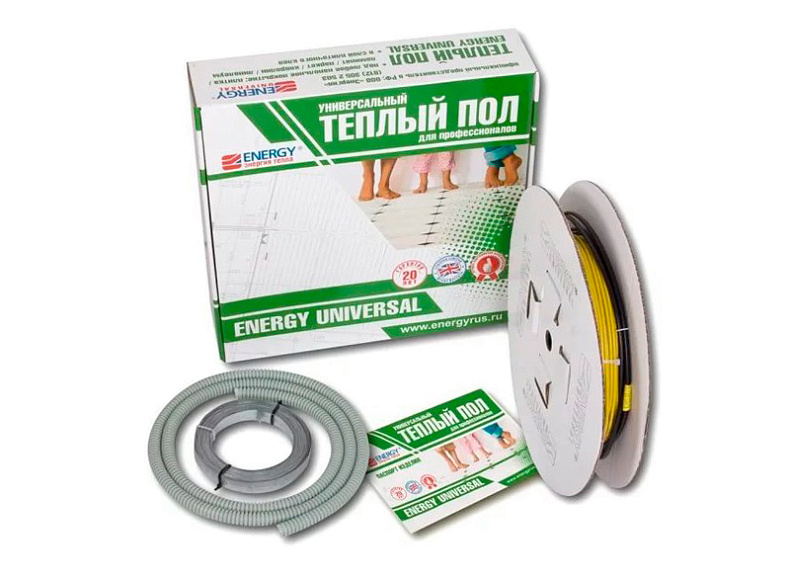

พลังงานสากล

สำหรับระบบทำความร้อน "พื้นอุ่น" ขอแนะนำให้ติดตั้งส่วนสายเคเบิล เป็นสายเคเบิลที่มีความยาวจำกัด ส่วนต่าง ๆ ในด้านพลังงาน ความยาว และเส้นผ่านศูนย์กลางของตัวนำ ขึ้นอยู่กับเส้นผ่านศูนย์กลางของสายเคเบิล ใช้วัสดุปูพื้นบางประเภท ส่วนพลังงานสากลนั้นเป็นสากล พวกเขาจะวางภายใต้หันหน้าไปทางใด ๆ ในห้องใดก็ได้

ลักษณะของระบบทำความร้อน:

• สายเคเบิลสองคอร์
• แกนความร้อนหุ้มด้วยวัสดุฟลูออโรโพลิเมอร์
• ชั้นป้องกันถูกแสดงด้วยเปียทองแดงชุบสังกะสี
• หน้าจอครอบคลุมชั้นฟอยล์ ฉนวนภายนอกทำจากพีวีซี
• เส้นผ่านศูนย์กลางของสายเคเบิล 2.5-3.5 มม. ตัวนำถูกเลือกตามขนาดของห้องและความเข้มของความร้อนที่ต้องการ
• ส่วนนี้เชื่อมต่อกับเครือข่ายไฟฟ้า 230 V;
• สายเคเบิลร้อนสูงถึง 70 0С; อุณหภูมิกำลังทำงาน
• กำลังต่อ 1 เส้นตรง ม. - 10 วัตต์;
• วัสดุที่แนะนำสำหรับการตกแต่งพื้น: ลามิเนต, ปาร์เก้, กระเบื้องหลากหลายและพื้นผิว, พรม;
• ส่วนนี้ได้รับการติดตั้งในการปาดคอนกรีตหรือภายใต้การพูดนานน่าเบื่อคอนกรีต
• การออกแบบใด ๆ ที่เป็นที่ยอมรับในห้อง
• สามารถติดตั้งเฟอร์นิเจอร์ที่ไม่มีขาได้บนพื้นผิวที่อุ่น การล็อคตัวนำจะไม่เกิดขึ้น
• หากจำเป็น คุณสามารถจัดเรียงเฟอร์นิเจอร์ในห้องใหม่ได้

สำหรับ Energy Universal ซื้อตัวปรับอุณหภูมิต่อไปนี้: Energy TK04 พร้อมการควบคุมเชิงกล, Energy TK02 พร้อมหน้าจอคริสตัลเหลว, Energy TK03 พร้อมซอฟต์แวร์ อุปกรณ์เชื่อมต่อกับระบบ 220 V สำหรับพื้นที่ทำความร้อนบางส่วนให้เลือกตั้งแต่ 160 W ถึง 2600 W

ระบบทำความร้อนได้รับการติดตั้งไม่เพียง แต่ในสถานที่ของบ้านเท่านั้น แต่ยังรวมถึงในโรงเรือนและโรงเรือนด้วย ในหนังสือเดินทางสำหรับอุปกรณ์ทำความร้อนมีตารางตามที่คุณสามารถเลือกส่วนของพลังงานที่ต้องการได้ตามพื้นที่ทำความร้อนของห้อง

เกี่ยวกับผลิตภัณฑ์

ความเฉพาะเจาะจงของผลิตภัณฑ์ของบริษัทคือการทำให้ระบบสมบูรณ์ด้วยวัสดุในประเทศและองค์ประกอบความร้อนที่ผลิตจากต่างประเทศ โดยเฉพาะสายเคเบิลในทุกรุ่นผลิตโดยบริษัทอังกฤษ Lytellton Limited เสื่อทำจากวัสดุโพลีเมอร์ทนความร้อนที่มีความแข็งแรงทางกลและค่าการนำความร้อนต่ำ

ปัจจุบัน บริษัทได้เสนอทางเลือกของระบบต่าง ๆ ที่มีขอบเขตแตกต่างกัน:

• ใช้เป็นแหล่งความร้อนเสริมในที่ที่มีระบบทำความร้อนหลัก ในการแก้ปัญหานี้ คุณสามารถใช้แผ่นรองแบบบางหรือสายเคเบิลแบบแกนเดียวที่ติดตั้งบนเทปสำหรับยึดได้
• การติดตั้งสายเคเบิลความร้อนอันทรงพลังในห้องโดยไม่ต้องใช้อุปกรณ์ทำความร้อนเพิ่มเติม ทางเลือกที่ดีที่สุดคือรุ่นที่มีสายเคเบิลสองคอร์ที่มีหน้าตัดขนาดใหญ่ สิ่งเหล่านี้สามารถเป็นได้ทั้งเสื่อความร้อนและชุดแยกต่างหากสำหรับการวางองค์ประกอบความร้อนโดยพลการ
• ระบบทำความร้อนใต้พื้นกลางแจ้ง (ระเบียง, พื้นที่เปิดโล่ง)

คุณสามารถตัดสินใจเลือกระบบทำความร้อนใต้พื้นประเภทใดประเภทหนึ่งได้หลังจากทำความคุ้นเคยกับบริษัททั้งหมดแล้วเท่านั้น

สินค้า

เทอร์โมสตัท SET 70 (เครื่องกล)

เทอร์โมสแตทเชิงกลแบบคลาสสิกที่ง่าย สะดวก และเชื่อถือได้

849 ร.

เทอร์โมสตัท SET 12 (เครื่องกล)

เครื่องควบคุมอุณหภูมิแบบเครื่องกลพร้อมเซ็นเซอร์อุณหภูมิพื้นระยะไกล

1 009 ร.

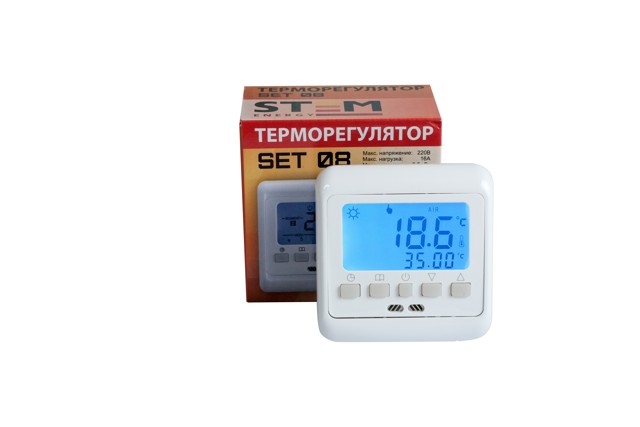

เทอร์โมสตัท SET 08 (ตั้งโปรแกรมได้)

เทอร์โมสตัทในห้องที่ตั้งโปรแกรมได้พร้อมเซ็นเซอร์อุณหภูมิพื้นระยะไกลและเซ็นเซอร์อุณหภูมิอากาศในตัว

2 103 รูเบิล

ตัวควบคุมอุณหภูมิ SET 07 (ตั้งโปรแกรมได้, สัมผัส)

สัมผัสตัวควบคุมอุณหภูมิที่ตั้งโปรแกรมได้พร้อมเซ็นเซอร์อุณหภูมิพื้นระยะไกลและเซ็นเซอร์อุณหภูมิอากาศในตัว

2 343 ร.

เทอร์โมสตัท SET 16 (ตั้งโปรแกรมได้)

เทอร์โมสแตทที่ตั้งโปรแกรมได้พร้อมเซ็นเซอร์อุณหภูมิพื้นระยะไกลและเซ็นเซอร์อุณหภูมิอากาศในตัว

2 472 ร.

ตัวควบคุมอุณหภูมิ SET 09 (ตั้งโปรแกรมได้)

เทอร์โมสแตทที่ตั้งโปรแกรมได้พร้อมหน้าจอขนาดใหญ่ เซ็นเซอร์อุณหภูมิพื้นระยะไกล และเซ็นเซอร์อุณหภูมิอากาศในตัว

$2,181

ตัวควบคุมอุณหภูมิ SET 04 (ตั้งโปรแกรมได้)

เทอร์โมสแตทที่ตั้งโปรแกรมได้พร้อมหน้าจอ เซ็นเซอร์อุณหภูมิพื้นระยะไกล และเซ็นเซอร์อุณหภูมิอากาศในตัว

$1,739

ตัวควบคุมอุณหภูมิ SET 03 (ตั้งโปรแกรมได้)

เทอร์โมสแตทที่ตั้งโปรแกรมได้พร้อมหน้าจอ เซ็นเซอร์อุณหภูมิพื้นระยะไกล และเซ็นเซอร์อุณหภูมิอากาศในตัว

$1,987

ตัวควบคุมอุณหภูมิ SET 02 (ตั้งโปรแกรมได้)

เทอร์โมสแตทที่ตั้งโปรแกรมได้พร้อมหน้าจอ เซ็นเซอร์อุณหภูมิพื้นระยะไกล และเซ็นเซอร์อุณหภูมิอากาศในตัว

2 795 ร.

เทอร์โมสตัท SET 10 (ตั้งโปรแกรมได้)

เทอร์โมสแตทที่ตั้งโปรแกรมได้พร้อมหน้าจอขนาดใหญ่ เซ็นเซอร์อุณหภูมิพื้นระยะไกล และเซ็นเซอร์อุณหภูมิอากาศในตัว

1 720 รูเบิล

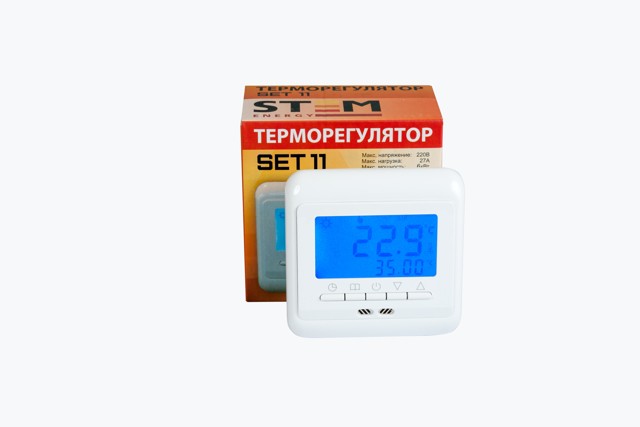

เทอร์โมสตัท SET 11 (ตั้งโปรแกรมได้)

เทอร์โมสแตทแบบตั้งโปรแกรมกำลังสูงพร้อมเซ็นเซอร์อุณหภูมิพื้นระยะไกลและเซ็นเซอร์อุณหภูมิอากาศในตัว

2 418 ร.

เทอร์โมสตัท SET 17 SILVER (ตั้งโปรแกรม สัมผัสได้)

ดีไซน์เก๋ไก๋ หน้าจอสัมผัสแบบย้อนแสงสีขาวเปลี่ยนเป็นกระจกในโหมดสแตนด์บาย โหมดการปรับอัตโนมัติและด้วยตนเอง

$6,043

เทอร์โมสตัท-ซ็อกเก็ต SET 20 (เครื่องกล)

เทอร์โมสแตทเชิงกลที่ง่าย สะดวก และเชื่อถือได้ในซ็อกเก็ต

$1,853

ตัวควบคุมอุณหภูมิ SET 25 WIFI (ตั้งโปรแกรมได้, สัมผัส)

ตัวควบคุมอุณหภูมิ SET 25 พร้อม Wi-Fi สำหรับการทำความร้อนใต้พื้นช่วยให้คุณควบคุมส่วนทำความร้อน แผ่นรองหรือฟอยล์ผ่านแอปพลิเคชันสมาร์ทโฟน ทางออกที่สะดวกสบายสำหรับผู้ที่ชื่นชอบความสบาย ประหยัดพลังงาน และรู้วิธีจัดการเวลาอย่างมีเหตุผล

6 436 รูเบิล

ตัวควบคุมอุณหภูมิ SET 18 (ตั้งโปรแกรมได้, สัมผัส)

ดีไซน์เก๋ไก๋ หน้าจอสัมผัส เซ็นเซอร์อุณหภูมิ 2 ตัว: ในตัวเพื่อวัดอุณหภูมิอากาศในห้อง และรีโมทบนสายไฟเพื่อวัดอุณหภูมิพื้น

3 861 รูเบิล

การติดตั้งโปรแกรมสำหรับเทอร์โมสตัท ENERGY TK03

เทอร์โมสแตท TK03 สามารถตั้งค่าได้ 4 โปรแกรมสำหรับวันตั้งแต่วันจันทร์ถึงวันศุกร์ (1-5) และ 2 โปรแกรมสำหรับวันเสาร์และวันอาทิตย์ (6-7) สำหรับแต่ละโปรแกรม เวลาเริ่มต้นจะถูกตั้งค่าจาก 00:00 ถึง 23:50 โดยเพิ่มขึ้นทีละ 10 นาที และค่า t ° ที่ต้องการในช่วงตั้งแต่ 5 ° C ถึง 40 ° C เพิ่มขึ้นทีละ 0.5 ° C เวลาทำงานขั้นต่ำสำหรับแต่ละโปรแกรมคือ 10 นาที

การตั้งค่าโรงงาน:

วันของสัปดาห์	โปรแกรม	เวลาเริ่มโปรแกรม	ค่าอุณหภูมิ
จันทร์-ศุกร์ (1-5)	เช้า	6:00	25 องศาเซลเซียส
วัน	8:00	20°C
ตอนเย็น	19:00	25 องศาเซลเซียส
กลางคืน	23:50	20°C
เสาร์ - อาทิตย์ (6-7)	เช้า	9:00	35°C
	กลางคืน	23:50	20°C

1. หากต้องการเปลี่ยนการตั้งค่าจากโรงงาน ให้กดปุ่มในรู P ด้วยวัตถุบาง แข็ง และทู่ - เวลาเริ่มต้นของโปรแกรมแรก - "ตอนเช้า" จะกะพริบ

2. การกดปุ่ม "ขึ้น" จะเพิ่ม ("ลง" - ลด) ค่าเวลาที่ตั้งค่าไว้ 10 นาที (กดปุ่มค้างไว้นานกว่า 2 วินาทีจะเปิดใช้งานโหมดความเร็วสูงในการเพิ่ม / ลดค่านาที) เมื่อตั้งค่าเวลาที่ต้องการแล้วให้กดปุ่ม "อินเตอร์" - ค่า t °ที่ตั้งไว้สำหรับโปรแกรมแรกจะกะพริบ

3. การกดปุ่ม "ขึ้น" จะเพิ่มขึ้น ("ลง" - ลดลง) ค่า t ° ที่ตั้งไว้ 0.5 ° C (การกดปุ่มค้างไว้นานกว่า 2 วินาทีจะเปิดใช้งานโหมดความเร็วสูงในการเพิ่ม / ลดค่า t °) หลังจากตั้งค่า t° ที่ต้องการแล้ว ให้กดปุ่ม - เวลาเริ่มต้นของโปรแกรมที่สองจะกะพริบ

4. ตั้งเวลาเริ่มต้นที่ต้องการและ t° สำหรับแต่ละโปรแกรมของอีกห้าโปรแกรมที่เหลือด้วยวิธีเดียวกัน หลังจากตั้งค่า t° สำหรับโปรแกรมสุดท้าย การแสดงผลจะกลับสู่โหมดปกติ

เริ่มต้นก่อน.

เทอร์โมสตาร์ท TK03 มีตัวเลือกเพิ่มเติม "Early start" ซึ่งเปิดใช้งานโดยอัตโนมัติ: ตามข้อมูลที่ได้รับในวันก่อนหน้าของการทำงาน เทอร์โมสตัทจะกำหนดจำนวนนาที (แต่ไม่เกิน 60) ก่อนเวลาเริ่มต้นที่คุณตั้งค่าอย่างอิสระ สำหรับโปรแกรม "เช้า" คุณต้องจ่ายไฟให้กับสายเคเบิลทำความร้อนและเริ่มกระบวนการทำความร้อน เพื่อให้เมื่อถึงเวลาที่โปรแกรม Morning เริ่มต้น อุณหภูมิพื้นผิวของพื้นถึงค่าที่คุณตั้งไว้

การตั้งค่าด้วยตนเองของ t°

การตั้งค่าด้วยตนเองทำให้คุณสามารถตั้งค่า t° ที่แตกต่างจากค่าที่ตั้งไว้สำหรับโปรแกรมปัจจุบันได้ชั่วคราว:

• เมื่อจอแสดงผลอยู่ในโหมดปกติ ให้กดปุ่ม - ค่าที่ตั้ง t ° สำหรับโปรแกรมปัจจุบันจะปรากฏขึ้น

• กดปุ่มเพิ่ม (ลด) ค่าที่ตั้งไว้ของ t° โดย 0.5°C (การกดปุ่มค้างไว้นานกว่า 2 วินาทีจะเปิดใช้งานโหมดความเร็วสูงโดยเพิ่มค่านาทีที่ตั้งไว้) หลังจากตั้งค่า t° ที่ต้องการแล้ว ให้กดปุ่ม "escape" - หน้าจอจะเปลี่ยนเป็นโหมดการตั้งค่าด้วยตนเอง ไอคอน "มือ" จะปรากฏขึ้น

อุณหภูมิที่ตั้งเองจะยังคงมีผลจนกว่าจะเริ่มโปรแกรมถัดไปหรือจนกว่าจะกดปุ่มค้างไว้ 2 วินาที

กำลังปิดเทอร์โมสตัท

ในโหมดการแสดงผลปกติ ให้กดปุ่มเปิด/ปิดค้างไว้สามวินาที — จอแสดงผลดับลง ปุ่มทั้งหมดยกเว้นเปิด/ปิดถูกปิดกั้น แหล่งจ่ายไฟไปยังสายเคเบิลทำความร้อนถูกปิด

คู่มือการใช้งานสำหรับเทอร์โมสตัท Energy TK03
