4. أتمتة الستائر الهوائية
الهواء الحراري
تستخدم الستائر على نطاق واسع في
المباني الصناعية والمدنية.
الحجاب يجعل من الممكن الحفاظ عليه
خلال موسم البرد في الإنتاج
المباني التي تتطلبها الصحية
المعايير ، ومعلمات بيئة الهواء و
سيؤدي ذلك إلى تقليل التكلفة بشكل كبير
الحرارة.
في
أتمتة الستائر الهوائية
يتم حل المهام التالية:
- بداية
وأوقف الستارة ، على التوالي ، عند
فتح وإغلاق البوابة
- التغيير
توريد مروحة ستارة الهواء
حسب درجة الحرارة الخارجية
هواء؛
- التغيير
ستارة الهواء سخان الهواء تبديد الحرارة
حسب درجة الحرارة الخارجية
الهواء أو درجة حرارة الهواء في
غرفة بالقرب من البوابة
- توقف
ستائر أوتوماتيكية في وقت واحد
اغلاق امدادات المبرد ل
دفاية.
على ال
أرز. 5.5 يتم تقديم مخطط الأتمتة ،
وفي الشكل 5.6 الكهرباء الرئيسية
دائرة التحكم في الهواء الحراري
الستارة ، والتي تستخدم على نطاق واسع في
المباني الصناعية والمدنية.
يبدأ
محركات كهربائية م1
و م2
يمكن تنفيذ مراوح الستائر
مفاتيح التحكم سأ1
و سأ2
من خزانة التحكم المحلية أو
تلقائيا.
في
التحكم الآلي في الهواء
مفاتيح التحكم في الحجاب سأ1
و سأ2
اضبط الموضع أ
(تلقائي) (الشكل 5.6). في هذا الوضع
عند فتح البوابة تغلق
جهات الاتصال سك,
التبديل الحد ، يعمل
تتابع وسيط ل1
والمبتدئين المغناطيسية تشغيل كم1
أرز. 5.5 مخطط
أتمتة ستارة الهواء
أرز. 5.6 الكهرباء
مخطط دائرة التحكم
الهواء الحراري
حجاب
و
كم2,
التي تغلق اتصالاتها في السلطة
كم1
و كم2,
قم بتشغيل المحركات الكهربائية م1
و م2
المشجعين. أغلق في نفس الوقت
مساعدة إتصالات لم1
و كم2
مبتدئين المغناطيسية التي تزود
الجهد على معهم
MV1 صمام
على حامل الحرارة. يفتح الصمام.
عند إغلاق البوابة ، جهات الاتصال سك
فتح التبديل و
إذا كانت درجة الحرارة في منطقة البوابة أعلى
تسوية (اتصالات سل
open) ، ثم التتابع ل1
والمبتدئين المغناطيسية كم1
و كم2
تم إيقاف تشغيل المشجعين. معا
كسر الاتصالات وثيقة لم1
و كم2
في السلسلة IM MV1
ويغلق صمام المبرد.
في
- بوابات مغلقة فى حالة الخفض
درجات الحرارة في منطقة البوابة والاتصالات سل
أجهزة استشعار درجة الحرارة قريبة و
ستارة الهواء قيد التشغيل. في
زيادة درجة الحرارة للمجموعة
(محسوبة) قيمة الاتصالات سل
فتح وستارة الهواء
اغلاق. كجهاز استشعار
يمكن استخدام مستشعر درجة الحرارة
غرفة درجة الحرارة ثنائية المعدن
DTKB-53.
إذا
توفر ستارة الهواء
التحكم في إمداد المروحة في
تغيير في درجة الحرارة الخارجية ،
ثم مجموعة بالإضافة إلى ذلك
تحكم نسبي
عندما تنخفض درجة الحرارة الخارجية
يعطي الهواء أسفل المحسوب إشارة
على ال معهم
ريشة دليل المروحة،
مروحة تقليل التدفق
ستارة الهواء. مع زيادة
درجة حرارة الهواء الخارجي
عملية عكسية: دليل ريشة
يفتح قليلا لزيادة التدفق
مروحة ستارة الهواء. ل
التحكم في درجة حرارة الهواء في
منطقة البوابة في مثل هذا الستارة الهوائية
من المستحسن استخدام ثلاثة أوضاع
(ثابتة) المنظمين ، على سبيل المثال
TE2صض ،
التي تم استخدامها على نطاق واسع في
أتمتة غرف الإمداد.
الآليات التنفيذية
المشغلات - تشمل المحركات الكهربائية لصمامات الهواء والمخمدات والمراوح والمضخات ووحدات الضاغط ، وكذلك السخانات والمبردات والصمامات والمخمدات والمحركات الكهربائية وغيرها من المعدات.
يسمى المشغل بجزء محرك المشغل. تنقسم المحركات إلى هيدروليكية وكهربائية وهوائية. على وجه الخصوص ، يمكن أن تكون الكهربائية عبارة عن ملف لولبي (كهرومغناطيسي) ومع محركات كهربائية (كهربائية)
الصمامات والمخمدات
تنقسم الصمامات ثنائية الاتجاه وثلاثية الاتجاه إلى صمامات ملولبة وذات حواف. عادةً ما يتم تجهيز الصمامات ذات الوصلة الفلنجة بمجموعة تركيب بختم ، وبوصلة ملولبة - تركيبات وغسالات مانعة للتسرب. تستخدم الصمامات ثنائية الاتجاه مثل صمامات المرور التي تغير معدل التدفق لوسط العمل. يتم تثبيتها في نظام أنابيب أو مجاري بحيث يتطابق اتجاه التدفق مع اتجاه السهم الموجود على جسم الصمام. مثال نموذجي لاستخدام مثل هذا الصمام هو دائرة بمضخة تداول محلية.
تعمل الصمامات ثلاثية الاتجاهات كخلط وفصل وعبر الصمامات. تستخدم هذه الصمامات على نطاق واسع في أنظمة التبريد. يتم تركيب صمامات الفراشة على شفة. جزء العمل من هذه الصمامات هو قرص مثبت على محور دوار. يختلف مقدار الخلوص بين القرص والسطح الداخلي للصمام حسب زاوية دوران المحور. غالبًا ما تستخدم صمامات هذا التصميم في خطوط أنابيب السائل ذات القطر الكبير. في مجاري الهواء ، يتم استخدام مخمدات الهواء المستديرة والمستطيلة. يتم استخدامها لتنظيم تدفق الهواء عند ضغط ثابت منخفض. هناك حاجة إلى فحص الصمامات لمنع تدفق السائل أو الغاز في الاتجاه المعاكس ، على وجه الخصوص ، يتم استخدامها في أنابيب السوائل والشفط للمبردات ومكيفات الهواء المستقلة.
المحركات الكهربائية لمخمدات الهواء
للتحكم في مخمدات الهواء ، غالبًا لا يكفي تبديل مواضع الصمامات يدويًا ، لذلك يتم استخدام المحركات الكهربائية التي يتم التحكم فيها عن بُعد أو تلقائيًا. تصنف المحركات الكهربائية حسب:
- جهد التغذية (24V AC / DC أو 230V 50Hz)
- قيمة عزم الدوران (يتم تحديد القيمة المطلوبة حسب مساحة صمام الهواء المثبت عليه المشغل)
- طريقة التحكم (سلسة ، وضعين أو ثلاثة أوضاع)
- طريقة العودة إلى الوضع الأصلي (باستخدام زنبرك أو باستخدام محرك كهربائي قابل للانعكاس)
- توافر جهات اتصال إضافية التحويل
أرسل طلبًا واحصل على CP
سنختار المعدات ، ونخفض تكلفة التقدير ، ونتحقق من المشروع ، ونقوم بالتسليم والتركيب في الوقت المحدد.
المنظمين
يوفر جهاز التحكم في درجة الحرارة التحكم في المشغلات وفقًا لقراءات أجهزة الاستشعار المختلفة وهو أحد العناصر الرئيسية للنظام. أبسط أنواع المنظمين هي منظمات الحرارة ، فهي مصممة للتحكم في درجة حرارة معينة والحفاظ عليها في مختلف العمليات التكنولوجية. تنقسم منظمات الحرارة وفقًا لمبدأ التشغيل وطريقة التطبيق والتصميم. وفقًا لمبدأ العمل ، يتم تقسيمهم إلى:
- ثنائي المعدن
- شعري
- الكتروني
يعتمد مبدأ تشغيل منظمات الحرارة ثنائية المعدن على تشغيل لوحة ثنائية المعدن تحت تأثير درجة الحرارة. تستخدم بشكل أساسي لحماية السخانات الكهربائية من ارتفاع درجة الحرارة والحفاظ على درجة الحرارة المطلوبة في الغرفة.
تستخدم منظمات الحرارة الشعرية للتحكم في درجة حرارة المبادلات الحرارية في أنظمة تكييف الهواء والتهوية ومنع تدميرها بسبب تجميد المبرد. مكونات مثل هذا الترموستات عبارة عن أنبوب شعري مملوء بالفريون R134A ، متصل بغرفة الحجاب الحاجز ، والتي بدورها متصلة ميكانيكياً بمفتاح ميكرو.
في أنظمة التهوية ، يمكن لثرموستات خطر الصقيع الشعري أن يطلق العمليات التالية:
- توقف المروحة
- إغلاق مخمد الهواء الخارجي
- بدء مضخة دوران الناقل الحراري
- تفعيل التنبيه
بالنسبة للغرف الموجودة في أعماق المباني ، يتم استخدام منظمات الحرارة الإلكترونية مع خرج التتابع. يمكن أن تحافظ منظمات الحرارة على درجة الحرارة المضبوطة بواسطة كل من المستشعر المدمج وجهاز الاستشعار عن بعد.
محطات الغرف اللاسلكية - حل لاسلكي لإدارة معاملات المناخ (درجة الحرارة والرطوبة) في المباني. يضمن هذا النهج توفير الطاقة وتحسين نظام التحكم. الجهاز مناسب تمامًا لأنظمة تكييف الهواء (أسطح المنازل ووحدات مناولة الهواء) ويمكن تكييفه مع أنظمة أخرى (مثل التدفئة الأرضية).
يتكون النظام من:
- محطة مع أجهزة استشعار درجة الحرارة والرطوبة المدمجة ؛
- مستشعر درجة الحرارة والرطوبة
- نقاط الوصول ، التي تُستخدم لجمع المعلومات من المحطات وأجهزة الاستشعار اللاسلكية ونقلها إلى نظام إدارة المبنى ، والذي تم إنشاؤه إما على أساس وحدة تحكم وخادم نظام إرسال ، أو باستخدام وحدة تحكم مركزية ؛
- مكرر يوفر امتدادًا لمنطقة التغطية بإشارة لاسلكية لضمان تبادل البيانات بين المحطات اللاسلكية وأجهزة الاستشعار الموجودة في المواقع البعيدة للمنشأة.
مزايا:
- المرونة: القدرة على تغيير الهيكل الإداري للمعدات الهندسية بسهولة ، على سبيل المثال ، إذا كان من الضروري تغيير تخطيط سوبر ماركت أو مكتب دون إجراء تغييرات على قنوات الاتصال الحالية.
- التعديل التحديثي المبسط للمباني التاريخية أو المباني الأخرى حيث تكون أعمال البناء المرتبطة بفتح الأرضيات والجدران وما إلى ذلك صعبة أو غير مقبولة.
- انخفاض تكلفة التركيب والتشغيل.
- تشغيل مبسط للنظام.
- التكامل مع أنظمة إدارة المباني الأكثر شيوعًا BMS.
- الحفاظ على المعلمات المحددة في مناطق فردية من الغرفة (يساعد في تقليل تكاليف الطاقة).
- يضمن الهيكل الخلوي لتبادل البيانات بين نقاط الوصول والأجهزة موثوقية عالية لنقل البيانات داخل الشبكة.
طلب
وحدة التحكم في المعالجات الدقيقة Klimat 101 عبارة عن ترموستات تستخدم للحفاظ على درجة حرارة الهواء في أنظمة تهوية الإمداد بسخان المياه. لا يتطلب إعدادات إضافية ، نظام التحكم جاهز للتشغيل فور بدء التشغيل.
يتم الحفاظ على درجة الحرارة المحددة (من 7 إلى 99 درجة مئوية) عن طريق التحكم في محرك صمام الخلط. تراقب وحدة التحكم باستمرار درجة الحرارة في مجرى التهوية ودرجة حرارة الماء العائد من سخان المياه باستخدام أجهزة استشعار متصلة به. يستخدم جهاز التحكم Klimat 101 تنظيمًا تكامليًا نسبيًا (PI). هذا النوع من التنظيم هو الأمثل للتحكم في أنظمة تهوية الإمداد والعادم ، لأنه يسمح بالحفاظ على درجة الحرارة المحددة بدقة كبيرة ، ويقلل من تقلبات درجات الحرارة ويمنع نظام التحكم من الدخول في الرنين.
بالنسبة للمناطق الباردة ، توجد وظيفة بدء الشتاء والقدرة على ضبط درجة حرارة الماء العائد في وضع الاستعداد.
تراقب وحدة التحكم Klimat 101 وجود مستشعرات درجة حرارة الهواء والماء العائد ، فضلاً عن الحماية النشطة لسخان المياه من تجميد المبرد.
يحتوي الإصدار المحدث من البرنامج على الميزات التالية: - وضع بدء الشتاء ، مع القدرة على ضبط وقت البدء - القدرة على عرض قراءات مستشعر عودة المياه - وضع ضبط درجة حرارة الماء المرتجع في وضع الاستعداد - القدرة على حدد إشارة التحكم 0-10 فولت أو 2-10 فولت
الاسلاك الرسم البياني
A1 - وحدة تحكم Klimat 101 ؛
A2 - محول 24 فولت.من الممكن استخدام المحول TP12 ؛
T1 - مستشعر القناة (الغرفة) TG-K1000 (TG-V1000) مع عنصر قياس Pt1OOO ؛
T2 - مستشعر إشعار الشحن (غاطس) TG-A1000 (TG-D1000) مع عنصر قياس Pt1ООО ؛
AZ - محرك كهربائي لصمام مياه التحكم. فيما يلي رسم تخطيطي للاتصال بالمشغل AKM115SF132 من Sauter ؛
Q1 - مرحل الطوارئ لإيقاف تشغيل المروحة (يمكن لهذا المرحل التحكم في تشغيل مروحة الإمداد) ؛
K1 - جهات اتصال تأكيد تشغيل المروحة (يمكن تشغيلها من مستشعر الضغط التفاضلي PS500 أو PS1500).
مجسات
أجهزة الاستشعار - يؤدون وظيفة عداداتهم في دائرة أتمتة التهوية. إنهم يراقبون معلمات الهواء المعالج وتشغيل وحالة معدات الشبكة ويقدمون المعلومات إلى خزانات الأتمتة.
مجسات درجة الحرارة
وهي مقسمة إلى نوعين حسب طريقة القياس:
- المحولات الكهروحرارية أو المزدوجات الحرارية (تعتمد العملية على قياس القوة الكهروحرارية المطورة بواسطة المزدوجات الحرارية)
- المقاومة الحرارية أو الثرمستورات (يعتمد الإجراء على اعتماد المقاومة الكهربائية للمادة على درجة حرارة بيئتها). هناك نوعان من أجهزة الاستشعار - الثرمستورات NTC (تقل مقاومة المواد مع زيادة درجة الحرارة) وثرمستورات PTC (تزداد مقاومة المواد مع درجة الحرارة).
يمكن أن تكون مستشعرات درجة الحرارة داخلية وخارجية ، مجرى (قياس درجة حرارة الهواء في مجاري الهواء) ، أو علوية (قياس درجة حرارة سطح خط الأنابيب) ، وما إلى ذلك.
عند اختيار جهاز استشعار ، يجب الانتباه إلى خصائص درجة حرارة عنصر الاستشعار ، ويجب أن تتطابق مع تلك الموصى بها في وصف وحدة التحكم في درجة الحرارة
مجسات الرطوبة
هذه هي الأجهزة الإلكترونية التي تقيس الرطوبة النسبية عن طريق تغيير السعة الكهربائية اعتمادًا على الرطوبة النسبية للهواء. تنقسم مستشعرات الرطوبة إلى نوعين: الغرفة والقناة. تختلف عن بعضها البعض في التصميم. عند تثبيت المستشعر ، تحتاج إلى اختيار مكان بدرجة حرارة ثابتة وسرعة حركة الهواء المحيط ، كما أنه من غير المرغوب فيه وضع المستشعر بالقرب من النوافذ وتحت أشعة الشمس المباشرة وبالقرب من السخانات.
أجهزة استشعار الضغط
هناك نوعان من مستشعرات الضغط - مستشعرات الضغط التناظرية ومفاتيح الضغط. يمكن لكلا النوعين من أجهزة الاستشعار قياس الضغط عند نقطة واحدة وفرق الضغط عند نقطتين. في هذه الحالة ، يُطلق على المستشعر اسم مستشعر الضغط التفاضلي.
مثال على استخدام مفتاح الضغط في أنظمة المناخ هو مستشعر الضغط الذي يعمل على حماية الضاغط من ضغط الفريون المنخفض جدًا أو العالي. أيضا ، يتم استخدام مقاييس الضغط التفاضلي لتحديد درجة الانسداد في مرشحات أنظمة التهوية. بمساعدة المستشعرات التناظرية ، يتم تحديد الضغط عند نقطة القياس. يتم تحويل الضغط المقاس إلى إشارة كهربائية بواسطة المحول الثانوي للحساس.
مجسات التدفق
مبدأ تشغيل مستشعر التدفق هو كما يلي: أولاً وقبل كل شيء ، يتم قياس سرعة الغاز أو السائل في القناة أو خط الأنابيب ، وبعد ذلك يتم تحويل الإشارة المقاسة إلى إشارة كهربائية في المحول الثانوي ، ثم التدفق يتم حساب معدل الغاز أو السائل في الوحدة الحسابية. هذه المستشعرات هي الأكثر طلبًا في مجال قياس الطاقة الحرارية. وفقًا لمبدأ تشغيل محولات الطاقة الأولية ، يتم تقسيم مستشعرات التدفق إلى أجهزة نصل ، وتضييق ، وتوربينات ، ودوامة ، ودوارة ، وفوق صوتية ، وكهرومغناطيسية.
في أنظمة التهوية وتكييف الهواء ، تعد مستشعرات التدفق هي الأكثر شيوعًا. إنها تستجيب لسرعة دفع الغاز ضد ريشة المستشعر التي تشغل مفتاحًا صغيرًا للتلامس الجاف. عندما تصل سرعة التدفق إلى عتبة التبديل المحددة ، يتم إغلاق جهات الاتصال.عندما ينخفض معدل التدفق إلى ما دون هذا الحد ، تفتح جهات الاتصال. يمكن تعديل عتبة التبديل.
مجسات تركيز ثاني أكسيد الكربون
وفقًا لمحتوى ثاني أكسيد الكربون في الهواء ، من المعتاد تقييم تركيبة الغاز في الهواء في الغرفة. في نظام التهوية وتكييف الهواء ، يمكن تنظيم تركيز ثاني أكسيد الكربون. (القيمة المعيارية لمحتوى ثاني أكسيد الكربون في الهواء من 600 إلى 800 جزء في المليون).
حدد أجهزة الاستشعار بناءً على البيانات التالية:
- تعليمات الاستخدام
- نطاق
- دقة القياس المطلوبة للمعلمة الفيزيائية
وصف العمل
تتحكم وحدة التحكم في تدفق الماء الساخن عبر السخان ، وتحافظ على درجة حرارة الهواء المحددة ، وتتحكم في المحرك الكهربائي M1 باستخدام إشارة الخرج 0 ... 10 فولت ، والتي يتم توفيرها من الطرف 5 لوحدة التحكم. يجب أن يزود المحول A2 بجهد 24 فولت لجهاز التحكم A1 طوال الوقت ، بغض النظر عما إذا كانت المروحة تعمل أم لا. عند إيقاف تشغيل المروحة ، يجب فتح المسامير 10 و 11. في هذه الحالة ، سيكون منظم الحرارة في وضع الاستعداد ، ويتم إغلاق جهات الاتصال 1 و 2. في هذا الوضع ، تعرض وحدة التحكم درجة حرارة الهواء وتحافظ على درجة حرارة الماء العائد اعتمادًا على نقطة الضبط.
يتم قياس درجة حرارة الماء العائد بواسطة المستشعر T2. في وضع الاستعداد ، يتم الحفاظ على السخان في حالة دافئة ، وهو أمر ضروري لتشغيل نظام الإمداد في الشتاء. عند تشغيل المروحة ، يجب إغلاق جهات الاتصال 10 و 11 من وحدة التحكم. للقيام بذلك ، غالبًا ما تستخدم مستشعر الضغط التفاضلي المثبت على مروحة الإمداد. عندما يتم إغلاق جهات الاتصال هذه ، تدخل وحدة التحكم في وضع التشغيل.
في اللحظة التي يتم فيها تشغيل النظام ، تبدأ إجراءات بدء التشغيل في فصل الشتاء. تم تصميم هذا الإجراء لضمان بداية مضمونة للنظام في الشتاء. لأن وحدة التحكم غير مجهزة بمستشعر درجة حرارة خارجية ، ويتم بدء التشغيل في فصل الشتاء في كل مرة يتم فيها تشغيل النظام. يتم ضبط وقت بدء الشتاء في وضع ضبط النقطة المحددة. عن طريق ضبط الوقت = 0 دقيقة ، يتم تعطيل بدء الشتاء. خوارزمية الإطلاق الشتوي بسيطة وموثوقة.
في حالة درجات الحرارة الخارجية المنخفضة للغاية ، من الممكن ضبط درجة حرارة المياه المرتجعة المحفوظة في وضع الاستعداد. للقيام بذلك ، في وضع الإعداد ، من الضروري زيادة القيمة إلى المستوى المطلوب. في نهاية إجراء بدء التشغيل الشتوي ، تنظم وحدة التحكم درجة حرارة هواء الإمداد وتتحكم في درجة حرارة الماء العائد ، وتقرأ باستمرار البيانات من مستشعرات درجة الحرارة T1 و T2.
يتم قياس درجة حرارة الهواء بواسطة المستشعر T1. اعتمادًا على الاختلاف بين درجة الحرارة الحالية ودرجة الحرارة المحددة ، بالإضافة إلى تحليل قيم P ، تحافظ وحدة التحكم على درجة حرارة هواء الإمداد وفقًا لقانون PI. إذا تم ضبطي على الصفر ، فعندئذٍ فقط وفقًا لـ P - قانون درجة حرارة الهواء في الغرفة.
في أي من أوضاع التشغيل ، تحارب وحدة التحكم بفعالية خطر تجميد المبرد عن طريق فتح صمام الخلط أيضًا عند درجة حرارة منخفضة لماء العائد من سخان المياه. إذا انخفضت درجة حرارة الماء عن +12 درجة مئوية ، يبدأ جهاز التحكم في فتح الصمام قليلاً وفقًا لقانون P - بمعامل ثابت ، إذا كانت قيمة الفتح المحسوبة بواسطته أكبر من القيمة الحالية في تلك اللحظة. إذا وصلت درجة حرارة الماء المرتجع إلى +7 درجة مئوية ، ينتقل جهاز التحكم إلى وضع الطوارئ ويتم فتح ملامسات مرحل الإنذار 1 و 2 لوحدة التحكم ، مما يؤدي إلى إيقاف تشغيل المروحة وإغلاق مثبط الهواء لتزويد الهواء. يتم إغلاق جهات الاتصال 2 و 3 في هذه اللحظة ويمكن استخدامها للإشارة إلى إنذار. يفتح صمام التحكم بالكامل ويضيء مؤشر "التنبيه" الأحمر على اللوحة الأمامية لوحدة التحكم. لمزيد من تشغيل وحدة التحكم ، من الضروري الضغط على زر "إعادة تعيين" على لوحة مفاتيح منظم الحرارة. بعد الضغط على هذا الزر ، يتحول منظم الحرارة إلى وضع الاستعداد.يتم إيقاف تشغيل مؤشر LED "Alarm" و "مرحل الإنذار" فقط بمساعدة زر "Reset" الموجود على اللوحة الأمامية لوحدة التحكم أو عند فصل الطاقة.
خوارزمية تشغيل وحدات مناولة الهواء
تعتمد الخوارزميات الخاصة بتشغيل تهوية العرض والعادم بشكل أساسي على ميزات تصميم المبنى والمباني الموجودة فيه ، لنظام التهوية المجمع النهائي ، أو تحسينات خوارزمية تشغيله ، أو أثناء إعادة البناء ، ثم أحد خيارات الصقل معطاة أدناه.

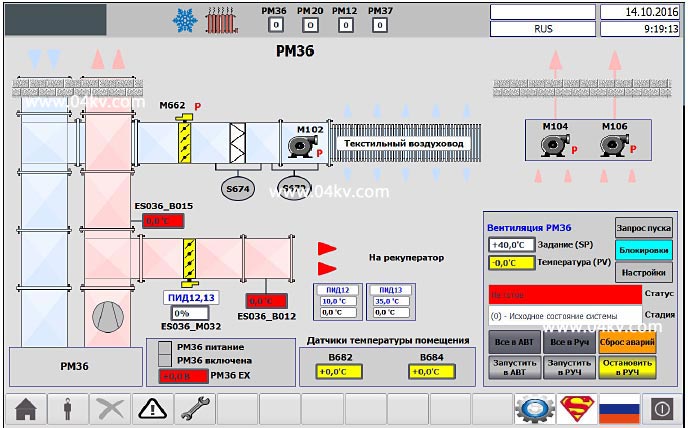

الشكل 1. شاشة التحكم في وحدة مناولة الهواء.
يتم تشغيل وحدة معالجة الهواء تلقائيًا استجابةً لطلبات التدفئة أو إمداد الهواء ، أو في الوضع اليدوي باستخدام لوحة المشغل. في الوقت نفسه ، فإن الشرط الأساسي لبدء التشغيل والتشغيل هو عدم وجود إشارات إنذار نشطة من مكونات آلة الإمداد ، وغياب إشارات منع بدء التشغيل وغياب أمر "الإيقاف اليدوي".
عند بدء تشغيل نظام التهوية ، يتم ضبط المخمدات على وضع عملها ويتم تشغيل المحركات الكهربائية لمراوح الضغط. يتم تحديد سرعة المروحة تلقائيًا اعتمادًا على كمية الهواء التي يستهلكها الجهاز (وحدة تحكم PID تعتمد على مستشعر الضغط التفاضلي). هناك حماية في فصل الشتاء من تزويد الهواء البارد ، أثناء التشغيل ، يتم استخدام وضع الاسترداد.
يتم توفير الحفاظ على درجة الحرارة المحددة بواسطة جهاز التحكم PID.
في الوضع شبه التلقائي ، يتم إيقاف تشغيل جزء من معدات الأتمتة. يتم تحديد وضعي "الشتاء" و "الصيف" بواسطة مستشعرات درجة الحرارة ، وهناك وضع "انتقالي".
الشكل 2. مخطط ذاكري للتحكم في تهوية العرض.
الشكل 3. شاشة التحكم في مثبط توزيع الهواء.
يمكن تغيير قيمة نقطة ضبط الموضع لكل صمام من لوحة المشغل.
الشكل 4. شاشة التحكم في نظام الاسترداد.
يقوم نظام الاسترداد بتسخين الخارج (الهواء النقي) إلى درجة الحرارة المطلوبة ويزوده بغرفة الخلط في وحدات معالجة الهواء. كمصدر للحرارة ، يتم استخدام هواء العادم الساخن المأخوذ من قنوات العادم لمعدات التشغيل. يتم نقل الحرارة عن طريق مبادل حراري دوار.
التحكم في التهوية

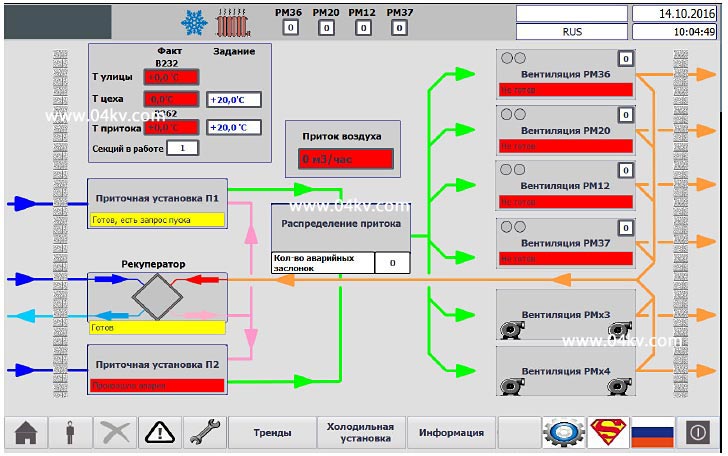

الشكل 5. الشاشة الرئيسية لنظام التحكم.
يسمح لك بمراقبة حالة جميع عناصر نظام التهوية وتفعيل شاشات التحكم.
- تتكون اللوحة العلوية من العناصر التالية:
- علامة "الشمس" - مرئية إذا تم تعيين العلم "الصيف" ؛
- علامة "ندفة الثلج" - مرئية إذا تم تعيين العلم "الشتاء" ؛
- علامة "البطارية" - مرئية في حالة وجود طلب تدفئة ؛
- عدد أقسام آلة العمل ؛
- اسم المستخدم؛
- لغة واجهة لوحة المشغل ؛
- تاريخ؛
- زمن.
- تتكون اللوحة السفلية من العناصر التالية:
- زر للانتقال إلى الشاشة الرئيسية ؛
- زر تسجيل الدخول لحساب معين ؛
- زر الخروج
- زر للانتقال إلى الشاشة مع سجل رسائل الطوارئ ؛
- زر للانتقال إلى الشاشة مع الاتجاهات ؛
- زر لاستدعاء شاشة التحكم في وحدة التبريد ؛
- زر استدعاء شاشة المعلومات ؛
- زر لاستدعاء الشاشة مع إعدادات اللوحة ؛
- زر لتفعيل وضع سوبرمان. متاح فقط ضمن حساب مجموعة المسؤولين.
- زر لتبديل الواجهة إلى الروسية ؛
- الزر لإنهاء تنفيذ البرنامج قيد التشغيل على اللوحة.
يوفر نظام التحكم الأوتوماتيكي لتهوية الورشة الصناعية ، بالإضافة إلى الحفاظ تلقائيًا على المناخ المحلي في الغرفة وحجم الهواء المزود ، تشخيصًا ذاتيًا ثابتًا لأعطال مكونات النظام ، وتفعيل خوارزميات الالتفاف وتشغيل الطوارئ لضمان عملية إنتاج بدون توقف. لتوفير الراحة لموظفي الصيانة ، يتم توفير أرشيفات رسائل النظام ومسجل المعلمة وعدادات الساعات والإخطارات التلقائية بالحاجة إلى الصيانة.
استنتاج.
يتيح نظام التحكم الأوتوماتيكي للتحكم في التهوية إمكانية توفير العملية التكنولوجية تلقائيًا على مدار العام ، والحفاظ على المناخ المحلي في مباني المتجر ، وتحقيق توفير كبير في الطاقة من خلال تحسين خوارزميات تحضير الهواء وتوزيعه.
