وحدتا ضخ وخلط للتدفئة الأرضية في نظام تدفئة واحد.
حصلت على خلاطين للتدفئة تحت الأرضية في نظام تدفئة واحد.
لقد صنعت واحدة على الفور في المرحلة الأولى من الإصلاح وقمت بتثبيتها مؤقتًا.
بينما يتحكم هذا الخلاط في فرع واحد من الأرضية الدافئة. ثم خطط لنقله إلى غرف أخرى في نهاية الإصلاح. وضعت مواسير في الأرضية لتوصيل هذا الفرع بالخلاط في مكان جديد.
لكن لا شيء أكثر ديمومة من مؤقت.
وفي مكان جديد تم تركيب خلاط آخر من نفس الخلاط.
سأقوم يومًا ما بإزالة وحدة الخلط الأولى - يحتوي جامع وحدة الخلط الثانية على تجهيزات لتوصيل هذا الفرع وقد تم بالفعل وضع الأنابيب.
يرجى ملاحظة أن الخلاط الموجود في الصورة الأولى غير قادر على توفير درجة حرارة لإمداد سائل التبريد تزيد عن 25 درجة عند درجة حرارة محددة في الغلاية ، 50 درجة. تُظهر الصورة درجة حرارة سائل التبريد 30 درجة ، يتم تحقيقها عند درجة حرارة مرجل 60 درجة وضبط رأس الخلاط الحراري على 40 درجة
تُظهر الصورة درجة حرارة سائل تبريد تبلغ 30 درجة ، يتم تحقيقها عند درجة حرارة مرجل تبلغ 60 درجة وضبط رأس الخلاط الثرموستاتي على 40 درجة.
هذا أمر مفهوم فقط مع مثل هذا الاتصال.
المفارقة هي أن هذه (25 درجة) كافية لتدفئة الغرفة بسرعة نسبيًا بدرجتين ، مع الحفاظ على درجة الحرارة المحددة.
التصحيح النهائي
يتطلب ضبط وحدة خلط التدفئة تحت الأرضية من Valtek ربط الجهاز بأجهزة تسخين أخرى. المهمة الرئيسية: ضبط حركة المبرد خلال كل وحدة بحيث تتوافق مع المشروع. إذا حدثت أخطاء في هذه المرحلة ، فقد لا تسخن بعض الأجهزة بدرجة كافية ، بينما ترتفع درجة حرارة البعض الآخر. هناك عدة طرق لموازنة المجمع لتدفئة Valtec تحت الأرضية. يصف دليل الجهاز هذه العملية بالتفصيل.
بعد ذلك ، يتعين علينا ضبط الصمام الجانبي. يمكنك القيام بذلك بإحدى طريقتين. عندما نعرف مقاومة الفرع الأكثر تحميلًا ، يتم تعيين نفس القيمة. إذا كان المؤشر غير معروف ، يتم توجيههم بواسطة المضخة. في الحالة الأخيرة ، يجب أن تكون قيمة الصمام 90-95٪ من أقصى ضغط للمضخة بالنسبة للسرعة التي يتم ضبطها بها. تشير التعليمات الخاصة بالتدفئة الأرضية من Valtek أيضًا إلى هذه المعلمات.
تنتهي العملية بفحص النظام. وتتمثل المهمة في ضمان تسخين جميع الفروع بالتساوي ، والحفاظ على التوازن الصحيح لدرجات حرارة السائل المتدفق عبر جميع خطوط الأنابيب. إذا كنت مقتنعًا بأن وحدة خلط التدفئة الأرضية Valtec تم إعدادها بشكل صحيح ، فيمكنك وضع الرأس الحراري لصمام التحكم ، بالإضافة إلى فوهات الحماية الأخرى. الآن الجهاز جاهز تمامًا للتشغيل. كما ترى ، فإن العملية ليست معقدة لدرجة أنه من الضروري اللجوء إلى مساعدة المحترفين.
نظام التدفئة تحت الأرضية من وحدات Valtek هو نظام عالي الجودة وموثوق يوفر مناخًا مريحًا في الغرفة لسنوات عديدة. لا يخفى على أحد أن ضبط التدفئة من أصعب المهام الهندسية. يمكن أن يؤدي أدنى تقدير لسوء التقدير في هذه المرحلة إلى عملية غير مستقرة ، مما يؤدي إلى عدم رضا المستخدمين وتقليل عمر المعدات. يبسط مبدأ تشغيل وحدة خلط التدفئة الأرضية Valtec بشكل كبير تنظيم النظام. لا يتطلب التثبيت أدوات خاصة ، كما أن مخطط التصميم يلغي فعليًا إمكانية ارتكاب خطأ.
ما ينظم تجاوز وحدة الخلط TIM JH-1036.
تحتوي وحدة الخلط على غرفة خلط مشروطة تمر من خلالها دائرة التسخين الأرضية ودائرة تسخين الغلاية.
عادةً ما تحتوي وحدة خلط التدفئة الأرضية على معلمة ضبط واحدة - درجة حرارة الماء في دائرة التسخين تحت الأرضية. تتميز وحدة الخلط TIM JH-1036 بنوع من الالتفافية ، وحتى مع القدرة على الضبط. وهذا ليس مجرى الموازنة الجانبي ، الذي ينجم عن الضغط المفرط الناتج عن المضخة.
يمكن رؤية تجاوز الضغط المتوازن في الصورة - المتعلقات الشخصية الموجودة في أقصى اليمين.
أحتاجه ، لأنه من الممكن منع جميع اتجاهات التدفئة تحت الأرضية نتيجة التنظيم التلقائي. بالمناسبة ، ما زلت لم أتوصل بعد إلى معرفة كيفية ضبط تجاوز التوازن TIM M307-4 - ربما يخبرك أحدهم.

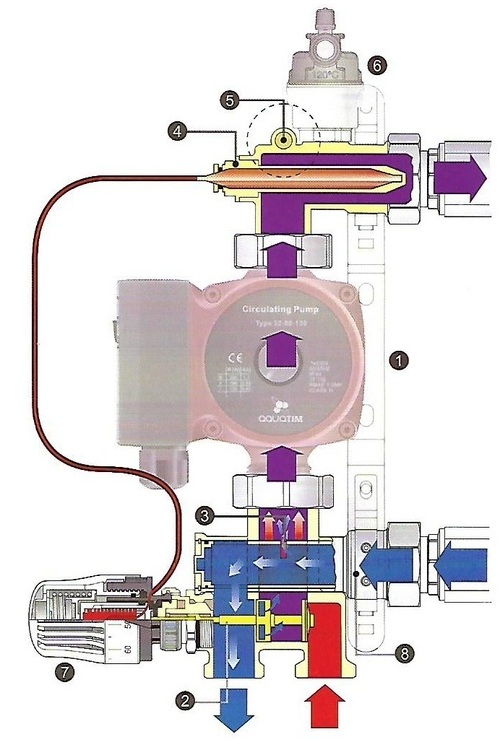

بالنسبة لتجاوز حجرة الخلط ، يمكنك العثور على الشرح الرسومي التالي لتشغيل تجاوز وحدة الخلط:
لا يُعرف سوى القليل عن هذه الرسوم البيانية.

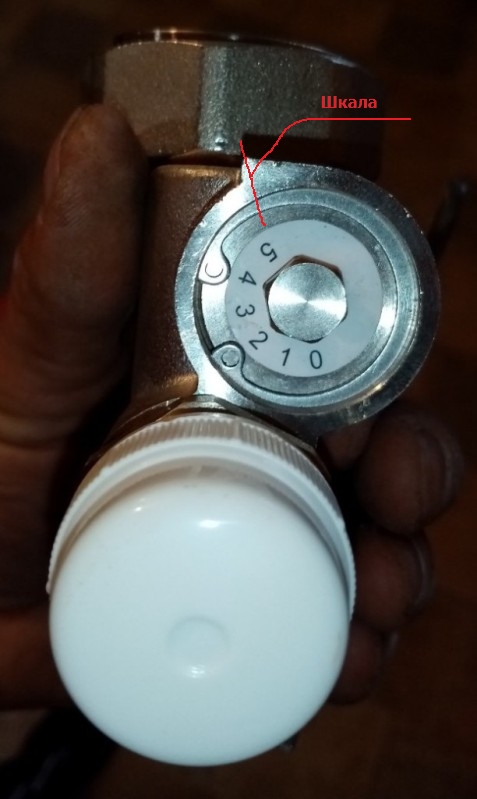

علاوة على ذلك ، ليس من الواضح ما تعنيه الأرقام الموجودة على المقياس وما الذي ترتبط به القيمة الحالية. كل هذا يمكن اكتشافه فقط من خلال حمل وحدة الخلط TIM JH-1036 بين يديك:
اتضح أن برغي الضبط يحول الأسطوانة ، حيث توجد فتحة تتداخل عند الدوران. من خلال هذه الفتحة ، يمكن ضخ الماء بواسطة مضخة دورانية ، متجاوزة غرفة الخلط الشرطية.
ضع في اعتبارك أنه يمكن لصق ملصق بمقياس من 0 إلى 5 بشكل تعسفي.
يتوافق الحد الأقصى لفتح الفتحة (في الصورة أعلاه) مع ضبط برغي الضبط على الموضع 5 (في الصورة أدناه).
للحصول على نقطة قراءة شرطية لقيمة الميزان ، يمكنك أن تأخذ حافة تكنولوجية على جسم حجرة الخلط. عندما تكون قيمة المقياس 0 ، يتم إغلاق الفجوة إلى أقصى حد. في هذا الوضع ، يمر كل الماء الذي تضخه مضخة الدورة الدموية عبر دوائر التسخين تحت الأرضية عبر غرفة الخلط.
عندما يكون الممر الجانبي مغلقًا تمامًا ، تكون الطاقة الحرارية لاستخراج الطاقة بواسطة وحدة الخلط من نظام التسخين القصوى.
إذا كان الممر الجانبي مفتوحًا بالكامل ، فإن جزءًا من الماء يدور عبر دوائر التسخين دون الدخول إلى حجرة الخلط - وتكون طاقة استخلاص الحرارة في حدها الأدنى.
ولكن من الناحية العملية ، اتضح أنه لا يتم تنظيم الطاقة الحرارية فقط عن طريق الالتفافية.
اتصال
يمكن تقسيم عملية التوصيل إلى عدة مراحل:
- تعديل صمام الموازنة VK.
- ضبط سرعة المضخة.
- موازنة الفرع.
- ربط التوافق مع العناصر الأخرى التي يتكون منها النظام.
- تعديل صمام الالتفافية.
- التحقق من التشغيل الصحيح للجهاز.
يبدأ إعداد مجمع التدفئة الأرضية Valtec بالتجميع. يتم توصيل الأنابيب عن طريق وصلة ملولبة G1. لتوصيل مجمعات الدائرة الثانوية ، يتم استخدام موصلات خاصة. يتم تثبيت مضخة الدوران مع إغلاق الصمامات الكروية. قبل تشغيل الجهاز ، يجب فتحهما. قبل بدء الاختبار ، تأكد من تثبيت جميع العناصر بإحكام وفقًا للإرشادات.
قبل البدء في إعداد وحدة خلط التدفئة الأرضية Valtek ، تحتاج إلى إزالة الرأس الحراري. تم ضبط الصمام الجانبي على الحد الأقصى ، أي 0.6 بار. هذا الأخير ضروري حتى لا يعمل الجهاز أثناء إجراء مزيد من الضبط. يتم حساب المستوى الذي سيتم ضبط صمام الموازنة عنده وفقًا للصيغة: (درجة حرارة الماء (TT) في أنبوب الكمبيوتر مطروحًا منه TT في أنبوب الإرجاع ، مقسومًا على TT لأنبوب VK مطروحًا منه TT عند العودة أنبوب) × 0.9. النتيجة التي تحصل عليها هي ما يجب عليك نشره.
في المرحلة التالية من ضبط التدفئة تحت الأرضية من Valtek ، يتم ضبط معلمات المضخة. بادئ ذي بدء ، يجب أن نحسب انخفاضات الضغط في الدوائر اللاحقة ، بالإضافة إلى تكاليف المبرد لـ VC. يشار إلى معادلات الحساب في التعليمات الخاصة بوحدة الخلط Valtek للتدفئة الأرضية. إذا لم يكن هناك تطبيق للجهاز ، فيمكنك الخروج من الموقف عن طريق ضبط المضخة على الحد الأدنى. إذا اتضح أثناء التشغيل أن هذا الضغط غير كافٍ ، فما عليك سوى زيادة السرعة.
تبدأ موازنة الفروع بإغلاق صمام الكمبيوتر BZ. قم بإزالة الغطاء وشد البرغي حتى يتوقف ، باستخدام المفتاح المناسب.الاتجاه هو عكس اتجاه عقارب الساعة. إذا كان تعديل مجمع التدفئة الأرضية Valtec يوفر التوصيل بدائرة واحدة فقط ، فلن تكون هناك حاجة إلى أجهزة إضافية. إذا كان هناك العديد من الفروع ، فأنت بحاجة إلى شراء صمامات إضافية أو منظمات التدفق.
هذه العملية هي على النحو التالي. نفتح الصمامات / المنظمين إلى أقصى حد ونختار الفرع الذي لا يتوافق فيه معدل التدفق الفعلي مع المعدل الموضح في التعليمات الخاصة بمجمع التدفئة تحت الأرضية Valtec. اضبط هذا الصمام على المستوى المطلوب. نحن نفعل نفس الشيء مع البقية. يوصى باستخدام أداة VT.FLC15.0.0 لبيان التدفق. إذا لم يكن هذا المؤشر متاحًا ، فارجع إلى درجة حرارة حامل عودة السائل الدافئ أو درجة تسخين أقسام النظام. إذا لم يكن من الممكن تنظيم التدفق الصحيح لسائل التبريد ، فقم بزيادة سرعة المضخة.
