افعل ذلك بنفسك مواقد وعاء الطعام

كيفية صنع موقد وعاء من الصلب

نوع موقد موقد بوتبيلي الحراري.

إذا كنت بحاجة إلى تدفئة منزل في الريف وطهي الطعام ، فيجب أن تعرف بالتأكيد كيفية لحام موقد وعاء الطعام بنفسك من ألواح الصلب. لن يتطلب هذا التصميم الكثير من الوقود. يتم تحقيق ذلك من خلال تركيب حواجز في الفرن ، والتثبيت الموثوق للأبواب والقدرة على ضبط تدفق الهواء. لصنع مثل هذا الجهاز بيديك ، ستحتاج إلى إعداد العناصر التالية:

• صفائح معدنية بسمك 4 مم أو أكثر ؛
• معدن بسمك 8-12 مم ، سيتم تصنيع الأقسام منه ؛
• بنية؛
• مدخنة؛
• الزوايا التي ستبنى منها الأرجل ؛
• جهاز اللحام.

تسلسل التصنيع

من الصفائح الفولاذية ، تتمثل الخطوة الأولى في قطع عناصر الجسم والعديد من الأقسام التي سيتم تركيبها في الجزء العلوي من صندوق الاحتراق. سيكونون قادرين على صنع متاهة للدخان ، مما يؤدي إلى زيادة كفاءة الموقد. في الجزء العلوي ، يمكنك عمل استراحة لهيكل المدخنة. قطر التجويف الموصى به 100 مم. بعد ذلك ، سوف تحتاج إلى عمل استراحة للموقد بقطر 140 ملم.

موقد بوتبيلي مصنوع من صفائح الفولاذ.

باستخدام جهاز اللحام ، تحتاج إلى إرفاق العناصر الجانبية بأسفل الهيكل. على الجدران الجانبية ، ستحتاج إلى إرفاق شرائح معدنية بسمك كبير. نتيجة لذلك ، سيكون من الممكن إرفاق الشبكة. يمكن أن تكون عبارة عن صفيحة معدنية بقطر حوالي 20 مم. يمكن أن تكون الشبكة مصنوعة من قضبان التسليح. في المرحلة التالية ، يجب ربط العناصر الداعمة من الشريط المعدني بالجدران الجانبية. بعد ذلك يتم تركيب الأقسام.

يجب قطع أبواب صندوق النار وحوض الرماد من المعدن. يمكن تثبيتها على مفصلات عادية. ومع ذلك ، فإن الخيار الأكثر موثوقية هو استخدام الستائر المصنوعة من الأنابيب والقضبان الفولاذية. يمكن تثبيتها على الوتد. يتم قطع العناصر من صفائح الفولاذ المقاوم للصدأ ، وبعد ذلك يتم تثبيتها بمسامير. لكي تكون قادرًا على ضبط شدة احتراق الوقود ، على الباب الذي يغلق وعاء الرماد ، من الضروري عمل استراحة لتركيب المخمد.

في استراحة هيكل المدخنة ، تحتاج إلى إرفاق جلبة بارتفاع 200 مم ، سيتم تركيب الأنبوب عليها. سيساعد المخمد في الأنبوب على إبقاء الحرارة بالداخل. بالنسبة لها ، سيكون من الضروري قطع دائرة من الصفائح المعدنية. يجب ثني جزء أقصى من القضيب الفولاذي. بعد ذلك ، يجب عمل عدة ثقوب متوازية في الأنبوب. بعد ذلك ، يتم تركيب قضيب ، وبعد ذلك يتم لحام مخمد دائري به.

رسم تخطيطي لسور من الطوب لموقد وعاء.

يجب تركيب أنبوب المداخن بزاوية 45 درجة. إذا مرت خلال فترة راحة في الحائط ، فيجب لف الجزء في هذا المكان بالفيبرجلاس ، ثم تثبيته بخليط الأسمنت.

لمنع حدوث الحروق من لمس موقد أحمر حار ، سيكون من الضروري بناء شاشة حماية فولاذية من عدة جوانب ووضعها على مسافة 50 مم. إذا كانت هناك رغبة في زيادة معامل انتقال الحرارة ، فيمكن تغطية الهيكل بالطوب. بعد الانتهاء من صندوق الاحتراق ، سوف يقوم الطوب بتسخين المنزل لبعض الوقت. يجب أن يتم التمديد على مسافة 12 سم من الجسم المعدني.

يمكن أن تصبح الوسادة الهوائية حماية من الحرارة.

لتنفيذه ، يجب عمل فتحات للتهوية في البناء العلوي والسفلي.

العمر الثاني لأسطوانة غاز

إنها لفكرة جيدة أن يقوم موقد صغير بإعادة استخدام الحاويات التي يمكنها تحمل الكثير من الحرارة.لقد تحدثنا بالفعل عن البراميل ، ولكن كيف تحب ، على سبيل المثال ، موقد وعاء من اسطوانة غاز أو حتى اثنين؟ هذه الحاويات جيدة لأنها تسمح لك بعمل موقد لمنزل ريفي أو مرآب ، رأسيًا وأفقيًا.

لإنشاء مثل هذا الموقد ، ستحتاج إلى الأدوات التالية:

• آلة لحام؛
• آلة طحن مع دوائر.
• حفر مع التدريبات.
• فرشاة بشعيرات معدنية.
• شريط قياس وقلم رصاص لوضع العلامات ؛
• مطرقة ، إزميل ، كماشة.

تحتاج مواد صنع الموقد بيديك إلى ما يلي:

• 1 أو 2 اسطوانات غاز ؛
• صفائح معدنية لوعاء الرماد والموقد (يجب ألا يقل سمكها عن 3 مم) ؛
• أبواب من الحديد الزهر (الأبواب القديمة مناسبة ، على سبيل المثال ، من موقد الحطب ، أو مصنوعة من الصفائح المعدنية بأيديهم) ؛
• أنبوب مدخنة
• تركيبات معدنية سميكة لتصنيع الأرجل والشبك.

قبل بدء العمل في أسطوانة غاز ، افتح الصمام واتركه على هذه الحالة لمدة 12 ساعة على الأقل حتى يتم تهوية الحاوية. هناك طريقة أخرى لتنظيف الأسطوانة وهي ملؤها من الأعلى بالماء ثم تفريغها بالكامل لاحقًا.

موقد وعاء من اسطوانة غاز

بالنسبة للموقد العمودي ، يتم وضع أسطوانة الغاز في وضع قياسي لها ، ويتم تحرير الرقبة ووضع علامات لصندوق النار والمنفاخ المستقبلي. يتم قطع القطع المميزة بمطحنة. يتم عمل شبكة منفصلة - لهذا الغرض ، يتم لحام قطع التعزيز للأبعاد المطلوبة في الأماكن المحددة من أسفل الأسطوانة.

المفصلات ملحومة بالأسطوانة المعلقة عليها الأبواب. علاوة على ذلك ، تم تجهيز هيكات ، والتي تم تصميمها لتأمين وزيادة كفاءة موقد وعاء وعاء. يتم لحام أنبوب عادم الدخان أعلى الأسطوانة أو جانبها.

بالنسبة للموقد الأفقي ، يتم تثبيت الأسطوانة على "الأرجل" بشكل جانبي. يتم قطع فتحة مربعة للباب وفتحة دائرية لأنبوب المدخنة. بدلاً من الشبكة ، يتم حفر سلسلة من الثقوب في الأسفل ، ويتم لحام حاوية مستطيلة أسفل الأسطوانة لتجميع الرماد. الموقد جاهز تقريبًا ، يبقى تعليق الباب بيديك وتركيب مدخنة.

إذا رغبت في ذلك ، يمكن توسيع المجموعة الكاملة من المواقد الرأسية والأفقية من أسطوانات الغاز بموقد مصنوع من لوح معدني مثبت في الأعلى.

موقد بوتبيلي محلي الصنع

من السهل صنع موقد وعاء بيديك حتى بدون رسم. المواد المرتجلة مناسبة للعمل ، سواء كانت أسطوانة غاز ، أو علبة حليب ، أو برميل ، أو قطعة أنبوب ، أو صفيحة حديدية ملقاة في المرآب. بعد أن قررت ما يمكن تنفيذه ، اختر موقدًا بيديك رسمًا لقسم مستطيل أو دائري من غرفة الاحتراق.

على سبيل المثال ، تحتاج إلى تدفئة منزلك الريفي بنفسك ولديك علبة حليب غير مستخدمة (لترتيب الموقد نفسه) ، وقطعة من الأنابيب المثنية (لإنشاء مدخنة) وقطعة من المعدن بقطر في 6 مم على الأقل (لشبكة صر). لصنع موقد من كل هذا ، يكفي أن نكون أصدقاء مع الأدوات ، بالإضافة إلى تطبيق القليل من البراعة.

موقد بوتبيلي من العلبة

العلبة مثبتة على جانبها - وهذا هو أساس موقدنا الذي يعمل بنفسك ، غرفة الاحتراق. منفاخ مستطيل الشكل تحت العنق ، تتم معالجة الحواف بملف. يمكن ترك المنفاخ بهذا الشكل ، أو يمكنك إرفاق مخمد به ، والحصول على فرن به تيار قابل للتعديل عند المخرج.

في الجزء العلوي من الجزء السفلي من العلبة ، تحتاج بنفسك إلى عمل علامات للمدخنة (يجب أن تكون أصغر بمقدار 2-3 مم من قطر الأنبوب). نقطع حفرة ونحرك بإحكام قطعة من الأنابيب المكيّفة للمدخنة بداخلها. تم الانتهاء من نصف العمل.

بعد ذلك ، نتعامل مع الدواخل الداخلية للموقد. بأيدينا نصنع صرًا على شكل "ثعبان" من قضيب معدني. ندخل القضيب في عنق العلبة ونضعه بحيث تقف الشبكة بشكل أفقي في غرفة الاحتراق المستقبلية.هذا كل شئ! إذا رغبت في ذلك ، يمكنك وضع الموقد الناتج على لوح من الحديد ورف من الطوب. سيساعد ذلك في تجنب تسخين الأرضية وتقليل احتمالية نشوب حريق.

لاحظ أنه يمكن أيضًا تطبيق خوارزمية إجراءات مماثلة إذا كنت تريد الحصول على موقد وعاء من برميل. لا يمكن أن تفتخر هذه المواقد بالحرق طويل الأمد ، لكنها تتكيف بشكل جيد مع وظيفة تسخين الغرفة بسرعة.

افعل ذلك بنفسك تركيب صر

تميل المعادن إلى التمدد عند تسخينها. ولهذا السبب ، عند تركيب شبكات لموقد أو موقد وعاء ، من الضروري عمل فجوات من جميع الجوانب لا تقل عن 5 مم. يجب قطع الحافة التي ستوضع عليها الشبكة.

بالنسبة لنماذج الطوب من الموقد ، يجب وضع الشبكة المبردة لبنة واحدة أسفل باب صندوق الاحتراق. هذا ضروري لمنع الفحم من السقوط على الأرض. تؤثر درجة التسخين المختلفة على جميع المعادن بشكل مختلف ، لهذا السبب بالذات ، في حالة التثبيت المترابط للعناصر. تشوه محتمل أو تشققات في البناء.

بعد وضع الشبكة بيديك ، تمتلئ الأخاديد بالرمل بدون خليط من الأسمنت. إذا كانت الشبكة تعتمد على قضبان مثلثة ، فيجب توجيه الجزء العلوي لأسفل.

المراحل الرئيسية في صناعة مواقد وعاء الطعام

1. جميع التفاصيل موضحة على لوح من المعدن: 6 مستطيلات فولاذية لجدران الفرن ، مستطيل واحد لإنشاء عاكس دخان ، ألواح للشبكة ومزلاج للباب. 2. انقطع ورقة من المعدن ممكن في أي قاعدة معدنية. المقصلة ، على عكس المطحنة ، تسمح لك بقطعها (تقطيعها) بدقة أكبر. في هذه الحالة ، لن يكون الاستقامة (محاذاة الأوراق) ضروريًا. جسم الفرن مصنوع على شكل مستطيل. يتم ربط جوانبها معًا بزاوية 90 درجة وملحومة معًا.

4. لتجنب الأخطاء ، في البداية يتم لصق صندوق الفرن فقط باللحام في عدة أماكن ، وبعد ذلك فقط ، بعد فحص خطوطه الأفقية والعمودية ، يتم لحام طبقاته.

الأهمية! جميع الوصلات في الجسم ملحومة بعناية ؛ للتحقق من إحكام الوصلات ، يمكنك طلاء الوصلات بالطباشير أو الكيروسين. 5

يتم تنظيف طبقات اللحام بفرشاة معدنية 6. تنقسم المساحة الداخلية لموقد وعاء الطهي إلى ثلاثة أجزاء: صندوق نيران وغرفة دخان وحوض رماد. لفصل صندوق الاحتراق عن حفرة الرماد ، يتم وضع شبكة صر بينهما يتم وضع الوقود عليها. للقيام بذلك ، على ارتفاع 10-15 سم من قاع الفرن ، يتم لحام الزوايا مقاس 5 × 5 سم على الجانبين وفي الجزء الخلفي من الصندوق. حيث سيتم وضع الشبكة

5. يتم تنظيف طبقات اللحام بفرشاة معدنية .6. تنقسم المساحة الداخلية لموقد وعاء الطهي إلى ثلاثة أجزاء: صندوق نيران وغرفة دخان وحوض رماد. لفصل صندوق الاحتراق عن حفرة الرماد ، يتم وضع شبكة صر بينهما يتم وضع الوقود عليها. للقيام بذلك ، على ارتفاع 10-15 سم من أسفل الفرن من الجانبين وعلى الجزء الخلفي من الصندوق ملحومة زوايا 5 × 5 سم. التي سيتم وضع الشبكة عليها.

نصيحة. من الأفضل صنع الشبكة من 2-3 أجزاء قابلة للفصل. خلاف ذلك ، عند استبدال صر محترق ، سيكون من الصعب إخراجها من الفرن.

7. الشبكة ملحومة من قضبان أو شرائط فولاذية سميكة بعرض 30 مم. يتم ربطها بقضيبين - قضبان بقطر 20 مم. نظرًا لأن الشبكة تحترق بمرور الوقت ، فمن الأفضل جعل هذه الشبكة قابلة للإزالة.

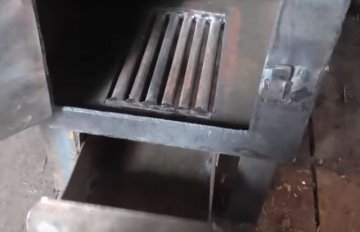

صنع صر

8. على مسافة 15 سم من أعلى الصندوق ، يتم لحام قضيبين قويين يتم لحامهما عاكس أو عاكسان قابلان للإزالة - صفائح معدنية سميكة الجدران تعمل على تأخير تدفق الغازات الساخنة وإرسالها للاحتراق اللاحق. ومع ذلك ، لا ينبغي لهم إغلاق الفرن تمامًا. لكي يتمكن الدخان الساخن من دخول الأنبوب ، يتم وضع مسافة بادئة لحوالي 8 سم من الأمام (للصفيحة الأولى) ومن الجزء الخلفي من الفرن.

مخطط مرور الغازات في أبسط موقد وعاء وفرن مع عاكس مثبت

9.بعد ذلك ، يتم تخمير الجزء العلوي من الصندوق ، ثم قطعه ثقب الأنابيب .

ثقب الأنابيب

10. الجزء الأمامي للموقد به فتحات مقطوعة لأبواب الفرن وحوض الرماد ، يتم لحامه أخيرًا. 11. يجب أن يكون حجم باب صندوق الاحتراق كافياً بحيث يمكن تحميل الوقود وتغيير الشبكة بدون جهد. ثقب وعاء الرماد أصغر قليلاً. 12. المفصلات ملحومة أولاً بالباب ، ثم بجسم الموقد. يمكن شراؤها جاهزة أو ملحومة من أنبوبين بأقطار مختلفة. يمكن صنع مقابض الأبواب من شريط معدني أو قضيب.

الأهمية! عند ربط الأبواب ، يجب ضبطها على الجسم بإحكام قدر الإمكان ؛ لهذا ، يتم تقويمها (محاذاة) وتنظيفها باستخدام عجلة صنفرة. يتم تثبيت أقفال الوتد التي تغلق الأبواب على الجسم بإحكام قدر الإمكان

13. في مثل هذا الفرن يمكنك طهي الطعام أو الماء الدافئ. للقيام بذلك ، يتم قطع فتحة بالقطر المطلوب في الجزء العلوي من الصندوق. شعلة للفرن. التي سيتم إدخالها في هذه الفتحة ، يمكن شراؤها من أي متجر لاجهزة الكمبيوتر. لسهولة الاستخدام ، التصميم شنت على أرجل أو حامل أنبوب ملحوم 15. المدخنة متصلة بالموقد باستخدام كم. 16. لإدخال بوابة منزلقة. لتنظيم خروج الدخان ، يتم حفر فتحتين في الأنبوب. يتم إدخال قضيب معدني في الثقوب ويتم ثنيه بزاوية 90 درجة. يتم إرفاق "قرش" مصنوع من المعدن في وسط الأنبوب - بوابة ، يجب أن يكون قطرها أقل بقليل من قطر الأنبوب نفسه بمقدار 3-4 مم.

مخمد دخان

موقد بوتبيلي من برميلين

المزيد من البرجوازية محلية الصنع مختلفة. هناك الكثير من الهياكل. من التصميمات الأساسية إلى التصاميم المعقدة للغاية.

أكثر سخانات المرائب والبيوت شيوعًا هي مواقد وعاء الطعام

نسخة مثيرة جدًا للاهتمام من موقد وعاء الطعام هذا من برميلين بأقطار مختلفة متداخلة أحدهما في الآخر. كيف تصنعها: أنت بحاجة إلى برميلين بأقطار مختلفة ، الطوب بدلاً من الأرجل (يمكنك لحام المعدن إذا كنت ترغب في ذلك) ، والأبواب والمفصلات ، والمعدن لصنع شبكة وغطاء. ستكون هناك حاجة إلى الحصى والطين والرمل لعمل الردم.

موقد بوتبيلي من برميلين

1. لنبدأ بتصنيع الردم: امزج الحصى والرمل والطين واشعل النار.
2. لقد قطعنا نفس الثقوب في كل من البراميل للمنفاخ وتعبئة الوقود. لكن عليك أن تفعل ذلك مع الإزاحة. نبدأ ببرميل أصغر. نقطع باب المنفاخ 2-3 سم فوق القاع ، وفوقه 10-15 سم فوق الباب لوضع الوقود. نقوم بذلك أيضًا في برميل أكبر ، لكن الفتحة السفلية موجودة بالفعل على مسافة 10-15 سم من الأسفل ، على التوالي ، الباب الثاني أيضًا أعلى (المسافة بين الأبواب تشبه تمامًا برميل أصغر).
3. في برميل أصغر فوق فتحة باب المنفاخ ، قم بلحام دائرة شبكية يتم فيها قطع الثقوب.
4. في الجزء السفلي من البرميل الأكبر ، صب الردم المحضر. نختار المستوى بحيث تتطابق فتحات الأبواب. علاوة على ذلك ، فإن البراميل على اتصال بالجوانب الأمامية ، وتبقى مسافة مناسبة خلفها. املأ هذه المسافة بأكملها بنفس الردم ، وضغطها جيدًا.
5. محاذاة الثقوب ولحامها حول المحيط ولحام المفصلات والأبواب وتثبيت الأقفال.
6. بعد ذلك ، تحتاج إلى تثبيت غطاء الموقد ، وقطع فتحة فيه للمدخنة ولحامها جيدًا.
7. الخطوة الأخيرة هي تركيب المدخنة.

كل شيء ، موقد وعاء من البرميل جاهز. تفرد هذا التصميم هو أنه يعطي حرارة أكثر ليونة: تمتص الردم معظم الإشعاع الصلب. يمكن حتى ملء هذا الهيكل بالحجارة ، بعد الانتهاء من الغطاء بحيث يمكن خدمة الأحجار (تغيير الحجارة المدمرة).

أيًا كان التصميم الذي تختاره ، هناك بعض القواعد التي يجب عليك اتباعها للامتثال للسلامة من الحرائق:

• يجب وضع موقد أي تصميم على قاعدة مصنوعة من مواد مقاومة للحريق ، مثل البلاط المقاوم للحرارة أو الطوب أو ألواح ألواح الأسبستوس.
• يجب أن تكون أبعاد الفرن بحيث تكون المساحة أمام الفرن على الحائط 1.2 متر على الأقل.
• لا تضع فرنًا معدنيًا على بعد أكثر من متر واحد من الحائط. إذا كان جدار الحمام مغطى بالمعدن أو مغطى بطبقة لا تقل عن 2.5 سم ، فيمكن تقليل هذه المسافة إلى 80 سم.
• العزل الكافي للمدخنة مهم جدًا أيضًا. من الأسلم أن تصنعه من أنبوب شطيرة.

اتبع هذه القواعد البسيطة ، وسيسعدك موقد الساونا المعدني منزلي الصنع بالعمل الممتاز والحرارة القوية لفترة طويلة. يمكنك قراءة المزيد حول كيفية تركيب الموقد في مقال "كيفية تركيب موقد معدني للاستحمام".

المخططات البرجوازية

الميزة الرئيسية للموقد المستطيل. على عكس المنتجات البيضاوية المصنوعة من الأنابيب أو أسطوانات الغاز ، فهي تتكون من مساحة سطح مُسخنة أكبر ، لذا ستكون كفاءتها أكبر بكثير. الحجم الأمثل لموقد وعاء هو 800x450x450 ملم. لا يشغل فرن بهذا الحجم مساحة كبيرة ويمكن أن يتسع بسهولة حتى في غرفة صغيرة.

أبسط تصميم هو موقد جنوم ، والذي يتكون من صندوق به أنبوب ملحوم به.

فرق مهم أفران تسجيل الدخول هو وجود لوحين (عاكسات ) في الجزء العلوي من حجرة الفرن. لأن مسار الغازات في الوقت نفسه ، يكون نقل الحرارة لموقد وعاء الطعام هذا أعلى بكثير من الفرن المعدني التقليدي.

نصيحة. إذا كان مطلوبًا تقليل حجم فرن لوجينوف ، فمن المستحسن تغيير عرضه فقط. عند تغيير طول وارتفاع الهيكل ، يمكن تقليل كفاءته بشكل كبير.

رسم تخطيطي مفصل لموقد وعاء وعاء لوجينوف

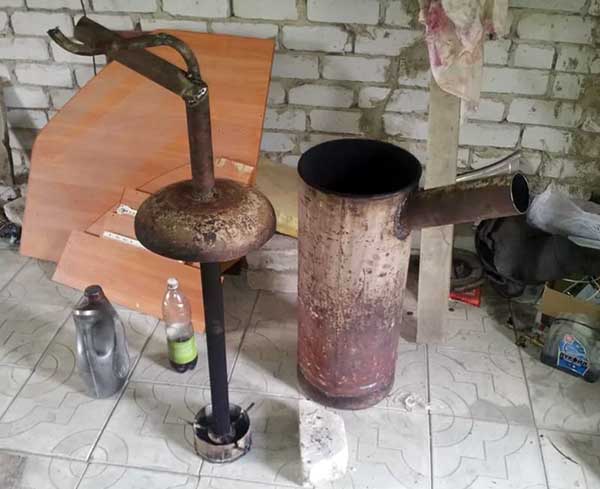

نصنع موقد وعاء في العمل

يعتبر وقود الديزل وزيت المحرك المستخدم من أنواع الوقود عالية السعرات الحرارية. إذا حصلت عليها بتكلفة زهيدة ، فلن يكون من المنطقي العبث بالحطب والفحم ، فمن الأسهل صنع موقد موثوق به - قطارة. مبدأ عملها هو حرق التعدين والتقطير في وعاء ساخن. علاوة على ذلك ، على طول الطريق ، فإن الوقود السائل لديه وقت للاحماء ، حيث يمر عبر خط أنابيب النفط المدمج في الأنبوب - الحارق اللاحق. يظهر جهاز موقد وعاء التنقيط بالتفصيل في الرسم.

من أجل الاحتراق الفعال للزيت ، يتم ضخ الهواء في الموقد باستخدام مروحة ، ويتدفق التعدين بشكل طبيعي من الخزان المعلق من الحائط بجوار المدفأة. خيار آخر هو الإمداد القسري للوقود عن طريق الضغط على خزان الوقود (على سبيل المثال ، بمضخة يدوية).

يمكن أن يعمل كل من الأنبوب الذي يبلغ قطره 219 مم وأسطوانة البروبان التي يبلغ قطرها 30 سم كجسم للفرن. يعد صنع موقد الزيت بيديك مهمة بسيطة ، والشيء الرئيسي هو عمل ثقوب وفتحات في الموقد اللاحق بشكل صحيح و ضع أنبوب الوقود في الوعاء المثبت في الأسفل. يتم توفير دليل التجميع الكامل في مقالتنا الأخرى. يمكنك إلقاء نظرة فاحصة على تشغيل السخان من الفيديو:

زيادة كفاءة الفرن

يمكن لموقد وعاء الطبخ تسخين الغرفة في بضع دقائق فقط. علاوة على ذلك ، يمكنك إلقاء كل ما يتم تسليمه في الفرن: نظرًا لأنه لا يحتوي على شبكة واسعة من المداخن ، والدخان يخرج "مباشرة" ، فلا داعي للخوف من انسدادها.

ولكن إذا كان موقد التسخين التقليدي المثبت في أماكن الإقامة الدائمة به شبكة واسعة من المداخن التي تحبس الحرارة ، فإنه يدخل مباشرة في الأنبوب في موقد وعاء وعاء ، وبالتالي فإن كفاءته ليست عالية جدًا. هذا هو السبب في أنها "شره" للغاية وتتطلب الكثير من الوقود.

لتقليل استهلاك الوقود ، يمكنك استخدام النصائح التالية من صانعي المواقد ذوي الخبرة: • باب صندوق الاحتراق ومنفاخ في مثل هذا الفرن يجب أن يكون محكمًا قدر الإمكان ؛ خلاف ذلك ، سيزداد إمداد الهواء إلى موقد وعاء الطهي ، وسيحترق الوقود بسرعة كبيرة ؛ • لتنظيم إخراج الدخان الدافئ في المدخنة من المستحسن توفير صمام بوابة ؛ • بجانب الموقد يمكن توفيره شاشات معدنية جانبية على مسافة 5-6 سم من الموقد ، وفي هذه الحالة سوف تسخن الغرفة ليس فقط بسبب الإشعاع الحراري ، ولكن أيضًا بمساعدة الحمل الحراري (دوران الهواء الدافئ) ؛

موقد وعاء في غلاف

فرن دائري مع حريق خلفي وغطاء بمسدس حراري

• للاحتفاظ بالحرارة في الغرفة ، من الضروري زيادة الكوع في الأنبوب ؛ ومع ذلك ، في نفس الوقت ، سوف يبقى السخام فيها ، لذلك من المستحسن إنشاء هيكل قابل للطي ؛ • يمكن أيضًا إعطاء الأنبوب شكلًا متدرجًا: ضع الركبتين على مراحل ، مع دوران كل خطوة بمقدار 30 درجة ؛ في الوقت نفسه ، يجب ربط كل ركبة بإحكام بقضبان على الحائط ؛

موقد مع أكواع المدخنة

• سعة المدخنة يجب أن يكون أقل من إنتاجية الفرن نفسه ، وفي هذه الحالة لن تدخل الغازات الساخنة إلى الأنبوب على الفور ؛ يجب أن يكون قطرها أكبر بـ 2.7 مرة فقط من حجم الفرن ، على سبيل المثال ، بحجم فرن 40 لتر ، يجب أن يكون القطر 110 مم ؛ نفخ المدخنة بمروحة - سيحول هذا الموقد إلى نوع من مسدس الدخان ؛ • لتقليل دوران الهواء الحطب في الفرن يجب أن تتناسب بإحكام قدر الإمكان ؛ إذا تم تسخينه بالفحم ، فمن الضروري تقليب الرماد الناتج بأقل قدر ممكن ؛ • لتنظيم تدفق الهواء ، يمكن تعديل باب المنفاخ من خلال تزويده بخاصية رأسية فتحات ومصراع. التي ستغطي هذه الفتحات ؛ • لزيادة مساحة التسخين ، يمكن أن تكون مضلعة ، أي ملحومة على جسمها بشكل عمودي على الفرن شرائط معدنية ؛ • إذا وضعت البخار على الموقد دلاء أو صندوق معدني بالرمل. ثم يقومون بتجميع الحرارة وتخزينها حتى بعد إطفاء الفرن ؛ ردم الرمل أو تراكم الحرارة بالحجر يمكن خياطته داخل الهيكل المعدني للفرن ؛

مخطط موقد وعاء مع ملء الرمل ، الفرن مصنوع من أنبوب بقطر 500 مم ، طوله 650 مم

• خبز، مبطنة بطبقتين من الطوب. سوف تبقى دافئة لفترة أطول ؛

• حجم الفرن مهم أيضًا: الأكبر مساحة أسواره. كلما زاد ارتفاع درجة الحرارة إلى الغرفة ؛ • الطوب أو الصفائح المعدنية. الذي تم تثبيت الموقد عليه ، لن يساعد فقط في حماية الغرفة من الحريق ، ولكن أيضًا للتدفئة.

فيديو ذو صلة: افعل ذلك بنفسك موقد وعاء الطعام

جهاز المدخنة

• حتى لا تتسرب الحرارة الثمينة بسرعة كبيرة عبر الأنبوب ، يجب أن تكون ذات تصميم خاص. يتكون هذا الجهاز من جزأين رئيسيين: عمودي ارتفاع من 1.2 متر ، مثبت بزاوية 90 درجة فوق الفرن وجزء مائل يسمى المرتفعات. 2.5-4.5 م أو أكثر ، حيث يحترق الدخان. إنه الخنزير الذي يصدر ما يصل إلى ربع حرارة الفرن بأكمله.

مدخنة الخنازير

• يمكن لشخص طويل أن يلمس الأنبوب الساخن ، لذلك يجب أن يكون للبير غطاء واقي على شكل شبكة. لتجنب الحروق ، يجب أن تكون المسافة من الأرضية إلى هذا الأنبوب 2.2 متر ، كما يتم تغليف الجزء الرأسي من الأنبوب القادم من الفرن بالعزل الحراري.

الأهمية! يجب وضع الأنبوب بعيدًا عن الجدران المغطاة بالجص على مسافة 1.2 متر والمسافة من الهياكل الخشبية - 1.5 متر

نصيحة. يعد وضع أنبوب من خلال سقف وسقف خشبيين عملية شاقة إلى حد ما. من الأسهل بكثير إخراجها من خلال ثقب في الحائط أو النافذة.

منفذ الدخان من خلال النافذة

لبنة دافئة

يمكن أن يؤدي استخدام موقد وعاء الخشب والفحم وأنواع الوقود الأخرى إلى زيادة كفاءته بشكل كبير. للقيام بذلك ، يكفي بناء شاشة من الطوب الطيني حوله بيديك. إذا نظرت عن كثب إلى رسومات هذا المبنى الصغير ، يمكنك أن ترى أن الطوب قد وضع على مسافة قصيرة من جدران الموقد (حوالي 10-15 سم) ، وإذا رغبت في ذلك ، حول المدخنة.

شاشة من الطوب لموقد وعاء الطعام

الطوب بحاجة إلى أساس. هل تريد أن يستمر البناء لفترة طويلة؟ ثم صب القاعدة في وقت واحد لتشكيل كتلة متراصة. من الأفضل استخدام مادة الأساس للخرسانة ، والتي يجب تعزيزها باستخدام حديد التسليح بيديك. من المستحسن عمل طبقة تقوية على مسافة حوالي 5 سم من سطح الوسادة الخرسانية.

يتم عمل فتحات تهوية في الجزء السفلي والجزء العلوي من البناء بالطوب ، مما يضمن حركة الهواء (سترتفع الكتل الساخنة ويتدفق الهواء البارد من الأسفل). تطيل التهوية أيضًا من عمر الجدران المعدنية للموقد ، مما يؤجل لحظة نضوبها بسبب التبريد عن طريق تدوير الهواء.

تجمع قطع الطوب الموضوعة حول الموقد الحرارة ، ثم تتخلى عنها لفترة طويلة ، مما يؤدي إلى ارتفاع درجة حرارة الهواء في الغرفة حتى بعد خروج الموقد. بالإضافة إلى ذلك ، تعمل أعمال الطوب أيضًا على حماية الأشياء المحيطة بالموقد من الحريق.

إذا رغبت في ذلك ، يمكن وضع الموقد بالكامل من الطوب. يعتبر هذا الهيكل مفيدًا لأنه سيستمر لسنوات عديدة دون بذل جهد إضافي من جانب المالك. ومع ذلك ، هناك أيضًا بعض العيوب. تشمل عيوب هذا الخيار ما يلي:

• عملية وضع مثل هذا الموقد شاقة للغاية ومناسبة فقط للأشخاص الذين لديهم خبرة في البناء بأيديهم ؛
• يعتبر موقد الطوب المصنوع من الطوب مكلفًا للغاية ، حيث يتطلب استخدام مواد مقاومة للحرارة ، بما في ذلك طوب النار والطين الخاص بالملاط.

من أجل الحصول على موقد صغير على الخشب ، يكفي وضع مخروط بقياس 2 × 2.5 طوب ، ارتفاع 9 طوب. في غرفة الاحتراق ، يتم وضع 2-4 صفوف من طوب النار. الطوب العادي من الطين المخبوز مناسب للمدخنة ، والتي يجب أن تتذكر إدخال غلاف من الفولاذ المقاوم للصدأ فيها.

مهما كانت طريقة صنع موقد صغير أو موقد وعاء بيديك ، فأنت تصنعه وفقًا للرسم أو بالعين ، الشيء الرئيسي هو أنه عند الإخراج تحصل على سخان فعال ، وفي التكوين الموسع أيضًا موقد للطبخ. ابحث عن المواد المناسبة (البراميل ، الصفائح المعدنية ، إلخ) وانتقل إلى موقدك المصنوع منزليًا أو حتى مدفأة وعاء وعاء!

كيف تصنع آلة تقطيع الخشب بيديك؟ كيفية تثبيت مدخنة شطيرة بيديك ، ليس من الصعب بناء مدخنة للغلاية بأيديكم موقد معدني افعل ذلك بنفسك كيف تصنع مدخنة بنفسك في المنزل أو في البلد

تجميع موقد كفؤ

من المعروف أن مواقد الحديد التقليدية تتميز بكفاءة منخفضة (حوالي 45٪) ، حيث يذهب جزء كبير من الحرارة إلى المدخنة جنبًا إلى جنب مع غازات المداخن. ينفذ تصميمنا حلاً تقنيًا حديثًا يستخدم في غلايات الوقود الصلب - تركيب قسمين على مسار منتجات الاحتراق. عند الالتفاف حولها ، تنقل الغازات الطاقة الحرارية إلى الجدران ، مما يجعل الكفاءة أعلى (55-60٪) ، وموقد وعاء الطعام أكثر اقتصادا. مبدأ تشغيل الوحدة يعكس الرسم - الرسم التخطيطي:

للتصنيع ، ستحتاج إلى لوح من الصلب منخفض الكربون بسمك 4 مم ، وقطعة من الأنابيب قطرها 100 مم ومعدن ملفوف للأرجل والشبكة. الآن حول كيفية صنع موقد اقتصادي:

1. قطع الفراغات المعدنية وفقًا للرسم وعمل فتحات لأبواب صندوق الاحتراق وحوض الرماد.
2. لحام صر من الزوايا أو التركيبات.
3. من الأجزاء المقطوعة ، قم بعمل أبواب بأقفال.
4. قم بتجميع الوحدة على مسامير ، ثم قم بلحام اللحامات بقوة. قم بتركيب أنبوب المداخن والساقين.

نصيحة. من الأفضل أن يكون القسم السفلي ، الذي يتم تسخينه بقوة بواسطة اللهب ، مصنوعًا من الحديد السميك - 5 أو 6 مم.

لتحسين نقل الحرارة ، يمارس الحرفيون لحام أضلاع خارجية إضافية للجسم ، كما هو الحال في الصورة.
