فحص الصمام
يمكن أن يؤدي تركيب صمام عدم رجوع في الأنبوب السفلي إلى تحسين كفاءة النظام ، وعلى وجه الخصوص ، منع التدفق العكسي للغازات. بالإضافة إلى ذلك ، تعمل الصمامات غير المرتجعة على تقليل مخاطر انسداد أنبوب الصرف.
الصرف الصحي بدون أنبوب تصريف مزود بصمام تفريغ. ستؤدي وظائفها ، ومع ذلك ، قد تكون قابليتها للاستخدام ودرجة الموثوقية أقل ، لذلك ، لا يزال يوصى بالاستخدام المشترك لهذه العناصر. على وجه الخصوص ، مع وجود الماء الجاف في السيفون ، لن يتمكن الصمام وحده من التخلص من الرائحة.
صمام على الأنبوب
يتم تنفيذ تركيب أنبوب المروحة في مرحلة بناء الجزء الداخلي من المجاري ، ومن الممكن تمامًا القيام بذلك بنفسك بأقل قدر من المهارات
من المهم فقط اتباع توصيات المتخصصين بدقة ومتطلبات قوانين ولوائح البناء. يقلل استخدام المواد الحديثة بشكل كبير من تعقيد العمل
الميزات الوظيفية
مع تصريف حاد لكمية كبيرة من الماء في خط أنابيب ذو مقطع عرضي صغير ، غالبًا ما تنكسر الأنابيب ، مطرقة مائية. لذلك ، فإن أنبوب الصرف الصحي للصرف الصحي في منزل خاص هو عنصر لا يتجزأ من شبكات الهندسة الداخلية. نظرًا لاستخدامه ، فإن نظام الصرف الصحي في منزل خاص به تدفق هواء إضافي ، بالإضافة إلى أن التصميم يزيل انخفاض الضغط.
يمكن أن يعمل مبنى سكني بدون أنبوب تصريف فقط مع تركيب كابينة دش ، حيث يكون تدفق المياه صغيرًا. يشير الحمام القياسي إلى ذروة التكاليف ، أثناء تصريف النفايات السائلة من الأجهزة الصحية ، يتم ملء قسم الأنابيب إلى الحد الأقصى ، ويصبح تدفق الهواء النقي ضئيلًا.
الميزات الوظيفية لأنابيب المروحة
وضع مماثل في تسبب المنازل التي لا تحتوي على أنبوب تنفيس فيضان الطوابق الأولى من المبنى في وقت التصريف الجماعي للمياه. سيؤدي تثبيت هيكل إضافي إلى إطالة دورة حياة رافع المجاري ، وخاصة البلاستيك ، كما سيؤدي أيضًا إلى الخروج من أعمال التهوية المنزلية في أنابيب الصرف الصحي.
ينصح العديد من الحرفيين بتضييق قطر خط الأنابيب ، مشيرين إلى نقص التكاليف في علية المنزل. المستندات التنظيمية ، وكذلك الخبرة في تشغيل الشبكات الهندسية في القطاع الخاص والمباني السكنية ، تجبرنا على التخلي عن مثل هذه التلاعبات.
تملي خطوط أنابيب الصرف الصحي من الوحدة الصحية ، حيث تم تركيب المرحاض ،. يحتوي أنبوب تصريف المرحاض على مقطع عرضي يبلغ 110 ملم ، ويجب أن يكرر حامل المجاري المنزلية حجمه أو يكون أكبر. إذا تم تثبيت حوضي مرحاض وحوضين على الناهض ، فمن الضروري إجراء حساب هيدروليكي لإنتاجية الناهض.
الأقطار الموصى بها وفقًا لـ SNIP
القواعد والقواعد الصحية SNiP 2.04.01-85 تنظم المعلمات التالية لنظام العادم الصاعد:
- يجب أن يتوافق قطر جزء التهوية مع حجم الناهض في دائرة (البند 17.20).
- في الجزء العلوي من خط الأنابيب الصاعد ، يجب أن يكون هناك فحص ضروري لتنظيف المجاري بطول الناهض بالكامل.
- يجوز الجمع بين عدة رافعات في الجزء العلوي مع خط أنابيب عادم واحد مع منحدر لا يقل عن 0.01 في اتجاهها.
- عند الجمع بين عدة رافعات ، يتم أخذ قطر خط أنابيب التجميع من أنبوب المروحة ومخرج التهوية ، اعتمادًا على عدد تركيبات السباكة في المبنى ، على قدم المساواة مع:
- 100 مم مع عدد لا يزيد عن 120 وحدة ؛
- 125 مم إذا كان عدد الأجهزة لا يزيد عن 300 قطعة ؛
- 150 مم لما يصل إلى 1200 جهاز ؛
- 200 مم إذا تجاوز عدد تركيبات السباكة 1200 وحدة.
أرز. 6 الأحجام المسموح بها لتصريف المياه العادمة في الناهضين غير المهواة ، اعتمادًا على معاييرها SNiP 2.04.01-85
مواد الأنابيب وأقطارها
نظرًا لأن أنبوب المروحة في منزل خاص هو جزء من النظام ، فسيكون من الأفضل تصنيعه من نفس المادة التي تم تحديدها لبقية خطوط الأنابيب. في بعض الحالات ، يُسمح بمزيج من المواد ، لكن الخبراء يعتقدون أن فعالية الأنظمة غير المتجانسة أقل بكثير.
لتركيب المجاري من الداخل في منزل خاص ، يتم استخدام أنابيب من الحديد الزهر أو البلاستيك.
- تتمتع أنابيب الحديد الزهر بالمتانة المطلوبة ، ومع ذلك ، إذا كانت معيبة أثناء المعالجة أو إذا تعرضت لأضرار ميكانيكية ، فإنها تصبح عرضة للتآكل. بالإضافة إلى ذلك ، فإن الوزن الكبير للمنتجات يعقد التثبيت بشكل كبير ، ليس فقط من حيث زيادة تكاليف العمالة ، ولكن أيضًا من حيث تثبيت المقاطع الرأسية لخط الأنابيب.
- على نحو متزايد ، يتم استخدام الأنابيب البلاستيكية لتركيب أنظمة الصرف الصحي الداخلية. والتي ، بالإضافة إلى الوزن الخفيف ، لديها عدد من المزايا الأخرى ، بما في ذلك القوة والمتانة والحصانة المطلقة للتآكل ووجود سطح داخلي أملس يقلل من احتمالية الترسبات والانسدادات. ميزة أخرى للبلاستيك هي مجموعة كبيرة ليس فقط من الأنابيب ذات الأقطار المختلفة ، ولكن أيضًا التركيبات اللازمة لتنفيذ المخطط المطور.
يتم اختيار قطر أنبوب المروحة مع مراعاة ميزات تصميم النظام. الشرط الأساسي: يجب ألا يقل قطر أنبوب المروحة عن أكبر أنبوب (بما في ذلك الأنابيب الفرعية والانحناءات) للنظام.
نظرًا لأنه في الغالبية العظمى من الحالات ، يتم استخدام أكبر أنابيب الصرف الصحي لتوصيل المرحاض ويبلغ قطرها 110 ملم ، يتم أيضًا تركيب أنابيب الصرف بنفس القطر.
التخطيطات الهيكلية
يمكن لحلول شبكات الصرف الصحي الحديثة القائمة على أنابيب البوليمر إطالة عمر خدمة النظام بشكل كبير وتبسيط أعمال التركيب. لا يزال الصرف الصحي في منزل خاص بدون أنبوب مروحة يعمل بشكل جيد ، خاصة في المنازل التي بها عدد قليل من الأجهزة والأشخاص ، ويتواءم النظام القياسي مع تدفق النفايات السائلة.
موقع نموذجي لرافعات المروحة في منزل خاص
تظهر رائحة كريهة في أوقات الحمل العالي ، عندما تعمل معظم الأجهزة في لحظة واحدة. في مثل هذه الحالات ، يقوم العديد من المالكين بتركيب أجهزة تهوية إضافية - صمامات تهوية ، وتعوض عن نقص الهواء في النظام. يتم تركيب هذه المعدات على مستوى 1 - 2.5 متر من مستوى الأرضية النهائية.
سيوفر مجمع المروحة المركب عددًا من المزايا:
- نظام تهوية عامل ومستقل لإزالة الروائح الكريهة من الروافع.
- إنشاء تقييد نوعي لتدفق المياه ، مع تطبيع ضغط الهواء بالداخل.
- توفير وظائف للعديد من الحمامات الموجودة على مستويات مختلفة في منزل خاص.
ستسمح لك هذه العناصر ببناء الناهض المطلوب ، مع مراعاة التهوية عالية الجودة وضمان متانة الوظيفة. سيضمن الصرف الصحي الناتج استخدام العديد من الحمامات الكاملة.
هذا صحيح عندما يكون لمنزل خاص خيارات مستقلة ومتعددة المستويات للتخلص من مياه الصرف الصحي. لا يوجد سوى مخرج واحد في هذه الحالة - يمكن للسادة تركيب النظام برافع مروحة واحد ، سيتم دمج جزء العادم منه. لكن يجب أن يتوافق قطر خط الأنابيب هذا مع المقطع العرضي لرافعة العمل أو أن يكون أكبر بمقدار 50 مم.
متطلبات التثبيت
يعد تركيب واستبدال أنبوب المروحة عملية سباكة معقدة نوعًا ما تتطلب مشروعًا وخبرة. في معظم الحالات ، يتم وضعها بشكل عمودي بشكل صارم ، ويتم إزالتها من خلال مجرى التهوية في السقف. في حالات نادرة ، يمكن إدخال أنبوب العادم أفقيًا عبر جدران الطوابق العليا. متطلبات التثبيت لهذا العنصر كما يلي:
- يجب أن يكون قطر أنبوب العادم مساويًا أو أكبر من قطر رافع المجاري بحيث لا توجد أقسام بها انخفاض في المقطع في النظام.
- يجب تنفيسها عموديًا من خلال السقف بحيث تكون 30-50 سم فوق الحافة بحيث يمكن إزالة الأبخرة والروائح بسهولة من خلال المدخنة.
- يجب أن تمر بداية الأنبوب عبر الجزء الساخن من المنزل أو تكون معزولة حرارياً ، ويجب أن يتعرض الجزء العلوي منها للبرد. بسبب هذا الاختلاف في درجة الحرارة ، يتم إنشاء ضغط إضافي داخل النظام.
تذكر ، في الواقع ، أن أنابيب المروحة هي استمرار لرافعة المجاري ، لذا فهي مصنوعة من أنابيب الصرف الصحي الخاصة. إذا كان الجزء السفلي من الأنبوب يمر عبر غرفة غير مدفأة ، فيجب عزله.
مواد لتصنيع وتركيب أنابيب الصرف الصحي
أنبوب المروحة هو استمرار للناهض ، لذلك يتم تجميعه من مواد مماثلة له ، وغالبًا ما يكون كلوريد البوليفينيل PVC أو البولي بروبيلين PP. إذا أخذنا في الاعتبار المسار الإضافي للنظام من الناهض إلى السطح ، فإنه يتكون من العناصر التالية:
أنبوب المروحة. يبلغ القطر الخارجي القياسي لأنابيب البوليمر الصاعدة 110 مم ، ويبلغ قطرها الداخلي ، مع مراعاة سمك الجدار ، حوالي 105 مم. يتم إحضار أنبوب تهوية إلى السطح بقطر خارجي نموذجي يبلغ 100 أو 110 ملم. لربط أنبوب مخرج الناهض بأنبوب التهوية ، يتم استخدام الأنواع التالية من أنابيب المروحة:
- يتم إدخال أجزاء من أنابيب الصرف الصحي البلاستيكية العادية مباشرة في الأنبوب الصاعد أو متصلة بها من خلال المحملات بزوايا مختلفة في حالة وجود مخرج التهوية بعيدًا جدًا عن أنبوب الرافعة.
- أنابيب المروحة الصلبة ذات التكوينات المختلفة ذات القطر الخارجي المقابل لرافعة المجاري والتي يتم إدخالها في مقبسها لها طرف مرن في الطرف الآخر.
- الأنابيب المموجة مع عدد من الأصفاد المرنة (الشكل 1) ، المصممة للتوصيل بالرافعة المقطوعة 110 مم بدون مأخذ ، لها غشاء مرن واحد به فتحة في الطرف الآخر. غالبًا ما يستخدم هذا التصميم لتوصيل مراحيض.
- الأنابيب المموجة ذات الأنبوبين الصلبين ، أحدهما يتم إدخاله في مقبس الناهض ، والثاني يتم ارتداؤه (يتم إدخاله بالداخل) على أنبوب التهوية (أحيانًا يتم توصيله بمشبك). غالبًا ما يستخدم هذا التصميم عندما تمر التهوية عبر السقف.
أرز. 4 منافذ تهوية على الأسطح في منزل من طابقين وصلتها
أنبوب تهوية. إنه قسم عادي من الأنابيب ، يقع بشكل منفصل وفي وحدة تصميم خاصة ، مصمم للتهوية عبر السقف.
قبعة واقية. عادة ، يتم إحضار التهوية إلى السطح وإغلاقها من الأعلى بمظلة أو عاكس - غطاء خاص يؤدي الوظائف التالية:
- يحمي القناة من دخول الطيور والحطام إليها.
- إنه يعزز الجر عن طريق إعادة توجيه تدفقات الرياح ، ونتيجة لذلك ، تزداد كفاءة غطاء المحرك بنسبة 15 - 20٪.
- يحمي الناهض من هطول الأمطار في الغلاف الجوي ، والانسداد بالثلج والجليد.
- يقلل من احتمالية الاتجاه العكسي.
أرز. 5 اعتماد قطر رافع المجاري على حجم التفريغ وميزات تصميم الاتصالات وفقًا لـ SNiP 2.04.01-85
نظام صرف صحي وظيفي بدون مراوح
يتم إجراء الصرف الصحي في منزل خاص بدون أنبوب مروحة في مبانٍ من طابق واحد مع قبو مُدار ، لكن تركيب وعاء المرحاض والحمام يتم فقط في الطابق الأرضي بالقرب من الناهض ومنفذ شبكة الصرف الصحي الخارجية.
ختم مياه الصرف الصحي
استهلاك حوض الغسيل أو غسل نظام المنزل في هذه الحالة لا يملي ، مثل هذه الكمية من مياه الصرف الصحي من الأجهزة الصحية تحدث بشكل غير منتظم ولا يمكن أن تؤثر على تشغيل النظام.
غالبًا ما يكون المنزل الخاص مزودًا بمصائد الشحوم ، حيث تقلل المعدات من تركيز الدهون والمواد العضوية في مياه الصرف الصحي. يتضمن تركيب هذه المعدات التنظيف المنتظم للأنابيب بالماء الساخن. سوف تساعد صمامات الهواء في تعويض نقص الأكسجين.
يتم توصيل مخرج الصمام بخط الأنابيب الرئيسي من الغسل بالتركيبات ، والفرق في العلامات يحمي المعدات من الفيضانات أثناء تدفق خط الأنابيب.
فيديو ذو صلة: أنبوب مروحة للصرف الصحي في منزل خاص
https://youtube.com/watch؟v=HkdNv_ydf8w
مجموعة مختارة من الأسئلة
- ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
- إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
- مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
- فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
- فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
- ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟
مواد الأنابيب
يعتبر أنبوب الصرف الصحي للصرف الصحي في منزل خاص بارتفاع طابقين أو ثلاثة أو أربعة طوابق عاملاً حاسمًا ؛ في حالة عدم وجودها ، يجب حساب الصمامات الهيدروليكية للأجهزة الصحية العلوية لحمل إضافي. في هذا الحساب ، من الضروري مراعاة التدفق الثاني من الأجهزة والمقطع العرضي لخط الأنابيب والمقاومة المحلية ومواد الأنابيب.
اعتمادًا على درجة حرارة المياه المفرغة ، وكذلك متطلبات قوة العمل لخطوط الأنابيب ، يقوم المتخصصون باختيار وتثبيت الأنابيب التالية:
- البلاستيك أو البوليمر الحديث أو البلاستيك المعدني لخطوط الجاذبية.
- الأنابيب البلاستيكية والمعدنية والبلاستيكية من سلسلة منخفضة الضوضاء لأنابيب الضغط.
كيفية تحديد التثبيت المطلوب
أنبوب المروحة هو عنصر اختياري ولكنه مرغوب فيه للغاية في نظام الصرف الصحي ، والذي يعمل على استقرار تشغيله بشكل مثالي. ويعتبر التثبيت ضرورياً لجميع المنازل التي يزيد ارتفاعها عن طابق واحد
ومع ذلك ، عند تصميم المجاري ، من المهم مراعاة العوامل الثانوية الأخرى:
قطر أنابيب الصرف الصحي. إذا كان قطر أنابيب الصرف الصحي أقل من 110 مم ، فيجب تركيب أنابيب الصرف الصحي للصرف الصحي ، لأنه يكفي لتصريف حوض المرحاض وحوض الاستحمام في نفس الوقت لملء الحجم الكامل للحوض. الناهض.
إذا كان خزان الصرف الصحي موجودًا في المنطقة المجاورة مباشرة للمنزل. حتى لو كان المنزل من طابق واحد ، لكن خزان الصرف الصحي قريب جدًا منه ، فأنت بحاجة إلى التأكد بمساعدة صمام المروحة.
إذا كان تخطيط المنزل يشير إلى أنه سيكون به العديد من الحمامات أو الحمامات التي يمكن استخدامها في نفس الوقت ، فمن الأفضل تقليل خطر حدوث فراغ في النظام.
إذا كان المنزل يحتوي على تركيبات صحية تحتوي على كمية كبيرة من مياه الصرف الصحي ، على سبيل المثال ، حوض سباحة وجاكوزي وحوض استحمام كبير.
تذكر أن كمية المياه العادمة لا تتأثر بعدد تركيبات السباكة فحسب ، بل تتأثر أيضًا بكثافة استخدامها. إذا كان هناك حمامان في المبنى ، يقع أحدهما فوق الآخر ، ولكن تعيش فيه عائلة واحدة فقط ، فمن غير المحتمل أن تكون هناك حاجة لأنبوب مروحة ، لكنه بالتأكيد لن يكون ضروريًا.
عند تصميم شبكات الصرف الصحي للمنازل الخاصة ، يجب مراعاة العديد من العوامل ، بدءًا من عدد الطوابق والأجهزة التي تصرف المياه إلى الناهض ، وتنتهي بقطر الأنابيب. تصنف أنابيب المروحة حسب شكلها وقطرها والمواد المستخدمة في صنعها. يعتمد قطر أنبوب التصريف على قطر رافع المجاري. وفقًا للمادة ، يتم تقسيمها إلى الأنواع التالية:
- معدن. تقليديا ، كانت عناصر الاتصال في نظام الصرف الصحي مصنوعة من الحديد الزهر. إنها سبيكة قوية ومتينة وغير مكلفة نسبيًا.عيوب هذه المادة هي الوزن الثقيل والليونة المنخفضة.
- بلاستيك. الآن ، يتم استبدال أنابيب المروحة المصنوعة من الحديد الزهر تدريجيًا بأنابيب بلاستيكية ، نظرًا لأن هذه المادة أكثر بلاستيكية وسهلة المعالجة. تعتبر الموديلات البلاستيكية أخف وزناً وأرخص ثمناً وأكثر عملية من النماذج المصنوعة من الحديد الزهر ، لذلك كادت أن تُخرج نماذج الحديد الزهر من سوق السباكة.

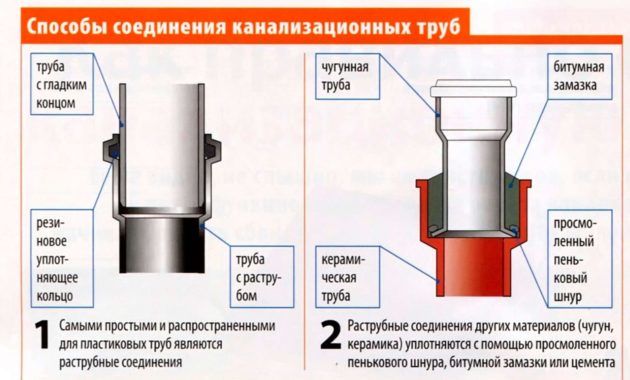

يرجى الملاحظة! عند تثبيت أو استبدال أنبوب المروحة ، من الممكن توصيل أقسام من الحديد الزهر بأقسام بلاستيكية ، الشيء الرئيسي هو اختيار قطر الأنابيب بشكل صحيح بحيث لا يحدث بأي حال من الأحوال انخفاض في القسم في النظام.
مبدأ تشغيل أنبوب المروحة
مع التصريف المكثف للمياه ، يزداد معدل التدفق في نظام الصرف الصحي بشكل حاد ، ونتيجة لذلك تتشكل منطقة من الضغط المتخلخل. نظرًا لأنه وفقًا لقانون الفيزياء ، يميل الضغط في النظام المغلق إلى التعادل ، يندفع الماء من المنافذ والسيفونات إلى منطقة الخلخلة ، مما يتسبب في حدوث أصوات مزعجة وصاخبة إلى حد ما في المطبخ والحمام. توفر أنابيب مروحة الصرف الصحي دخولًا فوريًا للهواء إلى منطقة الخلخلة ، مما يلغي إمكانية "امتصاص" الماء من السدادات الهيدروليكية.
غالبًا ما يُشار إلى المراحيض على أنها السبب الرئيسي للخلخلة ، ولكن يجب أن نتذكر أن معدل التدفق يمكن أن يزيد أيضًا بشكل كبير عند تشغيل الغسالة ، مما يؤدي إلى تصريف المياه تحت الضغط. إذا أجبت على السؤال عن سبب الحاجة إلى أنبوب الصرف الصحي ، في عبارة واحدة ، يمكننا القول أن مثل هذه الهياكل تمنع الانسداد المشترك لرافعة المجاري من خلال تدفق الصرف.
تركيب انبوب صرف صحي في المنزل
وظيفة أخرى لأنبوب المروحة هي إزالة الغازات المتكونة في نظام الصرف الصحي. خلاف ذلك ، يمكنهم الدخول إلى الغرفة ، مما يسبب الكثير من المتاعب.
ما هو أنبوب المروحة والغرض منه
أنبوب المروحة عبارة عن جزء من الأنابيب يقع في أعلى نقطة في المجاري ، مما يضمن توصيله بمخرج التهوية. اعتمادًا على تصميم المجاري ، يمكن وضع أنبوب المروحة عموديًا أو بزاوية من خط الأنابيب الصاعد ويقوم بالوظائف التالية:
- تنفس. في أي نظام صرف صحي يحتوي على نفايات برازية ، تتولد روائح كريهة ، وعندما تتحلل ، تنطلق الغازات المتفجرة. تساعد التهوية على تجنب هذه المشاكل ، وبالتالي ضمان الراحة والأمان للمعيشة.
- دعم موانع تسرب المياه. عندما يتم تصريف كمية كبيرة من مياه الصرف الصحي ، فإنها تحمل الهواء معها ويتم تكوين فراغ في المصعد المغلق ، والذي يكسر أختام المياه. الوصول إلى خط الأنابيب الصاعد للهواء الجوي من التهوية يمنع هذه الظاهرة.
- توصيل السباكة. في بعض الأحيان لا يتم استخدام الجهاز للغرض المقصود منه ، لأن قطر أنبوب المرحاض مناسب أيضًا تمامًا وكذلك للتهوية. لذلك ، بمساعدتها ، غالبًا ما يتم توصيل هذا النوع من السباكة بأنابيب الصرف الصحي.
أرز. 2 مخططات لتوصيل غطاء الصرف الصحي على السطح من خلال تمويجات المروحة وقسم الأنابيب المعزول
مبدأ التشغيل

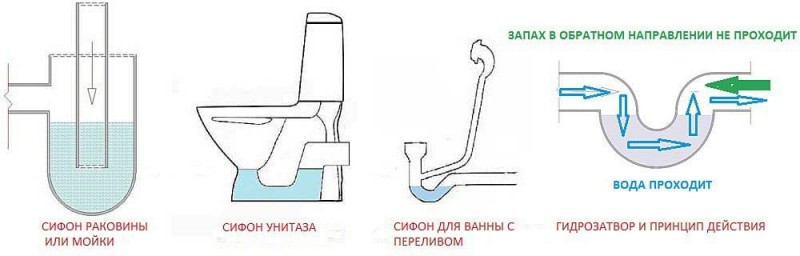

يتم توصيل أي تركيبات سباكة في شقة أو مبنى سكني بالمجاري من خلال ختم المياه - وهو سدادة مائية تمنع دخول الروائح الغريبة إلى الغرفة. ترتبط جميع خطوط الأنابيب من الأحواض وأحواض الاستحمام والمراحيض بالرافعة المركزية ، والتي تمتد من أعلى إلى أسفل عبر المبنى بأكمله ولها أعلى قطر في القطر.
مع التصريف المتزامن للمياه من تركيبات السباكة إلى الناهض ، هناك احتمال كبير لحالة تكون فيها قناة المرور مسدودة تمامًا بسدادة ماء.عمود من الماء يحمل الهواء معه ونتيجة لتصريف في رافع مغلق ، تتعطل الأقفال الهيدروليكية لتركيبات السباكة (بتعبير أدق ، يحتوي أحدها على أقل كمية من السائل أو الأقرب إلى الناهض) ، مما يؤدي إلى ظهور روائح غريبة في الغرفة.
يسمح لك أنبوب المروحة بتوصيل نظام الصرف الصحي بالهواء الجوي ، ونتيجة لذلك فإن الفراغ الذي يظهر يسحب الكتل الهوائية من الخارج ، وليس سدادات المياه داخل المبنى.
أرز. 3 أمثلة على توصيل وعاء المرحاض باستخدام أنبوب مروحة مموج
كيفية الاستغناء عن أنبوب المروحة
يتضمن تركيب أنبوب المروحة خروجها في المباني السكنية الفردية والمتعددة من خلال السطح ، إذا كان هذا الشرط ممكنًا بسهولة في البناء العام ، فهناك صعوبات كبيرة في القطاع الخاص في تنفيذ هذه الخطة ، والتي تعد أيضًا تكاليف مالية كبيرة. نظرًا لأن الناهض وأنبوب المروحة في منزل خاص يمران عبر جميع الغرف وإلى العلية من خلال السقف ، فسوف يفسدون المظهر الجمالي للغرف ، ويشغلون مساحة إضافية ، ويحدثون إزعاجًا عند استخدام السكن.
لذلك فمن المنطقي في هذه الحالة استخدام تركيب الصرف الصحي بدون عادم من خلال السقف ، وهو موجود على شكل صمام تفريغ. يتم وضع الجهاز في أعلى نقطة في مجاري الصرف ، ويعمل وفق المبدأ التالي.
في حالة عدم وجود تصريف في المجاري ، تسد حشية الختم قناة المرور بإحكام ، مما يمنع تدفق الهواء النتن من الناهض إلى الغرفة. بمجرد تصريف المياه ، يتم سحب الحجاب الحاجز المرن داخل صمام التفريغ بسبب الفراغ ، وبالتالي فتح وصول الهواء الخارجي إلى الناهض. يتم معادلة الضغط داخل خط الأنابيب ونتيجة لذلك لا يوجد أي انهيار للأختام الهيدروليكية.
بفضل استخدام صمام التفريغ ، فإن الصرف الصحي بدون أنبوب تهوية ، بنفس الكفاءة ، يجلب عددًا من المزايا المهمة للمستهلك من وجهة نظر بناءة ومالية.
أرز. 10 مظهر ومبدأ تشغيل صمام الفراغ
الحلول الهيكلية لتركيب وإزالة أنبوب التهوية إلى السطح
عند تصميم منزل أو إعادة الإعمار ، من المهم اختيار الموقع المناسب للنظام ووحدات الصرف الصحي الفردية. فقط في هذه الحالة ، سيعمل منفذ الصرف الصحي في منزل خاص ، بغض النظر عن الطقس خارج النافذة
إذا كنا نتحدث عن اختلاف كبير في درجات الحرارة داخل المبنى وخارجه ، خاصةً عند استخدام المنزل طوال العام ، ويكون المناخ لفترة طويلة من درجات الحرارة السلبية ، يقوم الحرفيون بتثبيت عقدة داخل المبنى أو توصيل التدفئة الكهربائية.
الحلول الهيكلية للتركيب
يجب أن يتم التثبيت داخل المبنى بحيث يكون الناهض فوق مستوى السقف. سيؤدي ذلك إلى التخلص من مشاكل التجميد وإعطاء سبب لضمان الوظيفة الضرورية ، بغض النظر عن الظروف الجوية. في هذه الحالة ، سيوفر نظام الصرف الصحي عددًا من المتطلبات التنظيمية:
- إزالة الرائحة الكريهة.
- يتم استبعاد تكثيف وتجميد الأنابيب.
- وظائف كاملة بدون مطرقة مائية في وقت ذروة التدفق.
في حالة عدم توفر المساحة الحرة اللازمة لأصحاب المنزل لتركيب وحدة مروحة داخل الغرفة ، ينصح الخبراء بتركيب الوحدة على الجدار الخارجي وخياطة الهيكل وعزلها بالصوف المعدني. مصدر إضافي للحرارة في هذا التصميم هو كابل الحرارة.
