أنظمة تعزيز ضغط الفراغ المائي ZH

المنشآت المائية هي محطات يتم فيها تركيب عدة وحدات ضخ بالتوازي ، وهي مصممة لضخ المياه ، وزيادة الضغط في شبكات الإمداد بالمياه ، وتعويض الخسائر الهيدروليكية المرتبطة بخصائص خط الأنابيب المغذي.

• التطبيقات الرئيسية:
• شبكات إمدادات المياه ومحطات معالجة المياه ،
• محطات الضخ في المباني السكنية متعددة الطوابق والمنازل الفردية ومجموعاتهم ،
• محطات ضخ في المباني العامة (فنادق ، مدارس ، مستشفيات ...) ،
• توريد أنظمة إطفاء الحريق ،
• شبكات المياه الصناعية (أنظمة تبريد ومعالجة المياه) ،
• نظم الري.

تم تصميم وحدات الضخ لضخ مياه الشرب أو المياه المنزلية النظيفة ، والتي لا تتجاوز درجة حرارتها 70 درجة مئوية ، بدون مواد صلبة. أقصى ضغط تشغيل للوحدة: 10 بار.

تصميم

التركيبات المائية هي عبارة عن نظام من عدة مضخات ، عادة ما تكون من نفس الحجم ، متصلة بالتوازي مع مشعبات الإمداد والتفريغ باستخدام صمامات الإرجاع والإغلاق. يتم تثبيت المضخات على هيكل داعم مصنوع من مقاطع فولاذية. الهيكل الداعم مجهز بعوازل اهتزاز ، مما يجعل من الممكن تركيب الوحدة على أرضية محطة الضخ.

وحدات الضخ

تم تجهيز وحدات التجويف المائي من النوع ZH بوحدات ضخ مُصنَّعة حصريًا بواسطة Hydro-Vacuum S.A.

تركيب اساسي

هيكل ملحوم مصنوع من مقاطع فولاذية مثبتة على عوازل اهتزاز ، مما يسمح بتعديل الارتفاع بحوالي 20 مم ، بالإضافة إلى تركيب المعدات وفقًا للمستوى.

جامعي

تربط المشعبات المضخات الفردية للمصنع على جانبي الإمداد بالشفط والتسليم. وهي عبارة عن هيكل ملحوم من الأنابيب والشفاه الطبيعية. يتم إنهاء المشعبات أحادية الاتجاه بمعاوضات مطاطية معدنية مطابقة وحواف تقطيع. تم تجهيز الفتحات بتركيبات توصيل تسمح بتركيب معدات القياس والوقاية (محولات الضغط ، ومقاييس الضغط ، ومنظمات الضغط ، ومفاتيح الضغط LCA). في كل حالة ، يمكن تكييف نظام التجميع وأقطارها مع المتطلبات الفردية.

توصيلات

تم تجهيز كل وحدة في مصنع ZH بصمام إغلاق مع جانب شفط وتفريغ خاص به ، والذي يسمح ، إذا لزم الأمر ، بقطع هذه المضخة دون مقاطعة تشغيل التركيب بأكمله. يتم تركيب صمام عدم رجوع على جانب التفريغ لكل مضخة.

حل التصميم للتثبيت

نظرًا للحاجة إلى تلبية المتطلبات الوظيفية المختلفة وظروف التثبيت ، يتم تقديم وحدات التجويف المائي في مجموعة واسعة من تركيبات التصميم ، والتي يشار إليها برمز مكون من أربعة أرقام.
تم تصميم الإطارات الأفقية للوحدات بحيث يكون أي تركيب لخزانة التحكم ممكنًا. يحتوي الإطار الرأسي لخزانة التحكم على إطار إضافي فردي ، والذي يرتكز ، من ناحية ، على الهيكل غير الحامل للمضخات ، ومن ناحية أخرى ، على عوازل اهتزاز إضافية.

الجانب 2 - وحدة الحجم والضغط

العامل الرئيسي الذي يجب مراعاته عند اختيار حجم المفاعل المائي هو متوسط ​​كمية المياه التي تستهلكها الأسرة. يتم حساب الإنتاجية بناءً على كمية المياه التي يتم إنفاقها في ساعة واحدة. هناك قيم متوسطة ، ولكن عادة ما يتم أخذها كحد أدنى. على سبيل المثال ، تحتاج عائلة مكونة من 4 أفراد تعيش في منزل خاص صغير إلى حوض مائي بسعة 2-3 متر مكعب / ساعة. يجب أن تعتمد الأسرة الكبيرة التي تعيش في كوخ من طابقين مع قطعة أرض حديقة على إنتاجية لا تقل عن 7-8 متر مكعب / ساعة.

بالإضافة إلى العد الجاف لعدد السكان ، يجب أن يؤخذ نمط حياتهم في الاعتبار: البعض يغسل مرة واحدة في الأسبوع ، والبعض الآخر يوميًا. يعمل عدد من الآلات والأجهزة المنزلية أيضًا على المياه - الغسالات وغسالات الصحون والتدليك المائي وأنظمة الاستحمام أو الحدائق.

مزايا وعيوب محطات الضخ ذات المركب الهيدروليكي

إذا تحدثنا عن المزايا التي تتمتع بها المضخة المزودة بمراكم هيدروليكي ، فإن أهمها عادة ما يتضمن ما يلي.

1. في أنابيب المياه التي تخدمها محطات الضخ المزودة بمراكم هيدروليكي ، ممتلئ دائمًا ، يتم ضمان إمداد مستمر بالمياه.
2. يضمن المركب الهيدروليكي لمحطة الضخ ، والذي يكون العنصر الهيكلي الرئيسي فيه هو الغشاء الذي يخلق الضغط المطلوب لوسط السائل في النظام ، إمداد المياه إلى خط الأنابيب حتى عندما لا تعمل المضخة. ومع ذلك ، سوف يتدفق الماء إلى خط الأنابيب عندما لا تعمل المضخة فقط حتى تنفد في خزان الخزان الهيدروليكي.
3. إن استخدام المركب الهيدروليكي يزيل ظاهرة سلبية مثل المطرقة المائية في نظام خطوط الأنابيب.
4. تتمتع مضخات المياه التي تعمل جنبًا إلى جنب مع الخزان الهيدروليكي بعمر خدمة أطول ، حيث تعمل في وضع أكثر رقة ، ولا يتم تشغيلها إلا في تلك اللحظات التي ينخفض ​​فيها مستوى السائل في المجمع إلى مستوى حرج.

بالنسبة لأي نظام إمداد بالمياه ، يمكنك اختيار المركب المناسب

من بين عيوب محطات الضخ ذات الخزان الهيدروليكي ما يلي.

1. من الضروري تخصيص مساحة مناسبة لتركيب هذه المعدات ، وهو ما يفسره الأبعاد الكبيرة للمجمع.
2. إذا فشل مفتاح الضغط ، فسيتم غمر الموقع الذي تم تركيب هذه المعدات فيه بالمياه.
3. تشير ميزات جهاز الخزان الهيدروليكي إلى الحاجة إلى نزف منتظم (مرة كل 2-3 أشهر) للهواء من الخزان ، مما يضمن كفاءة هذه المعدات (يتطلب جهاز المجمع الهيدروليكي صمامًا خاصًا لهذا الإجراء).

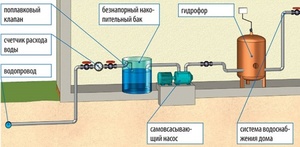

محطة ضخ لتوريد المياه

بالإضافة إلى مجرد حساب عدد الأشخاص الذين يعيشون ، من الضروري مراعاة نمط حياتهم المعتاد ، لأن الكثير منهم يغتسل كل يوم ، والبعض الآخر بضع مرات فقط في الأسبوع. تحتاج معظم الأجهزة والآلات المنزلية أيضًا إلى الماء. إنها غسالات أطباق وغسالات ودشات وأنظمة أتمتة لري قطعة أرض شخصية.

من الضروري أيضًا مراعاة أقصى ضغط يمكن للمضخة أن تخلقه. عادة ، يتم تزويد حوض المصنع بالماء بتعليمات مفصلة يمكنها الإجابة على العديد من الأسئلة. يسرد جدول خاص أهم القيم التي تحتاج إلى الاعتماد عليها عند تثبيت حفرة مائية.

يجب أن يتوافق الحد الأقصى للضغط في الحوض المائي مع جميع الأجهزة المضمنة في نظام إمداد مياه الشرب. من بينها ، من المعتاد تضمين الأجهزة المثبتة في جميع المنازل الريفية تقريبًا - أنواع مختلفة من سخانات المياه والغلايات والغلايات. يجب ضبط ضغط العمل عند توصيل الأجهزة يدويًا ، باستخدام مسامير ضبط خاصة ، مع الالتزام الواضح بتعليمات التشغيل.

جهاز ضخ

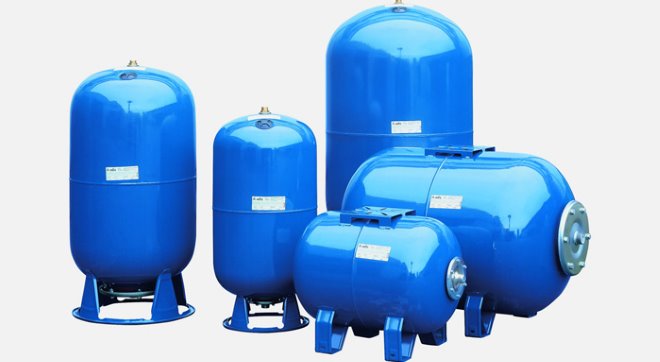

في الوقت الحاضر ، تحظى عدة أنواع من الحافلات المائية للمنزل الريفي بشعبية كبيرة:

• غشاء مزود بغشاء مرن ومختوم يفصل صهاريج التخزين عن الماء والهواء ؛
• بدون غشاء ، حيث لا يتم فصل الهواء المضغوط ومياه الشرب ، ولكنهما يقعان في حجرة واحدة.

الغشاء المرن عبارة عن كيس مطاطي خاص لا يتلامس مع جدران المقصورة التي يوجد بها. محطات الضخ ذات الجهاز الغشائي مضغوطة تمامًا وذات أبعاد صغيرة ولا تتطلب مساحة كبيرة للتركيب.يمكن اعتبارها الخيار الأفضل للمنازل الخاصة ذات المساحة الصغيرة. يصل الحجم الأقصى للخزان إلى 60 لترًا ، ومع ذلك ، تتوفر نماذج تصل إلى 110 لترًا للبيع.

يتم تثبيت محرك الشفط في الأعلى ومتصل بالخزان بواسطة أنبوب مرن. لتنظيم ضغط الهواء ، يجب استخدام حلمة خاصة. نظرًا لخصائص التصميم ، فإن الغشاء المائي لا يصدر ضوضاء عمليا. في العديد من النماذج ، من الممكن استبدال آلية الغشاء البالية بسرعة. عند شراء غشاء بديل ، من الضروري التحقق من جميع شهادات الجودة الخاصة به ، لأن المطاط سيتلامس مع مياه الشرب.

الخزان غير الغشائي عبارة عن أسطوانة موضوعة رأسياً بحجم يزيد عن 110 لترات. للحصول على إمدادات مياه جيدة ، إلى جانب محطة ضخ بدون غشاء ، فإن الأمر يستحق شراء مضخة دوامة ذاتية التحضير. يجب ألا يتجاوز الحد الأقصى للضغط 0.7 ميجا باسكال ، لأن هذا المؤشر يعتبر الحد الأقصى لمعظم المركبات المائية. في بعض الأحيان ، يُسمح باستخدام المضخات التي توفر ضغطًا مرتفعًا ، لكن من أجل ذلك تحتاج إلى تثبيت صمام أمان. يجب أن يؤدي استنزاف الصمام بالضرورة إلى نظام الصرف الصحي. يعتمد استقرار الضغط الكلي في نظام إمداد مياه الشرب ، والضغط الجيد في أي نقطة لسحب المياه والحماية من الأحمال الضخمة على جودة معدات محطة الضخ.

ما الذي يحدد عمل محطة الضخ

يجب أن نتذكر أن التشغيل الجيد لمحطة الضخ يعتمد على هذه العوامل:

• على الحجم الإجمالي للمياه المستخدمة ؛
• على التغيرات في مؤشرات الضغط العامة.

بمعنى آخر ، قد يختلف العدد الإجمالي لعمليات الإيقاف والتشغيل الآلي لفترة معينة من الوقت. يجدر النظر في كيفية تأثير ضغط النظام على البداية. عند فتح صنبور في منزل ريفي ، يبدأ الحجم الإجمالي للمياه في النظام في الانخفاض ، وتزداد وسادة الهواء ، على العكس من ذلك ، مما يؤدي إلى انخفاض الضغط.

عندما ينخفض ​​الضغط إلى أدنى قيمة في الوضع التلقائي ، تبدأ المضخة وتبدأ في ضخ المياه حتى ينخفض ​​الحجم الإجمالي للهواء المضغوط ويزداد الضغط. يستجيب مفتاح الضغط الخاص بسرعة لهذه المؤشرات ويوقف المضخة. يتم تحديد قيمة الحد الأقصى للضغط في الخزان في المصنع ، ولكن يجب ضبط تشغيل المرحل يدويًا.

تركيب المعدات

الاتصال في المنزل

تسمح لك الأبعاد الصغيرة لهذه المعدات بتثبيتها في أي ركن من أركان الغرفة تقريبًا. هذه ربما الحمام، شرفة ، غرفة المرافق أو المطبخ. يمكن أن يكون الحد الأقصى لمستوى الضوضاء مختلفًا ، ولكن عند القيم العالية ، من الضروري عمل عزل صوت عالي الجودة. عند تركيب حفرة مائية ، يجدر الالتزام بالمتطلبات والمعايير الأساسية التي تنطبق عند تركيب المعدات الكهربائية وأنظمة إمدادات المياه في المنازل الخاصة.

متطلبات المباني لتركيب المعدات:

• يجب ألا تقل المساحة الإجمالية للغرفة عن 4 أمتار مربعة ؛
• يجب ألا يقل ارتفاع الغرفة عن 2.3 متر ؛
• يجب ألا تقل المسافة من الجدار إلى محطة الضخ عن 65 سم ؛
• يجب أن تكون المسافة من سطح الجدار إلى المضخة حوالي 55 سم.

يجب مراعاة هذه القواعد ليس فقط عند تثبيت الحوض المائي ، ولكن أيضًا عند الأنظمة الإضافية الأخرى. يجب أن تتمتع المعدات الكهربائية بدرجة عالية من الحماية ضد الرطوبة. يجب أن تكون درجة الحرارة في الغرفة موجبة ، والخيار المثالي هو قيمتها من 4 إلى 26 درجة مئوية.

من الضروري الاعتناء بنظام تهوية يضمن تبريدًا موثوقًا للمحرك الكهربائي.عند التأمين ضد حالات الطوارئ ، يجدر بنا عمل منحدر طفيف للأرضية وفتحات مجاري خاصة يمكنها تحويل المياه من معدات التشغيل. يجب أن تتطابق الأبواب أيضًا مع محطة الضخ المشتراة حتى يمكن إخراجها بسهولة أو إدخالها إلى الغرفة.

موقع المضخة في البئر

عندما يتجاوز متوسط ​​مستوى الاهتزاز والضوضاء لمحطة الضخ المعايير المعمول بها ، يجب إخراج التجويف المائي خارج المنزل وتركيبه في بئر خرساني خاص معزول. لحماية جدرانها من التساقط ، من الضروري تطبيق الخرسانة بشبكة مقواة وتقويتها بمقاومة عالية الجودة للماء. عادة ، يتم استخدام ألواح الرغوة للعزل ، والتي توضع في طبقات من 10 سم.

سيكون السقف بلاطة عادية من الخرسانة المسلحة ، والباب عبارة عن فتحة خاصة محكمة الإغلاق بقفل. الرطوبة والفطريات قادرة على اختراق شقوقها ، لذلك يتم إغلاق الفتحة بألواح من مواد التسقيف أو غطاء بلاستيكي. هناك خيارات مثيرة للاهتمام في السوق من المصممين الذين يخفون أنواعًا مختلفة من البوابات. وهي مصنوعة على شكل نباتات أو عيش الغراب أو حجارة.

يمكنك النزول إلى مثل هذا البئر بواسطة سلم مثبت على جداره. من الضروري الامتثال لجميع شروط وضع معدات الضخ. أهمها:

• إضاءة آمنة
• تهوية موثوقة
• استنزاف المجاري
• عزل جيد.

يجب أن نتذكر أن المحرك الكهربائي المائي محمي بشكل سيئ من الفطريات والرطوبة ، وبالتالي فهو خطير جدًا على البشر. يجب مراعاة جميع الشروط المذكورة أعلاه عند اختيار وشراء محطة ضخ.
