1 الغرض من تقنية الأقراص الصلبة ومزاياها

في الصناعة ، هناك طلب على الحفر المائل في قطاع النفط والغاز ، وفي البناء ، وتستخدم الطريقة أيضًا على نطاق واسع لإنشاء مرافق تحت الأرض.

يستخدم الحفر الموجه لأداء الأعمال التالية:

• إنشاء آبار لإنتاج النفط والغاز.
• الحفر للتعدين
• مد الأنابيب لإمدادات المياه والصرف الصحي ؛
• زرع اتصالات إمدادات الغاز.
• تركيب خطوط أنابيب النفط والغاز ؛
• ترتيب خطوط الكابلات.

اليوم ، يعد الحفر الموجه الطريقة الأكثر اقتصادا لإنشاء مرافق تحت الأرض وتنفيذ أي عمل تحت الأرض. يتميز الحفر الموجه ، مقارنةً بحفر الخنادق بيديك ، بالمزايا التالية:

• تقليل الوقت والتكاليف المالية.
• إمكانية وضع الإتصالات دون إتلاف الرصيف الإسفلتي.
• يمكن إجراء حفر الآبار (العادية والصغيرة - إلى عمق ضحل) تحت المسطحات المائية وطرق النقل وفي الأماكن التي يُحظر فيها إنشاء الأرض.
• يمكن أن يؤدي العمل فريق صغير مكون من 3-5 أشخاص.

أول شيء يجب فعله هو الاتفاق على مشروع بناء وإعادة الإعمار

إن إجراء ثقب تحت الطريق بدون خطة وتنسيق لا يستحق كل هذا العناء ، وذلك لسببين أساسيين.
السبب الأول
إنها السلامة الشخصية. قد يتضح أنه يوجد أسفل موقعك بالفعل أنواع معينة من الاتصالات لم تكن على علم بها. كانت هناك حالات نادرة لم تكن فيها الاتصالات المخفية قبل الحرب معروفة حتى بعد الاتفاق على المشروع. لا يزال من المفيد التأكد من عدم اختراق أنبوب الغاز المجاور لموقعك - ​​فقد تكون العواقب وخيمة.

السبب الثاني
من الأفضل إبرام اتفاق - غرامة من حكومة المدينة على الإجراءات غير المنسقة. هذا ينطبق بشكل خاص على تلك الأنواع من الاتصالات التي تتجاوز نطاقك الشخصي: الحالات التي تحتاج فيها إلى إدخال أنبوب رئيسي مشترك ، وما إلى ذلك.

التسلسل

بمساعدة طاحونة الزاوية ، يتم شحذ قطعة من التعزيز حتى 2 متر ، ويجب أن يكون الشحذ موحدًا وأقصى حد. عند استخدام قطع يزيد عن 2 متر ، يكون خطر الانحناء مرتفعًا.

الآن يمكنك البدء مباشرة في الحفر الاتجاهي الأفقي. يتم دفع هذا الجزء إلى الأرض بمطرقة ثقيلة في الاتجاه الصحيح ، ويجب أن تكون الضربات دائمًا موحدة.

بعد أن يتم دفع الجزء بالكامل ، تحتاج إلى لحام الجزء التالي عليه. وبالتالي ، فإن العمل يتقدم إلى العمق المطلوب. عند التقاطع مع الصخرة ، يمكنك ثني القضيب قليلاً ، لذلك عليك توخي الحذر. ينتهي العمل بالضبط في اللحظة التي يظهر فيها "الرأس" العامل عند نقطة الخروج. وبالتالي ، يتم تشكيل قضيب التوجيه.

الآن يتم أخذ أنبوب بقطر أكبر ووضعه على التركيبات. يتم وضع قطعة صغيرة أخرى بقطر أكبر قليلاً (زجاج) فوق الأنبوب ، مما سيحمي الأنبوب من التسطيح أثناء الصدمات ، وبعد أن لم يعد من الضروري الضرب ، يجب إزالة الزجاج. يجب شحذ الأنبوب دون أن يفشل باستخدام مطحنة ، بحيث يكون تقدم العمل إلى أقصى حد.

بعد دفع الأنبوب إلى أقصى حد (لا يزيد عن 2 متر) ، تحتاج إلى تركيب مضخة بها ماء وتشغيل الإمداد. لزيادة الضغط بشكل مصطنع ، يتم استخدام الفوهات لتقليل القطر. سيخرج الماء من الجزء المفتوح من الأنبوب ، والذي تم إعداد برميل سعة 200 لتر من أجله.

عند اكتمال العمل مع المقطع ، تحتاج إلى إزالة البرميل جانبًا وإفراغه. يمكنك الآن لحام قطع أخرى في الأعلى والاستمرار بنفس الطريقة حتى يتم تثبيت مخرج الأنبوب على الجانب الآخر. يجدر النظر في استخدام كوب واحد لجميع الأعمال.

جهاز الحفر الأفقي الموجه هو معدات باهظة الثمن. ولكن إذا لم تكن هناك فرصة مالية لشراء مثل هذه المعدات الخاصة ، فهناك خيار صنع محرك أقراص صلبة صغير بيديك.هذه الفكرة مجدية تمامًا ، وقد أثبت العديد من الحرفيين مرارًا وتكرارًا من خلال عرض تركيبات HDD الخاصة بهم في المنتديات المتخصصة. هذه الوحدة مثالية للاستخدام المنزلي.

دعونا نرى ما هو مطلوب لتصنيع مثل هذا التثبيت ، بالإضافة إلى "الأيدي المستقيمة":

1. آلة لحام؛
2. آلة طحن (بلغارية) ؛
3. مطرقة جيدة
4. تقوية بقطر لا يقل عن 20 ملم وطول يزيد عن عرض الطريق بمقدار عشرة سنتيمترات. ستحتاج أيضًا إلى أنابيب فولاذية من نفس الطول ؛
5. مضخة بخرطوم
6. برميل بحجم لا يقل عن 150 لترًا (يوصى بمزيد من الاتساع) مع "حلق" واسع ؛
7. تمرين سيتم إجراء الحفر به (يمكنك أيضًا صنعه بنفسك) ؛
8. قمع بخرطوم ثابت بطول مترين على الأقل.

طرق مد خطوط الأنابيب

من بين جميع الطرق المعروفة لوضع خطوط الأنابيب ، يتم استخدام ما يلي على نطاق واسع:

• ثقب مباشر
• ما يسمى ب "تثقيب" التربة ؛
• حفر (أفقي) ؛
• الاختراق باستخدام الدروع.

من أجل اختيار خيار وضع الأنابيب المناسب ، سوف تحتاج إلى اتخاذ قرار بشأن الأشياء التالية:

• حالة التربة في منطقة الأسلاك (بما في ذلك وجود المياه الطبيعية فيها) ؛
• طبيعة التنمية.
• معلمات العزل للقناة التي يتم وضعها من العوامل الخارجية ؛
• طول التمديد
• قطر خط الأنابيب
• المنطق الاقتصادي لهذه الطريقة المعينة للوضع.

مزايا تقنية البزل

واحدة من أكثر طرق مد الأنابيب استخدامًا هي الثقب المستخدم عند العمل في التربة الطينية والطينية (مع أنابيب يصل قطرها إلى 550 مم). نلاحظ على الفور أن طول القسم الذي تم وضعه بهذه الطريقة يجب ألا يزيد عن 60 مترًا. بالإضافة إلى ذلك ، في مثل هذه الحالة ، لا يمكنك الاستغناء عن المعدات الخاصة (الروافع والرافعات ، على وجه الخصوص).

استخدام هذه الطريقة له مزايا لا شك فيها ، وبفضل ذلك يمكن تنفيذ جميع الأعمال دون تدمير الطريق (أو أي هيكل مبنى آخر). في الواقع ، في هذه الحالة ، تقوم بوضع خط أنابيب مباشرة تحت الهياكل أو الهياكل الموجودة على سطح الأرض.

في الآونة الأخيرة ، أصبحت طريقة مد الأنابيب ، التي لا تتضمن حفر أي خنادق ، شائعة بشكل متزايد لدى البناة وتحل تدريجياً محل الخيارات الأخرى لأسلاكهم. يعتبر الخبراء أن "الثقب" هو الطريقة الأكثر موثوقية ويعزو ذلك إلى مزاياها مثل:

1. الحفاظ على سلامة الموقع "مثقوب" عن طريق ثقب التربة.
2. لا يوجد تهديد للاتصالات الموجودة في الحي.
3. فرصة لرفض معدات البناء الخاصة (الثقيلة).

حفر بريمة

آلات الحفر الأفقية ، كأحد الخيارات الآلية

لا يتم إنشاء الآبار فقط باستخدام مطرقة ثقيلة ، حيث يستخدمون أيضًا طريقة أكثر حداثة باستخدام جهاز حفر أفقي خاص. هذا يسمح لك بأداء عمل على نطاق واسع. لكن استخدام هذه المعدات يزيد من تكلفة العمل عدة مرات.

الشيء الرئيسي عند استخدام مثل هذا التثبيت هو عدم نسيان أنه يجب تثبيته وفقًا للتقنيات والمعايير. يتطلب العمل مع معدات الحفر مراعاة جميع القواعد ، لذلك قبل أن تبدأ العمل ، تحتاج إلى قراءة التعليمات. جهاز الحفر مقسم إلى نوعين.

التثبيت اليدوي

بمساعدة دوران الأنبوب ، يحدث الحفر التدريجي. يتم غسل التربة بالطريقة الموضحة أعلاه ؛ لهذا ، يجب في بعض الأحيان مقاطعة العمل. في هذه الحالة ، من المستحسن أيضًا استخدام التعزيز.

أنواع معدات الحفر اليدوي

الكهرباء

الحفر الأفقي - الأكثر شيوعًا

UGB يتحرك على السكة ، وبالتالي فإن سرعة الحفر أعلى.لكن في هذه الحالة ، تظهر المشكلات غالبًا عندما تضرب الصخرة ، ولكن إذا لم تكن قوية جدًا ، فسيتعامل معها التثبيت. العملية أسرع ، لكن جهاز الحفر باهظ الثمن.

لا يتم دائمًا الحفر بمساعدة المعدات الحديثة عالية التقنية بسرعة ، لأنه غالبًا ما يتم ضرب الصخور الكثيفة. إذا استمرت العملية تلقائيًا ، فيجب توصيل مضخة بها مرشح للضخ إلى الخزان من أجل الأرض المتسربة.

بعد الحفر بيديك ، في جميع الحالات ، يتم ترك الأنبوب في مكانه ، ولكن في بعض الأحيان يتم تغييره إلى مادة البولي بروبيلين ، لأنه يتمتع بعمر خدمة أطول.

فيديو ذو صلة: حفر أفقي باستخدام مثقاب محلي الصنع

مجموعة مختارة من الأسئلة

• ميخائيل ، ليبيتسك - ما هي الأقراص المستخدمة في قطع المعادن؟
• إيفان ، موسكو - ما هو GOST للصفائح المعدنية المدلفنة؟
• مكسيم ، تفير - ما هي أفضل رفوف لتخزين المنتجات المعدنية المدرفلة؟
• فلاديمير ، نوفوسيبيرسك - ماذا تعني المعالجة بالموجات فوق الصوتية للمعادن دون استخدام مواد كاشطة؟
• فاليري ، موسكو - كيف تصنع سكينًا من المحمل بيديك؟
• ستانيسلاف ، فورونيج - ما هي المعدات المستخدمة لإنتاج مجاري الهواء الفولاذية المجلفنة؟

مد خطوط الانابيب تحت الارض

• الحفر الأفقي الاتجاهي (نظام الحفر Navigator Vermeer) ؛
• ثقب الأرض (آلة ثقب الأرض الصغيرة)

يسمح لك إنشاء المرافق الخارجية تحت الأرض عن طريق الحفر الموجه وثقب التربة الصغير بتنفيذ الأعمال:

• في ظروف المدينة (عدد كبير من الشبكات الهندسية القائمة والطرق).
• تحت الطرق السريعة والسكك الحديدية والسدود والأنهار وغيرها من الحواجز الطبيعية والاصطناعية. أكثر
• في الأكواخ الصيفية والمستوطنات الريفية ، والحفاظ على المناظر الطبيعية وحماية سلام الجيران. أكثر
• في ظروف ضيقة ، على سبيل المثال ، بين السياج والطريق ، والمنازل المجاورة ، والعمل في قبو وقبو ، وما إلى ذلك.
• على مدار العام (شتاء - صيف)

لدينا المدن التالية على حسابنا ، حيث تم وضع الأنابيب بدون خنادق بواسطة محرك الأقراص الثابتة وثقبها: Dolgoprudny ، Reutov ، Zheleznodorozhny ، Domodedovo ، Taldom ، Podolsk ، Tula ، Yaroslavl ، Korolev ، Likino Dulevo ، Klimovsk ، Schelkovo ، Serpukhov ، Ivanteevka ، Pushkino ، Krasnoarmeysk ، Lyubertsy ، Krasnozavodsk ، Pavlovsky Posad ، Dmitrov ، Khimki ، Balashikha ، Zaprudnya ، Dubna ، Vidnoye ، Zelenograd ، Kubinka ، Kashira ، Narofominsk ، Ruza ، Khotkovo ، Zagresoryenskaya ، Nosergino ، Povarovo، Sofrino، Stupino، Aleksandrov، Tutaev، Chekhov، Elektrostal، Fryanovo، Fryazino، Orekhovo Zuyevo، Moscow (اكتمل أكثر من 200 ممر تحت الأرض). بالإضافة إلى المستوطنات والمستوطنات ، مثل: Muranovo و Lesnoy و Barvikha و Lesnye Polyany و Pestovo و Kishkino و Tolstopaltsevo و Bear Lakes و Alabino و Nikiforovo و Discord و Razvilka و Rasskazovka و Sokolovo و Tishkovo و Moscow و Komyagino و Eldigino. نيكولينا غورا ، غوركي ، باخشيفانزي ، وصايا إيليتش ، كليازما ، نقاط البيع. Biokombinat و Zevalovo وغيرها الكثير.

إن وضع شبكات هندسية خارجية تحت الأرض بطريقة الثقب و HDD للمنازل الخاصة أمر مهم للغاية. في كل منها تقريبًا ، من الضروري تنفيذ أو تغيير نظام إمداد المياه الجوفية ، أو إخراج مجاري الضغط أو الجاذبية ، أو إدخال كابل كهربائي ، أو حالة لخط أنابيب الغاز. هناك جيران حولها ، هناك طريق ، بحيرة أو نهر ، غابة أو واد قريب ، أي ظروف ضيقة لوضع الاتصالات الهندسية في طريق الخندق. يظل وضع الاتصالات باستخدام طريقة الحفر الاتجاهي الأفقي (HDD) أو ثقب التربة باستخدام ثقب صغير هو الطريقة الوحيدة لبناء شبكاتك تحت الأرض.

دعونا نتجنب المصاريف الجسيمة!

احفظ الطريق والمباني والمناظر الطبيعية المحيطة! حفظ الأعصاب لنفسك ولجيرانك!

في حالة فرض متطلبات صارمة لمنع الأضرار التي تلحق بالمناظر الطبيعية والبيئة ، فإن التقنيات الخالية من الخنادق هي الطريقة الوحيدة لتنفيذ العمل على تركيب الاتصالات الهندسية (خطوط الأنابيب).

سياسة تسعير مرنة ونهج فردي لكل عميل ،

يتم إجراء الثقب الذاتي باستخدام التقنية التالية

1. يتم دق حديد التسليح بمطرقة ثقيلة على طول خط الثقب المقصود بنهاية مدببة في حفرة العمل. إنه بمثابة دليل للأنبوب ويحذر من العقبات الصعبة في طريقه.يجب ألا يتجاوز طول قضيب التسليح مترين ، وإلا فقد تتشوه المادة تحت ضربات مطرقة ثقيلة. عندما يدخل الأرض ، يتم لحام الجزء التالي ، ومرة ​​أخرى يتم انسداده. يستمر العمل حتى تظهر النهاية على الجانب الآخر من الطريق ؛
2. على جانبي الطريق ، حيث من الضروري وضع اتصال ، يتم حفر حفران (حفرة) بشكل متماثل. يجب أن يكون عمق الحفر أكبر بقليل من عمق مد الأنبوب. من خلال الحفرة الأولى ، سيحدث انسداد أفقي للأنبوب حتى يظهر على الجانب الآخر. يتم اختيار أبعاد حفرة العمل والاستقبال مع مراعاة ما تقدم ويجب أن توفر إمكانية أن يكون الشخص حراً فيها ؛
3. باستخدام نفس التقنية ، يتم عمل ثقب بأنبوب مثبت على التركيبات. من أجل عدم كسر النهايات ، يتم تثبيت فوهة ذات حواف مسننة ومسننة في المقدمة ، وفوهة على شكل زجاج في الخلف. تحت ضربات مطرقة ثقيلة على قاع الزجاج ، يبدأ الأنبوب في الدخول إلى الأرض. مع تقدمه ، يتم ضغط الأرض في الأنبوب وتتوقف الحركة. مع نفاثة من مضخة مياه ، من السهل إزالتها. تكون الإجراءات الإضافية متسلسلة حتى تظهر الفوهة في حفرة أخرى.

هناك أشكال مختلفة من هذه الطريقة:

• باستخدام ناقلة مصنوعة من اسطوانة هيدروليكية كبيرة ؛
• بمساعدة جهاز حفر أفقي صغير أو وسائل مساعدة مختلفة لقيادة التعزيز ، على سبيل المثال ، مثقاب ؛
• ثقب في قاعدة المضخة.

بعد تصفح الإنترنت ، وجدنا ألفًا وطريقة أخرى "للمؤلف" لوضع الاتصالات تحت الأرض. لم نشك أبدًا في القدرات الفريدة للحرفيين ، لكننا ما زلنا نوصي باستخدام إحدى الطرق التي اقترحناها ، لأن هذه الأساليب هي الأكثر موثوقية ولها مبرر تقني. من الأفضل عدم المخاطرة.

نظرًا لأن قضية الاختراق الذاتي تهم في الغالب مالكي العقارات الخاصة الذين يرغبون إما في تحديث موقعهم أو جلب الاتصالات إليه ، فمن الجدير بالذكر أنه حتى لو كانت الأرض في ملكيتك ، فلا يمكنك أخذها وحفرها فقط تحته. هذا ينطبق بشكل خاص على الأعمال التي ، وفقًا للخطة ، تنص على تجاوز حدود الأراضي الخاصة. نلاحظ أيضًا أن الثقوب التي يزيد طولها عن 10 أمتار تتم باستخدام معدات خاصة وباستخدام طريقة HDD.

صورة فوتوغرافية

كيف تصنع ثقبًا تحت الطريق بيديك؟ - يكاد يكون هذا هو السؤال الأكثر شيوعًا وفقًا لمحرك البحث الإحصائي
ياندكس وردستات
حول موضوع زرع الخنادق للاتصالات. في كثير من الحالات ، يتم تعيينه من قبل أصحاب قطع الأراضي الخاصة. سنكتشف اليوم ما إذا كان من الممكن عمل ثقب تحت الأرض بمفردنا ، وما الذي تحتاج إلى معرفته قبل بدء العمل.

إن الرغبة في التوفير في وضع الاتصالات لها ما يبررها تمامًا - فالحفر الأفقي يكلف الكثير ، وهناك دائمًا حاجة للاتصالات: عند بناء منزل ، يجب التغلب على العقبات الطبيعية (البحيرات والأنهار) أو المرور عبر طريق.

يمكن أن تتراوح المدخرات مع الاتصالات ذاتية الوضع من 30 إلى 70٪. كل هذا يتوقف على نوع الإجراءات التي ستقوم بها بمفردك ، والأفعال التي ستطلبها من جانبك.

التكاليف التقريبية عند إجراء ثقب بيديك / عند الاتصال بالمتخصصين

المعلمات

على المرء

من 800 فرك. لكل متر تشغيل

الاتصال بالمتخصصين

من 2500 فرك. لكل متر تشغيل

الموافقة على المشروع

أعمال الحفر: من 300 روبل ، حسب الطول (الأنبوب والثقب) والمنظمة التي تحتاج إلى الحصول على الموافقة فيها.

الموافقة على المشروع: من 1000 روبل ، حسب الطول (الأنبوب والثقب) والمنظمة التي تحتاج إلى الحصول على الموافقة.

المدرجة في السعر

بحوث التربة

مسح تنفيذي للمرافق تحت الأرض من 300 روبل. لواحد ع / متر

دعوة مساح بأداته الخاصة من 5000 روبل. من أجل التحدي

* قد يختلف السعر حسب نوع العمل المطلوب لموقعك

المدرجة في السعر

الدفع لعمل المتخصصين

مجانا

من 2300 روبل النائب.

للأنابيب التي يصل قطرها إلى 110 مم

(متضمن في السعر الإجمالي)

شراء انبوب

أنابيب فولاذية من 40 ص / م /

أنابيب PE من 150 روبل لكل ع / م

* تعتمد الأسعار على الحجم وقطر الأنبوب والمادة والكمية

يمكنك شراء الأنبوب بنفسك ، أو يمكن توفيره من قبل شركة الثقب.

يتم دفع تكلفة الأنبوب.

شراء
أدوات ومواد إضافية

مجاني إذا كان لديك المعدات اللازمة.

تركيب mini-gnb: من 120 ألف روبل.

• برميل (200 لتر): من 250 روبل ؛
• آلة اللحام: من 12000 روبل.
• مطرقة ثقيلة: من 200 روبل.
• مجرفة: من 700 روبل
• البلغارية: من 1500 روبل.
• مضخة مزودة بخرطوم: من 2000 روبل ؛
• تركيب mini-gnb: من 120000 روبل.

* قد يختلف السعر النهائي حسب الطريقة التي تختارها وتوافر الأدوات

غير مطلوب ، المنظمات المتخصصة لديها جميع المواد اللازمة

استعادة التحسين

مجانا

(ردم الحفر ، تسوية الأرض ، بذر العشب)

من 100 فرك. لكل متر مربع

(عادة ما تكون مدرجة في السعر)

لن نركز على الأدوات التي يجب استخدامها أو الأنبوب الذي نختاره (يمكنك قراءة هذا
).
اليوم سنقدم توصيات لأولئك الذين يتخذون القرار ويريدون توفير المال.

ثقب تحت الطريق
—
طريقة لوضع الاتصالات بدون خنادق ، عندما يتم ضغط التربة تحت تأثير ضغط المثقاب (يتم اختيار جزء صغير من التربة لتنظيف البئر) ، ويتم سحب خط الأنابيب إلى الحفرة الناتجة. هذا يترك الرصيف سليمًا.

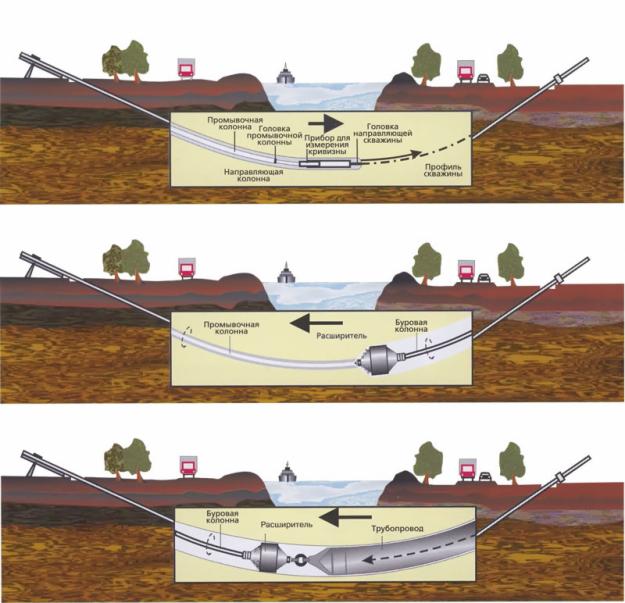

عملية الحفر الأفقي الاتجاهي

عند الانتهاء من جميع الأعمال التحضيرية ، يمكنك المتابعة إلى الحفر المباشر لبئر أفقي. الآن سوف تضطر إلى تسليح نفسك بمطرقة ثقيلة. بمساعدة ذلك ، يجب دفع قطعة مدببة من الشريط إلى الأرض في الاتجاه الذي توجد فيه الحفرة الثانية.

بعد دفع المقطع بالكامل إلى الأرض ، باستخدام آلة لحام ، نقوم بلحام المقطع التالي عليه ونستمر على هذا النحو حتى يصل إلى وجهته - في حالتنا هذه ، هذه هي الحفرة الثانية. إذا قابلت فجأة في طريقك صخرة صلبة ، على سبيل المثال ، حجر ، يمكنك ثني الشريط قليلاً ، لذا كن يقظًا وحذرًا للغاية.

أنت الآن بحاجة إلى أن تأخذ أنبوبًا معدنيًا بقطر أكبر وتضعه على قطعة من التعزيز. فوق هذا الأنبوب ، نضع قطرًا آخر أكبر ، فهو الذي سيحمي الأنبوب الرئيسي من الصدمات المحتملة التي غالبًا ما تصاحب عملية العمل. يحتاج الأنبوب أيضًا إلى الشحذ لتحقيق أقصى قدر من الكفاءة.

بعد أن تتمكن من دفع الأنبوب إلى أقصى عمق ممكن ، يمكنك تشغيل مضخة بها ماء لتنظيفها من الأوساخ ، وفي هذه الحالة يتم تمثيلها بشكل أساسي بالأرض.

افعل ذلك بنفسك حفر للأقراص الصلبة

العنصر الرئيسي لتركيب HDD هو الحفر ، حيث تكمن الوظيفة الرئيسية لعملية الحفر. يمكن شراء المثقاب من متجر متخصص لمعدات البناء. ولكن ، نظرًا لأننا قررنا تثبيت محرك الأقراص الثابتة بأيدينا ، فسنحاول التعامل هنا بمفردنا.

لإجراء تمرين ، ستحتاج إلى ما يلي:

• أنبوب قوي بقطر يصل إلى 5 سم وطوله يتوافق مع طول البئر المطلوب ؛
• أنبوبان صغيران بقطر 4-5 سم وطول 10-12 سم (قلم المستقبل) ؛
• قطعة من ألواح الصلب بسمك لا يقل عن أربعة ملليمترات ؛
• آلة لقطع المعادن الصلبة.
• آلة لحام كهربائية
• الموقد (موقد اللحام).

لنبدأ في إجراء تمرين HDD بأيدينا:

1. لقد قطعنا دائرة من قطعة من ألواح الصلب بحيث يتطابق قطرها مع قطر البئر المستقبلي.
2. في الجزء المركزي من الدائرة نقوم بعمل ثقب حسب حجم الأنبوب الرئيسي.
3. قم بإزالة قطعة واحدة من الحلقة الناتجة. يعتمد حجمها على حجم الحجارة السائدة في موقع الحفر.
4. باستخدام مطرقة ثقيلة ، نقوم "بطي" الحلقة الفولاذية في شكل حلزوني. يجب شحذ جزء القطع المتطرف من أجل حفر أكثر كفاءة.
5. الآن أنت بحاجة إلى تقديم نصيحة. يمكن القيام بذلك بقطعة صغيرة من ألواح الصلب. نقوم بتسخين الفولاذ بالموقد ، بعد تثبيته بملزمة ، وبعد ذلك نعطي قطعة الفولاذ الشكل المطلوب.
6. يتم لحام الطرف الناتج حتى نهاية الأنبوب الرئيسي. يجب أن يكون الطرف مثل استمرار لهذا الأنبوب ، مع زيادة طوله.
7. قم بلحام أنبوبين في الأنبوب الرئيسي ، والذي سيكون بمثابة مقابض مستقبلية.

مراحل العمل عند تنفيذ HDD بيديك

يتم إجراء الحفر الأفقي الموجه مع تثبيت HDD محلي الصنع على عدة مراحل:

تمرين.
في هذه المرحلة ، يتم حفر فتحتين (حفر صغيرة) بالتوازي مع بعضهما البعض ، مقابل عقبة (طريق ، على سبيل المثال). يجب أن يكون عمق الحفر أكبر بحوالي 20-30 سم من عمق مد الأنبوب المخطط له.

طيار جيدا.
في هذه المرحلة ، يتم عمل بئر أولي بين الحفر. يتم أخذ أول قطعة من الأنبوب ، ويجب شحذ دليل الأنبوب بمطحنة. يتم دفع الأنبوب بمطرقة ثقيلة بنهاية حادة باتجاه حفرة الاستقبال. بعد انسداد الأنبوب تمامًا ، يتم لحام قسم الأنبوب التالي حتى نهايته ويتم دفعه أيضًا. يستمر هذا حتى تظهر نقطتنا في حفرة الاستلام.

يقوم قضيب مدفوع ، بين حفرة البداية والاستقبال ، بأداء وظيفة محور التوجيه.

المرحلة النهائية.
يتم دفع الأنبوب مرة أخرى ، على غرار المرحلة السابقة ، ولكنه أكبر. بعد ذلك ، بمساعدة مضخة ، تحت الضغط ، يتم غسل التربة الزائدة من الأنبوب.

تجدر الإشارة إلى أن مثل هذا القرص الصلب الذي يعمل بنفسك يتطلب الكثير من العمل والصبر. لعمل بئر أفقي ، حتى لو كان صغيرًا ، عليك بذل الكثير من الجهد.

كيف تصنع ثقبًا بيديك

لا يمكن التنفيذ العملي لطريقة مد الأنابيب بدون خنادق بيديك إلا في قسم قصير نسبيًا (لا يزيد عن عشرة أمتار) ، وأيضًا إذا كان لديك شكل مادي جيد يسمح لك بأداء عمليات العمل الشاقة. بالنسبة للمعدات اللازمة لمثل هذا العمل ، ستحتاج بالتأكيد إلى الأداة البسيطة التالية:

• أبسط آلة لحام
• عادي "بلغاري" ؛
• مطرقة صغيرة
• تقوية لا يزيد سمكها عن 20 ملم ؛
• أنبوب فولاذي للقطر الذي اخترته (عدة قطع) ؛
• مضخة مجهزة بأنبوب بلاستيكي ؛
• برميل بلاستيكي برقبة (سعة تصل إلى 200 لتر) ؛
• قمع بخرطوم يصل طوله إلى مترين.

تتضمن عملية حفر الخنادق عادة الخطوات التالية:

1. تحضير حفرة على جانبي المسار (بهامش 12-13 سم). عندما يتم حفره ، يتم تحديد محور الأنبوب الذي تخطط لوضعه.
2. بعد ذلك ، يتم أخذ أنبوب فارغ ويتم شحذ نهايته المخصصة للقيادة في الأرض. في هذه الحالة ، من الأفضل قص الأسنان عليها باستخدام "المطحنة".
3. أثناء قيامك بكل هذه العمليات (بعد كل دفع تالي للأنبوب) ، يجب أن تغسل التربة من الجزء الأجوف.
4. بعد كل عملية "شطف" تالية للأنبوب ، يجب مواصلة القيادة بمطرقة ثقيلة.
