زرع الحطب والاشتعال
من أجل وضع الحطب في غرفة الاحتراق ، من الضروري رفع المكبس من الخارج بواسطة الأنبوب الخارج من الموقد. قم بعمل إشارة مرجعية وأشعل النار في الوقود من الأعلى. يمكنك فتح نصف باب الفرن. في هذه الحالة ، يجب إغلاق الطرف المفتوح للأنبوب 80 مم ، على سبيل المثال ، بقطعة صغيرة من الصفيحة الفولاذية. يفتح المخمد الموجود على المدخنة بالكامل.
في هذا الوضع ، على الوقود الصلب ، يجب أن يعمل الموقد لمدة عشرين دقيقة حتى يسخن جيدًا. عندما يحترق الحطب بالكامل ، من الضروري إزالة الوقود المتبقي والرماد من صندوق الاحتراق وإنشاء إشارة مرجعية جديدة. يتم إشعال النار في هذا الحطب من الأعلى ، لذلك يمكنك استخدام الورق والكرتون والفروع الجافة وغيرها من المواد. بمجرد اشتعال الوقود الرئيسي ، يتم خفض الضغط عليه ، ويتم إغلاق باب صندوق الاحتراق ، وفتح أنبوب 80 مم ، ومثبط المدخنة نصف مغلق.
دخان الحطب ، الذي يطلق غاز الانحلال الحراري ، والذي ، مع كمية صغيرة من الدخان ، يمر في الفجوة بين حواف المكبس وجدران الموقد. في الحجرة الثانية ، يتم خلط الغاز مع الهواء الساخن الذي يدخل من خلال الفتحات الموجودة في الأنبوب 80 مم. من خلاله ، يدخل الجزء الأكبر من الهواء الفرن العلوي ، الحد الأدنى - في منطقة الحطب المشتعل. يتم تسخين الهواء بسبب حقيقة أنه يمر عبر الأنبوب الموجود في قلب اللهب الناتج عن احتراق غازات الانحلال الحراري.
هذا هو أحد أسهل التصميمات التي يمكنك صنعها بسرعة بيديك. بالنسبة لنظام التدفئة في منزل صغير - هذا هو الخيار الأكثر قبولًا. أظهرت الممارسة أن إشارة مرجعية واحدة تكفي لمدة 12 ساعة.
الخصائص التشغيلية
يتميز موقد Slobozhanka بالخصائص التالية:
- يتم توفير الاحتراق طويل المدى ، وبالتالي توفير الحرارة ، لمدة ست إلى اثني عشر ساعة ، وكل شيء يعتمد بشكل مباشر على نوع الوقود الصلب المستخدم. على سبيل المثال ، أجهزة حرق نشارة الخشب المعبأة جيدًا لمدة تصل إلى اثنتي عشرة ساعة ، والإبر أو الأقماع لمدة ست ساعات تقريبًا ؛
- تبلغ الكفاءة حوالي 90٪ ، مما يضمن إنتاج طاقة حرارية تصل إلى 16.00 كيلو واط / ساعة ؛
- يتم تشغيل الفرن على أنواع صلبة مختلفة من ناقلات الطاقة من أصل نباتي ، وتعمل بعض الطرز على نفايات الزيوت ؛
- وقت التسخين عند التحميل الكامل حوالي 12 ساعة ؛
- أحجام مختلفة من غرفة الاحتراق. في حالة استخدام برميل معدني للجسم ، ثم 200 لتر. وهذا يعني أنه يمكنك اختيار حجم غرفة الاحتراق ، والتي تتطابق بشكل وثيق مع ظروف غرف التدفئة ذات الأغراض والمناطق الوظيفية المختلفة ؛
- درجة عالية من السلامة من الحرائق بسبب عدم وجود لهب مكشوف وحرق ناعم ، واحتراق الوقود. يسمح ذلك باستخدام أجهزة التدفئة من هذا النوع في البيوت الزجاجية (يمكن أن تنمو النباتات على بعد نصف متر من الموقد).
تشغيل الأفران طويلة الاحتراق
إعادة التسخين بالمواقد التقليدية. كل هذا يرجع إلى حقيقة ظهور مواقد طويلة الاحتراق في السوق. تتزايد شعبيتها ، والحقيقة هي أنه بمساعدة هذه الوحدات يمكنك الحصول على المزيد من الطاقة الحرارية بتكاليف وقود أقل. تبلغ كفاءة هذه الأجهزة 100٪ ، بالإضافة إلى انبعاثات ضارة أقل تنتشر في العالم من حولنا.
لفهم كيف تختلف الوحدات طويلة الاحتراق عن مواقد التدفئة التقليدية ، من الضروري تذكر تجربة مدرسية واحدة. تحترق المباراة بشكل أسرع إذا كان رأسها موجهًا لأسفل. في نفس الوقت ، فإنه يعطي كمية صغيرة من الحرارة. إذا قمت بإمساك المباراة بشكل عمودي ورأسها لأعلى ، فإنها تحترق لفترة أطول ، ويتحول اللهب إلى اللون الأزرق ، ويتم إطلاق المزيد من الحرارة.
لماذا يحدث هذا؟ الشيء هو أنه في هذا الوضع يحترق عود الثقاب من النار التي تنخفض ولا ترتفع ، وهذا أسهل بكثير. بالإضافة إلى ذلك ، يحترق الخشب ببطء ، مما يؤدي إلى إطلاق غازات قابلة للاحتراق تسمى الانحلال الحراري. هم ، بدورهم ، يرتفعون إلى النار ، ويحترقون ، ويطلقون كمية كبيرة من الحرارة. هنا تأثير مزدوج.
ومن هنا جاء اسم الأفران التي تستخدم هذه التقنية لحرق الوقود الصلب. العملية نفسها تسمى الانحلال الحراري.
bubafonya محلية الصنع من حرق طويل
قطع خط اللحام من الطرف العلوي للبرميل بمطحنة ، قم بمحاذاة الحواف الحادة. والنتيجة هي أسطوانة وغطاء بشفة نهائية. باستخدام مطرقة أو مطرقة ، ثني حواف الاسطوانة للداخل. وثني طوق الغطاء إلى الخارج. اقلب الغطاء وضعه على الاسطوانة. سيثبت الغطاء بإحكام في مكانه دون انزلاق.
استخدم إزميلًا لعمل ثقب لأنبوب النفخ في وسط الغطاء (لكي تمر بحرية في الحفرة ، يكفي استخدام قطر 102 مم).
مخطط تجميع بوبافوني.
يمكن لحام فتحة الفلين الموجودة على الغطاء بإحكام ، ولكن من الأفضل تركها: بالنظر إلى الداخل ، يمكنك تنظيم عملية الاحتراق.
ثم ، في الجزء العلوي من البرميل ، يتم وضع علامة على مكان لربط قطعة من أنبوب المدخنة.
يتم قطع الفتحة المقصودة ، ويتم لحام قطعة من أنبوب المدخنة بطول 20-25 سم وقطر 150 مم. يمكنك تركيب مانع تسرب مباشر داخل الأنبوب. جسم الموقد جاهز.
التالي في الخط هو جهاز تزويد الهواء. لمزيد من الصلابة ، تكون حواف الفطيرة مثنية (بحيث لا تلتف الفطيرة عن الحرارة). يتم قطع فتحة في وسط الفطيرة لأنبوب النفخ ويتم لحامها. إذا تم استخدام غطاء من برميل آخر لفطيرة ، فإن فتحة الفلين ملحومة بإحكام: أثناء الاحتراق ، سوف تمر الغازات فقط حول محيط الفطيرة. القنوات أو الزوايا ملحومة بالفطيرة من الجانب السفلي. جهاز تزويد الهواء جاهز أيضًا.
سوف يصلح داخل الاسطوانة. في الجزء العلوي من أنبوب النفخ ، يتم وضع مخمد ضبط من نفس قطر الأنبوب. يتم لحام مسمار ملولب عموديًا بالجدار الداخلي للأنبوب ؛
بعد تركيب المخمد ، اربطه بجوز الجناح. من خلال فك الصامولة ، وتحريك المخمد بالنسبة لحافة الأنبوب وشد الصمولة للخلف ، سيكون من الممكن تنظيم تدفق الهواء إلى الفرن.
قم بتثبيت الغطاء في الأعلى - والموقد بالكامل جاهز.
يبقى لتثبيت أنبوب للمدخنة. يجب أن يكون قطرها أقل من 150 مم ، وإلا فلن تتم إزالة منتجات الاحتراق بالكامل. من الأفضل أن يكون لديك أنبوب بطول 5 أمتار للجو الجيد ، قم بتثبيته بالقرب من الموقد ، ويفضل أن يكون على الأرجل. أغلق الجزء السفلي من الأنبوب بإحكام.
قم بتوصيل الموقد من طرف إلى طرف بالركبة ، وهو ملحوم بالمدخنة ، وشد بمشابك ، ووضع الألياف الزجاجية تحته لإحكامه. لتصريف المكثفات التي تتجمع في الأنبوب ، يتم لحام صمام كروي تحت مرفق الأنبوب (سيكون من الممكن إزالة الانسداد بقضيب).
هذا الصمام ضروري ، لأنه عندما يتجمد المكثف ، يمكن أن ينكسر اللحام. بالإضافة إلى ذلك ، يمكن أن تتدفق المكثفات إلى الموقد ، ومن خلال تسرب المشبك المتصل.
الآن أصبح من الممكن بالفعل تسخين موقد "bubafonya". بعد إزالة الغطاء ، اسحب وحدة إمداد الهواء. ضع الحطب - في نفس الوقت ، يجب ألا يتجاوز الارتفاع ارتفاع الحافة السفلية لمرفق المدخنة. إذا وضعت الحطب عموديًا ، فسيأتي المزيد. يمكن أيضًا اختيار جذوع الأشجار الكبيرة التي يصل قطرها إلى 20 سم - وسوف تحترق دون مشاكل.
تتكون الطبقة العليا من رقائق مفرومة ناعماً. يتم وضع قطعة قماش أو ورقة في الأعلى ، سكب القليل من الكيروسين. الآن الحطب مغطى بفطيرة من جهاز إمداد الهواء ، وغطاء الموقد مدبب في الأعلى.يتم فتح مخمد النفخ أو إلقاء قطعة من الورق المضاء أو قطعة قماش داخل أنبوب إمداد الهواء (تنفجر أعواد الثقاب بسرعة بسبب السحب القوي).
عندما يشتعل الحطب بفرقعة مميزة ، يتم حظر مخمد النفخ تمامًا. يمكن لـ Bubafonya في هذا الوضع العمل دون أي إشراف لأيام.
ينتج موقد الحطب الطويل هذا القليل من الرماد بسبب حقيقة أن الخشب يحترق بالكامل تقريبًا. يمكن ترك الرماد غير نظيف لفترة طويلة.
كما ترون ، من الممكن تمامًا تصميم أفران Bubafonya بيديك. لا يصنعها العديد من الحرفيين من البراميل فحسب ، بل يصنعونها أيضًا من أسطوانات الغاز القديمة وطفايات الحريق الكبيرة. الشرط الرئيسي للفرن المستقبلي هو جدران فولاذية قوية.
هذه هي الطريقة التي يمكنك بها صنع موقد طويل الاحتراق.
موقد منزلي الصنع طويل الحرق
سنقدم لك أحد أبسط الموديلات التي يمكنك القيام بها بيديك. لتدفئة منزل صيفي أو منزل ريفي ، يعتبر هذا التصميم مثاليًا ببساطة. يعتبر نموذج الوقود الصلب "ستروبوفا" أساس التصنيع.
هذه وحدة من النوع الأسطواني الرأسي يمكن بناؤها من أنبوب بقطر 200 إلى 500 مم.
لنبدأ بإعداد المواد:
- أنبوب 200-500 مم ؛
- أنبوب 100 مم ؛
- أنبوب 80 مم ؛
- صفائح فولاذية بسمك 4 مم ؛
- قناة.
أدوات
يرجى ملاحظة أنه من أجل تصنيع فرن طويل الاحتراق ، يجب أن تكون عامل لحام جيد. مستوى الهواة غير مناسب هنا. إذن ، الأدوات اللازمة:
- آلة لحام كهربائية
- موقد غاز
- البلغارية؛
- شاكوش؛
- شريط قياس والطباشير.
التحضير الجزئي
بادئ ذي بدء ، يتم إعداد أنبوب كبير. من الضروري عمل فتحتين بقاطع: أحدهما مستطيل لوضع الحطب ، والثاني على الجانب الآخر في الجزء العلوي من الموقد لمدخنة بقطر 100 مم. في هذه المرحلة ، يمكن لحام أنبوب بطول 20-25 سم من أنبوب 100 مم أسفل المدخنة إلى ثقب دائري.
يتم قطع ثلاث فطائر (دوائر) من لوح فولاذي: اثنتان بقطر يساوي القطر الخارجي لأنبوب كبير ، وواحد أصغر بمقدار 1 سم من القطر الداخلي. في واحدة من الفطائر الكبيرة ، يتم عمل ثقب من 82-85 ملم في المنتصف. يتم عمل ثقب 80 مم في فطيرة صغيرة.
صنع الصحافة
في تصميم "Stropuva" يوجد عنصر واحد يسمى الضغط. إنه يؤدي وظيفتين: الأولى هي وحدة فصل تقسم صندوق الاحتراق إلى جزأين ، والثاني - بمساعدتها ، يتم توفير الأكسجين إلى غرفة الاحتراق حيث يتم حرق الحطب.
إنه مصنوع من فطيرة صغيرة ، يتم لحام ماسورة 80 مم بها. يجب أن يكون طوله كافياً ليبرز خارج غطاء جسم الموقد. في هذا الأنبوب ، بالقرب من الفطيرة ، يتم عمل ثقوب بقطر 8-10 مم حول المحيط بارتفاع 20-25 سم.
على الجانب العكسي ، يتم لحام أربع قنوات بالعرض إلى الفطيرة
من المهم هنا ألا يغطوا الحفرة. بمساعدتهم ، يزداد وزن المطبعة ، بالإضافة إلى حجمها ، فإنها تخلق فجوة بين الدائرة الفولاذية والحطب المشتعل
في هذه الفجوة ، سيتدفق الأكسجين من الأعلى إلى منطقة الاحتراق عبر أنبوب (في الواقع ، تلسكوبي).
تجميع الفرن
أولاً ، يتم لحام الفطيرة السفلية العمياء بجسم الموقد. ثم يتم تثبيت مكبس داخل الوحدة مع رفع الأنبوب. يتم تثبيت فطيرة كبيرة مع فتحة في الأعلى. يتم وضعها ببساطة على أنبوب بارز بقطر 80 مم ومسدس على طول حواف جسم الموقد.
باب معلق على مفصلات يمكن صنعها من قطع. يتم لحام زوايا 20 مم فقط على طول المحيط ، ومن الضروري ربط سلك أو شريط من الأسبستوس تحتها. يتم ذلك لإغلاق غرفة الاحتراق.
أنت الآن بحاجة إلى تركيب وحدة التدفئة في مكان المنزل الذي تخطط لتشغيله فيه. قم بتوصيل المدخنة وإخراجها.
يرجى ملاحظة أن مواقد الحطب الطويلة من هذا النوع لا تتطلب مدخنة عمودية. من الأفضل تثبيت الجزء الأول أفقيًا بزاوية صغيرة 3 درجات

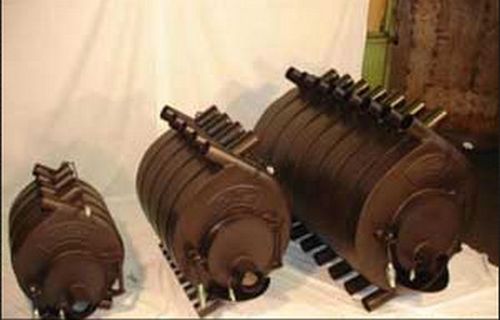

فرن بوتاكوف
أفران الحمل الحراري التي طورها البروفيسور بوتاكوف متاحة على نطاق واسع في السوق ويمكن استخدامها لتدفئة البيوت الزجاجية ، على الرغم من أن هذا الخيار نادر الاستخدام أيضًا.
يتم إنتاج معدات التدفئة هذه من قبل العديد من الشركات المصنعة ، بما في ذلك الشركات:
- Zubkevich هو مطور أفران من هذا النوع ؛
- Termofor هي واحدة من أكبر الشركات المصنعة ، والتي طور Zubkevich النموذج ؛
- Teplodar هو استنساخ ، على الرغم من نجاحه الشديد ؛
- الحمل.
أفران مختلف الشركات المصنعة لها مزاياها وعيوبها. عند الشراء ، استرشد بتوصيات الخبراء والمراجعات.
يتوافق مبدأ التشغيل والغرض الوظيفي لهذا النوع من معدات التدفئة تمامًا مع أفران Buleryan.
جسم الموقد متوازي السطوح ، حيث توجد أنابيب هواء حملية وصندوق نيران من غرفتين.
قدمت أيضا:
- مقلاة الرماد
- المثبط؛
- مدخنة.
سلوبوزانكا
تم تسمية الموقد على اسم المنطقة التاريخية التي "ولدت فيها". إنه جهاز تسخين كامل مع موقد.
وفقًا لمبدأ التشغيل ، فإن Slobozhanka يشبه bubaphone ، لكن تدفق الهواء هنا يتم من الجانب. ثم يتم سحبها إلى الغلاف المثقب الموجود داخل الهيكل ويرتفع لأعلى. يستوعب الوقود في هذه الحالة قدرًا من الهواء مطلوبًا للاحتراق ، ويتحرك الفائض.
يدخل الهواء الموجود في Slobozhanka إلى جميع طبقات الوقود ، وبالتالي تكون عملية الانحلال الحراري أكثر نشاطًا ، ويعمل الفرن بكفاءة أكبر.
بوبافونيا
إذا كان يجب شراء المواقد المذكورة أعلاه ، والتي تدعم الاحتراق طويل الأمد ، في معظم الحالات من منافذ البيع بالتجزئة المتخصصة ، فيمكن عندئذٍ صنع السخانات الموضحة أدناه بشكل مستقل باستخدام المواد والأدوات والمهارات اللازمة ، مما يقلل من تكلفة المعدات. في بعض الحالات ، يمكن للحرفيين تجميع كل من بوليريان وبوتاكوف في المنزل ، على ركبتيهم ، ولكن هذا ينطبق على الرياضات الخطرة.
لذلك ، يتم تسخين البيوت الزجاجية في معظم الحالات باستخدام مواقد منزلية الصنع تدعم الاحتراق على المدى الطويل.
أحد أنواع معدات التدفئة هذه هو Bubafonya. في جوهره ، فرن حراري به جسم مصنوع من برميل أو أسطوانة غاز ، حيث يتم وضع أنواع مختلفة من الوقود الصلب من خلال الباب. يتم توفير مقلاة الرماد أدناه. ويتم ضمان الاحتراق من خلال حقيقة أن الضغط المستمر على حرق الخشب أو أي نوع آخر من الوقود يمارس من وزنه على فطيرة معدنية. بفضل هذا ، يمكن تسخين البيوت الزجاجية في علامة تبويب واحدة لفترة طويلة.
سلوبوزانكا
يمكن أيضًا تسخين البيوت الزجاجية بواسطة نوع من أفران الحمل الحراري مثل Slobozhanka ، والتي تسمى أيضًا "مواقد الفخار الممتازة".
يتكون هذا الفرن من:
- غرف الاحتراق
- قنوات إمداد وتوزيع الهواء ؛
- قميص الحمل
- عناصر إضافية (كل شيء يعتمد بشكل مباشر على ميزات التصميم لنموذج معين).
يمكن شراء موقد Slobozhanka من المتاجر المتخصصة أو تجميعه بيديك ، فلا يوجد شيء معقد في هذا الأمر.
يتمثل الاختلاف الرئيسي في هذا النوع من الأفران ذات الاحتراق الحراري الطويل في النظام العلوي للاشتعال واحتراق الوقود وإمداد الأكسجين من قاع الفرن.
في هذه الحالة ، يمكن أن يكون الاحتراق:
- الجانب العلوي
- مركز أعلى.
نميز بين ثلاثة أنواع رئيسية من أفران Slobozhanka:
- مع أنبوب على شكل حرف L للإمداد الجانبي بالأكسجين إلى غرفة الاحتراق ؛
- مع تزويد الهواء من خلال الجزء المركزي بمساعدة دليل pitoid ؛
- مع تزويد الهواء من الجزء الجانبي السفلي.
وبالتالي ، بغض النظر عن طريقة إمداد غرفة الاحتراق بالهواء ، يتم ضمان التبادل الحراري الأكثر كفاءة.
نلاحظ أيضًا أن تثبيت مواقد Slobozhanka في البيوت الزجاجية مفيد أيضًا لسبب إمكانية استخدام مواد مختلفة كوقود ، من الحطب الكلاسيكي إلى المخاريط والإبر.
كما ترى ، هناك العديد من المواقد التي تعمل لفترة طويلة والتي تختلف في ميزات التصميم والوظائف والتكلفة وعدد من المعلمات الأخرى. وقد قمنا بإدراج أهم أنواع السخانات المولدة للغاز ، وليس جميعها ، والتي يمكن استخدامها في الصوبات الزراعية. الخيار لك ، نلاحظ فقط أن احتراق الوقود على المدى الطويل ، والذي يتم توفيره بواسطة أفران من هذا النوع ، يسمح لك بالحفاظ على نظام درجة حرارة معين في البيوت الزجاجية لفترة طويلة من الزمن.

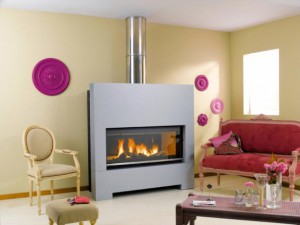

موقد الموقد طويل الاحتراق
معرض موقد بوتبيلي
تجذب المدفأة إطلالة على نار مفتوحة ، ويحلم العديد من أصحاب المنازل الريفية بوجودها في غرفة معيشتهم. لكن البعض يفكر في فوائد مثل هذا الفرن. يعتمد تصميم الموقد الإنجليزي الكلاسيكي على مبدأ الاحتراق الطويل ويسمح للنار في صندوق الاحتراق بالتوهج لفترة طويلة. لكن الكفاءة التي لا تتعدى 50٪ وانتقال الحرارة المنخفض من عيوبها الكبيرة.
الأهمية! يوجد داخل صندوق النار الخاص بالموقد الإنجليزي سن دخان يؤثر على الدورة الدموية الداخلية للكتل الهوائية وغازات المداخن. لا يسمح للهواء الوارد بالارتفاع ، وتوجيهه إلى منطقة وضع السجلات.
لا يسمح للهواء الوارد بالارتفاع ، وتوجيهه إلى منطقة وضع السجلات.
خيار آخر لمدفأة الموقد الذي يحترق منذ فترة طويلة هو ما يسمى بالمرأة الهولندية. قبل إشعاله ، يتم إغلاق المنفاخ فيه ، ويتم تحميل صندوق النار بحطب ربع فقط ، دون إغلاق الباب أثناء الاحتراق. سيظل معظم الهواء الساخن يتطاير عبر الأنبوب إلى الشارع ، لكن تأثير التأمل المطول للنار أثناء المساء سيظل غير قابل للمحو.
كموقد ، فإن bubafonya ليس مثاليًا ، ولكن باستخدام مبادئ تصميمه ، تعلم الحرفيون كيفية إنشاء وحدات أكثر تقدمًا تسمح للوقود بالاحتراق بشكل أبطأ.
يوجد في قلب البوبافوني أسطوانة فولاذية بها أنابيب واردة وصادرة ، بالإضافة إلى "فطيرة" موجودة بداخلها على شكل قمع بشفرات ومدخل هواء ملحوم بها. عندما يحترق الوقود ، ينخفض الحمل تدريجياً تحت وزنه. للشفرات شكل منحني ، بسبب تمرير الغازات فوق الفطيرة عدة مرات حتى تحترق قدر الإمكان.
تكون مدخنة بوبافوني متقطعة في المقطع العرضي بحيث لا يتم سحب الهواء الذي لم يتفاعل مع الوقود.
تبدأ عملية احتراق الوقود من الطبقة العليا ، حيث يدخل الهواء عبر أنبوب المدخل. ثم تتحرك منطقة الاحتراق إلى الأسفل.
عيب bubafoni هو استحالة تشغيله على الفحم والكريات ، فضلاً عن كفاءته المنخفضة. لن تعمل إضافة الأجزاء التالية من السجلات إليها حتى تتحلل الأجزاء السابقة حتى النهاية. والغطاء العلوي للموقد غير مناسب للطهي ، مثل موقد وعاء القلي.
موقد بوبافونيا من اسطوانة غاز
يتم تقديم صنع فرن طويل الاحتراق بيديك من أسطوانة غاز سعة 50 لترًا في الفيديو.
تصميم الموقد بسيط قدر الإمكان ، فهو يتكون من أجزاء قليلة فقط: جسم وغطاء وموزع هواء ومدخنة. لتحقيق الاستقرار ، يمكن وضع الفرن على أرجل من الزاوية. لإزالة الرماد من الأسفل ، يمكنك عمل مقلاة بباب.
فيديو اخر.
التسلسل
- يتم إطلاق الغاز المتبقي من اسطوانة الغاز وغسله عدة مرات بالماء.
- قطع الجزء العلوي من البالون. يمكنك عمل غطاء فرن منه بعمل ثقب بقطر 65 مم في المنتصف. حواف غطاء الفرن وجسمه مطحون بحيث يلائم الغطاء بإحكام الجسم.
- في الجزء العلوي من الاسطوانة ، يتم عمل فتحة بقطر 100 مم للمدخنة وقسم من الأنابيب بطول 30-40 سم يتم لحامه أفقيًا.
- في الجزء السفلي من الاسطوانة ، يتم عمل باب تنظيف حوض الرماد. للقيام بذلك ، قم بقطع قسم مستطيل من جسم الأسطوانة ، وطحن المقاطع ، ولحام المفصلات وتثبيت الباب على الفتحة الناتجة. الباب مجهز بمزلاج.
- يتم وضع البالون على الساقين لتحقيق الاستقرار. يمكن أن تكون مصنوعة من الزاوية أو قصاصات الأنابيب أو الحافة. لسهولة الحمل ، مقابض القضبان ملحومة على الجانبين.
- الجزء الحاسم للفرن هو موزع الهواء. يجب أن تكون ثقيلة بما يكفي لتثبيط نشارة الخشب ورقائق الخشب بشكل فعال ، وتحمل درجة حرارة الفرن العالية ، كما أن لها شفرات متباينة. يمكن صنعها من قصاصات الزاوية. الموزع نفسه مصنوع من الفولاذ ذي الجدران السميكة - 6 مم على الأقل. اقطع دائرة بقطر 20-40 مم أقل من القطر الداخلي للفرن بفتحة في المنتصف. يتم تثبيت أنبوب بقطر 60 مم وارتفاع أكبر من ارتفاع الموقد في الحفرة. من خلاله ، سوف يتدفق الهواء إلى غرفة الاحتراق. يتم لحام الشفرات في الجزء السفلي من القرص.
- يمكن طلاء جسم الموقد بالطلاء على أساس مركبات السيليكون العضوي بيديك ، بعد إزالة القشور والصدأ والأوساخ من سطحه مسبقًا. سوف يحترق أي طلاء آخر بسرعة ، حيث ترتفع درجة حرارة الموقد إلى درجات حرارة عالية أثناء التشغيل.
يمكن أن تصل درجة حرارة جدران الموقد من أسطوانة غاز إلى 350 درجة أثناء الحريق! يجب توخي الحذر لتجنب الحروق الخطيرة!
يمكن تجهيز موقد نشارة الخشب محلي الصنع "Bubafonya" بدائرة مائية. في هذه الحالة يتم تثبيته في مكان دائم. عادة ، يتم استخدام هذا الموقد كموقد متنقل: يمكن وضعه في دفيئة لوقت التجميد ، ويمكنه تدفئة ورشة عمل أو حظيرة في الشتاء ، أو يمكن استخدامه لتدفئة مرآب. تخضع لمتطلبات السلامة من الحرائق ، Bubafonya آمنة وفعالة.
مبدأ التشغيل
يعتمد موقد Slobozhanka على مبدأ التشغيل التالي. يحترق الوقود تدريجيًا ، بدءًا من الطبقة العلوية وينتهي بالطبقة الدنيا ، أي من الأعلى إلى الأسفل ، وليس من الأسفل إلى الأعلى ، كما في المواقد الكلاسيكية.
يسخن الهواء وينقل الطاقة الحرارية إلى جدران العلبة ، ويرتفع ، مما يؤدي إلى ارتفاع درجة حرارة المدخنة.
درجة كثافة إمداد الأكسجين ، وبالتالي درجة الحرارة ، يتم تنظيم شدة الاحتراق (الاحتراق) بواسطة المخمدات ، وقد يكون هناك العديد منها ، كل هذا يتوقف على ميزات تصميم نموذج معين.
تحتوي غرفة الاحتراق على "سترة" يتم من خلالها امتصاص الهواء البارد من الأسفل ، وتسخن عند المرور وتسخين الغرفة عند مغادرة الموقد ، مما يضمن استمرار دوران الكتل الهوائية. يتم تنظيم حجم الهواء الساخن في معظم الحالات باستخدام غطاء عاكس ، والذي يسمح لك أيضًا بضبط درجة الحرارة في الغرفة.
من النظرية إلى التطبيق
لذا ، دعنا ننتقل من النظرية إلى التطبيق. لنأخذ نموذجًا به مصدر هواء مركزي إلى غرفة الاحتراق.
نحن بحاجة إلى إنشاء قناة لتزويد وتوزيع الهواء. وهي مصنوعة من أنبوب سميك الجدران. فقط خذ قطعة من الأنبوب بطول لا يتجاوز ارتفاع غرفة الاحتراق. يجب أن يتم لحام الترباس في الجزء السفلي. ثم قم بقطع نيكل من ألواح الصلب بقطر يساوي قطر الأنبوب ، وحفر حفرة وربطها بالمسامير باستخدام الجوز. اتضح أن الأنبوب الموجود في الجزء السفلي مغلق بنس واحد يتحرك على طول المحور ، وتعتمد كثافة إمداد الأوكسجين للفرن على مدى إغلاق القسم ، مما يعني طبيعة احتراق الوقود و درجة الحرارة في الغرفة. في الأنبوب ، باستخدام طاحونة زاوية ، قم بقطع الأخاديد لتزويد الفرن بالهواء بعرض 10.00 مم على الأقل. من الضروري أيضًا لحام الدائرة. للقيام بذلك ، قم بقطع "فطيرة" من الفولاذ - دائرة بقطر أصغر من قطر غرفة الاحتراق ، قم بقطع ثقب في المركز المقابل لقطر الأنبوب.يبقى فقط وضع دائرة على الأنبوب ، 20-30 سم ولحام.
الآن دعنا ننتقل إلى الجسد. يمكنك استخدام أسطوانة غاز أو برميل أو لحام أسطوانة من الصلب. في الأسطوانة أو البرميل ، من الضروري قطع الجزء العلوي ولحام الجزء السفلي في الأسطوانة ؛
يتم قطع فتحة للمدخنة في الجزء العلوي من الجسم بقطر لا يقل عن 100 مم لإزالة منتجات الاحتراق ونلحم أنبوبًا بقطر مناسب ؛
يتم قطع فتحة في منتصف الجزء السفلي لتركيب أنبوب مصنوع من قبلنا لتزويد الأكسجين. قطر الفتحة يساوي القطر الخارجي للأنبوب ، الذي يتم تثبيته كأنبوب هواء ؛
ننتقل إلى تصنيع قرص تبديد الحرارة. استخدم ألواح الصلب بسمك 10 مم. قم بقطع دائرة بقطر أصغر قليلاً من قطر الجسم ، يمكنك لحام مقبض من سلك فولاذي أو تقوية للراحة ؛
بعد ذلك ، نحتاج إلى عمل قميص حراري (غلاف الموقد). للقيام بذلك ، خذ صفائح فولاذية ولحم أسطوانة بقطر أكبر بعدة سنتيمترات من قطر الجسم الرئيسي للموقد. من الصعب تخيل فرن Slobozhanka بدون قميص حراري ؛
نقوم بتوصيل الجسم الرئيسي وسترة الحمل. للقيام بذلك ، يمكن استخدام الأسطوانات الصلبة أو الأنبوبية ذات الرؤوس. اصنع ثقوبًا باستخدام مثقاب. ثم اربط الرؤوس بالمسامير باستخدام المبرشم ؛
نصنع غطاء للجسم الرئيسي
يمكنك إزالة الجزء العلوي المقطوع من الأسطوانة أو غطاء البرميل ولحام المقابض من حديد التسليح أو الأسلاك الفولاذية ذات القطر الكبير ؛
حالة مهمة. يجب أن يكون الموقد فوق الأرض بمسافة لا تقل عن 25 سم
هذا ضروري لضمان دوران الهواء في الغلاف الحراري. لذلك لا تنس أن تقوم بلحام الأرجل ، على سبيل المثال ، من زاوية بطول مناسب للجسم.
كما ترون ، يتم تجميع موقد Slobozhanka من تلقاء نفسه ليس ببساطة ، ولكن ببساطة شديدة. يمكن أن تختلف السخانات من هذا النوع بشكل كبير في ميزات التصميم ، ولكن كما هو مذكور أعلاه ، لذلك التزم بالرسم المحدد والتوصيات العامة المشار إليها في مقالتنا.
مواد لتصنيع موقد طويل الاحتراق
يمكن صنع الأفران طويلة الحرق يدويًا من الصفائح المعدنية أو الهياكل المعدنية المختلفة. فيما يلي أمثلة ورسومات لهذه المواقد.
موقد برميل
السخان المصمم خصيصًا لتدفئة غرف المرافق مصنوع من برميل معدني بسعة مائتي لتر. يعمل الموقد على نشارة الخشب ونشارة الخشب ونفايات الأعمال الخشبية الأخرى. يتم تثبيت برميل صغير لتحميل الوقود على حامل داخل برميل كبير. تحته مقلاة رماد - درج مصنوع من الصفائح المعدنية.
يتم وضع الموقد نفسه على حامل ، يلعب دوره قرص السيارة. أنبوب فرع الدخان مصنوع من قصاصات من الأنبوب بقطر 100-150 مم. تم تجهيز البرميل بغطاء من الصفائح المعدنية بمقبض ومدخل هواء.
داخل برميل صغير ، يتم تثبيت سجل شحذ في مخروط ، يشار إليه في الرسم. تتراكم نشارة الخشب حولها. بعد الحشو ، يتم إخراج السجل وإشعال النار في نشارة الخشب. في عملية الاحتراق ، يتم إطلاق الغاز في مساحة برميل كبير ، حيث يتم حرقه لاحقًا.
فرن مع دائرة مائية من أنبوب معدني
موقد منزلي الصنع طويل الاحتراق مصنوع من أنبوب معدني يمكن تشغيله على الخشب أو نشارة الخشب مجهز بدائرة مائية. يتم التحميل من الأسفل ، لتكثيف الاحتراق ، يتم تركيب موزع هواء داخل الفرن ، يضغط على الحطب المشتعل.
يتم تثبيت أنبوب مجوف تلسكوبي في وسط القرص ، والذي من خلاله يدخل الهواء مباشرة إلى غرفة الاحتراق ، حيث يتم توزيعه بالتساوي على كامل سطح الحطب بفضل الأضلاع الملحومة على القرص. ينخفض من تلقاء نفسه مع احتراق الوقود.يمكنك رفعه قبل التحميل بكابل.
يقع باب التحميل في وسط الفرن. يوجد أدناه باب التنظيف وحوض الرماد. في الجزء العلوي مدخنة. الموقد مجهز بدائرة مائية مع فوهات لمدخل ومخرج المياه. يمكن لمثل هذا الموقد المزود بدائرة مائية أن يسخن بشكل فعال المنازل الصغيرة والمباني الأخرى ، ويمكنك صنعه من مواد مرتجلة بيديك.
فرن اسطوانة غاز العادم
يمكن صنع موقد من اسطوانة غاز بدون تكاليف إضافية وإيجاد المواد المناسبة. أبعاد الأسطوانة سعة 50 لترًا مثالية لصنع مثل هذا الموقد ، كما أن سمك الجدار وضيقه يجعله آمنًا للاستخدام.
لا يختلف تصميم الفرن ككل عن النموذج السابق ، ويمكن ملاحظة ذلك في الرسم. يتم استخدام خزان البروبان مع الجزء العلوي المقطوع كجسم. صُنعت الصفائح المعدنية "افعلها بنفسك" من غطاء بحجم مناسب مع فتحة لأنبوب توزيع الهواء ، ويتم تحميل الوقود من خلال الجزء العلوي ، وملء حجم الأسطوانة تقريبًا بالمدخنة. يعمل هذا الموقد على نشارة الخشب والنفايات الأخرى ، وكذلك على الأخشاب الصغيرة. يتم دك الوقود بعناية وإشعاله برقائق الخشب أو عامل الإشعال ويتم تثبيت موزع الهواء ، وبعد ذلك يتم تغطيته بغطاء.
كفاءة مثل هذا الموقد عالية جدًا ، وبفضل العلبة المحكم ، يمكن استخدامه لتدفئة الغرف حيث يقيم الناس لفترة طويلة. إذا رغبت في ذلك ، يمكن تجهيزها بدائرة مائية عن طريق تمرير المدخنة عبر المرجل.
