خطوة التدفئة الشرفة

فتح خيارات التحكم في تدفئة المنطقة

• أبسط خيار: يتم توصيل كابل تسخين ذاتي التنظيم مباشرة بمقبس أو درع ويتم تشغيله يدويًا عند الحاجة. يمكن استخدام كابل التنظيم الذاتي مع جميع منظمات الحرارة.
• خيار كابل مقاوم بسيط: يمكن تسخين ممر أو شرفة باستخدام كابل مقاوم من خلال مستشعر تدفئة تقليدي تحت الأرضية لحماية كابل التسخين من ارتفاع درجة الحرارة.
• باستخدام ترموستات وأجهزة استشعار: يتم التحكم في نظام التدفئة بواسطة منظم حرارة وفقًا لمؤشرات درجة حرارة الهواء وأجهزة استشعار الترسيب.

خيارات التخطيط ومجموعة خيارات التحكم ممكنة. يكون هذا مبررًا في الحالات التي يتم فيها ، على سبيل المثال ، تعيين حد لاستهلاك الطاقة (كما يحدث أحيانًا في المستوطنات المنزلية). يمكنك جعل المدخل الرئيسي والمسار جهازًا مقاومًا يتم التحكم فيه من محطة الطقس بحيث تكون دائمًا خالية من الجليد. وبقية المناطق التي لا تحتوي على طاقة كافية للتدفئة في نفس الوقت ، يتم تسخينها بكابل ذاتي التنظيم ، والذي سيتم تشغيله يدويًا عند إيقاف تشغيل القسم الرئيسي.

يوجد على اليسار كابل مقاوم - مدخل المرآب ، على اليمين يوجد تنظيم ذاتي - موقف سيارات إضافي للضيوف

حساب الطاقة لتدفئة المناطق المفتوحة

من الضروري إحضار 300-350 واط لكل متر مربع من السطح الساخن. تعتمد طاقة الخرج على سمك الطبقة بين كابل التسخين والسطح.

على سبيل المثال ، تحتاج إلى تسخين مسار بعرض 0.8 متر وطول 3 أمتار ، ويتضح 2.4 متر مربع 2.4 * 300 = 720 واط

يجب أخذ كبل التنظيم الذاتي Lavita GWS 40-2CR بقوة مقدرة 40 واط / م 18 مترًا (720/40 = 18). يأتي الكابل المقاوم في مجموعات بطول ثابت وطاقة ، وتحتاج إلى اختيار أقرب كابل أكبر. في مثال كبل التسخين المقاوم للثلاجة TXLP / 2/28 DEFROST SNOW (TWIN) المثبت الجاهز للوضع ، نختار قسم 890 واط (31.78 م).

فارق بسيط عند تسخين خطوات الشرفة ذات العرض القياسي (30 سم) بكابل ذاتي التنظيم: من الأفضل أن تأخذ GWS 30-2CR بقوة مقدرة تبلغ 30 واط ، وتضعها في 3 خيوط بفاصل 10 سم اتضح فقط 300 واط لكل متر مربع. في حين أن خيطين من Lavita GWS 40-2CR قد لا يكونان كافيين ، و 3 خيوط أكثر من اللازم.

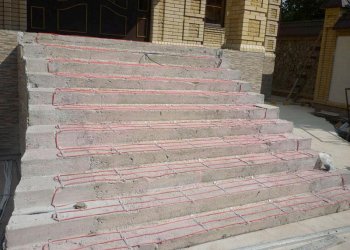

كابل تسخين ذاتي التنظيم مثبت على درجات في أخاديد مشقوقة

خيارات تركيب كابل التدفئة

1. على شبكة بلاستيكية تنتشر على السطح الساخن بالكامل
2. على شرائط التثبيت ، مثبتة مسبقًا بالمسامير
3. في الأخاديد المشقوقة ، يمكنك الإصلاح المسبق بحمولة وكمية صغيرة من الملاط

يتم حساب المسافة بين خيوط كابل التسخين ، ويتم تثبيت الكابل بمشابك على الشبكة أو بألسنة شريط التثبيت.

نقوم بإصلاح كابل التسخين الذاتي التنظيم Lavita GWS 40-2CR مع المشابك

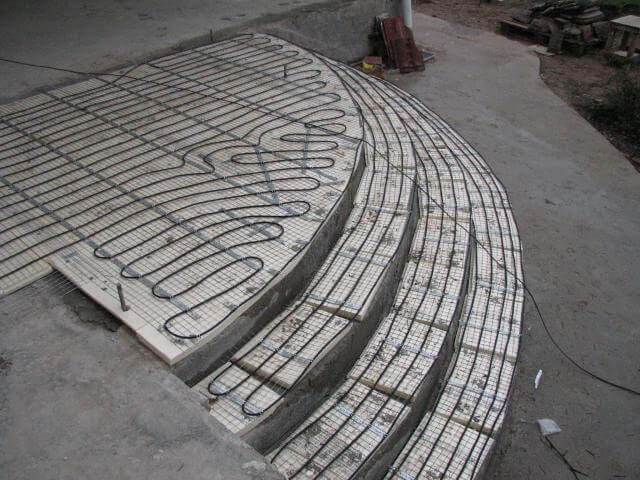

تثبيت الكابل المقاوم على الشبكة بالمشابك

تقنية تصفيف الشعر DIY

كما قلنا سابقًا ، يمكنك إنشاء أرضية دافئة في الشارع بنفسك إذا كنت تعرف الجوانب الفنية والفروق الدقيقة للتثبيت. تصميم نظام ذوبان الجليد ليس معقدًا. يتضمن كابل التسخين نفسه ، وترموستات ، ومستشعرات الرطوبة وهطول الأمطار ، وكابل إشارة (لتوصيل المستشعرات) ، وأتمتة واقية. بالنسبة لقوة التسخين ، كقاعدة عامة ، بالنسبة للشارع ، يتم تقليل الحساب إلى 250-300 واط / م 2. في هذا الصدد ، يوصى باختيار موصل بقوة حوالي 28 واط / م.

قبل الشروع في تركيب أرضية دافئة ، من الضروري تسوية السطح بعناية. بعد ذلك ، وفقًا لتوصيات الشركة المصنعة ، يجب عليك وضع موصل التدفئة وتوصيله بالشبكة وأجهزة الاستشعار وأتمتة الحماية. علاوة على ذلك ، اعتمادًا على الموقف ، يتم سكب ذراع التسوية الخرساني ، والذي يوصى بعد التصلب بسكب طبقة من الرمل.في اللحظة الأخيرة ، تحتاج إلى الانتقال إلى رصف الحجر الطبيعي أو البلاط أو أي مادة أخرى مناسبة.

يمكنك أيضًا الاستغناء عن ذراع التسوية ، ببساطة صب وسادة رملية بسمك 3-4 سم فوق الأرضية الدافئة. إذا كنت لا تزال بحاجة إلى ملء ذراع التسوية ، فتأكد من تثبيت كابل التسخين بالخارج بشريط التثبيت قبل ذلك ، كما هو موضح في الصورة أدناه.

تتم مناقشة مواقع تركيب المستشعرات في التعليمات المرفقة من الشركة المصنعة. يجب تثبيت منظم الحرارة نفسه في غرفة محمية من هطول الأمطار ودرجات الحرارة المنخفضة. يوصى بتثبيت منظم الحرارة في الممر.

عند وضع تدفئة أرضية كهربائية في الشارع ، تأكد من مراعاة نقطة مهمة - يجب ألا تؤثر عناصر الرصف على الكابل. إذا فاتتك هذه اللحظة ، فقد يتضرر نظام تسخين كابل الموقع في المستقبل. سيكون إصلاحه مشكلة للغاية ومكلفة بالطبع. يجب أيضًا ملاحظة فارق بسيط آخر هنا - إذا قررت وضع أرضية دافئة على وسادة رملية ، فتأكد من عدم وجود حجارة وغيرها من الحطام في الرمال ، لأن. تحت الحمل ، يمكن أن تلحق الحجارة الضرر بالموصل.

إذا كنت بحاجة إلى تسخين كهربائي للخطوات على الشرفة ، فسيتم وضع الكبل وفقًا للمخطط المحدد بنفس الخطوة على المنطقة بأكملها. بعد ذلك ، يتم سكب ذراع التسوية الخرساني ، والذي يتم على رأسه رصف الحجر أو البلاط أو حتى الرخام. بالمناسبة ، في هذه الحالة ، يمكن أن يكون السخان البديل عبارة عن ترمومات أو شريط. يمكنك أن ترى بوضوح كيف تبدو درجات الحرارة في الشارع في المخططات والصور أدناه:

نوصي أيضًا بمشاهدة إرشادات تثبيت الفيديو:

كيفية جعل الثلج يذوب على الدرجات

كابل تدفئة خارجي

هذه هي التكنولوجيا الكاملة لوضع أرضية دافئة في الشارع بيديك. كما ترى ، فإن تركيب نظام تدفئة خارجي للمسارات والخطوات شاق للغاية. ما زلنا نوصي بإعطاء مثل هذا الشيء للمتخصصين ، وكثير منهم سيفعلون كل شيء بتكلفة زهيدة وبسرعة. فقط في هذه الحالة ، سيكون تسخين الموقع اقتصاديًا وآمنًا ودائمًا!

سيكون من المفيد قراءة:

• كيفية عمل إضاءة السياج
• كيفية وضع كابل تحت الأرض
• كيفية تركيب الألواح الشمسية لمنزلك

الأسعار في سانت بطرسبرغ من RIM

يسر مصنع تومسك للتصنيع "RIM" أن يقدم لك معدات مبتكرة حديثة لتركيب أنظمة تدفئة فعالة ذات تعقيدات متفاوتة: تدفئة أرضية بالأشعة تحت الحمراء مقاومة للحريق تعتمد على حصائر تدفئة رقيقة وكابل تسخين مرن ثابت.

الأرضية الدافئة المقاومة للحريق مصنوعة من ألياف الكربون توراي اليابانية المتينة ، والتي تتميز بهامش كبير في درجة الحرارة ويضمن البناء المقاوم للحريق طوال فترة الخدمة بأكملها.

تستخدم هذه الأرضية بنشاط لتدفئة المباني السكنية والمؤسسات العامة والمباني غير السكنية ذات التكوينات والأغراض المختلفة.

كابل التسخين عبارة عن سلك تسخين ثنائي النواة مصنوع من سبيكة ثابتة للحرارة ، والتي توفر تسخينًا منتظمًا وسريعًا إلى مستوى درجة حرارة محدد مسبقًا مع توفير الطاقة. يتم استخدام كابل التسخين لتسخين الأنابيب البلاستيكية والمعدنية بأقطار مختلفة ، والأسقف والمزاريب ، وخطوات الوصول والأروقة ، والتربة في الصوبات الزراعية ، والممرات. يزيد استخدام كابل التسخين من مستوى الأمان في موسم البرد ويطيل موسم اللعب في ملاعب كرة القدم.

يتميز كابل التسخين للخطوات بتصميم قطع يسمح لك بشراء أي كابل بطول متر واحد (ولكن ليس أقل من مترين). هذا يجعل من السهل تركيب الكابل ، حيث لا داعي لحمل حزمة ثقيلة.

على الموقع الرسمي لمصنع تصنيع RIM ، يمكنك شراء كبل تسخين للأماكن الخارجية والداخلية عبر الإنترنت.يتيح لك الكتالوج الإلكتروني المفصل الذي يحتوي على قائمة كاملة بالمعدات التي تم تصنيعها بواسطة المصنع تحديد كابل التدفئة بشكل مستقل لخطوات الشرفة وتقديم طلب في غضون دقائق.

في قسم "من أين تشتري؟" يتم تقديم قائمة بالشركات الشريكة التي تبيع منتجات مصنع RIM في مدن وبلدات مختلفة في روسيا والخارج - يمكنك شراء كابل تدفئة للشرفة في مدينتك (موسكو ، سانت بطرسبرغ ، نوفوسيبيرسك ، إلخ) و توفير الوقت عند التسليم.

أفضل كابل تسخين سعر للتدفئة التدريجية

سعر كابل التدفئة للشقة والخطوات المعروضة على موقع الشركة المصنعة خالي من هوامش التجارة ، مما يسمح لك بشراء اللقطات اللازمة للمعدات وتوفير الموارد المالية. قد تختلف أسعار كبل التدفئة لتسخين الشرفة في الشركات الشريكة (في موسكو وسانت بطرسبرغ ومدن أخرى) عن أسعار الشركة المصنعة.

للحصول على تشغيل أكثر كفاءة لكابل التسخين المستخدم لتسخين الشرفة في الشارع ، من الضروري استخدام منظم حرارة دقيق يسمح لك بضبط نظام درجة الحرارة المطلوب والحفاظ عليه طوال فترة التشغيل بأكملها.

تدفئة منطقة خارجية Devi

تدفئة المساحات الخارجية من ديفي

من الصعب العثور على شخص لم يواجه خطوات أو أرصفة زلقة في الشتاء. الأساليب التي استخدمها الكثيرون لقرون - الملح أو الرمل أو الكواشف - ليست قديمة فحسب ، بل إنها تتطلب الكثير من الجهد والمال والوقت. مع تطور التقنيات الحديثة ، أصبح التعامل مع الجليد في المناطق الخارجية أو الخطوات أسهل بكثير - يتم استخدام أنظمة تدفئة خاصة لهذا الغرض.

ملامح تدفئة المناطق الخارجية

الغرض الرئيسي من تسخين المناطق أو الدرجات الخارجية هو منع تكوين غطاء من الثلج أو الجليد. بهذه الطريقة يمكنك الحفاظ على تحرك الناس. في أغلب الأحيان ، يعتمد هذا النظام على كبل تسخين Devi أو حصيرة تسخين خاصة من نفس الشركة المصنعة ، والتي يتم وضعها تحت السطح أثناء عملية البناء. عنصر إلزامي في مثل هذا النظام هو جهاز تحكم لعناصر التسخين. تتمثل المهمة الرئيسية لنظام الأتمتة في التحكم في درجة حرارة التدفئة وتنظيمها حسب الظروف الجوية.

مبدأ عمل نظام التدفئة Devi

يعرف كل من واجه "أرضيات دافئة" أن أساس هذا النظام هو كابل كهربائي. يتم تسخين المواقع وفقًا لنفس المبدأ - يتم الاحتفاظ بالحرارة الناتجة عن الكابل بواسطة السطح. لذلك ، يتم تضمين الكبل في القاعدة ، حيث سيتم بعد ذلك وضع ألواح الرصف أو سطح الخطوات.

ولكن لتسخين المنطقة الخارجية بشكل صحيح باستخدام أنظمة Devi ، فأنت بحاجة إلى اختيار كابل التسخين المناسب

في الوقت نفسه ، من المهم مراعاة ليس فقط السرعة التي سيتم بها تسخين السطح ، وهي مرتبطة بشكل مباشر باستهلاك الطاقة ، ولكن أيضًا إمكانية التوفير. لا يستطيع الجميع دفع مبالغ كبيرة إلى حد ما من فواتير الكهرباء لتدفئة الشوارع

سعة كبل Devi المستخدم للاستخدام الخارجي أقل من سعة كبل Devi المستخدم للأنظمة الداخلية. بالنظر إلى أن الكبل موضوع بشكل متعرج ، يمكن أيضًا تعديل قوته. كما تبين الممارسة ، يتم تحديد طاقة الكبل بشكل فردي ، مع مراعاة جميع ميزات التطبيق ، وهي 0.2-0.3 كيلو واط / متر مربع. لكن يتم حساب متوسط ​​البيانات ، في كل حالة يتم إجراء حساب فردي.

نطاق أنظمة التدفئة Devi

لكي تكون أنظمة التدفئة للمناطق الخارجية فعالة قدر الإمكان ، يجدر معرفة بعض ميزات تطبيقها. ينتشر الكبل أو الحصائر للتدفئة على سطح مستوٍ ويتم تثبيته بشبكة تقوية خاصة ، توضع عليها طبقة من الخرسانة أو خليط بناء آخر.يعد التحكم في نظام التدفئة Devi أمرًا بسيطًا للغاية - حيث يتم استخدام خزانات الطاقة ولوحات التحكم التي يتم التحكم فيها بواسطة معالج دقيق لهذا الغرض. يتم تجميع هذه الخزانة من عناصر جاهزة ، والتي يمكن من خلالها ضبط التحكم وفقًا لظروف الكائن.

طرق تدفئة الشرفة الخارجية

يُنصح باختيار أي من الخيارات الموضحة أدناه والتفكير فيها في مرحلة تصميم المنزل ، أو على الأقل إرفاق شرفة به. لأن تسخين الشرفة في الشارع سيتطلب زيادة في طاقة الكبل الكهربائي التمهيدي ، والجمع بين النظام والاتصالات داخل المنزل ، والاتصال بها ، وما إلى ذلك.

يعد ترقية الشرفة الحالية أكثر صعوبة ، ولكنه ممكن أيضًا. كيف تصنع شرفة دافئة للمنزل بشكل صحيح ، ستخبر وتعرض الفيديو في هذه المقالة.

تسخين المياه

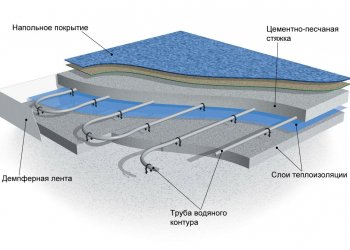

يتضمن تسخين المياه في المناطق الخارجية وضع أنابيب رفيعة مملوءة بسائل غير متجمد على طولها ، متبوعة بصب السطح بالخرسانة.

بعد اختيار نظام التدفئة هذا ، سيتعين عليك الاهتمام بشراء مضخة ومرجل تدفئة. أو حول استبداله بآخر أقوى ، إذا كان تسخين المياه في المنزل موجودًا بالفعل وهو قيد التشغيل. بالإضافة إلى ذلك ، سيكون من الضروري مراقبة حجم السائل والضغط في النظام باستمرار.

بشكل عام ، يعتبر تسخين المياه لخطوات الشرفة هو الأغلى من حيث المواد والتركيب. من المنطقي اختياره فقط إذا تم التخطيط أيضًا لتسخين المياه في المنزل نفسه ، علاوة على ذلك ، من غلاية الغاز.

تدفئة بالأشعة تحت الحمراء

من أجل الحصول على شرفة معزولة بسرعة ودون جهد بدني جاد ، يمكنك وضع الحرارة عليها. هذه عبارة عن حصائر أو ألواح أو أقسام مطاطية بأشكال مختلفة بداخلها سخان يعمل بالأشعة تحت الحمراء. يمكنك شرائها جاهزة ، أو طلب الإنتاج وفقًا لحجمك.

جميع الأقسام متصلة ببعضها البعض بوصلات خاصة بأيديهم ، دون استخدام أي أدوات. تم تجهيز كل عنصر بكبلين بهما موصلات - أحدهما يعمل للإدخال والثاني للإخراج. يمكن وضعها في صناديق أو تركها لتستلقي على طول حواف الدرجات.

تشمل مزايا هذا الخيار ما يلي:

• سرعة التثبيت
• رخص نسبي (حوالي 7000 روبل / متر مربع) ؛
• عملية اقتصادية
• سهولة في التفكيك للموسم الحار.

هناك أيضًا عيب: تخفي الطلاءات السوداء الخشنة خطوات جميلة تحتها ، مما يحرم الشرفة من الجاذبية الخارجية. ولكن يمكن الاحتفاظ بها في الاحتياط لاستخدامها في حالات الطوارئ لفترة قصيرة.

كابل تدفئة

وفقًا للخبراء ، هذه هي أفضل طريقة للقيام بخطوات دافئة على الشرفة. وليس فقط الخطوات: يمكن وضع كابل التدفئة على المنصة أمام الشرفة وعلى الطريق المؤدي إليها وعند مدخل المرآب. الشيء الرئيسي هو أن هناك مصدر طاقة في مكان قريب.

كما ترى ، يتم وضع الكبل على السطح الساخن مع ثعبان ، مع خطوة بين المنعطفات من 4 إلى 10 سم ، ويتم تثبيته بألواح معدنية.

تبدو تعليمات التثبيت كما يلي:

صورة تخطيطية

وصف

يتم وضع كابل تسخين على الأسطح الأفقية في خط متموج مستمر.

يتم إخراج النهاية من الشرفة وتوصيلها بالتيار الكهربائي من خلال منظم الحرارة. بعد ذلك ، يتم فحص أدائها.

بعد التحقق من المقاومة ، يتم سكب ذراع التسوية فوق الكابل ، وتثبيته في وضع معين وحمايته من التلف الميكانيكي. يجب توخي الحذر لضمان خلو ذراع التسوية من الفراغات.

بعد صب المحلول ، تحتاج إلى الانتظار حتى يجف تمامًا ، ثم التأكد مرة أخرى من عمل النظام.

إذا كان كل شيء على ما يرام ، فيمكنك تكسية الشرفة المُدفأة بأواني خزفية حجرية أو بلاط الكلنكر أو أي مادة أخرى.

عند تحديد كيفية عزل الشرفة ، يمكنك اختيار خيارين لضبط النظام والتحكم فيه - يدوي وتلقائي.

يعني التحكم اليدوي أنك ستقوم أنت بنفسك بتشغيل النظام وإيقاف تشغيله حسب الحاجة.يجب القيام بذلك بعد تساقط الثلوج وفي درجات حرارة الهواء الخارجي من صفر إلى 7-10 درجات تحت الصفر - يتشكل الجليد في نطاق درجة الحرارة هذا. في حالة الصقيع الشديد ، إذا كانت الشرفة جافة في البداية ، فليس من الضروري تسخينها ، لأن الثلج لا يسقط عند درجة الحرارة هذه.

يتم التحكم في الوضع التلقائي باستخدام نظام مضاد للتجمد ، والذي يتضمن منظمات الحرارة وأجهزة استشعار درجة الحرارة والرطوبة وصناديق التوصيل والتركيبات الوقائية وبدء التوزيع.

يمكن أن يتكون جزء التسخين من النظام من كابل مقاوم (بقوة ثابتة) أو كبل ذاتي التنظيم (مع طاقة متفاوتة).

التحكم الآلي أكثر ملاءمة من التحكم اليدوي. يسمح لك بعدم مراقبة الطقس ودرجة الحرارة والرطوبة باستمرار. يتم نقل جميع المؤشرات من البيئة بواسطة المستشعرات إلى منظم الحرارة ، الذي ينظم طاقة التدفئة ، ويقوم بتشغيل أو إيقاف تشغيل نظام التدفئة.

أسهل طريقة هي شراء مجموعة جاهزة ، وتركيبها وفقًا للإرشادات ، وعدم تحديد جميع عناصر الضبط والتحكم بنفسك.

تدفئة درج الشرفة والسلالم بواسطة كابل تدفئة

تدفئة السلالم والشرفات الخارجية

للحماية المضمونة من الصقيع على درجات الشارع ، يلزم توفير طاقة تدفئة تتراوح من 250 إلى 300 واط / م 2.

كقاعدة عامة ، يتم استخدام كابلات تسخين ELEKTRA القوية - أحادية النواة أو ثنائية النواة ، بكثافة طاقة تبلغ 20 وات / دورة في الدقيقة.

لهذا تطبيق:

ما هو الكبل الذي يجب اختياره للتثبيت: أحادي النواة أم ثنائي النواة؟ من الملائم وضع كبل ثنائي النواة عند خطوات التسخين ، ولكن يمكن أيضًا استخدام كبل أحادي النواة على المنصات. عندما لا تكون هناك إمكانية لزيادة ارتفاع الخطوة ، يتم قطع الأخاديد (الأخاديد) تحت الكبل ، ويتم وضع الكبل فيها بالفعل.

أمثلة لحساب الطاقة لتسخين الشرفة.

تدفئة مجموعة المدخل بكابل تسخين ELEKTRA VCD 25.

البيانات الأولية:

• عدد الخطوات الساخنة 4 قطع.
• طول الخطوة 1200 مم.
• عرض الخطوة 300 ملم.
• ارتفاع الخطوة 150 مم.
• أبعاد المنطقة الساخنة 1200 × 1200 مم.
• قوة تسخين محددة 300 وات / م 2

لضمان قوة تسخين تبلغ 300 وات / م 2 باستخدام كبل تسخين VCD 25 ، يجب أن تكون مسافة التركيب: 25 (واط / م 2) / 300 (وات / م 2) = 0.083 م = 83 مم.

في خطوة واحدة ، بقياس 1200 × 300 (1.2 م × 0.3 م) ، من الضروري وضع كابل تسخين بطول: L = (300 (W / m2) \ 25 (W / m.p.)) × 0 ، 3 × 1.2 = 4.3 متر. وفقًا لذلك ، في أربع خطوات ، سيصبح هذا الطول 4.3 × 4 = 17.3 مترًا. دعنا نضيف 0.15 م إلى ارتفاع الدرجات: 0.15 × 4 = 0.6 م وطول كابل التسخين الموجود في الموقع هو: L = (300 (W./m2) \ 25 (W./m. p. )) × 1.2 × 1.2 = 17.3 مترًا. الطول الكلي للكابل هو 17.3 + 0.6 + 17.3 = 35 م نختار كابل التسخين Elektra VCD 25 / 890. بالنظر إلى أن الدرجة المتدلية عادة ما تكون 20 - 30 مم. ويمكن أن يصل سمك واجهة الناهض إلى 25 مم. ، يتم وضع الصف الأول من الكبل على مسافة لا تزيد عن 4 سم من حافة الخطوة.

تدفئة الشرفة بكابل أحادي النواة VC 20.

بقوة تسخين تبلغ 300 وات / م 2 ، باستخدام كبل تسخين VC 20 ، يجب أن تكون المسافة بين التمديد: 20 (W / m.p.) / 300 (W / m2) = 0.066 م. = 66 مم.

طول الكابل لتسخين المرحلة بحجم 1200 × 300 (1.2 م × 0.3 م) هو: L = (300 (W / m2) \ 20 (W / mp)) × 0.3 × 1 ، 2 = 5.4 متر . وفقًا لذلك ، في أربع خطوات ، سيصبح هذا الطول 5.4 × 4 = 21.6 مترًا. دعنا نضيف 0.15 م إلى ارتفاع الدرجات: 0.15 × 4 = 0.6 م ، ويبلغ طول كابل التسخين الموجود في الموقع: L = (300 (W./m2) \ 20 (W./m. p. )) × 1.2 × 1.2 = 21.6 مترًا. الطول الكلي للكابل 21.6 + 0.6 + 21.6 = 43.8 م اخترنا كابل التسخين Elektra VC 20/930 بطول 46 متر. سنضع باقي الكابل بطول 2.2 متر أمام الدرج. تذكر حول عبء الخطوة في 20-30 مم. ويبلغ سمك واجهة الناهض 25 مم. يتم وضع الصف الأول من الكبل على مسافة لا تزيد عن 4 سم من حافة الخطوة.

ميزات تركيب تدفئة الشرفة أو السلالم

عند وضع كبلات التدفئة ، يجب مراعاة القواعد التالية:

• يجب ألا يقل ميل كابل VC 20 عن 50 مم.
• يجب ألا يقل ميل كابل VCD 25 عن 60 مم.
• يجب ألا يقل ميل كابل TuffTec 30 عن 70 مم.

نظرًا لحقيقة أن الأجزاء الجانبية للخطوات لم يتم تسخينها ، يجب وضع المنعطفات القصوى للكابل في أقرب مكان ممكن من حافة الخطوة.إذا كانت خطوات الصب بحاجة إلى تسوية ، كما في الصورة ، فسيتم وضع الكبل أعلى الخطوات ، ويتم تثبيته بشريط تثبيت ومليء بمحلول التسوية. لهذا ، من الأفضل استخدام الخلطات الجافة القائمة على الأسمنت المصممة لتسوية الأسطح.

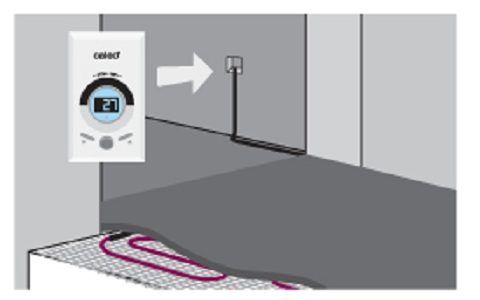

يمكن التحكم في تدفئة الشرفة باستخدام منظم الحرارة ETOG مع مستشعر درجة الحرارة والرطوبة ، أو باستخدام جهاز التحكم ETR الذي يعمل مع مستشعر درجة الحرارة.

نقوم بتسخين خطوات الشرفة بأيدينا نختار كابلًا

تدفئة الدرجات قادرة على توفير الراحة لاستخدام السلم في أي طقس. معه ، العواصف الثلجية والصقيع ليست رهيبة. سيكون الدرج دائمًا نظيفًا من الثلج والجليد. يمكن تركيب خطوات التسخين يدويًا.

طرق تسخين الدرجات

حتى لا يواجهوا أي إزعاج في الشتاء الروسي القاسي ، يستخدمون تدفئة الدرج والشرفات والمسارات. لا يضمن هذا النهج لتحسين المنطقة سلامة الحركة فحسب ، بل يخلق أيضًا جوًا من النظام والنظافة. يبدو المبنى السكني أو العام المجهز بنظام تدفئة لهياكل الشوارع في مجموعة المدخل جيدًا ومريحًا.

هناك عدة طرق لتسخين الجهاز:

• وضع كابل التدفئة
• تركيب دائرة بسائل تبريد ؛
• باستخدام مصابيح الأشعة تحت الحمراء وعناصر التسخين.

عند اختيار نوع جهاز تسخين لهياكل الشوارع ، يجب مراعاة عدة عوامل:

• الظروف المناخية لمنطقة الإقامة ؛
• أبعاد الهيكل أو المنطقة التي تم التخطيط لتنفيذ التثبيت فيها ؛
• نوع طلاء الهيكل (الخرسانة والحجر والخشب والأسفلت).

بالنسبة للمناطق ذات الشتاء القارس ، سيكون الخيار الأفضل هو تركيب دائرة تدفئة تعمل بنظام تدفئة. لن يساعد وضع الكابل في هذه الحالة في التخلص من الجليد وانجراف الجليد. هذه الطريقة مثالية للممر الأوسط والجنوب. بالنسبة لموسكو والمنطقة ، لن يكفي حتى مد ثلاثة خطوط كبل في مرحلة واحدة.

عند التخطيط لتركيب نظام التدفئة ، يجب أن يؤخذ في الاعتبار أنه في معظم الحالات سيكون من الضروري شراء طلاء مانع للانزلاق. ويرجع ذلك إلى حقيقة أنه عندما يذوب الثلج ، يتشكل سائل حتمًا ، مما قد يتسبب في الانزلاق والإصابة. الطلاءات الخاصة مطلوبة للسلالم المصنوعة من الخزف الحجري والحجر الطبيعي أو الاصطناعي.

تركيب نظام تسخين السلم بكابل تسخين

غالبًا ما يستخدم أصحاب المنازل الريفية والمنازل الريفية هذا الخيار لتنسيق الحدائق في الشوارع. لتركيب نظام الكابلات ، ستحتاج إلى المواد والأدوات التالية:

• كابل تسخين بقوة 28 واط / م على الأقل ؛
• مستوى؛
• مفك براغي؛
• اختبار.
• مستشعر درجة حرارة التربة
• مستشعر درجة حرارة الهواء
• جهاز استشعار الرطوبة؛
• معدات التحكم.

يعد التثبيت أكثر ملاءمة وأسهل أثناء بناء الدرج أو الشرفة أو الجسر أو الممر. في هذه الحالة ، يتم وضع الكبل مباشرة على قاعدة خرسانية ، والتي يتم تغطيتها لاحقًا بمادة مواجهة. بادئ ذي بدء ، من الضروري إجراء الحساب المطلوب لقوة النظام. يمكنك إلقاء نظرة على المقاييس التالية:

• للممرات والأرصفة - 250 واط / م 2 ؛
• للخطوات الخارجية بدون عزل حراري - 300-375 واط / م 2 ؛
• للخطوات الخارجية مع العزل الحراري - 200-300 واط / م 2.

يتكون نظام الكابلات من 3 عناصر رئيسية:

• شبكة تدفئة
• شبكة توزيع؛
• أنظمة التحكم.

فيديو حول تسخين السلالم:

مراحل العمل:

نظف الأسطح الخرسانية أو الحجرية. إذا لزم الأمر ، يتم تنفيذ مجموعة من أعمال التسوية (باستخدام ملاط ​​رمل أسمنتي أو ذراع تسوية ذاتي أو حشوة رملية بسمك 3-4 سم). ضع الكابل (متعرج)

من المهم أن توجد صفوف الكبلات على نفس المسافة من بعضها البعض.قم بتوصيل نظام من أجهزة الاستشعار ، عند اختيار مكان لهم ، يتم إرشادهم من خلال تعليمات الشركة المصنعة

قم بتوصيل مجموعة التحكم. املأ المنطقة بذراع التسوية الذاتية أو الخرسانة. القيام بأعمال التشطيب.

تعتبر التدفئة الكهربائية مفيدة في كثير من النواحي: فهي سهلة الاستخدام ومقاومة للحريق ولا تتطلب إصلاح واستبدال العناصر الرئيسية للنظام.

لكن له أيضًا عيبه: الاعتماد على شبكة الطاقة. يجب أن يؤخذ في الاعتبار حقيقة أنه مع تشغيل نظام الكابلات على مدار الساعة ، ستزيد تكلفة دفع الكهرباء بشكل كبير.

فيديو حول موقع الأنابيب على الدرج:

يشبه جهاز الدائرة التي تعمل بتسخين المياه تركيب الأرضية الدافئة. عند اختيار هذا الخيار لتدفئة المناطق الخارجية ، ستكون هناك حاجة إلى تكاليف كبيرة لشراء المواد (الأنابيب والتجهيزات وأجهزة الاستشعار). في أغلب الأحيان يتم اختيار الأنابيب المعدنية والبلاستيكية. يتم وضع الدائرة على قاعدة خرسانية متصلة بنظام التدفئة ومغطاة بطبقة من الخرسانة.

لا يتطلب التسخين بالأشعة تحت الحمراء عملاً شاقًا باستخدام الرمل والأسمنت. يتم تثبيت عناصر التسخين فوق السطح المخطط لحمايته من الصقيع وهطول الأمطار.

لماذا تحتاج إلى تسخين الشرفة

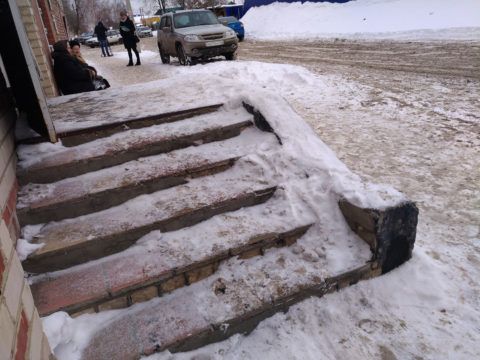

الجليد أو طبقة من الثلج المداس على الشرفة لا يتعارض فقط مع الحركة العادية عليه ، ولكنه يؤدي أيضًا إلى حالات مؤلمة.

للتخلص منها ، يستخدمون طريقتين مألوفتين - كيميائية وميكانيكية:

1. تتمثل المعالجة الكيميائية في رش السطح بالملح أو غيره من الكواشف التي تسبب ذوبان الثلج.
2. الطريقة الميكانيكية هي التنظيف المعتاد باستخدام المجارف والعتلات ومحاور الجليد والمكانس الصلبة.

يتخيل الجميع ما تؤدي إليه هذه الأساليب. هذه هي الأحذية التي تضررت بواسطة الكواشف ، وتدمير بطانة الدرجات ، ونتيجة لذلك ، الحاجة إلى ترميمها. وسعر المواد والعمل ، في هذه الحالة ، كبير.

لكن تسخين الشرفة والخطوات أثناء تساقط الثلوج والصقيع لا يسمح بتكوين قشرة جليدية على الإطلاق ، مما يؤدي على الفور إلى إذابة الترسيب ومنعها من التجمد.

اتضح أنه بمجرد إنفاق المال على تدفئة شرفة المنزل ، سنحصل على العديد من المزايا:

• بادئ ذي بدء - حركة آمنة على الدرج في أي طقس ؛
• لا حاجة للحفاظ على الشرفة نظيفة وتنظيفها في الوقت المناسب ؛
• تقليل تكلفة إصلاحه.

بالطبع ، لا توجد طريقة تدفئة مجانية ، وأثناء التشغيل سيتعين عليك دفع فواتير إضافية للكهرباء أو مصدر آخر للطاقة. لكن سلامة وصحة الأحباء تستحق كل هذا العناء.
