نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

افتح

مبدأ التشغيل

رسم تخطيطي لنظام تدفئة من النوع المفتوح

أنظمة التسخين المفتوحة مستقلة ، لأن المبرد يدور عبر الدائرة نتيجة للضغط الطبيعي ، دون استخدام مضخة دورانية. كقاعدة عامة ، يمكن استخدام غلايات الوقود الصلب ، بما في ذلك الغلايات المولدة للغاز ، وكذلك المواقد والمدافئ ذات الغلاف المائي (خزانات لتسخين المياه) كسخان في مثل هذه الحالات.

من خلال عدد الدوائر ، يمكن أن يكون المخطط إما أحادي الأنابيب أو ثنائي الأنابيب ، ولكن من الضروري ملاحظة منحدر أثناء التثبيت بنسبة 0.01 ٪ من نقطة بداية إمداد المبرد. نظرًا لصعوبة إجراء مثل هذه الحسابات ، يمكننا المتابعة من حسابات المنحدر من 8-10 مم لكل متر طولي.

خزان توسيع مفتوح من الصلب

للتشغيل العادي لمثل هذه الدائرة ، يجب أن يكون خزان التمدد فوق أنبوب إمداد سائل التبريد الأفقي من أجل إنشاء ضغط العمود. أي أن الماء الساخن من المرجل يدخل الدائرة أثناء التمدد.

ولكن عندما يتجاوز الضغط القاعدة ، يتم تفريغه ببساطة في خزان التمدد ، وعندما يبرد المبرد ، نتيجة لضغط العمود ، فإنه يعود مرة أخرى إلى الدائرة. عادة ما يتم تثبيت هذه الحاويات في المنازل الخاصة في العلية.

إن دوران الماء في مثل هذه الأنظمة بطيء جدًا ، لكن هذا يسمح بالتسخين المنتظم للأنابيب ، والتي يجب أن يكون قطرها في مثل هذه الحالات 40 مم على الأقل. لهذا السبب ، غالبًا ما تكون هذه الدوائر مصنوعة من الفولاذ ، على الرغم من أنها يمكن أن تكون مصنوعة أيضًا من مادة البولي بروبيلين.

إدخال مضخة الدورة الدموية. صورة فوتوغرافية

لكن التعليمات لا تتداخل على الإطلاق مع تركيب مضخة مساعدة في نظام مستقل من النوع المفتوح لزيادة الكفاءة. كما ترى في الصورة العلوية ، يوجد على الأنبوب الرئيسي صمام إغلاق بين شوط المضخة.

يتم حظره ، ويبدأ الماء في التحرك عبر مضخة الدوران ، وعند حدوث انقطاع طارئ للتيار الكهربائي ، يتم فتح الأنبوب الرئيسي ويتم حظر السكتة الدماغية. تؤثر زيادة معدل دوران المبرد بشكل كبير على كفاءة تدفئة المكان.

مزايا

تتمثل الميزة الرئيسية لنظام النوع المفتوح أحادي الأنبوب أو ثنائي الأنابيب في استقلاليته الكاملة عن ناقلات الطاقة التابعة لجهات خارجية (خطوط الطاقة أو الديزل أو مولدات الطاقة المكربنة).
تركيب الأنظمة المفتوحة لا يتطلب معرفة خاصة وكذلك رخصة أو تصريح لتركيب وتوصيل غلاية غاز أو كهربائية.
غلايات أو مواقد الوقود الصلب ، كقاعدة عامة ، متواضعة في استخدام الوقود - بالإضافة إلى الفحم والحطب ، يمكن أن تكون أي مواد عضوية في حالة جافة.

عيوب

يمكن أن يتجمد الماء الموجود في خزان التمدد ، لذلك يجب عزله ، لكن يُمنع منعًا باتًا إضافة مادة مانعة للتجمد حتى لا يتجمد السائل.
عندما تتشكل الجيوب الهوائية في هذه الأماكن ، تتعرض الأنابيب للتآكل ، لأن الضغط الطبيعي غير قادر على دفع الهواء من خلالها. للتخلص من الانسدادات ، يجب ضخ الماء في الدائرة حتى يهرب كل الهواء.
انخفاض الكفاءة.

مغلق

مبدأ التشغيل

مخطط أنظمة التدفئة المغلقة

تعمل الأنظمة المغلقة في معظم الحالات على غلايات تسخين الغاز والكهرباء والديزل والوقود الصلب وتعتمد بشكل مباشر على الكهرباء. بغض النظر عن نوع الوقود الذي تعمل عليه الغلاية نفسها ، تعمل مضخة الدوران حصريًا بمساعدة الكهرباء.

ومع ذلك ، فقد اكتسبت هذه الأنظمة قبولًا وشعبية عالمية نظرًا لكفاءتها العالية وموثوقيتها ، فضلاً عن طريقة التحكم الآلي - في حالات الطوارئ على خطوط الطاقة ، يمكن أن يصبح مولد الديزل أو المكربن مصدرًا للكهرباء.

خزان التمدد مغلق من النوع

يعمل هذا النظام على مبدأ نزع الهواء أو الضبط التلقائي للضغط المستمر باستخدام خزان تمدد خاص مغلق بإحكام. تتكون هذه الحاوية من قسمين ، يفصل بينهما غشاء من المطاط المقاوم للحرارة.

يوجد في حجرة واحدة هواء أو نيتروجين (إذا تم الحقن بواسطة الشركة المصنعة) ، ويدخل المبرد إلى الحجرة الثانية من خلال صمام الأمان إذا تجاوز ضغطه الحد المعين. عندما يبرد المبرد ، ينخفض الضغط في النظام ويضغط الغاز على السائل المتراكم هناك مرة أخرى إلى الدائرة من الخزان.

مزايا

يمكن تركيب خزان التمدد في مثل هذه الأنظمة في أي مكان (أعلى أو على مستوى أو أسفل دائرة التسخين) - على أي حال ، فإن المضخة الكهربائية مسؤولة عن تدوير السائل.
لا حاجة للتحكم في حجم المبرد في النظام (يتم ضبطه تلقائيًا).
يمكنك تطبيق مانع التجمد لإلغاء إمكانية فك تجميد النظام.
يمكن استخدام الغلايات الاحتياطية لتسخين الدائرة ، على سبيل المثال ، بالإضافة إلى غلاية الغاز الرئيسية ، وتركيب وقود صلب أو وحدة كهربائية. أيضًا ، يمكن أن تعمل كل هذه السخانات معًا كمجموعة.
يتم ضبط جميع معلمات النظام تلقائيًا ، وبالتالي ، يمكن تركها بدون مراقبة لفترة طويلة من خلال ضبط الوضع الذي تريده.

أنظمة التدفئة أحادية الأنابيب في خروتشوف. دائرة التسخين - الالتفافية.

مخطط التدفئة أحادي الأنبوب المستخدم في منازل خروتشوف له عيب كبير كان علي مواجهته. يتم تنفيذ نظام تسخين أحادي الأنبوب مزود بإمداد بالماء الساخن من خلال رافع واحد تُركب عليه بطارية المبرد في الغرفة ، ويعود بطريقة أخرى بدرجة حرارة سائل تبريد أقل بكثير من خلال بطارية التدفئة في المطبخ.

إن وجود دائرة تسخين أحادية الأنبوب متاحة ، في رأيي ، فإن الخيار الصحيح الوحيد لتوصيل بطاريات الرادياتير سيكون دائرة باستخدام مسار جانبي. من أجل عدم تجاوز قطر أصغر يضمن مرور المبرد عبر البطارية نفسها ، من الضروري تثبيت صمام كروي إضافي عليه. وبالتالي ، سيبدو مخطط تسخين المياه باستخدام الالتفافية كما يلي:

دائرة التسخين - الالتفافية.

يوضح مخطط التسخين باستخدام تجاوز أننا لم نقلل قطر الناهض الرئيسي. من خلال فتح الأمريكيين 2 و 3 ثم إغلاق الصمام الكروي 1 ، نحصل على تدفق سائل التبريد بالكامل بأقصى ضغط (للدفع عبر أكثر من 8 أقسام من المبرد التدفئة) يمر عبر بطارية التسخين. تتمثل نقطة الضعف في هذا المخطط في الحاجة إلى زيادة موثوقية الصمام الكروي 1 (جودة المنتج) ، لأنه إذا فشل ، فسيكون من الضروري إيقاف تشغيل الناهض بالكامل. تم تصنيع الصمامات الكروية 2 و 3 على شكل أمريكيين وتسمح لك بتركيب البطاريات أو تفكيكها أو استبدالها بسرعة في أي وقت عن طريق فصلها عن نظام التدفئة المركزي أحادي الأنبوب.

نصائح لتقليل تكاليف التدفئة

بالإضافة إلى تحديث منشآت التدفئة المستقلة ، يمكن اتخاذ عدد من الإجراءات ، والتي ستؤدي نتيجتها إلى انخفاض تكاليف التشغيل الحالية ودفع تكاليف الإسكان والخدمات المجتمعية. بالنظر إلى المخطط المحدد لنظام التدفئة في خروتشوف ، فإن تركيب عدادات الحرارة في الشقة غير عملي. وذلك لعدم وجود الناهض المركزي أي. حتى بالنسبة للشقة المكونة من غرفة واحدة ، سيتعين عليك تثبيت ثلاثة عدادات على الأقل - في الحمام وفي المطبخ وفي غرفة المعيشة.

يمكن أن تتراوح التكلفة الإجمالية لتركيب جهاز واحد من 25 إلى 30 ألف روبل.المخرج من هذا الموقف هو تثبيت عداد منزلي مشترك. سيأخذ في الاعتبار كمية الطاقة الحرارية المستهلكة للمبنى بأكمله. لحسن الحظ ، فإن المخطط المركزي ، المميز لجميع أنواع تسخين خروتشوف ، يسمح بذلك. كوظيفة إضافية ، يمكن توفير وضع لضبط إمداد المبرد حسب درجة الحرارة الخارجية.

بالنسبة لدائرة التدفئة المركزية لمبنى خروتشوف المكون من خمسة طوابق ، يمكنك تثبيت رافع موازنة. ستؤدي وظائف توزيع المبرد بالتساوي على جميع طوابق المنزل. ومع ذلك ، ما هو المشروع الذي يتم تنفيذه فقط بالاتفاق مع مكتب الإسكان ، لأنه ينتمي إلى فئة تغيير مبدأ توفير الماء الساخن.

إذا تم تركيب أنابيب ومشعات فولاذية قديمة في المنزل ، يوصى بإجراء التنظيف الكيميائي والميكانيكي الدوري. قبل ذلك ، يجب على الاشتراكيين أن يدرسوا بعناية مخطط التدفئة لمنزل خروتشوف المكون من خمسة طوابق من أجل وضع خطة عمل. ينصح بتنظيف شقق الطوابق العليا. نتيجة لذلك ، ستتحسن نفاذية المبرد عبر الأنابيب والمشعات.

تم توفير بعض مخططات أنظمة التدفئة في خروتشوف وترتيبها للتركيب الخفي للمشعات. طريقة التثبيت هذه فعالة فقط إذا كانت الجدران الخارجية معزولة.

كنوع بديل للتدفئة ، يمكنك مشاهدة الفيديو حول تركيب عناصر التسخين الكهربائي في المشعات.

استبدال أنابيب الصرف الصحي

كقاعدة عامة ، يتم استبدال قاع الصرف الصحي والأنابيب وفقًا لنفس مبدأ السباكة. على أي حال ، عليك أن تبدأ بإجراء الحسابات والتخطيط لشبكات الصرف الصحي المستقبلية.

تخطيط أنابيب الصرف الصحي البلاستيكية

ثم يمكنك المتابعة إلى عمليات السباكة:

عندما يتم قطع المياه ، يتم تفكيك المجاري القديمة. وكذلك تركيبات السباكة

بالنسبة إلى المرحاض ، من الصعب إزالته ؛ لهذا ، أولاً ، باستخدام مفتاح ربط قابل للتعديل ، تحتاج إلى فصل الخراطيم عن الخزان ؛ يمكن تفكيك الأنابيب الموجودة بعيدًا عن الناهض بالحليب ، ويتم قطع الأنابيب القريبة بعناية باستخدام مطحنة ؛ فأنت بحاجة إلى تأرجح الأجزاء القديمة وإخراجها من نقطة الإنطلاق ، بينما من المهم عدم إتلاف المقبس ؛ يتم إدخال حشية مطاطية في العنصر الأخير ، ويتم تغليف المفصل بمركب مانع للتسرب ؛ نظرًا لأن المرحاض يعتبر النقطة الأولى لاستهلاك المياه ، فيجب إجراء تركيب نظام صرف صحي جديد منه. يجب معالجة الوصلة المتكونة بين الأنبوب والمرحاض بعناية باستخدام مادة مانعة للتسرب أو مركب سيليكون.

سيتم توصيل أنبوب في موقع كل مفصل ، فقط من المهم منع الكسور ؛ وفقًا لنفس المبدأ ، يتم تغيير أنابيب الصرف الصحي ، والتي يتم تحويلها إلى نقاط أخرى لاستهلاك المياه.

يوصى بالقراءة: ما هو الصرف الصحي المستقل؟

لفهم العملية بشكل أفضل ، يمكنك مشاهدة استبدال المجاري في الشقة بيديك ، وهو مقطع فيديو يتم فيه شرح كل شيء بوضوح.

من الضروري جعل منحدر الأنابيب يساوي درجتين باتجاه الناهض. إذا كنت تخطط للقيام بأعمال السباكة ، فمن الأفضل تغيير أنابيب الصرف الصحي وإمدادات المياه والتدفئة على الفور.

ميزات تصميم دائرة التدفئة

توجد صمامات مختلفة في دائرة التسخين خلف وحدة المصعد. لا يمكن الاستهانة بدورهم ، لأنهم يجعلون من الممكن تنظيم التدفئة في المداخل الفردية أو في المنزل بأكمله. في أغلب الأحيان ، يتم ضبط الصمامات يدويًا بواسطة موظفي شركة الإمداد الحراري ، إذا دعت الحاجة إلى ذلك.

في المباني الحديثة ، غالبًا ما تستخدم عناصر إضافية ، مثل المجمعات ومقاييس الحرارة للبطاريات وغيرها من المعدات.في السنوات الأخيرة ، تم تجهيز كل نظام تدفئة تقريبًا في المباني الشاهقة بأتمتة لتقليل التدخل البشري في تشغيل الهيكل (اقرأ: "أتمتة أنظمة التدفئة المعتمدة على الطقس - حول الأتمتة وأجهزة التحكم في الغلايات مع أمثلة"). تتيح جميع التفاصيل الموصوفة تحقيق أداء أفضل وزيادة الكفاءة وتمكين توزيع الطاقة الحرارية بشكل متساوٍ في جميع أنحاء الشقق.

تدفئة مركزية

بالإضافة إلى التسخين غير المتكافئ ، فإن مخطط تدفئة خروتشوف به عيوب خطيرة أخرى:

عدم القدرة على تنظيم إمداد المبرد في سخانات مختلفة (السبيل الوحيد للخروج هو تثبيت ممرات جانبية لكل مشعاع) ؛

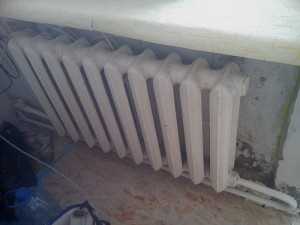

بطاريات التسخين القديمة المتصلة بالدائرة بسبب التآكل المادي مغطاة بمقياس الجير من الداخل ، ولا يمكنها العمل بشكل كامل ، حيث يتم حظر الدوران الطبيعي لسائل التبريد بسبب الانسدادات والقياس.

من المنطقي للغاية استبدال أجهزة التدفئة في جميع الشقق المتصلة بنفس المصعد.

سيؤدي تركيب أجهزة تدفئة جديدة في جميع الطوابق إلى مبلغ دائري ، ولكن مثل هذه الإجراءات ستعطي نتيجة ملموسة على الفور.

كيف هو نظام التدفئة في خروتشوف

حتى يومنا هذا ، يشغل خروتشوف حصة كبيرة من المساكن - وهي منازل تم بناؤها كحل مؤقت لمشكلة الاستيطان الحضري. لا تتميز جودة الحياة في خروتشوف بالراحة والراحة ، مع مراعاة التآكل الطبيعي للمبنى على مدار سنوات عديدة من التشغيل. في الوقت نفسه ، يضطر السكان إلى تحمل مشاكل أخرى ، بما في ذلك رداءة التدفئة خلال موسم البرد.

يتم تسخين معظم منازل خروتشوف بواسطة أجهزة التدفئة القديمة التي لا تحتوي على تبديد مناسب للحرارة ولا تتكيف بشكل جيد مع وظائفها في نظام التدفئة. لذلك ، يلجأ سكان هذه المنازل إلى طرق مختلفة لتحسين جودة تدفئة شققهم.

طرق التدفئة البديلة في خروتشوف

يجب أن يؤخذ في الاعتبار أن التسخين المستقل ليس بهذه البساطة. يحتاج مالك شقة في خروتشوف إلى الحصول على الكثير من التصاريح ، وهذا الخيار لتحسين نظام التدفئة ليس دائمًا واقعيًا. يُحرم سكان منازل خروتشوف من الحصول على تصاريح للتدفئة الفردية بسبب الضغط الرئيسي المنخفض في الدائرة ، وعدم امتثال المداخن للمعايير المطلوبة ، وانتهاك معايير السلامة من الحرائق ، وما إلى ذلك.

لا يكون تركيب مدفأة بغطاء مائي منطقيًا إلا إذا كان سخان المياه سيتم تركيبه في مصدر آخر وسيكون الموقد بمثابة جهاز التدفئة الرئيسي فقط. بادئ ذي بدء ، هذا حساب اقتصادي - يجب أن يكون نظام التدفئة هو نفسه إمداد الغلاية. للسبب نفسه ، لا ينصح باستخدام مدفأة كمصدر وحيد للحرارة ، لأن الكفاءة والقدرة على تنظيم حرارة الموقد أقل بكثير من ناتج الغلاية. هذا مجرد حل مؤقت - على سبيل المثال ، إذا لم يكن هناك مساحة لغرفة المرجل ، ولكن في المستقبل سيكون من الممكن تركيب غلاية غاز في المطبخ أو في الحمام.

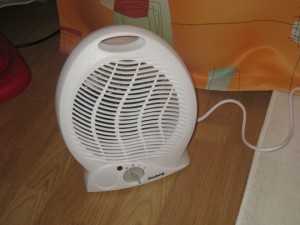

عند اختيار استخدام أجهزة تسخين إضافية تعمل بالكهرباء في خروتشوف ، يجب التأكد من أن الأسلاك يمكنها تحمل الأحمال العالية.

باستخدام التوصيات الواردة في المراجعة ، سيتمكن مالك الشقة في مبنى خروتشوف المكون من خمسة طوابق من تحسين نظام التدفئة وتحقيق ظروف درجة حرارة مريحة في منزله. لا تنسى الصيانة الدورية لنظام التدفئة والتي يجب القيام بها من وقت لآخر. سيساعد على إطالة عمر أجهزة التدفئة المثبتة في الشقة والحفاظ على معدلات نقل الحرارة المحققة.

تدفئة المباني السكنية

يجب توصيل سترة الماء وفقًا لقواعد نظام التدفئة المفتوح ، وبالتالي لا يمكنها تشغيل التدفئة الأرضية أو سخانات اللوحة. على الرغم من أن بعض الغلايات مزودة بحماية ضد درجة حرارة الماء الزائدة ، إلا أنها تتطلب أيضًا اتصالاً رسميًا بنظام مفتوح.

تركيب نظام التدفئة

بالطبع هذا لا يستبعد إمكانية التعاون مع التثبيت المغلق ، لكنه يتطلب تركيب مبادل حراري يفصل دائرة المرجل عن الرادياتير وتوسيع نظام التحكم. لتركيب سترة مائية ، يجب ألا نقوم فقط بتوصيل أنظمة الإمداد بالمياه والصرف الصحي: ملء النظام وتصريف المياه من فيضان الوعاء المفتوح حتى يتمكن النظام من حماية التركيب من الحرارة الزائدة. يفتح هذا النظام ترموستات يتحكم فيه الصمام ويتدفق من خلاله الماء. يبرد عباءة الموقد ويستنزفها في البالوعة.

يفعل كل مالك كل شيء للتأكد من أن منزله يتمتع بما يكفي من الراحة والدفء والراحة. خاصة إذا كان منزل ريفي أو كوخ أو مجرد كوخ صغير. الحقيقة هي أن هذه ليست شقة جيدة التجهيز تقع في كتل المدينة ، يمكنك أيضًا أن تتذكر شقق خروتشوف وحيث تقوم المرافق بكل شيء.

في حالة المنزل الخاص ، تبرز أسئلة تتعلق بالتفكير من خلال الاتصالات ، وكيفية التوصل إلى مخطط لتركيب نظام التدفئة ، وكذلك إمدادات المياه والصرف الصحي. هذه كلها مسؤولية المالك ويجب أن يتم ذلك في المرحلة التي لا يزال فيها المنزل قيد التصميم.

في حالة وجود منزل مبني بالفعل ، يرتبط تركيب الاتصالات بمشاكل خطيرة ، مالية وتنظيمية.يمكن بالطبع تثبيت التدفئة ، ولكن لا يمكن تنفيذ جميع مخططات أنظمة التدفئة.

ثانيًا ، نتيجة لذلك ، يمكن أن يتغير الجزء الداخلي للمنزل بشكل خطير. عندما يتم التفكير في الاتصالات الهندسية عند تصميم المنزل ، لا يتم انتهاك الجماليات ، وإذا لزم الأمر ، سيكون الوصول إلى جميع الأنظمة مجانيًا لصيانتها.

تركيب وصلة العبور والصمامات الكروية

يجب أن تكون أقسام أنبوب DHW التي سيتم توصيل سكة المنشفة المسخنة بها متصلة ببعضها البعض باستخدام وصلة عبور. إن الحاجة إلى هذا العنصر المعقد واضحة:

من الأفضل إجراء الاتصال بالتجاوز من الأنابيب غير القابلة للصدأ.

في حالة حدوث عطل في تشغيل الملف ، لن تكون هناك حاجة لزيارة مكتب الإسكان لتقديم طلب لإغلاق جديد للمياه ؛
لا يتعين تنفيذ العمل على تركيب وتوصيل سكة مناشف ساخنة في الوقت المحدد بدقة ، حيث تم إيقاف تشغيل الماء.

هذا ينطبق بشكل خاص على أولئك الذين ينتظرون استبدال سكة المنشفة الساخنة في "خروتشوف" بمفردهم وبدون خبرة كافية.

كيف يتم ترتيب الالتفافية (الشكل 1)؟ إذا أصبح من الضروري إيقاف تشغيل سكة المنشفة المسخنة لاحقًا للإصلاح ، يكفي إغلاق الصمامات الكروية عند مدخل ومخرج تدفق المياه من الملف. سيسمح الصنبور المفتوح الموجود على العبور بعدم حرمان زملاء المنزل من الماء الساخن أثناء استبدال الملف أو إصلاحه.

ما تحتاجه لتثبيت تجاوز:

ثلاثة صمامات كروية
أقسام الأنابيب بالطول المطلوب ؛
عناصر التوصيل: المحملات التي يبلغ قطرها المقابل لقطر خط الأنابيب ، 2 قطعة ؛
مفتاح براغي قابل للتعديل.

قم بتركيب المحملات في نهايات الأنبوب المؤدي إلى نظام إمداد الماء الساخن بحيث يمكن وضع قطعة من الأنابيب بينها ، لتوصيل تدفق المياه فيها.
قم بتوصيل قطعتين قصيرتين من الأنابيب بصمام كروي وقم بتثبيت هذا الهيكل بين فروع المحملات. يجب أن تكون الوصلات الملولبة محكمة الغلق بشريط FUM أو لف من الكتان. رافعة مفتوحة.
قم بتركيب صمامات كروية على الأطراف الحرة المتبقية من المحملات ، والتي سيتم فيما بعد توصيل سكة المنشفة المسخنة بها. انقل الصمامات إلى الوضع "المغلق".

مع هذا الوضع من الصنابير الثلاثة ، سيمر الماء عبر العبور دون الدخول إلى ملف سكة المنشفة المسخن.

مخططات التدفئة التي تحددها الأنابيب

يكمن الاختلاف بين أنظمة التدفئة هذه في مبادئ توصيل أجهزة التسخين بالغلاية. يمكن أن يكون اتصالًا تسلسليًا أو أحادي الأنابيب ، متوازيًا أو ثنائي الأنابيب وشعاعيًا ، وهو أيضًا مجمع.

نظام التسخين المتتابع

في نظام التسخين ذي الأنبوب الواحد ، يدخل المبرد الساخن جميع أجهزة التسخين بالترتيب ، وفي كل منها يطلق جزءًا من الحرارة. مخططات الأسلاك لأنظمة التدفئة هي الأبسط ، وأقل المكونات والمواد المطلوبة لتنفيذها.

نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

العيب الرئيسي لهذا النظام هو أن كمية الحرارة المنبعثة تتناقص اعتمادًا على زيادة المسافة من المرجل.

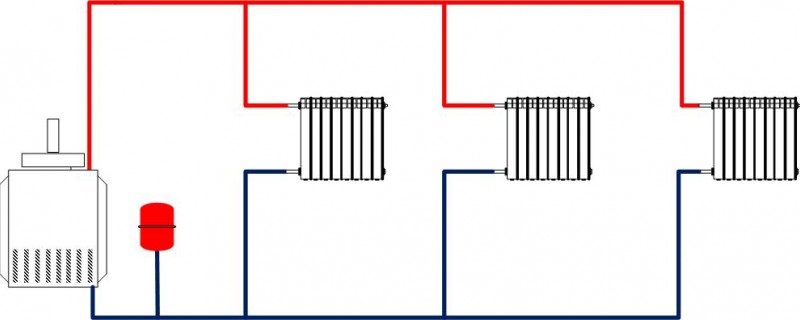

مخطط التدفئة مع أنبوبين

في نظام التسخين هذا ، يوجد أنبوبان مناسبان لكل سخان - مع مبرد ساخن ، ومباشر ، وبالفعل مزود بمبرد بارد. النظام له مزايا لا شك فيها ، ولكن يتم "دفع ثمنها" من خلال مجموعة مزدوجة من الأنابيب الموضوعة في المنزل.

نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

نظام تدفئة مشع

يختلف هذا النظام عن الأنظمة الأخرى في أنه يتم وضع زوج منفصل من الأنابيب لكل سخان - سواء التيار المباشر أو العكسي. ثم يتقاربون بالقرب من الغلاية على أمشاط خاصة. الطول الإجمالي للأنابيب أطول منه في نظام ثنائي الأنابيب.

لم يتم عمل وصلات في هذه الأنابيب وهي متوازنة قبل تشغيلها. بمعنى ، يتم ضبط معدل تدفق المبرد لكل حلقة على حدة.

نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

يحل هذا النظام المشكلات المتعلقة بتنظيم نقل الحرارة لكل سخان في نظام أنبوب واحد. تحتوي كل بطارية على صمامات إيقاف وبمساعدتها يتم تنظيم تدفق المبرد من خلالها.

بالإضافة إلى ذلك ، يتم إجراء تحويلة على شكل أنبوب جانبي بقطر أصغر. تحافظ هذه التحويلة على تداول السائل حتى إذا كانت الصنابير على البطارية مغلقة تمامًا.

نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

تدابير إضافية

حتى بعد تركيب بطاريات تدفئة جديدة للشقة ، وتعتمد الأسعار على نوعها ، قد يلاحظ سكان خروتشوف عدم كفاية كفاءة التدفئة المركزية.

أنظمة التدفئة أحادية الأنابيب في خروتشوف. مخطط التدفئة - تجاوز

يجب ضبط نظام توزيع الهواء الساخن بحيث يتم تسخين الغرف بهواء كافٍ عند أدنى درجة حرارة ممكنة ويتدفق خارج الموزعات دون التسبب في اندفاع ملحوظ. سيتم الشعور بتدفق الهواء المفرط على أنه شعور بعدم الراحة ، والذي يتفاقم بسبب زيادة الضوضاء في التركيب.

يجب تحديد معلمات تسخين الموقد - درجة الحرارة وتدفق الهواء - في تصميم التركيب ، لكن التعديلات ضرورية أثناء الاستخدام بسبب التغيرات المتوقعة في ظروف التشغيل. لن يوفر هذا حتى مروحة كبيرة جدًا.

تدفئة مستقلة في خروتشوف

من أجل حل مشكلة البطاريات الباردة وانخفاض درجة حرارة الهواء في خروتشوف جذريًا ، يمكن لمالك الشقة تنفيذ مشروع تدفئة مستقل. ينص المشروع على تركيب غلاية منفصلة في الشقة وتوافر مشروع جيد التصميم ينظم الشروط الفنية التي سيعمل من أجلها نظام التدفئة المستقل.

إذا كان تسخين الموقد غير كافٍ ، فيجب زيادة درجة حرارة هواء التدفئة أو شدة تدفقه. لذلك ، يجب أن يحتوي المنزل الذي يتم تسخينه بواسطة مدفأة على عزل حراري جيد جدًا: لن يوفر ذلك الوقود فحسب ، بل يوفر أيضًا مزيدًا من الراحة لمستخدمي التدفئة. هذا يقلل من الطلب على الحرارة أثناء الصقيع الشديد وخلال الفترات المتبقية من موسم التدفئة ، مما يقلل من أهم معايير التدفئة ، أي درجة الحرارة وتدفق الهواء.

يعتمد تعديل قوة التسخين على الظروف الفعلية ، والتي نحصل عليها بشكل أساسي من خلال تغيير شدة الاحتراق في الموقد مع الحفاظ على التدفق المستمر. ومع ذلك ، في بعض الأحيان يكون من الضروري ضبط كمية الهواء ، على سبيل المثال ، الإعداد الأولي للتدفق أو إيقاف تشغيل التدفئة في بعض الغرف.

يتم اختيار مرجل خروتشوف وفقًا لمساحة الشقة.

غالبًا ما يكفي جهاز بقوة 7-8 كيلو واط لتدفئة شقة من غرفتين بمساحة ستين مترًا مربعًا. وفقًا للوائح ، يجب أن تحتوي الغلاية على غرفة احتراق مغلقة ، وأن تكون مزودة بمدخنة متحدة المحور ويتم تركيبها وفقًا للتوصيات المحددة من قبل الشركة المصنعة.

لهذا الغرض ، يتم تثبيت المخمدات على فروع منفصلة لنظام خطوط الأنابيب. تسمح لك الألسنة الدوارة ، المخفية في الأنابيب الموجودة في السقف أو خلف الشاشات على الجدران ، جنبًا إلى جنب مع الأشرطة المرنة ، بتبليل أو زيادة تدفق الهواء. تُستخدم أجهزة Anemostats للتحكم الدقيق في التدفق ، أي ناشرات بفتحة قابلة للتعديل يتدفق من خلالها الهواء.

مخطط التدفئة مع أنبوبين

ملحوظة. يزيد الاختناق المفرط لتدفق الهواء من ضجيج تدفق الهواء ، وهو أمر غير مرغوب فيه ، خاصة في غرفة النوم. عادةً ما يتم اختيار ملحق الموقد لقوته ومظهره. من الناحية النظرية ، يجب أن تتوافق القوة المقدرة للموقد مع الطلب على الطاقة الحرارية في مبنى معين. ومع ذلك ، فإن الموقد ليس غلاية غازية ، ويكاد يكون من المستحيل الحفاظ على الطاقة المقدرة باستمرار.

تحويل كفاف

بالإضافة إلى المرجل ، يجب تحويل الدائرة الحالية. يمكن توصيل بطاريات التسخين والمشعات الجديدة بها ، والتي يتم ربطها بخط أنابيب وفقًا لمخطط التدفئة. اعتمادًا على ناتج الحرارة المطلوب ، يمكن استخدام مشعات منخفضة مثبتة أسفل عتبة النافذة ، بالإضافة إلى مشعات قياسية في دائرة التسخين.

نظرًا لحقيقة أنه لتشغيل الموقد يحتاج إلى عمل يتعلق بإطلاق النار والحفاظ على الحريق ، نحتاج أيضًا إلى الانتباه إلى الميزات التالية للخرطوشة ، والتي تؤثر على راحة العمل. حجم غرفة الاحتراق

في غرفة أكبر ، من غير المحتمل أن تضيف وتوفر الحرارة لفترة أطول من غرفة صغيرة. يجب أن يضمن التركيب الموجود في المدخنة أن المدخنة مغلقة.

بالإضافة إلى الهواء الذي يتم توزيعه حول المنزل بعد التسخين ، يجب أيضًا تضمين الموقد في ما يلزم لعملية الاحتراق. من خلال موزعات الهواء ، يدخل الهواء الغرفة التي توجد بها المدفأة ، ثم تحت المدفأة من خلال الفتحة الموجودة أسفل باب المدفأة. يتم توفير الهواء مباشرة خارج المنزل تحت المدفأة. . بغض النظر عن القيم الجمالية ، يجب ضمان عزل حراري جيد للخرطوشة حتى لا تسخن العلبة.

تركيب مشعات التدفئة ثنائية المعدن بيديك.

حتى قبل تثبيت مشعات التدفئة في شقة بأيديكم ، من الضروري تحديد معلمات التثبيت. لتثبيت المبرد الذي يعمل فقط على مبدأ الحمل الحراري ، فإن المسافات التكنولوجية التالية مطلوبة:

من الأرضية إلى المبرد 10-15 سم - توفير فجوة لتدفق الهواء.
وبالمثل ، من المبرد إلى عتبة النافذة 10-15 سم - توفير فجوة لتدفق الهواء إلى الخارج.
المسافة من الجانب الخلفي للجدار 3-5 سم دون مراعاة العزل الحراري المركب على الحائط قبل التركيب.

كما ذكرنا سابقًا ، سيتم تركيب مشعات ثنائية المعدن (إيطاليا). قبل أن نقوم بتوصيل مشعات التدفئة بالشبكة العامة ، من الضروري تصريف المبرد من نظام التدفئة المركزية. تم إغلاق هذه العملية في حالتي من خلال إبرام اتفاق مع ZhEK في تاريخ معين ودفع إيصال.

قال أحد موظفي ZhEKa ، الذي ظهر في الصباح ، إن كل شيء جاهز ويمكنك البدء.

بادئ ذي بدء ، نقوم بتثبيت طقم الجسم للبطارية. للقيام بذلك ، نحتاج إلى 3 مقابس عبر الفتحات لتوصيل امرأتين أمريكيتين مدخلين وواحدة للتركيب على الجانب الأيسر العلوي من صنبور Mayevsky ، مما يساعد على نزيف الهواء عند بدء تشغيل النظام. في الجزء الأيسر السفلي ، سنقوم ببساطة بتثبيت كعب. نقطة مهمة للغاية ، بالنسبة لي ، هي استخدام السحب واللصق فقط للوصلات الملولبة ولا يوجد شريط فوم بأي حال من الأحوال ، والذي أعتبره الحلقة الأضعف عند الاستخدام. بعد تجميع طقم الجسم لبطارية التسخين (ثنائية المعدن) ، نبدأ العمل الفعلي على الناهض. كما ترى في الصورة أدناه ، نبدأ العمل بقطع بطارية الحديد الزهر نفسها بمطحنة (قطع 1 و 3) ، ثم إزالتها والبدء في قطع الناهض من النقطة 2. والآن نأخذ مفتاحي ربط ، أحدهما الذي نحمل منه الأنبوب المتجه إلى الجار من الأعلى ونفك الجزء الثاني من الأنبوب الذي لا نحتاج إليه ، والذي توجد عليه الرافعة القديمة (الرافعة غير العاملة). ثم الأمر كله يتعلق بالتكنولوجيا ، قمنا بقص الخيط عند نقاط القطع 2.3 باستخدام lerka وقمنا بتجميع هيكل من نقطة الإنطلاق وأسلاك التمديد والصمامات الكروية ، اثنان منها مع أمريكي (يظهر على الجانب الأيمن من الصورة أدناه ). بعد أن نقوم بتجميع كل شيء ، نعلق مشعاع تدفئة ثنائي المعدن ونطعم الأمريكيين برفق عن طريق تثبيته ، على سبيل المثال ، على الكتب أو أي حامل آخر عند استخدام مستوى المبنى. الآن يمكننا تحديد نقاط تركيب المبرد على الحائط. نقوم بإزالة المبرد وفي النقاط المشار إليها نقوم بعمل ثقوب للمسامير باستخدام المثقاب ، حيث نقوم بعد ذلك بربط قوس قياسي 170 ملم. يمكن تعديل المسافة من الحائط عن طريق لف / فك الحامل. بالإضافة إلى ذلك ، يمكنك استخدام شاشات مشعات التدفئة التي يتم تثبيتها على الحائط قبل تركيب البطارية وتعكس الحرارة مرة أخرى إلى الغرفة دون السماح بتسخين الحائط.

نعم ، لم أنس بعد ، مداخل بطارية التسخين لها مسافة خاصة بها بين المحاور ، وهي في حالتي 50 سم. لذلك ، عند تجميع نظام تدفئة مع ممر جانبي وصنابير صادرة ، يجب أخذ هذه المعلمة في الاعتبار ، والمسافة بين محاور المرأة الأمريكية ستكون بالمثل 50 سم.

نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

هذا يكمل تركيب بطاريات التدفئة في الشقة ويتطلب فقط تنظيف أنابيب التدفئة والطلاء اللاحق. يمكن رؤية ما حدث نتيجة لذلك في الصورة أدناه.

نظام تدفئة في مخطط خروتشوف ، جهاز تدفئة لمبنى من خمسة طوابق

حساب أقسام المبرد. تبديد حرارة المشعات.

قبل إجراء الحسابات ، من الضروري التأكد من اكتمال العوامل الأخرى التي تؤثر على توفير الحرارة ، مثل العزل الخارجي والاستبدال بنوافذ ومنحدرات جديدة.

لحساب أقسام المبرد ، نحتاج إلى البيانات الأولية:

قوة قسم واحد من المبرد (تبديد حرارة المشعات).
منطقة غرفة ساخنة.
ناتج الحرارة المطلوب لكل متر مربع من الغرفة.

بالنسبة لحالتي (المشعات المقطعية) ، تبلغ قوة قسم واحد من المبرد (تبديد حرارة المشعات) 180 واط وتبلغ مساحة الغرفة المسخنة 15 مترًا مربعًا. وفقًا لـ SNiP ، يلزم 100 واط من الطاقة الحرارية لكل متر مربع من الغرفة. نحصل على الصيغة:

عدد أقسام المبرد = 15 (مساحة الغرفة) × 100/180 (قسم تبديد الحرارة)

نحصل على قيمة عدد أقسام المبرد تساوي 8.3. قمنا بتقريب هذه القيمة إلى الأعلى والحصول على القيمة 9 ، وبالنظر إلى حقيقة أن الشركات المصنعة بالغت في تقدير قيمة الطاقة للقسم قليلاً ، فقد قررت إضافة قيمة أخرى. وبالتالي ، بالنسبة لغرفتي ، فإن عدد أقسام المبرد للتدفئة يساوي 10. عند حساب أقسام المبرد ، لم أضع في الاعتبار حقيقة أن أرضية دافئة ستُصنع في المطبخ ، لأنها لم تُصنع للتدفئة ، ولكن للحصول على درجة حرارة مريحة.

بعد تجفيف الأرضيات المغمورة بالمياه واستبدال مشعات التدفئة ، تمكنت من البدء في وضع الصفائح الخشبية في الغرف.

كيف هو نظام التدفئة في خروتشوف

تدفئة مركزية

يتم تنفيذ نظام التدفئة المركزي في خروتشوف باستخدام أنابيب مشعاع أحادية الأنبوب. وفقًا للمخطط ، يتم توزيع المبرد على طول المحيط ، بدءًا من الطابق الخامس. أثناء مروره عبر النظام ، يدخل المبرد المبرد إلى الطابق السفلي (في الطابق السفلي). في الوقت نفسه ، ستختلف بطاريات تدفئة الغرفة الموجودة في طوابق مختلفة من خروتشوف اختلافًا كبيرًا من حيث درجة الحرارة ونقل الحرارة.

بالإضافة إلى التسخين غير المتكافئ ، فإن مخطط تدفئة خروتشوف به عيوب خطيرة أخرى:

عدم القدرة على تنظيم إمداد المبرد في سخانات مختلفة (السبيل الوحيد للخروج هو تثبيت ممرات جانبية لكل مشعاع) ؛
بطاريات التسخين القديمة المتصلة بالدائرة بسبب التآكل المادي مغطاة بمقياس الجير من الداخل ، ولا يمكنها العمل بشكل كامل ، حيث يتم حظر الدوران الطبيعي لسائل التبريد بسبب الانسدادات والقياس.

يمكن لسكان خروتشوف حل مشكلة التدفئة غير الفعالة عن طريق تركيب مشعات وخطوط أنابيب حديثة في الشقة

لفهم كيفية اختيار بطاريات التدفئة المناسبة للشقة ، من المهم دراسة خصائص أداء السخانات المصنوعة من معادن مختلفة. في السنوات الأخيرة ، كان الطلب على خطوط أنابيب البوليمر والمشعات ثنائية المعدن.

لكن يمكن للمالك اختيار أي نوع آخر من أجهزة التدفئة التي تلبي إمكانياته ومتطلباته المالية.

من المنطقي للغاية استبدال أجهزة التدفئة في جميع الشقق المتصلة بنفس المصعد.
