تركيب الأنابيب
بعد تطوير مخطط خطوط الأنابيب وشراء المواد الاستهلاكية (الأنابيب والتجهيزات) ، من الضروري التفكير في طريقة لتوصيل الأنابيب بنظام واحد لتزويد المياه.
يمكنك تجميع الأنابيب النحاسية:
- طريقة اللحام
- طريقة الاتصال الخيوط.
اللحيم
يعتبر اللحام طريقة أكثر تعقيدًا لتوصيل الأنابيب ويتم إجراؤها ببعض الخبرة مع المعدات. مفصل اللحام من قطعة واحدة ، ولكنه ذو قوة عالية. لتوصيل الأنابيب النحاسية باللحام ، ستحتاج إلى المعدات التالية:
- أداة قطع المعادن (منشار أو قطع الأنابيب) ؛
- المعاير - جهاز خاص لمحاذاة حجم الأنابيب ؛
- بيفيلر - جهاز لمعالجة الأنابيب بعد القطع ؛
- لحام الحديد مع معدات إضافية (اسطوانة غاز ، خراطيم)
- ورق زجاج؛
- التدفق - تكوين لتحسين اللحام.
- لحام - مادة لملء اللحامات عند توصيل العناصر الفردية.
مجموعة من الأدوات والملحقات الخاصة باللحام
تكون عملية توصيل الأنابيب النحاسية باللحام كما يلي:
- يتم قطع الأنبوب وفقًا للرسم المطوَّر مسبقًا ؛
- نهاية القطع غير واضحة ، مصقولة بورق صنفرة ناعم ومعايرة ؛
المرحلة الأولية لحام الأنابيب النحاسية
- يتم معالجة مكان اللحام المقصود بالتدفق والتسخين ؛
تحضير الأنبوب للحام
- الأنبوب متصل بالتركيب ؛
- تمتلئ المساحة الحرة بين الأنبوب ومدخل التركيب باللحام ؛
المرحلة النهائية لحام الأنابيب
- بعد التبريد الكامل ، يتم إجراء الفصل النهائي للمركب الناتج.
عند القيام بالعمل ، يجب مراعاة احتياطات السلامة. يجب أن يتم العمل مع التدفق باستخدام القفازات ، والعمل مع موقد غاز في معدات الحماية الشخصية وفي منطقة جيدة التهوية.
يتم عرض كيفية لحام الأنابيب النحاسية بشكل صحيح في الفيديو.
اتصال مترابطة
يمكن أيضًا تجميع أنبوب نحاسي للمياه باستخدام الحلقات ، أي وصلة ملولبة. على عكس اللحام ، فإن الوصلة الملولبة قابلة للفصل ، مما يسمح للمستخدم باستبدال جزء من الأنبوب أو الوصلة حيث يتم اكتشاف تسرب.

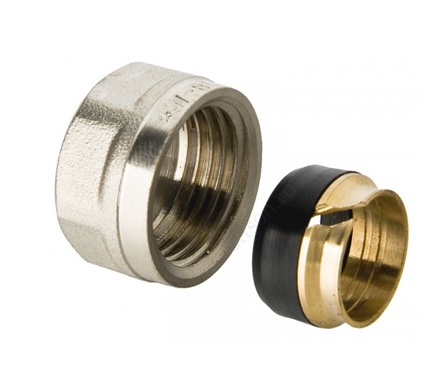

تركيب ملولب مع الطويق
لتجميع الأنابيب النحاسية باستخدام الحلقات ، ستحتاج إلى مجموعة الأدوات التالية:
- قطع الأنابيب أو منشارا. يمكنك إجراء عملية قطع الأنابيب بأي أداة أخرى ؛
- بيفيلر.
- ورق زجاج؛
- مفاتيح السباكة ، الأنسب في القطر.
يتم العمل على تجميع خط أنابيب نحاسي بتركيبات ضغط بالترتيب التالي:
- يتم تحضير أنبوب بالحجم المطلوب. تتم معالجة الأماكن التي تم فيها التشذيب باستخدام مائل الصنفرة وورق الصنفرة. يجب أن يكون سطح الأنبوب بعد المعالجة متساويًا قدر الإمكان ؛
- يتم وضع صامولة الاتحاد وحلقة الانقسام في نهاية الأنبوب ؛
إذا كان مطلوبًا توصيل أنبوب نحاسي بأنبوب مصنوع من معدن آخر ، فسيتم معالجة الوصلة أيضًا بأي مادة مانعة للتسرب: شريط FUM وخيط Tangit Unilok وما إلى ذلك.
- يتم توصيل أنبوب مع حلقة وجوز تثبيت بالتركيب ؛

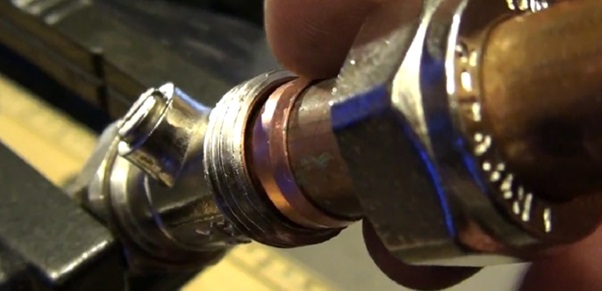

تجميع خط الأنابيب مع الحلقات
- باستخدام مفتاح ربط ، يتم شد الخيط تدريجياً. في عملية الشد ، تضغط الحلقة تدريجياً على سطح الأنبوب ، مما يؤدي إلى تحقيق قوة اتصال عالية.

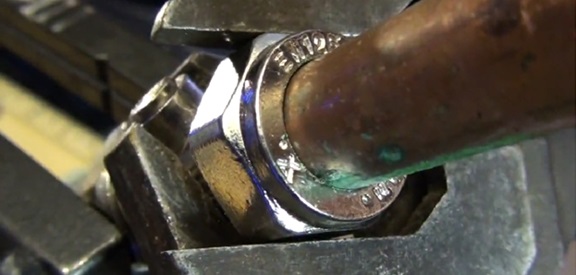

تجميع الاتصال الخيوط
بعد تجميع خط الأنابيب ، يتم اختبار نظام إمداد المياه. للقيام بذلك ، يتم تمرير الماء عبر الأنابيب تحت أقصى ضغط. في حالة وجود تسريبات في التوصيلات ، تتم أعمال الإصلاح.في المرحلة الأخيرة ، يتم توصيل جميع أجهزة السباكة التي يوفرها المخطط.
أنواع المنتجات
عند تثبيت نظام السباكة من أنابيب HDPE 32 مم ، ستحتاج إلى توصيل عناصر لأغراض وتكوينات مختلفة. لا يتكون أي خط أنابيب أبدًا من قسم واحد مستقيم.
لها أدوار ، أغصان ، أغصان ، نهايات مكتومة.
وصلات نحاسية لأنابيب HDPE 32 مم (وكذلك للخطوط ذات الأقطار الأخرى) تستخدم الأنواع التالية:
- الانحناءات - تم تصميم هذه العناصر لتغيير اتجاه خط الأنابيب بزاوية من 45 إلى 120 درجة ؛
- المحملات - تسمح لك بإنشاء فرع منفصل على الخط الرئيسي بزاوية 90 درجة ؛
- عرضي - يربط أربعة أجزاء في اتجاهين متعامدين بشكل متبادل ؛
- اقتران - يربط جزأين من الأنابيب من نفس القطر ، يتم وضعهما في خط مستقيم واحد ؛
- غلاف المحول - يسمح لك بتوصيل قسمين بأقطار مختلفة على نفس الخط المستقيم بشكل موثوق ؛

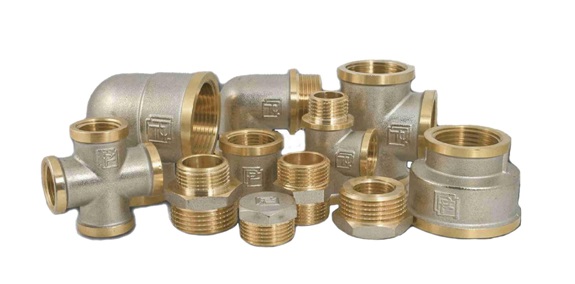

الوصلات النحاسية بأنواعها المختلفة (المحملات ، المنحنيات ، الخطوط المستقيمة)
- سدادات (أغطية ، سدادات) - تسمح بإغلاق الطرف الحر للأنبوب بإحكام ؛
- المناسب - عنصر توصيل للتوصيل بخط الأنابيب الرئيسي (مصدر المياه) أو الحاوية التي يقع فيها ؛
- الحلمة - أنبوب متخصص به خيط خارجي في كلا الطرفين ، مما يسمح لك بإجراء اتصال بأنبوب أو وصلة.
يمكن تركيب النظام ، الذي يتكون من أنابيب HDPE 32 مم ، باستخدام وصلات البولي إيثيلين. ويقوم العديد من البنائين بذلك ، بحجة مثل هذه الإجراءات مع انخفاض تكلفة المواد. لكن بالنسبة لأنابيب HDPE 32 مم ، يفضل استخدام موصلات مصنوعة من النحاس.
أحد الأسباب التي تجعل الأمر يستحق الدفع أكثر قليلاً هو خصائص قوة المواد وإمكانية الاستخدام المتكرر.
يمكن أن توفر التركيبات النحاسية اتصالاً محكمًا لأنابيب HDPE بقطر 32 مم وسماكة جدار 2.4 مم ، مع عدم وجود تسرب مضمون.
ويرجع ذلك إلى حقيقة أن حلقة الضغط (وهي مصنوعة أيضًا من النحاس الأصفر) بها نوع من الخيط على السطح الداخلي ، والذي يتم ضغطه في هيكل البولي إيثيلين عند شد الجوز. وبالتالي ، عندما يتم شد الأنبوب (مشوه) تحت تأثير مادي خارجي ، فلن يتم قطع الاتصال.
خطوات التثبيت
قبل الشروع في عملية تجميع خط الأنابيب ، يجب عليك القيام بما يلي:
- تقطع أنابيب البولي إيثيلين عالي الكثافة 32 إلى أقسام حسب الطول المطلوب في أقسام منفصلة.
- قم بإعداد التركيبات النحاسية من النوع المطلوب (التكوين) لتوصيل الأجزاء الفردية.
- تحقق من الامتثال للخطة العامة من خلال وضع العناصر الفردية لخط الأنابيب بالتسلسل المطلوب في مكان مروره.
بعد التأكد من أن كل شيء في مكانه ، يمكنك البدء في التجميع. مبدأ توصيل الأنابيب بالتركيبات النحاسية هو نفسه في جميع تكويناته:
التثبيت التدريجي للتركيبات النحاسية على أنابيب HDPE
- من الضروري تنظيف نهايات الأنابيب بعد قطعها بقاطع أنبوب أو منشار معدني ؛
- وضع علامة توضح أن الأنبوب قد دخل التركيب بقدر ما سيصل ؛
- قم بتشحيم نهاية الأنبوب لتسهيل الدخول في التركيبات ؛
- قم بفك صامولة الوصلة الخاصة بالتركيب بمقدار 3-4 لفات ؛
- أدخل الأنبوب (حسب الملصق) ؛
- شد الجوز.
تسلسل تطبيق الأجزاء عند تركيب تركيبات نحاسية
من أجل التأكد من إحكام التوصيل المستقبلي أثناء تثبيت كل عنصر فردي من خط الأنابيب ، يوصي الخبراء بفك صمولة الاتحاد تمامًا. هذا يرجع إلى حقيقة أنه بعد التفكيك الكامل تقريبًا للعقدة المتصلة ، سيكون من الممكن التحقق من حالتين مهمتين:
- جميع الأجزاء الداخلية للتركيب في مكانها وفي حالة عمل جيدة (تتطلب الحلقة المطاطية عناية خاصة) ؛
- أثناء التجميع النهائي اللاحق ، من الممكن التحقق بصريًا من الموضع الصحيح لجميع الحلقات (تجعيد ، داخلي ، مطاط).
أنواع منتجات التركيب
يتم تصنيع عناصر التوصيل المصنوعة من المعدن والبلاستيك بنفس التعديلات مثل منتجات الصلب والبلاستيك:
- المقرنات المستقيمة. أبسط نوع من المنتجات لربط أنبوبين من نفس القطر.
- وصلات الانتقال. المنتجات المستخدمة لربط الأنابيب بأحجام الأقسام المختلفة.
- مربعات. تركيبات تسمح لك بتوصيل أنبوبين بزاوية قائمة.
- الفروع. المنتجات التي تسمح لك بتغيير الوضع النسبي للأنابيب من 45 إلى 120 درجة.
- الصلبان. موصلات مصممة لتوصيل أربعة أنابيب بزاوية 90 درجة.
- المحملات. التركيبات التي تربط ثلاث قطع من الأنابيب ، يتم تثبيت أحدها بشكل عمودي على القطعتين الأخريين.
- المقابس. المنتجات المصممة لإغلاق القسم الطرفي للأنبوب. لديهم خيط داخلي أو خارجي للشد في الأنبوب.
- حلمات. التركيبات ، وهي منتجات ذات خيوط خارجية في كلا الطرفين ، والتي يتم ربطها بأقسام أخرى من خط الأنابيب.
- فوتوركى. المنتجات المستخدمة لربط الأنابيب بأدوات القياس. لديهم خيط داخلي من طرف وخيط خارجي من ناحية أخرى.
- توصيلات. العناصر التي تسمح بتوصيل أنبوب بمعدات المعالجة (غلاية ، غلاية ، مرشح ، مبادل حراري ، جامع).
- محركات. يستخدم لزيادة طول الأنبوب باستخدام خيط داخلي أو خارجي.
- الأمريكيون. المنتجات التي تشبه توتنهام مع الجوز الاتحاد. يمكن أن تكون مستقيمة وزاوية ، مما يسمح لك بتغيير اتجاه حركة الأنابيب المتصلة.
تحتوي جميع أنواع التركيبات المدرجة على خيط - خارجي أو داخلي أو مدمج. بالإضافة إلى ذلك ، هناك أيضًا عناصر توصيل من قطعة واحدة ، بالإضافة إلى منتجات متصلة باللحام أو اللحام الشعري.
تعتبر عناصر التوصيل من القائمة أعلاه أكثر أنواع التركيبات شيوعًا المستخدمة في تركيب خطوط الأنابيب. عند تثبيت أنظمة هندسية أكثر تعقيدًا وتخصصًا ، يمكن استخدام تركيبات خاصة أخرى - أقفال ، وبراميل ، وتمديدات وعناصر أخرى.
الأنابيب النحاسية في الاتصالات المنزلية
أنابيب نحاسية
الطلب المتزايد على الأنابيب النحاسية للتدفئة وإمدادات المياه هو الموجة الثانية من الشعبية. تم تجهيز مباني ما قبل الثورة بوحدات نحاسية لعدم وجود بديل. يمتلك السباكون الآن مجموعة من المواد تحت تصرفهم - الصلب والحديد الزهر والبلاستيك والأنابيب المقواة والنحاس.
يعتمد اختيار النحاس على خصائص المادة. التسخين بالأنابيب النحاسية والسباكة من هذه المادة باهظة الثمن له عدد من المزايا التي لا جدال فيها.
مزايا
النحاس معدن ناعم ومرن. يمكن للأنابيب النحاسية للتدفئة أن تتحمل الضغط الخارجي والداخلي العالي دون تآكل وتشقق الجدران. الوسط الذي يصل إلى +250 درجة لا يذيب الجدران ولا يوسع القطر ولا يطيل العقدة. الحد الأدنى لدرجة حرارة التشغيل هو -100 درجة مئوية.
تعمل الكثافة المنخفضة مقارنة بالفولاذ على تبسيط عملية تركيب أنابيب التسخين النحاسية. من الأسهل ربط الأطراف لإنشاء اتصال قابل للطي ، كما أن قطع الأكواع النحاسية يكون أقل صعوبة.
الجدران الداخلية الملساء غير الملحومة لا تخضع للنمو الزائد ، ولا تتكاثر البكتيريا عليها. بالنسبة لإمداد مياه الشرب ، تعتبر العقد النحاسية مثالية: للنحاس خصائص مبيدة للجراثيم. بالمرور عبر النظام ، يتم تطهير المياه وتنقيتها. في الوقت نفسه ، لا يتسبب الكلور في إتلاف السطح الداخلي للأنبوب: لا يتفاعل الأنبوب النحاسي للتدفئة مع تركيبة الوسط.
يتم تنظيم جودة واستخدام العقد النحاسية بواسطة GOST ، وتستخدم الأنابيب النحاسية للتدفئة وتطبيقات إمدادات المياه:
- للمياه الساخنة وتدفئة الفضاء ؛
- لمياه الشرب الباردة
- غاز.
عيوب
التسخين بالأنابيب النحاسية فكرة باهظة الثمن.هذا هو العيب الرئيسي الذي يتوقف عن هذا الاختيار. تتطلب الأنابيب النحاسية تركيبات مماثلة ، مما يزيد أيضًا من التكلفة. يتم شرح الصعوبات المتبقية من خلال خصائص المادة:
لا يسمح الاختلاف في كثافة النحاس والصلب بتركيب اتصالات مشتركة. يتم توصيل أنابيب الصلب أو الحديد الزهر فقط بالتركيبات ، بينما يجب أن يكون القسم الفولاذي مهيأ للنحاس.
في المباني التي توجد فيها شوائب صلبة في تكوين الوسط ، يكون تركيب الأنابيب النحاسية غير عملي. تؤدي التأثيرات على الجدران اللينة تحت ضغط الناقل إلى تشوه.
يعد تركيب الاتصالات الخارجية المصنوعة من النحاس بمثابة إغراء للمتطفلين. المعادن غير الحديدية هي مواد قابلة لإعادة التدوير باهظة الثمن.
ماذا يقول المعارضون؟
بادئ ذي بدء ، انتبه إلى التكلفة الكبيرة للمواد. بالطبع ، من الصعب المجادلة بهذا ، لكن الأمر يستحق النظر في عوامل أخرى ، لا ينبغي أن يلعب السعر دائمًا دورًا حاسمًا عند الاختيار
يمكنك سماع العديد من العبارات التي تفيد بأن الأنابيب النحاسية للسباكة قد تكون خطرة ، حيث يمكن أن يتسبب هذا المعدن في تكوين مواد سامة. عند تطبيقه على أنابيب المياه ، فإن هذا البيان غير صحيح. يمكن أن تظهر مواد مماثلة عندما يتلامس النحاس مع وسائط معينة ، وفي العديد من الظروف الأخرى.
ميزة أخرى لخط أنابيب النحاس هي القدرة على التشكيل
زوجان جلفانيان متصلان مباشرة بالألمنيوم أو الفولاذ. في ظل وجود إمكانات كهربائية ، والتي توجد غالبًا في أنظمة الاستخدام الجماعي (يستخدم السكان التأريض على الأنابيب لأغراض مختلفة) ، بعد فترة من الوقت سيتسرب مثل هذا المفصل بالتأكيد.
بالإضافة إلى ذلك ، تتميز أنابيب المياه النحاسية بموصلية كهربائية ممتازة ، لذلك هناك خطر حدوث صدمة كهربائية إذا لم يتم تأريض الجهاز بشكل صحيح.
قائمة المزايا مهمة أيضًا ، وتشمل الصفات التالية:
- المتانة التي تم اختبارها لعدة قرون.
- يمكن استخدام أنابيب السباكة النحاسية في نطاق درجات حرارة كبير (250-400 درجة) ، اعتمادًا على اللحام المستخدم.
المواد من البلاستيك ، سهلة المعالجة ، الانحناءات.
النحاس مقاوم للأشعة فوق البنفسجية والأكسجين ، وهو جزء من الهواء الجوي.
الأنابيب النحاسية لا تخضع لعمليات التآكل.
لكن القائمة البسيطة للخصائص لا يمكن أن تعطي صورة كاملة للمادة ، لذلك دعونا نحاول مقارنة السباكة النحاسية ونظام البولي بروبلين.
تطوير خطوط الأنابيب
قبل التجميع المباشر للأنابيب وتركيب خط الأنابيب ، من الضروري تطوير مخطط عام للنظام ، والذي يمكن بموجبه حساب:
- عدد الأنابيب المطلوبة بقطر معين ؛
- عدد التركيبات التي سيتم تركيبها عند تفرع النظام ، في الأماكن التي يتم فيها ثني الأنابيب ، في الأماكن التي يتم فيها توصيل معدات السباكة ؛
- عدد ومواقع تركيب المعدات الإضافية (سخانات المياه ، والمضخات ، والخلاطات ، والصنابير ، والصمامات ، وما إلى ذلك).
مخطط لنظام السباكة لمنزل ريفي
المخطط الجيد التصميم هو مفتاح التشغيل الناجح للنظام. لذلك ، من الأفضل تطوير المخطط مع المتخصصين المؤهلين.
قواعد تركيب الأنابيب النحاسية
يمكن تركيب الأنابيب المصنوعة من النحاس الأصفر بطريقتين:
- اللحام.
- تركيبات ملولبة.
لحام الأنابيب النحاسية
يمكن إجراء الاتصال:
لحام الغاز باستخدام أوكسي أسيتيلين. يمكن إجراء اللحام من طرف إلى طرف أو باستخدام تركيبات ؛
لحام الأكسجين الأسيتيلين باستخدام تركيبات
لحام القوس بأقطاب التنغستن ؛
اللحام التناكبي للأنابيب باستخدام الأقطاب الكهربائية
اللحام باستخدام الجروح الصلبة المصنوعة من الفضة أو سبيكة من النحاس والزنك ، وكذلك تركيبات من مختلف الأشكال.
اتصال الأنابيب عن طريق لحام
تقنية توصيل اللحام هي نفسها ، بغض النظر عن الطريقة ، ويتم تنفيذها بالتسلسل التالي:
- تحضير. في هذه المرحلة ، يتم قطع الأنابيب وتنظيفها وتنظيفها من الأوساخ وأنواع أخرى من الرواسب المماثلة ؛
- التدفئة والاتصال المباشر
- التبريد ، حيث يجب أن تظل الأنابيب ثابتة.
يتطلب اللحام معدات خاصة ومهارات قليلة للعمل معها.
كيفية لحام الأنابيب النحاسية ، انظر الفيديو.
https://youtube.com/watch؟v=qTDDAng7shE
اتصال مع تركيبات ملولبة
أسهل طريقة لتجميع الأنابيب النحاسية هي عمل وصلة ملولبة تتطلب تركيبات ملولبة. كقاعدة عامة ، فإن عناصر التوصيل مصنوعة أيضًا من النحاس الأصفر ، ولكن في بعض الحالات ، على سبيل المثال ، عند بناء نظام السباكة في منزل ريفي بأقل استهلاك للمياه وأدنى مستوى للضغط ، يمكن أيضًا استخدام تركيبات HDPE.
تركيبات نحاسية ملولبة
تقنية التركيب كالتالي:
- المرحلة التحضيرية: القطع وفقًا لمخطط نظام خطوط الأنابيب ، والتنظيف من الأوساخ والغبار والرواسب الأخرى ، وإزالة الحواف ؛

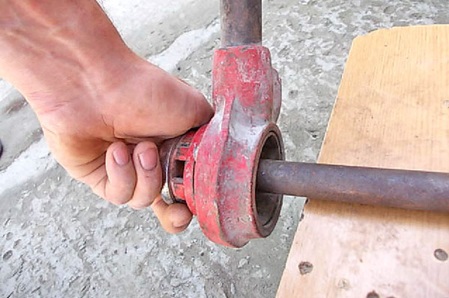

- قطع الخيط. يتم العمل بمساعدة الصنابير (للخيوط الداخلية) ويموت (للخيوط الخارجية). يجب أن يتطابق حجم الأدوات المستخدمة مع حجم الخيط المطبق على وصلة التوصيل ؛
التحضير للتركيب مع التركيبات الملولبة
- ختم مشترك. بالنسبة لأنظمة الإمداد بالمياه والتدفئة ، على سبيل المثال ، كمواد عازلة ، يمكنك استخدام شريط FUM أو خيط الكتان أو خيط Tangit Unilok ؛
موضوع العزل الموضوع Tangit Unilok
- اتصال العناصر. شد الخيط.
يمكن أن تستمر الأنابيب النحاسية المختارة والمثبتة بشكل صحيح لأكثر من 50 عامًا. إذا لم تتمكن من إجراء التثبيت بنفسك ، فيمكنك الاستعانة بمساعدة المتخصصين.
أنابيب النحاس في SPB لأنظمة التدفئة
تحظى الأنابيب النحاسية الحديثة في سانت بطرسبرغ بشعبية كبيرة لأنظمة التدفئة.
عامل مهم هو المظهر الجمالي لهذه المواد ، والذي يسمح لك بعدم إخفاء هذه الأنابيب. بالإضافة إلى ذلك ، فإن الأنابيب النحاسية مقاومة لدرجات الحرارة المرتفعة. أيضا ، الأنابيب النحاسية معروفة بتوصيلها الحراري.
وفقًا لذلك ، سيكون شراء أنبوب نحاسي لنظام التدفئة حلاً ممتازًا ، لأن نقل الحرارة سيكون بحد أقصى. إذا كان الأنبوب النحاسي مناسبًا للأسعار ، فيجب أن يؤخذ في الاعتبار أنه لا يُسمح بدمج هذه الأنابيب مع مشعات الألومنيوم
بالنسبة لأنظمة التدفئة ، من المهم جدًا أن تكون الأنابيب النحاسية الملدنة غير منفذة للأكسجين ، مما يعني أنه من خلال شراء أنابيب نحاسية من سانت بطرسبرغ ، يمكنك تجنب مشكلة شائعة مثل احتقان الهواء
النحاس معدن ثمين. يتم إنشاء الأعمال الفنية والأشياء المختلفة وحتى مواد البناء منه.
تعتبر الأنابيب من مواد البناء المصنوعة من النحاس. تعتبر أنابيب السباكة النحاسية خيارًا رائعًا إذا كنت تستطيع تحمل تكاليفها.
مواسير نحاسية بأقطار مختلفة
لديهم الكثير من المزايا. ما هي هذه المميزات وكيف يتم العمل مع الأنابيب النحاسية لتزويد المياه بشكل عام؟ الآن سوف نخبرك عن كل شيء.
الفروق الدقيقة في تركيب ولحام الأنابيب بجميع الأقطار
يتم توصيل الأنابيب النحاسية والتجهيزات الخاصة بالسباكة عن طريق الخيوط أو اللحام ، وتعتبر الطريقة الأولى أبسط ويمكن الوصول إليها بسهولة لغير المتخصصين. يبدأ العمل برسم مخطط الأسلاك وحساب اللقطات ؛ في حالة عدم وجود خبرة ، يوصى بتوفير هامش يبلغ 3-5 أمتار.
افعل ذلك بنفسك خطوة بخطوة في 7 خطوات
يتم تجميع السباكة النحاسية ذات الوصلات الملولبة بأيديهم بالتسلسل التالي:
- قطع الأنابيب.
- تنظيف الملفات من نتوءات في منطقة القطع ، على الأنابيب ذات العزل PVC ، يتم تنظيف الطبقة العازلة.
- إزالة الشطب.
- وضع صامولة وحلقة على الأنبوب.
- تحضير الوصلة ، تزاوجها مع الجوز وشد الوصلة (باليد أولاً ، ثم بالمفتاح).
- توصيل الأنابيب الفولاذية (إذا لزم الأمر) باستخدام تركيبات الانتقال ، الختم الإلزامي للوصلات الملولبة.
- اختبار التسرب.
يجب تركيب الأنابيب والتجهيزات النحاسية الخاصة بالسباكة بشكل صحيح.
فحص حالة المفاصل والتركيب الصحيح
يعتبر تجميع أنبوب الماء النحاسي باستخدام تركيبات الضغط موثوقًا به تمامًا ، وتعتمد جودة الختم على قوة الالتواء. يوصى باستخدام كماشة خاصة تعمل بالهواء المضغوط أو هيدروليكي لهذه العملية. عيب هذه الطريقة هو تدهور مظهر إمدادات المياه عند المفاصل ، إذا كان المظهر يلعب دورًا حاسمًا ، فيجب توصيل الأقسام عن طريق اللحام.
يعتبر اللحام الطريقة الأكثر موثوقية لتوصيل الأنابيب النحاسية. يتشابه تسلسل الإجراءات تقريبًا مع التجميع مع تركيبات الضغط: يتم قطع الأنابيب وحمايتها بعناية من نتوءات
من المهم مسح المنتجات من الغبار وبقايا فيلم الأكسيد (من الداخل والخارج). ثم يتم تطبيق التدفق على السطح الخارجي للأنبوب ، ويتم إدخال تركيب مع فجوة إلزامية ، ويتم تسخين منطقة المفصل بالتساوي باستخدام موقد أو موقد اللحام ، عند اختيار الخيار الثاني ، يجب تجنب ارتفاع درجة الحرارة
للتحقق من الوصول إلى درجة الحرارة المرغوبة ، يكفي لمس اللحام برفق ، إذا انصهر ، فقد تم تسخين المنطقة بالفعل. بعد ذلك ، يتم إدخال اللحام في الفجوة اليسرى ويتم إغلاق اللحام.
فارق بسيط مهم في اللحام: أثناء التسخين والتوصيل ، يجب أن يظل قسم خط الأنابيب المستقبلي ثابتًا. لا يُسمح بأي جهود وحركات إلا بعد بلورة اللحام. في نهاية التجميع ، يجب غسل النظام من بقايا التدفق.
شاهد الفيديو
المنتجات الساخنة سهلة الثني ؛ وتستخدم النوابض الخاصة لإعطاء الشكل المطلوب مع الحفاظ على القسم. إن المعدات المثلى لإنتاج العناصر المثنية هي آلة ثني الأنابيب الخاصة ؛ وينصح بشرائها لأحجام كبيرة من العمل. تبدو المقاطع التي تم تجميعها عن طريق لحام النظام أكثر إتقانًا من تلك التي تم ثنيها عن طريق الخيوط. ولكن ، على الرغم من المزايا الواضحة وموثوقية هذه الطريقة ، لا يتم اللحام في الأماكن المتفجرة بسبب اللهب المكشوف. تدابير السلامة من الحرائق إلزامية. تستخدم الأنابيب النحاسية وتجهيزات السباكة على نطاق واسع في البناء.
