كيفية اختيار وتوصيل خزان التمدد الغشائي

عملية تركيب خزان التمدد

الآن دعنا نتعرف على كيفية تركيب خزان التمدد في نظام التدفئة

توجد قاعدة مهمة لتوصيل الجهاز: يجب توصيل الخزان بأنابيب نظام التدفئة باستخدام صمام إغلاق كروي مع صمام أمريكي. يتيح مبدأ التثبيت هذا ، إذا لزم الأمر ، منع حركة المياه في النظام في أي وقت ، وإزالة خزان الغشاء المعيب وتركيب خزان جديد.

خلاف ذلك ، سيكون من الضروري انتظار المبرد حتى يبرد وتفكيك جزء من الأنابيب. من الناحية المثالية ، يتم تثبيت نقطة الإنطلاق على البطانة ، بالإضافة إلى صنبور آخر - في هذه الحالة ، قبل إزالة خزان التمدد ، يمكن إفراغه في حاوية مستبدلة.

كيفية توجيه خزان تمدد الغشاء بشكل صحيح في الفضاء؟ يتم تثبيت الخزان مع غرفة الهواء لأعلى أو لأسفل ، ويتم وضع الخزان "على جانبه". من وجهة نظر الأداء ، هذا لا يهم حقًا ، لأنه على أي حال ، سيؤدي الجهاز وظائفه بشكل صحيح.

ومع ذلك ، يجدر التفكير في مثل هذه اللحظة: إذا كانت حجرة الهواء موجودة أدناه ، فسيتم توفير المبرد من الأعلى ، وسترتفع فقاعات الهواء المذابة فيه إلى خط الأنابيب وتتم إزالتها باستخدام صمام الهواء. خلاف ذلك ، سوف تتشكل فقاعة هواء في حجرة "الماء" بخزان الغشاء بمرور الوقت.

في المقابل ، عندما يكون الخزان موجودًا مع غرفة الهواء لأعلى ، يتم تمديد فترة خدمته. بمرور الوقت ، من التلامس المستمر مع الماء الساخن ، يفقد غشاء البوليمر إحكامه ، وتظهر تشققات فيه. إذا كانت غرفة الهواء موجودة في الأسفل ، فإن الماء يبدأ على الفور بالتسرب إلى حجرة الهواء ، مما يؤدي إلى تعطيل خزان التمدد بسرعة ، بينما يتغلغل الهواء في المبرد. عندما توجد حجرة الهواء في الأعلى ، يكون انتشار الماء من خلال الشقوق أبطأ عدة مرات ، ويمكن للجهاز العمل لفترة أطول.

• إذا قمت بتثبيت مقياس ضغط بجوار خزان التمدد والصمام ، الذي يغذي نظام التسخين من مصدر المياه ، فسوف يسمح لك بالتحكم في الضغط في النظام من أجل نزف الفائض في الوقت المناسب إذا كانت بكرة صمام الأمان عالق ولا يعمل تلقائيًا.
• يشير التحرير المتكرر للضغط بواسطة الصمام إلى أن سعة خزان التمدد قد تم اختيارها بشكل غير صحيح. بدلاً من تغييره إلى خزان أكبر ، يكفي توصيل الخزان الثاني بالتوازي.
• سيكون من الضروري أيضًا استبدال خزان التمدد الحالي بخزان أكبر أو توصيل خزان آخر إذا تقرر استبدال الماء في النظام بمضاد التجمد. هذا يرجع إلى حقيقة أن المبردات غير المتجمدة لها معامل تمدد حراري أعلى.

قبل توصيل الخزان وتعبئته بسائل التبريد ، تحتاج إلى التحقق من مستوى الضغط في غرفة الهواء بالخزان - يجب أن يتوافق مع الضغط في نظام التدفئة. للقيام بذلك ، قم بإزالة أو فك القابس البلاستيكي الذي يغلق التخزين المؤقت (على غرار تلك المثبتة في غرف السيارات). باستخدام مقياس ضغط ، من الضروري قياس الضغط وتعديله وفقًا لمؤشرات نظام التدفئة. للقيام بذلك ، يتم ضخ الهواء بواسطة المضخة ، أو العكس ، يتم نزفه بالضغط على قضيب التخزين المؤقت.

ملحوظة! يجب ضبط الخزان بحيث يكون الضغط في حجرة الهواء أقل بمقدار 0.2 بار من الضغط المحسوب في النظام المملوء بسائل التبريد. إذا لم يتم ضغط الغشاء على شكل كمثرى من جانب حقن الماء ، فإن المبرد ، الذي يتقلص أثناء التبريد ، سيكون قادرًا على سحب الهواء من خلال فتحات التهوية الأوتوماتيكية

بعد الانتهاء من الإعدادات ، افتح الصنبور واملأ النظام بأكمله بسائل التبريد. ثم يتم تشغيل وحدة المرجل.

خطوة الضبط غير مطلوبة إذا كان ضغط المصنع في حجرة الهواء في وعاء التمدد صحيحًا. تشير الشركات المصنعة لبعض العلامات التجارية للمعدات إلى مستوى الضغط في الخزان على العبوة ، مما يجعل من الممكن اختيار الخيار الأمثل عند الشراء.

استنتاج

يمكنك تثبيت خزان التمدد بشكل صحيح ، وإعداد خزان غشاء قابل للتخصيص للعمل بنفسك ، دون مساعدة متخصص. يمكن أن تكون الخبرة المكتسبة مفيدة في المستقبل إذا كنت بحاجة إلى التعرف بسرعة على مصدر المشاكل المرتبطة بانخفاض أو زيادة الضغط في النظام ، بسبب انطفاء شعلة الموقد. في مثل هذه الحالات ، يوصى أولاً وقبل كل شيء بفحص النظام بعناية بحثًا عن تسرب سائل التبريد وقياس الضغط في غرفة الهواء بخزان الغشاء.

كيف وأين يتم وضع خزان التمدد

لذلك ، سنقوم بتصميم وتجميع نظام التدفئة بأيدينا. إذا كسبت أيضًا - لن تكون فرحتنا هي الحد الأقصى. هل توجد تعليمات لتركيب خزان التمدد؟

نظام مفتوح

في هذه الحالة ، سوف يدفع الفطرة السليمة إلى الإجابة.

نظام التسخين المفتوح هو ، في جوهره ، وعاء كبير ذو شكل معقد مع تيارات حرارية محددة فيه.

يجب أن يضمن تركيب الغلاية وأجهزة التدفئة فيها وكذلك تركيب خطوط الأنابيب أمرين:

1. الارتفاع السريع للمياه التي يتم تسخينها بواسطة المرجل إلى أعلى نقطة في نظام التسخين وتصريفها من خلال أجهزة التسخين عن طريق الجاذبية ؛
2. الحركة غير المعوقة لفقاعات الهواء أينما اندفعوا في أي وعاء مع أي سائل. فوق.

1. يتم دائمًا تركيب خزان التمدد الحراري في نظام مفتوح عند أعلى نقطة له. في أغلب الأحيان - في الجزء العلوي من متشعب التسارع لنظام أحادي الأنابيب. في حالة بيوت التعبئة العلوية (على الرغم من أنه ليس عليك تصميمها) ، في أعلى نقطة تعبئة في العلية.
2. لا يحتاج الخزان نفسه لنظام مفتوح إلى صمامات إغلاق أو غشاء مطاطي أو حتى غطاء (إلا لحمايته من الحطام). هذا خزان مياه بسيط مفتوح من الأعلى ، حيث يمكنك دائمًا إضافة دلو من الماء لاستبدال الخزان المتبخر. سعر هذا المنتج يساوي تكلفة العديد من أقطاب اللحام ومتر مربع من ألواح الصلب بسمك 3-4 مم.

يشبه خزان التمدد لنظام التدفئة المفتوح. إذا رغبت في ذلك ، يمكن إدخال صنبور ماء من مصدر المياه في الفتحة الموجودة فيه. ولكن في كثير من الأحيان ، مع تبخر الماء ، يتم تعبئته بدلو عادي.

نظام مغلق

هنا ، يجب أن يؤخذ اختيار الخزان وتركيبه على محمل الجد.

دعونا نجمع وننظم المعلومات الأساسية المتاحة على الموارد المواضيعية.

يعتبر تركيب خزان التمدد لنظام التدفئة هو الأمثل في المكان الذي يكون فيه تدفق المياه أقرب إلى الصفحي ، حيث يوجد حد أدنى من الاضطرابات في نظام التدفئة. الحل الأكثر وضوحًا هو وضعه في منطقة تعبئة مستقيمة أمام مضخة الدوران. في الوقت نفسه ، لا يهم الارتفاع بالنسبة للأرضية أو المرجل: الغرض من الخزان هو التعويض عن التمدد الحراري وتثبيط المطرقة المائية ، ونقوم بإخراج الهواء بشكل مثالي من خلال صمامات الهواء.

إعداد خزان نموذجي. سيكون موقعه في نظام أحادي الأنابيب هو نفسه - أمام المضخة على طول مجرى المياه.

• يتم أحيانًا تزويد الخزانات في المصنع بصمام أمان يخفف الضغط الزائد. ومع ذلك ، فمن الأفضل تشغيلها بأمان والتأكد من أن منتجك يحتوي عليها. إذا لم يكن كذلك ، فقم بالشراء والتركيب بجوار الخزان.
• غالبًا ما يتم تزويد الغلايات الكهربائية والغازية المزودة بثرموستات إلكترونية بمضخة دوران مدمجة وخزان تمدد للتدفئة.قبل أن تذهب للتسوق ، تأكد من أنك بحاجة إليها.
• يتمثل الاختلاف الأساسي بين خزانات التمدد الغشائي وتلك المستخدمة في الأنظمة المفتوحة في اتجاهها في الفضاء. من الناحية المثالية ، يجب أن يدخل المبرد إلى الخزان من الأعلى. تم تصميم دقة التركيب هذه لإزالة الهواء تمامًا من حجرة الخزان المخصصة للسائل.
• يُؤخذ الحجم الأدنى لخزان التمدد لنظام تسخين المياه بما يعادل تقريبًا 1/10 من حجم المبرد في النظام. المزيد مقبول. الأقل خطورة. يمكن حساب حجم الماء في نظام التسخين تقريبًا بناءً على ناتج حرارة الغلاية: كقاعدة عامة ، يتم أخذ 15 لترًا من المبرد لكل كيلو وات.
• يمكن لمقياس الضغط المركب بجانب خزان التمدد وصمام المكياج (الذي يربط التدفئة بإمدادات المياه) أن يوفر لك خدمة لا تقدر بثمن. الوضع مع بكرة عالقة من صمام الأمان ، للأسف ، ليس نادرًا جدًا.
• إذا كان الصمام يخفف الضغط كثيرًا ، فهذه علامة واضحة على أنك أخطأت في حساب حجم خزان التمدد. ليس من الضروري تغييره على الإطلاق. يكفي شراء واحدة أخرى وربطها بالتوازي.
• الماء له معامل تمدد حراري منخفض نسبيًا. إذا قمت بالتبديل منه إلى سائل تبريد غير متجمد (على سبيل المثال ، إيثيلين جلايكول) ، فستحتاج مرة أخرى إلى زيادة حجم خزان التمدد أو تركيب خزان إضافي.

تم تركيب خزان التمدد في الصورة وفقًا لجميع القواعد: يتم توصيل المبرد من الأعلى ، والخزان مزود بمقياس ضغط وصمام أمان.

مقارنة بين أنظمة التدفئة المغلقة والمفتوحة

يعتمد تشغيل نظام التسخين المفتوح على قوانين الديناميكا الحرارية ، والتي يتم من خلالها تنفيذ حركة المبرد. من منطقة الضغط المرتفع ودرجة الحرارة المقابلة عند مخرج الغلاية ، يتحرك الماء عبر الأنابيب إلى منطقة الضغط المنخفض ، وتنخفض درجة حرارته. يُعاد المبرد المبرد إلى الغلاية ، وتتكرر العملية. وبالتالي ، هناك دوران طبيعي للسائل وفقًا لقوانين الفيزياء.

منذ أن يتم تسخين الماء ، يزداد حجمه ، يتم توفير خزان تمدد في تصميم نظام تدفئة مفتوح. من أجل الحركة الفعالة لسائل التبريد من النوع المفتوح ، يتم تثبيت خزان التمدد في أعلى نقطة في النظام ، ويتم تركيب غلاية التسخين في أدنى نقطة. يبدو أن تثبيت خزان التمدد في العلية هو الخيار الأفضل. جهازها غير معقد.

بمرور الوقت ، يتبخر الماء ، لذلك يجب تجديد مستواه في الوقت المناسب. أثناء الانقطاعات في استخدام التدفئة وفي درجات الحرارة المحيطة السلبية ، يجب تصريف المياه ، وإلا فسوف تتجمد في الأنابيب وتكسرها. يتمتع نظام التدفئة المفتوح بالمزايا التالية:

• الاستقلال عن مصادر الطاقة الكهربائية ؛
• لا ضوضاء
• سهولة الصيانة؛
• بداية سريعة وتوقف.

يمكنك اختيار مشعات لأي نوع من أنظمة التدفئة بناءً على توصيات مقال "أي المشعات من الأفضل اختياره لتدفئة منزل خاص: الصور والأبعاد والخصائص التقنية".

في نظام التسخين المغلق ، لا يحدث تبخر للماء ، لأنه محكم. تتم حركة المبرد باستخدام مضخة الضغط أو الدوران ، والتي يمكن العثور عليها في مقال "أي مضخة دوران يتم اختيارها لنظام تسخين المياه الخاص بالمنزل ، المواصفات الفنية". في الوقت نفسه ، فإن خزان التمدد المصنوع من المعدن المتين مطلوب أيضًا للتشغيل الفعال. يتكون نظام التسخين المغلق من غلاية تسخين ومضخة دائرية وشبكة أنابيب ومشعات وخزان تمدد. يتمتع نظام التدفئة المغلق بالمزايا التالية:

• لا حاجة للمراقبة المستمرة لمستوى المبرد ؛
• إمكانية استخدام مضاد التجمد.
• تعديل الضغط الداخلي
• القدرة على توصيل أجهزة إضافية.

نظام تدفئة مغلق

مع التثبيت المناسب لمعدات التدفئة ، سيعمل كلا الخيارين بشكل مثالي. يتم تحديد الاختيار بينهما من خلال ظروف التشغيل وميزات التنسيب. هناك الاختلافات التالية بين النظامين:

في نظام التسخين المفتوح ، يقع خزان التمدد في أعلى نقطة. في نظام تدفئة مغلق ، يمكن وضعها في أي مكان تقريبًا.
احتمالية أقفال الهواء في نظام التدفئة المغلق أقل بكثير. ويرجع ذلك إلى زيادة الضغط الداخلي وعدم وجود اتصال مباشر مع الغلاف الجوي.
لتشغيل نظام التسخين المفتوح ، يلزم وجود أنابيب بقطر كبير. تتعقد أعمال التركيب بسبب الحاجة إلى مراعاة قواعد المكونات الهيدروليكية عند توزيع التدفقات ، والانعطافات ، والمنحدرات ، وما إلى ذلك.
الأنابيب ذات القطر الصغير المستخدمة في نظام التدفئة المغلق تقلل من تكلفتها

من المهم هنا تثبيت مضخة الدورة الدموية بشكل صحيح بحيث تصدر أقل ضوضاء ممكنة أثناء تشغيلها.

معلومات عامة

ما هو خزان التمدد وما الغرض منه؟

يعطي اسمها تلميحًا: لتمديد. مع وجود كتلة ثابتة من المبرد في دائرة التسخين والأنابيب ، والتي تميل مرونتها إلى الصفر ، مع تغير درجة حرارة المبرد ، سيتغير الضغط في النظام حتمًا. التمدد الحراري ، تذكر؟ يتمدد الماء أو أي مبرد آخر عند تسخينه.

بمجرد أن تتجاوز القوة قوة شد الأنبوب أو المبرد ... بوم!

سبب وقوع حادث محتمل هو أن الماء ، الذي يغير حجمه عند تسخينه ، يظل غير قابل للضغط عمليًا. ومن هنا جاء مفهوم المطرقة المائية: لا توجد تفاعلات مرنة في وسط سائل ، ببساطة.

الحل الواضح هو إنشاء خزان في النظام يحتوي على مادة سهلة الانضغاط - الهواء. مع زيادة حجم الماء في وجود مثل هذا الخزان ، سيزداد الضغط قليلاً.

مفيد: حتى لا يساهم الأكسجين من خزان الهواء في تآكل الأنابيب ، والذوبان في الماء ، وفي الخزانات للأنظمة المغلقة يتم فصله عن الماء بواسطة غشاء مطاطي.

هكذا يبدو هذا الجهاز البسيط في قسم.

ومع ذلك ، فقد وصفنا وظيفة واحدة فقط لخزان التمدد.

بالإضافة إلى أنظمة التدفئة المغلقة للمنازل الخاصة ذات الأحجام الثابتة والدائرة والمبرد ، يمكن العثور على خزان التمدد:

• في الأنظمة المفتوحة الملامسة للهواء الجوي ؛
• في أنظمة التدفئة المركزية مع تعبئة علوية. يوجد خزان التمدد هناك في العلية ومتصل مباشرة بخط أنابيب الإمداد لنظام التدفئة في المنزل.

في كلتا الحالتين الموصوفتين ، يلزم تركيب خزان تسخين للتمدد من أجل التخلص من أقفال الهواء. الفرق بين خيطين في حالة التدفئة المركزية حوالي مترين فقط. في أنظمة التدفئة في المنازل الخاصة ذات الدورة الدموية الطبيعية - حتى أقل.

توضيح: لا يزال بإمكان المؤلف سماع تعجب الأشخاص المطلعين الذين ، في ذروة موسم التدفئة ، شهدوا انخفاضًا أكبر بمقدار 10 مرات في وحدة المصعد. نموذجيًا 6 كجم / سم 2 على خط أنابيب الإمداد و 4 - عند العودة (جو واحد من الضغط الزائد يتوافق مع عمود مائي يبلغ 10 أمتار). لا تخلط بين الدفء واللين: ليس الماء من الإمداد الذي يدخل نظام التدفئة ، بل خليط. يقوم المصعد بإعادة تدوير المياه العائدة من خلال نظام التسخين عن طريق حقن نفاثة من الماء الأكثر سخونة بضغط أعلى من خط أنابيب الإمداد إليه من خلال فوهة. نتيجة لذلك ، كما هو مذكور ، لا يتجاوز الفرق بين الخليط وتدفق العودة 2 متر ، أو 0.2 كجم / سم 2.

مع هذا الاختلاف ، لن يتمكن ضغط الماء من إخراج قابس الهواء من الجزء العلوي من نظام التدفئة. ومن هنا حل بسيط: ضع نوعًا من الحاويات لتجميع الهواء حيث سيتراكم ، ثم قم بإفراغه عند بدء تشغيل النظام. في حالة النظام المفتوح ، بالطبع ، ليست هناك حاجة إلى إجراءات نشطة.

سيتم دفع كل الهواء الموجود في النظام لأعلى وفي خزان التمدد. في نظام مفتوح ، سيتحد على الفور مع الغلاف الجوي. في مكان مغلق ، سينتظر حتى يفتح صاحب المنزل صمام الهواء.

فوائد استخدام الأجهزة المغلقة

1. أبعاد الخزان صغيرة ، سهولة التركيب والصيانة للخزان.
2. ضيق (يتم استبعاد التبخر ، يمكن استبدال الماء بمضاد للتجمد).
3. لا يوجد خطر من نقص (الملء) والتجميد.
4. التسخين المتسارع ، التنظيم الأوتوماتيكي.
5. تنظيم ارتفاع الضغط.
6. تقلب طفيف في درجات الحرارة عند نقاط توصيل الغلاية.
7. يتم استبعاد خسائر الحرارة.
8. بالإضافة إلى تقليل درجة حرارة الغرفة.
9. التثبيت في مكان مجاني للوصول.
10. أنابيب ذات قطر ضيق - تكلفة أرخص.

الميزة الرئيسية هي التنوع: من الممكن تضمين غلاية ، سخان مسخن ، أرضية دافئة ، مشعات من تكوينات مختلفة في النظام.

حساب الحجم

توجد طريقة بسيطة جدًا لتحديد حجم خزان التمدد للتدفئة: يتم حساب 10٪ من حجم المبرد في النظام. يجب أن تحسبها عند تطوير المشروع. إذا لم تكن هذه البيانات متاحة ، يمكنك تحديد الحجم تجريبيًا - قم بتصريف المبرد ، ثم ملء سائل جديد ، وقياسه في نفس الوقت (ضعه عبر العداد). الطريقة الثانية هي الحساب. حدد حجم الأنابيب في النظام ، أضف حجم المشعات. سيكون هذا هو حجم نظام التدفئة. هنا من هذا الرقم نجد 10٪.

قد يختلف الشكل

الطريقة الثانية لتحديد حجم خزان التمدد للتدفئة هي حسابه باستخدام الصيغة. هنا ، أيضًا ، سيكون حجم النظام مطلوبًا (يشار إليه بالحرف C) ، ولكن ستكون هناك حاجة أيضًا إلى بيانات أخرى:

• الحد الأقصى للضغط Pmax الذي يمكن أن يعمل به النظام (عادةً ما يأخذ أقصى ضغط للغلاية) ؛
• الضغط الأولي Pmin - الذي يبدأ منه النظام العمل (هذا هو الضغط في خزان التمدد ، المشار إليه في جواز السفر) ؛
• معامل التمدد لسائل التبريد E (للمياه 0.04 أو 0.05 ، لمضادات التجمد الموضحة على الملصق ، ولكن عادةً في حدود 0.1-0.13) ؛

بوجود كل هذه القيم ، نحسب الحجم الدقيق لخزان التمدد لنظام التدفئة باستخدام الصيغة:

معادلة حساب حجم خزان التمدد للتدفئة

الحسابات ليست معقدة للغاية ، لكن هل يستحق العبث بها؟ إذا كان النظام من النوع المفتوح ، فإن الإجابة لا لبس فيها - لا. لا تعتمد تكلفة الحاوية كثيرًا على الحجم ، بالإضافة إلى أنه يمكنك صنعها بنفسك.

تستحق خزانات التمدد للتدفئة المغلقة العد. سعرها يعتمد بشكل كبير على الحجم. ولكن ، في هذه الحالة ، لا يزال من الأفضل تناولها بهامش ، لأن الحجم غير الكافي يؤدي إلى التآكل السريع للنظام أو حتى فشلها.

إذا كان المرجل يحتوي على خزان تمدد ، لكن سعته غير كافية لنظامك ، ضع الخزان الثاني. في المجموع ، يجب عليهم إعطاء الحجم المطلوب (التثبيت لا يختلف).

ما الذي يسبب الحجم غير الكافي لخزان التمدد

عند تسخينه ، يتمدد المبرد ، ويكون فائضه في خزان التمدد للتدفئة. إذا لم يكن كل الفائض مناسبًا ، فسيتم تنفيسه من خلال صمام تخفيف الضغط في حالات الطوارئ. أي ، المبرد يذهب إلى المجاري.

مبدأ العمل في صورة بيانية

ثم ، عندما تنخفض درجة الحرارة ، ينخفض ​​حجم المبرد. ولكن نظرًا لوجود القليل منه بالفعل في النظام عما كان عليه ، ينخفض ​​الضغط في النظام. إذا كان نقص الحجم ضئيلًا ، فقد لا يكون هذا الانخفاض حرجًا ، ولكن إذا كان صغيرًا جدًا ، فقد لا يعمل المرجل. هذا الجهاز له حد ضغط أقل يمكن تشغيله عنده.عند الوصول إلى الحد الأدنى ، يتم حظر الجهاز. إذا كنت في المنزل في هذا الوقت ، يمكنك تصحيح الوضع بإضافة سائل تبريد. إذا لم تكن موجودًا ، فقد يتم إلغاء تجميد النظام. بالمناسبة ، العمل عند الحد الأقصى لا يؤدي أيضًا إلى أي شيء جيد - فشلت المعدات بسرعة. لذلك ، من الأفضل أن تلعبها بأمان وأن تأخذ حجمًا أكبر قليلاً.

اضبط الضغط الأمثل في الخزان

قبل توصيل خزان التمدد وتعبئته بسائل التبريد ، من الضروري ضبط الضغط الأمثل في حجرة الهواء المقابلة لهذه المعلمة في شبكة التدفئة. لتنفيذ هذا الإجراء ، تتم إزالة غطاء بلاستيكي من حجرة الهواء ، والتي توجد تحتها حلمة ، كما هو الحال في إطارات السيارات. يتم ضبط الضغط الذي يتم قياسه بواسطة مقياس الضغط إلى القيمة المرغوبة عن طريق الضخ بمضخة أو بالنزيف عند الضغط على ساق الحلمة.

يتم الحصول على الضغط الأمثل في الخزان عن طريق ضبط الضغط الداخلي في نظام تسخين مغلق إلى أسفل. يتم ذلك بحيث يتم ضغط الحجاب الحاجز المطاطي من جانب المبرد. خلاف ذلك ، عندما يبرد ، سيتم سحب الهواء من خلال فتحات التهوية التلقائية ، والتي لا ينبغي السماح بها أبدًا. على سبيل المثال ، إذا كان الضغط الداخلي في الشبكة هو 1.2 ضغط جوي ، فإن القيمة المثلى لخزان التمدد ستكون الغلاف الجوي الواحد. بعد تعيين هذه القيمة ، يمكنك فتح الصنبور وتعبئة النظام بسائل التبريد.

ميزات التصميم

الغرض من خزان التمدد الغشائي هو أنه في جميع مراحل التشغيل ، يجب أن يحافظ الجهاز على توازن بين ضغط كلا الجزأين ، وإذا لزم الأمر ، يجب تسوية الضغط الزائد أو تنظيم اختلافاته في هيكل التسخين. وبالتالي ، فإن تركيب خزان التمدد الغشائي يمنع حدوث أحمال متزايدة في دائرة التسخين وفي حالات الطوارئ في حالة حدوث عطل.

يأتي الجهاز مع غشاء قابل للاستبدال أو غير قابل للاستبدال. في الحالة الأولى ، يكون المبرد في سعة الغشاء المرن تمامًا ولا يمكنه التفاعل مع السطح الداخلي للفولاذ. يتم تنفيذ جميع الأعمال المتعلقة بالتفكيك والتركيب اللاحق لمنتج جديد من خلال شفة مثبتة بمسامير.

إذا اشتريت جهازًا به غشاء ثابت ، فإنه يحتوي على تجويف داخلي من جزأين. في هذه الحالة ، يتم استخدام غشاء غشاء غير قابل للاستبدال ، وهو ثابت بشكل صارم. يتم اختيار الخزان الغشائي لنظام التدفئة مباشرة لهيكل تسخين محدد ، مع مراعاة كمية المبرد. إذا تبين أن حجم الجهاز غير كافٍ ، فقد تكون العواقب هي الأكثر سلبية - غالبًا ما تظهر تشققات ويمكن أن يتسرب الماء عبر الخيط. بالإضافة إلى ذلك ، غالبًا ما ينخفض ​​الضغط في النظام عن المعيار المسموح به ، ونتيجة لذلك يدخل الهواء إلى الخزان. لذلك ، يجب أن يتوافق اختيار الجهاز مع معايير التصميم الضرورية (بمزيد من التفصيل: "نقوم باختيار خزان التمدد للتدفئة").

يتم استخدام خزان غشاء التمدد لأنظمة التسخين عند إنشاء دوران لمبرد من النوع المغلق للتعويض عن تمدده الحراري نتيجة زيادة أو نقصان درجة حرارة السائل ، وبالتالي منع المطرقة المائية. في الوضع الثابت ، يكون لكل من غرفتي الجهاز - الماء والغاز - نفس الضغط ، مما يسمح بالحفاظ على إحكام النظام. لقد تم اختبار مثل هذا الجهاز الخاص بخزان التمدد لنظام التدفئة على مدار الوقت وتم التعرف عليه على أنه الأكثر عملية.

لا تحتوي المياه المتداولة على طول الدائرة على غازات عدوانية ، وبالتالي فإن التآكل لن يجعل الخزان غير قابل للاستخدام ، مما يسمح بتشغيله لفترة طويلة.يتم وضع جهاز تمدد الضغط في غرفة المرجل ولهذا لا داعي لحمايته من التجمد.

على الرغم من حقيقة أن اختيار الخزان لهيكل التدفئة فردي ، فلا ينبغي لأحد أن ينسى ما يلي:

• يجب أن يتجاوز الضغط الأولي في الخزان الغشائي للتزويد بالحرارة ، المتصل بإمدادات المياه الباردة ، الضغط الساكن في النظام بمقدار 30-50 كيلو باسكال ؛
• يجب أن يحتوي الجهاز على كمية احتياطية من سائل التبريد للتعويض عن التسريبات المحتملة.

لحماية النظام بدائرة مغلقة وخزان تمدد من الضغط العالي جدًا ، يتم تثبيت صمامات الأمان.

كيفية تركيب خزان التمدد الغشائي

الخزان الغشائي ضروري لحماية النظام الهندسي من المطرقة المائية ولضمان تشغيله بجودة عالية. بعد شراء الجهاز ، يجب أن تفكر مليًا في كيفية تركيب الخزان الغشائي بحيث يعمل بدون أعطال. يؤدي المركب الهيدروليكي في مصدر المياه عدة وظائف: فهو يجمع إمدادات المياه ، ويحافظ على الضغط اللازم في النظام ، ويعمل كاحتياطي لتقليل وتيرة تشغيل المضخة وإيقافها.

بدون تركيب خزان غشاء ، يتم تقليل عمر المضخة بشكل كبير. في نظام مزود بمركب هيدروليكي ، يمكن تجميع المياه حتى عند انقطاع الكهرباء. أثناء بدء تشغيل المضخة لأول مرة ، تمتلئ حجرة الماء في الخزان بالماء. كلما زاد حجم الماء في الخزان ، قل حجم الهواء وزاد الضغط.

بعد الوصول إلى مؤشر الضغط المحدد ، وهو أمر ضروري لإيقاف تشغيل المضخة ، يتم إيقاف تشغيلها تلقائيًا. بمجرد أن ينخفض ​​الضغط في النظام إلى مستوى مقبول ، سيتم تشغيل مصدر المياه على الفور. يتم تركيب مقياس ضغط على المجمع لفحص الضغط. من الضروري أيضًا تعيين النطاق المطلوب لتشغيل الجهاز.

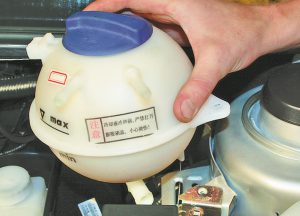

عيوب شائعة

كقاعدة عامة ، لا ترتبط معظم المشاكل بالقدرة نفسها. في كثير من الأحيان لا توجد حالات عندما يتشقق الخزان نفسه ويبدأ في التدفق دون سبب واضح. ومع ذلك ، حتى مع الأخذ في الاعتبار التصميم البسيط ، فإن غطاء خزان التمدد لنظام تبريد المحرك قد يكون هو الجزء الإشكالي.

قد يفشل الصمام المدمج في الغطاء. أيضًا ، يمكن أن يحدث إحكام غير كافٍ بسبب تشوه الحلقة المطاطية. نتيجة لمثل هذه الأعطال ، قد يبدأ الغطاء في السماح بمرور التجمد ، ويصبح النظام متجدد الهواء ، وما إلى ذلك.

إذا بدأ الصمام الموجود في الغطاء في العمل بشكل غير صحيح ، ففي هذه الحالة ، لا مفر من حدوث انحرافات في تشغيل نظام تبريد محرك الاحتراق الداخلي. بالإضافة إلى تكوين الجيوب الهوائية ، يؤدي هذا الوضع في بعض الحالات إلى زيادة حرجة في الضغط وتمزق خزان التمدد. في مثل هذه الحالة ، يجب استبدال الخزان بآخر جديد. لا يوصى بمحاولة استعادة الحاوية التالفة عن طريق لحام الشقوق.

إذا تحدثنا عن الغطاء ، فإن تلفه وعيوبه ، وكذلك أعطال الصمامات بسبب الانسداد أو الإرهاق ، هي سبب استبدال الغطاء. في بعض الحالات ، يتم تنظيف الغطاء في محاولة لاستعادة الوظيفة ، ولكن هذه الطريقة لا تعمل دائمًا. نظرًا للتكلفة المنخفضة ، من الأفضل استبدال العنصر على الفور.
