تركيب مشعات التدفئة

هل التجميع مطلوب

إذا تم توفير المشعات مجمعة ، يكفي تركيب المقابس ورافعة Mayevsky. تحتوي معظم الطرز على أربعة ثقوب تقع في الزوايا الأربع للعلبة. يتم استخدامها لتوصيل خطوط التدفئة. في هذه الحالة ، يمكن تنفيذ أي مخطط.

قبل أن يبدأ تركيب النظام ، من الضروري إغلاق الفتحات الإضافية باستخدام سدادات خاصة أو صمامات تهوية. يتم تزويد البطاريات بمحولات يجب تثبيتها في فتحات المنتج. يجب توصيل اتصالات مختلفة بهذه المحولات في المستقبل.

نماذج مسبقة الصنع

يجب أن يبدأ تجميع البطاريات بوضع المنتج بأكمله أو أقسامه على سطح مستو. الأفضل على الأرض. قبل هذه المرحلة ، يجدر تحديد عدد الأقسام التي سيتم تثبيتها. هناك قواعد تسمح لك بتحديد المبلغ الأمثل.

يتم توصيل الأقسام باستخدام حلمات ذات خيطين خارجيين: اليمين واليسار ، بالإضافة إلى الحافة الجاهزة. يجب أن تكون الحلمات مشدودة إلى كتلتين: أعلى وأسفل.

عند تجميع الرادياتير ، تأكد من استخدام الحشيات المرفقة مع المنتج.

من الضروري التأكد من أن الحواف العلوية للأقسام موجودة بشكل صحيح - في نفس المستوى. التسامح 3 مم.

طرق توصيل مشعات الأسلاك ومخططات توصيلها

طرق توزيع أنابيب التدفئة - صور

يجب أن تبدأ بدراسة طرق توصيل أسلاك البطارية ، واختيار أنسب الخيارات الموجودة:

أنبوب واحد أو سلسلة. إنه الأبسط من حيث أجهزته ، وهو ميزة إضافية محددة للأشخاص الذين يقررون القيام بمثل هذا العمل لأول مرة ولا يفهمون حقًا كيفية تثبيت البطارية.

يتم تزويد المبرد بالتتابع لجميع أجهزة التسخين ويعاد من خلال نفس الأنبوب. لها عيوب كبيرة التالية:

• غالبًا ما لا يتم تسخين البطارية النهائية بمثل هذا المخطط بدرجة كافية ؛
• لا توجد إمكانية للتحكم في نظام درجة حرارة كل مشعاع ؛
• لإصلاح أو استبدال البطارية ، سوف تضطر إلى إيقاف تشغيل الناهض بالكامل.

النصيحة. قم بتثبيت مسار جانبي ، والذي سيسمح لك بإيقاف تشغيل المشعات المزودة بهذا الجهاز فقط.

أنبوبان. هذا الخيار أكثر تعقيدًا إلى حد ما من الخيار السابق ، ولكن من الحقيقي التعامل معه بأيديكم ، ما عليك سوى بذل كل جهد وجهد.

هنا ، يتم استخدام اتصال متوازي ، عندما يتم توفير المبرد لكل مشعاع وإعادته مبردًا بالفعل من خلال آخر ، يسمى العودة.

من بين مزايا هذا الخيار: القدرة على تنظيم درجة تسخين البطارية باستخدام منظمات الحرارة ، وتدفئة الغرفة بشكل متساوٍ ، والإصلاحات أسهل بكثير ، حيث يمكنك إيقاف تشغيل أي من الأجهزة بشكل منفصل دون إشراك الكل النظام في هذه العملية.

جامع. بالنسبة للشقق ، فهي غير مستخدمة ، وعلاوة على ذلك ، فهي الأكثر صعوبة في التنفيذ. لذلك ، لن نتناولها بالتفصيل.

مخططات توصيل البطارية في الشقة - صور

مخطط الأسلاك لا يقل أهمية. يتم اختيارهم مع مراعاة السمات الهيكلية للشقة ونظام التدفئة الحالي وبعض العوامل الأخرى. ضع في اعتبارك ميزات كل خيار:

• أكثر أنواع الاتصال شيوعًا هو الاتصال الجانبي أحادي الاتجاه. لديها تبديد جيد للحرارة ، ولكن إذا تم استخدام مشعات متعددة الأقسام في الشقة ، فمن الممكن عدم كفاية التسخين لتلك الأقسام الموجودة على الحافة. تصحيح هذا النقص ليس بالأمر الصعب على الإطلاق - تحتاج إلى تثبيت سلك تمديد لتدفق المياه.
• أدنى.يُنصح بهذه الطريقة إذا كانت أنابيب التسخين تمر أسفل القاعدة أو مدمجة في الأرضية. توجد الأنابيب الفرعية لإمداد الماء الساخن والعودة به في الجزء السفلي من البطارية ويتم توجيهها عموديًا نحو الأسفل ، مما لا ينتهك التصور الجمالي للغرفة. ومع ذلك ، يمكن أن يصل فقد الحرارة إلى قيم كبيرة جدًا - تصل إلى 15٪.
• قطري. يُفضل هذا الخيار إذا كانت المشعات تحتوي على 12 قسمًا أو أكثر. هنا ، يتم توصيل الأنبوب المزود بحامل ساخن بالأنبوب الفرعي العلوي على جانب واحد من البطارية ، ويتم توصيل أنبوب الإرجاع بالأنبوب السفلي الموجود على جانبه الخلفي. لا تتعدى فاقد الحرارة 5٪. ومع ذلك ، فإن هذا الرقم سوف يتضاعف إذا تم عكس نقاط الاتصال الخاصة بالعودة والأنبوب الرئيسي.

نظرًا لخصائص منزلك ، بالإضافة إلى تفضيلاتك ، يمكنك اختيار نوع الاتصال الأنسب. في حالة وجود شكوك جدية ، يمكنك طلب مشورة المتخصصين.

كيف سنتواصل

يمكن أن يكون مخطط توصيل المشعات مختلفًا. يعتمد مستوى نقل الحرارة وراحة التواجد في الشقة على الخيار المفضل. يمكن أن تقلل الأسلاك المختارة بشكل غير صحيح من طاقة نظام التدفئة بنسبة 50٪.

الأكثر انتشارًا هو المخطط الجانبي أحادي الجانب ، والذي يحتوي على أعلى معدل لانتقال الحرارة. في هذه الحالة ، يتم توصيل الأنبوب الذي يزود المبرد بأنبوب الفرع العلوي وأنبوب المخرج بالأنبوب السفلي.

إذا قمت بالعكس ، فإن كفاءة تدفئة المكان ستنخفض بنسبة 7٪ تقريبًا. لتوصيل مشعات متعددة الأقسام ، لا يكون مثل هذا المخطط مبررًا دائمًا ، نظرًا لأن التسخين غير الكافي للأقسام الأخيرة ممكن. يمكن تجنب ذلك عن طريق تثبيت امتداد تدفق المياه.

في شقة بها أنابيب مخبأة في الأرض أو تمر تحت القاعدة ، يتم استخدام اتصال سفلي.

هذا هو الخيار الأكثر جمالية ، حيث توجد أنابيب لتزويد وتفريغ سائل التبريد أدناه في الأرض ، وبالتالي يتم استخدام الفتحات السفلية للتوصيل.

قطري

يتم تركيب البطاريات التي تحتوي على اثني عشر قسمًا أو أكثر بنمط قطري.

يتم توفير المبرد من خلال الأنبوب الفرعي العلوي الموجود على جانب واحد من الرادياتير ، ويتم تفريغه من خلال الجزء السفلي على الجانب الآخر.

تسلسلي

يفترض مخطط التوصيل هذا وجود ضغط كافٍ في نظام التدفئة لحركة المبرد عبر الأنابيب.

في هذه الحالة ، يجدر توفير رافعة Mayevsky المصممة لإزالة الهواء الزائد.

من المهم أن تتذكر أن تنفيذ أعمال الإصلاح والصيانة سيكون مصحوبًا بإغلاق نظام التدفئة بالكامل.

موازي

يفترض الأسلاك المتوازية وجود أنبوب حراري خاص مدمج في نظام التدفئة ، يتم من خلاله توفير المبرد وتفريغه في الخارج.

يتيح وجود حنفيات خاصة عند المدخل والمخرج استبدال المشعات الفردية دون إيقاف تشغيل مصدر الحرارة. ومع ذلك ، يمكن أن يتسبب المخطط في تسخين غير كافٍ للأنابيب عند ضغط منخفض في النظام.

تسلسل العمل

يبدأ تركيب البطاريات بتداخل كامل للدائرة. عند استبدال المشعات القديمة بأخرى جديدة ، يتم تصريف المياه وتفكيك عناصر التسخين. سيكون من الصحيح استخدام المضخة لاستبعاد وجود بقايا سائل التبريد في النظام.

بعد إزالة كل الماء ، تتم محاذاة نقاط توصيل البطارية في كلا المستويين. يتم تثبيت الأقواس.

ستكون الخطوة التالية هي تعبئة المشعات باستخدام كتان مانع للتسرب أو معجون تغليف أو صمامات إغلاق خاصة. باستخدام مفتاح عزم الدوران ، شد الاتصال ، وخلق القوة المحددة في الوثائق.

أعمال التركيب

يتم تركيب مشعات على الحائط عن طريق اللحام أو أنابيب البولي بروبلين.في الحالة الأولى ، يكفي استخدام اثنين من السحابات ؛ في الحالة الثانية ، يلزم استخدام ثلاثة مثبتات على الأقل. يجب أن يكون اثنان في الأعلى وواحد في الأسفل.

مع عشرة أقسام أو أكثر ، يجب زيادة عدد السحابات إلى خمسة. يجب أن يكون هناك ثلاثة في الأعلى ، واثنان في الأسفل.

التحكم المكاني

يتم مراقبة وضع البطارية في كلتا الطائرتين. من المستحسن توفير منحدر طفيف نحو الحائط. سيؤدي ذلك إلى تجنب بث النظام أثناء تشغيله.

المرحلة النهائية

يتم إجراء الخيوط على الناهضين وتوصيل جميع عناصر نظام التدفئة. يتم التحكم بعناية في إحكام جميع الوصلات.

بعد ذلك ، يمكن إجراء اختبارات تجريبية لاكتشاف التسرب المحتمل.

إذا تم تنفيذ كل شيء يدويًا حتى الآن ، فمن الأفضل في هذه المرحلة دعوة صانع الأقفال ZHREU. من خلال إغلاق الصنابير "الأمريكية" ، يمكنك فتح صنبور التوصيل. من الأفضل أن يعهد بفتح أنبوب الإرجاع إلى صانع الأقفال.

إذا لم تكن هناك تسريبات في نقاط التوصيل ، فسيكون من الممكن فتح الصمام الموجود على البطاريات وإغلاق الصمام الجانبي. سيبدأ المبرد بالتدفق إلى نظام التدفئة. لنزيف الهواء ، يجب عليك استخدام رافعة Mayevsky.

بمجرد ارتفاع درجة حرارة دائرة التدفئة في جميع الغرف ، سيفتح صانع الأقفال الأنبوب المستقيم. سيؤدي هذا إلى إعادة الضغط إلى النظام. يمكننا أن نفترض أن اختبارات التحكم قد اكتملت. إذا تم التثبيت بشكل صحيح ، فستكون الشقة مريحة بأقل تكلفة.

قم بتركيب خيارات توصيل مشعات التدفئة بأيديهم ، وخطوات التثبيت ، والنصائح والحيل

في الماضي ، كان من الصعب تركيب مشعات التدفئة بنفسك بسبب اللحام ، الذي كان جزءًا لا يتجزأ من التركيب. تتيح المواد الحديثة الاستغناء عن الأجهزة الخاصة ، مما يجعل من الممكن تركيب مشعات التدفئة في المنزل بيديك.

للقيام بأنشطة مماثلة في الشقة ، يوصى بإشراك سباكين في شركة الخدمة ، حيث سيكون من الضروري فصل النظام تمامًا عن الخط الرئيسي وتصريف المياه. لا يعرف الجميع كيفية القيام بذلك بشكل صحيح ، ويمكن أن يتحول الاتصال ذو الجودة الرديئة إلى فيضان من الماء الساخن.

ما هو نظام التدفئة

هذه مجموعة من الأجهزة لإنشاء مناخ محلي مريح في الغرفة التي يعيش ويعمل فيها الناس. درجة الحرارة المريحة للشخص حوالي 20 درجة مئوية. أي مبنى ، حتى لو كان معزولًا تمامًا ، يفقد الحرارة التي تتسرب إلى الفضاء المحيط من خلال الجدران والأرضيات والنوافذ. لذلك ، من أجل الحفاظ على درجة حرارة مريحة في الغرفة ، من الضروري توفير مثل هذه الكمية من الحرارة باستمرار لتعويض خسائرها.

المتطلبات الأساسية لأجهزة التدفئة:

• القوة الميكانيكية. في أنظمة التدفئة المركزية ، يتم توفير المبرد تحت ضغط مرتفع ، عادة ما لا يقل عن 10 أجواء ، بحيث تصل الحرارة حتى الطوابق العليا من المباني متعددة الطوابق. لذا فإن المتانة هي مطلب أساسي للبطاريات.
• المقاومة للتآكل. الماء نفسه هو وسيلة عدوانية تتفاعل بنشاط مع معظم المعادن. في درجات الحرارة والضغط المرتفعين ، تزداد العدوانية فقط ، لا سيما بالنظر إلى الخلط المنتظم للإضافات القلوية في المبرد ، مما يقلل من تكوين المقياس.
• أقصى قدر من تبديد الحرارة. في ظروف التدفئة المركزية ، من المستحسن أن تأخذ طاقة المبرد على أفضل وجه ممكن لتسخين الغرفة.
• مظهر خارجي يجب أن تكون البطاريات متوافقة مع الجزء الداخلي للغرفة التي تم تركيبها فيها.

التركيب

يتم تركيب المبرد في شقة أو في منزل بالتسلسل التالي:

1. قم بعمل العلامات بيديك وقم بتثبيت الحامل. يتم تنفيذ الإجراء الثاني وفقًا لمخطط بسيط: يتم حفر الثقوب وإدخال المسامير وتطبيق الأقواس وتثبيتها بمسامير.إذا كان الحامل على الأرض ، فسيتم توصيله بالأرضية باستخدام البراغي. في بعض الأحيان يتم تثبيته في الجزء السفلي من الجدار.
2. قم بتركيب الملحقات. بادئ ذي بدء ، وضعوا جهازًا يزيل الهواء. يمكن أن يكون إما تلقائي أو يدوي. يتم وضعها يدويًا على المشعب العلوي المقابل للفتحة التي يمكن توصيل أنبوب المدخل بها. يتم وضع قابس على أحد المجمعات. يتم تثبيت هذه العناصر وفقًا لمخطط توصيل البطارية. إذا كانت أقطار المجمعات والأنابيب مختلفة ، يتم تثبيت المحولات على الفتحات الحرة.
3. إذا كان نظام التدفئة في الشقة أحادي الأنبوب ، فمن الضروري تثبيت ممر جانبي - أنبوب إضافي يربط أنابيب المدخل والمخرج. يجب تركيب الصمامات الكروية في نهايات الممر الجانبي.
4. قم بتركيب صمامات التحكم والإغلاق. صمام التحكم هو صمام برأس حراري. في هذه المرحلة ، يتم فك الصمام فقط. يتم وضعها على الفتحة التي سيتم توصيل أنبوب المدخل بها وفقًا للمخطط. يتم وضع الرأس الحراري جانبًا. في حالة استخدام مثل هذا الصمام ، يتم وضع صمام الإغلاق على المنفذ. يتم استبدال هذا الزوج من التركيبات بصمامات كروية. يتم تثبيت صمامات الإغلاق على النحو التالي: يتم تثبيت التركيبات مع النساء الأمريكيات في فتحات الرادياتير. والقاعدة مثبتة على الأنابيب. إذا كانت الأنابيب معدنية ، يتم لف الخيط.
5. علق المبرد على الأقواس. قبل وأثناء هذه العملية ، ليس من الضروري إزالة الفيلم الواقي من الجهاز ثنائي المعدن. سيحمي جمال المنتج طالما استمرت جميع الأعمال ، بما في ذلك البناء. الشيء الوحيد الذي عليك القيام به هو تمزيق الفيلم بيديك في تلك الأماكن التي ستكون على اتصال بالحامل.
6. قم بتوصيل الأنبوب الوارد والصادر بيديك. إنها متصلة وفقًا لنظام الاتصال المحدد. تتضمن العملية تطبيق قاعدة الحنفية أو الصمام على الأنبوب بأمريكي وشد الأمريكي بيديك. قد يكون الاتصال مختلفًا ، لأنه ليس كل صمام توقف به صمام أمريكي. قد يكون ذلك ، أولاً ، يتم توصيل صمامات الإغلاق بالرادياتير ، ثم يتم توصيلها بالأنابيب. في الوقت نفسه ، يمكن توصيلها عن طريق العقص أو اللحام أو تحت الضغط. غالبًا ما يتم وصف ميزاتها في مقاطع فيديو مختلفة.
7. إنها تضغط على المبرد ودائرة نظام التدفئة بأكملها. في الوقت نفسه ، كانت الصنابير مغلقة تمامًا في البداية. ثم تفتح تدريجيا. يمكن أن يتسبب الفتح المفاجئ في حدوث المطرقة المائية.

خصائص المشعات ثنائية المعدن ترتيب واختيار المشعات ثنائية المعدن ملحقات مشعات التدفئة اختيار وتركيب أقواس للمشعات

تركيب البطارية الصحيح

تحتاج إلى استبدال البطاريات أو تركيبها ؛ تعتمد أسعار هذه العمليات على العديد من العوامل. بالإضافة إلى حقيقة أن هذه الخدمة أغلى في المدن الكبيرة منها في المدن الصغيرة ، يمكن أن تختلف أيضًا في مناطق مختلفة من مدينة كبيرة.

يعتمد ذلك أيضًا على نوع المبرد (على سبيل المثال ، الحديد الزهر يزن أكثر - يمكن للسيد أن يطلب بسهولة سعرًا أعلى) ، وسهولة التجميع ، والحاجة إلى تجميع الأقسام ، والحاجة إلى تفكيك البطارية القديمة.

إذا قررت تثبيت بطارية التدفئة بنفسك ، فاقرأ كيفية القيام بذلك وشاهد مقطع الفيديو أدناه. نحن نضمن أنه يمكنك القيام بكل شيء بنفسك.

بغض النظر عن نوع المبرد الذي تختاره (فيما يلي نصائح مفيدة حول هذا الموضوع) ، يجب مراعاة متطلبات معينة لتحسين نقل الحرارة.

يجب ألا تقل المسافة بين عتبة النافذة والشبكة العلوية عن 5 سم (أفضل - حوالي 10) ، بين السطح السفلي والأرضية - من 8 إلى 12 سم. يجب أن يكون المبرد 2-5 سم من الحائط.

تحديد موقع المشعات

إذا كنا نتحدث عن استبدال الهياكل القديمة بأخرى جديدة ، فإن مسألة الموقع تختفي من تلقاء نفسها. في حالة التخطيط لرسم تخطيطي للدائرة ، من الضروري مراعاة العوامل المهمة التي يجب أن تخلق بموجبها البطاريات حماية حرارية موثوقة. بغض النظر عن مدى جودة النوافذ ذات الزجاج المزدوج الحديثة ، فهي لا تزال مصادر لتدفق الهواء البارد. هذا هو السبب في تركيب البطاريات في جميع الغرف تقريبًا أسفل النافذة. ولكن في نفس الوقت ، يجب ألا يغيب عن البال أن الرادياتير يجب أن يغطي 70٪ على الأقل من فتحة النافذة. عندها فقط ستعمل بشكل فعال.

- يجب أن تكون المسافة من عتبة النافذة إلى الجزء العلوي من المدفأة في حدود 9-14 سم ؛

- من أسفل البطارية إلى الأرض ، يلزم وجود فجوة من 7 إلى 12 سم ؛

- بين المبرد والجدار تحتاج إلى ترك مسافة 3-5 سم ؛

- يجب وضع هيكل التسخين في منتصف فتحة النافذة.

بناءً على المتطلبات المذكورة ، يمكننا تلخيص أن موقع التثبيت يجب أن يسبق اختيار النموذج. فقط في حالة توفر معلمات معينة ، يتم تحديد قوة وتكوين الأقسام.

بطاريات الألمنيوم

هذه المشعات هي الأخف وزنا. تبدو جميلة و "تتناسب" بسهولة مع أي ديكور داخلي تقريبًا.

تتمتع بطاريات الألمنيوم بالمزايا التالية:

• لديهم تبديد جيد للحرارة.
• يزنون قليلا.
• لديهم خمول منخفض.
• عند تصريف المبرد ، فإنها لا تتآكل ، ولكنها مغطاة بغشاء أكسيد.

مثال على تركيب بطاريات الألمنيوم

لديهم أيضًا عيوب ، وأخرى مهمة جدًا. على سبيل المثال ، هم أكثر طلبًا على المبرد: إذا كان ، على سبيل المثال ، ماء ، فيجب أن يكون الرقم الهيدروجيني له حوالي 7-8. يجب أن يتم التوصيل بالرادياتير إما بأنابيب من الألومنيوم أو بأنابيب معدنية من البلاستيك. يؤدي التوصيل بأنابيب مصنوعة من معدن آخر إلى تآكل وتدمير أقسام الرادياتير نفسها. يؤدي عدم وجود فتحة تهوية أيضًا إلى تلف الأقسام.

نقطة ضعف مشعات الألمنيوم هي الوصلات الملولبة ، وهي أول من يعاني في حالة المطرقة المائية.

تخضع مشعات الألمنيوم لما يسمى بـ "التهوية" - يتشكل الهواء نتيجة العمليات الكيميائية التي تحدث في المبرد ، ويحتاج إلى النزف من وقت لآخر.

بالإضافة إلى ذلك ، يتطلب تركيب مشعات الألومنيوم مزيدًا من الدقة ، فمن الأفضل تكليف المهنيين به.

اليوم يمكنك شراء نوعين من مشعات الألمنيوم:

• قياسي (أوروبي).
• مقوى (يتحمل ما يصل إلى 12 جوًا).

كيفية حساب عدد أقسام بطارية ثنائية المعدن

يتم حساب عدد الأقسام بواسطة الصيغة S x 100 / W S هي مساحة الغرفة ، W هو تصنيف الطاقة لقسم الرادياتير ، المشار إليه من قبل الشركة المصنعة في الوثائق الفنية. لا يتم الحساب للغرفة بأكملها ، ولكن لكل غرفة على حدة. لا يؤخذ نوع المبرد في الاعتبار في الحساب.

مثال على الحساب

من الضروري لغرفة المعيشة التي تبلغ مساحتها 15 مترًا مربعًا حساب عدد الأقسام ، كل منها بقوة 200 واط.

تركيب مشعات تسخين ثنائية المعدن مع 8 أقسام سوف تسخن غرفة المعيشة بهامش.

بطاريات التدفئة ثنائية المعدن ، التي يمكن تركيبها لأي رجل في المنزل ، هي أفضل جهاز تدفئة في شقة بها تدفئة مركزية.

كيف يؤثر موقع المبرد على الحائط على كفاءته

يؤثر اختيار موقع التثبيت على كفاءة أجهزة التدفئة. عادة ، يتم تثبيت البطاريات تحت فتحات النوافذ ، لأن تدفق الهواء الساخن ، بسبب الحمل الحراري لأعلى ، يخلق نوعًا من الستارة الحرارية مقابل فتحة النافذة (يتم فقدان معظم الحرارة من خلال النوافذ).

عند تركيب السخان ، التزم بالمسافات القياسية التالية:

• يجب ألا تقل المسافة من أسفل عتبة النافذة أو أي عائق آخر من أعلى إلى البطارية عن 10 سم أو على الأقل من عمق الرادياتير. خلاف ذلك ، فإن الحاجز من الأعلى سوف يتداخل مع تدفقات الحمل الحراري.
• يتم تثبيت البطارية من الأرضية على مسافة 10-12 سم ، ويصبح الحمل الحراري أكثر صعوبة على مسافة أصغر. بالإضافة إلى ذلك ، سيكون من الصعب إزالة الغبار تحت الجهاز ، والذي يتراكم هنا بكميات كبيرة. إذا قمت بتثبيت الجهاز من الأرضية على ارتفاع يزيد عن 15 سم ، فلن يتم تسخين الجزء السفلي من الغرفة جيدًا.
• يتم تثبيت وحدة التسخين من الحائط على مسافة لا تقل عن 20 مم. للقيام بذلك ، يتم تثبيته بين قوسين. مع انخفاض هذه المسافة ، يزداد الحمل سوءًا ويتجمع الغبار خلف البطارية.

حساب المبرد للغرفة

تسلسل الحساب كما يلي:

1. تحتاج أولاً إلى إيجاد كمية الحرارة اللازمة لتدفئة غرفة بحجم معين. من الضروري أيضًا مراعاة تعويض فقدان الحرارة والمعايير المهمة الأخرى (المنطقة المناخية ، اتجاه الغرفة ، جودة العزل ، إلخ).
2. يتم تصحيح القيمة الناتجة مع مراعاة مخطط إدخال الجهاز والفروق الدقيقة في وضعه على سطح الجدار.
3. إذا كنت تخطط لشراء مشعاع قابل للطي ، فبعد تحديد الطاقة المطلوبة للجهاز لغرفة معينة ، يمكنك حساب العدد المطلوب من الأقسام.

تركيب مشعات الحديد الزهر بيديك

ليس سراً أن أجهزة التدفئة مثل بطاريات الحديد الزهر قد تم استخدامها في جميع المباني السكنية تقريبًا لفترة طويلة جدًا. إنها شائعة اليوم ، ومع ذلك ، فإن تطوير التكنولوجيا يساهم في حقيقة أن هذه الوحدات يتم استبدالها بمشعات أكثر حداثة ووظيفية.

• نظام المعدنين.
• الصلب؛
• بطاريات الألمنيوم (تفاصيل أكثر: "مشعات الألمنيوم - المواصفات الفنية ، التركيب").

من أجل فهم كيفية إجراء تركيب مشعات الحديد الزهر ، من الضروري دراسة الخصائص التقنية التي تتمتع بها هذه الأجهزة ، وكذلك النظر في الأساس الذي يجب أن يتم فيه حساب مشعات الحديد الزهر.

مشعات ثنائية المعدن

رجل يقوم بتركيب بطارية ثنائية المعدن

العيب الرئيسي هو السعر المرتفع مقارنة بالأصناف الأخرى. ومع ذلك ، تجدر الإشارة إلى أنه في معظم الأحيان له ما يبرره: لقد "ورثوا" أفضل صفات أجهزة الفولاذ والألمنيوم. لديهم غلاف خارجي من الألومنيوم وجزء أنبوبي فولاذي داخلي.

البطاريات ثنائية المعدن جميلة ، ولا يوجد عمليا خمول فيها. يمكن تركيب البطاريات ثنائية المعدن في الشقة يدويًا بسهولة.

يمكن أن تسمى مزاياها أيضًا مقاومة المطرقة المائية والضغط العالي ونقل الحرارة المرتفع. الموصلية الحرارية للمشعات ثنائية المعدن أقل من الألومنيوم ، لكنها من حيث المبدأ عالية جدًا.

احسب عدد الأقسام

صيغة مفيدة للحساب

لكل 10 أمتار مربعة ، يلزم 1 كيلوواط من الطاقة - في حالة ارتفاع السقف القياسي (2.5 متر). إذا كان ارتفاع السقف أعلى - أعد الحساب! تذكر أنه ليس المنطقة التي يتم تسخينها ، بل الحجم!

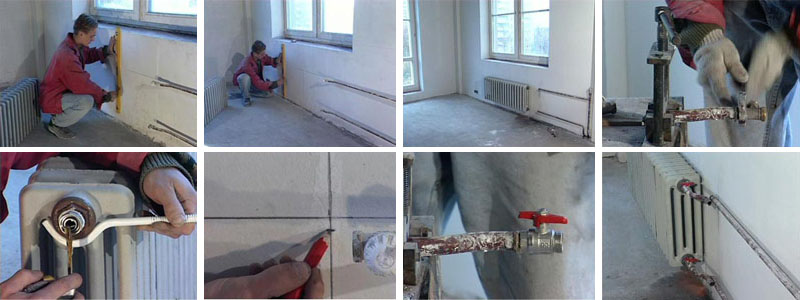

التثبيت الذاتي للرادياتير خطوة بخطوة

عند التخطيط للعمل ، يجب عليك اختيار نظام تثبيت المبرد واكتساب المهارات النظرية ومشاهدة فيديو تعليمي وإعداد الأدوات:

• كماشة؛
• الحفر بالصدمات أو المطرقة ؛
• مستوى؛
• الحفر مع اللحام المنتصر.
• شريط قياس ، قلم رصاص
• وجع عزم الدوران للأنابيب.

من المستحسن أن تكون الأقسام متصلة بالفعل عند الشراء: هناك حاجة إلى مفتاح خاص لتجميعها.

الاتصال ممكن فقط مع تركيبات المبرد. في بعض الأحيان يتم توصيل جزء من عناصر الاتصال بالجهاز ، ويتم شراء كل شيء آخر بشكل مستقل.كقاعدة عامة ، تعتبر مجموعة التثبيت الخاصة بمشعات كل علامة تجارية عالمية ومناسبة لجميع الأنواع. طقم التركيب يحتوي على:

• محابس ورافعة Mayevsky (صمام لإطلاق الهواء) ؛
• قابس ومحول ، جوانات لهم ؛
• بين قوسين مع المسامير.
• أجهزة التحكم في درجة الحرارة: ترموستات ، صمامات ثرموستات ، رؤوس ثرموستاتية.

يتم تثبيت البطارية بشكل جانبي بترتيب معين.

1. الترميز. لتحقيق أقصى قدر من نقل الحرارة ، يتم الحفاظ على المعلمات التالية:

• الارتفاع فوق الأرض - 10 سم على الأقل ؛
• المسافة من عتبة النافذة - 10-12 سم ؛
• الفجوة بين الجدار والرادياتير 2-5 سم.

2. تثبيت الأقواس على الحائط. بالنسبة لعدد صغير من الأقسام (حتى 8) ، يلزم وجود ثلاث نقاط ، وفي حالات أخرى يتم زيادة عدد الدعم.

3. تجميع مجموعة التثبيت ، وربط الصنبور والصمام للرأس الحراري ، صمام Mayevsky.

4. تعليق الرادياتير - يتم فحص موقعه في المستوى الأفقي حسب المستوى.

5. توصيل أنابيب الإمداد والعودة.

الاتصال السفلي للرادياتير (على سبيل المثال ، الألومنيوم) بسيط بنفس القدر ويتم صنعه بنفس التسلسل. مطلوب فقط معرفة ما هو بالضبط عند شراء عنصر التسخين المحدد: اليد اليمنى أو اليسرى (يعتمد التثبيت على هذا).

كم يكلف تركيب المبرد

إذا تم اختيار مخطط قطري للتثبيت ، فمن الأفضل استخدام خدمات المتخصصين. تتطلب هذه الطريقة معرفة نظرية ومهارات عملية من أجل تحقيق توزيع موحد لسائل التبريد. يتم تحديد سعر تركيب مشعات التدفئة في الشقة من خلال عددها: تكلفة تركيب الوحدة تصل في المتوسط ​​إلى 5000 ، من اثنين أو أكثر - حوالي 4000 روبل. إذا تم وضع المبرد على بطانة جاهزة ، فإن الإجراء يكلف العميل 2500.

https://youtube.com/watch؟v=3BaaUUG4JZE

ميزات التركيب بأنواعه المختلفة

تفرض المادة التي يتكون منها عنصر تسخين معين متطلبات معينة عند تركيبه. إذا كان الحديد الزهر لا يخاف من الإجهاد الميكانيكي الخطير ، فإن الآخرين يحتاجون إلى عناية خاصة.

الكلاسيكية الحديد الزهر

مشعات الحديد الزهر لا تزال ذات صلة. تجعل الخصائص الخاصة للمواد المستخدمة في تصنيعها من الممكن تسخين غرفة بشكل فعال في أي منطقة بسبب التبريد البطيء.

لتثبيت عنصر التسخين هذا بشكل صحيح ، قبل التوصيل ، يجب عليك:

• تفكيك المنتج النهائي إلى أقسام ؛
• شد كل الحلمات ، قم بتجميع المنتج بترتيب عكسي.

عند القيام بأعمال التثبيت ، يجدر النظر في وزن المنتج وتكوين المواد التي تم بناء المنزل منها. يمكن تركيب عنصر التسخين فقط على جدران من الطوب والخرسانة. يتم تركيب البطارية بالقرب من جدار دريوال على حامل أرضي.

النماذج الحديثة

تتميز هذه المنتجات بوزن خفيف وهشاشة متزايدة. بالنسبة لهم ، من الضروري توفير رافعة Mayevsky.

في عملية تنفيذ أعمال التركيب ، لا تقم بإزالة العبوة لمنع تشوه السطح.

تركيب مشعات التدفئة ثنائية المعدن

تجبر مدة موسم التدفئة في بلدنا أصحاب المنازل على إعداد جميع معدات التدفئة بعناية. يتم تعديل وإصلاح النظام في فترة الربيع والصيف. في هذا الوقت ، غالبًا ما يتم استبدال أو تركيب مشعات التدفئة ثنائية المعدن. يتم تصنيعها باستخدام تقنية متقدمة تسمح بالاستخدام الأكثر كفاءة للطاقة الحرارية من المبرد.

1. معلومات عامة
2. متطلبات تقنية
3. ميزات التصميم
4. خيارات الأسلاك المبرد
5. أعمال التركيب
6. لماذا يتم وضع البطاريات تحت النافذة

قواعد موقع البطارية ومخططات الأسلاك

بالإضافة إلى خصائص المبرد نفسه ومعرفة كيفية توصيله ، فإن أحد أهم العوامل التي تؤثر على كفاءة نظام التدفئة هو اختيار المكان المناسب لتحديد موقع المنتج. صحيح ، في معظم الحالات يتم تحديدها مسبقًا - البطارية الجديدة ، على الأرجح ، ستقف محل البطارية القديمة المصنوعة من الحديد الزهر ، والتي كانت موجودة منذ بناء المبنى. ولكن مع ذلك ، إليك بعض التوصيات بشأن الوضع المناسب للرادياتير.

كيفية تثبيت المبرد بيديك

أولاً ، من المستحسن وضع البطارية تحت النافذة. الحقيقة هي أنه "جسر" يدخل من خلاله البرد من الشارع إلى شقة أو كوخ. يشكل وجود المبرد تحت النافذة نوعًا من "الستارة الحرارية" التي تتداخل مع العملية الموضحة أعلاه. في هذه الحالة ، يجب وضع البطارية بدقة في منتصف النافذة ، ويفضل أن تشغل ما يصل إلى 70-80٪ من عرضها.

ثانياً ، من الأرضية إلى المبرد يجب ألا يقل عن 80-120 مم. إذا كان هناك القليل ، فسيكون من غير المناسب التنظيف تحت البطارية ، وسوف تتراكم كمية كبيرة من الغبار والحطام هناك. وإذا كان المبرد أعلى ، فستتجمع تحته كمية معينة من الهواء البارد ، الأمر الذي يتطلب الاحماء ، ونتيجة لذلك ، يؤدي إلى تفاقم عمل نظام التدفئة. بالإضافة إلى ذلك ، فإن المسافة الصغيرة جدًا من عتبة النافذة تؤثر سلبًا على كفاءة البطارية.

ثالثًا ، يُسمح بمسافة 2.5-3 سم بين الجزء الخلفي للرادياتير والجدار.إذا كانت أقل ، فإن عمليات الحمل الحراري وحركة تدفق الهواء الدافئ تكون مضطربة ، ونتيجة لذلك ، تعمل البطارية بشكل أقل بكفاءة ويهدر جزءًا من الحرارة عبثًا.

يتم عرض جميع المبادئ المذكورة أعلاه لوضع بطارية التدفئة في الرسم البياني أعلاه.

جدول. مخططات قياسية لتوصيل بطاريات التدفئة.

غرفة المرجل في منزل خاص - اختيار المعدات ، مخطط تركيب كامل ، تصميم مختص للأنظمة الهندسية مع الامتثال الكامل لقوانين وأنظمة البناء ، ليس فقط.

غلاية غازية مزدوجة الدائرة مثبتة على الحائط.تتضمن تفاصيل بناء المنازل الريفية التدفئة المستقلة وإمدادات المياه الساخنة - التمديد.

المبرد لنظام التدفئة: ماء ، مضاد للتجمد - أيهما أفضل؟ التدفئة في منزل خاص ليست مجرد مزيج من عدة أنابيب ومشعات. هذا هو نظام معقد ، من أجل.

سخانات تسخين المياه: الاختيار ، مبدأ التشغيل ، التثبيت يتم تركيب مسخنات تسخين المياه بشكل متزايد في المنازل والشقق الحديثة. كفاءة تسخين عالية.

مخططات توصيل المشعات بدائرة التسخين

نظرًا لأن توصيل مشعات التدفئة بالجزء الرئيسي قد يختلف ، فإن كفاءة نقل الحرارة تعتمد على المخطط

من المهم اختيار الاتجاه الأمثل لحركة الناقل الحراري عبر الجهاز. يعتمد تيارها على الضغط الديناميكي للوسط السائل وفرق درجة الحرارة في تجويف الرادياتير

اتصال قطري

يعتبر تركيب مشعات التسخين بوصلة قطرية وتغذية علوية هو الأكثر فاعلية ، حيث تتمتع الأجهزة بأقصى قدر من نقل الحرارة. هذا يرجع إلى حقيقة أنه مع مثل هذا الاتصال ، لا يواجه المبرد أي عقبات في طريقه. يملأ السائل المجمع العلوي تمامًا ويتدفق عبر القنوات الرأسية ويدخل المجمع السفلي. هذا يساهم في تسخين منتظم لكامل مساحة الجهاز ، وبالتالي فإن نقل الحرارة للبطارية هو الحد الأقصى.

نادرًا ما يتم استخدام التوصيل القطري لمشعات التدفئة مع التغذية السفلية. في البطاريات التي تحتوي على عدد كبير من الأقسام ، تتشكل منطقة راكدة بدرجة حرارة أقل من المعتاد لسائل التبريد في منطقة الأنبوب الفرعي الذي يقطع فيه خط الإرجاع. في هذه الحالة ، يمكن أن تصل فاقد كفاءة نقل الحرارة إلى 20٪.

جانب واحد مع التغذية العلوية والسفلية

عادةً ما يتم استخدام خيار توصيل الأجهزة بالأجهزة الرئيسية بإمداد علوي أحادي الجانب في الأسلاك أحادية الأنبوب للمباني الشاهقة ذات الإمداد العلوي أو في شبكة عمودية تنازلية بأسلاك منخفضة.

هذا المخطط أكثر ملاءمة للمشعات ذات الطول القصير. ولكن مع وجود عدد كبير من الأقسام ، قد لا تكون الطاقة الحركية للحامل الحراري كافية للمرور الكامل للتدفق عبر المجمع.إذا كنت تستخدم تركيب بطاريات تسخين بإمداد علوي أحادي الجانب ، فعليك أن تتحمل انخفاضًا في ناتج الحرارة بحد أقصى 5٪.

لا يمكن وصف الاتصال السفلي أحادي الاتجاه بأنه فعال ، ولكنه غالبًا ما يستخدم في المباني الشاهقة ذات الأسلاك أحادية الأنبوب. العيب هو تكوين منطقة ركود في الجزء البعيد من الجهاز من المدخل. لهذا السبب ، ستكون الحافة البعيدة للبطارية أكثر برودة. في هذه الحالة ، يمكن أن يصل الانخفاض في كفاءة نقل الحرارة إلى 22٪.

جهين مع تغذية علوية وسفلية

تركيب البطارية مع اتصال مزدوج القاع يسمح لك بإخفاء الأنابيب في الداخل قدر الإمكان. نظرًا لأن المبرد بالكاد يخترق الجزء العلوي من الجهاز بسبب التدفقات القادمة للسائل المبرد ، فإن الجزء العلوي من المبرد يسخن بشكل أبطأ وأسوأ. في هذه الحالة ، يصل الانخفاض في كفاءة نقل الحرارة إلى 15٪. ولكن إذا لزم الأمر ، يمكن تحسين هذا المخطط.

يستبعد التوصيل الصحيح لمشعات التدفئة إمكانية استخدام اتصال مزدوج الوجه مع مصدر من الأعلى. يمكن فقط لمهندسي الحرارة الأميين تطبيق مثل هذا المخطط في الممارسة العملية. نظرًا لأن الممر عبر المشعب العلوي مفتوح للسائل ، فلن يتدفق إلى الأنبوب السفلي ، لذلك سيتم تدفئة الجزء العلوي فقط من الجهاز.
