مكان تركيب المجمع الهيدروليكي لأنظمة التدفئة

الاختيار الصحيح

فارق بسيط مثير للاهتمام: اسم هذا الجهاز لا يعتمد على تصميمه ، ولكن على مجال التطبيق. عندما يتعلق الأمر بإمدادات المياه ، فإن الخزان يسمى المركب الهيدروليكي. والحاوية المدمجة في التسخين بنفس الخصائص الهيكلية ستسمى غشاء أو خزان تمدد.

لكن من المهم مراعاة المعلومات المحددة من قبل الشركة المصنعة. كل منتج له درجة حرارة التشغيل والضغط الخاص به:

• ما يصل إلى 4 أجواء وما يصل إلى 120 درجة مئوية - للتدفئة ؛
• ما يصل إلى 12 جوًا وما يصل إلى 80 درجة - لإمداد المياه.

من حيث الحجم ، لا يتم اختيار الخزان الأرخص ، ولكن يتوافق مع معلمات النظام.

لتطبيع الضغط في نظام التدفئة ، يتم استخدام عدد من الأجهزة. لكن أهمها إما تراكم هيدروليكي. يتيح تصميمه إمكانية تثبيت مؤشرات ضغط سائل التبريد تلقائيًا عندما يتغير نظام درجة الحرارة.

هدف

المركب مركب فقط لأنظمة التدفئة من النوع المغلق. تتميز بارتفاع ضغط الماء الذي يحدث بسبب تسخينها. لذلك ، عند تجاوز المؤشر المسموح به ، يكون نظام التعويض ضروريًا. هذا هو الغرض من المجمع.

إنه هيكل فولاذي ، ينقسم إلى غرفتين بالداخل. أحدهما مصمم ليملأ بالماء من نظام التدفئة ، والثاني يعمل كمعوض للهواء. لضبط مؤشر الضغط الأمثل في غرفة الهواء ، يتم توفير صمام في المجمع. بفضل مساعدتها ، يتم تغيير درجة حقن الهواء ، وبالتالي تكييف الجهاز مع معلمات نظام تدفئة معين.

يتم فصل الغرف بواسطة غشاء مرن أو بالون مطاطي. عندما ترتفع درجة حرارة الماء في الأنابيب فوق درجة الحرارة الحرجة ، تحدث قفزة في الضغط. يبدأ السائل المتوسع في الضغط على جدران الغشاء الفاصل. هي ، بدورها ، تحت تأثير هذه القوة ، يزيد حجم ملء غرفة الماء. هذا يؤدي إلى تطبيع الضغط داخل النظام بأكمله.

قواعد الاتصال ، الرسم التخطيطي

عند تركيب مجمع هيدروليكي ، يجب اتباع قواعد معينة. بادئ ذي بدء ، من الضروري تحديد موقع في الحرارة الرئيسية حيث سيتم تثبيته. يوصي الخبراء بتركيب خزان التمدد في أنبوب الإرجاع بالماء المبرد. لكن في نفس الوقت ، يجب تثبيته قبل معدات الضخ. مخطط التثبيت العام على النحو التالي.

كما ترى ، تم تركيب صمام أمان لحماية الخط من هبوط ضغط السائل عند مخرج معدات التسخين. يؤدي نفس وظائف المركب الهيدروليكي ، ولكنه مصمم لارتفاع الضغط المفاجئ. يعد خزان التمدد ضروريًا لتطبيع عملية التسخين باستخدام قطرات ضغط صغيرة.

قبل بدء التثبيت ، ضع في اعتبارك الميزات التالية:

• اختيار موقع التثبيت. الشرط الرئيسي لذلك هو الوصول المجاني إلى الجهاز. هذا ينطبق بشكل خاص على صمام التحكم في غرفة الهواء.
• في المنطقة الواقعة بين وخزان التمدد ، يجب ألا يكون هناك صمامات أخرى للإغلاق أو التحكم. يمكنه إجراء تغييرات كبيرة في المقاومة الهيدروليكية.
• يجب ألا تقل درجة الحرارة في الغرفة حيث تم تركيب المجمع عن 0 درجة مئوية.
• يجب ألا يتعرض سطحه لأحمال ميكانيكية أو تأثيرات خارجية.
• يجب ضبط تشغيل مخفض الضغط لإخراج الهواء من الغرف وفقًا لمعايير نظام التدفئة.

وفقًا لهذه القواعد ، يمكنك تثبيت خزان التمدد بشكل مستقل.ولكن في الوقت نفسه ، يجب عليك اتباع قواعد الاتصال واستخدام المنتجات المصنوعة من مواد عالية الجودة وحساب الحجم الأمثل للخزان.

للحساب ، من الضروري معرفة الحجم الكلي لنظام التدفئة ، والضغط الأمثل والأقصى فيه ، وكذلك معامل التمدد للماء. معادلة حساب حجم المركب الهيدروليكي من نوع الغشاء:

• ه - معامل تمدد الماء - 0.04318 ؛
• C هو الحجم الكلي لنظام التدفئة ؛
• Pi هو الضغط الأولي ؛
• Pf هو أقصى ضغط.

ضع في اعتبارك مثالًا لحساب التدفئة بحجم إجمالي 500 لتر ، وضغط مثالي 1.5 بار ، و 3 بار كحد أقصى.

ستتيح لك هذه التقنية تحديد خزان التمدد وتوصيله بشكل صحيح لنظام تدفئة من النوع المغلق.

كيفية اختيار حجم مجمع إمدادات المياه

كلما حدث تغيير في مراحل التشغيل ووقت الخمول لمضخات الدوران في نظام إمداد المياه ، زاد استهلاك الطاقة وتآكل المكونات والأجزاء في معدات النظام الهيدروليكي. لذلك ، يُنصح باختيار مجمع هيدروليكي بناءً على تقليل عدد مرات بدء تشغيل محرك المضخة. المعيار الرئيسي في هذا الاختيار هو تحديد الحجم الأمثل للخزان الهيدروليكي. في هذه الحالة ، يمكن استخدام كل من التوصيات العامة (التقريبية) وطرق الحساب المحددة والدقيقة تمامًا.

لتوفير الطاقة وإطالة عمر الخدمة ، يجب ألا يتم تشغيل المضخة أكثر من 30 مرة في الساعة. لحساب تقريبي للحجم ، سيتعين عليك مراعاة العديد من المعلمات الأخرى:

• أداء المضخة (QH). تبلغ قدرة المضخة المنزلية المتوسطة حوالي 2-3 م 3 / ساعة (2000-3000 لتر / ساعة) ؛
• الحجم المفيد للمجمع الهيدروليكي (VEF). هذه هي كمية السائل (الماء) التي يمكن استخلاصها من الخزان الهيدروليكي في غضون دقيقة. و ماكس. ضغط تشغيل التتابع. في الحياة ، هي في حدود 40٪ من السعة الإجمالية.

لضمان هذا الشرط ، تحتاج إلى اختيار GA بحجم إجمالي لا يقل عن:

V_min = Q_H / (30 ∙ V_EF) = (2000… 3000) / (30 ∙ 0.4) = 170… 250 لتر

في حالة استخدام حجم المياه في المجمع كاحتياطي ، على سبيل المثال ، في حالة عدم وجود كهرباء ، فإن خزان بسعة 24 لترًا أو أكثر يكفي لعائلة مكونة من شخص إلى شخصين. لثلاثة مستهلكين ، يوصى باستخدام الخزانات من 50 لترًا ، ولأربعة أو أكثر - من 100 لتر.

يبدو أنه كلما زاد حجم الخزان ، كان ذلك أفضل. لكن لا تنس أن إمدادات المياه هي مجرد مكافأة إضافية وأن الرغبة في زيادتها يمكن أن يكون لها عيوب:

• يشغل هذا الخزان الهيدروليكي مساحة كبيرة ، مما يعني أنه سيتعين عليك الحصول على غرفة كبيرة لاستيعابها.
• مع الحجم الكبير والاستهلاك المنخفض ، قد يتجمد الماء في الخزان.
• ليست حقيقة أن الحد الأدنى لعدد مرات بدء تشغيل المحرك الكهربائي سوف يطيل من عمر المضخة

يعتبر توصيل الخزان الهيدروليكي بحد أدنى من التعقيد

لا يسبب التركيب الذاتي للمجمع في نظام تزويد المياه أي مشاكل خطيرة. إذا كان الجهاز متصلاً بشبكات ذات معدات ضخ من النوع السطحي ، فسيكون الإجراء على النحو التالي:

• قم بقياس الضغط داخل المجمع. يجب أن تكون قيمته 0.2-1 بار أقل من ضغط مفتاح بدء تشغيل المضخة.
• قم بإعداد تركيبات لتوصيل المرحل والخزان الهيدروليكي ومقياس الضغط والمضخة في دائرة واحدة. فارق بسيط. خذ تركيبًا بخمسة منافذ. سيلزم مدخل "إضافي" لتوصيل أنبوب الماء.
• قم بشراء مفتاح تعديل الضغط ، بالإضافة إلى مادة مانعة للتسرب من البلاستيك الفلوري (شريط FUM) أو جر بها.
• قم بتوصيل التركيبات بالخزان باستخدام شفة (يجب أن يكون لها صمام جانبي) أو خرطوم صلب.
• برغي بدوره جميع أجزاء النظام. يتم إجراء آخر اتصال بالأنبوب المؤدي إلى جهاز الضخ.

يجب فحص الخزان المركب بحثًا عن التسريبات. إذا كان هناك أي شيء ، فمن الضروري أيضًا إغلاق تقاطعات العناصر الفردية للجهاز بشريط FUM أو مادة مانعة للتسرب مناسبة.

عند استخدام الخزان الهيدروليكي في الأنظمة ذات المضخة الغاطسة ، يجب مراعاة أن الأخير يتم تركيبه مباشرة في المكان الذي تدخل فيه المياه إلى المبنى السكني (في بئر ، بئر). مثل هذا المخطط قد يكون غير آمن. هناك احتمال كبير ل "عودة" المياه إلى المصدر. كيف تتجنبها؟ بكل بساطة - عن طريق تركيب صمام فحص خاص. يتم وضعها مباشرة على المضخة أمام أنبوب الماء. سيكون إجراء توصيل الخزان الهيدروليكي مشابهًا للمخطط الموضح أعلاه. لكن مع تغيير واحد. تحتاج أولاً إلى تثبيت صمام فحص. وفقط بعد ذلك قم بتوصيل جميع عناصر المركب الهيدروليكي بشبكة إمداد المياه.

اختر خزانًا هيدروليكيًا وقم بتثبيته في منزلك حتى لا تعرف أبدًا مشاكل نظام إمداد المياه المستقل!

المركب الهيدروليكي عبارة عن خزان غشاء تمدد مناسب للتشغيل بمياه الشرب في أنظمة الإمداد بالمياه.

ما الذي يمكن أن يفشل بعد ذلك ، هل من المنطقي دفع مبالغ زائدة مقابل علامة تجارية وهل جميع المجمعات الهيدروليكية متشابهة حقًا؟

في هذه المقالة ، سننظر في كيفية اختلاف بعض المراكم الهيدروليكية عن غيرها ، والأهم من ذلك ، سوف نفهم ذلك ما هي العوامل التي تؤثر على تكلفتها
.

كيف يعمل المركب الهيدروليكي بتصميم بسيط وموثوق

إن نظام السباكة المستقر الذي يعمل في مسكن خاص هو ميزة مالكه. يدرك الأشخاص الذين جربوا تركيب وتشغيل شبكات إمدادات المياه المستقلة مدى صعوبة تجنب الفشل في إمداد المياه في مثل هذه المجمعات. في بعض الأحيان ، يكفي ارتفاع ضغط واحد فقط لفشل المعدات باهظة الثمن المتصلة بإمدادات المياه (على سبيل المثال ، سخان المياه ، آلة غسل الأطباق). لا يوجد سوى حل واحد لهذه المشكلة - تركيب مجمع هيدروليكي. يحافظ على الضغط المحدد في النظام ، ويخلق إمدادًا معينًا بالمياه ويزيل مخاطر تلف المعدات الكهربائية المنزلية.
إن الحاجة إلى تثبيت مثل هذا الجهاز واضحة.

جهاز المجمع بسيط للغاية. وهي مصنوعة على شكل خزان معدني ، يتم تثبيت غشاء مطاطي (مطاطي) بداخله. هذا الأخير يشبه بصريا الكمثرى. يتم تثبيت الغشاء على جسم الخزان الهيدروليكي عن طريق شفة خاصة مع أنبوب فرعي. يتراكم الماء في البصلة تحت الضغط. تمتلئ المساحة بين علبة البطارية والغشاء بالهواء المضغوط (إذا كنا نتحدث عن الأجهزة المنزلية) أو تركيبة غاز خامل (خزانات هيدروليكية صناعية). يتم الحفاظ على الضغط في النظام عند مستوى 1.5 - 3 بار. يمكن ضخ الهواء في المجمع الهيدروليكي في المنزل باستخدام سيارة تقليدية أو حتى مضخة دراجة.

تنقسم الأجهزة المدروسة عادة إلى ثلاثة أنواع:

1. 1.
   لأنظمة إمداد الماء البارد. يقوم الجهاز بتزويد المياه وتجميعها ، ويحمي معدات الضخ من التآكل المبكر بسبب التشغيل المتكرر وإيقاف تشغيل النظام ، كما يحمي المعدات الكهربائية في المنزل من المطرقة المائية.
2. 2.
   للحصول على الماء الساخن. يمكن أن يعمل هذا المركب الهيدروليكي لأنظمة إمداد المياه دون مشاكل في بيئات درجات الحرارة العالية.
3. 3.
   خزانات التوسع. وهي مصممة لأنظمة تسخين المياه المغلقة.

الجهاز ومبدأ تشغيل جميع هذه الأجهزة متطابقان. سوف نصف كيف تعمل هذه المعدات أدناه.

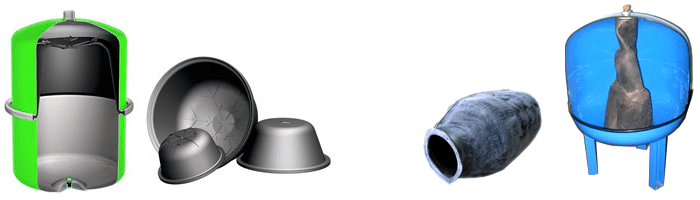

بالون أو غشاء

تنقسم المراكم الهيدروليكية إلى نوعين رئيسيين - الغشاء والبالون. مبدأ التشغيل من كلا النوعين متشابه - يتمدد فيلم مطاطي مرن أو يتقلص تحت تأثير ضغط الماء والهواء المضغوط. الفرق الرئيسي هو أنه في الخزان الغشائي ، يتلامس الماء القادم من البئر مع الجدران المعدنية للخزان ، مما قد يؤدي إلى التآكل.في خزان به بالون مطاطي ، يتلامس الماء مع البالون نفسه فقط ، دون لمس الجدران المعدنية. يؤدي عدم وجود شروط لتطوير التآكل إلى إطالة عمر تراكم البالون.

تكمن الراحة الإضافية في حقيقة أن البالون ، على عكس الغشاء ، جزء قابل للاستبدال. لن يتسبب إجراء الاستبدال في أي صعوبات - حتى غير المتخصص يمكنه القيام بذلك. نتيجة لذلك ، ستكون صيانة المجمع الهيدروليكي بأسطوانة أرخص. مع الأخذ في الاعتبار العوامل المذكورة أعلاه من التطبيق العملي والموثوقية ، فإن بطاريات البالون هي الحل الأفضل لإمدادات المياه الفردية.

عامل مهم عند اختيار المجمع الهيدروليكي هو تكلفة قطع الغيار.

يرجى ملاحظة أن بعض الشركات المصنعة قد تضخم سعر المكونات بشكل غير معقول. على سبيل المثال ، يمكن أن تكلف المثانة المطاطية نصف تكلفة المجمع الهيدروليكي بالكامل أو أكثر.

تركيب مجمع حراري

إن تحسين عملية التدفئة بأجهزة إضافية بأيديكم سيجعل من الضروري القيام بالأعمال التالية:

قم بعمل رسم تخطيطي مفصل

عند تطوير الرسم ، يجب أن تأخذ في الاعتبار مكان وجود مجمع التسخين ، والطبقة العازلة ، وارتفاع سعة المجمع ، ووجود تصريف للصرف - عوامل لتقليل فقد الحرارة ؛
بناء موزع متشعب في النظام ، مع التأكد من توصيل الأنظمة المختلفة بشكل صحيح ؛
بعد توصيل أجزاء خط الأنابيب ، تحقق من ضيق التوصيلات ؛
قم بتوصيل خزان التخزين
قم بتوصيل مضخة الدورة الدموية ؛
بعد الانتهاء من أعمال التجميع بيديك ، قم بإجراء اختبار للتحكم في ضيق وصحة التوصيلات .. حتى لا يتم تشغيل المضخة في كل مرة يتم فيها فتح صنبور في المنزل ، يتم تثبيت مجمع هيدروليكي في النظام

يحتوي على كمية معينة من الماء كافية لتدفق صغير. يتيح لك ذلك التخلص عمليًا من تشغيل المضخة على المدى القصير. إن تركيب المجمع الهيدروليكي ليس بالأمر الصعب ، لكنك ستحتاج إلى عدد معين من الأجهزة - على الأقل - مفتاح ضغط ، ومن المرغوب أيضًا أن يكون لديك مقياس ضغط وفتحة تهوية

من أجل عدم تشغيل المضخة في كل مرة يتم فيها فتح صنبور في المنزل ، يتم تثبيت مجمع هيدروليكي في النظام. يحتوي على كمية معينة من الماء كافية لتدفق صغير. يتيح لك ذلك التخلص عمليًا من تشغيل المضخة على المدى القصير. إن تركيب مجمع هيدروليكي ليس بالأمر الصعب ، ولكن ستكون هناك حاجة لعدد معين من الأجهزة - على الأقل - مفتاح ضغط ، ومن المرغوب أيضًا أن يكون لديك مقياس ضغط وفتحة تهوية.

ضغط المجمع الأمثل

يعد ضغط الهواء في الخزان الهيدروليكي في حالة عدم وجود الماء أحد معايير التشغيل الرئيسية. تختلف هذه المعلمة لكل مجمع ويتم الإشارة إليها في ورقة البيانات الفنية الخاصة بها. يُسمح بالتقلبات الصغيرة من القيمة الاسمية ، ولكن يجب تجنب زيادة أو نقصان كبير في الضغط ، حيث يتم تقليل عمر خدمة المثانة المطاطية (الغشاء). لتشغيل نظام إمداد المياه ، يجب أن يكون ضغط تشغيل المضخة أعلى بمقدار 0.5 بار على الأقل من ضغط هواء العمل في المجمع.

يمكن أن يؤثر عدد طوابق المبنى على الضغط الاسمي. على سبيل المثال ، إذا كان المجمع سيكون في الطابق السفلي من مبنى من طابقين ، فيجب أن يكون الحد الأدنى للضغط في نظام إمداد المياه 2 بار. هناك حاجة إلى 1 بار من الضغط لرفع المياه إلى ارتفاع 10 أمتار ، و 1 بار آخر لإنشاء ضغط المياه اللازم في الصنبور عند المستهلك. في حالتنا ، 10 م هو متوسط ​​فرق الارتفاع بين الطابق السفلي والطابق الثاني. مع الأخذ في الاعتبار ضغط 0.5 بار الناتج عن مضخة البئر ، يجب أن يكون ضغط العمل في المجمع مساوياً لـ 1.5 بار.

يمكن ضبط قيم الضغط لتشغيل وإيقاف مضخة البئر برمجيًا في وحدة التحكم الأوتوماتيكية. المستشعر هو مفتاح ضغط.ستعمل قيم الضغط المحددة بشكل صحيح على تقليل وتيرة تشغيل المضخة والحفاظ على الضغط اللازم في نظام إمداد المياه. يحدث التشغيل الفعال للمجمع إذا كان الفرق بين الضغط داخل وخارج المضخة من 1.5 إلى 4.5 بار.

الوظائف والغرض والأنواع

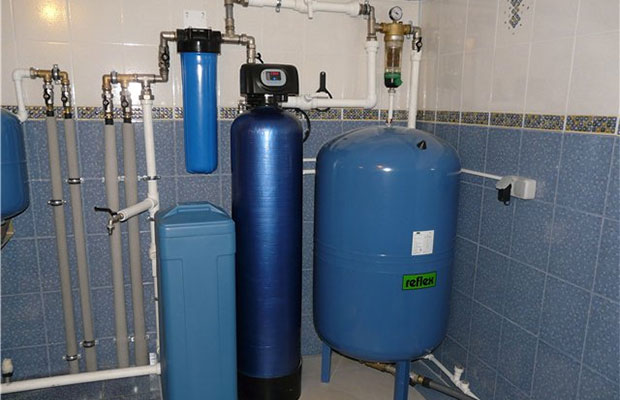

مكان التركيب - في الحفرة أو في المنزل

في نظام إمداد المياه لمنزل خاص بدون مجمع هيدروليكي ، يتم تشغيل المضخة عندما تتدفق المياه في مكان ما. هذه الادراج المتكررة تؤدي إلى تآكل الجهاز. وليس فقط المضخة ، ولكن النظام بأكمله ككل. بعد كل شيء ، في كل مرة يحدث زيادة مفاجئة في الضغط ، وهذه مطرقة مائية. لتقليل عدد المضخة التي يتم تشغيلها وتنعيم المطرقة المائية ، يتم استخدام مجمع هيدروليكي. نفس الجهاز يسمى خزان التمدد أو الغشاء ، الخزان الهيدروليكي.

هدف

اكتشفنا إحدى وظائف المراكم الهيدروليكية - لتخفيف الصدمات الهيدروليكية. لكن هناك آخرون:

ليس من المستغرب أن يكون هذا الجهاز موجودًا في معظم أنظمة إمدادات المياه الخاصة - فهناك العديد من المزايا من استخدامه.

أنواع

المركب الهيدروليكي عبارة عن خزان من الصفائح المعدنية مقسم إلى جزأين بواسطة غشاء مرن. هناك نوعان من الأغشية - الحجاب الحاجز والبالون (الكمثرى). يتم توصيل الحجاب الحاجز عبر الخزان ، ويتم تثبيت البالون على شكل كمثرى عند المدخل حول أنبوب الإدخال.

عن طريق التعيين ، هم على ثلاثة أنواع:

• للمياه الباردة
• للمياه الساخنة
• لأنظمة التدفئة.

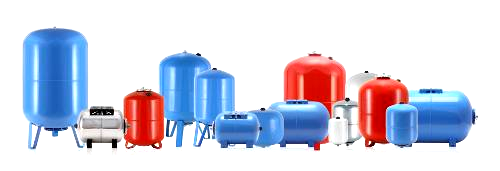

خزانات هيدروليكية للتدفئة مطلية باللون الأحمر ، وخزانات السباكة مطلية باللون الأزرق. عادة ما تكون خزانات التمدد للتدفئة أصغر وأرخص. هذا بسبب مادة الغشاء - لإمداد المياه يجب أن يكون محايدًا ، لأن الماء في خط الأنابيب يشرب.

وفقًا لنوع الموقع ، تكون المجمعات أفقية ورأسية. تم تجهيز الأعمدة الرأسية بأرجل ، وبعض الطرز بها لوحات للتعليق على الحائط. غالبًا ما يتم استخدام النماذج الممدودة لأعلى عند إنشاء أنظمة السباكة لمنزل خاص بمفردها - فهي تشغل مساحة أقل. اتصال هذا النوع من المراكم قياسي - من خلال منفذ 1 بوصة.

عادة ما يتم استكمال النماذج الأفقية بمحطات ضخ بمضخات من النوع السطحي. ثم توضع المضخة أعلى الخزان. اتضح الاتفاق.

مبدأ التشغيل

تُستخدم الأغشية الشعاعية (على شكل صفيحة) بشكل أساسي في المجمعات الجيروسكوبية لأنظمة التدفئة. لإمداد المياه ، يتم تثبيت لمبة مطاطية بشكل أساسي في الداخل. كيف يعمل هذا النظام؟ طالما لا يوجد سوى هواء بالداخل ، يكون الضغط الداخلي قياسيًا - الضغط الذي يتم ضبطه في المصنع (1.5 ضغط جوي) أو الذي تحدده بنفسك. يتم تشغيل المضخة ، وتبدأ في ضخ الماء في الخزان ، ويبدأ حجم الكمثرى في النمو. يملأ الماء تدريجيًا حجمًا متزايدًا ، ويزيد ضغط الهواء الموجود بين جدار الخزان والغشاء. عندما يتم الوصول إلى ضغط معين (عادة للمنازل المكونة من طابق واحد يكون 2.8 - 3 ضغط جوي) ، تنطفئ المضخة ، ويستقر الضغط في النظام. عندما تفتح صنبور أو أي تدفق آخر للمياه ، فإنه يأتي من المجمع. يتدفق حتى ينخفض ​​الضغط في الخزان إلى ما دون مستوى معين (عادة حوالي 1.6-1.8 ضغط جوي). ثم يتم تشغيل المضخة ، تتكرر الدورة مرة أخرى.

إذا كان معدل التدفق كبيرًا وثابتًا - فأنت تستحم ، على سبيل المثال - تضخ المضخة المياه أثناء النقل ، دون ضخها في الخزان. يبدأ الخزان بالملء بعد إغلاق جميع الصنابير.

مفتاح ضغط الماء مسؤول عن تشغيل المضخة وإيقافها عند ضغط معين. هذا الجهاز موجود في معظم أنظمة الأنابيب المجمعة - مثل هذا النظام يعمل في الوضع الأمثل. سننظر في توصيل المجمع بدرجة أقل قليلاً ، لكن الآن دعنا نتحدث عن الخزان نفسه ومعلماته.

خزانات كبيرة الحجم

يختلف الهيكل الداخلي للمراكم بحجم 100 لتر وما فوق قليلاً.يختلف الكمثرى - فهو متصل بالجسم في الأعلى والأسفل. مع هذا الهيكل ، يصبح من الممكن التعامل مع الهواء الموجود في الماء. للقيام بذلك ، يوجد مخرج في الجزء العلوي ، حيث يمكن توصيل صمام لإطلاق الهواء تلقائيًا.

ما هو المركب الهيدروليكي

الخزان الهيدروليكي (أو المركب الهيدروليكي) عبارة عن خزان مياه به غشاء مطاطي مرن (يشبه الكمثرى في المظهر) يقع داخل الخزان وله اتصال محكم بالجسم المعدني للخزان. يتم إجراء هذا الاتصال باستخدام شفة ذات وصلة ملولبة لتوصيل الجهاز بمصدر إمداد المياه. يمتلئ التجويف بين الغشاء والجسم المعدني للخزان الهيدروليكي بهواء مضغوط ، وعادة ما يكون الضغط 1.5-2 بار. تستخدم المراكم الهيدروليكية للحفاظ على ضغط ثابت وإنشاء احتياطي من المياه في الظروف المنزلية أو الصناعية. هذه هي الوحدة التي ، عند إيقاف تشغيل المضخة ، توفر الضغط المطلوب في النظام.

رسم بياني 1.
جهاز المجمع الهيدروليكي
1 - علبة معدنية 2 - غشاء مطاطي 3 - شفة بصمام (دع الهواء يمر) ؛ 4 - حلمة لضخ الهواء في الفضاء الحر ؛ 5 - تجويف للهواء المضغوط ؛ 6 - يدعم 7- منصة للمضخة.
المزيد عن جهاز الخزان الهيدروليكي في الفيديو:
العودة إلى المحتوى

الخصائص

الخزان الهيدروليكي يسمى المركب الهيدروليكي أو الخزان الغشائي. يتم استخدامه للحفاظ على مستوى ضغط ثابت في نظام السباكة. أيضا ، المنتج يحمي المضخة من التآكل ، ونظام الصرف نفسه من المطرقة المائية. بفضل الخزان الهيدروليكي ، يمكنك استخدام الماء حتى في حالة عدم وجود جهد كهربائي.

مزايا الخزانات الهيدروليكية العمودية:

• حماية المضخة من التآكل المبكر.
• الحفاظ على ضغط مستقر في نظام السباكة.
• الحماية ضد المطرقة المائية التي قد تحدث أثناء إطلاق المعدات الغرينية. يمكن أن تتسبب مطرقة الماء في إتلاف خط الأنابيب.
• صيانة احتياطيات المياه في النظام.

المراكم العمودية لها عيوب ، وهي تركيب معقد. سيتطلب التثبيت جهدًا وبعض المهارات.

مبدأ تشغيل الخزان الهيدروليكي كيف يحدث كل شيء

عند تشغيل معدات الضخ ، يبدأ الماء في التدفق إلى الغشاء. يزيد حجم الكمثرى. يؤدي هذا إلى ضغط الهواء الموجود في مبيت المجمع (خارج الغشاء) وتشكيل بعض الضغط. عندما يتم الوصول إلى القيمة المحددة للأخير ، يتم إيقاف تشغيل المضخة الكهربائية بواسطة أمر مرحل التحكم. يضغط الهواء المضغوط على الماء الموجود في الكمثرى ويدفعه خلال السباكة. يفتح المستهلك الصنبور. يبدأ الماء في التدفق من خلاله ، قادمًا من الخزان الهيدروليكي بضغط محدد مسبقًا.

بعد فترة ، يقل الماء الموجود في الغشاء. نتيجة لذلك ، ينخفض ​​الضغط أيضًا. عندما يصبح الحد الأدنى ، يتم تنشيط التتابع مرة أخرى ، تبدأ المضخة تلقائيًا. ثم يسير كل شيء وفقًا للمخطط الموضح أعلاه. تبدأ معدات الضخ في كثير من الأحيان ، كلما كان الخزان الهيدروليكي مستخدمًا أصغر. السعة المثلى للمركب الهيدروليكي للاستخدام المنزلي 100 لتر. في هذه الحالة ، لا يعمل التتابع أكثر من 5-15 مرة في 60 دقيقة. مع هذه المؤشرات ، سيكون تآكل المعدات الهيدروليكية في حده الأدنى.

من المهم أن نفهم أن زيادة تكرار بدء المضخة يؤدي إلى تآكل مبكر للغشاء وعناصر البطارية الأخرى.

غالبًا ما ترتفع المياه التي تدخل الخزانات الهيدروليكية المنزلية من الآبار أو الآبار المجهزة خصيصًا. يتميز هذا السائل بزيادة تشبع الأكسجين. يمكن أن تتراكم في الكمثرى ، تبرز أثناء تشغيل السباكة المنزلية. يجب إزالة الأكسجين بشكل دوري من النظام. لهذه الأغراض ، في العديد من طرز المراكم الهيدروليكية ، يتم تركيب صمام خاص على الجسم (في الجزء العلوي منه). إذا لزم الأمر ، فإنه ينزف الأكسجين الزائد بشكل مستقل.

غالبًا ما يؤدي التشغيل النشط للخزان الهيدروليكي إلى انخفاض في ضغط الهواء. لا يتم تأمين أي من المعدات ضد مثل هذا البلى الطبيعي. يوصي الخبراء مرة كل 10-12 شهرًا بإفراغ البطارية تمامًا والتحقق من مؤشر الضغط. سيضمن هذا الإجراء البسيط الاستخدام المريح لإمدادات المياه في منزل خاص.

حجم المجمع الهيدروليكي

لا تشتري مركبًا هيدروليكيًا ، مع التركيز على ما قام أصدقاؤك أو جيرانك بتثبيته في البلد. هذا النموذج قد لا يعمل من أجلك. يجب تحديد حجم المجمع الهيدروليكي (مثل جميع المعدات الأخرى!) فقط على أساس نتائج الحساب الهيدروليكي. عدد النماذج في السوق كبير جدًا.

هل يوجد حجم خزان هيدروليكي مثالي؟ كما قلنا سابقًا ، يمكن للحساب الهيدروليكي فقط أن يشير بدقة إلى نموذج معين من المعدات الهيدروليكية الأكثر ملاءمة لظروفك. لكن عدد الأحجام النموذجية لمختلف نماذج الخزانات الهيدروليكية ليس كبيرًا جدًا. أي ، إذا احتجت ، وفقًا لنتائج الحساب ، إلى خزان بحجم 51.5 لترًا ، فلن تتمكن من العثور على مثل هذا الخزان للبيع. يُنصح بشراء خزان هيدروليكي سعة 60 لترًا. لن تضر اللترات الزائدة من الحجم ، بل ستسمح لك بزيادة إمدادات المياه بشكل طفيف وتقليل عدد مرات بدء تشغيل المضخة.

تخبرنا خبرة المهندسين الذين يختارون ويركبون معدات رفع المياه بما يلي:

• يمكن تركيب مجمع هيدروليكي بسعة 25 لترًا في نظام إمداد المياه لثلاثة مستهلكين بسعة مضخة بئر تبلغ 2 م 3 / ساعة.
• في نظام به عدد من المستهلكين 4-8 وسعة ضخ 3.0-3.5 متر مكعب / ساعة ، يكون الخزان الهيدروليكي بحجم 60 لترًا هو الأمثل.
• إذا كان عدد المستهلكين أكثر من 10 وكانت سعة المضخة 5 م 3 / ساعة ، فإن حجم الخزان الأمثل سيكون 100 لتر.

هل هناك فرق بين المجمعات الرأسية والأفقية

يتم تركيب الخزانات الموصوفة في المقالة وفقًا لمخططين: عموديًا وأفقيًا. يجب تحديد النوع المحدد للمجمع بناءً على مدى ملاءمته للمنطقة التي سيتم تخصيصها جانبًا لتركيبها. بالإضافة إلى ذلك ، في الأجهزة الرأسية والأفقية ، تتم إزالة الهواء من الغشاء بطرق مختلفة.

انه مهم. في الأجهزة الرأسية ، يتم تفريغ الأكسجين المتراكم بواسطة صمام أمان (سبق أن ذكرناه)

ولكن في الوضع الأفقي ، من الضروري أيضًا تثبيت خط أنابيب خاص لإزالة الهواء. من الناحية الهيكلية ، يتكون الخط الإضافي من صمام كروي ومصرف وحلمة (يُطلق عليه منفذ).

انتبه إلى الفروق الدقيقة التالية:

• المراكم العمودية التي يقل حجمها عن 100 لتر غير مزودة بصمام أمان على الإطلاق. يتم تنفيذ نزيف الهواء في هذه الأجهزة عن طريق إفراغها بالكامل.
• من المعقول بشكل أكبر توصيل الخزانات الهيدروليكية الأفقية بالمضخات الخارجية ، والخزانات العمودية بالمضخات الغاطسة المثبتة داخل غرفة مخصصة لها خصيصًا.

يجب أن تكون إمكانية نزف الهواء موجودة في أي خزان هيدروليكي. إذا لم تقم بتحرير الجهاز من الأكسجين المتراكم فيه ، فستظهر اختناقات الهواء في نظام إمداد المياه بسرعة كبيرة. لن يسمحوا لك بالتشغيل الفعال لنظام إمدادات المياه المحلية.

توصيل المجمع بالنظام

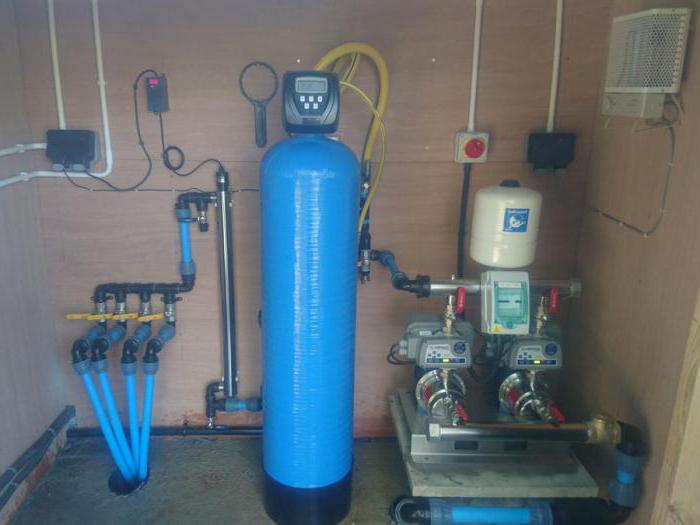

عادةً ما يتكون نظام إمداد المياه لمنزل خاص من:

في هذا المخطط ، قد يكون مقياس الضغط موجودًا أيضًا - للتحكم في الضغط التشغيلي ، لكن هذا الجهاز ليس ضروريًا. يمكن توصيله بشكل دوري - لقياسات الاختبار.

مع أو بدون تركيب 5 سنون

إذا كانت المضخة من النوع السطحي ، فعادة ما يتم وضع المركب بالقرب منها. في هذه الحالة ، يتم تثبيت صمام فحص على خط أنابيب الشفط ، ويتم تثبيت جميع الأجهزة الأخرى في حزمة واحدة.يتم توصيلها عادةً باستخدام تركيبات ذات خمسة دبابيس.

لها خيوط بأقطار مختلفة ، فقط للأجهزة المستخدمة لربط المجمع. لذلك ، غالبًا ما يتم تجميع النظام على أساسه. لكن هذا العنصر ليس ضروريًا على الإطلاق ويمكن توصيل كل شيء باستخدام التركيبات وقطع الأنابيب العادية ، ولكن هذه مهمة تستغرق وقتًا طويلاً ، وسيكون هناك المزيد من التوصيلات.

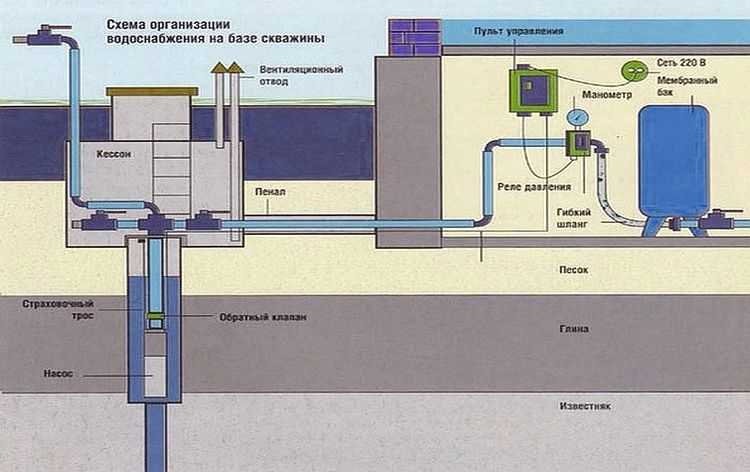

كيفية توصيل مجمع هيدروليكي بالبئر - رسم تخطيطي بدون تركيب بخمسة سنون

مع مخرج بوصة واحدة ، يتم تثبيت التركيب على الخزان - يقع الأنبوب الفرعي في الأسفل. مفتاح ضغط ومقياس ضغط متصلان بمنافذ 1/4 بوصة. يتم توصيل أنبوب من المضخة والأسلاك للمستهلكين بمنافذ البوصة المجانية المتبقية. هذا هو كل اتصال الجيروسكوب بالمضخة. إذا كنت تقوم بتجميع مخطط إمداد بالمياه بمضخة سطحية ، فيمكنك استخدام خرطوم مرن في ملف معدني (مع تركيبات بوصة) - فمن الأسهل التعامل معه.

رسم تخطيطي مرئي لتوصيل المضخة والمجمع - عند الضرورة ، استخدم الخراطيم أو الأنابيب

كالعادة ، هناك عدة خيارات تختارها.
قم بتوصيل المجمع بالمضخة الغاطسة بنفس الطريقة. يكمن الاختلاف الكامل في مكان تثبيت المضخة ومكان توفير الطاقة ، لكن هذا لا علاقة له بتركيب مجمع هيدروليكي. يضعها في المكان الذي تذهب إليه أنابيب المضخة. الاتصال - واحد لواحد (انظر الرسم البياني).

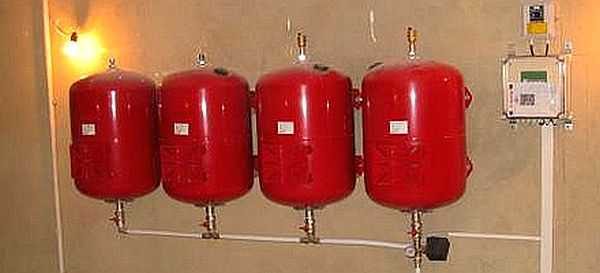

كيفية تركيب خزانين هيدروليك على مضخة واحدة

عند تشغيل النظام ، يستنتج الملاك أحيانًا أن الحجم المتاح للمجمع لا يكفيهم. في هذه الحالة ، يمكن تركيب خزان هيدروليكي ثانٍ (ثالث ، رابع ، إلخ) بأي حجم على التوازي.

ليست هناك حاجة لإعادة تكوين النظام ، فسيقوم المرحل بمراقبة الضغط في الخزان المثبت عليه ، وتكون صلاحية مثل هذا النظام أعلى من ذلك بكثير. بعد كل شيء ، في حالة تلف المجمع الأول ، سيعمل المجمع الثاني. هناك نقطة إيجابية أخرى - تكلف خزانين سعة كل منهما 50 لترًا أقل من واحد من 100. النقطة هي تقنية أكثر تعقيدًا لإنتاج الحاويات الكبيرة. لذلك فهي أيضًا أكثر فعالية من حيث التكلفة.

كيفية توصيل المجمع الثاني بالنظام؟ قم بربط نقطة الإنطلاق على مدخل الأول ، وقم بتوصيل المدخلات من المضخة (تركيب خماسي المسامير) بمخرج واحد مجاني ، والحاوية الثانية بالمخرج الحر المتبقي. كل شئ. يمكنك اختبار الدائرة.

لتجنب إزالة الضغط من الوصلات ومعدات التسخين ، يتم تركيب مجمع هيدروليكي أو خزان تمدد في النظام. توفر هذه العقدة ضغطًا ثابتًا - عند التمدد ، يدخل الماء فيها ولا يضر بالنظام.

حساب المجمع الهيدروليكي لنظام التدفئة نظام التدفئة

»مراكم الحرارة

تتكون مجموعة تدفئة المنزل من أجزاء مختلفة. هذه النقاط المتصاعدة مهمة بلا شك. لذلك ، يجب أن تتم مراسلات أجزاء النظام تقنيًا بكفاءة.

في الصفحة المفتوحة ، يمكننا إيجاد واختيار الأجزاء الضرورية من النظام للشقة.

يشتمل مخطط التسخين على آلية للتحكم في الحرارة ، ومضخات دوران ، ومشعات ، وأسلاك أو أنابيب ، وترموستات ، ونظام تركيب ، وتركيبات ، وفتحات تهوية أوتوماتيكية ، ومرجل تدفئة ، وخزان تمدد.

حساب المجمع الهيدروليكي لنظام التدفئة

يمكن استخدام طريقتين لتحديد الحجم: وفقًا لنوع المضخة المستخدمة في النظام أو وفقًا لطريقة "وحدات التدفق" ، أي مع مراعاة الحد الأقصى لتدفق المياه.

متوسط ​​سعة المضخة

تُستخدم هذه الطريقة لحساب حجم المركب الهيدروليكي بناءً على متوسط ​​أداء المضخة (المقابل لأقصى تدفق للمياه Qmax) وقيم الضغط الديناميكي الأدنى والأقصى (مع مراعاة اختلافات المستوى ، الخسائر ، إلخ).

فاتو هو حجم المركب باللترات.

Qmax هو متوسط ​​أداء المضخة الذي يساوي الحد الأقصى لتدفق المياه (باللتر / الدقيقة).

أ هو أقصى عدد مسموح به لبدء تشغيل المضخة في الساعة (القيمة الموصى بها من قبل الشركة المصنعة للمضخة).

Pmax هو الحد الأقصى للضغط المطلق الذي تم ضبط مفتاح الضغط عليه ، وهو يساوي الضغط النسبي + 1 atm.

Pmin - الحد الأدنى من الضغط المطلق الذي يتم ضبط مفتاح الضغط عليه ، مساوٍ للضغط النسبي + 1 ضغط جوي ، والذي لا ينبغي أن يكون أقل من (ارتفاع المبنى بالأمتار) / 10 + 1 ضغط جوي

مثال: حدد حجم المجمع لنظام به مفتاح ضغط مضبوط على ضغط أدنى يبلغ 2.5 بار وضغط أقصى يبلغ 4.5 بار مع تدفق مياه مطلوب 115 لتر / دقيقة.

؟ P = 5.5-3.5 = 2 ATA ؛

Pprec = 3.5-0.5 = 3ATA ؛

Vt = 16.5 * 115 * 5.5 * 3.5 / 12/2/3 = 507.32 لتر

طريقة "وحدات الاستهلاك"

تُستخدم هذه الطريقة لحساب حجم المجمع الهيدروليكي بناءً على الحد الأقصى لتدفق المياه والحد الأدنى والأقصى لقيم الضغط الديناميكي الذي تم ضبط المفتاح عليه.

تتوافق كل نقطة سحب مع قيمة معينة لوحدة التدفق (انظر جدول التكاليف).

لخص كل القيم واستخدم الجدول لتحديد القيمة المقابلة لأقصى تدفق Qmax.

مثال: احسب حجم المجمع الهيدروليكي في منزل خاص. يتم تحديد وحدات الاستهلاك حسب الجدول.

2 مغاسل = 2 1 بيديه = 1 1 صهريج = 3

1 حوض مطبخ = 2 1 حوض استحمام = 2

1 غسالة = 2 1 دش = 2

14 وحدة تدفق وفقًا للجدول تتوافق مع Qmax = 0.68 لتر / ثانية

أقصى ضغط للترحيل = 3.5 بار (4.5 ATA)

أدنى ضغط للمفتاح = 2.5 بار (3.5 ATA)

إذن ، P = 4.5-3 = 1.5

الجهاز ومبدأ العملية

البطارية ذات شكل أسطواني أو بيضاوي أو كروي. عادة ما تكون مصنوعة من الفولاذ المطلي بالبودرة.

يوجد داخل الأسطوانة حجرة مطاطية على شكل غشاء أو كمثرى - وهذا هو العنصر الرئيسي للجهاز الذي يسمح لك بضبط الضغط. تسمى الأجهزة ذات الحجرة المطاطية المسطحة أيضًا بخزان الغشاء.

عند التمدد ، يدخل الماء إلى الخزان ، مما يؤدي إلى توسيع الغرفة المطاطية. وعند التبريد ، يعود الغشاء أو الكمثرى إلى موضعه الأصلي - يتم دفع المبرد مرة أخرى إلى النظام.

تمتلئ حجرة الهواء بالهواء ، ويتم ضبط الضغط في هذه الحجرة من قبل الشركة المصنعة ويسمح لك بإعادة الغرفة (الغشاء أو الكمثرى) إلى وضعها الأصلي. إعدادات المصنع 1.5 أجواء.

لا يحدد الحجم التكلفة فحسب ، بل يحدد أيضًا مدى امتثال المجمع لنظام تدفئة معين. لذلك ، قبل الشراء ، يتم إجراء الحسابات اللازمة لتحديد سعة الخزان وضمان التشغيل الصحيح للنظام.

يسمح الخزان المغلق بالتعويض عن أي انخفاض في الضغط ، إذا تم اختيار حجمه بشكل صحيح - وفقًا لمعايير النظام.
