افعل ذلك بنفسك تركيب اقتران
لتوصيل أنابيب HDPE أثناء إنشاء خط أنابيب للصرف الصحي وإمدادات المياه إلخ سوف تحتاج أدوات التوصيل بالانصهار الكهربائي إلى التحضير:
- شريط قياس وعلامة.
- قاطع الأنابيب؛
- ورق زجاج؛
- الأسيتون؛
- آلة لحام خاصة.
جهاز لتركيب وصلات الانصهار الكهربائي
يمكن استئجار جهاز لتركيب وصلات الانصهار الكهربائي في المتاجر المتخصصة.
تقنية تركيب القابض كالتالي:
- تحضير الأنابيب. يتم قطع أنبوب البولي إيثيلين وفقًا للأبعاد المحددة في مخطط خط الأنابيب المستقبلي. يتم القطع بشكل متساوٍ وواضح قدر الإمكان بزاوية 90 درجة. خلاف ذلك ، لن يكون من الممكن تحقيق ضيق كامل للاتصال ؛
تحضير الأنابيب للتوصيل
بعد القطع ، يتم تنظيف نهايات الأنابيب من النتوءات والخشونة الأخرى ، وتنظيفها تمامًا من الأوساخ باستخدام الأسيتون أو أي نوع آخر من المذيبات ؛
يتم تثبيت الأنابيب بعناية فائقة في التركيب
من المهم بشكل خاص مراقبة تركيب الأنابيب في عنصر التوصيل إذا تم استخدام أدوات التوصيل القديمة للتجميع ، غير المزودة بمشابك خاصة أو أدوات توصيل كبيرة ، لا يتم تركيب أدوات التثبيت فيها ؛ من أجل التثبيت الصحيح للتركيبات ، يوصى بتحديد المسافة مسبقًا على الأنبوب ، والتي ستكون موجودة داخل عنصر التوصيل
من أجل التثبيت الصحيح للتركيب ، يوصى بتحديد المسافة مسبقًا على الأنبوب ، والتي ستكون موجودة داخل عنصر التوصيل.
التوصيل الصحيح للأنابيب وتركيبات الصهر الكهربائي
- يتم توصيل جهاز للتسخين والصهر بوصلة الصهر الكهربائي ، والتي يتم من خلالها إصلاح التركيب ؛
التحضير لتركيب أداة التوصيل
- تم تكوين الجهاز وفقًا للوثائق الفنية المرفقة مع التركيب. إذا تم استخدام آلة لحام أوتوماتيكية لأداء العمل ، فيمكن إهمال هذه الخطوة ، لأن الجهاز سيختار بشكل مستقل وضع التشغيل الأمثل ؛
- يتم إجراء اللحام وفقًا لمؤشرات المؤشر ؛
- بعد الانتهاء من العمل ، تتم إزالة الكابلات ، ويتم الاحتفاظ بالاتصال النهائي حتى يبرد تمامًا ، الأمر الذي يستغرق حوالي 20-30 دقيقة ؛
- فحص ضيق وقوة اللحام.
يتم عرض العملية خطوة بخطوة لتركيب أداة اقتران الانصهار الكهربائي في الفيديو.
لا تتطلب أدوات التوصيل بالصهر الكهربائي صيانة خاصة خلال فترة الاستخدام بأكملها. إذا أصبح التركيب غير قابل للاستخدام أثناء التشغيل ، فسيلزم استبداله بالكامل.
جهاز اقتران الانصهار الكهربائي
يتكون مقبس اللحام الكهربائي القياسي من العناصر التالية:
- السكن ، والتي يمكن أن تكون مصنوعة من درجات مختلفة من البولي إيثيلين ؛
- خيوط التسخين. حاليًا ، يتم استخدام الخيوط المصنوعة من النحاس أو الكربون. تسخن خيوط الكربون بشكل أسرع ، لكن هذا التركيب يكلف أيضًا أكثر ؛
- اتصالات لتوصيل أطراف معدات اللحام ؛
- مثبتات موجودة على الأنبوب ومصممة لربط أكثر متانة للتركيبات والأنابيب ؛
- مؤشر يمكنك من خلاله تحديد تقدم اللحام.
مكونات اقتران الانصهار الكهربائي
مزايا وعيوب التركيب
المزايا الرئيسية للوصلات المصممة لتوصيل الأنابيب باللحام الكهربائي هي:
- براعه. يمكن استخدام أدوات التوصيل في بناء أي خطوط أنابيب (إمدادات المياه والصرف الصحي وإمدادات الغاز وما إلى ذلك) ؛
- متانة؛
متوسط عمر خدمة اقتران الصهر الكهربائي عند تركيبه بشكل صحيح هو 50 عامًا.
- مقاومة التآكل
- مقاومة الضغط ودرجة الحرارة تنخفض في خط الأنابيب ؛
- سهولة وبساطة التركيب ؛
- مجموعة متنوعة من الأشكال والأحجام لتركيبات التوصيل.
عيوب كبيرة لتركيبات الصهر الكهربائي هي استحالة استخدامها في ظل الظروف التالية:
- في درجات حرارة أقل من 0 درجة مئوية ؛
- عند درجات حرارة تزيد عن 40 درجة مئوية ؛
- عند ضغط في خط الأنابيب يزيد عن 16 جوًا.
معايير اختيار اقتران
عند اختيار تركيبات الصهر الكهربائي ، ضع في اعتبارك:
- نوع عنصر التوصيل
- أبعاد المناسب
- شركة تصنيع.
أنواع وصلات الانصهار الكهربائي
يتم تحديد نوع التركيب اعتمادًا على خصائص اتصال نظام خطوط الأنابيب ووفقًا لمخطط الشبكة. تركيبات الصهر الكهربائي مصممة من أجل:
- لأنابيب اللحام بزوايا مختلفة ؛
- لتوصيل الأنابيب من نفس القطر ؛
- لأنابيب التسوية بأقطار مختلفة ؛
- لتوصيل منفذ إضافي.
اختيار نوع اقتران الصهر الكهربائي
مجموعة متنوعة من الأحجام
المعلمة التالية هي اختيار الأبعاد الكلية للعنصر المتصل. الأبعاد الكلية هي:
- القطر الداخلي (dn) ؛
- القطر الخارجي (دي). ؛
- الطول المناسب (Z) ؛
- طول مكون واحد من التركيب (L) ؛
- المسافة إلى الطرف ومن الطرف (و) إلى حافة أداة التوصيل (أ).

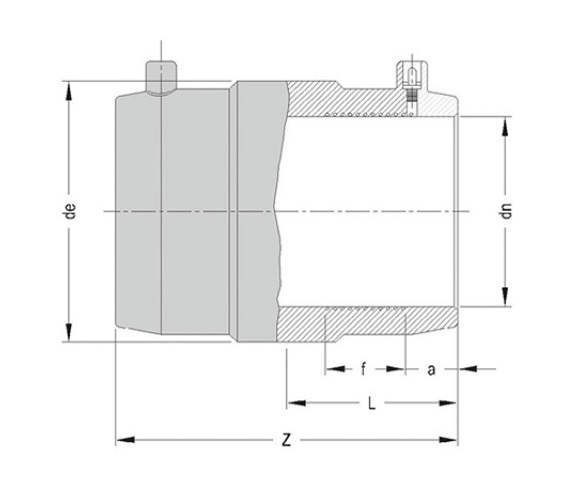

الأبعاد الرئيسية للتجهيزات
يتم حاليًا إنتاج أدوات التوصيل ذات الأقطار من 20 مم إلى 400 مم. ستكون ربطة الأنبوب ذات جودة أفضل إذا كانت المعلمات التقنية للتركيب تتوافق تمامًا مع معلمات الأنابيب المراد توصيلها.
المصنّعين
لضمان جودة اللحام والتركيبات المستخدمة ، يوصى باختيار عناصر التوصيل من أشهر الشركات المصنعة ، والتي تشمل:
- شيورينو (إيطاليا) ؛
- Optibelt (ألمانيا) ؛
- نوبيجيكو (إيطاليا) ؛
- Ammeraal Beltech (هولندا).
منتجات هذه الشركات مصنوعة من مواد عالية الجودة مع الامتثال لجميع القواعد والقواعد ، مما يسمح بتحقيق أقصى جودة لتركيبات الصهر الكهربائي.
