التحضير للعمل
بادئ ذي بدء ، ادرس بعناية المخطط ، والذي بموجبه ستصنع موقدًا بيديك من المعدن.
ثم جهز كل ما تحتاجه للعمل وهو:
- آلة اللحام والأقطاب.
- طاحونة؛
- صفائح معدنية بسمك 2-3 مم ؛
- أنبوب معدني يبلغ قطره حوالي 15 سم ؛
- تقوية بقطر 8-10 مم ؛
- 4 جنوط
- صخرة محطمة؛
- رمل؛
- يبني؛
- طوب أحمر حراري.
الصورة 2. فرن معدني بقبو
بالنسبة للغرفة الصغيرة ، سيكون الأنبوب الذي يبلغ قطره 10 سم كافياً ، وللغرف الكبيرة - 15 سم.إذا كان الأنبوب رقيقًا جدًا ، فلن يكون هناك وقت للدخان والهواء للمرور عبر المدخنة. سيؤدي هذا إلى عواقب غير سارة للغاية. نتيجة لذلك ، يتم تشكيل سدادة دخان ، بسبب عودة منتجات الاحتراق إلى الغرفة. في عملية تصميم الهيكل ، من الضروري اختيار التركيبة المثلى لأبعاد المدخنة وفرن الفرن. من الأفضل أيضًا عدم تثبيت أنبوب عريض جدًا لأن. سيؤدي ذلك إلى تقليل الاحتكاك والانسداد الذي يتطلب تنظيفًا متكررًا.
على التين. 2 يمكنك أن ترى كيف يبدو الفرن المعدني مع قبو.
هنا يمكنك شراء موقد دائري في علبة معدنية.
غالبًا ما يواجه الشخص الذي يقرر تدفئة منزله بموقد مشكلة التكلفة العالية لخدمات موقد جيد.
في بعض الأحيان لا يوجد في المنطقة موقد عاقل واحد على الإطلاق.
ليس سراً أنه في العديد من المناطق ، يطلب صانعو المواقد 100-200 ألف روبل فقط لوضع فرن من الطوب غير مكلف كثيف الحرارة.
وإلى جانب المواد اللازمة ، فإن مجموع الفرن بالكامل بالفعل يزيد عن 300000 روبل.
في الوقت نفسه ، لا يتخيل العميل دائمًا ما يشتريه بالضبط ، لأنه. عادة ما تكون المشاريع مشروطة وغير مفهومة.
يُجبر الشخص على أن يثق ، كما يقولون ، بشكل أعمى ، في موقد ، وينتظر ، بخوف وارتعاش ، نتيجة الأموال التي يتم إنفاقها.
- خاصة بالنسبة لأولئك الذين ، عند طلب الفرن ، غير راضين عن عدم اليقين.
- للأشخاص الذين يعرفون كيفية عد المال.
- للأشخاص الذين يرغبون في شراء منتج عالي الجودة ، وليس خنزيرًا في كزة.
إرشادات خطوة بخطوة لتجميع فرن معدني
أرز. 3. جهاز الفرن المعدني.
قبل الشروع في تجميع الفرن ، ادرس بعناية الرسم التخطيطي في الشكل. 3.
يبدأ العمل بحقيقة أن الحافة مأخوذة من العجلة ، ثم يتم لحام جميع الثقوب ، باستثناء ثقب مركزي واحد. في حافة العجلة الثانية ، تحتاج إلى قطع الجزء العلوي ، ثم إدخال الحافة الأولى فيه ولحام هذا الهيكل بأكمله. تأكد من عدم وجود ثغرات متبقية. تأكد من التغلب على كل الخبث الناتج عن اللحام ، وتحقق بعناية من أن التماس مستمر. نتيجة لمثل هذه التلاعبات البسيطة ، ستحصل على صندوق لفرن معدني مستقبلي.
بعد ذلك ، يجب لحام قضبان معدنية بالهيكل الناتج. إنها ملحومة من ثلاث جوانب وتوفر ثباتًا إضافيًا للمنتج.
الخطوة التالية هي خلق ثقوب. بادئ ذي بدء ، يتم حفر ثقب في الحافة الأولى. قطر هذه الفتحة 25 مم. في المستقبل ، سيتم توصيل أنبوب به صنبور لتصريف المياه.
بعد أسبوعين من صب الأساس ، يمكنك إزالة القوالب والمضي قدمًا في أعمال البناء بالطوب. في هذه الحالة ، يجب استبدال الملاط الأسمنتي المعتاد للبناء بالطين. يستخدم الطوب لبناء الأساس. في الصف الثاني من البناء ، تحتاج إلى ترتيب مقلاة الرماد للجر. يمكنك بعد ذلك إرفاق باب الصفائح المعدنية. استمر في وضع صندوق الاحتراق ، وقم بتثبيت الشبكة ، ثم ضع صفين آخرين من الطوب فوقه.
نتيجة لذلك ، ستحصل على موقد ساونا رائع ، وهو مزيج ناجح من الطوب والمعدن. بعد تثبيت الموقد ، يوصى بتركه لمدة أسبوعين تقريبًا والانتظار حتى يجف ملاط البناء.
بعد أن يجف ، يمكنك متابعة تركيب أنبوب مدخنة معدني.بعد الأنبوب ، يتم تركيب خزان الماء الساخن. يجب أن يتم تركيبه من أعلى. من الأفضل البدء في التجميع مباشرة داخل غرفة الساونا ، لأن. سيكون وزن الهيكل كبيرًا بدرجة كافية.
يجب تقوية الموقد المعدني مع المدخنة. لهذا ، يتم استخدام زوج من قضبان التسليح. يجب ربطها بألواح معدنية مثبتة مسبقًا على سطح الجدار.
فرن دائري في علبة معدنية
القسم الرئيسى: مواقد التدفئة والتسخين والطبخاضافات للقسم الاساسي:
- تصميم الفرن مع د. العريس Grizhimailo
- موقد تدفئة مستطيل (1)
- فرن مستطيل (2)
- فرن روسي
- موقد ريفي
- مدبرة فرن
- تصميم فرن التسخين والطبخ i.f. فولكوفا
- فرن تسخين - طبخ تصميم K.Ya. بوسلايفا
- موقد صغير للتدفئة والطبخ
- فرن تسخين وطهي صغير مع فرن
- فرن على شكل حرف T.
- فرن دائري في علبة معدنية
- فرن تسخين مستطيل الشكل
- فرن تسخين مستطيل مع ثلاث قنوات عمودية
- موقد تسخين مستطيل سميك الجدران ، مُلصق (اختياري ‑ 3)
- فرن تسخين مستطيل سميك الجدران (اختياري ‑ 11)
- فرن تسخين وطهي صغير الحجم مزود بخزانة حرارية ج. أ. بوتابوفا
- فرن التسخين والطبخ
- فرن تسخين وطبخ "سويدى"
- فرن تسخين ثلاثي
الجهاز (الشكل 63)
أرز. 63. فرن دائري في علبة معدنية. جهاز
لا يوجد الكثير من تصميمات الأفران التي لها شكل دائري في المخطط. يتم تزويد معظمهم بغلاف من الصفائح المعدنية من الخارج. كقاعدة عامة ، تتكون القضية من ثلاثة أقسام منفصلة (tsarg) ، موضوعة فوق بعضها البعض. العلبة تجعل جدران الفرن مانعة للتسرب تمامًا من الغاز ، فهي تسخن بسرعة وبشكل متساوٍ.
يبلغ قطر تصميم الفرن المقترح 650 مم وارتفاعه 2300 مم.
مواد:
- طوب عادي - 195 قطعة ؛
- طوب حراري - 65 قطعة ؛
- الطين العادي - 0.05 م 3 ؛
- طين حراري - 11 كجم ؛
- الرمل - 0.03 م 3 ؛
- باب الفرن 210 × 250 مم - قطعة واحدة ؛
- صر 180 × 250 مم - 1 قطعة ؛
- باب النفخ 130 × 140 مم - قطعة واحدة ؛
- باب التنظيف 130 × 140 مم - قطعتان ؛
- صمام الرؤية 130 × 130 مم - قطعتان ؛
- تسقيف الصلب للحالة - 6.5 متر مربع ؛
- لباد تسقيف مانع لتسرب المياه 750 × 750 مم - عدد 2 ورقة.
تسلسل البناء
يتم تعليم الثقوب وقطعها على ألواح الصلب للفرن والمنفاخ وتنظيف الأبواب وصمامات الرؤية.
أولاً ، يتم تثبيت الجانب الأول من العلبة على القاعدة المعدة. بمساعدة خط راسيا ، يتم التحقق من عموديته بعناية ، ثم تمتلئ اللحامات بين القاعدة والقصر بملاط من الطين.
بعد الانتهاء من هذه العملية ، بدأوا في تنفيذ أعمال البناء بالطوب وفقًا للترتيب الموضح في أرز. 64 .

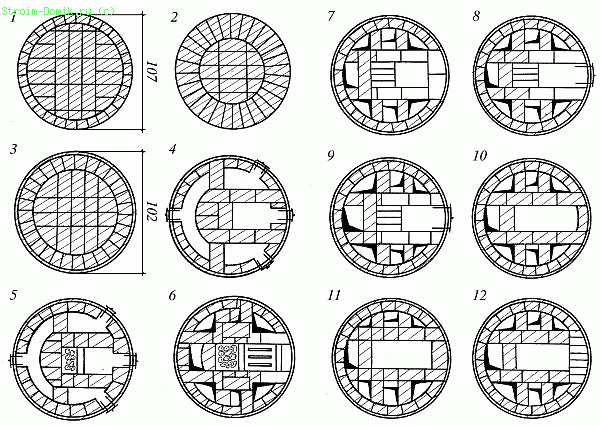

أرز. 64. فرن دائري في علبة معدنية. تسلسل البناء
أرز. 64 (تابع). تسلسل البناء
أقسام أخرى من القسم الرئيسي "مدافئ ومواقد":
> · مواقد التدفئة والتسخين والطبخ· طباخات
إجراءات بناء الأساس
كريم أساس للفرن.
أولاً ، يتم إنشاء القوالب من الألواح الخشبية. يجب أن يبلغ طولها وعرضها 1 متر وارتفاعها 20 سم. بعد إنشاء القوالب وتركيبها ، يتم وضع طبقة تقوية. يجب وضع التعزيزات التي يبلغ قطرها 8-10 مم في مربعات مع جانب 20 سم ، وفي الوصلات يجب توصيل التعزيز بسلك خاص. لا يمكن وضع مثل هذه الشبكة مباشرة على الأرض ، لذلك من الضروري أولاً دفع 4 قطع من قضيب معدني إلى الأرض وربط شبكة التعزيز بها بالوزن.
الخطوة التالية هي صب القوالب. للقيام بذلك ، يمكنك استخدام مزيج خرساني تقليدي ، يتكون من جزء واحد من الأسمنت ، و 3 أجزاء من الركام الناعم (الرمل) و 5 أجزاء من الركام الخشن (الحصى ، الحجر المسحوق).بعد صب الخرسانة ، يجب تركها تجف لمدة أسبوعين. لتسريع هذه العملية ، تحتاج إلى تحسين التهوية في الغرفة. للقيام بذلك ، فقط افتح النوافذ والأبواب. ضع خرقًا مبللة على الأرض وقم بترطيبها بشكل دوري. هذا يمنع تكون تشققات في الخرسانة أثناء تجفيفها.
خيار آخر لفرن معدني
موقد معدني منزلي الصنع من أنبوب.
يمكن أن تكون المواقد المعدنية ذات أشكال مختلفة. يمكن صنع وحدة جيدة حتى من أنبوب عادي. الشيء الرئيسي هو اتباع تقنية التجميع.
جهز ماسورة بطول 65 سم وقطرها 52.5 سم واقطع حفرة 33.5x18 سم في قاع الأنبوب وهذه هي فتحة الشبكة. خذ آلة لحام وقضبان لحام أو شريطًا من المعدن. القضبان ملحومة بزيادات 10 مم.
الخطوة التالية هي عمل الصندوق. لتجميعها ، يتم استخدام صفيحة معدنية بسمك حوالي 2-3 مم. يجب تقطيع الورقة إلى فراغات من الأحجام التالية:
- 2 فراغات 60x14 سم ؛
- 1 فارغ مقاس 27x60 سم ؛
- 1 فارغ 27x14 سم.
بعد الانتهاء من لحام الصندوق ، تأكد من تنظيف جميع الوصلات ومتابعة العمل مع الأنبوب. خذ الأنبوب واقطع السدادات من جانبين. لمزيد من الراحة ، قسّم الأنبوب بشروط إلى نصفين واقطع دائرتين.
المعايير الإنشائية للأفران المعدنية من الأنبوب.
قطع 2 فتحتين في جسم الفرن. سيتم استخدام فتحة واحدة لجهاز المدخنة. يجب أن يكون على مسافة 10 سم من حافة الجسم وقطره 11 سم ، والثاني يجب أن يكون على شكل مستطيل. وهي مصنوعة لوضع الحجارة. تراجع بمقدار 21.5 سم عن حافة جسم الوحدة وقم بعمل ثقب 30x25 سم تأكد من التحقق من المستوى الأفقي والعمودي.
خذ صفيحة معدنية وقم بتصميم مكان مخصص للحجارة. لهذا الغرض ، يتم استخدام المعدن بسمك حوالي 5 مم. لعمل الصندوق ، استخدم ورقتين 27 × 30 سم ، ورقتين 27 × 25 سم وواحدة مقاس 25 × 30 سم ، قم بلحام الصندوق ، ونظف جميع اللحامات وطبقة الكيروسين.
في المرحلة التالية ، ستحتاج إلى أخذ لوح من الحديد بسمك حوالي 4-5 مم وقطع قسم للعمود منه. سيفصل هذا القسم بين صندوق النار والمدخنة ، بحيث تترك الحرارة ببطء أكبر.
قم بتجميع موقد الساونا من العناصر المعدة. أدخل الحاجز ، ثم مكان الحجر واقلب الجسم. قم بتركيب لوحة جانبية بباب ، والتي يجب أن تكون ملحومة من جانب واحد لجسم الوحدة. أدناه تحتاج إلى وضع مقلاة الرماد وإغلاق الشبكة. أخيرًا ، تم تركيب باب حجرة الفرن لتنظيف المدخنة ، ثم أرجل الموقد.
بعد التجميع ، يمكن تركيب الفرن النهائي في المكان المخصص له.
في الوقت نفسه ، من المهم جدًا أن تتذكر أن السطح الموجود أسفل منفاخ الوحدة يجب أن يكون مغطى بمواد غير قابلة للاحتراق ، على سبيل المثال ، بلاط السيراميك. يمكنك وضع صفيحة معدنية سميكة
هذا يكمل الفرن. عملية ناجحة!
