SK 6114-92 تصاميم رؤوس غرف التفتيش في ملابس الطرق في شوارع موسكو. مواد للتصميم

أنواع الآبار الرئيسية

حسب مجال التطبيق تنقسم الآبار إلى عدة أنواع رئيسية:

• للفحص أو العرض المنتظم - توجد الهياكل في أماكن الصمامات الحابسة وهي مخصصة لمراقبة أنظمة الصرف الصحي وخدمتها.
• الروتاري - نوع من غرف التفتيش. مرتبة عند نقاط الانحناء لخط الأنابيب. الغرض الرئيسي من هذه الهياكل هو الوصول السريع إلى ثني (كوع) الأنبوب لتنظيفه من التلوث.
• الترشيح - هياكل خاصة خالية من الضيق (لها قاع مثقوب). تعمل على تراكم مياه الجريان السطحي غير الملوثة بشدة مع ترشيحها اللاحق في التربة. إنه الحل المثالي للاستحمام أو أنظمة الصرف المنزلية. في قاع البئر ، يتم ترتيب مرشح من الحصى الناعم والرمل (أحيانًا يكون المنجم مغطى بنفس المادة). سمك المرشح لا يقل عن 40-50 سم.
• التدرج - الهياكل المصممة لتخفيف أو زيادة معدل التدفق. يتم تثبيتها في أماكن التعميق الحاد لخط الأنابيب أو في نقاط الدخول إلى الطريق السريع للجامعين العميقين. يعتمد التصميم على أنبوب فرعي عمودي (إسقاط - جزء على شكل صليب مستقيم وركبة). البئر نفسها مرتبة على هيئة هيكل متعدد المراحل أو لها شكل منجم كلاسيكي.
• خدمة لتخزين المياه أو التخزين - الآبار المغلقة ، يتم ضخ السائل منها باستخدام مضخة أو يتدفق عبر أنبوب إشارة إلى أقرب واد. لتنظيف مثل هذا البئر ، غالبًا ما يستخدم أصحاب المكانس الكهربائية. يعتمد تكرار التنظيف بشكل مباشر على سعة البئر. كلما كان ذلك أكثر اتساعًا ، قل عدد مرات اللجوء إلى ضخ السائل. متوسط ​​ارتفاع البئر مترين.

معايير SNiP

يتم تنظيم ترتيب أي بئر مجاري وفقًا لمعايير صحية وفنية خاصة ، يتم عرضها في وثيقة خاصة تُعرف باسم SNiP.

هذه الوثيقة تتطلب بعض العمل التمهيدي.

ضروري:

• تحديد موقع البئر ووضع علامات على الأرض ؛
• اقتلاع جميع الأشجار والشجيرات التي تتداخل مع البناء ؛
• تجهيز موقع البناء - توفير الوصول المجاني للمعدات ؛
• وضع خطة (مخطط) وتنسيقها مع الجيران ومرفق مياه المدينة.

تخضع أعمال البناء أيضًا لوائح صارمة وتشمل:

• تحضير حفرة (حفرة) ؛
• ردم القاع بالركام والرمل ؛
• إجراء العزل المائي الكامل للقاع بمحلول ملموس ؛
• تركيب حلقات خرسانية أو خزان بلاستيكي ؛
• وضع الأنابيب
• إغلاق جميع الأنابيب بمدافع الهاون الأسمنتية أو البيتومين (بالنسبة للهياكل الخرسانية ، يتم سد الثقوب حول الأنابيب المتصلة) ؛
• فحص الوظيفة (اختبار لاحتمال التسرب) ؛
• ردم البئر بالخارج (يستخدم الحصى الناعم والتربة للبلاستيك والطين للخرسانة) ؛
• معالجة إضافية للهياكل الخرسانية بمواد مانعة لتسرب المياه.

المتطلبات الفنية الأساسية.

يمكن استخدامه إذا كانت الظروف الجيولوجية والهيدروجيولوجية للمنطقة مناسبة لذلك ، ولا يوجد أيضًا خطر تلوث أنظمة إمدادات المياه والتربة. تنشأ الحاجة إلى استخدام مثل هذه الهياكل عندما يكون من المستحيل الاتصال بالشبكات المركزية للمدينة.

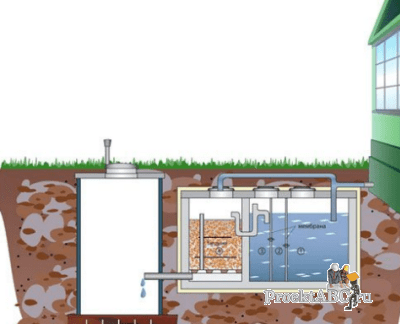

جهاز الصرف الصحي وخزان الصرف الصحي

يوفر خزان الصرف الصحي تنقية المياه البرازية باستخدام مبدأ التربة.من الأفضل القيام بالتخطيط لمثل هذا النظام وهو قيد التقدم. يتم بناء نظام الصرف الصحي هذا على النحو التالي: يتم تنفيذ خزان للصرف الصحي في الموقع ، حيث يتم توجيه مياه الصرف الصحي من المنزل عبر خط أنابيب الفناء. حجمها لايقل عن 2.5 م 3 حيث يستقر الماء ويصفى ثم يذهب الى التربة من خلال شبكة الصرف او بئر الصرف. تتم إزالة الرواسب من خزان الصرف الصحي مرتين في السنة. يجب تسوية مياه الصرف الصحي في خزان للصرف الصحي لمدة ثلاثة أيام ، وبالتالي ، يجب ألا يقل حجم هذا البئر عن ثلاثة أضعاف الحجم اليومي للنفايات السائلة.

على سبيل المثال ، يجب أن يكون لخزان الصرف الصحي ، المصمم بسعة 1 م 3 في اليوم ، أبعاد 1x1.5 م ، وسيكون عمق الخزان 2.5 م. وفقًا للمعايير ، المسافة من المنزل إلى الصرف الصحي يجب أن يكون الخزان من 5 إلى 20 مترًا ، ويتم وضع شبكة الصرف الصحي على هذا النحو بحيث لا تتسبب مياه الصرف الصحي في تآكل الأساس ولا يمكن أن تسبب فيضان الطابق السفلي.

يجب وضع أنبوب تصريف المياه من خزان الصرف الصحي على عمق 1.2 متر ، وإذا كان من الممكن تجميد الماء ، فيجب عزل الأنبوب بالخبث. يمكن أن تكون الأنابيب نفسها من الحديد الزهر أو البلاستيك. إلى نظام الصرف الصحي الخارجي متصل بمخرج من المبنى -. يمكن تنفيذ جهاز بئر الصرف الصحي من مواد مختلفة
، بما في ذلك من الخرسانة ، وأحيانًا من الحجر الأنقاض. يتم تلبيس خزان الصرف الصحي من الحجر أو الطوب من الداخل بقذائف الهاون الأسمنتية ، ثم يتم تسويته ، وتصنع القاع من الخرسانة. يجب أن يكون خزان الصرف الصحي معزولًا جيدًا عن الخارج. إذا كانت جدران خزان الصرف الصحي من الطوب أو الحجر ، يتم وضع طبقة من الطين الدهني بسمك 30 سم على طول الجدران وتحت القاع ، وإذا كانت الجدران خرسانية ، فيجب أن يكون سمك الطين 20 سم على الأقل. . لكن الخيار الأكثر موثوقية هو الأرضيات الخرسانية المسلحة ، حيث يتم قطع فتحة أو باب.

تجدر الإشارة إلى أنه من الأفضل ترتيب آبار الصرف الصحي المستديرة (خزانات الصرف الصحي). يجب ألا يقل سمك الجدران عن 25 سم. يجب تثبيت الأنبوب الذي تدخل من خلاله مياه الصرف الصحي إلى خزان الصرف الصحي من المنزل على ارتفاع 5 سم فوق الأنبوب المخصص للتدفق إلى نظام الصرف. يجب تثبيت المحملات على مدخل ومخرج خزان الصرف الصحي ، والذي سيمر الماء من خلاله. الجزء العلوي من المحملات مفتوح ، ويجب أن تكون الأطراف السفلية ، مع أنابيبها ، أقل من مستوى الماء التقريبي في خزان الصرف الصحي بحوالي 40 سم.

قطرة جيدة - الرسم في أوتوكاد

غمر البئر المتآلف Kl-1 بطريقة الخفض. مخططات إنتاج العمل. القسم - مرافق سحب المياه.

• المرحلة الأولى (الإعدادية) من البناء:
• 1. حفر التربة الخثية (الخث الأسود) وتحويلها إلى طبقة من الطميية ؛
• 2. ترتيب جسر تصميمي لمنشآت سحب المياه ومحطة الضخ.
• 3. ترتيب عملية تعدين أمامية للخرسانة ، في مكان الحفر التكنولوجية ، يجب أن يتم عمل مقدمة المناجم بجهاز وصلات التمدد مع فصل الكتل مع حلقات التثبيت ؛
• المرحلة الثانية من البناء:
• 1. أعمال الحفر على طول محيط جزء السكين من البئر ؛
• 2. تركيب القوالب وتركيب الأجزاء المدمجة وشبكات التعزيز والمنتجات ؛
• 3. ردم الجيوب الأنفية بالحجر المكسر بدك طبقة تلو الأخرى ؛
• 4. صب الخرسانة لجزء السكين من البئر على ارتفاع 3.75 م.
• المرحلة الثالثة من البناء:
• 1. الحفر باستخدام حفارة مزودة بخطاف. يجب إجراء الحفر بالتساوي على كامل مساحة البئر - من مركز البئر (I) إلى حوافه (II) ، بينما يجب أن يكون لسطح الوجه منحدر من السكين إلى المركز أن التربة تحت وزن البئر يتم ضغطها بالتساوي تحت مقعد السكين ؛
• 2. تملأ الجيوب الأنفية بمحلول طيني بكثافة لا تقل عن 1.25 طن / متر مكعب ؛
• 3. ترتيب السقالات الإضافية والسقالات.
• 4.تركيب القوالب وتركيب الأجزاء المدمجة وشبكات التعزيز والمنتجات ؛
• 5. صب الخرسانة من القسم الأول من البئر على ارتفاع 4.00 م.
• المرحلة الثالثة من البناء:
• 1. الحفر باستخدام حفارة مزودة بخطاف. يجب إجراء الحفر بالتساوي على كامل مساحة البئر - من مركز البئر (I) إلى حوافه (II) ، بينما يجب أن يكون لسطح الوجه منحدر من السكين إلى المركز أن التربة تحت وزن البئر يتم ضغطها بالتساوي تحت مقعد السكين ؛
• 2. تملأ الجيوب الأنفية بمحلول طيني بكثافة لا تقل عن 1.25 طن / متر مكعب ؛
• 3. ترتيب السقالات الإضافية والسقالات.
• 4. تركيب القوالب وتركيب الأجزاء المدمجة وشبكات التعزيز والمنتجات ؛
• 5. صب الخرسانة من القسم الأول من البئر على ارتفاع 4.00 م.
• المرحلة الرابعة من البناء:
• 1. الحفر بمساعدة حفارة مجهزة بخطاف للعلامة التصميمية لغمر البئر ؛
• 2. في نهاية غمر البئر (السحب إلى علامة الجزء السفلي من جزء السكين -17.30 ، علامة الحافة العلوية للقسم الثالث -1.150 م) ، قم بتوصيل فتحة الغلاف الخارجي بمدافع الهاون الأسمنتية درجة M50 على درجة الأسمنت البورتلاندي المقاوم للكبريتات M300 ؛
• 3. تثبيت البئر على العمود الأمامي بواسطة أداة توقف متجانسة على طول محيط البئر.
• 4. تنظيف الجزء السفلي من البئر حتى الجزء السفلي من سكين.
• المرحلة الخامسة من البناء:
• 1. جهاز الأرضيات المستمر على مستوى قطع البئر.
• 2. تركيب أنبوب خرساني مع قمع لتلقي الخلطة الخرسانية.
• 3. جهاز التسوية الخرسانية.
• 4. ضخ المياه الجوفية من البئر.
• 5. جهاز من السقالات المساعدة في المستوى السفلي من البئر.
• 6. جهاز التسوية والعزل المائي لقاع البئر.
• 7. التعزيز والخرسانة اللاحقة لبلاط قاع البئر.

اختيار مكان للبناء

بادئ ذي بدء ، من الضروري إيجاد المكان المناسب لبناء هيكل سحب المياه وتحديد عمقها. إذا كانت هناك هياكل مماثلة في المناطق المجاورة ، يتم تسهيل المهمة. للقيام بذلك ، يجب عليك التحدث إلى جيرانك واطلب منهم المعلومات التالية:

• ما هو عمق هيكل سحب المياه في منطقتهم.
• كم يعطي من الماء؟
• عندما تم بناؤه.
• ميزات استخدامه.

عند اختيار مكان للبناء ، يجب أن يسترشد المرء بالمسافات القياسية من SNiP 30-02-97. وفقًا لهم ، يُسمح بالمسافات الدنيا التالية بين البئر والأشياء الأخرى الموجودة في الموقع:

• من تأسيس المنزل إلى كمية المياه ، الحد الأدنى للمسافة المسموح بها هو 5 أمتار ؛
• الحد الأدنى للمسافة التي يمكن عندها بناء البئر من المباني المخصصة للحيوانات الأليفة هي 4 أمتار ؛
• إلى أي مباني خارجية على الموقع - 1 م ؛
• يجب أن تكون المسافة بين الأشجار 4 أمتار على الأقل ؛
• يتراجع ما لا يقل عن متر واحد من الشجيرات إلى مدخول المياه ؛
• يجب ألا تقل مساحة خزانات الصرف الصحي والبرك إلى مصدر مياه الشرب عن 50 مترًا.

وفقًا لـ SNiP ، لا ينبغي وضع البالوعات فوق بئر امتصاص الماء.

جهاز جيد

يتكون أي بئر للصرف الصحي من ثلاثة عناصر هيكلية:

• قاع مختوم
• مناجم العمق المطلوب ؛
• الطابق العلوي مجهز بفتحة دائرية أو مربعة.

تم بناء الهيكل الخرساني المسلح على النحو التالي:

1. يتم حفر حفرة بالعمق المطلوب بهامش لحركة الحلقات بحرية (حوالي 10-20 سم). إذا كانت التربة فضفاضة وكانت البئر عميقة (أكثر من 1.5 متر) ، يتم عمل التجويف داخل الحلقة الأولى.
2. ويمتلئ قاع الحفرة بالخرسانة. في الحلقات ، بمساعدة ثقب ، يتم عمل ثقوب تقنية لتركيب خط الأنابيب. يتم تثبيت الأنابيب بمدافع الهاون الأسمنتية ومانعات التسرب. إذا كان عميقًا ومخصصًا للفحص المنتظم للصرف الصحي ، يتم تثبيت سلم معدني على جدرانه لسهولة النزول.
3. من الأعلى ، يتم تغطية العمود بلوح خرساني به فتحة للفتحة. يتم إدخال إطار معدني خاص في الفتحة ، ويتم تثبيت غطاء في الأعلى. يمكن تثبيته على الستائر ومجهز بقفل. أو تبدو وكأنها فتحة من الحديد الزهر.

تشمل النماذج البلاستيكية:

• الدرج السفلي مع الأنابيب الفرعية لتوصيل الأنابيب ؛
• رمح مصنوع من البلاستيك متعدد الطبقات ؛
• أنبوب محول من تصميم تلسكوبي ؛
• إطار من الحديد الزهر وفتحة.

جميع العناصر متصلة ببعضها البعض باستخدام أختام مطاطية ، مما يضمن إحكامًا تامًا للهيكل.
.

تسقط جيدا

هناك حالات لا ينبغي فيها خفض معدل التدفق ، بل زيادته. للقيام بذلك ، يتم تثبيت ختم الماء في التصميم. يتم تكوين غرفة تتراكم فيها المياه ، ونتيجة لذلك يمكن إنشاء الضغط اللازم لإعطاء السرعة المطلوبة للتدفق عند مخرج صمام الماء. يتم تحديد كل هذه القيم في حسابات المشروع.

هناك تكوينات مختلفة لتصميم الآبار التفاضلية. في بعض الأحيان ، لتنظيم سرعة تدفق المياه ، يتم تنظيم التدفق السريع باستخدام صينية موضوعة بمنحدر معين.

كلما كان بئر الامتصاص أعمق ، كلما كان تأثير تقليل السرعة أقوى. سيتم إطفاء ضغط التيار في عمود الماء (البركة) ، حيث يضرب من ارتفاع. إذا كان الضغط بحاجة إلى خفض أكثر ، فسيتم بناء جدار احتياطي داخل هيكل البئر ، مما يؤدي إلى فقدان التدفق لسرعته. في بعض الأحيان يتم تركيب ممتص ضغط المجاري بعد تيار سريع. كل هذا يتوقف على الحل الهندسي المحدد والحساب.

يُظهر الرسم بئرًا مخمدًا مع قطاعة.
يستخدم هذا الحل عندما تحتاج إلى مزيد من تقليل معدل التدفق:

توجد آبار من البلاستيك والخرسانة والطوب.

في خطوط الأنابيب الرئيسية طويلة المسافة ، يتم استخدام الآبار الفائضة المصنوعة من الخرسانة ، لكن الآبار البلاستيكية مناسبة تمامًا لشبكة الصرف الصحي الخاصة الصغيرة. مزايا بئر المثبط البلاستيكي:

• وزن خفيف؛
• عملية التثبيت الميسر
• يتم توفير ثقوب لخطوط الأنابيب في تصميم المنتج النهائي ؛
• يُفكر في ضيق اتصالات جميع عناصر النظام.

يفتح المستخدم AutoCAD ويقوم بتحميل ملف * .arx إلى AutoCAD باستخدام الأمر appload. بعد ذلك ، سيرى المصمم شريط أدوات إضافي في AutoCAD ، وهو في الحقيقة مجرد زر واحد.

التسلسل

تسلسل الإجراءات في هذا البرنامج بسيط للغاية ، وإذا فهمت عملية تصميم آبار الصرف الصحي ، فستتلقى رسمًا ومواصفات في غضون 5-10 دقائق فقط من وقت العمل.

بعد الضغط على الزر ،
يحصل المستخدم على نافذة واحدة فقط بها خيارات متنوعة ونافذة معاينة على اليسار. على الرغم من المظهر البسيط للنافذة ، إلا أن البرنامج يحتوي على خوارزمية معقدة لاختيار تفاصيل البئر وحساب الارتفاع المسموح به.

نافذة أولية (فارغة) عند تصميم البئر

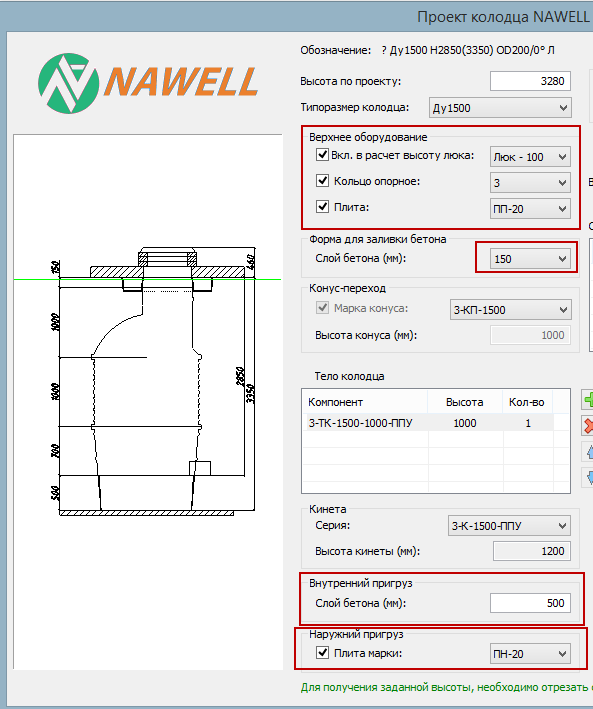

في الخطوة الأولى ، يجب على المستخدم ضبط ارتفاع البئر بالمليمترات وفقًا للمهمة وتحديد قطر البئر من أربعة خيارات: D1000 مم ، D1500 مم ، D1000 مم SVT ، D1500 مم SVT. اعتمادًا على القطر المحدد ونوع البئر والارتفاع الذي تم إدخاله ، يقوم البرنامج تلقائيًا بإنشاء بئر! كل ما تبقى للمستخدم هو تصحيح القيم وتعيين إعدادات إضافية.

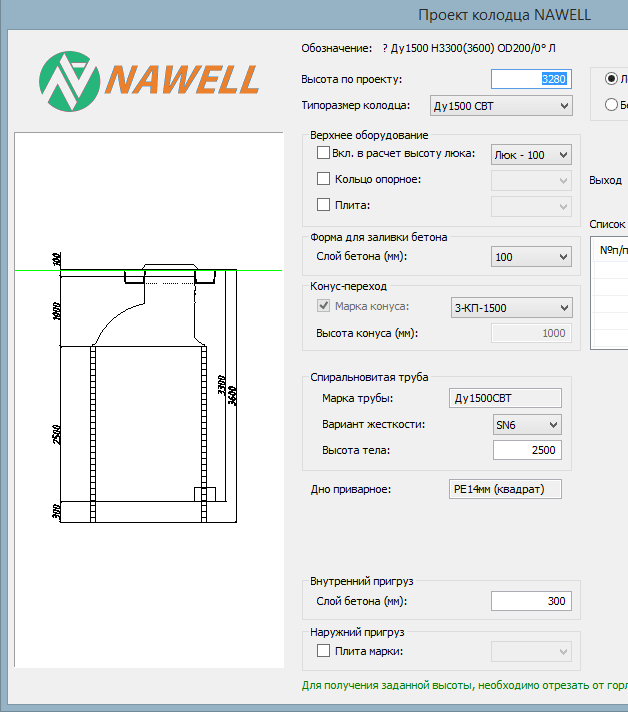

آلي جيد مبني D1500 SVT آلي جيد D1000

في نافذة المعاينة ، يرى المستخدم الرسم المستقبلي - نتيجة التجميع التلقائي. يوجد في أسفل النافذة رسالة برنامج حول ما إذا كان الارتفاع قد تجاوز الارتفاع المطلوب أم لا. وبالطبع يجب على المصمم بالإضافة إلى ذلك تعيين معلمات خاصة للبئر ، والتي تعتمد على البيئة. هذه معلمات مثل وجود حلقات الدعم ، وكمية الخرسانة للحمل ، وألواح التثبيت الإضافية ، وما إلى ذلك. تؤثر كل معلمة تم ضبطها حديثًا على ارتفاع البئر.

في الشكل أدناه ، أضاف المستخدم فتحة بسمك 100 مم ، وثلاث حلقات دعم ، واللوح العلوي P-20 ، وسمك الطبقة الخرسانية ، والوزن الداخلي للبئر 500 مم ، إلخ. وبعد هذه الإجراءات ، يتلقى المصمم الارتفاع المطلوب للبئر ، والذي يفي بالمهمة.

مبني بشكل جيد تلقائيًا D1500 D1500 مع معلمات متقدمة

أنابيب مدخل ومخرج

الخطوة الثانية
هو إنشاء أنابيب مدخل وأنبوب عادم. يمكن أن يكون أنبوب المخرج واحدًا فقط ، ويمكن أن يكون هناك عدة أنابيب مدخل. يجب على المستخدم تحديد نوع وقطر أنبوب المخرج (OUTLET) وإنشاء أنابيب مدخل من القائمة التي يوفرها البرنامج. يقوم البرنامج أيضًا تلقائيًا بالعثور على الدرج المناسب لأنابيب الإدخال وأنبوب المخرج.

الرسم والمواصفات

عندما يتأكد المستخدم من أنه قد انتهى من تصميم البئر ، يجب عليه النقر فوق الزر "التالي". بعد النقر ، يتلقى المصمم تلقائيًا رسمًا ومواصفات بناءً على قالب الشركة.

رسم مثال بعد النقر فوق التالي

جهاز رمح جيدا

في تصميم هذه الآبار يمكن تمييز ثلاثة أجزاء رئيسية:

1. كمية الماء
   - هذا هو الجزء السفلي من الهيكل. يتم استخدامه لتصفية المياه وجمعها.
2. صندوق
   - هذا هو الجزء الموجود تحت الأرض من عمود الهيكل ، الموجود فوق مدخل المياه. إنه يحمي الهيكل بشكل موثوق من الانهيار ويحافظ على جودة مياه الشرب ، دون ترك الفرخ في مدخل المياه.
3. الإرتفاع
   - هذا هو جزء الهيكل الموجود فوق سطح الأرض. الغرض الرئيسي من هذا الجزء هو حماية امتصاص الماء من الغبار والحطام والمياه السطحية الرسوبية وحماية التجميد خلال موسم البرد. الرأس محمي بالضرورة بسقف.

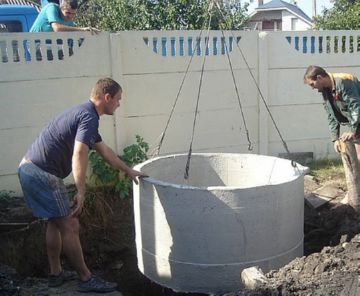

تركيب بئر خرساني

جهاز بئر المجاري المصنوع من الحلقات الخرسانية والطوب ليس له أي اختلافات من حيث ترتيب أعمال التركيب.

يتم تنفيذ الأعمال التالية:

1. حفر حفرة.
2. إنشاء الأساس (يمكن عمل قاعدة مصبوبة أو استخدام بلاطة خرسانية جاهزة). سمك القاعدة حوالي 100 مم ، درجة الخرسانة الموصى بها هي M50.
3. بناء الدرج (يتم تنفيذه مع مراعاة عدد الإمدادات وزوايا اتصال الاتصالات ووجود المنعطفات والميزات الأخرى). يتم استخدام الخرسانة M100 المقواة بشبكة معدنية.
4. سد الأماكن التي تدخل فيها الأنابيب البئر (بالخرسانة والقار بالتسلسل).
5. تركيب حلقات مثبتة بملاط الأسمنت ، وبناء هيكل من الطوب (بعد المعالجة الكاملة للصينية الخرسانية).
6. تسرب المياه من البيتومين للسطح الداخلي للجدران (عند البناء من الحلقات ، يمكن أن يتم ذلك قبل التثبيت).
7. عزل التماس (للهياكل الحلقية).
8. تشطيب الصينية (يتم استخدام جص أسمنتي وتقنية الكي).
9. ترتيب أقفال الطين عند تقاطع الأنابيب مع الخزان (الارتفاع - 600 مم ، العرض - 300 مم).
10. اختبار الهيكل والحفاظ على امتلاء الخزان بالماء لمدة يوم (يتم تركيب سدادات مؤقتة على الأنابيب في هذا الوقت) لاكتشاف التسربات. تعتبر بئر المجاري الخرسانية المسلحة صالحة للاستعمال في حالة عدم وجود تسرب ملحوظ بصريًا.
11. ردم البئر بالأرض ودك التربة.
12. من الخرسانة على طول محيط العنق بعرض 1.5 متر.

في حالة عدم وجود مصدر مياه مركزي في الموقع ، يمكن أن تصبح الآفاق الجوفية المصدر الوحيد لمياه الشرب والمياه المنزلية. للوصول إلى هذه المياه ، من الضروري ترتيب بئر ماء. إذا اتبعت تقنية تصنيعها ، يمكنك الحصول على مصدر دائم وسهل الاستخدام لمياه الشرب النظيفة. من هذا البئر ، من السهل توفير المياه للمنزل أو الكوخ. ومع ذلك ، عند اختيار موقع لبناء وتركيب هيكل ، من الضروري اتباع قواعد SNiP 2.04.02-84 بدقة.

يوجد نوعان من آبار المياه:

• أنبوبي؛
• الخاص بي.

النوع الأول يسمى عموماً بالعمود. عادة ما يتم تثبيتها في شوارع القرى. تستخدم مضخة يدوية لاستخراج المياه من الأعماق في مثل هذه الآبار. يتم تثبيت هذه الآبار في الأماكن الضحلة من طبقات المياه الجوفية. تركيبه سريع جدا.ولكن لبناء بئر أنبوبي ، ستكون هناك حاجة إلى معدات حفر ، لأنها لا تحفر حفرة ، ولكنها تحفرها.

بئر العمود هو الخيار الأكثر تكلفة للتجميع الذاتي. تم حفره بواسطة مجرفة ، وتقوية الجدران. هذا بئر تقليدي للمنازل الريفية والمنازل الريفية. اعتمادًا على مادة التصنيع ، يتم تمييز عدة أنواع من آبار مياه المناجم:

• بلاستيك؛
• خرسانة مسلحة؛
• لبنة أو حجر
• خشب.

الآبار الخرسانية المسلحة هي الأكثر شعبية. إنها متينة (يمكن أن تستمر حتى 50 عامًا). يصل عمقها إلى 15-20 مترًا ، إلا أن تركيب جهاز سحب المياه هذا يتطلب جهدًا كبيرًا. بادئ ذي بدء ، سيتم بذل الكثير من الجهد لحفر حفرة عميقة. في نفس الوقت ، يجب أن يكون قطرها أكبر من حجم الحلقات من أجل القيام بردم الرمل والحصى من الخارج. ولتخفيض الحلقات الخرسانية ، سيتعين عليك طلب رافعة بناء. في الجزء السفلي من هذا البئر ، يتم ترتيب مرشح من وسادة من الرمل والحصى بارتفاع 300-400 مم.

في الآونة الأخيرة ، يختار أصحاب المنازل الخاصة في كثير من الأحيان آبار المياه البلاستيكية. ميزتهم الرئيسية هي أنه تصميم من قطعة واحدة بسبب ضيق جميع الوصلات والدرزات. يمكن أن تكون أبعاد هذه الهياكل موجودة ، حسب المتطلبات. فهي ليست أقل متانة من الأجهزة الخرسانية المسلحة ، ويمكن أن تدوم أيضًا حتى 50 عامًا. ميزتها الإضافية هي سرعة التثبيت دون استخدام معدات البناء.

أصبحت هياكل سحب المياه الخشبية والطوب شيئًا من الماضي. الآن لم يتم صنعها عمليًا بسبب شد ومدة عملية البناء. بالإضافة إلى ذلك ، لا تلبي هذه الهياكل متطلبات SNiP ، لأن الطمي والأوساخ تستقر بسرعة على الجدران الحجرية والخشبية لآبار المياه هذه ، مما يقلل من جودة مياه الشرب.

أنواع آبار المجاري

هيكل من هذا النوع له غرضه وطريقة بنائه. تختلف خزانات الصرف الصحي بعدة طرق.

من خلال الغرض الوظيفي

يوجد عدة أنواع من الآبار:

1. تراكمي.
   هذه نسخة أكثر حداثة وصديقة للبيئة من حفرة النفايات. تقوم بتجزئة النفايات السائلة والصرف الصحي. يتم إرسال الجزيئات السائلة والخفيفة إلى المرشح ، وتغوص الجسيمات الثقيلة في قاع خزان التخزين. حجم الهيكل 2-50 ألف لتر ويعتمد على كمية المياه المستخدمة. يجب تركيبه في أدنى نقطة بالموقع ، مما يضمن زاوية الميل الصحيحة لأنابيب الصرف الصحي.
2. الفلتره.
   تم تصميم المرفق لتصريف المياه العادمة في التربة. لا يوجد قاع في تصميم البئر. يسمح بتركيب مجمعات المرشح فقط في التربة الرملية والطينية. كقاعدة عامة ، الآبار مصنوعة من. يمكن استخدام الرمل والحجر المسحوق والمواد الخاصة كمرشح.
3. انتبه احذر خذ بالك.
   يتم استخدامه للفحص الدوري والتنظيف المريح لنظام الصرف في المناطق الصغيرة حيث يتغير اتجاه الأنابيب أو انحدارها أو قطرها ، في مناطق التوصيل. على عكس الأنواع الأخرى من مرافق المعالجة ، المقدمة على شكل أنبوب أو خزان تجميع ، فإن خزان الفحص عبارة عن حاوية مفتوحة. يتم تثبيته في خط مستقيم بخطوة 15 مترًا ، بينما يتم وضع البئر الأولي على مسافة لا تقل عن 3 أمتار ولا تزيد عن 12 مترًا.
4. تحول.
   الهيكل مخصص للمناطق ذات خط أنابيب الصرف الواسع ، وكذلك في الحالات التي تتجاوز فيها زاوية الدوران على خط الأنابيب 90 درجة. ويرجع ذلك إلى عدم إمكانية ترتيب مقطع مستقيم مستمر من مبنى سكني إلى خزان للصرف الصحي. يجب تركيب المجمعات الدوارة عند كل منحنى للأنبوب الموضوعة. يمكن استخدام هذا التصميم كخزان للصرف الصحي ، مما يجعل من السهل جدًا تنظيف جزء معين من خط الأنابيب من خلاله.
5. عامل.
   تستخدم في المناطق ذات الاختلاف الكبير في الارتفاع. في هذه الحالة ، يتم وضع أنبوب الإدخال أعلى بكثير من المخرج. تصميم خزان الصرف الصحي له نزول ، وهو عبارة عن أنبوب عمودي يدخل البئر ، وهو متصل بالمدخل. يتم توصيل النسب بجدار الخزان بواسطة مشابك. طول هذا العنصر يعتمد على الاختلاف في القسم. على الجانب الخلفي من التخفيض ، يتم تثبيت منفذ 45 درجة.

حسب المواد المستخدمة

الجامعون مصنوعون من مواد مختلفة:

1. خرسانة مسلحة.
   تتميز الهياكل بقوتها ومقاومتها للتأثيرات السلبية للمركبات الكيميائية وسهولة التركيب الكافية. بالإضافة إلى ذلك ، لديهم وزن كبير وأقطار مختلفة من الحلقات. تستخدم المنتجات لجهاز خزانات الصرف الصحي من نوع الترشيح والتراكم والعرض. مناسب للتركيب في أي نوع من أنواع التربة.
2. قالب طوب.
   لبناء المجمع ، غالبًا ما يتم استخدام طوب الطين المقاوم للماء. يمكن استخدام الطوب لبناء هياكل مربعة أو مستطيلة أو مستديرة.
3. بلاستيك.
   تتميز هياكل البولي إيثيلين بالقوة العالية ، والضيق ، ومقاومة التآكل ، فضلاً عن سهولة التركيب والتكلفة المنخفضة نسبيًا. يتم تطبيقه على جهاز خزانات الصرف الصحي الدوارة والتفاضلية والمعاينة.

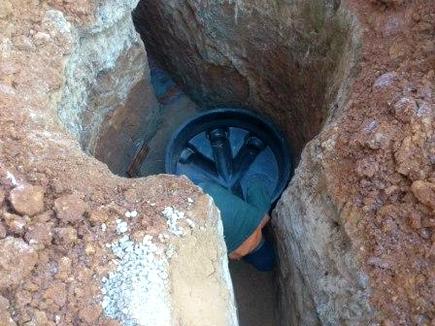

تركيب بئر بلاستيك

لن يؤدي استخدام الهياكل البلاستيكية الجاهزة ، المجهزة بالتجهيزات ، إلى توفير الوقت فحسب ، بل سيمكن أيضًا من إجراء التثبيت بشكل مستقل ، حتى في حالة عدم وجود خبرة وتدريب.

من المهم فقط الامتثال الصارم للمتطلبات المتعلقة بموقع الهياكل واختيار حجمها ، والتي يتم تحديدها من خلال مجموع معلمات النظام (قطر الأنبوب ، الاستقامة أو وجود لفات الخط ، عمق التمديد ، إلخ). يتم تنفيذ باقي التثبيت بعدة خطوات:

• حفر حفرة ،
• بناء الأساس (وسادة الرمل والحصى ، قاعدة الفيضانات) ،
• تركيب الهيكل (وتثبيته إذا لزم الأمر) ،
• اتصال البئر بالنظام.
