مخطط توصيل غلاية كهربائية بالشبكة
قبل توصيل غلاية التدفئة الكهربائية يجب ملاحظة أنه يجب توصيل المرجل الكهربائي بالشبكة عن طريق الأسلاك النحاسية. يجب ألا يكون المقطع العرضي للسلك أصغر من المقطع المشار إليه في المستند المرفق بالجهاز. يجب إجراء التوصيلات الكهربائية للجهاز الخارجي من خلال منافذ كبلات خاصة. يجب وضع هذه الاستنتاجات في الزاوية اليسرى السفلية. يجب أن يكون هناك أيضًا محطة أرضية من النحاس الأصفر مع مسمار بحجم M6.
مخطط توصيل كبل الطاقة
أثناء إدخال الغلاية الكهربائية في نظام التدفئة وتركيب التأريض ، من الضروري التأكد من توفير اتصال جيد وموثوق به بين العلبة المعدنية للجهاز والمسمار النحاسي. قبل توصيل البرغي بإطار الجهاز ، تحتاج إلى تنظيف التقاطع جيدًا.
إذا كان من المخطط تنظيم التدفئة الكهربائية لمبنى بمساحة كبيرة ، فعند شراء المعدات ، فأنت بحاجة إلى اختيار واحد يوفر إمكانية تثبيت سلسلة. لكي تعمل الأجهزة بشكل صحيح في سلسلة ، يجب توصيل أطراف جهاز التحكم بالوحدة التي يتم التحكم فيها. إذا تم التحكم في إعداد النظام بواسطة وحدة تحكم في نوع الغرفة ، فيجب توصيل جهات اتصال التحكم بأطراف وحدة التحكم.
مخطط نظام التدفئة الكهربائية لمنزل من طابقين
يجب فحص الجهاز بصريًا للتأكد من أنه في الوضع الصحيح ، وضغط الماء في النظام طبيعي ، وجميع الاتصالات متصلة. كل هذا محدد في وثائق الوحدة.
بعد ذلك ، يتضمن مخطط تركيب غلاية التدفئة الكهربائية الخطوات التالية:
- من الضروري التحقق من صلاحية تركيبات خطوط الأنابيب الموجودة أمام الوحدة. للقيام بذلك ، تحتاج إلى تبديله من الوضع "المغلق" إلى الوضع "المفتوح" ، والعكس صحيح.
- يتم نقل جميع تركيبات خطوط الأنابيب لمولد الحرارة الكهربائي إلى الوضع "المغلق". من الضروري أيضًا نقل تجهيزات خط الأنابيب لنظام إمداد المياه ونظام التدفئة إلى هذا الموضع.
- على خطوط الأنابيب التي تجلب الماء البارد إلى الوحدة ، تحتاج إلى فتح صمامات الإغلاق. إذا تم استخدام نظام تسخين كهربائي ، فلا يوصى باستخدام السوائل المضادة للتجمد له. هذا لأن لديهم خصائص يمكن أن تؤثر على تشغيل الجهاز بطريقة سلبية. تحتوي السوائل المضادة للتجمد على تركيبة يمكن أن تسبب شيخوخة أو تآكلًا سريعًا لمكونات المطاط.
- من الضروري تركيب حوض أو مرشح قبل دخول الوحدة على خط أنابيب الإرجاع. يمكنك تثبيت كلا هذين العنصرين.
- بعد امتلاء نظام التسخين بالماء بالكامل ، من الضروري التحقق من مدى إحكامه.
عند الانتهاء من تركيب غلاية كهربائية مع مشعات التدفئة ، من الضروري التحقق من مدى كفاءة مستشعرات النظام. وتشمل هذه أجهزة استشعار مثل: جهاز التحكم في درجة الحرارة ، ومستشعر ضغط المياه ، ومكونات الإشارة والتحكم في الوحدة ، ومستشعر درجة الحرارة من نوع الطوارئ.
أثناء إصلاح وحدة التدفئة أو أثناء ظروف التثبيت غير المواتية ، يمكن توصيل سخان كهربائي باستخدام خراطيم مطاطية.
بالنسبة لنظام التدفئة ، من الضروري استخدام الماء بأقل مؤشر صلابة. ثم يمكن إطالة عمر خدمة عناصر التسخين بشكل كبير.
غلاية كهربائية EVAN EPO-24
غلاية EPO-24 عبارة عن جهاز كهربائي ثابت بقدرة 24 كيلو وات ، وهو مصمم لتدفئة العديد من المباني السكنية والصناعية حتى مساحة 240 مترًا مربعًا. يتم تشغيل غلايات EPO-24 بمصادر تيار متردد ثلاثية الطور (380 فولت ، 50 هرتز) مع محايد مؤرض بقوة. يتم استكمالها بلوحات تحكم ذات مرحلة واحدة أو ثلاث مراحل.
تحديد
| صفة مميزة | EPO-24 |
| الطاقة ، كيلوواط | 24 |
| جهد التشغيل ، V ، ± 10٪ | 380 |
| مساحة تدفئة (م 2) سقفها ارتفاع 2.7 م | 240 |
| خطوة السلطة ، كيلوواط | 24/8 |
| الأبعاد الكلية للغلاية (مم) / خيط G | 565 × 270 × 220 / ع 1¼ |
| الأبعاد الكلية لوحدة التحكم أحادية المرحلة (العرض × الارتفاع × العمق) ، مم | 205 × 250 × 175 |
| الأبعاد الكلية لوحدة التحكم ثلاثية المراحل (العرض × الارتفاع × العمق) ، مم | 380x265x180 |
| الوزن ، كجم: مرجل / جهاز تحكم عن بعد 1-st. / ريموت 3 ش. | 15 / 4 / 6 |
| المقطع العرضي لنواة كابل الطاقة ، مم 2 | 10 |
| ضغط التشغيل في الغلاية لا أكثر | 0.3 ميجا باسكال |
| ضغط اختبار المرجل | 0.5 ميجا باسكال |
| ضغط العقص لنظام التدفئة مع المرجل بعد التركيب ، لا أكثر | 0.4 ميجا باسكال |
| نطاق تعديل درجة حرارة الناقل الحراري | 30-85 درجة مئوية |
| درجة حرارة استجابة مستشعر الطوارئ مع إعادة الضبط الذاتي | 92 ± 3 درجة مئوية |
| كفاءة المرجل EVAN EPO-24 | 93% |
| فترة الضمان للتشغيل | 18 شهرا |
مزايا المراجل EVAN EPO-24
- الربحية بسبب انخفاض تكلفة الاستثمار والاستخدام الرشيد للكهرباء ، والتي تتحقق من خلال استخدام نظام أوتوماتيكي للتحكم في درجة حرارة الغرفة في الغلاية الكهربائية.
- سهولة التركيب والصيانة.
- لا توجد تكاليف إضافية - لا يوجد استثمار مطلوب أثناء التشغيل.
- مدمج - لا توجد غرفة منفصلة مطلوبة.
- تعدد الاستخدامات - يمكن استخدامه كمصدر حرارة أساسي أو احتياطي.
- الصداقة البيئية - لا تقلل من مستوى الأكسجين في الغرفة ، ولا توجد انبعاثات ضارة لمنتجات الاحتراق.
- الموثوقية في إمداد ناقلات الطاقة - الكهرباء هي الأقل اعتمادًا على توافر مصادر الطاقة الخام التقليدية (النفط ، زيت الوقود ، الغاز ، الفحم ، إلخ).
- الاستقلال عن العوامل الخارجية - لا تعتمد درجة الحرارة في المنزل على تشغيل CHP والمرافق ، ولا يوجد انخفاض موسمي في ضغط الغاز في خط أنابيب الغاز ، فهو يحافظ على درجة الحرارة المحددة في الغرفة بغض النظر عن الظروف الجوية.

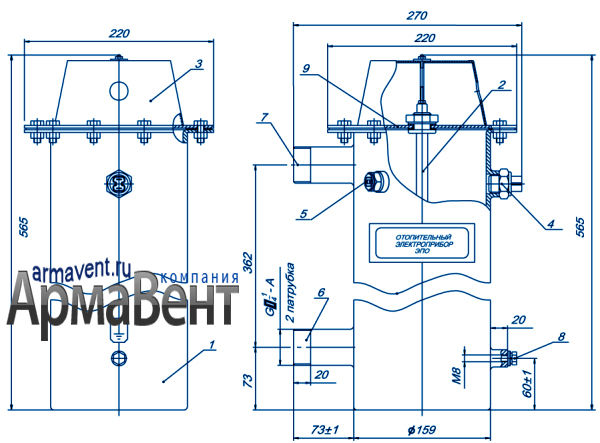

هيكل ورسم المخطط التفصيلي
1 - مبيت ، 2 - عنصر تسخين ، 3 - غطاء واقي ، 4 - مفتاح حراري للطوارئ مع إعادة ضبط ذاتي ، 5 - مستشعر ترموستات ، 6 - أنبوب مدخل ، 7 - أنبوب مخرج ، 8 - مشبك M8 لموصل واقي صفري PE9 - غطاء
قبل تثبيت المرجل ، تحقق من صحة وجودة تركيب نظام التدفئة مع الدوران الطبيعي. يجب وضع أنابيب نظام التسخين بحيث تعزز الدورة الطبيعية لسائل التبريد. في هذه الحالة ، يجب ألا يتجاوز الحد الأقصى لسائل التبريد 30 مترًا عن مستوى المرجل (ضغط التشغيل في الغلاية لا يزيد عن 0.3 ميجا باسكال). إذا كان من المستحيل أو غير المرغوب فيه تحقيق الدوران الطبيعي لسائل التبريد في في نظام التسخين ، من الضروري استخدام مضخة دورانية ، ويجب أن يحتوي نظام التسخين على خزان تمدد يتصل بالجو. عند استخدام خزان تمدد من نوع غشاء ، يجب تركيب صمام أمان مصمم لضغط لا يزيد عن 0.4 ميجا باسكال قبل الصمام الكروي عند مخرج المرجل. نظرًا لأنه عند تشغيل صمام الأمان ، فمن الممكن إطلاق المبرد أو البخار من خلال فتحة التصريف الخاصة به ، فمن الضروري تصريف هذه الفتحة في نظام الصرف الصحي. يتم تثبيت الصمامات الكروية عند مدخل ومخرج المرجل ، والتي يتم استخدامها أثناء تفكيك الجهاز وإصلاحه وصيانته. يحظر تركيب صمامات الإغلاق على خط الأنابيب الذي يربط خزان التمدد بنظام التدفئة!
ضغط ضغط نظام التدفئة مع المرجل بعد التثبيت - لا يزيد عن 0.4 ميجا باسكال.
يجب تركيب المرجل في وضع عمودي (غطاء واقي في الأعلى). تم تركيب لوحة التحكم عموديًا على ارتفاع 1.4-1.7 متر من الأرضية على الجدران والهياكل في غرف مضاءة جيدًا.
مخطط توصيل المرجل بنظام التدفئة اطلب الغلايات الكهربائية EPO-24
