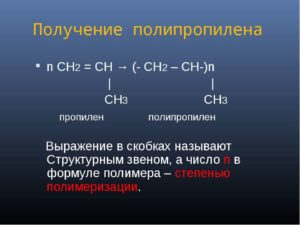

الحصول على تفاعل البولي بروبلين
يستمر التفاعل بعد تحميل المكونات لمدة 5-7 ساعات عند درجة حرارة أعلى من 65 درجة وضغط 1.0 ميجا باسكال. المكونات مختلطة بالتناسب:
- البروبيلين - 100 جزء ؛
- البنزين - 225 ؛
- مجمع محفز - 9.
يتم الحصول على مادة البولي بروبيلين من مادة تركيبتها هي C H2= CH (CH3) x n أجزاء ، وبعد التصنيع تتحول الصيغة إلى [-CH2-CH (CH3)-]ن.
توجد أيضًا طرق لجزء بلمرة البروبان - البروبيلين من البروبيلين ، حيث تجمع بين 30٪ بروبيلين و 70٪ بروبان. المكون الثاني يستخدم كمذيب. يتم الحفاظ على ضغط الجهاز أثناء الإنتاج بواسطة الأبخرة المنبعثة من التركيبة. يتم ترسيب راسب من المادة النهائية على شكل مسحوق أبيض ، ويتم تكرار المراحل المتبقية وفقًا للطريقة السابقة. أيضًا على المستوى الصناعي ، يتم استخدام طريقة بإضافة محفز ميتالوسين عالي الفعالية. يحدث التفاعل في وسط هيبتان عند درجة حرارة 65-70 درجة وضغط 1-1.2 ميجا باسكال.
تكنولوجيا:
- تصنيع مجمع المحفز ؛
- عملية بلمرة البروبيلين المسال ؛
- بلمرة مع الإيثيلين.
- تدفق مائى - صرف؛
- الغزل بالطرد المركزي.
- تجفيف؛
- انتاج الحبيبات والتغليف.
اليوم ، يحتاج إنتاج مثل هذا البوليمر إلى تحسين المحفزات: يتم تطوير المزيد من المواد الفعالة التي يمكنها أداء نفس الوظيفة بجرعة صغيرة ، ولكن مع توليد نفايات أقل. بعد ذلك سيكون من الممكن تخطي خطوة غسل تركيبة البولي بروبلين وإعادة تكوين سائل الغسيل.
يتم الحصول على مادة البولي بروبيلين من مادة البروبين (البروبيلين) عن طريق البلمرة بمجمعات محفز مختلفة عند تسخينها. هناك انقسام للرابطة المزدوجة بين الذرات ، يتم تشكيل بوليمر مع وظائف قوية ومقاومة للماء. من بين أنواع البلاستيك المختلفة ، تحتل المرتبة الثانية بعد البولي إيثيلين ؛ ينمو معدل دوران الإنتاج سنويًا بسبب الرخص النسبي والجودة العالية للمنتجات التي يتم الحصول عليها.
جدول لحام أنابيب البولي بروبلين ودرجة حرارة تسخينها
تتمثل إحدى المهام الرئيسية للمركب عند تنفيذ أعمال الإرساء في تحمل وقت اللحام لأنابيب البولي بروبلين بدقة. سيؤدي الانحراف عن الفترات الزمنية في اتجاه أو آخر ، كقاعدة عامة ، إلى مشكلتين رئيسيتين:
- لن يتم تسخين قذائف الأنابيب المراد لحامها بدرجة كافية ، ونتيجة لذلك ، لن يحدث اتصال بالانتشار وستنفصل الأنابيب أثناء التشغيل - سوف تتسرب المياه وستغمر الغرفة.
- سوف ترتفع درجة حرارة قذائف الأنابيب ويتشكل التدفق عند تقاطع النهايات - سيؤدي ذلك إلى تضييق قناة المرور ، وزيادة المقاومة الهيدروليكية للخط ، ويؤدي إلى خسائر مالية في إمدادات المياه الفردية أو التدفئة بسبب ضعف توصيل خط الأنابيب.
عند تنفيذ العمل ، يكون أي مُثبِّت مفيدًا في جدول درجات حرارة لحام أنابيب البولي بروبلين ، مما يشير إلى وقت تسخين الأصداف بجهاز لحام. ترجع الحاجة إلى الجدول إلى حقيقة أن الأنابيب ذات الأقطار الكبيرة لها مساحة سطح ساخنة وكتلة وحجم أعلى ، على التوالي ، من أجل تسخينها مقارنة بالمنتجات الصغيرة في نفس درجة الحرارة ، يلزم مزيد من الوقت.
عند تجميع الجدول ، كان المعيار الرئيسي هو درجة حرارة اللحام المثلى المحددة تجريبياً لأنابيب البولي بروبلين ، والتي تساوي 260 درجة مئوية.

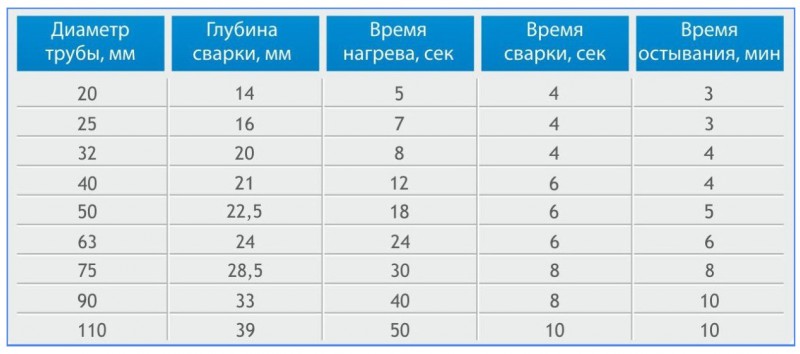

أرز. 8 طاولة لحام لأنابيب البولي بروبلين
يوجد أيضًا في التعليمات الخاصة بأي آلة لحام جدول يعكس وقت لحام أنابيب البولي بروبلين في وضع الإرساء. على غرار وقت تسخين الأغلفة الأنبوبية ، يزداد أيضًا وقت احتجاز الأجزاء المتصلة معًا مع أقطارها.
عند القيام بأعمال اللحام ، من المفيد معرفة درجة حرارة لحام الأنابيب البلاستيكية ، لأن حالة البيئة تؤثر بشكل كبير على معدل تبريد الأجزاء المراد ربطها ، وإذا كان الهواء شديد البرودة ، فستشير البيانات الجدولية إلى قيم غير صحيحة. عند تنفيذ أعمال التركيب ، يكون الحد الأدنى المسموح به لدرجة الحرارة هو -10 درجة مئوية ، وتعتبر درجة الحرارة المحيطة في الغرفة أو في الشارع من 0 إلى +25 درجة مئوية هي الأمثل.
المميزات والعيوب
تتمتع الأنابيب المعدنية والبلاستيكية الخاصة بإمدادات المياه بالعديد من المزايا التي لا يمكن تجاهلها:
- مجموعة كبيرة من أقطار الأنابيب المعدنية والبلاستيكية. في أنظمة التدفئة وإمدادات المياه ، يتم استخدام الهياكل التي يبلغ قطرها 16 و 32 ملم ، على التوالي. يكون التحديد الدقيق لقطر الأنبوب مناسبًا عند اختيار التركيبات - عناصر التوصيل ؛
- نقص تكثيف الرطوبة.
- يمكن تشغيل الأنابيب حتى لو تعرضت لأشعة الشمس المباشرة ؛
- ضيق؛
مواسير بأقطار مختلفة
- التثبيت أسرع من تركيب الأنابيب المعدنية ؛
- تكلفة منخفضة للمواد
- إمدادات المياه الصامتة
- المظهر الجمالي
- لا امتداد خطي
- بلاستيك. بسبب اتصالات إمدادات المياه يمكن إخفاءها ؛
- غير سمية.
- سهولة استبدال وإصلاح الأنابيب الفاشلة.
بالطبع ، الأنابيب المعدنية البلاستيكية لإمدادات المياه لها عيوب ومحظورات أقل بكثير من المزايا. وتشمل هذه:
- الاتصالات المفتوحة عرضة للضرر الميكانيكي.
- الأنابيب المعدنية لإمداد الماء الساخن أقل مقاومة لمطرقة الماء والماء الساخن.
- البلاستيك المعدني قادر على تجميع الجهد الساكن ، لذلك فهو غير مناسب للتأريض.
-
يتم تدمير وحدات تركيب الأنابيب المعدنية والبلاستيكية عند استخدامها في ظروف درجات الحرارة المنخفضة.
- من غير المقبول استخدام الأنابيب في الأنظمة التي يزيد ضغطها عن 10 بار إذا كان قطرها صغيرًا.
- في الغرف من الفئة "G" ، وفقًا لمتطلبات الحريق ، لا يُسمح باستخدام الأنابيب البلاستيكية.
- يمنع استخدام الأنابيب المعدنية والبلاستيكية في أنظمة التدفئة المركزية في حالة وجود وحدات المصاعد.
صيغة البولي بروبلين مونومر
في الإنتاج ، يتم تصنيع أنواع مختلفة من البوليمرات ، ولكن غالبًا ما يتم استخدام 3 أنواع:
- متساوي التوضيع. لقد زادت المرونة والكثافة ودرجة حرارة تصل إلى 170 درجة مطلوبة لذوبانها. تتكون مركبات البولي بروبلين فقط من مونومرات.
- أتاكتيك. لديها سيولة واضحة تذكرنا بالمطاط. قابل للذوبان في الإيثرات ، ويذوب عند 80 درجة. يتم ترتيب مجموعات الميثيل بشكل عشوائي فيما يتعلق بسلسلة الكربون بأكملها.
- تضارب العصب البصري. بلوك كوبوليمر بالتناوب مع بروبيلين ومونومرات إيثيلين.
الصيغة لكل نوع هي نفسها ، لكن الوحدات الهيكلية للبولي بروبلين تقع في الفضاء بشكل مختلف ، مما يميزها بالخصائص الميكانيكية والكيميائية والفيزيائية. تشير الصيغة إلى بناء عدد غير محدود من جزيئات البروبين. كثافته هي الأدنى بين البلاستيك ، لكن الهيكل يسمح لها بمقاومة الإجهاد الميكانيكي والحرارة. لا يتعرض البوليمر الناتج للتآكل ، ولكن مع وجود فائض من أشعة الشمس المباشرة والأكسجين ، يمكن ملاحظة تدهوره.
يتمتع أي نوع من أنواع هذا البوليمر بمقاومة جيدة للمواد الكيميائية. يمكن أن يحدث التدمير الملموس للطبقة بسبب عوامل مؤكسدة قوية ، على سبيل المثال ، حمض الكلوروسولفونيك ، أووليوم ، أو حمض النيتريك. عندما تكون المادة في مذيبات عضوية (بنزين ، تولوين) ، قد يحدث التورم. معدل امتصاص الماء 0.5٪ ، لذلك فهو يعتبر مقاوم للماء.
خصائص وتطبيقات البولي بروبلين
البولي بروبيلين متساوي التوضيع هو بوليمر صلب لدن بالحرارة مع نقطة انصهار من 165-170 درجة مئوية وكثافة 900-910 كجم / م 3.
فيما يلي مؤشرات الخصائص الفيزيائية والميكانيكية الرئيسية للبولي بروبلين:
- الوزن الجزيئي: 80.000-200.000
- إجهاد الشد ، MPa: 245 - 392
- استطالة عند الكسر ،٪: 200-800
- قوة التأثير ، كيلوجول / م 2: 78.5
- صلابة برينل ، MPa: 59-64
- مقاومة الحرارة حسب طريقة NIIPP ° С: 160
- درجة حرارة التشغيل القصوى (بدون حمولة) ، درجة مئوية: 150
- درجة حرارة هشاشة ، درجة مئوية: من -5 إلى -15
- امتصاص الماء لمدة 24 ساعة ،٪: 0.01-0.03
- المقاومة الكهربائية ذات الحجم المحدد ، أوم · م: 1014-1015
- ظل الخسارة العازلة: 0.0002-0.0005
- ثابت العزل عند 50 هرتز: 2.1-2.3
علامات البولي بروبلين
يتمتع البولي بروبلين بمقاومة أعلى للحرارة من البولي إيثيلين منخفض وعالي الكثافة. لها خصائص عازلة جيدة ، والتي يتم الحفاظ عليها على نطاق واسع من درجات الحرارة. نظرًا لامتصاصه للماء المنخفض للغاية ، فإن خصائصه العازلة للكهرباء لا تتغير عند الاحتفاظ بها في بيئة رطبة.
مادة البولي بروبيلين غير قابلة للذوبان في المذيبات العضوية في درجة حرارة الغرفة ؛ عند تسخينه إلى 80 درجة مئوية وما فوق ، يذوب في العطرية (البنزين ، التولوين) ، وكذلك في الهيدروكربونات المكلورة. مادة البولي بروبيلين مقاومة للأحماض والقواعد حتى في درجات الحرارة المرتفعة ، وكذلك محاليل الملح المائية عند درجات حرارة أعلى من 100 درجة مئوية ، للزيوت المعدنية والنباتية. يستمر شيخوخة البولي بروبلين المجسم بشكل مشابه لشيخوخة البولي إيثيلين.
يعتبر البولي بروبلين أقل عرضة للتشقق تحت تأثير البيئات العدوانية من البولي إيثيلين.
من أهم عيوب البولي بروبلين مقاومة الصقيع المنخفضة (-30 درجة مئوية). في هذا الصدد ، هو أدنى من البولي إيثيلين. تتم معالجة مادة البولي بروبيلين بجميع الطرق المستخدمة في اللدائن الحرارية.
يعمل تعديل مادة البولي بروبيلين بالبولي إيزوبوتيلين (5-10٪) على تحسين قابلية معالجة المادة وزيادة مرونتها ومقاومتها للتشقق الإجهادي وتقليل الهشاشة في درجات الحرارة المنخفضة.
تتميز أفلام البولي بروبلين بشفافية عالية ؛ إنها مقاومة للحرارة وقوية ميكانيكيًا ولديها نفاذية غاز منخفضة ونفاذية بخار. ألياف البولي بروبلين متينة. إنها مناسبة لتصنيع الأقمشة التقنية ، لتصنيع الحبال.
يستخدم البولي بروبلين لإنتاج المواد المسامية - البلاستيك الرغوي.
الصيغة الهيكلية من مادة البولي بروبيلين
تبدو صيغة البولي بروبلين كما يلي: (C3H6) n. يمكن كتابة الوحدة الهيكلية للبولي بروبلين بالصيغة: [-CH2-CH (CH3)-]ن. يتوفر هذا البوليمر في شكل مسحوق أو في شكل حبيبات. مادة البولي بروبيلين بسبب تركيبتها مقاومة شديدة للتفاعلات الكيميائية ولا تتفاعل مع الأحماض والقلويات والمذيبات الصناعية ولا تتلف منها.
في الصيغة الخاصة بهيكل مونومر البولي بروبلين (البروبيلين) ، يتم استبدال ذرة الهيدروجين بمجموعة ميثيل. نظرًا لوجود رابطة مزدوجة ، فإن البلمرة ممكنة ، بسبب تكوين بوليمر صناعي قوي. في الجزيء الكبير الناتج ، يشير الرقم n إلى عدد الوحدات من المونومرات. تحت ظروف البلمرة المختلفة ، المجموعة الوظيفية CH3 تقع على جوانب مختلفة من جزيء مجموعة الميثيل - تعتمد خاصية البلاستيك الناتج على ذلك.
أصناف
يمكنك العثور على أنواع مختلفة من الأنابيب البلاستيكية المستخدمة في صناعة خطوط الأنابيب. أنواع الأنابيب المستخدمة لتجميع دوائر التسخين:
- بولى بروبلين. المواد المستخدمة غالبًا في تصنيع خطوط الأنابيب للتدفئة وإمدادات المياه الباردة والساخنة. ويرجع ذلك إلى المزايا العديدة لهذه المادة وانخفاض سعرها.
- البولي إيثيلين المتصالب. الأنابيب المصنوعة من هذه المادة أغلى من أنابيب البولي بروبلين. مناسبة للتركيب الداخلي والخارجي. تحمل درجات الحرارة من -50 إلى 100 درجة. دمرته التعرض الطويل للأشعة فوق البنفسجية.لهذا السبب ، يجب تركيبها في أغلفة واقية.
- المنتجات المعدنية والبلاستيكية. غالبًا ما تستخدم هذه الأنابيب في تصنيع خطوط الأنابيب. تتكون الأجزاء من عدة طبقات - الطبقات الخارجية والداخلية من البولي إيثيلين. بينهما رقائق الألومنيوم.
يعتمد اختيار المواد على ظروف التشغيل والخصائص التقنية المطلوبة.
أنابيب PVC ذات ضغط أملس لإنتاج وصلات الغراء Dyka Holland
المقاسات الموردة من مواسير PVC. نطاق التسمية
| صورة | اسم | السعر مع ضريبة القيمة المضافة يورو / م التجزئة | السعر مع ضريبة القيمة المضافة يورو / م الجملة | طلبيه |
| ضغط العمل - 0.6 ميجا باسكال. أقصى درجة حرارة للتشغيل 60 درجة مئوية | ||||
| ضغط الأنابيب البلاستيكية d40x1.5 ، 5 م ، PN6 | 2,14 | 1,61 | لكي يطلب | |
| ضغط الأنابيب البلاستيكية d50x1.6 ، 5 م ، PN6 | 2,81 | 2,11 | لكي يطلب | |
| d63x2.0 ، 5 م ، PN6 | 4,37 | 3,28 | لكي يطلب | |
| d75x2.3 ، 5 م ، PN6 | 6,70 | 5,02 | لكي يطلب | |
| d90x2.8 ، 5 م ، PN6 | 9,67 | 7,25 | لكي يطلب | |
| d110x2.7 ، 5 م ، PN6 | 12,55 | 9,41 | لكي يطلب | |
| d125x3.1 ، 5 م ، PN6 | 16,43 | 12,33 | لكي يطلب | |
| d140x3.5 ، 5 م ، PN6 | 20,30 | 15,23 | لكي يطلب | |
| d160x4.0 ، 5 م ، PN6 | 27,11 | 20,33 | لكي يطلب | |
| d180x4.4 ، 5 م ، PN6 | 32,65 | 24,49 | لكي يطلب | |
| د 200 × 4.9 ، 5 م ، PN6 | 39,29 | 29,47 | لكي يطلب | |
| d225x5.5 ، 5 م ، PN6 | 51,43 | 38,57 | لكي يطلب | |
| d250x6.2 5 م ، PN6 | 63,90 | 47,93 | لكي يطلب | |
| d280x6.9 ، 5 م ، PN6 | 75,40 | 56,55 | لكي يطلب | |
| d315x7.7 ، 5 م ، PN6 | 94,64 | 70,98 | لكي يطلب | |
| D355x8.7 ، 5 م ، PN6 | 120,73 | 90,54 | لكي يطلب | |
| d400x9.8 ، 5 م ، PN6 | 151,36 | 113,52 | لكي يطلب | |
| ضغط العمل - 0.75 ميجا باسكال. أقصى درجة حرارة للتشغيل 60 درجة مئوية | ||||
| d63x2.0 ، 5 م ، PN7.5 | 4,39 | 3,29 | لكي يطلب | |
| d75x2.2 ، 5 م ، PN7.5 | 5,83 | 4,37 | لكي يطلب | |
| د 90 × 2.7 ، 5 م ، PN7.5 | 8,42 | 6,32 | لكي يطلب | |
| d110x3.3 ، 5 م ، PN7.5 | 12,53 | 9,40 | لكي يطلب | |
| d125x3.7 ، 5 م ، PN7.5 | 15,88 | 11,91 | لكي يطلب | |
| d160x4.7 ، 5 م ، PN7.5 | 25,63 | 19,22 | لكي يطلب | |
| d200x5.9 ، 5 م ، PN7.5 | 39,92 | 29,94 | لكي يطلب | |
| d250x7.3 ، 5 م ، PN7.5 | 61,94 | 46,45 | لكي يطلب | |
| d315x9.2 ، 5 م ، PN7.5 | 97,88 | 73,41 | لكي يطلب | |
| ضغط العمل - 0.8 ميجا باسكال. أقصى درجة حرارة للتشغيل 60 درجة مئوية | ||||
| d110x2.7 ، 5 م ، PN8 | 13,63 | 10,23 | لكي يطلب | |
| د 125 × 3.1 ، 5 م ، PN8 | 17,19 | 12,89 | لكي يطلب | |
| d140x3.5 ، 5 م ، PN8 | 21,94 | 16,45 | لكي يطلب | |
| d160x4.0 ، 5 م ، PN8 | 27,90 | 20,92 | لكي يطلب | |
| د 200 × 4.9 ، 5 م ، PN8 | 42,91 | 32,18 | لكي يطلب | |
| d225x5.5 ، 5 م ، PN8 | 55,65 | 41,73 | لكي يطلب | |
| d250x6.2 ، 5 م ، PN8 | 68,95 | 51,71 | لكي يطلب | |
| d315x7.7 ، 5 م ، PN8 | 102,51 | 76,89 | لكي يطلب | |
| د 400 × 9.8 ، 5 م ، PN8 | 164,40 | 123,30 | لكي يطلب | |
| ضغط العمل - 1 ميجا باسكال. أقصى درجة حرارة للتشغيل 60 درجة مئوية | ||||
| d32x1.6 ، 5 م ، PN10 | 1,80 | 1,35 | لكي يطلب | |
| د 40 × 1.9 ، 5 م ، PN10 | 2,59 | 1,94 | لكي يطلب | |
| د 50 × 2.4 ، 5 م ، PN10 | 4,12 | 3,09 | لكي يطلب | |
| d63x2.4 ، 5 م ، PN10 | 5,22 | 3,92 | لكي يطلب | |
| d75x2.9 ، 5 م ، PN10 | 7,40 | 5,55 | لكي يطلب | |
| d90x3.5 ، 5 م ، PN10 | 10,73 | 8,05 | لكي يطلب | |
| d110x4.2 ، 5 م ، PN10 | 15,73 | 11,80 | لكي يطلب | |
| d125x4.8 ، 5 م ، PN10 | 20,21 | 15,16 | لكي يطلب | |
| d140x6.7 ، 5 م ، PN10 | 37,09 | 27,81 | لكي يطلب | |
| d160x6.2 ، 5 م ، PN10 | 33,41 | 25,06 | لكي يطلب | |
| d200x7.7 ، 5 م ، PN10 | 51,48 | 38,61 | لكي يطلب | |
| d225x10.8 ، 5 م ، PN10 | 96,09 | 72,07 | لكي يطلب | |
| d250x9.6 ، 5 م ، PN10 | 80,08 | 60,06 | لكي يطلب | |
| d280x13.4 ، 5 م ، PN10 | 148,44 | 111,33 | لكي يطلب | |
| d315x12.1 ، 5 م ، PN10 | 169,92 | 127,44 | لكي يطلب | |
| D355x13.6 ، 5 م ، PN10 | 214,63 | 160,97 | لكي يطلب | |
| د 400 × 15.3 ، 5 م ، PN10 | 229,16 | 171,87 | لكي يطلب | |
| ضغط العمل - 1.25 ميجا باسكال. أقصى درجة حرارة للتشغيل 60 درجة مئوية | ||||
| ضغط الأنابيب البلاستيكية d63x3.0 ، 5 م ، PN12.5 | 6,34 | 4,75 | لكي يطلب | |
| ضغط الأنابيب البلاستيكية d75x3.6 ، 5 م ، PN12.5 | 9,07 | 6,80 | لكي يطلب | |
| أنبوب الضغط PVC d90x4.3 ، 5m ، PN12.5 | 13,00 | 9,75 | لكي يطلب | |
| ضغط الأنابيب البلاستيكية d110x5.3 ، 5 م ، PN12.5 | 19,48 | 14,61 | لكي يطلب | |
| ضغط الأنابيب البلاستيكية d125x6.0 ، 5 م ، PN12.5 | 24,84 | 18,63 | لكي يطلب | |
| أنابيب الضغط البلاستيكية d160x7.7 ، 5 م ، PN12.5 | 40,75 | 30,56 | لكي يطلب | |
| ضغط العمل - 1.6 ميجا باسكال. أقصى درجة حرارة للتشغيل 60 درجة مئوية | ||||
| d12x1.0 ، 5 م ، PN16 | تحت الطلب | تحت الطلب | لكي يطلب | |
| d16x1.5 ، 5 م ، PN16 | تحت الطلب | تحت الطلب | لكي يطلب | |
| د 20 × 1.5 ، 5 م ، PN16 | 1,30 | 0,97 | لكي يطلب | |
| d25x1.9 ، 5 م ، PN16 | 2,18 | 1,63 | لكي يطلب | |
| d32x2.4 ، 5 م ، PN16 | 2,54 | 1,90 | لكي يطلب | |
| د 40 × 3.0 ، 5 م ، PN16 | 3,92 | 2,94 | لكي يطلب | |
| د 50 × 3.7 ، 5 م ، PN16 | 6,01 | 4,51 | لكي يطلب | |
| d63x3.8 ، 5 م ، PN16 | 7,90 | 5,93 | لكي يطلب | |
| د 75 × 4.5 ، 5 م ، PN16 | 11,14 | 8,36 | لكي يطلب | |
| d90x5.4 ، 5 م ، PN16 | 16,00 | 12,00 | لكي يطلب | |
| d110x6.6 ، 5 م ، PN16 | 23,78 | 17,83 | لكي يطلب | |
| د 125 × 7.4 ، 5 م ، PN16 | 32,62 | 24,46 | لكي يطلب | |
| d140x8.3 ، 5 م ، PN16 | 41,49 | 31,12 | لكي يطلب | |
| d160x9.5 ، 5 م ، PN16 | 58,18 | 43,63 | لكي يطلب | |
| d180x10.7 ، 5 م ، PN16 | 73,57 | 55,17 | لكي يطلب | |
| د 200 × 11.9 ، 5 م ، PN16 | 90,74 | 68,05 | لكي يطلب | |
| d225x13.4 ، 5 م ، PN16 | 115,04 | 86,28 | لكي يطلب | |
| d250x14.8 ، 5 م ، PN16 | 123,32 | 92,49 | لكي يطلب | |
| d280x16.6 ، 5 م ، PN16 | 154,47 | 115,85 | لكي يطلب | |
| d315x18.7 ، 5 م ، PN16 | 195,62 | 146,71 | لكي يطلب |
نطاق التطبيق
النطاق الرئيسي للأنابيب المعدنية والبلاستيكية هو نظام إمداد المياه والتدفئة. تتكون الأنابيب من مكون داخلي من الألومنيوم ، يتم وضع طبقة من البولي إيثيلين عالي الجودة عليه باستخدام التقنيات الحديثة. بفضل هذه التقنية ، تتناوب طبقات الأنابيب المعدنية والبلاستيكية. تتكون من خمس طبقات. هذا التصميم متعدد الطبقات يجعلها آمنة للاستخدام.
جهاز الأنابيب المعدنية البلاستيكية
- تسمح لك طبقة البولي إيثيلين بتقليل التشوه والتلف الميكانيكي ، وبالتالي فإن تركيب الأنابيب في غرفة الأطفال سيكون أيضًا آمنًا تمامًا. بعد كل شيء ، يعلم الجميع كيف يحب الأطفال ضرب الألعاب على أشياء مختلفة.
- طبقة الألمنيوم تخلق حماية هيدروليكية وميكانيكية للأنبوب. يقلل من المخاطر المحتملة للتشوه الحراري للطبقة السابقة.
- الطبقة الداخلية مقاومة للحرارة. يتكون من البولي إيثيلين الذي يحمي طبقة الألمنيوم من التأثيرات المسببة للتآكل وله سطح داخلي أملس.
بالإضافة إلى ذلك ، يتم استخدام الأنابيب المعدنية والبلاستيكية في مجالات أخرى:
- لتسخين التربة في البيوت البلاستيكية.
- لتركيب الأرضيات "الدافئة" ؛
الأنابيب المعدنية والبلاستيكية عند تركيب أرضية دافئة
- تدفئة البيوت البلاستيكية والحدائق الشتوية.
- في أنظمة تدفئة حمامات السباحة.
- لتوريد المكونات الكيميائية.
- لنقل الهواء المضغوط.
- في أنظمة تكييف الهواء
- للإصلاحات في المباني متعددة الطوابق ، حيث يلزم الاتصال من الناهض عند استبدال نظام إمداد المياه. كما أنها تستخدم في المباني الصناعية والمكتبية.
معلومة اضافية
نظام القياس المتري ، معيار DIN لأنابيب PVC
يمكن إنتاج أنابيب ماركة Dyka المصنوعة من مادة PVC غير البلاستيكية (UPVC) وفقًا لمتطلبات معايير DIN الألمانية.
جدول أبعاد الأنابيب اللاصقة PVC وفقًا لـ DIN
| قطر الدائرة، مم |
اسمى، صورى شكلى، بالاسم فقط الحجم (مم) |
سمك الجدار (مم) | ||
| 6 بار | 10 بار | 16 بار | ||
| 12 | 10 | 1.0 | ||
| 16 | 12 | 1.2 | ||
| 20 | 16 | 1.5 | ||
| 25 | 20 | 1.5 | 1.9 | |
| 32 | 25 | 1.8 | 2.4 | |
| 40 | 32 | 1.8 | 1.9 | 3.0 |
| 50 | 40 | 1.8 | 2.4 | 3.7 |
| 63 | 50 | 1.9 | 3.0 | 4.7 |
| 75 | 65 | 2.2 | 3.6 | 5.6 |
| 90 | 80 | 2.7 | 4.3 | 6.7 |
| 110 | 100 | 3.2 | 5.3 | 8.2 |
| 125 | 110 | 3.7 | 6.0 | 9.3 |
| 140 | 125 | 4.1 | 6.7 | 10.4 |
| 160 | 150 | 4.7 | 7.7 | 11.9 |
| 180 | 160 | 5.3 | 8.6 | 13.4 |
| 200 | 180 | 5.9 | 9.6 | 14.9 |
| 225 | 200 | 6.6 | 10.8 | 16.7 |
| 250 | 225 | 7.3 | 11.9 | 18.6 |
| 280 | 250 | 8.2 | 13.4 | 20.8 |
| 315 | 300 | 9.2 | 15.0 | 23.4 |
| 355 | 350 | 10.4 | 16.9 | 26.3 |
| 400 | 400 | 11.7 | 19.1 | 29.7 |
| 450 | 400 | 13.2 | 21.5 | |
| 500 | 500 | 14.6 | 23.9 | |
| 560 | 500 | 16.4 | 26.7 | |
| 630 | 600 | 18.4 |
متوفر بمقاس قياسي بطول 5 أمتار ، رمادي.
تم تصنيع نظام الأنابيب المترية - أنابيب ضغط PVC اللاصقة باللون الرمادي - بواسطة Dyka وفقًا لمعايير صناعة المياه الهولندية KIWA BRL 502/02. تم اشتقاق هذا المعيار من المواصفات التي وضعتها المنظمة الدولية للتوحيد القياسي (ISO) - ISO 161/1 و ISO 4065.
منشآت إنتاج Dyka لأنظمة الأنابيب مسجلة لدى هيئة المياه الهولندية وهيئة مراقبة الجودة الهولندية KIWA / NEN.
تمت الموافقة على منتجات أنابيب PVC غير البلاستيكية ذات العلامة التجارية Dyka من قبل منظمة الصحة العالمية (WHO) للاستخدام في مياه الشرب.
جدول أبعاد الأنابيب وفقًا لـ KIWA BRL 502/02
| القطر الخارجي ، مم | تحمل القطر الخارجي | سمك الحائط | ||||
| 6.3 بار | 7.5 بار | 10 بار | 12.5 بار | 16 بار | ||
| 16 | 16.0/16.2 | 1.6/2.0 | 2.0/2.4 | 1.5/1.9 | 1.5/1.9 | 1.5/1.9 |
| 20 | 20.0/20.2 | 2.0/2.4 | 2.0/2.4 | 1.5/1.9 | 1.5/1.9 | 1.5/1.9 |
| 25 | 25.0/25.2 | 2.0/2.4 | 2.2/2.7 | 1.6/2.0 | 1.5/1.9 | 1.9/2.3 |
| 32 | 32.0/32.2 | 2.2/2.7 | 2.7/3.2 | 1.9/2.3 | 2.4/2.9 | 3.0/3.5 |
| 40 | 40.0/40.2 | 2.7/3.2 | 3.2/3.8 | 2.4/2.9 | 2.4/2.9 | 3.0/3.5 |
| 50 | 50.0/50.2 | 3.1/3.7 | 3.7/4.3 | 2.4/2.9 | 3.0/3.5 | 3.7/4.3 |
| 63 | 63.0/63.2 | 4.0/4.6 | 4.7/5.4 | 2.9/3.4 | 3.0/3.5 | 3.8/4.4 |
| 75 | 75.0/75.3 | 4.9/5.6 | 5.9/6.7 | 3.5/4.1 | 3.6/4.2 | 4.5/5.2 |
| 90 | 90.0/90.3 | 6.2/7.1 | 7.3/8.3 | 4.2/4.9 | 4.3/5.0 | 5.4/6.2 |
| 110 | 110.0/110.4 | 7.7/8.7 | 9.2/10.4 | 4.8/5.5 | 5.3/6.1 | 6.6/7.5 |
| 125 | 125.0/125.4 | 9.8/11.0 | 11.7/13.1 | 6.2/7.1 | 6.0/6.8 | 7.4/8.4 |
| 160 | 160.0/160.5 | 7.7/8.7 | 7.7/8.7 | 9.5/10.7 | ||
| 200 | 200.0/200.6 | 9.6/10.8 | 9.6/10.8 | 11.9/13.3 | ||
| 250 | 250.0/250.8 | 12.1/13.6 | 11.9/13.3 | 14.8/16.5 | ||
| 315 | 315.0/316.0 | 15.3/17.1 | 15.0/16.7 | 18.7/20.8 | ||
| 400 | 400.0/401.0 | 19.1/21.3 | 23.7/26.3 | |||
| 500 | 500.0/501.0 | 12.3/13.8 | 14.6/16.3 | 19.1/21.3 | 23.9/26.5 | 29.6/32.8 |
| 630 | 630.0/631.0 | 15.4/17.2 | 18.4/20.5 | 24.1/26.8 |
متوفر بمقاس قياسي بطول 5 أمتار ، رمادي.
تم اختبار خطوط أنابيب العلامة التجارية Dyka واعتمادها من قبل مجلس أبحاث المياه (WRC) ومنظمة الصحة العالمية (WHO) لاستخدام مياه الشرب وفقًا لمعيار ISO 727.
جدول حجم الأنبوب وفقًا لـ BS3505
| الحجم الاسمي ، بوصة |
تحمل القطر الخارجي | سمك الحائط | |||
| فئة ج الحد الأدنى - الحد الأقصى |
فئة د الحد الأدنى - الحد الأقصى |
فئة E. الحد الأدنى - الحد الأقصى |
فئة 7 الحد الأدنى - الحد الأقصى |
||
| 1/2 | 21.2/21.5 | 1.7/2.1 | 3.7/4.3 | ||
| 3/4 | 26.6/26.9 | 1.9/2.5 | 3.9/4.5 | ||
| 1 | 33.4/33.7 | 2.2/2.7 | 4.5/5.2 | ||
| 1 1/4 | 42.1/42.4 | 2.2/2.7 | 2.7/3.2 | 4.8/5.5 | |
| 1 1/2 | 48.1/48.4 | 2.5/3.0 | 3.1/3.7 | 5.1/5.9 | |
| 2 | 60.2/60.5 | 2.5/3.0 | 3.1/3.7 | 3.9/4.5 | 5.5/6.3 |
| 3 | 88.7/89.1 | 3.5/4.1 | 4.6/5.3 | 5.7/6.6 | |
| 4 | 114.1/114.5 | 4.5/5.2 | 6.0/6.9 | 7.3/8.4 | |
| 5 | 140.0/140.4 | 5.5/6.4 | 7.3/8.4 | 9.0/10.4 | |
| 6 | 168.0/168.5 | 6.6/7.6 | 8.8/10.2 | 10.8/12.5 | |
| 8 | 218.8/219.4 | 7.8/9.0 | 10.3/11.9 | 12.6/14.5 |
يورد بحجم قياسي بطول 6 أمتار ، رمادي غامق.
يرجى ملاحظة أن النظام المتري والنظام المتري الإمبراطوري هما نظامان مختلفان تمامًا. أحجام الأنابيب البلاستيكية المنتجة على أساس هذه الأنظمة غير متوافقة ، ولا يمكن استخدام هذه الأنابيب في نظام أنابيب واحد بدون محولات خاصة.
توفر Afinara تركيبات التوصيل للانتقال بين منتجات DIN و BS3505 القياسية. تتضمن سلسلة مهايئ Dyka منتجات لأنابيب الضغط PVC لربط المذيبات والمقبس.
التركيب
لإنشاء نظام تدفئة من الأنابيب البلاستيكية ، لا تحتاج إلى استئجار بناة. للقيام بذلك ، تحتاج إلى إعداد الأدوات والمواد والقيام بالعمل بنفسك. مراحل العمل:
- تحضير الأنابيب للتدفئة في منزل خاص ، في شقة. يتم قطعها إلى الأبعاد المطلوبة باستخدام مقص خاص. يتم تنظيف الحواف من الأوساخ والغبار وإزالة الشحوم.
- يمكن إجراء اتصالات العناصر الفردية باستخدام أدوات التوصيل أو من طرف إلى طرف. للقيام بذلك ، تحتاج إلى استخدام آلة لحام خاصة.
- بعد تسخين الأجزاء الفردية على مكواة لحام ساخنة ، يتم توصيلها ببعضها البعض.
يبقى الانتظار حتى يبرد البلاستيك ، لإجراء اختبار تشغيل لخط الأنابيب.
أصبحت الأنابيب البلاستيكية أكثر شعبية كل عام. هذا يرجع إلى الخصائص التقنية للمادة وانخفاض السعر. لتجميع أنظمة التدفئة ، يمكنك استخدام أنواع مختلفة من البوليمرات. عند اختيار مادة ما ، يجب أن تأخذ في الاعتبار عددًا من المتطلبات والميزات. بعد شراء العناصر الفردية لخط الأنابيب ، يمكنك تجميعها بنفسك. للقيام بذلك ، تحتاج إلى دراسة التكنولوجيا وتنفيذ أعمال التثبيت.
أنابيب البولي بروبلين للتدفئة كيفية الاختيار
شاهد هذا الفيديو على موقع يوتيوب
أنابيب البولي بروبلين المقواة
الاستنتاج القائل بأن أنابيب البولي بروبلين - درجة حرارة التشغيل التي تتوافق مع درجة حرارة الماء الساخن في نظام التدفئة ، يمكن استخدامها بنجاح ليست دقيقة تمامًا.
للتخلص من تأثير التمدد الحراري ، طور المصنعون نوعًا جديدًا - أنبوب بولي بروبيلين مقوى.
في هذه المنتجات ، بين طبقات البولي بروبلين ، توجد طبقة من رقائق الألومنيوم أو الألياف الزجاجية ، والتي لا تسمح للأنبوب بالتمدد كثيرًا.
يوصي الخبراء باستخدام أنابيب البولي بروبلين المقواة فقط لنظام التدفئة - درجة الحرارة التي يمكنهم تحملها تتوافق تمامًا مع معايير نظام التدفئة الحديث.
تركيب انابيب البولي بروبلين
عند تركيب أنابيب البولي بروبلين ، يجب أن يؤخذ في الاعتبار تمددها الخطي بسبب التغيرات في درجة حرارة الماء. لذلك ، يجب أن يتم التثبيت على الحائط دون تثبيت صارم للمنتجات.
يجب مراعاة حالة مهمة - يجب أن تكون أنابيب البولي بروبلين قادرة على التحرك قليلاً مع زيادة درجة الحرارة أو انخفاضها. هذا يعني أنه لا يجب عليك سحبها في الخط وتثبيتها بإحكام على الجدران.
خلاف ذلك ، من الممكن إتلاف طبقات الأنبوب ، مما قد يؤدي إلى حدوث كسر.
هذا يعني أنه لا يجب عليك سحبها في الخط وتثبيتها بإحكام على الجدران. خلاف ذلك ، من الممكن إتلاف طبقات الأنبوب ، مما قد يؤدي إلى حدوث كسر.
والأهم من ذلك ، عليك أن تتذكر أن أنابيب البولي إيثيلين - ما هي درجة الحرارة التي يمكن أن تتحملها ، مما يعني أنه يجب تشغيلها في مثل هذه الظروف.
لا يوصى بثني الأنابيب المصنوعة من هذه المادة بقوة. على أية حال
يحتوي البولي بروبلين على مرونة جيدة ، ويجب عمل الانحناءات والمنعطفات باستخدام أدوات التوصيل والتجهيزات الخاصة. إذا حاولت إجراء دوران 90 درجة يدويًا ، فسيظهر صدع عند المنعطف أو سينخفض القطر الداخلي للمنتج بشكل كبير.
في الأجهزة التي تستخدم فيها أنابيب البولي بروبلين المقواة ، يجب أن تكون درجة حرارة وسط العمل في حدود 95 درجة. عند وضع الأنابيب في ذراع التسوية الخرساني ، على سبيل المثال ، عند تركيب التدفئة تحت الأرضية ، يجب أن تكون القناة أوسع قليلاً من قطر المنتجات. يعد ذلك ضروريًا حتى يكون للأنبوب أثناء التمدد الخطي القدرة على تغيير أبعاده.
عند استخدام الأنابيب لتزويد الماء البارد ، يُسمح بإبزيمها الصلب ، لأنه في هذه الحالة تكون درجة حرارة تشغيل أنابيب البولي بروبلين منخفضة ولا يوجد تمدد خطي للمادة. بالإضافة إلى ذلك ، فإن تكلفة هذه المنتجات منخفضة مقارنة بالأنابيب المقواة ، حيث يتم استخدام الماء الساخن كناقل للحرارة.
يؤدي التعزيز إلى حقيقة أن خط الأنابيب يصبح أكثر موثوقية وأقوى.
ما هو الضغط الذي يمكن أن تتحمله أنابيب البولي بروبلين
وفقًا للمواصفات الفنية ، تبلغ مدة خدمة أنابيب البولي بروبلين حوالي 50 عامًا. لا يعتمد هذا الرقم على درجة حرارة وسيط العمل في الأنبوب فحسب ، بل يعتمد أيضًا على ضغطه.
يمكن تشغيل أنابيب البولي بروبلين بضغط متوسط يصل إلى 30 كجم / متر مربع. انظر: كلما ارتفعت درجة الحرارة ، انخفض مستوى الضغط المسموح به ، وببساطة ، يجب أن يكون للأنابيب المصنوعة من هذه المادة مستوى ضغط تشغيل يصل إلى 10 بار.
الظروف المثالية لأنبوب البولي إيثيلين - درجة حرارة الماء لا تزيد عن +70 درجة عند ضغط 4 إلى 6 أجواء.
هناك طلب كبير على أنابيب البولي بروبلين في بناء أو إصلاح خطوط الأنابيب لأغراض مختلفة. ومع ذلك ، من الضروري مراعاة قدراتهم على العمل: درجة الحرارة والضغط.
نمت شعبية أنابيب البولي بروبلين لاستخدامها في مد وتركيب شبكات المياه والحرارة بشكل كبير في السنوات الأخيرة. ربما تكون موثوقية ومتانة النظام هي المعيار الرئيسي عند اختيار الأنابيب من هذه المادة. ومع ذلك ، فإن مسألة درجة الحرارة التي يمكن أن تتحملها هذه المادة في أنظمة التدفئة تستحق مناقشة منفصلة.
كيفية الحصول على مادة البولي بروبيلين من البروبين
تم إنشاء طريقة الحصول على مادة البولي بروبيلين لأول مرة من قبل الكيميائيين كارل رين وجوليو ناتا في عام 1954.في الصناعة الحديثة ، المونومر لإنتاج البولي بروبلين هو مادة صيغتها C3H6 ، يحدث التفاعل باستخدام محفز Ziegler-Natta أو محفزات metallocene.
باستخدام أول المحفزات ، يتم إنتاج البولي بروبيلين متساوي التواجد. نظرًا للتأثير الحراري الأقل كثيرًا مما هو عليه في إنتاج البولي إيثيلين ، لا تتطلب إزالة الحرارة طرقًا محددة أو معدات تبريد إضافية. تتم العملية في مذيب هيدروكربوني سائل:
- الغازولين؛
- N- هيبتان.
- روح نقية.
تتكون التقنية من مراحل:
- تحضير مجمع المحفز ؛
- تفاعل البلمرة للبولي بروبيلين داخل البلمرة ؛
- ناتج المونومرات غير المتفاعلة (مما يتكون البولي بروبلين) ؛
- تحلل مركب المحفز بالكحول ؛
- تنقية البوليمر الناتج ، والفصل من المذيب ؛
- التجفيف في تيار من النيتروجين ؛
- تجهيز المنتجات المستلمة.
