قواعد لتوصيل سكة منشفة ساخنة ، مشورة الخبراء

مخطط 1

(اتصال جانبي أو قطري ، تجاوز غير متحيز غير مقيد)

يوفر هذا المخطط إمداد المبرد للجزء العلوي وإطلاق المبرد المبرد إلى الناهض من الأسفل. يتم توفير الدوران عبر سكة المنشفة المسخنة فقط من خلال ضغط الجاذبية لتبريد الماء فيه.

اتصال جانبي سلم ، يعمل على الدوران الطبيعي ، بدون انقباض وبدون إزاحة للممر الجانبي

اتصال سلم قطري ، يعمل على الدوران الطبيعي ، بدون انقباض وبدون إزاحة للممر الجانبي

لا يحتوي الخيار القطري لتوصيل سكة منشفة ساخنة على أي مزايا على الجانب.

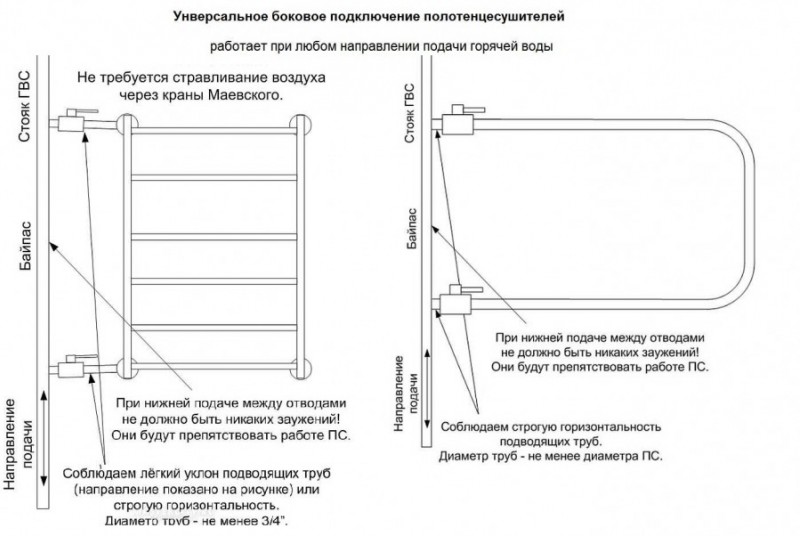

اتصال جانبي لقضيب المنشفة المُسخن على شكل U / M ، والذي يعمل على دوران طبيعي ، بدون انقباض وبدون تجاوز تعويض

مخطط الأسلاك هذا عالمي:

• يعمل مع أي اتجاه توريد في الناهض.
• لا تعتمد على معدل الدوران في الناهض.
• ليس مطلوبًا أن ينزف الهواء من سكة المنشفة المسخنة بعد إيقاف الماء.
• المسافة من الناهض - تصل إلى 4-5 أمتار.

شروط عمل المخطط:

• يجب أن يكون المخرج السفلي للرافعة أسفل الجزء السفلي من سكة المنشفة المسخنة أو على قدم المساواة معها ، ويجب أن يكون المخرج العلوي للرافعة فوق الجزء العلوي من الجهاز أو على قدم المساواة معه.
• مع التغذية السفلية ، يجب ألا يكون هناك بالتأكيد أي تضييق بين الصنابير. سوف يتداخل مع تشغيل سكة المنشفة الساخنة لإكمال عدم التشغيل! في التغذية العلوية ، يُسمح بتضييق التجاوز بخطوة واحدة من قطر الناهض (سيتم مناقشة هذا الخيار بالتفصيل لاحقًا) ، لكنه غير مطلوب لتشغيل الجهاز.

يعد الاتصال وفقًا لهذا المخطط مع التغذية السفلية في الناهض أمرًا بالغ الأهمية لجودة التثبيت. أي تضييق بين الحنفيات ، والذي يحدث ، على سبيل المثال ، عند انتهاك تقنية اللحام بالبولي بروبيلين ، يضر بعملها. هذه هي درجة حرارة الفوهة الزائدة ، وتجاوز وقت تسخين الأنبوب والتركيب ، ودفع الأنبوب إلى التركيب بقوة مفرطة دون التحكم في العمق. يمكن أن يحدث التضييق في حالة وجود لحامات على الناهض بين الانحناءات أو إذا كانت هناك انحرافات للأنبوب الصاعد بالنسبة لمحوره بين الانحناءات.

لماذا التضييق / الإزاحة بين الصنابير في التغذية السفلية التدخل في تدفئة المنشفة؟ لأنه يخلق انخفاضًا إضافيًا في الضغط بسبب حركة الماء في الناهض (عند المخرج السفلي - أكثر منه في الأعلى) ، مما يعيق الدورة الطبيعية ، مما يدفع الماء مرة أخرى إلى الناهض من خلال المخرج السفلي.

ملاحظة مهمة: نظرًا لأن الدوران الطبيعي يتم توفيره عن طريق تبريد الماء في الجهاز ، فسيكون هناك دائمًا اختلاف في درجة الحرارة بين الجزء العلوي والسفلي من سكة المنشفة المسخنة. ومع ذلك ، في الجهاز المثبت جيدًا ، تكون درجة الحرارة 3-4 درجة مئوية فقط ، ولا يمكن الشعور بها باليد - فوق عتبة معينة ، يُنظر إلى درجة الحرارة على أنها "ساخنة بنفس الدرجة"

إذا كان الفرق أكبر ، فهذا يعني أنه قد حدث خطأ في التثبيت ، أو تم المبالغة في تقدير درجة حرارة نظام إمداد الماء الساخن. حاول قياس درجة حرارة الماء الساخن في النظام ، وكذلك درجة حرارة أعلى وأسفل قضيب المنشفة المُسخن.

الخيارات المسموح بها لتنفيذ المخطط رقم 1

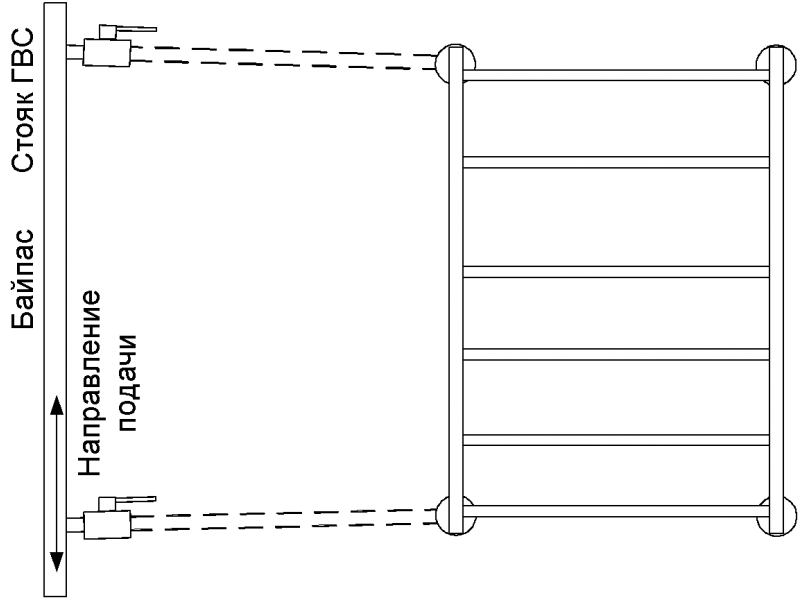

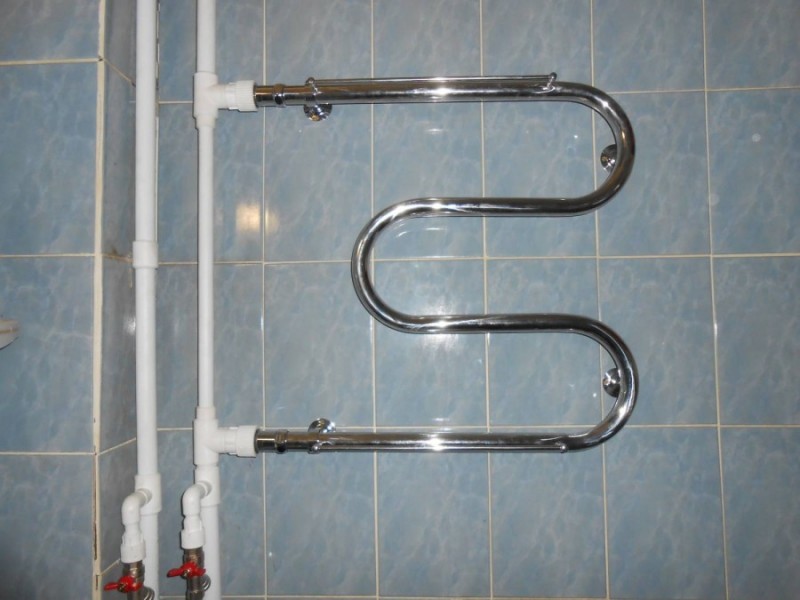

اتصال جانبي (مثال صحيح)

يتم وضع سكة ​​المنشفة المسخنة بالكامل عموديًا بشكل صارم بين المنافذ ، ويتم ملاحظة المنحدرات الصحيحة لأنابيب الإمداد ، ولا يتم انتهاك أي ظروف عمل.

اتصال جانبي (مثال على تصميم مسموح به بشروط)

يقع سكة ​​المنشفة المسخنة فوق المخرج العلوي. ستحتاج إلى نزف الهواء من الزاوية اليسرى العلوية للجهاز. لن يسمح المبرد العادي بالقيام بذلك دون حيل مزعجة للغاية (على سبيل المثال ، فك الجوز المشترك لمخرج المياه العلوي) ، وسوف يقف الهواء فوق الخط المنقط ، ولن يعمل الجهاز.

للتشغيل الكامل لهذا الخيار ، من الضروري تثبيت صمام هواء بشكل صارم في الزاوية العلوية لإمداد المياه. تسمح لك نماذج قليلة فقط من سكك المناشف بتسخينها ، ولا سيما ماركة Sunerzha لسلسلة "+" ("Bohemia +" ، "Galant +" ، إلخ.).

لا يمكن لصمام الهواء الموجود في الزاوية المقابلة من نقطة توصيل الماء أن ينزف كل الهواء من الجهاز!

مخطط 2

(اتصال سفلي)

أقل فعالية قليلاً من الجانب ، لكن له مزاياه.

المسافة بين الفروع موجودة ، من أجل لحام الأنابيب والمسمار على الصنابير بحيث لا تتداخل مقابضها مع بعضها البعض أثناء الدوران. على سبيل المثال ، 15-20 سم.

اتصال سلم سفلي ، يعمل على الدوران الطبيعي ، بدون انقباض وبدون تجاوز تعويض

اتصال سلم سفلي يعمل على مزيج من الدوران القسري والطبيعي ، مع إزاحة الالتفافية

الوصلة السفلية للسلم ، تعمل على مزيج من الدوران القسري والطبيعي ، مع تضييق الالتفافية

فوائد النظام:

• يعمل مع أي اتجاه توريد في الناهض.
• من الممكن تشغيل الأنابيب تحت الحمام بشكل خفي ، دون مطاردة الجدران.

مساوئ النظام:

• يجب أن ينزف الهواء من خلال صنابير Mayevsky.
• أقل كفاءة بقليل من التوصيل الجانبي.

شروط عمل المخطط:

• يجب أن يكون المخرج العلوي للرافعة ذات الإزاحة أو الالتفاف الضيق أقل من أو مستويًا مع قاع الجهاز. هذا يضمن استقلال سكة المنشفة المسخنة عن اتجاه الإمداد. للتغذية العلوية ، يمكن وضع المخرج العلوي فوق الحافة السفلية للجهاز.
• يجب أن يكون المخرج السفلي أقل من سكة المنشفة المسخنة في جميع أشكال هذا المخطط حتى لا تتشكل حفرة الأوساخ من أنبوب الإمداد والجهاز نفسه.

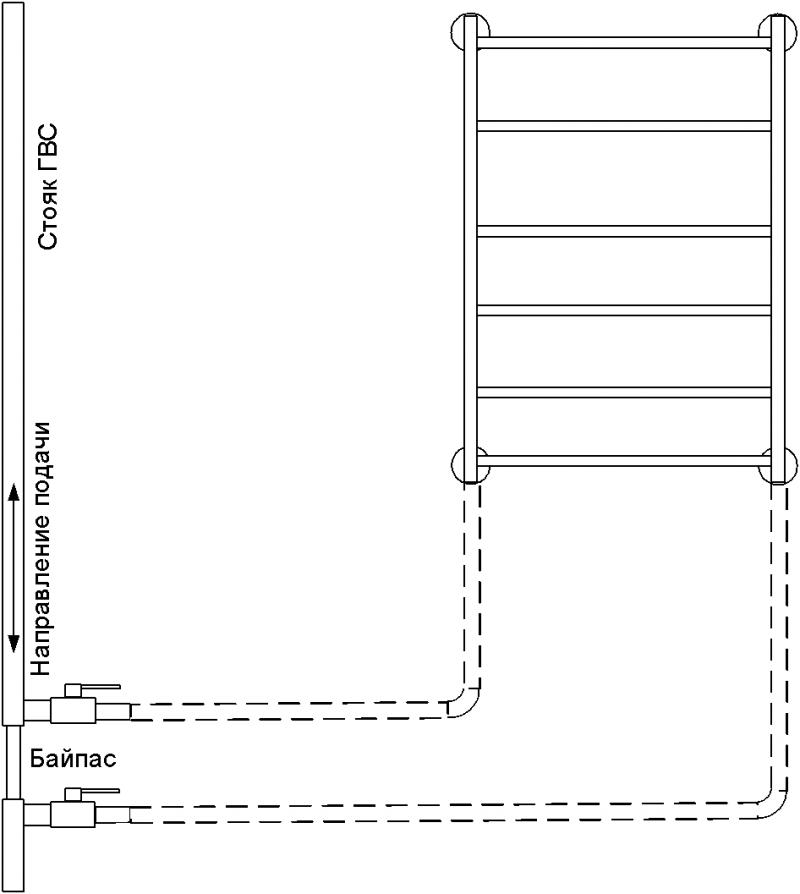

الاتصال السفلي (مثال على التصميم المسموح به بشروط)

يقع الجزء السفلي من الجهاز بين الصنابير. مع وجود تغذية سفلية في الناهض ، أو ارتفاع منخفض لقضيب المنشفة المسخن ، أو مسافة كبيرة بين الصنابير ، قد لا تعمل هذه الدائرة أو تكون غير مستقرة.

تركيب سكة مناشف من النوع المائي

يمكن تثبيت نوع الماء لسكة المناشف المسخنة ، والتي سيتم وصف إجراءات التثبيت الخاصة بها أدناه ، يدويًا بسهولة.

مخطط التوصيل الصحيح لقضيب المنشفة المسخن.

يتم دائمًا تركيب أي سكة مناشف ساخنة وفقًا لمخطط معين:

1. إزالة مجفف المناشف القديم.
2. تركيب الرافعات.
3. تركيب مجفف جديد.
4. فحص جودة التثبيت.

إذا تم تنفيذ كل شيء وفقًا للمخطط الموضح أعلاه ، فلن يستغرق الإجراء أكثر من بضع ساعات. ستتم مناقشة كل خطوة من الخطوات المذكورة أعلاه بشكل منفصل.

قبل توصيل سكة مناشف جديدة يتم تسخينها بالماء ، تأكد من التخلص من القديم.

يتم ذلك يدويًا بهذه الطريقة:

• يتم حظر إمداد الماء الساخن للأنبوب الذي تم توصيل سكة المنشفة المسخنة به (يمكن القيام بذلك إما بيديك أو عن طريق الاتصال بالسلطة اللازمة) ؛
• تفكيك قضبان المناشف المسخنة ذات التلامس الجانبي وأي من تلك التي ليست جزءًا من أنبوب الماء الساخن (في هذه الحالة ، يتم فك الوصلات الملولبة ببساطة) ؛
• في حالة أن الخيط "لزج" أو كان الجهاز ملحومًا بشدة بالأنبوب ، فيجب قصه باستخدام مطحنة.

الأهمية! في عملية تفكيك سكة المنشفة المسخنة ، تتم عملية التشذيب بحساب قسم الأنابيب الكافي للخيوط. يجب إزالة الجهاز المفكك من الأقواس

ثم يمكنك المتابعة بأمان إلى تركيب الرافعات. في حالة قطع الجهاز القديم ، يمكن قطع خيط جديد على بقايا الأنبوب باستخدام قالب بالقطر المطلوب. إذا بقي الخيط على الأنابيب ، فيجب أيضًا إزالته لتحسين جودة اتصال الخيط.

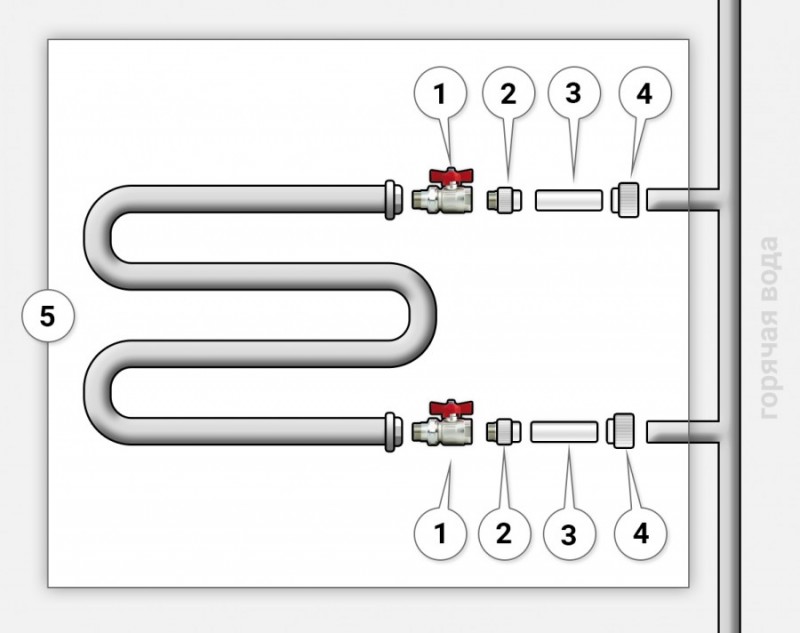

بعد ترتيب الخيوط بالترتيب ، من الضروري تركيب صمامات من نوع الإغلاق ، أي الصنابير.

هذا ضروري من أجل:

• ضبط شدة الجهاز عن طريق فتح أو إغلاق الصنابير ؛
• في حالة الحاجة إلى الإصلاح (على سبيل المثال ، عند تسريب سكة المنشفة الساخنة) أو في حالة استبدال الجهاز ، قم بإغلاق الماء وتنفيذ جميع الإجراءات اللازمة لذلك.

https://youtube.com/watch؟v=vC4heReuh7E

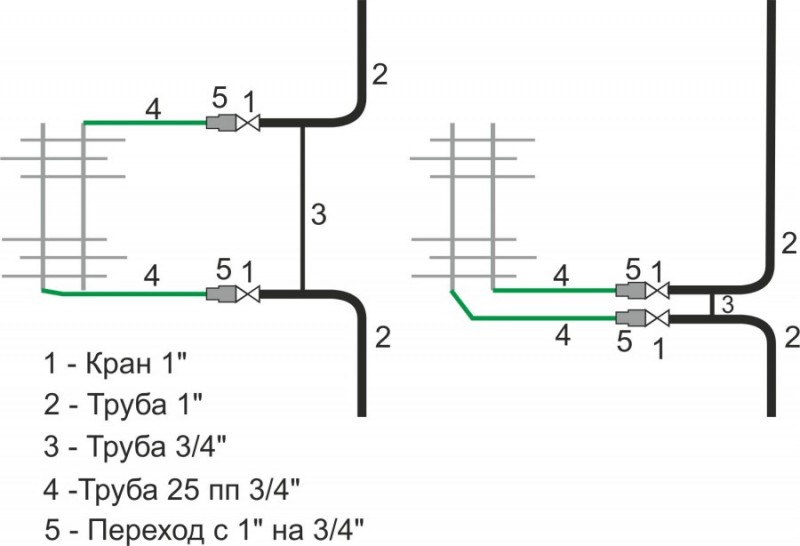

إذا كنت ترغب في تثبيت وصلة مرور ، فيجب عليك توفير إمكانية تثبيتها في المرحلة الحالية.

اعتمادًا على نوع سكة ​​المنشفة المُسخنة المستخدمة ، يجب عليك اختيار التركيبات - بزاوية أو مستقيمة.

يجب إغلاق كل وصلة ملولبة بلف كتان خاص بيديك. بالنسبة للوصلات المخروطية ، يتم استخدام شريط FUM.

بعد ذلك ، يتم توصيل الجهاز بالتركيبات ، وتشديد السحابات (في نفس الوقت ، يجب الحرص على عدم إتلاف الخيط).

يتم توصيل سكة المنشفة المسخنة بالحائط بيديك أو بمشابك ، أو باستخدام حاملات تلسكوبية متخصصة.

من المهم جدًا قياس المسافة من الجدار (الكسوة أو الجبس) إلى محور أنبوب الجهاز بشكل صحيح. https://www.youtube.com/embed/kUI7G-SW8Mo

https://youtube.com/watch؟v=kUI7G-SW8Mo

من خلال الدراسة الدقيقة لجميع المعلومات ، يجب ألا يكون لدى المستخدم أي أسئلة حول كيفية تركيب سكة المنشفة المسخنة بشكل صحيح. في الوقت نفسه ، سيتعامل بالتأكيد مع التثبيت بيديه.

كيفية اختيار سكة مناشف ساخنة بالماء

تتمثل الخطوة الأولى لتركيب مجفف المناشف في اختيار النموذج الأمثل.

عند اختيار سكة مناشف ساخنة ، يجب الانتباه إلى المعلمات التالية:

• مواد التصنيع
• الشكل والأبعاد.

ما هي المواد التي تصنع منها سكك المناشف؟

لتصنيع سكك المناشف تستخدم بشكل رئيسي:

• الفولاذ الأسود. تتميز المادة بمقاومة منخفضة لانخفاض الضغط والتآكل ، فضلاً عن التكلفة المنخفضة. نظرًا لحساسية المطرقة المائية ، يوصى بتثبيت الأجهزة حصريًا في المنازل الخاصة ؛
• الفولاذ المقاوم للصدأ. يتميز مجفف المناشف المصنوع من الفولاذ المقاوم للصدأ بمستوى منخفض من القابلية للتآكل ، ومقاومة التغيرات في درجة الحرارة والضغط الداخلي ، فضلاً عن المظهر الجميل. تكلفة هذه المعدات أعلى من نظائرها المصنوعة من الفولاذ الأسود ، ولكن يتم سداد التكاليف حسب مدة الاستخدام ؛
• النحاس والنحاس والبرونز وهلم جرا. تتميز المنتجات المصنوعة من معادن غير حديدية بأصالتها ومتانتها وفي نفس الوقت تكلفتها العالية. ومع ذلك ، فإن القابلية العالية للمطرقة المائية تقلل بشكل كبير من نطاق استخدام المعدات.

أنواع مختلفة من مجففات المناشف حسب مادة التصنيع

قبل شراء سكة مناشف ساخنة مصنوعة من أي مادة ، يوصى بقراءة الخصائص الموضحة في جواز السفر بعناية.

اختيار الشكل والأبعاد الكلية لسكة المنشفة المسخنة

خيارات الاختيار التالية هي شكل سكة المنشفة الساخنة وأبعادها.

حاليًا ، يتم تصنيع الأجهزة ذات التكوينات المختلفة: من الأجهزة القياسية في شكل الحرفين "M" و "P" ، إلى الأجهزة المعقدة ، وهي سلالم متعددة المراحل أو كروم محدبة.

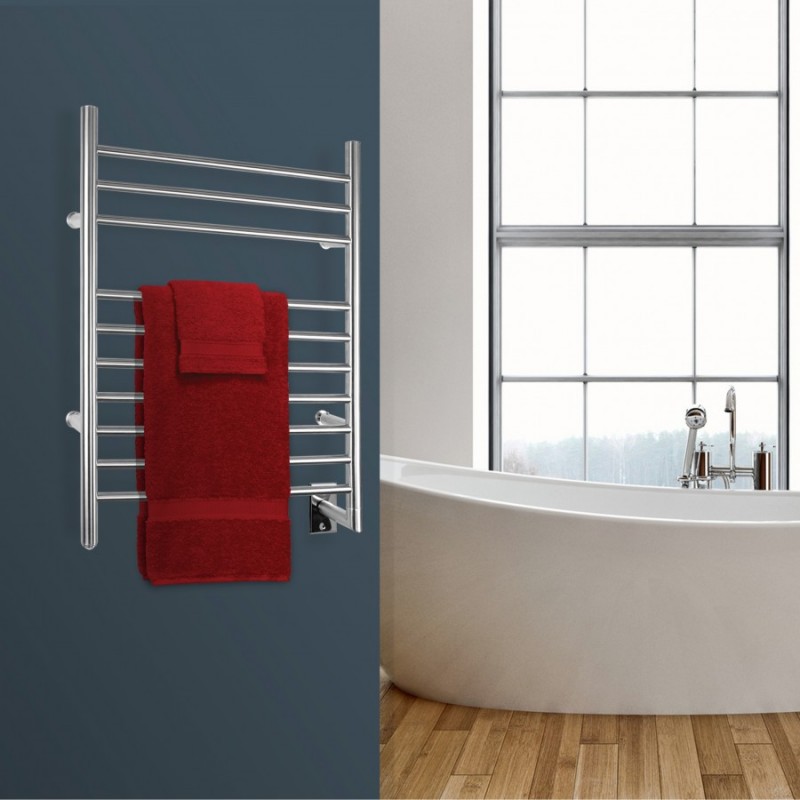

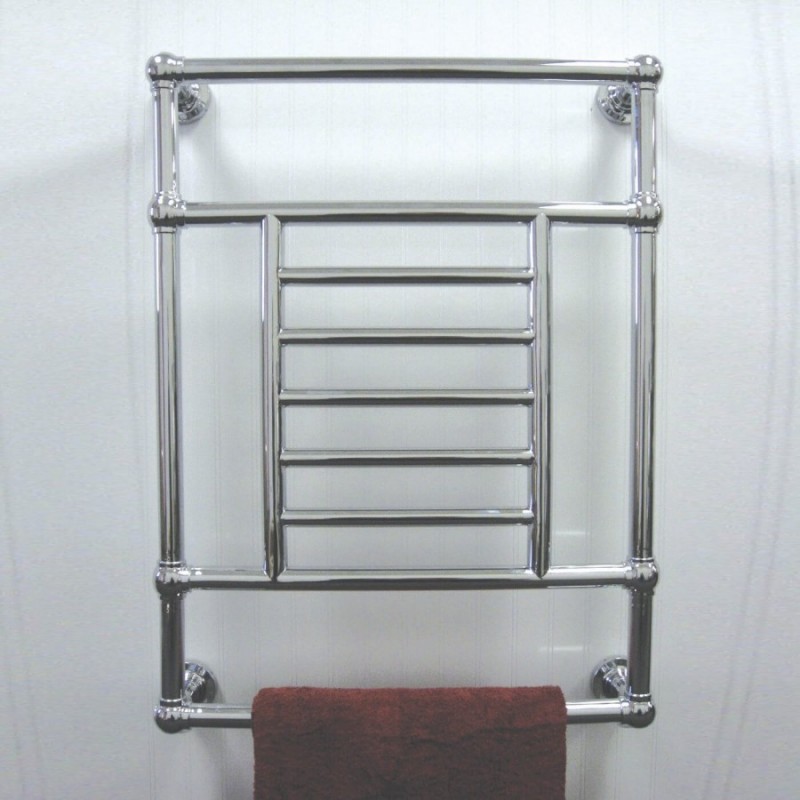

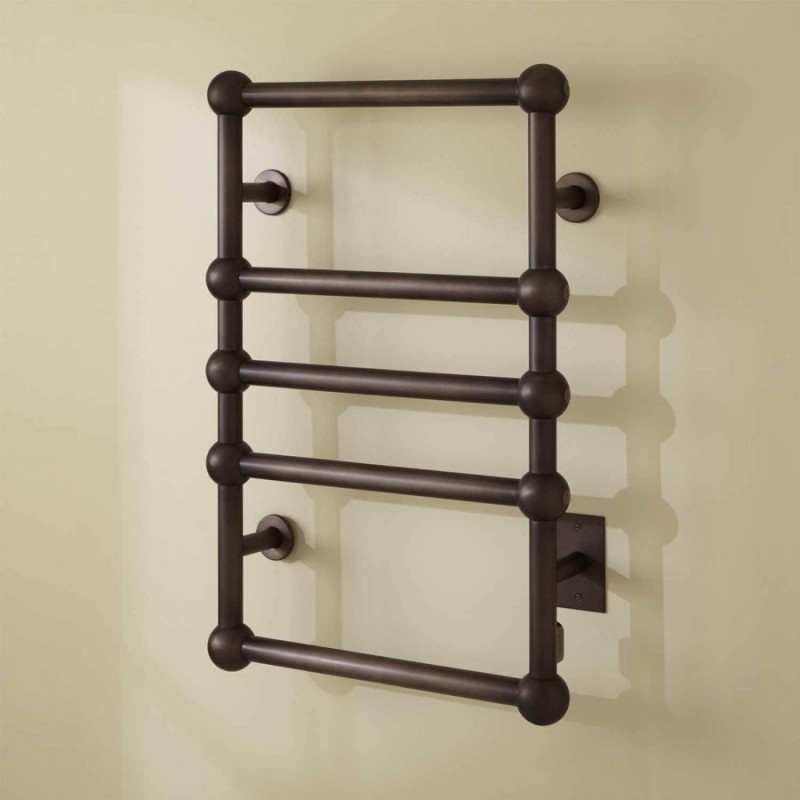

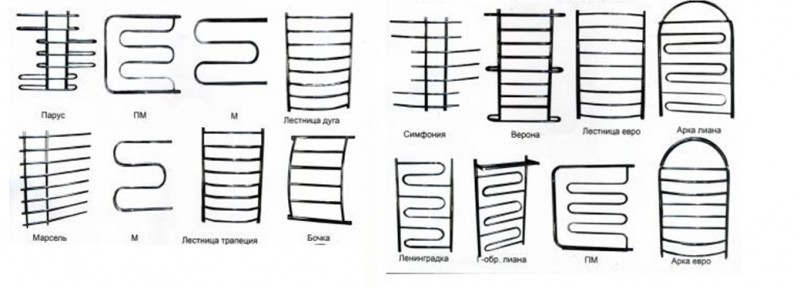

مجموعة متنوعة من أشكال مجففات الفوط

تتوفر بعض طرز المجففات برف مصمم للتجفيف الرأسي أو تجفيف الأحذية. الممثل الأكثر شيوعًا هو جهاز تدفئة المناشف Trugor.

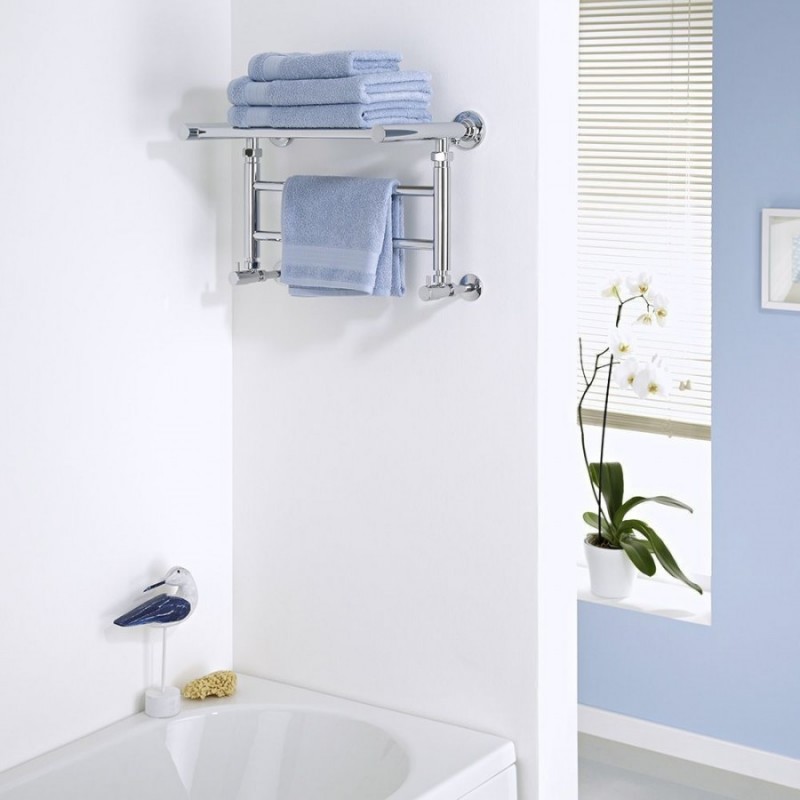

سكة تعليق مناشف مع رف

ايهما افضل؟ عند اختيار الشكل والحجم ، ضع في اعتبارك:

• أبعاد الحمام. يجب ألا تشغل سكة المنشفة المسخنة مساحة كبيرة وتتداخل مع حرية الحركة في جميع أنحاء الغرفة ؛
• التصميم. يمكن أن يكون التجفيف عنصر تصميم منفصل وعناصر تتناسب مع الاتجاه العام. الاختيار بواسطة هذه المعلمة هو تفضيل المستخدم البحت ؛
• طريقة التثبيت: قطري ، جانبي ، علوي ، سفلي. حسب التصميم ، يجب أن تتوافق سكة المنشفة المسخنة تمامًا مع هذه المعلمة. خلاف ذلك ، سوف تكون هناك حاجة إلى تجديد إضافي للحمام.

اختيار التجفيف حسب نوع الاتصال

العلامات التجارية الأكثر قطبية

كل عام في الاتحاد الروسي ، يتم تطوير تصنيف النماذج الأكثر شيوعًا لقضبان المناشف الساخنة. وفقًا لبيانات عام 2018 ، يقوم القادة بتسخين المناشف من العلامات التجارية التالية:

1. "سيينا" المصنعة من قبل شركة "تيرمينوس" على شكل سلم متعدد المراحل (34 درجة). المجفف مصنوع من الفولاذ المقاوم للصدأ وله طريقة توصيل من الأسفل. المعدات مناسبة للحمام الكبير.

نشافة مناشف من شركة Terminus

1. Sunerzha High-Tech G. الجهاز مصنوع من الفولاذ المقاوم للصدأ ويمكن توصيله أفقيًا وعموديًا. السمة المميزة الرئيسية هي وجود نظام فريد لتوزيع التدفق ، والذي ، بأبعاده الكلية الصغيرة ، يزيد بشكل كبير من كفاءة الجهاز ؛

قضيب منشفة مُدفأ بوصلة رأسية وأفقية

1. نيكا لد. ميزات سكة المنشفة المسخنة هذه هي وجود طبقة واقية من الكروم ، والتي تتيح لك إطالة عمر الجهاز وإضفاء مظهر جمالي على الجهاز ، فضلاً عن القدرة على تحمل ضغط يصل إلى 40 بار ، مما يتيح لك لتوصيل الجهاز بنظام التدفئة أو نظام إمداد الماء الساخن ؛

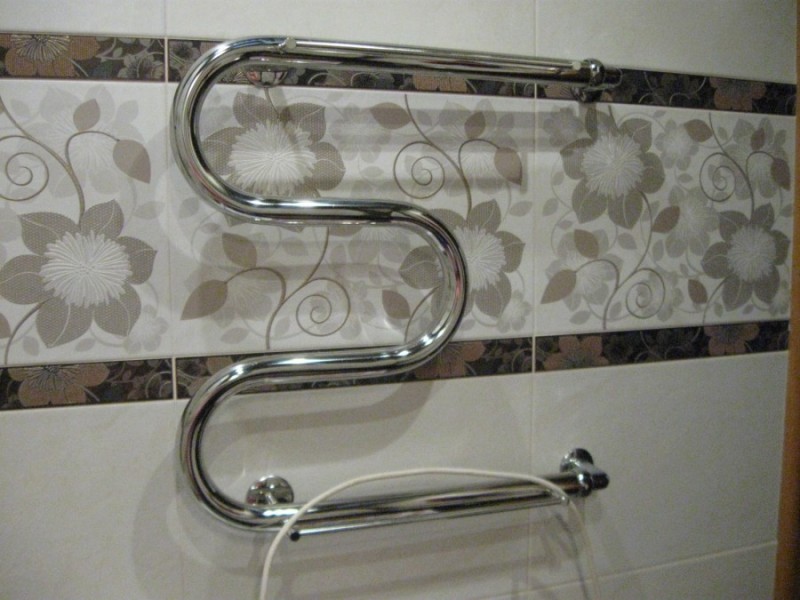

سكة مناشف من الكروم

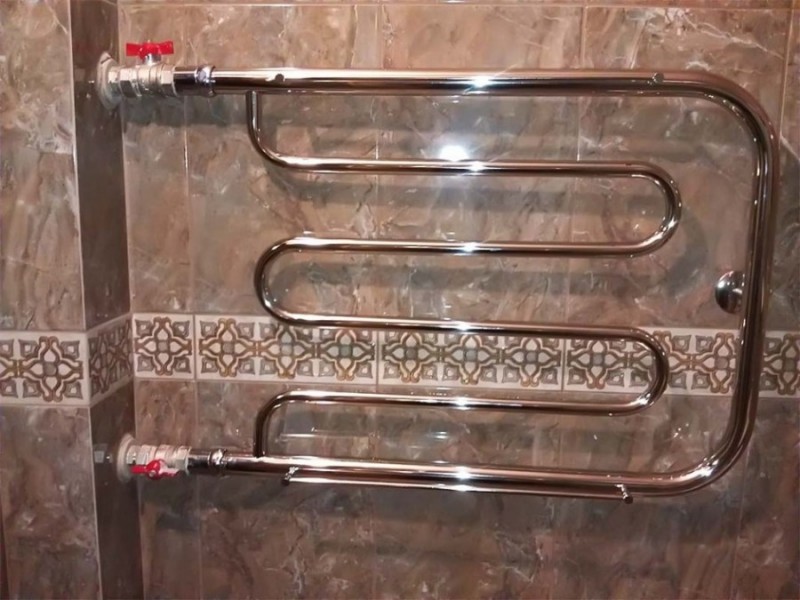

1. دفين دبليو. سكة مناشف قياسية على شكل ثعبان ، تتميز بتكلفة منخفضة ومستوى عالٍ من الموثوقية. يمكن إجراء التثبيت في كل من نظام إمداد المياه المركزي ونظام التدفئة ؛

سكة مناشف ساخنة وموثوقة وأصلية بتكلفة منخفضة

1. التناظرية لسكة المناشف المسخنة Dvin WW هي طراز Boheme من شركة Tera الروسية. يتميز الجهاز بتكلفة منخفضة ومتانة ، فضلاً عن وجود معدات إضافية - رافعة Mayevsky ، والتي تتيح لك التخلص من مشاكل دوران الناقل.

أنواع سخان الكابلات

كابل التسخين من نوعين:

مقاوم. بتكلفة منخفضة. سهل التركيب. يتم استخدامه عادةً في الحياة اليومية لتسخين الأنابيب التي يصل قطرها إلى 40 مم ولتجهيز نظام التدفئة الأرضية. مبدأ تشغيل هذا العنصر هو وضع أجهزة استشعار خاصة وأسلاك بطول خط الأنابيب بالكامل. تتفاعل المستشعرات مع أي تغيرات في درجة الحرارة وتقوم بشكل دوري بتوصيل وفصل نظام التدفئة.

يمكنك وضع السلك بطريقة لولبية وشريطية. بمساعدة شريط الألمنيوم ، يتم توصيله بالأنابيب. لا ينبغي تحت أي ظرف من الظروف أن يكون فوق طاقته أثناء التثبيت. لتوزيع الحرارة بشكل متساوٍ ، يمكنك لف الأسلاك والأنابيب بورق الألمنيوم. أنت أيضًا بحاجة إلى نظام عزل حراري موثوق. الصوف المعدني مناسب للعزل الحراري.

الضبط الذاتي. يتم استخدامه لتسخين الأنابيب التي يزيد قطرها عن 40 مم والخزانات والأسقف والألواح الكهربائية والمزاريب وأشياء أخرى. يتكون سلك التسخين هذا من موصلين معزولين موجودين في بوليمر ، والذي يغير المقاومة تحت تأثير اختلاف درجة الحرارة. هذا يعني أنه مع انخفاض درجة حرارة الهواء ، تقل مقاومة البوليمر وتزداد قوة التيار ، مما يؤدي إلى زيادة الحرارة الناتجة. لا يتطلب أي وحدات تحكم في درجة الحرارة أو أجهزة استشعار إلكترونية.

إذا ارتفعت درجة حرارة الهواء ، فإن هذه العملية تسير في الاتجاه المعاكس. يتميز كابل التسخين ذاتي التنظيم بعمر خدمة طويل. يتم ضمان فعالية التكلفة وسلامة الكابل من خلال العزل الموثوق به.

مزايا الكابلات ذاتية التنظيم

• يتمتع كابل التنظيم الذاتي بمقاومة أعلى لارتفاعات الجهد. إذا زاد الجهد الكهربائي لفترة طويلة ، فلن يحترق الكابل لفترة.
• يمكن قطع كابل التنظيم الذاتي إلى قطع بالحجم المرغوب. لكن المقاومة لها طول ثابت.

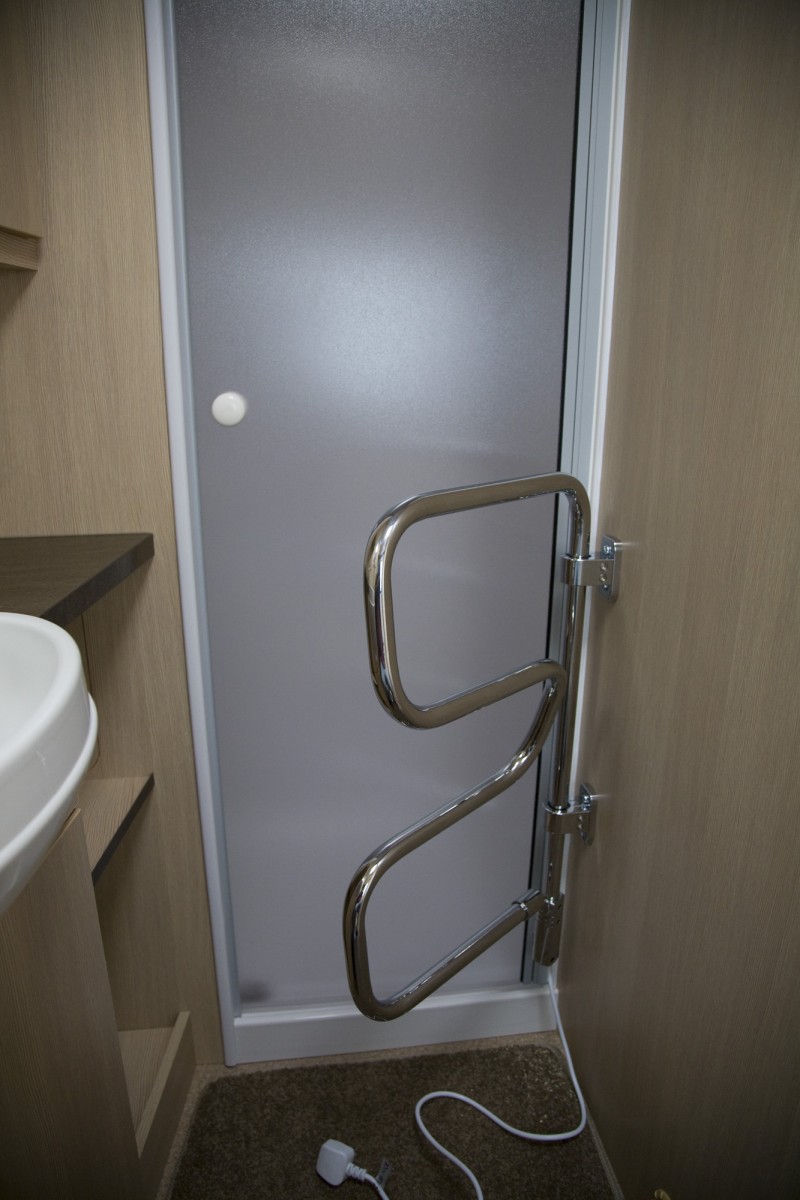

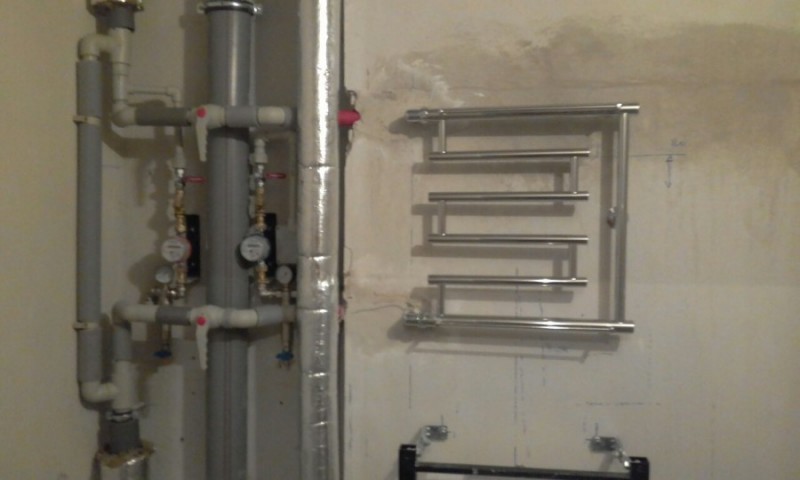

صورة لتركيب سكة مناشف ساخنة

نوصي أيضًا بمشاهدة:

• مراجل طويلة الاحتراق
• افعل ذلك بنفسك موقد وعاء الطعام
• كيفية تنظيف المدخنة
• تراكم الحرارة للتدفئة
• تسخين مواسير المياه من التجمد
• مداخن لمراجل الغاز
• جامع الطاقة الشمسية
• تدفئة منزل خاص
• فرن افعل ذلك بنفسك
• صرف الأمطار
• الصرف الصحي في منزل خاص
• السباكة في البلاد
• أنابيب للتدفئة
• الماء للمنزل من بئر
• الموقد DIY
• مضخة جيدة
• تركيب المدخنة
• الصرف الصحي DIY
• مشعات التدفئة
• فرن سويدي
• أرضية دافئة تفعل ذلك بنفسك

الرجاء إعادة النشر

ماذا اشتري

مخطط الأسلاك لسكة تعليق منشفة ساخنة.

لتركيب نوع كهربائي عالمي من سكة مناشف للحمام ، يجب عليك أولاً تخزين تركيبات السباكة الجديدة. في نفس الوقت عليك توخي الحذر وعدم اختيار أي جهاز ، لأن الثعبان المعتاد ، المتأصل في العديد من التصميمات ، لن يكون مناسبًا. سيكون من المنطقي للغاية اختيار سكة مناشف ساخنة ، تم إنشاؤها وفقًا لنوع السلم ومجهزة بأربع نقاط اتصال.

بالإضافة إلى ذلك ، يجب عليك شراء الأدوات التالية:

• عنصر تسخين كهربائي خاص مزود بثرموستات ؛
• رافعة Mayevsky
• 1-2 متر من أنبوب مصنوع من مادة البولي بروبيلين أو البلاستيك (مع كل المنعطفات والمفاتيح اللازمة لسكة منشفة ساخنة).

كيفية اختيار الحجم المناسب لتدفئة المنشفة

خصوصية اختيار حجم معدات تجفيف المناشف هي تحديد الطاقة الحرارية للجهاز ، والتي تعتمد بشكل مباشر على الأبعاد. كلما زادت الأبعاد وعدد الأنابيب المتشابكة للهيكل ، زادت القدرة على تسخين الغرفة التي يتطلب التثبيت فيها.

منطقة تدفئة

نظرًا لكونك مشبعًا بالحسابات الحرارية لكفاءة تدفئة الحمام بمساعدة قضيب منشفة مُسخن ، فإنك تصادف مؤشرات لا يهتم بها أحد على الإطلاق. على سبيل المثال:

• عدد النسج أو وصلات العبور ؛
• مواد البناء
• قطر الأنابيب الرئيسية والمساعدة ؛
• درجة حرارة المبرد (الماء الساخن) ؛
• وضع إمداد سائل التبريد (تكرار استخدام الماء الساخن) ؛
• منطقة السباكة.

سوف يستغرق تعلم وفهم جميع المكونات التي تؤثر على تبديد الحرارة لمعدات تجفيف المناشف وقتًا طويلاً. بالاعتماد على الحسابات التقريبية للمتخصصين ذوي الخبرة ، فهم يأخذون الحرارة الناتجة عن الملفات ، بحجم إجمالي يبلغ 500 × 1000 مم ، يساوي:

• 0.5 كيلو واط عند توصيله بنظام التدفئة ؛
• 0.2 كيلو واط - لإمداد الماء الساخن.

بناءً على القواعد الحالية لاختيار معدات التدفئة (1 كيلوواط لكل 10 م 2) ، من الواضح أن تركيبات السباكة هذه ستسخن الحمام حتى 5 أمتار مربعة. م ، عند التوصيل بالتدفئة. سيسمح لك الاتصال بمصدر الماء الساخن بتسخين الغرفة حتى 2 متر مربع. م معظم الحمامات الفردية في المباني السكنية بها هذه المساحة. تتيح الأشكال المذكورة أعلاه فهم الاختلاف في الطاقة الحرارية بطرق مختلفة للاتصال بالاتصالات ، وتحديد الحجم المطلوب لسكة المنشفة المسخنة.

عند اختيار الحجم ، ضع في الاعتبار طول وارتفاع مساحة الجدار التي سيتم تركيب تركيبات السباكة عليها. تعتبر رغبات المستهلك في راحة استخدام المعدات مهمة أيضًا. يتم وضع الجزء العلوي في متناول اليد دون بذل مجهود كبير ، ويجب أن تنحسر الأبعاد الجانبية عن الجدران أو إطارات الأبواب أو الأثاث بمقدار 10-20 سم لسهولة الاستخدام.

يتم أخذ الطاقة الحرارية ، التي يتم احتسابها ، لجهاز تقليدي على شكل حرف M. إذا تم استكمال الملف بأنابيب مساعدة ، أو إذا كان السلم الهيكلي به عدد كبير من الأقسام المتكررة ، فسيكون نقل الحرارة للجهاز أكبر بحوالي 1.5 مرة من المستوى المحسوب.

عند اختيار سكة مناشف كهربائية ، من الضروري توضيح خصائصها الحرارية مع البائع. حجم المعدات الكهربائية ليس أساسياً في تحديد قوة التسخين. عادة ما تتناسب كفاءة تسخين غرفة من الأجهزة الكهربائية بشكل مباشر مع الاستهلاك الحالي. إذا كان الجهاز يستهلك 500 واط ، فسوف يقوم بتسخين غرفة تصل إلى 5 أمتار مربعة. م.

بعد دراسة ميزات اختيار الأحجام والوصلات لقضبان المناشف الساخنة ، يمكنك البحث بأمان عن المعدات المطلوبة للحمام.

أخطاء نموذجية لتوصيل سكة منشفة ساخنة

اتصال سفلي (مثال تنفيذ غير صحيح)

اتصال جانبي (مثال تنفيذ غير صحيح)

توجد سكة المنشفة المُدفأة أسفل المخرج السفلي. يعمل الجهاز المتصل بمثل هذا الانتهاك حتى يتم تجاوز فرق ارتفاع معين "المخرج السفلي - أسفل قضيب المنشفة المسخن" ، ثم يتوقف الدوران.

من غير المرغوب فيه خفض الجهاز أسفل الصنابير لسببين:

• الماء الذي تم تبريده وهبوطه محاصر بالجزء السفلي من الجهاز والأنبوب (منطقة الركود من الجزء السفلي من قضيب المنشفة المسخن إلى المخرج السفلي) ويتم دفعه بشكل سيئ إلى الناهض ، مثل الماء الساخن الخفيف يضغط عليه.
• في "الحفر" الناتجة من الأنابيب ، سوف تتراكم الأوساخ من الناهض. في المستقبل ، مع انخفاض جودة المياه ، يمكنك الحصول على أنبوب مسدود ، وكذلك تآكل تحت الحمأة ، إذا سقط مجمع الأوساخ على جزء من أنبوب معدني أو على الجهاز نفسه.

اتصال جانبي (مثال تنفيذ غير صحيح)

اتصال جانبي (مثال تنفيذ غير صحيح)

يشكل الأنبوب العلوي ارتفاعًا (فوق الخط المنقط في الرسوم التوضيحية) حيث يقف الهواء. يتوقف الدوران في الجهاز. من الناحية النظرية ، تكون العملية ممكنة إذا كان هناك صمام أوتوماتيكي للهواء في أعلى نقطة من الأنبوب (ومع ذلك ، فإنها تتسرب بانتظام) أو صنبور Mayevsky.

اتصال جانبي مع تجاوز الإزاحة (مثال على تصميم غير صحيح)

اتصال جانبي بتجاوز منخفض (مثال تصميم غير صحيح)

يعتمد أداء الوصلة الجانبية مع الإزاحة أو الالتفاف الضيق والتسليم السفلي على معدل الدوران في الناهض.

عند معدل دوران منخفض أو عادي ، لا يعمل الجهاز ، لأن الضغط في المخرج السفلي بسبب إزاحة / تضيق المجرى الجانبي أكبر منه في الجزء العلوي. تميل مضخة الدوران إلى إمداد المياه من خلال المخرج السفلي ، وتميل "مضخة الجاذبية" الموجودة داخل الجهاز إلى خفض الماء المبرد في قضيب المنشفة المسخن لأسفل. تتباطأ التدفقات المتعاكسة بشكل متبادل ، ويتوقف الدوران.

إذا لم يتم تشويه الناهض من قبل الجيران ، وهناك مضخة دوران قوية في الطابق السفلي ، يحدث أن المضخة تفوز ، ويبدأ الدوران الدائري في الجهاز. يرتفع الماء الساخن على طول المجمع الأيسر ، بينما ينزل ماء التبريد على طول المجمع الأيمن ، ويمتزج تدريجيًا مع الماء الساخن في المجمع الأيسر عبر الجسور الأفقية. ومع ذلك ، بمجرد أن يضع شخص ما ، على سبيل المثال ، صنبورًا بربريًا على الممر الجانبي أو يربط أرضية دافئة ممنوعة بالناهض ، فقد ينخفض ​​معدل الدوران كثيرًا لدرجة أن سكة المنشفة المسخنة ستتوقف عن العمل. أو أنها ستعمل بشكل غير مستقر - اعتمادًا على الوقت من اليوم وكمية المياه من الناهض.

الاتصال القطري في هذه الحالة ليس أفضل من اتصال جانبي.

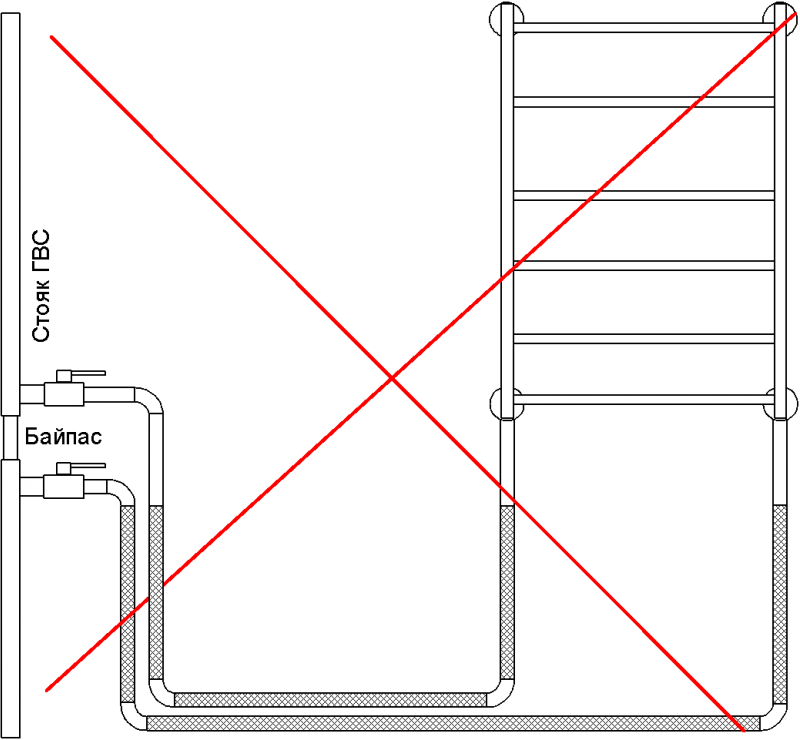

اتصال سفلي بتجاوز منخفض (مثال تصميم غير صحيح)

أحد الأخطاء الأكثر شيوعًا هو أنه من المغري جدًا تشغيل الأنابيب في أرضية ذراع التسوية دون تعب مطاردة الجدار ...

لا يمكن للجهاز المتصل بهذا الانتهاك أن يعمل إلا بمعدل دوران جيد جدًا في الناهض. ولكن ، كقاعدة عامة ، مثل هذا الاتصال معطل ، لأن ضغط الدورة الدموية يحتاج أولاً إلى رفع الماء من الحفرة إلى أعلى الجهاز ، ثم رفع الماء المبرد والأثقل من نفس الحفرة إلى مخرج الصاعد.

أيضا ، في الحفر الناتجة سوف تتراكم الأوساخ من الناهض. في المستقبل ، مع انخفاض جودة المياه ، يمكن الحصول على الأنابيب المسدودة بالحمأة.

قواعد تركيب سكة مناشف ساخنة مشتركة في جميع المخططات

يجب مراعاة منحدر أنابيب الإمداد (يظهر الاتجاه في الأشكال).للتوضيح ، يمكنك أن تأخذ فرقًا يتراوح بين 3 و 30 ملم لكل متر. مع مسافات صغيرة من الناهض (عدة أمتار) وقطر كبير لأنابيب الإمداد (PPR 25-32 مم) ، يُسمح بوضع أفقي صارم.

يجب ألا يكون هناك حدب في الأقسام الأفقية! سوف يتراكم الهواء فيها وسيتوقف الدوران. يسمح بالغطس فقط ضمن حدود صغيرة ، "الحفر" العميقة سوف تتداخل مع الدورة الدموية وتصبح جامعات الأوساخ.

قطر الأنبوب لضمان الدوران الفعال: على الأقل DN20 (3/4 بوصة لأنابيب الصلب المجلفن ، 25 مم لأنابيب PPR المقواة جيدًا ، 20 مم لأنابيب الفولاذ المقاوم للصدأ) ، الصمامات الكروية - 3/4 بوصة على الأقل.

يُسمح باستخدام الأنابيب والصنابير ذات المقطع العرضي الأصغر فقط في أنابيب الإمداد ذات الطول القصير.

من المستحسن للغاية وضع أنابيب الإمداد في العزل الحراري. يعد هذا شرطًا أساسيًا للتركيب عند تضمين أي أنابيب بلاستيكية: يوفر العزل الحراري الحماية الميكانيكية والتعويض عن التمدد الحراري. كما أنه يحسن أداء سكة المنشفة المسخنة ، والتي تستقبل الماء الأكثر سخونة.

يُمنع منعًا باتًا تثبيت أي صنابير على الممر الجانبي - فهذا تخريب وتخريب لك ولجيرانك. يؤدي إغلاق الممر الجانبي أو تضييقه بشكل مفرط إلى إبطاء الدورة الدموية في جميع أنحاء الناهض. حيث:

• تنخفض درجة حرارة الماء الساخن ، حيث أن الوقت قد حان ليبرد ، لتصل إلى المستهلك.
• إن ضغط المياه في جميع الشقق الواقعة في اتجاه التزويد يتدهور بشكل كبير. ومع موقع معين لمخرج الماء الساخن - وفي نفس مالك سكة المنشفة الساخنة. في الواقع ، عندما يتم تضييق الممر الجانبي بحجم أنبوب واحد ، يصبح معدل نقله تقريبًا نصف ذلك.
• فعالية المخططات المذكورة أعلاه لا تتحسن.
