كيف يتم وضع أنابيب الصرف الصحي

اختيار الأنابيب للوضع في الأرض

تتعرض أنابيب الصرف الصحي الخارجية لأحمال أكثر خطورة من تلك الموجودة داخل المبنى.في الشبكات الداخلية ، يتم مد الأنابيب على طول الجدران ، وفي الحالات القصوى ، يتم وضع أنابيب الصرف الصحي تحت الأرض. يتم وضع أنابيب الصرف الصحي الخارجية في خنادق عميقة ، ويجب أن تتعرض للضغط الأرضي.

نصيحة! إذا كان من الضروري وضع خط أنابيب للصرف الصحي تحت الطريق ، فمن الضروري استخدام أنابيب من أعلى فئة قوة.

مواسير الصرف الصحي للوضع في الخنادق

بالنسبة للشبكات الخارجية ، يتم إنتاج نوع خاص من الأنابيب. حتى لا يتم الخلط بين المستهلك والاختيار ، يقوم المصنعون بطلاء هذه الأنابيب باللون البني البرتقالي أو الأحمر. بينما الأنابيب المخصصة لتركيب المجاري الداخلية عادة ما تكون رمادية داكنة.

لتجميع الصرف الصحي الخارجي ، يتم استخدام الأنواع التالية من الأنابيب:

• بوليمر أملس - مصنوع من PVC أو البولي بروبلين.
• بوليمر مموج - مصنوع من البولي إيثيلين أو البولي بروبلين.
• الحديد الزهر.
• أسمنت الأسبستوس.

يجب أن يقال أن أنابيب البوليمر تستخدم في الغالب. علاوة على ذلك ، يوصى باستخدام المنتجات المموجة حيث يكون الحمل مرتفعًا بشكل خاص - إذا كان التمديد العميق ضروريًا أو عند وضع خط أنابيب تحت طريق سريع.

نصيحة! حجم الأنبوب الأكثر شيوعًا المستخدم لبناء الصرف الصحي الخارجي في منزل خاص هو 110 ملم. بالإضافة إلى أنابيب لتجميع خط الأنابيب ، من الضروري شراء التركيبات - الانحناءات والصلبان والمراجعات وما إلى ذلك.

مراحل وضع الصرف الصحي الخارجي

كثير من الناس ، الذين يفكرون في الصرف الصحي في المنزل ، يتساءلون عن كيفية وضع أنابيب الصرف الصحي؟ يمكن تقسيم العملية برمتها إلى عدة مراحل:

1. وضع خطة لمياه الصرف الصحي في المستقبل وحساب جميع المواد اللازمة لتركيب النظام. لا يأخذ هذا في الاعتبار الطول المطلوب للأنابيب فحسب ، بل يحسب أيضًا جميع الزوايا والانتقالات والفروع الضرورية التي قد تكون مطلوبة.
2. القيام بجميع أعمال الحفر.
3. تركيب خط الأنابيب بالكامل.
4. تنفيذ أعمال الردم.

تساعد هذه التعليمات في وضع المجاري في منزل ريفي أو كوخ دون أي مفاجآت غير سارة ، حيث تم بالفعل حساب جميع الحالات المحتملة في مرحلة التخطيط ، وبالتالي لا داعي للخوف.

الأنواع الرئيسية لمياه الصرف الصحي المستقلة لمنزل ريفي

على الرغم من حقيقة أن الكثير من البالوعات تعتبر "القرن الماضي" ، فإن هذا النوع من الصرف الصحي المستقل هو الأسهل في بنائه بأيديكم.

هناك حجة لا تقل أهمية في الدفاع عن البالوعة وهي حقيقة أن ترتيبها الداخلي قد تغير الآن.

قبل أن تصنع مجاريًا في منزلك مثل بالوعة ، تحتاج إلى معرفة الميزات الهندسية والجيولوجية لموقعك.

أسهل طريقة لبناء جدران البالوعة هي البناء ، مع كون الطوب الأحمر الخزفي هو الخيار الأكثر قابلية للتطبيق.

إذا كان من الممكن استخدام معدات إضافية ، فمن الممكن بناء بالوعة من حلقات الخرسانة المسلحة. يوصي الخبراء بتركيب قاع الحوض بالخرسانة ، وتغطية الحفرة بلوح مع تهوية مجهزة وفتحة فحص خاصة.

خزان للصرف الصحي من مادة البولي بروبيلين

ما زلت لم تقرر بعد كيف تصنع مجاريًا في منزل خاص بنفسك؟

نوصي بتركيب نظام صرف صحي محلي مستقل ، على سبيل المثال ، خزان للصرف الصحي.

هذا النوع من الصرف الصحي مهم بشكل خاص في تلك المنازل التي يعيش فيها الناس باستمرار ، واكتسب شعبية خاصة بين الروس.

خزان الصرف الصحي بسيط للغاية وموثوق في التشغيل ، ومن السهل تثبيته بمفردك باتباع دليل التثبيت خطوة بخطوة (يتم تضمينه عند شراء خزان للصرف الصحي ، على سبيل المثال ، البولي بروبلين الخاص بهم).

بالإضافة إلى ذلك ، لا تتطلب خزانات الصرف الصحي تنظيفًا متكررًا ، لذلك ستنفق أموالًا أقل على استدعاء شاحنة التفريغ.

تتكون خزانات الصرف الصحي الحديثة من ثلاث غرف ، ولديها درجة عالية جدًا من تنقية مياه الصرف الصحي والمياه المنزلية بسبب عناصر نظام التهوية والمرشحات الحيوية.

إن تحديد نوع الصرف الصحي المستقل الأكثر ملاءمة لمنزلك وموقعك سيساعد في الصرف الصحي في فيديو منزل خاص.

تسلسل الإجراءات في بناء نظام الصرف الصحي الفردي

قبل أن تصنع مجاريًا في المنزل ، عليك أن تقرر مجموعة من الإجراءات الأولية:

حدد على الأرض مكان وجود بئر الصرف الصحي (بالوعة أو خزان الصرف الصحي)

هام: يجب أن يكون بئر الصرف أسفل مستوى المنزل.
تحديد نقطة خروج المجاري من المنزل.
افحص بعناية نقطة الخروج لأنبوب التجميع. ضع في اعتبارك أنه في هذه المرحلة سوف تتراكم جميع المصارف والمياه المستخدمة من جميع تركيبات السباكة في منزلك (أحواض المطبخ ، والمرحاض ، والحمام ، والمرجل). للتأكد من أن المجمع مثبت بشكل صحيح (يجب ألا يكون هناك انحرافات وانحرافات).
فقط بعد إجراء الفحص الأولي ، يمكن وضع مشروع صرف صحي أولي لمنزل خاص.يرجى ملاحظة: نظام الصرف الصحي الخارجي عادة ما يكون مستقيمًا ، وعادة ما يكون لنظام الصرف الصحي الداخلي العديد من الانحناءات والزوايا. لذلك ، من المهم جدًا عند تصميم مشروعها حساب جميع أحجام الأنابيب وانحناءاتها وما إلى ذلك.
فقط بعد التفكير في كل شيء وحسابه ، يمكنك البدء في شراء المواد اللازمة.
نشرع في تركيب أنظمة الصرف الصحي الخارجية والداخلية.

القيام بأعمال الصرف الصحي الداخلية

في الآونة الأخيرة ، أصبحت الأنابيب المصنوعة من مادة البولي بروبيلين شائعة بشكل خاص. إنها لا تتأكل ، لذا فإن عمرها التشغيلي أطول بكثير من أنابيب الصلب والحديد الزهر.

وتركيب أنابيب البولي بروبلين ليس بهذه الصعوبة. ومع ذلك ، يجب على المرء أن يأخذ في الاعتبار هذه الحقيقة: كم عدد مصادر الصرف في المنزل.

بالنسبة للمنازل التي تم تركيب العديد من تركيبات السباكة فيها ، يلزم وجود أنبوب بقطر لا يقل عن 100 مم. ضع في اعتبارك هذه الحقيقة: عند مغادرة الحوض ، يبلغ قطر الأنبوب 50 مم ، لذلك يجب ربط الأنابيب ذات الأقطار المختلفة.

لكن هذه ليست مشكلة اليوم - هناك محولات خاصة. لذلك ، لا داعي للقلق بشأن إغلاق المفاصل - سيكون ذلك موثوقًا به.

ليس من الضروري التحقق من جودة الحشيات: يجب ألا تتلف. ثم لن يكون هناك تسرب في المفاصل.

توصيل تركيبات السباكة

كقاعدة عامة ، تم تجهيز الناهض بمراجعة (يتم تثبيته من الأرض على ارتفاع 1 متر على الأقل) وأنبوب عادم خاص (يتم تثبيته 0.7 متر فوق سطح المنزل).

لماذا نحتاج إلى مثل هذا الهيكل المعقد للناهض؟

ينطوي توصيل منزل خاص بالمجاري على تكوين غازات ورائحة كريهة.

إذا كان الناهض مزودًا بتهوية موثوقة ، فهذا ضمان لتهوية نظام الصرف الصحي بأكمله في منزل خاص.

في الواقع ، يتم إخراج الهواء الملوث من خلال الناهض. والناس الذين يعيشون في المنزل لا يعانون من رائحة كريهة على الإطلاق.

هام: اعزل الناهض إذا كان موجودًا في غرفة غير مدفأة. لتوصيل الناهض بالمجاري الخارجية ، تحتاج إلى استخدام منفذ خاص ، ويجب أن يكون قطرها أقل من قطر الأنبوب على الناهض

يوصي الخبراء بتركيب مخرج للناهض حسب حركة المياه المتسخة بزاوية 90 درجة أو أكثر. لتوصيل الناهضين ، استخدم ثنيان بزاوية 135 درجة.

في حالة الحاجة إلى رافع إضافي آخر ، فأنت بحاجة إلى استخدام نقطة الإنطلاق بزاوية 45 درجة ومنحنى إضافي آخر.

لذلك ، من الأسهل بكثير الاتصال بمياه الصرف الصحي لمنزل خاص بمفردك إذا كان هناك رافع واحد أو أنبوب تجميع واحد.

لوضع الصرف الصحي الخارجي هو الأنسب لأنبوب البولي بروبلين بقطر 150 مم.

تجهيزات الصرف الصحي

بالنسبة لأولئك الذين ما زالوا يشكون في قدراتهم الخاصة ، نوصي بمشاهدة: كيفية عمل مجاري في فيديو منزل خاص. نأمل أن تختفي كل شكوكك وأن تنطلق للعمل بحماس.

العوامل التي تحدد عمق التمديد

عند اختيار عمق مد الأنابيب ، من الضروري مراعاة عدد من العوامل التي لها تأثير كبير على هذه القيمة ، وبالتالي تحديد تكلفة أعمال التركيب.

• الغرض من شبكة الصرف الصحي.
• طريقة وضع المجاري.
• الظروف المناخية في المنطقة.
• امكانية تحميل اضافي على انابيب الصرف الصحي.

دعنا نفكر في هذه المعايير بمزيد من التفصيل.

أنواع شبكات الصرف الصحي

بالنسبة لمعظم السكان ، يرتبط الصرف الصحي فقط بإزالة مياه الصرف الصحي من المباني السكنية ، ولكن في الواقع يعتبر مفهوم الصرف الصحي أكثر شمولاً ويتضمن شبكات مختلفة.

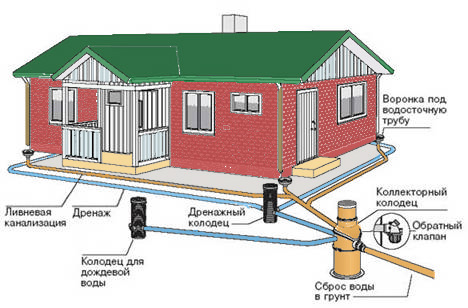

جهاز الصرف الصحي العاصفة

• جهاز الصرف الصحي العاصفة ، مخصص لجمع وإزالة الترسبات الجوية. يجب ألا يقل عمق مجاري العاصفة عن عمق تجميد التربة. عند عزل النظام ، من الممكن تقليل العمق إلى 0.7 متر.
• تم تصميم مجاري الكابلات لضمان السلامة وإمكانية استبدال الخطوط الكهربائية. يعمل وضع الكابلات الكهربائية في أنابيب خاصة على تبسيط عملية التركيب بشكل كبير. يتم تحديد عمق مجرى الكبل بشكل أساسي من خلال مادة الأنابيب التي صنعت منها. عند استخدام الأنابيب البلاستيكية ، يجب ألا يقل طولها عن 0.4 متر ، وأن تكون الصرف الصحي من الصلب 0.2 متر.

يعتمد عمق وضع مياه الصرف الصحي المحلية على مجموعة كاملة من العوامل ، والتي سننظر فيها أدناه.

بناء نظام صرف صحي خارجي

إذا كان نظام الصرف الصحي الداخلي لمنزل خاص لا يختلف عمليًا عن نظام الصرف الصحي في الشقة ، فإن نطاق العمل في الحالتين الأولى والثانية يختلف اختلافًا كبيرًا.

لا يوجد الكثير من العمل الذي يتعين القيام به إذا كان المنزل يحتوي بالفعل على نظام صرف صحي قديم. في هذه الحالة ، تحتاج فقط إلى تفكيك الأنابيب القديمة واستخدام نفس طرق الصرف الصحي كما في السابق.

ولكن قد يحدث أن تضطر إلى إعادة كل شيء تمامًا. في هذه الحالة ، هناك الكثير من العمل الذي يتعين القيام به: تحتاج إلى رفع الأرضية (نشرها) وفي حالة عدم كفاية عمق خروج المجاري من المنزل ، فإننا نقوم بتعميقه.

للقيام بذلك ، نحفر حفرة تحت الأساس ، وبعد ذلك نقيس المسافة من الحافة السفلية للمؤسسة إلى الحافة العلوية.

يجب أن تكون هذه المسافة مترًا واحدًا أو أكثر ، فلن تتجمد المصارف في أنبوب التجميع عند الخروج من المنزل حتى في ظروف الشتاء الروسي.

من خارج المنزل ، نحفر أيضًا خندقًا لبئر الصرف. علاوة على ذلك ، يوصي الخبراء بحفر خندق في الشارع أعمق من داخل المنزل ، والتأكد من ثبات انحداره.

مثل هذا الإجراء ضروري لضمان التدفق دون عوائق للمياه ومياه الصرف الصحي.

كيفية وضع أنابيب الصرف الصحي بشكل صحيح في الخندق

يتضمن نظام الصرف الصحي في منزل خاص بأيديكم مد الأنابيب داخل المنزل وخارجه. دعونا نتناول المزيد من التفاصيل حول وضع الأنابيب الخارجية.

توصيل أنابيب الصرف الصحي

يوصي الخبراء بصب طبقة من الرمل العادي (حوالي 15-20 سم) في قاع الخندق. مثل هذا الإجراء سيوفر أنابيب الصرف الصحي ، بما في ذلك تلك المصنوعة من مادة البولي بروبيلين ، من الضغط المفرط.

على الرمال ، سوف تتدلى الأنابيب قليلاً وتتخذ وضعًا مريحًا.هذا سوف يحفظهم من الضغط المفرط للتربة المملوءة.

من القضايا المهمة عند وضع أنابيب الصرف الصحي اتصالها وختم المفاصل.

يلزم إجراء تدقيق بحيث يمكن تنظيفه في حالة انسداد الأنبوب. ننصحك بعدم الادخار عند تثبيت المراجعات ، فإن الأموال التي يتم إنفاقها ستؤتي ثمارها أثناء تشغيل النظام بأكمله.

يُنصح بتثبيت مراجعة بعد كل 4 أمتار ، يُنصح بإغلاق مخرج الأنبوب بمقبس خاص من الخارج.

ميزات وضع الأنابيب

1. بالنسبة لنظام الصرف الصحي المستقل ، يتم استخدام الأنابيب التي يبلغ قطرها 110 ملم على الأقل.
2. يمكن توصيل معدات السباكة بالنظام بأنابيب بقطر 50 مم.
3. يجب أن تكون الزاوية الأفقية للمحولات والمنافذ 45 درجة.
4. اصنع منحدرًا لأنبوب الصرف الصحي من نقطة الصرف إلى خزان الصرف الصحي. يجب ألا يقل المنحدر عن 2 سم لكل متر طولي من الأنبوب.
5. بالنسبة لمياه الصرف الصحي التي تمر عبر الموقع ، يتم تركيب آبار الفحص والمراجعة.
6. يتم عزل خط أنابيب نظام الصرف الصحي إذا تم وضعه فوق مستوى تجميد التربة.
7. لإغلاق المفاصل ، يتم استخدام السيليكون أو مادة مانعة للتسرب خاصة.
8. يبدأ نظام الصرف الصحي من نقطة التصريف وينتهي بمحطة معالجة مياه الصرف الصحي أو جهاز استقبال مياه الصرف الصحي.
9. لإزالة تراكمات الغاز ، تم تجهيز النظام بأكمله بفتحات تهوية.
10. لوضع أنبوب من الحديد الزهر مطلوب معدات خاصة.
11. يبدأ تركيب أنبوب الصرف الصحي بعد تعليم النظام بأكمله على الموقع.

يمكنك إنشاء نظام صرف صحي بشكل مستقل دون استخدام المعدات الثقيلة إذا اخترت أنابيب البوليمر أو البلاستيك.

زرع أنبوب

إزالة أنبوب الصرف الصحي من المنزل

يمكن تقسيم عملية مد الأنابيب إلى ثلاث مراحل:

• حفريات.
• تجميع خطوط الأنابيب.
• ردم.

تنفيذ اعمال الحفر

قبل وضع أنابيب الصرف الصحي ، من الضروري تحضير الخنادق بشكل صحيح. قواعد التنقيب:

• يمكن حفر الخنادق باليد أو بمعدات الحفر.
• يجب أن يسمح عرض الخندق للمثبت بالعمل مع الأنبوب من الأسفل.

نصيحة! إذا كان قطر الأنابيب 110 مم ، فيجب أن يكون عرض الخندق 60 سم.

مد الأنابيب الخارجية في الخنادق

• يصعب تحديد العمق الأمثل لوضع أنابيب الصرف الصحي. وبحسب اللوائح يجب أن يتجاوز عمق تجميد التربة في المنطقة بمقدار نصف متر. ومع ذلك ، لا يتم الوفاء بهذا الشرط دائمًا في الممارسة العملية. إذا تم وضع الأنابيب على عمق ضحل ، فيجب توخي الحذر لعزلها.
• يجب حفر الخنادق بمنحدر معين. كقاعدة عامة ، يتم وضع منحدر قدره 2 سم لكل متر من خط الأنابيب في المشروع.
• عند حفر الخنادق تكون أعمق من عمق مد الأنبوب المصمم بمقدار 10 سم ، ويستخدم هذا العمق لإنشاء وسادة ممتصة للصدمات.
• يجب أن يتم صدم قاع الخندق المحفور جيدًا ، إذا كانت هناك صخور كبيرة أو كتل من الأرض متجمدة ، فيجب إزالتها ، ويجب تغطية الثقوب الناتجة بالأرض ودكها هناك.
• يُسكب الرمل أو الحصى الناعم في قاع الخنادق. إغلاق الوسادة بطول الخندق بالكامل غير مطلوب. ولكن في أماكن التثبيت المخطط لآبار المراجعة ، ستحتاج الرمال المصبوبة إلى ضغطها على مسافة مترين في كل اتجاه من موقع تركيب البئر.
• في تلك الأماكن التي توجد بها مآخذ الأنابيب ، يتم ترتيب الحفر.

تركيب الأنابيب وتركيبها

مد أنابيب الصرف الصحي الخارجية في الخنادق

ضع في اعتبارك القواعد الأساسية لوضع أنابيب الصرف الصحي:

• يبدأ تركيب خط الأنابيب من المكان الذي يخرج فيه الأنبوب من أساس المنزل.
• يجب وضع الأنابيب على طول الخندق ، بينما يجب توجيه مآخذ الأنابيب في الاتجاه المعاكس لتدفق المصارف.
• نقوم بتنفيذ وصلات الأنابيب. للقيام بذلك ، تحتاج إلى تنظيف الجرس جيدًا والتأكد من تثبيت الحلقة المطاطية فيه.يتم تنظيف الطرف الأملس للأنبوب ، الذي سيتم إدخاله في المقبس ، بدقة لا تقل عن ذلك. يتم إجراء قياس أولي لدخول الأنبوب في المقبس حتى يتوقف ، مما يضع علامة على الأنبوب الأملس. لتسهيل إدخال الأنبوب في المقبس ، يتم تطبيق شحم السيليكون على الطرف الأملس. إذا لم يكن هناك ترطيب ، فيمكنك استخدام الصابون السائل أو سائل غسيل الأطباق. يتم إدخال الأنبوب في المقبس ، وللتعويض عن التشوهات الخطية لخط الأنابيب ، لا يتم إدخال الأنبوب بالكامل ، ولكن يتم ترك فجوة سنتيمترية (عند إدخال الأنبوب ، يتم توجيههم بواسطة العلامة المحددة مسبقًا ).
• إذا كان من الضروري إجراء انعطاف في خط الأنابيب ، فمن الضروري استخدام الانحناءات بزاوية 15 أو 30. ويحظر استخدام الانحناءات بزاوية 90 درجة.
• بالإضافة إلى ذلك ، توفر تقنية مد أنابيب الصرف الصحي تركيب آبار المراجعة. هذه الأجهزة ضرورية للتحكم في تشغيل خط الأنابيب وإجراء التنظيف في حالة حدوث انسداد.
• إذا تم توفير ذلك من قبل المشروع ، فعندئذ تكون الأنابيب معزولة. لهذا الغرض ، يوصى باستخدام سخان على أساس رغوة البولي إيثيلين.

ردم

التحضير لردم الأنابيب في الخنادق

• بعد تجميع خط الأنابيب وفحص انحدار الأنابيب مرة أخرى ، سيكون من الممكن الشروع في الردم.
• يوصى بملء أول 10-15 سم من ارتفاع الردم بالرمل. في الوقت نفسه ، من الضروري ضغط الرمل بعناية على طول حواف الأنبوب ، لكن يُمنع منعًا باتًا ردم الردم على الأنبوب نفسه.
• علاوة على ذلك ، يمكن تغطية خط الأنابيب بالتربة العادية ، والتي تم إزالتها عند حفر الخنادق. ما عليك سوى التأكد من عدم وجود حجارة كبيرة في الأرض.

عملية مد الأنابيب في الخنادق هي عمل بسيط لكنها تتطلب الدقة والصبر.

من المهم جدًا اتباع القواعد الخاصة بإعداد الخنادق وتركيب خط الأنابيب ، فقط في هذه الحالة ، سيكون العمل المنجز فعالًا.

http://kanalizaciyam.ru

مخطط خط الصرف الصحي للمنزل

كما تعلم ، هناك ثلاثة أنواع من المخططات لترتيب شبكات الصرف الصحي وهي:

مخطط خط الصرف الصحي للمنزل

• نوع مركزي ، يتضمن توصيل فرع من المنزل بطريق سريع مشترك.
• نوع مستقل بدون ضخ ، بما في ذلك توصيل المنزل بخزان للصرف الصحي لجمع النفايات الصلبة وتوصيل الأسلاك اللاحقة لنظام الصرف للمياه المستقرة. وتكون تربة الموقع في هذه الحالة مسئولة عن ترشيح مياه الصرف.
• نوع مستقل مع الضخ ، ويتضمن تجميع النفايات السائلة في التخزين الكلي ، والتي يتم إطلاقها عن طريق الضخ الدوري للمياه المستقرة. علاوة على ذلك ، يجب أن تتعامل شركة خاصة تقدم خدمات الصرف الصحي مع ضخ هذه المياه.

وجميع مخططات ترتيب المجاري تتضمن خطة أصلية لوضع وربط المجاري بالمنزل.

مخطط الصرف الصحي

لذلك ، في حالة وجود مخطط مركزي لتجميع مياه الصرف الصحي ، يتم تنفيذ مد أنابيب الصرف الصحي في الأرض من المخرج المركزي لأنبوب المروحة للشبكة الداخلية إلى المدخلات في مجمع الشبكة المركزية. يتم وضع خط الأنابيب هذا في خط واحد ويتم استكماله بفتحات ، حيث يتم تركيب المخمدات والمراجعات لتسهيل صيانة النظام.

في حالة تركيب نظام مستقل بدون ضخ ، يتم تنفيذ مد شبكات الصرف الصحي الخارجية في خط واحد من مخرج أنبوب التهوية إلى مدخلات التخزين. اكتمل خط الأنابيب بالمراجعات والمخمدات.

في حالة تركيب نظام مستقل بدون ضخ ، يتم سحب أنبوب الصرف الصحي من المخرج إلى خزان الصرف الصحي ، والذي يتم تحويل أنابيب الصرف منه. هذا هو خيار البطانة الأكثر استهلاكا للوقت ، ولكنه أيضًا أرخص خيار للصيانة.

تفريغ وتخزين أنابيب الصرف الصحي PVC

يبدأ تركيب أنابيب الصرف الصحي PVC بتفريغ الأنابيب والتجهيزات المستلمة وتنظيم تخزينها الدقيق. يجب فحص أي أنبوب بعد النقل بحثًا عن عيوب.

يجب تفريغ الأنابيب سواء باليد أو بالآلات بحذر شديد حتى لا تتلفها.

عند التفريغ ، من غير المقبول رمي أنابيب PVC المجمدة على الأرض أو الأرضية الباردة. لا ينبغي مطلقًا رمي الأنبوب على الإطلاق ، على الرغم من حقيقة أن أنبوب PVC مرن جدًا ، إذا تم التعامل معه بشكل غير صحيح ، يمكن أن يتشقق حتى في الطقس الدافئ. علاوة على ذلك ، قد لا يكون الكراك ملحوظًا ، ولكن أثناء تشغيل خط الأنابيب ، يمكن أن يتسبب في حدوث تسريبات.

ما هي الأنابيب التي يمكن استخدامها

يتم اختيار المواد والملف الشخصي وفقًا للمشروع الحالي لنظام النفايات.

لا تفقد منتجات الحديد الزهر أهميتها نظرًا لانخفاض سعرها ومتانتها.

إنها مقاومة للأحمال ودرجات الحرارة القصوى ، ولكنها عرضة للتآكل. تنتج التقنيات الحديثة طلاءات مقاومة للتآكل تزيد من عمر المنتج. أنابيب الحديد الزهر ثقيلة ، لذا فإن وضع نظام الصرف الصحي بدون حفر يتطلب معدات خاصة وموظفي دعم لإنشاء هيكل هندسي. عند إجراء الصرف الصحي الخارجي ، يجب تزويد منتجات الحديد الزهر بالعزل الحراري.

في العقود الأخيرة ، ظهرت منتجات صحية مصنوعة من PVP و PVC ، وهي ليست أقل شأنا من الخصائص المعدنية. إنها أخف بكثير ، لذا فإن التثبيت بمثل هذه المنتجات أسهل. عند تركيب نظام داخلي في الحمام أو الحمام ، من الأفضل استخدام الأنابيب البلاستيكية. تعتبر أنابيب البولي إيثيلين والبولي بروبيلين أكثر ملاءمة للأنظمة الخارجية. ميزة البلاستيك هي أنها عمليا لا تتراكم الرواسب.

أنابيب الأسبستوس مقاومة للبيئات العدوانية. في البيئة المائية ، تزداد قوة الأسبستوس بمرور الوقت. بالإضافة إلى ذلك ، تحت تأثير تدفق المياه على السطح الداخلي للأنابيب ، لا يوجد فرط في النمو. تركيب نظام الأسبستوس ليس بالأمر الصعب ، لكنه حساس للإجهاد الميكانيكي. يجب أن تكون حذرًا عند نقلها وتثبيتها. يجب توفير الحماية لمنع الهبوط والكسور. لا يُنصح باستخدام منتجات الأسبستوس في التربة الرملية لأنها ذات مقاومة منخفضة للرمل.

اختيار الأنابيب

مخطط خندق لأنبوب الصرف الصحي.

تتعرض أنابيب الصرف الصحي الخارجية ، مثل أنابيب المياه ، لآثار وأحمال أكثر خطورة من تلك الموضوعة داخل المبنى. بالإضافة إلى الأحمال الديناميكية الخاصة به ، ومطرقة المياه ، فإن خط الأنابيب الذي يتم وضعه في الخارج يتعرض أيضًا لحمل خارجي ثابت - ضغط كتل التربة. تعتبر قيم هذه التأثيرات مهمة بشكل خاص في أقسام خط الأنابيب الواقعة تحت مسار المركبات - الطرق ، خاصة الطرق غير المعبدة.

لذلك ، من المهم اتخاذ الاختيار الصحيح لنوع الأنابيب المستخدمة لتجهيز خط الأنابيب الخارجي.

اليوم ، يتم استخدام المنتجات التالية كأنابيب الصرف الصحي:

• أنابيب البوليمر الملساء - PVC أو البولي بروبلين ؛
• أنابيب مموجة من البولي إيثيلين أو البولي بروبلين ؛
• الحديد الزهر؛
• أسمنت الأسبستوس.

الأكثر تقدمًا من الناحية التكنولوجية والموثوقية وسهولة التركيب هما أول نوعين. على الرغم من أن خط أنابيب الحديد الزهر يعتبر موثوقًا به ودائمًا للغاية ، إلا أن له عيوبًا كبيرة ، أهمها التكلفة العالية.

مخطط الأسلاك أنابيب البوليمر المجاري.

بالإضافة إلى ذلك ، تتميز منتجات أنابيب الحديد الزهر بكتلة كبيرة ، وبالتالي فإن إنتاج خط أنابيب يبلغ قطره أكثر من 200 مم صعب للغاية ومستحيل عمليًا دون إشراك معدات خاصة - رافعة تجميع (أو أنبوب- وضع رافعة).

يتم استخدام خط أنابيب الأسمنت الأسبستي بشكل أقل تكرارًا اليوم.والسبب في ذلك هو ضعف القدرة على التصنيع لأعمال التركيب ، والحاجة إلى وصلات اقتران ، والأهم من ذلك ، القوة الميكانيكية المنخفضة ، والهشاشة العالية لمنتجات الأسمنت الأسبستي ، وقابلية الصيانة المنخفضة لخط الأنابيب من هذه الأنابيب.

لمحة عامة عن أعمال الصرف الصحي الخارجية

يتضمن الإجراء ذاته الخاص بمد شبكة الصرف الصحي من أي نوع التنفيذ المتسق لخطة العمل التالية:

اختيار أنابيب الصرف الصحي لوضعها في الأرض

أنابيب الصرف الصحي البلاستيكية

في هذه المرحلة ، تحتاج إلى اختيار قطر الأنبوب وطوله. كل شيء بسيط مع الطول - إنه يساوي المسافة من مخرج المروحة إلى المدخل إلى المجمع أو خزان الصرف الصحي. يتم اختيار قطر الأنبوب بناءً على الحجم المقدر للنفايات السائلة. ومع ذلك ، في الواقع ، سيتعين عليك الاختيار بين 110 ملم و 150 (160) ملم. هذه أحجام نموذجية لأنابيب الصرف الصحي المنزلية. إذا كنت تخطط لبناء طريق سريع صناعي ، فسيبدأ القطر من 400 ملم.

بالإضافة إلى ذلك ، تحتاج إلى تحديد نوع مادة "الأنبوب". عادة ما يكون كلوريد البوليفينيل (الأنابيب الملساء) أو البولي بروبلين (الأنابيب المموجة). تعتبر منتجات PVC أقل متانة ، ولكنها ستكلف أقل من أنابيب PP.

حدد منحدر أنبوب الصرف الصحي

يضمن هذا المنحدر تدفق السائل عبر خط الأنابيب تحت تأثير قوى الجاذبية. أي أن النظام سيحول النفايات السائلة في وضع عدم الضغط.

نقوم بتنفيذ أعمال الحفر

يجب أن يتوافق عمق الخندق الخاص بالمجاري مع مستوى تجميد التربة. خلاف ذلك ، سيتجمد النظام في الشتاء.

مد أنابيب الصرف الصحي في الأرض

لذلك ، يتم غمر المدخلات الرئيسية للصرف الصحي (مخرج من أنبوب المروحة) في الأرض بمقدار 1.2-1.5 متر. يتم تحديد عمق السحب بناءً على منحدر يبلغ 2 سم (لكل متر طولي من خط الأنابيب).

نتيجة لذلك ، في هذه المرحلة ، يتم حفر خندق يذهب قاعه إلى نقطة التجمع أسفل المنحدر. علاوة على ذلك ، يبلغ عرض الخندق 50-100 ملم. وجدرانها بعد تعميقها حتى عمق متر مقواة بالدروع والدعامات. يتم تخزين التربة المختارة في منطقة خاصة ، وستكون في متناول اليد لملء الخندق بعد تركيب خط الأنابيب.

بئر المجاري

تم تجهيز المقاطع الطويلة من خط الصرف الصحي بآبار ، وجدرانها معززة بحلقات خرسانية. يتطابق قاع البئر مع عمق الخندق أو يقع تحت هذه العلامة (يمكن سكب الجزء المفقود من التربة).

في نفس المرحلة ، يتم حفر حفرة لخزان الصرف الصحي أو صندوق تخزين النفايات. يتم إزالة التربة المختارة من الموقع والتخلص منها. لن يتم استخدامه للفراش. بعد كل شيء ، الحجم المحدد سوف يملأ تصميم خزان الصرف الصحي أو القبو.

بالإضافة إلى ذلك ، في نفس المرحلة ، يمكنك البدء في وضع الخنادق لنظام الصرف الصحي المستقل.

وضع أنابيب الصرف الصحي في الخندق

مد أنابيب الصرف الصحي

يتم تنفيذ تركيب خط الأنابيب في أجزاء مُقاسة (4 أو 6 أو 12 مترًا لكل منها) ، والتي يتم توصيلها بمقبس. علاوة على ذلك ، من الأفضل وضع طبقة من الرمل في قاع الخندق ، بسمك 10-15 سم ، مما سيوفر الخط من الاهتزازات الأرضية المحتملة الناتجة عن تشوه الرفع.

يتم وضع الأجراس لأعلى ، أي أن الجرس يجب أن يكون الأول على مسار التدفق ، ويجب أن يكون الطرف الأملس أسفل منحدر. لذلك ، يتم التجميع من مخرج أنبوب المروحة باتجاه خزان الصرف الصحي.

بعد الانتهاء من التجميع ، يتم تغطية الأنبوب بالرمل الخشن ، وبعد ذلك يتم ملء الخندق بالتربة المختارة ، تاركًا درنة على السطح ، والتي سوف "تتدلى" في الربيع المقبل ، بعد أن "تستقر" التربة. يتم التخلص من بقية التربة.

التكليف

قبل ردم الخندق ، سيكون من الجيد التحقق من إحكام الوصلات وإنتاجية خط الأنابيب. للقيام بذلك ، يمكنك لف أقسام التجويف بورق الجرائد وتصريف عدة دلاء من الماء في المرحاض.

في حالة عدم وجود بقع مبللة على الصحف ، يعمل النظام دون المساس بإحكام خط الأنابيب.حسنًا ، يمكن تقدير الإنتاجية من خلال مقارنة أحجام السائل "المُدخل" و "المفرغ". إذا "وصل" نفس دلو الماء إلى المخرج ، فلن يكون هناك ركود في المجاري ، ولن تواجه مشاكل في صيانة النظام.

اختيار المواد لوضع الصرف الصحي الخارجي

قبل الشروع في تركيب نظام الصرف الصحي ، من الضروري اختيار الأنابيب التي يمكنها تحمل تأثيرات البيئة ، لأن التأثير عليها في المنزل أقل بكثير من تأثيره في الشارع. نظرًا لأن الأنابيب موضوعة في خنادق عميقة ، يجب أن تتحمل وفقًا لذلك ضغطًا أرضيًا كبيرًا ، مما يجعل من الضروري استخدام مواد أقوى من تلك المستخدمة في مياه الصرف الصحي الداخلية. اليوم ، يقدم متجر وضع الصرف الصحي الخارجي أنابيب مثل:

• أنابيب ملساء مصنوعة من مادة البولي بروبيلين أو PVC ؛
• الأنابيب المموجة المصنوعة من PVC أو البولي بروبلين ؛
• أنابيب الاسبستوس
• أنابيب الحديد الزهر.

الأنابيب البلاستيكية الملساء للصرف الصحي في الهواء الطلق

من أجل عدم الخلط بين المشترين والأنابيب المخصصة للأغراض الداخلية وأيها للأعمال الخارجية ، يقوم المصنعون بطلائها بألوان مختلفة. الأنابيب المخصصة للاستخدام الداخلي رمادية داكنة ، بينما أنابيب الصرف الصحي الخارجية مطلية باللون الأحمر أو البني البرتقالي.

اليوم ، كقاعدة عامة ، تستخدم أنابيب PVC الملساء والمموجة لمياه الصرف الصحي. هذا يرجع إلى حقيقة أنها ، أولاً ، أرخص بكثير من غيرها ، وثانيًا ، من السهل جدًا تركيبها بدون معدات إضافية.
