تركيب مدخنة من أنبوب شطيرة من خلال السقف خطوة بخطوة تعليمات لتركيب مدخنة من أنبوب شطيرة عبر المبنى والسقوف والسقف

الصعوبات الرئيسية لتركيب المدخنة

تستخدم المدخنة لتصريف منتجات احتراق أنواع مختلفة من الوقود (غاز ، فحم ، حطب ، منتجات نفطية ، إلخ). يجب أن يتم وضعه من خلال سقف المنزل وفقًا لمتطلبات SNiP 41-01-2003 ، والتي عفا عليها الزمن جزئيًا. ومع ذلك ، يتم توجيه هذه الوثيقة من قبل السلطات الإشرافية ، لذلك من الضروري اتباع المعايير المحددة فيها.

قد تكون هناك حاجة لمخرج مدخنة عبر السقف في الحالات التالية :

• عند بناء منزل جديد
• في عملية إعادة بناء نظام التسقيف في وجود وحدة تدفئة ؛
• عند تركيب مصدر مستقل للإمداد الحراري في مبنى مُشغل بالفعل.

إذا كان بناء مبنى أو إعادة بناء السقف يسمح لك بتصميم منفذ مدخنة مع مراعاة جميع المتطلبات ، فإن تركيب مدخنة من خلال سقف منتهي سيخلق العديد من المشاكل. عادة ما ينشأ هذا الموقف عندما يرغب أصحاب المنزل في تثبيت مدفأة أو موقد في مبنى مكتمل بالفعل. إذا كنا نتحدث عن غلاية أوتوماتيكية ، فمن المستحسن إنشاء ملحق منفصل لغرفة المرجل ، أو توجيه المدخنة عبر جدار المبنى.

تتمثل الصعوبة الرئيسية في تركيب المدخنة في أن كعكة التسقيف التي يمر من خلالها الأنبوب تتكون إلى حد كبير من مواد غير مصممة للتلامس الوثيق مع الأشياء شديدة السخونة. يشمل تكوين فطيرة التسقيف :

• تسقيف؛
• قفص؛
• شبكة مضادة.
• تسرب المياه؛
• العوارض الخشبية.
• عازلة؛
• طبقة حاجز بخار
• البطانة الداخلية.

المواد الخشبية والبيتومينية والبوليمرية حساسة لدرجات الحرارة المرتفعة ، لذلك ، وفقًا لـ SNiP ، يجب أن تكون الفجوة بين أنابيب المداخن المصنوعة من الطوب أو الخرسانة أو السيراميك في العزل وعناصر فطيرة التسقيف 130 مم على الأقل. إذا لم يكن أنبوب السيراميك مزودًا بالعزل ، فيجب ألا تقل الفجوة عن 250 مم. وتجدر الإشارة أيضًا إلى أنه عند نقطة المرور عبر السقف ، يجب أن يكون للأنبوب سماكة خاصة - تراجع. وفقًا لذلك ، في كعكة التسقيف ، يلزم عمل ثقب بحجم كبير. يجب أن تكون الفجوة بين الأنبوب والسقف بعد تركيب المداخن بطريقة ما موثوقة حرارياً ومقاومة للماء.

عواقب سلبية

ثقب من خلال في فطيرة التسقيف يقلل بشكل كبير من أدائها ومتانتها ، منذ ذلك الحين :

• يؤدي انتهاك سلامة طبقات العزل المائي وحاجز البخار إلى ترطيب العزل ، بينما تتدهور خصائص العزل الحراري للمواد القطنية بشكل كبير ؛
• بسبب تمزق طبقة العزل الحراري ، يزداد فقدان الحرارة للمنزل ؛
• في الفضاء الموجود تحت السقف ، قد يتم إزعاج تبادل الهواء ، مما يؤدي إلى تراكم الرطوبة وزيادة تدهور العناصر الخشبية لهيكل السقف ؛
• لا تساهم الفجوة الناتجة في تغلغل مياه الأمطار في المبنى فحسب ، بل تساهم أيضًا في تكوين جيوب ثلجية في فصل الشتاء ؛
• إذا تم كسر نظام الجمالون أثناء عملية صنع الفتحة ، فإن هذا يؤثر بشكل كبير على قوة السقف.

لتجنب المشاكل ، يجب تجهيز مرور المدخنة عبر السقف بإقامة نظام الجمالون الخاص بها (الصندوق) حولها أو بتركيب مدخنة معيارية معيارية .

قواعد تركيب الأنابيب على السطح

لتثبيت المدخنة من خلال سطح السقف ، يجب عليك اتباع بعض القواعد البسيطة التي تسمح لك بالقيام بهذا العمل بشكل صحيح:

بالنسبة للمدخنة ، من الضروري توفير أساس أو ما يسمى وسادة خرسانية ، لأن المدخنة عبارة عن هيكل ضخم للغاية.

نظرًا لأن المدخنة عبارة عن هيكل ضخم وثقيل إلى حد ما ، مثل الموقد نفسه ، عند بناء منزل ، فمن الضروري توفير أساس منفصل ، ما يسمى بالوسادة الخرسانية ؛
يُعتقد أن الأنبوب الطويل يوفر قوة جر أفضل ، ولكن هناك واحد "لكن" هنا - تنخفض كفاءة الفرن بشكل كبير. لذلك ، من الضروري إيجاد وسط ذهبي. لذلك ، عند تثبيت الأنبوب ، لا تحتاج إلى البحث عن مسارات طويلة ، فمن الأفضل وضعه مباشرة ؛
يوصى بجعل مخرج الأنبوب ليس بعيدًا عن التلال إذا كان السقف مائلًا. حساب المكان بسيط للغاية: تحتاج إلى رسم زاوية مقدارها 10 درجات من الخط الأفقي إلى التلال متجهًا لأسفل. يجب أن يكون الجزء العلوي من الأنبوب 30-50 سم فوق هذا الخط.

يعتقد الكثيرون أن موقع المدخنة هو الأمثل على حافة السطح نفسها ؛
من المهم تثبيت مانع شرارة خاص في الجزء العلوي من الأنبوب ، والذي سيمنع اشتعال مواد التسقيف والعناصر الأخرى. يمكن أن يكون تصميم مطفأة الحريق مختلفًا تمامًا ، وغالبًا ما يكون مصنوعًا من شبكة فولاذية عادية ، مما يمنع احتراق الشرر من مغادرة الأنبوب.

صندوق المدخنة

لإحضار المدخنة بشكل صحيح من خلال فطيرة التسقيف ، يجب عليك تجهيز نظام الجمالون الخاص بك حول الأنبوب. يجب فصله عن المدخنة على مسافة محددة في SNiP. يتكون التصميم من أرجل رافدة جانبية وعوارض عرضية أفقية من الأسفل وما فوق ، وهي مصنوعة من قضيب من نفس القسم مثل العوارض الخشبية.

لعزل الهيكل ، من الضروري استخدام مواد عازلة للحرارة غير قابلة للاحتراق ، مثل الصوف الزجاجي أو الصوف الحجري - يتم حشوها بين الأنبوب والعناصر الهيكلية الخشبية.

عند تمرير المدخنة عبر فطيرة التسقيف للسقف المشغل ، يتم قطع البخار والعزل المائي بالعرض ، مثل الظرف ، يجب أن تكون الحواف مطوية ومثبتة بمسامير أو أقواس في نظام الجمالون.

يتطلب عزل المدخنة الموجودة على السطح عناية خاصة. عند تركيب مجرى لمدخنة سقف مائلة ، يتم تثبيت حاجز البخار وغشاء العزل المائي على النحو التالي: يتم طي حواف الأغشية وتثبيتها بإحكام باستخدام دبابيس في القناة ، بالإضافة إلى ذلك ، يجب إغلاق نقاط التعلق بالإضافة إلى ذلك باستخدام شريط مانع للتسرب أو بعض المواد اللاصقة الأخرى. من الخارج ، يتم تثبيت عناصر الحماية أعلى السقف بحيث لا تسمح للرطوبة بالمرور إلى مفاصل الصندوق مع كعكة التسقيف.

من المهم مراعاة أن تركيب الصندوق يمكن أن يؤثر سلبًا على تبادل الهواء في مساحة تحت السقف. لتجنب تدهور عملية إزالة الرطوبة ، يمكنك تركيب أنظمة تهوية إضافية ، على سبيل المثال ، بلاط التهوية ، وشبكات تهوية السقف ، إلخ.

إذا تجاوز عرض المدخنة 800 مم (عموديًا على العوارض الخشبية ، وفقًا للأبعاد الخارجية) ، فيجب عندئذٍ أداء منحدر أعلى المنحدر.

Razuklonka هو سقف خاص صغير يستنزف الماء والثلج من الأنبوب. تركيبه معقد للغاية ، نظرًا لأن جميع طبقات العزل جزء من المنحدر ، بالإضافة إلى ذلك ، يجب دمجها نوعياً مع السقف الرئيسي باستخدام عناصر مجعدة. لتجنب تركيب منحدر ، فإن الأمر يستحق صنع أنبوب أصغر.

باستخدام أطقم جاهزة

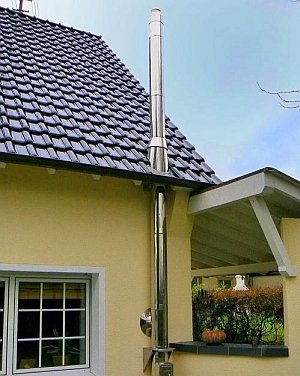

يمكن للمداخن المعيارية القياسية ("الساندويتش") أن تبسط إلى حد كبير عملية تمرير الأنبوب عبر السقف. يتم استخدام مجموعة واسعة من المواد لتصنيع الهياكل ، بما في ذلك :

يعتمد اختيار المدخنة المعيارية على الوقود المستخدم ، حيث تختلف اختلافًا كبيرًا في خصائصها التقنية. ميزة هذه الأنظمة هي القدرة على تثبيت الأنبوب ليس بزاوية صحيحة. هذا صحيح بشكل خاص عند تركيب مدخنة في مبنى قائم ويسمح لك باختيار أي مكان تقريبًا لتركيب مدفأة أو موقد أو غلاية أوتوماتيكية.

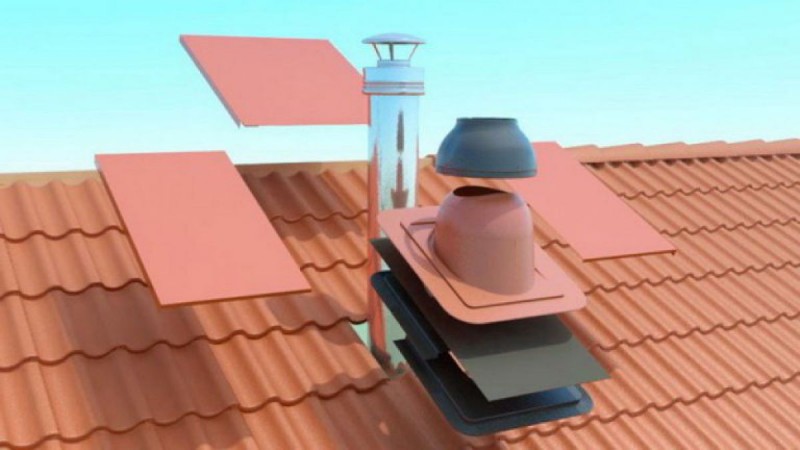

تمر مدخنة معيارية مباشرة عبر السقف ، وتتكون من أجزاء مثل :

• العاكس (جهاز يعزز السحب في المدخنة باستخدام تيار من الهواء الساخن) ؛
• مشبك لعلامات التمدد (يسمح لك أيضًا بإصلاح أنبوب مرتفع على السطح) ؛
• تنورة (عنصر يحمي نقطة خروج الأنبوب عبر السقف) ؛
• ممر السقف (عنصر مع ساحة ثابتة ، مثبتة مباشرة في فطيرة التسقيف).

المداخن المعيارية لها مظهر جذاب.

يمكن تركيب المداخن الفولاذية إذا كانت درجة حرارة غازات العادم لا تزيد عن 500 درجة مئوية. ممنوع التركيب على المواقد التي تعمل بالفحم. بالنسبة لأنابيب الأسمنت الأسبستي ، هذه المعلمة هي 300 درجة ؛ بالنسبة للأفران التي تعمل بالفحم ، فإن هذه المداخن غير مناسبة أيضًا.

إذا كانت المدخنة مصنوعة من الخرسانة أو الطوب ، أو تم تركيب ممر مسبق الصنع ، فلا ينبغي ربط الهيكل بشكل صارم بنظام السقف. تحت تأثير العوامل الخارجية ، قد يتشوه السقف ، وسيتم نقل هذه القوى إلى المدخنة ، مما قد يؤدي إلى تدميرها. عندما تخرج المدخنة من خلال السقف ، يتم إجراء جميع الوصلات بين المدخنة والسقف باستخدام عناصر مرنة.

كيفية ترتيب منفذ الأنابيب

ضع في اعتبارك كيفية توجيه الأنبوب عبر البلاط المعدني بحيث يتم تقليل مخاطر التسرب في مناطق الوصلات.

منفذ مستطيل

يتم تنظيم المستطيل ، على وجه الخصوص ، والمخرج المربع على مرحلتين:

• تركيب ساحة داخلية قبل تركيب الطلاء ؛
• جهاز عنصر خارجي زخرفي ووقائي بعد الانتهاء من وضع السقف.

من الناحية التخطيطية ، يمكن تقليل تثبيت الإخراج إلى التنفيذ المتسلسل للخطوات التالية.

• اكتشف موقع الحافة العلوية لشريط التوصيل الداخلي من خلال ربطه بجدار المدخنة.
• على خط وضع العلامات ، على سبيل المثال ، تصنع المطحنة أخدودًا بعمق لا يقل عن 150 مم. يجب أن يتحول ستروب مع منحدر طفيف إلى الأعلى. في النهاية ، يتم تنظيفها جيدًا ، بل من المستحسن شطفها بالماء.

الانتباه
من الضروري فحص نظام الجمالون ، لأنه بسبب التسرب ، قد يبدأ الخشب في التعفن أو تتشكل الفطريات عليه ، ولكن ، على سبيل المثال ، ستزن مادة تسقيف جديدة كثيرًا.

• يتم تثبيت شريط الدعامة أولاً على جانب المدخنة ، من جانب الأفاريز ، ثم يتم تثبيت الثلاثة الأخرى: على الجانبين وفي الجزء العلوي.
• يتم وضع الألواح بتداخل من 150 مم وتم تعبئة الحواف بمادة سيليكون مانعة للتسرب. قم بإصلاحها باستخدام مسامير التسقيف.
• لتشكيل "ربطة عنق" تتدفق من خلالها المياه ، توضع صفيحة معدنية أسفل المريلة. يتم إرساله إما على الفور إلى الحضيض أو إلى الوادي.
• تتم إزالة العزل المائي ، وبعد رفعه بحوالي 50 مم إلى جدار المدخنة ، يتم تثبيته بشريط خاص مقاوم للحرارة. وبالتالي ، يتم توفير موثوقية إضافية لعقدة التوصيل.
• بعد تركيب الطلاء ، تم تجهيز ساحة خارجية ، وهي ضرورية للزخرفة أكثر من الحماية.
• قم بتثبيته بنفس طريقة التثبيت الداخلي ، فقط لإصلاح الشرائط الخارجية ، لا يتم تمزيق جدران الأنابيب. في الواقع ، يتم وضع المئزر السفلي ، الذي يتجاوز الأنبوب ببلاط معدني ، بين طبقاته ، مما يلغي دخول الرطوبة تحت السقف.

مخرج دائري (بيضاوي)

يعد ضمان حماية دعامة موثوقة للخروج الدائري مهمة أكثر صعوبة. لذلك ، تم تطوير عنصر خاص - ممر المدخنة ، وهو عنصر مدمج ، والذي يتضمن قاعدة فولاذية مسطحة وغطاء مرن لأنبوب المدخنة. يتم تمييز الأقطار الانتقالية عليها. ترتبط مكونات الممر ببعضها البعض بإحكام.

بالإضافة إلى ذلك ننصح بدراسة: - مرور المدخنة من خلال الحائط.

في صناعة الأغطية ، يتم استخدام مطاط أو سيليكون EPDM ، مما زاد من مقاومة الحرارة.يمكن استخدام السيليكون في درجات حرارة تتراوح من 75 درجة مئوية تحت الصفر إلى 260 درجة مئوية ، من EPDM - ناقص 55 درجة مئوية إلى أكثر من 135 درجة مئوية. بسبب مرونتها ، يتم عزل الدعامة بشكل موثوق. للحصول على تأثير أكبر ، يوصى باختيار حلقة على غطاء المرور أصغر من قطر قسم الأنبوب بحوالي 20٪ ، وقصها عند هذا المستوى.

نصيحة
العناصر التمريرية مناسبة أيضًا لترتيب أي جزء من قسم دائري معروض على السطح ، على سبيل المثال ، التهوية.

تتم عملية تثبيت المقطع بالترتيب التالي:

• على السقف ، من الضروري قطع فتحة بالقطر المناسب.
• بعد ترطيب العنصر بالصابون السائل ، يتم سحبه على الأنبوب.
• يتم ضغط عنصر الختم على القاعدة لتشكيل بلاط معدني.
• لإصلاح العنصر ، يتم استخدام براغي ذاتية التنصت ، بعد أن طبقت مسبقًا مادة مانعة للتسرب تحت حوافها. البراغي متباعدة بمقدار 35 سم.

نصيحة

إذا رغبت في ذلك ، يمكن صنع عنصر المرور للبلاط المعدني بنفسك. ومع ذلك ، يجب أن يؤخذ في الاعتبار أن قطع السقف الذي يتم إجراؤه بهذه الطريقة يجب أن يتوافق مع جميع قوانين ولوائح البناء.

https://youtube.com/watch؟v=O4asQV68dpM٪3F

الخصائص العامة للبلاط كسقف

يتيح لك استخدام المعدن لترتيب السقف الحصول على سقف موثوق ودائم يمكنه الوقوف دون استثمارات إضافية لسنوات عديدة. اليوم ، يعتبر البلاط المعدني ، كمواد تسقيف ، أكثر تفضيلًا للتسقيف من السقف المصنوع من الإردواز أو مادة euroroofing.

البلاط المعدني مصنوع من المعدن بسمك 0.5 إلى 1.2 مم. يمكن أن يختلف طول الشريط المعدني للبلاط المعدني من 1.2 مترًا قياسيًا إلى 6 أمتار أو أكبر إذا تم إجراء الطلب. عادة ما يتم طلاء المعادن بدهانات مقاومة للأشعة فوق البنفسجية. وفقًا للمصنعين ، بدون ضرر ميكانيكي ، يمكن أن يتحمل الطلاء عمر خدمة يبلغ 50 عامًا.

كيف تبدو المدخنة المثبتة من خلال بلاط معدني

بالإضافة إلى ذلك ، فإن البلاط المعدني ليس فقط صفائح من المعدن المموج ، بل هو أيضًا مجموعة كاملة من العناصر الإضافية المختلفة التي تسمح لك بتجميع سقف يلبي جميع اللوائح والمعايير. تتضمن هذه العناصر الإضافية العديد من التفاصيل المحددة المخصصة لترتيب انتقالات سقف الاتصالات والأنظمة الداخلية عبر السقف. تشمل هذه العناصر:

• مخرجات الهوائي
• استنتاجات مجاري التهوية.
• نوافذ ناتئة
• نوافذ من الأنفاق الخفيفة

وبالطبع ، تشتمل هذه العناصر الإضافية على مجموعة من الأجزاء لترتيب مرور المدخنة عبر البلاط المعدني.

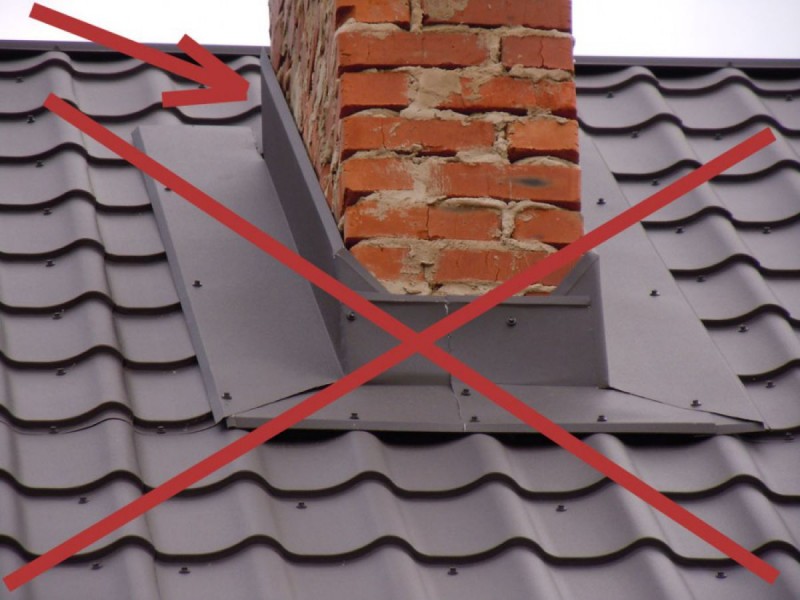

ما الذي يمكن أن يؤدي إليه التثبيت السيئ؟

في كثير من الأحيان ، لا تشمل قائمة أعمال الموقد الرئيسي أو المثبت للغاز أو غلاية التدفئة الكهربائية العمل على ترتيب المدخنة. من المفهوم أن مرور المدخنة عبر السقف يتم وضعه في مرحلة البناء ، أو أن صاحب المنزل سيقوم بتركيب المدخنة بمفرده. إن البساطة الواضحة لمثل هذا العمل تثير أصحابها لرفض استخدام الأسقف المحترفة. إنهم لا يفكرون في العواقب السلبية الخطيرة التي يمكن أن يؤدي إليها مخرج مدخنة رديء الجودة إلى السطح. مشاكل متكررة الحدوث:

• من خلال ممر أنبوب غير محكم الإغلاق ، يمكن أن تدخل الرطوبة إلى البناء ، مما يؤدي في النهاية إلى تدمير الطوب والمفاصل الأسمنتية ؛
• تؤدي الرطوبة المتزايدة لأنبوب المداخن نفسه أو العناصر الملامسة لها إلى زيادة انتشار الكائنات الحية الدقيقة المختلفة والعفن والفطريات. يمكن أن تشكل جراثيم بعضها خطرًا على الصحة ، وحتى على حياة الإنسان. إذا ظهرت آثار العدوى على الأنبوب ، فلا يوصى باستخدامه ، وفي حالات خاصة من الضروري استبدال نظام عادم الدخان بالكامل ؛
• يؤدي تسرب المياه في الأماكن التي تمر فيها المدخنة عبر عناصر السقف إلى انخفاض في خصائص العزل الحراري للعزل بمقدار النصف. يجب أن يكون مفهوما أنه بعد تجفيف هذه الطبقة ، لن تتمكن خصائص العزل من العودة إلى مستواها السابق ؛
• تؤثر المدخنة التي تم تركيبها بشكل سيء على متانة مواد عناصر التسقيف ونظام الجمالون. تعمل الرطوبة المخترقة على تسريع عمليات تسوس الخشب ، مما يؤدي إلى تدمير إطار الطاقة ؛
• تؤدي الفجوات الكبيرة بالقرب من ممر الأنابيب إلى إنهاء الدورة العادية للهواء الدافئ والبارد في الغرفة تحت السقف. وهذا يؤدي إلى خسائر إضافية في الطاقة ، وبالتالي إلى تكاليف تدفئة غير ضرورية ؛
• تفسد بطانة المدخنة ذات النوعية الرديئة مظهر المبنى بأكمله بشكل كبير.

لا يتم رفع المداخن من المواقد والمدافئ وأجهزة الوقود الصلب الأخرى فقط فوق السطح. يتم أيضًا إخراج أنابيب العادم من سخانات الغاز ، وكذلك أنابيب التهوية. عند تثبيتها ، يتم استخدام نفس الأساليب تمامًا مثل المداخن.

قطع الأنابيب على بلاط معدني

تختلف عناصر التمرير حسب شكل قسم الأنبوب. بالنسبة للأنبوب المستطيل ، يلزم وجود مجموعة كاملة من مواد العزل المائي ، مع مآزر داخلية وخارجية. يتم تثبيت المآزر في تسلسل معين ومعزولة حول محيط المدخنة ، مما يضمن إحكامًا تامًا للممر. العناصر مسبقة الصنع ومصممة خصيصًا لعزل هياكل الطوب المجاورة والإطارات ذات المقاطع العرضية المستطيلة.

يتكون التجمع التمريري لأنابيب السندويتش من جزء متصل بمواد التسقيف ، والجزء الثاني من مجموعة الأنابيب المستديرة المجاورة هو سدادة ماء. يتم تجميع الممر بحيث يكون قمع ختم الماء في الجزء العلوي ، مع حلقة الختم ، في اتصال مباشر مع أنبوب الساندويتش ، ويجب أن تكون مادة الحلقة مقاومة للحرارة ومرنة. اربط مانع تسرب الماء بمواد التسقيف على براغي ذاتية التنصت ، وقم بربطها حول محيط قاع القمع. يتم تعزيز المادة المطاطية للجزء على طول المحيط بشرائط من الألومنيوم. بنفس الطريقة ، يتم إحضار أعمدة التهوية إلى السطح.

يتم إجراء ربط المداخن المستطيلة من خلال بلاط الأسقف المعدني عن طريق وضع مادة عازلة للحرارة غير قابلة للاحتراق بطبقة من الأسبستوس في الفجوات بين أسطح التسخين والعناصر الخشبية. سمك العزل الحراري غير القابل للاحتراق من 5-10 سم كافٍ لمنع تسخين العناصر الخشبية للعوارض الخشبية والعوارض واشتعالها. تشتمل التصاميم الآمنة لتجاوز المداخن المستديرة على قيود معدنية مصنوعة من ثقوب بيضاوية ومصممة للتركيب على المنحدرات المائلة. المحدد متصل بالصندوق ، يتم تمرير الأنبوب عبر الفتحة. سمك الصفيحة المعدنية للمحدد لا يكفي لخشب الصندوق لتلقي حرارة كافية للاشتعال. لكن على الرغم من ذلك ، يتم وضع مواد عازلة غير قابلة للاحتراق بين المدخنة والجزء المحدد.

ميزات الوصلة لأنبوب دائري متحد المحور:

• تصنع الاختراقات للأنابيب المحورية من مطاط الإيثيلين بروبيلين الصغير الذي يسهل اختراقه (EPDM). يتم ربط الأجزاء المطاطية بمسامير تثبيت بواسطة الفلنجات. لا يمكن تصميم الأجزاء التمريرية إلا لأقطار معينة ، ولكن يمكن أيضًا أن تكون عالمية مع القدرة على التكيف مع القطر المطلوب ؛
• أثناء التثبيت ، يتم وضع جزء الاختراق على الأنبوب ، ويتم وضع مادة مانعة للتسرب مقاومة للحرارة على طول محيط وصلة الفلنجة. يتم تثبيت الحافة على بلاط السقف المعدني باستخدام مسامير ذاتية التنصت ، ثم يتم ثني جزء الاختراق قليلاً على طول الحافة العلوية لملء الفجوة باستخدام مانع التسرب. حماية إضافية ضد تدفق المياه إلى أسفل السقف - يتم إحكام المشابك على طول الجزء العلوي من الاختراق. بهذه الطريقة ، يمكن توجيه المدخنة من خلال البلاط المعدني ومواد التسقيف الأخرى ، باستثناء بلاط الإردواز والسيراميك.

تجاورات لإطار الأنابيب المربعة: يتم تثبيت الشرائط المجاورة على براغي ذاتية التنصت ، ولكن ليس مباشرة على السطح ، ولكن من خلال الانحناءات التي يتم إجراؤها على طول حواف مادة التسقيف المعدنية. ليس نوعًا شائعًا جدًا من البلاط الأملس ، ولكن يتم التثبيت بنفس الطريقة مثل جميع الأسطح المعدنية - يتم وضع الجزء السفلي المجاور أسفل الجزء العلوي. تحت المريلة ، يتم تثبيت البلاط بطريقة تجعل البلاط العلوي المتعلق بالأنبوب يذهب إلى المريلة ، مما يسد مسار المياه المتدفقة. مع التركيب الدقيق ، الضيق مضمون عمليًا بدون مواد مانعة لتسرب المياه ومانع للتسرب. تعتبر أنابيب الإطار هي الأصعب في الإنهاء ، ولا يتم استخدام طريقة التثبيت هذه بشكل متكرر ، ولا يمكن إجراء مثل هذا التثبيت للاختراقات من خلال الأسطح المعدنية المنقوشة الأكثر شيوعًا.

تبدأ الوصلات بأنابيب الطوب بالعلامات. يتم استخدام القوالب ، يمكنك عمل مثل هذا القالب من شريحة خشبية. عند تطبيق القالب على طول الكفاف في الاتجاه من الصندوق ، سيكون الارتفاع مساوياً لارتفاع المريلة. بمساعدة مطحنة ، يتم إجراء قطع لثنيات المريلة ، ويتم القطع وفقًا للعلامة بمقدار 1 سم ، ثم يتم إزالة الغبار عن الفجوة بالفرشاة أو نفخها بضاغط.

بعد قطع أجزاء المريلة بالتركيبات ، يتم تثبيت الأجزاء الجانبية والسفلية ، ويتم عمل الانحناء وتفكيك الهيكل من أجل إصلاح العزل المائي وتطبيق مانع التسرب السيليكوني على الفجوات. اربط الألواح بالصندوق بالأظافر ، وضع السيليكون تحت كل قبعة. يتم تثبيت المريلة الخارجية أخيرًا ، استكمالًا للتجميع ، بينما يتم إغلاق الفجوة بين البلاط المعدني والأنبوب ، بينما يتم تدفق الشريط السفلي مع الأنبوب.

مكان تركيب أنبوب التهوية

يجب تحديد موقع هذه العناصر في مرحلة التخطيط. لضمان تهوية جيدة ، سوف تحتاج إلى مراعاة ما يلي:

• يجب أن تكون أنابيب التهوية الموضعية على مسافة 60 مترًا مربعًا. صديق.
• يتم تحديد عدد أنابيب التهوية بناءً على مدى تعقيد التصميم ؛
• يجب أن يصطف موقع عدة أنابيب في سطر واحد ؛
• يجب عزل الأماكن التي تتم فيها إزالة أنابيب التهوية بإحكام ؛
• يجب ألا يكون الأنبوب على بعد 60 سم من التلال.

يجب وضع علامة على مكان تركيب أنابيب التهوية عن طريق تتبع القالب بقلم رصاص. يتم تضمينه في المجموعة مع المواد المشتراة.

من المستحسن وضع أنابيب تهوية أسفل الناهض ، لأن هذه الطريقة يمكن أن توفر أقصى دوران للهواء. في بعض الحالات ، يتم استخدام المحولات المموجة لهذا الغرض. أثناء التثبيت ، تكون قاعدة التموج دافئة ، بحيث يتم الحصول على الحد الأدنى من مقاومة الرياح. يلعب ارتفاع أنبوب التهوية دورًا مهمًا ، لأنه مع وجود أنبوب صغير ، ستصبح المسودة ضعيفة ، وإذا كانت طويلة جدًا ، فستكون هناك حاجة إلى أدوات التثبيت. تنص قوانين البناء على مؤشرات واضحة لارتفاع عناصر التهوية:

• لسقف مسطح - يجب ألا يتجاوز ارتفاع أنابيب التهوية 30 سم ؛
• لسقف به منحدرات - لا يزيد عن 50 سم.

إذا كان السقف يوفر مساحات إضافية للاستجمام ، فإن ارتفاع أنبوب التهوية سيصل إلى مترين.

الاستنتاج من خلال البلاط المعدني لأنبوب دائري

تم تجهيز وحدات ممرات السقف ذات المقطع العرضي الدائري بفتحات في السقف ، مما يجعل من الممكن تحقيق إغلاق جيد للمدخنة على السقف المعدني. يمكن أيضًا توجيه الهوائيات والصواري وقنوات التهوية والاتصالات الكهربائية من خلال اختراق السقف. يتم استخدامها على مواد التسقيف المختلفة. أساس اختراق السقف عبارة عن لوح فولاذي متصل بإحكام بالغطاء. يسمح لك ثقب خاص في الغطاء بإدخال أنبوب شطيرة عبر البلاط المعدني ، ما عليك سوى تعلم كيفية تجميع المدخنة بيديك ..

لتصنيع الاختراقات ، يتم استخدام مطاط السيليكون أو EPDM: كلا المادتين يتحملان بشكل مريح تقلبات درجات الحرارة من -74 إلى +260 درجة.قبل تثبيت الأنبوب ، يكون الاختراق مزودًا بفتحة ، يجب أن يكون قطرها أصغر بنسبة 20٪ من قطر الأنبوب. يمكن تسهيل عملية سحب المحول على الأنبوب بمحلول صابوني. بعد الانضمام إلى المادة المانعة للتسرب وسطح السقف ، فإنها تكرر تمامًا نسيج مادة التسقيف. المنطقة الواقعة تحت الحافة ملطخة بمانع تسرب الأسقف. تستخدم مسامير التسقيف ذاتية التنصت كمثبتات (خطوة التثبيت - 35 مم).

في معظم الحالات ، يوصى باستخدام مدخنة شطيرة بدلاً من مدخنة الطوب. يتكون من بطانتين بأقطار مختلفة ، مفصولة بطبقة من العزل الحراري (عادة ما يكون صوف البازلت). مع الأداء الجيد والتركيب السهل والعمر التشغيلي الطويل ، فإن مدخنة أنابيب الساندويتش أفضل بكثير من العناصر الخرسانية أو الطوب. لا تسخن قناة المدخنة هذه ولا تتراكم المكثفات.

عند تجهيز مدخنة بشكل مستقل وقطع أنبوب على سطح معدني ، من الضروري الالتزام الصارم بجميع قوانين ولوائح البناء الحالية: يمكن العثور عليها في الوثائق ذات الصلة. من الأفضل القيام بهذا العمل أثناء بناء المنزل. ومع ذلك ، في بعض الأحيان يجب القيام بذلك في مبنى تم بناؤه بالفعل.

يحدث هذا عادة في مثل هذه الحالات:

1. السقف يخضع لعملية إصلاح شاملة.
2. يتم استبدال هيكل السقف.
3. تركيب أو استبدال نظام تدفئة منزلي.

إذا لم تكن هناك ثقة بالنفس ، فمن الأفضل دعوة أصحاب الأسقف المحترفين للقيام بالعمل.
