هل هناك قواعد

في الشقق الحديثة ، يمكنك غالبًا رؤية أحد الخيارين:

• سوفيتية - مفتاح على ارتفاع 160-180 سم ، مآخذ - 90 سم ،
• أوروبي - مفتاح على مستوى 90 سم ، مآخذ على ارتفاع 30 أو 90 سم.

لا توجد معايير موحدة لوضع هذه المعدات الكهربائية في الشقق. توجد توصيات SNiP و PUE (قواعد التركيب الكهربائي) ، ولكن هذه مجرد توصيات وليست متطلبات صارمة. يتم تنظيم موقع المنافذ الكهربائية والمفاتيح في الأماكن التي قد يكون تركيبها غير الصحيح خطيرًا ، على سبيل المثال ، في الحمام أو غرفة الاستحمام أو في المطبخ بالقرب من خط أنابيب الغاز.

من المهم فقط أن يكون ارتفاع المقابس والمفاتيح على هذا النحو بحيث لا يوجد خطر من إتلافها ودخول المياه إليها. لذلك ، مكان تثبيتها ، في معظم الحالات ، عليك أن تقرر.

مقبس الحمام هو الاختيار الصحيح للسلامة

تختلف مآخذ الحمام ، وكذلك للغرف الأخرى بشكل عام ، في مجموعة متنوعة صغيرة. يتم تصنيفها فقط على أساسين: الطاقة وعدد المستهلكين المتصلين. إذا كان كل شيء أكثر أو أقل وضوحًا مع الأخير ، فيجب التعامل مع قوة المقابس بمزيد من التفصيل. بالنسبة للأجهزة القوية مثل الغسالات ، ستحتاج إلى مقابس بتقييم 16 أ. يمكن أن تذوب المقابس الأقل قوة ، مما يؤدي إلى حدوث ماس كهربائي ، والذي يمكن أن يؤدي في بيئة رطبة إلى عواقب غير متوقعة. حسنًا ، بالنسبة للمستهلكين مثل مجفف الشعر أو ماكينة الحلاقة الكهربائية ، يكون المقبس الأقل قوة مناسبًا - ستكون موصلات 8A كافية.

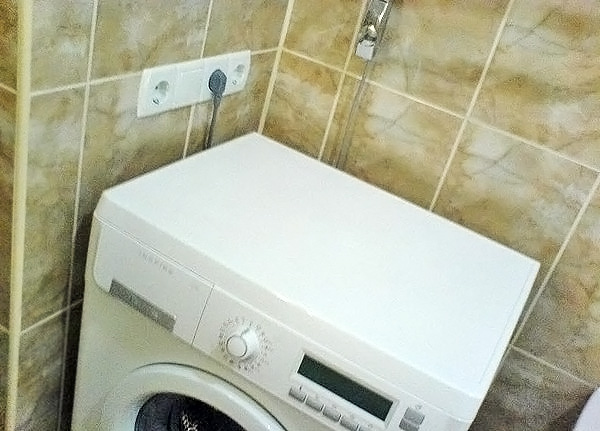

صورة مقبس الحمام

بالطبع ، في البداية ، سيكون من الضروري توضيح مسألة كيفية اختلاف المقبس الموجود في الحمام عن المنتجات العادية من هذا النوع.

بالإضافة إلى ذلك ، بالنسبة للمآخذ في الحمام ، يعتبر التأريض إلزاميًا ، لذلك تحتاج إلى اختيار مقبس به جهة اتصال إضافية.

كيفية اختيار مقبس الحمام

كيفية تركيب مآخذ في الحمام

عند تركيب مآخذ في الحمام ، يجب اتباع قواعد محددة بدقة ، والتي تعتمد على الأجهزة الكهربائية التي سيتم توصيلها بها. على سبيل المثال ، يختلف تركيب منافذ لماكينة الحلاقة الكهربائية عن تركيب منافذ لمجفف اليد أو مجفف الشعر أو الغسالة.

وفقًا لقواعد السلامة ، يجب أن يكون للمآخذ في الحمامات أرضية (بالمناسبة ، لم يتم توفيرها في منازل المباني القديمة). إذا كنت ستستخدم أجهزة كهربائية منخفضة الطاقة ، فيمكنك استخدام محول عزل.

يجب أن يتم تركيب مآخذ في الحمامات بما يتوافق مع إجراءات السلامة. نظرًا لارتفاع نسبة الرطوبة في هذه الغرف ، يجب إخفاء الأسلاك الكهربائية وعزل الوصلات جيدًا. وفقًا لمعايير PUE ، لا ينبغي وضع المقابس على الجدران الباردة نظرًا لاحتمال حدوث تكاثف. من المستحيل تثبيتها في المنطقة المجاورة مباشرة للحوض أو الحمام ، يجب ألا تقل المسافة عن 60 سم.

عند تثبيت الأجهزة المنزلية القوية وتوصيلها ، فإن الخيار الأفضل هو استخدام RCD. على سبيل المثال ، عادةً ما توضح التعليمات الخاصة بالغسالات جميع متطلبات توصيلها وتركيبها. بادئ ذي بدء ، يجب أن يكون المقبس ثلاثي السنون ، على التوالي ، السلك - ثلاثة أسلاك. لا تستخدمي سلك تمديد عند توصيل الغسالة.

يقول PUE إن توصيل الأجهزة الكهربائية القوية يتطلب خطًا منفصلاً محميًا بواسطة RCD بتيار تسرب يبلغ 10 مللي أمبير. تأكد من تركيب قاطع الدائرة الذي أوصت به الشركة المصنعة.

لقد قيل بالفعل أن تركيب مآخذ في الحمام يجب أن يتم بحيث لا تقع على بعد 60 سم من الحوض والحوض والدش.يجب أن تكون نفس المسافة من المقابس إلى الأرض. الحقيقة هي أنه إذا قمت بتثبيت مآخذ في غرفة رطبة منخفضة جدًا ، فقد تحدث ماس كهربائي في حالة حدوث فيضان عرضي.

عند تركيب ملحقات الأسلاك في الحمامات ، من الضروري أحيانًا قياس مقاومة العزل. يعمل منفذ أحادي الطور القياسي المزود بحماية من الرطوبة بقوة تيار تتراوح من 6 إلى 10 أمبير وبجهد كهربائي يتراوح من 230 إلى 250 فولت. ومع ذلك ، يوصي فنيو الكهرباء لدينا بتركيب منتجات Euroclass بسلك أرضي ثالث. في حالة وجود ظروف قاهرة مختلفة (بشكل أساسي أثناء الفيضانات) ، سيساعد السلك الثالث في الحفاظ على الشقة وصحة سكانها.

توصيات للغرف المختلفة

مطبخ

يوجد الكثير من الأجهزة المنزلية في المطبخ ، لذا يجب أن يكون هناك ما يكفي من المنافذ حتى لا تضطر إلى تشغيل الأجهزة ، خاصة القوية منها ، من خلال سلك تمديد. تقليديا ، يتم وضعها على ثلاثة مستويات: 10-15 سم ، 110-120 سم و 200-250 سم من الأرض.

بالنسبة للأجهزة التي توجد على منضدة أو على أسطح عمل أخرى ، أي بالنسبة للميكروويف والمحمصة والطهي متعدد الطهي والأجهزة الصغيرة المماثلة ، يتم وضع المقابس على ارتفاع 20 سم من سطح العمل أو 110-120 سم من سطح العمل. مستوى الأرض. يرجع هذا المستوى إلى أبعاد مجموعات المطبخ ، التي يبلغ ارتفاع أسطحها عادة 0.9 متر.

يُنصح بتركيب منافذ كهربائية بالقرب من الحوض بأغطية واقية. إنها مصنوعة على مسافة حوالي 80 سم من الحوض.

للغسالات وغسالات الصحون والثلاجات - 10-20 سم من الأرض.

تقع مآخذ شفاطات المطبخ والمصابيح المدمجة في الأثاث على بعد 2-2.5 متر من الأرضية ، بينما تقع على بعد 20 سم على الأقل من وسط غطاء المحرك.المآخذ الكهربائية الموجودة في هذا المستوى غير مرئية من الأرضية ، فهي مخفية خلف الخزانات ، وللحصول عليهم يكفي الوقوف على كرسي. هذا مناسب لأنه لا يتم استخدامها كثيرًا.

في المطبخ ، من الضروري وضع مآخذ كهربائية للأجهزة بحيث لا يحدث الحمل الزائد. إذا تم تركيب غسالة وغسالة صحون ، فيمكن توصيلهما بنفس RCD ، ولكن من غير المرغوب فيه تشغيلهما في نفس الوقت. تحتاج الثلاجة إلى خط منفصل مع تأريض ، ولا يجب توصيلها عبر سلك تمديد.

يظهر تخطيط تقريبي للمنافذ في المطبخ في الشكل. إذا سمحت المساحة ، فقم بتوفير مساحات إضافية في الزوايا ، وفوق طاولة الطعام ، وإذا كان هناك تلفزيون في المطبخ ، فأين سيقف.

حمام

دائمًا ما تكون الرطوبة في الحمام عالية ، لذلك يتم استخدام المعدات الكهربائية ذات الحماية المحسنة للرطوبة هنا - على الأقل IP44 ، يجب أن يكون للمنافذ الكهربائية غطاء مقاوم للرذاذ. عادة ما يتم تثبيت المفاتيح ليس في الداخل ، ولكن خارج الحمام.

وفقًا لقواعد تركيب المعدات الكهربائية ، يجب أن تكون المقابس على بعد 60 سم على الأقل من باب الدش ، ويتم ملاحظة نفس المسافة من الحوض.

يتم اختيار أي ارتفاع مناسب من الأرضية ، ولكن في الحمام يستحيل وضع مآخذ كهربائية على ارتفاع أقل من 15 سم من الأرض حتى لا تدخل المياه إليها أثناء التسرب المحتمل.

الارتفاع الموصى به للأجهزة المختلفة:

1 م - للغسالة ،
1.8 م - لسخان المياه الكهربائي ،
1.1 متر - مقبس إضافي لماكينة حلاقة ، مجفف شعر ، فرشاة أسنان كهربائية ، من المهم هنا أن تشعر بالراحة عند استخدام هذه الأجهزة.

غرفة نوم

في غرفة النوم ، من الملائم وضع مفاتيح إضاءة عامة على جانبي السرير المزدوج بارتفاع 0.7 متر ، بحيث يمكنك استخدامه دون النهوض. أيضًا ، توجد مآخذ في مكان قريب ، حيث يمكنك تشغيل المصابيح أو المصابيح الليلية الموجودة على طاولات السرير ، أو تشغيل الهاتف.

ستكون آلة أخرى في متناول اليد على ارتفاع 0.15-0.2 متر فوق منضدة الزينة لتوصيل مجفف الشعر ومكواة الشباك. إذا كانت غرفة النوم تؤدي أيضًا وظائف أخرى ، فستكون هناك حاجة إلى المزيد من المقابس.

غرف اخرى

إذا كان هناك مكتب عمل أو مكتب أو مكتب كمبيوتر في الغرفة ، فيجب أن يكون هناك منافذ كافية لاستيعاب جميع المعدات اللازمة ومصباح طاولة. يتم تثبيتها على ارتفاع 0.15-0.2 متر فوق سطح الطاولة و 30 سم فوق الأرض. بالنسبة لجهاز الكمبيوتر والتلفزيون والطابعة والمعدات الثابتة المماثلة ، من الأفضل وضع مآخذ التوصيل خلفها. يجب أن يؤخذ ذلك في الاعتبار عند وضع خطة لوضع هذا الجهاز الكهربائي.

في ممر طويل ، يُنصح بوضع مفاتيح على طرفيه. عند تثبيت مفتاح بالقرب من الباب ، فكر في الطريقة التي يفتح بها.

تخطيط

يجب توفير موقع التثبيت لكل مقبس ومفتاح حتى قبل بدء أعمال الإصلاح. من الضروري رسم مخطط حيث سيتم الإشارة إلى جميع التركيبات الكهربائية وقنوات الأسلاك. سيساعدك هذا في تجنب الموقف الذي يكون فيه المفتاح خلف الخزانة أو لا يصل السلك إلى مأخذ التيار الكهربائي.

يجب أن تشير الخطة

• الأماكن التي تمر فيها أنابيب المياه والغاز ،
• النوافذ والأبواب ،
• ترتيب جميع الأثاث ،
• موقع الأجهزة المنزلية مع الأسماء ،
• ممرات للأسلاك الكهربائية على طول الجدران ،
• جميع المقابس بما في ذلك الهاتف وكابل الإنترنت.
• كل هذا يجب التخطيط له قبل بدء القنوات المعلقة في الجدران.
