أنواع عدادات مياه الصرف الصحي
يتم تصنيف العدادات المثبتة على وحدة قياس مياه الصرف الصحي اعتمادًا على الخصائص التقنية وطريقة التشغيل:
- فوق صوتي.
- الكهرومغناطيسي؛
- رافعة البندول.
الجهاز ثابت ، ويتم تحديد دقة القياسات من خلال طريقة العمل. يتم تشغيل كل من مقاييس التدفق وفقًا للشروط المحددة في الوثائق الفنية. قبل شراء عداد ، تحتاج إلى تحديد مكان التثبيت ، ودراسة المنطقة. اكتشف ما إذا كان من الممكن تثبيت مقياس التدفق ، حيث قد لا تتوفر بعض الكائنات للتثبيت.
فوق صوتي
أجهزة عالمية مثبتة على خطوط الأنابيب من أي قطر (حتى 9 أمتار) والهندسة. لا تتطلب مرافق ومعدات إضافية. تم تصميم عدادات الموجات فوق الصوتية للقياسات في حفرة مفتوحة ، وأنابيب التدفق الحر ، ومياه الصرف الصحي المستقلة ، وخط أنابيب الجاذبية ، ومرافق المعالجة على نطاق صناعي.
من بين المزايا:
- نوع مختلف من مصدر الطاقة (البطارية ، التيار الكهربائي) ؛
- كمية كبيرة من الذاكرة
- عالمية؛
- متانة؛
- دقة النتائج
- العمل في أي اتجاه تدفق.
معدات الموجات فوق الصوتية لها عيوب:
- صعوبة في الصيانة
- تلوث سريع يتطلب التنظيف المنتظم.
الكهرومغناطيسي
يعتمد الإجراء على الحث المغناطيسي. الجهاز سهل الاستخدام ودقيق للغاية.
عدادات الصرف الصحي الكهرومغناطيسية ، مثل أي أجهزة التحكم في النفايات ، لها مزايا وعيوب. من بين المزايا:
- العمل في مجاري الضغط وغير الضغط ؛
- حساب النفايات غير المعالجة؛
- سهولة التركيب والصيانة ؛
- مقاومة الاهتزاز.
عيوب المعدات هي:
- عد المصارف التي تجري تيارًا كهربائيًا فقط ؛
- عطل ناتج عن التداخل الكهرومغناطيسي ؛
- خطأ في القياس يصل إلى اثنين بالمائة.
رافعة البندول
جهاز بسيط يتكون من رافعات ، عوامة ، وحدة حماية إمداد الطاقة ، ريشة دوارة ، محور تعليق وأجهزة استشعار. لا يمكن استخدامها إلا في خط أنابيب بدون ضغط أو قناة مفتوحة.
ميزة مقياس التدفق على تلك التي تمت مناقشتها أعلاه هي الدقة العالية للقراءات ، بغض النظر عن درجة تلوث النفايات. لا يتأثر الجهاز بالعوامل الخارجية (الاهتزاز ، المجال المغناطيسي ، اتجاه التدفق).
لقد بدأ تنفيذ محاسبة مياه الصرف الصحي من قبل المؤسسات الصناعية والبيئية ومرفق المياه ، على الرغم من حقيقة أن العملية منصوص عليها في القانون. لا يمنع النظام غير المطوّر بشكل كافٍ لرصد تصريف النفايات السائلة المؤسسات التي قامت بتركيب أجهزة قياس من توفير الموارد وتجنب التكاليف غير الضرورية.
هناك طريقتان للحصول على البيانات من مقياس تدفق مياه الصرف الصحي LT-US
2. يمكن استخدام البرنامج التالي لجمع البيانات وتحليلها عبر شبكة GSM:

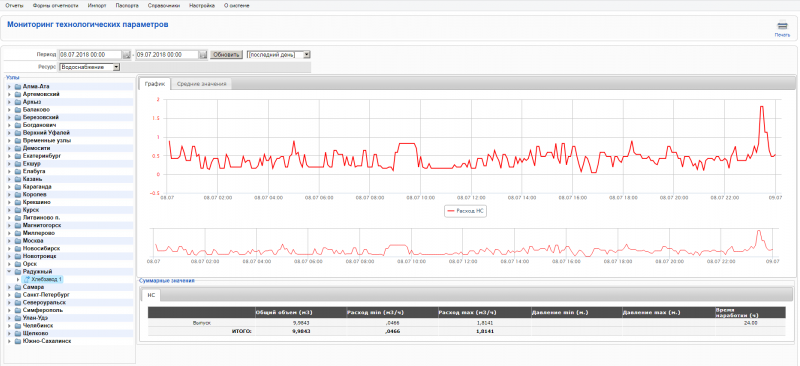

- فوستوك - خدمة سحابية موجودة على خادم Aqua-tek SP LLC ، يتم نقل جميع البيانات إليها ، ويمكن للمستخدم الوصول إليها من خلال واجهة الويب. واجهة برنامج الخدمة باللغة الروسية. لدى Vostok.Web الآن القدرة على إنشاء وإرسال لطباعة سجل بالتخلص من مياه الصرف الصحي وفقًا لنموذج POD-11 لفترة محددة لتقديمها إلى مؤسسة توريد الموارد. تكلفة الاستخدام: 10000 روبل / سنة. لجهاز واحد. للتعرف على واجهة الخدمة ونوع المعلومات المعروضة من مقياس تدفق الاختبار في وضع الوصول التجريبي ، يجب عليك إرسال طلب مقابل إلى info@akvatek.ru. ردًا على ذلك ، ستتلقى رابطًا يؤدي إلى المورد وتسجيل الدخول وكلمة المرور.
PCWin2 (كومبيوتري) - تستخدم لتلقي البيانات من 1-5 متر تدفق ، وهناك حد زمني لجلسة واحدة.من الممكن شراء مفتاح ترخيص ، وتعتمد التكلفة على أماكن العمل والأجهزة المخططة. واجهة البرنامج باللغة الإنجليزية. لغة.
خادم OPC الشركة المصنعة LT-US (LACROIX Sofrel ، فرنسا) هو برنامج مرخص لنقل البيانات إلى نظام SCADA للعميل. تعتمد التكلفة على الوظائف والأجهزة المخططة. قادرة على العمل بمقياس تدفق واحد دون قيود.
لماذا المحاسبة التجارية للمياه العادمة ضرورية
النفايات السائلة ليست مصدرًا للطاقة ، ولكن القياس يضمن الاستخدام الرشيد للمياه في منشأة صناعية. إدارة المؤسسات ، التي لديها معلومات حول كمية النفايات التي يتم تصريفها في المجاري ، تقلل من حجمها أو تعيد استخدامها (تنظيف المنطقة ، التبريد).
تحدد قواعد المحاسبة التجارية للمياه والصرف الصحي قائمة بالموارد التي يخضع حجمها للرقابة:
- المياه التي يوفرها المورد للفترة المحددة وفقًا لاتفاقية إمدادات المياه ؛
- السائل المنقول عن طريق أنابيب تشغيل المؤسسة ؛
- النفايات السائلة المنقولة بواسطة شركة تشغيل الاتصالات ؛
- مياه الصرف الصحي القادمة من مستخدمي المرافق ؛
- السائل الذي خضع لمعالجة المياه ؛
- تنقية الشوائب.
بموجب المرسوم الصادر عن حكومة الاتحاد الروسي رقم 776 بتاريخ 4 سبتمبر 2013. يحدد "عند الموافقة على قواعد ترتيب المحاسبة التجارية للمياه والصرف الصحي" مبادئ تركيب أدوات قياس للتحكم في تصريف النفايات السائلة. يشار إلى أنواع التركيبات المستخدمة وطرق القياس وقواعد التوفيق بين القراءات.
تصنيف مقاييس التدفق
يتم تصريف المياه العادمة إما من خلال شبكات الصرف الصحي بالضغط أو من خلال المجاري غير المضغوطة. في الحالة الأخيرة ، تتحرك السوائل عن طريق الجاذبية عبر أنابيب مثبتة بمنحدر. محاسبة مياه الصرف في خط أنابيب الضغط لا يسبب صعوبات ويسمح باستخدام العدادات من أي نوع. في أنابيب الصرف الصحي بدون ضغط ، يكون قياس المياه العادمة أكثر صعوبة ، لأن التدفق هنا أبطأ ويخضع لقوة الجاذبية.
وفقًا لمبدأ التشغيل ، يتم تقسيم العدادات إلى:
- قياس مستوى الماء فقط ؛
- قياس مستوى وسرعة مياه الصرف الصحي.
وفقًا لنوع الجهاز ، فإن مقاييس التدفق هي:
- رافعة البندول. الأدوات المستخدمة لقياس تدفق المياه في كل من القنوات المغلقة والمفتوحة. يقيس هذا النوع من مقياس التدفق مستوى النفايات السائلة وسرعة السائل. الجهاز مزود بعوامة لتحديد كمية المياه المسحوبة وشفرة دوارة لحساب معدل التدفق.
- دوامة. يعتمد مبدأ تشغيل هذه العدادات على قياس تواتر تقلبات الضغط. هذا هو أحد أنسب الأجهزة لقياس مياه الصرف الصحي في المؤسسات الكبيرة. تشمل مزايا هذا النوع دقة القياس العالية وعدم الحساسية للسوائل الملوثة والقدرة على تشغيل الجهاز في نطاق واسع من درجات الحرارة والضغوط وأقطار الأنابيب. العيب هو الحساسية للصوت والاهتزازات التي يمكن أن تولدها المضخات والأجهزة الأخرى.
- الكهرومغناطيسي. لكي تقاس هذه العدادات ، يجب أن تكون المياه العادمة موصلة للكهرباء. يستخدم هذا النوع من الأدوات قانون فاراداي ، أو قانون الحث المغناطيسي. الماء الذي يمر عبر الملف المغناطيسي يبدأ تيارًا يتناسب مع سرعة التدفق. مزايا العدادات الكهرومغناطيسية هي مقاومة الاهتزاز ، وعدم فقدان الضغط واستقرار القياس.
- فوق صوتي. يتم حساب المياه التي تمر عبر أنابيب الصرف الصحي باستخدام هذا النوع من الأجهزة بسبب مرور السائل من خلال الاهتزازات فوق الصوتية وتحليل البيانات اللاحقة. للحصول على النتيجة ، يتم استخدام معلمات المنطقة وسرعة التدفق. الميزة الرئيسية لهذه الأجهزة هي أنه من الممكن تلقي القياسات عن بعد وحفظها على الوسائط. للحصول على النتائج ، يتم استخدام الاتصالات السلكية واللاسلكية والمودم.كما أن تركيب الجهاز لا يتطلب أعمال بناء في المجمع.
