خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

ملامح خزان الصرف الصحي من البراميل بأيديهم

يتم تنفيذ نظام تنظيف البرميل وفقًا لنفس مبدأ خيارات خزان الصرف الصحي الأخرى. قد تتكون من غرفتين أو ثلاث غرف. تتم عملية نقل المياه العادمة في الخزان عن طريق الجاذبية. لتحقيق هذا التأثير ، يجب إجراء التثبيت تحت مستوى أنابيب الصرف الصحي.

يمكن تشغيل هذا النوع من المباني لعدة سنوات. لزيادة شروط الاستخدام الفعال ، يوصى بفحص الحاوية الأولى لتشكيل انسداد أو ترسيب فيها. يتم زيادة حجم خزان الصرف الصحي عن طريق تركيب برميل إضافي.

خزان للصرف الصحي مصنوع من حلقات خرسانية وبرميل معدني

يتكون نظام التنظيف على أساس براميل بلاستيكية أو معدنية. الشرط الرئيسي للجودة هو الضيق. تتطلب الخزانات المعدنية معالجة خاصة ضد التآكل بعوامل واقية. لذلك ، يفضل العديد من مالكي الضواحي الهياكل المصنوعة من البراميل البلاستيكية.

مزايا العناصر البلاستيكية:

  • نطاق واسع
  • نظام تركيب بسيط (لا يلزم تحضير مواد إضافية قبل التثبيت) ؛
  • درجة عالية من المقاومة للتأثيرات العدوانية للنفايات السائلة ؛
  • عمر خدمة طويل
  • ارتفاع معدل الشد (حماية جيدة للنظام من تسرب النفايات أو تغلغل المياه الجوفية في الداخل) ؛
  • خفيف الوزن (يبسط عملية التثبيت ، يلغي الحاجة إلى معدات خاصة ثقيلة).

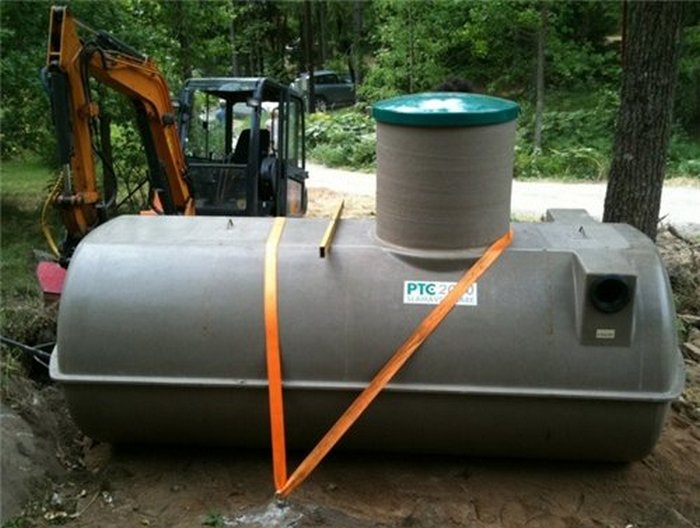

خزان الصرف الصحي المصنوع من البراميل البلاستيكية سهل التركيب ومتين

ملامح تركيب خزان للصرف الصحي من براميل بلاستيكية

ليس من الصعب تجهيز نظام الصرف الصحي من براميل بلاستيكية. إذا لم يُسمح بالمصارف السوداء ، فلن يتطلب هذا النوع من هيكل التنظيف الكثير من الصيانة. بالنسبة لمصارف المرحاض ، ستحتاج إلى الاتصال بالمجاري.

مثال على خزان للصرف الصحي مصنوع من براميل بلاستيكية

التثبيت خطوة بخطوة:

  • عمل ثقوب في حاويتين (يتم وضع فتحات في الجزء العلوي ، يتوافق حجمها مع قطر الحافة).
  • عمل فتحة في حاوية واحدة لتتسع لأنبوب مروحة.
  • يعمل على وصلات العزل المائي (يوصى باستخدام المصطكي).
  • ربط مواسير للصرف في فتحات معدة مسبقا من الجانب.
  • المنظمات الموجودة في أسفل الحفريات بسمك خرساني بسمك 25 سم (للغرفة الأولى التي ستوضع أعلى من الثانية).
  • ربط الحاويات ببعضها البعض.
  • تركيب نظام أنابيب الصرف (يستخدم الركام كمرشح للصرف).
  • فحص زاوية ميل الأنابيب مع مستوى المبنى (زاوية الميل المسموح بها 2 سم لكل متر من الطول).
  • هيكل نائم.
  • تحقق من عدم وجود تسرب واملأ النظام بالماء.

تحضير حفرة لخزان للصرف الصحي

خزان الصرف الصحي والبالوعة. ماهو الفرق

المهمة الرئيسية لأي خزان للصرف الصحي هي تطهير وإزالة المياه المعالجة. تشغل الأجزاء الصلبة في الحجم الإجمالي للنفايات السائلة جزءًا ضئيلًا. في الحوض ، يتم خلطهم بالماء ، وفي خزان الصرف الصحي يتم فصلهم إلى كسور صلبة وسائلة. يتم تنظيف المياه المتسخة في خزان الصرف الصحي جيدًا وإزالتها باستمرار ، وتتراكم الرواسب الصلبة (الطمي) ببطء في القاع. لذلك ، لا يتطلب خزان الصرف الصحي التنظيف المتكرر مثل بالوعة.

ضع في اعتبارك الاختلافات الهيكلية بين هذه الهياكل.

البالوعة عبارة عن خزان محفور في الأرض. إذا جعلته غير منفذ للسائل ، فسوف يفيض في غضون أسابيع ، وستتجاوز مياه الصرف الصحي الحافة. لذلك ، فإن الجدران الجانبية والقاع في الحوض مصنوعان من التصريف (منفذ للسائل). تتراكم الأجزاء الصلبة من التلوث في القاع ، وتتسرب المياه إلى التربة. تحدث الحاجة إلى ضخ المجاري في المنطقة التي تحتوي على بالوعة في اللحظة التي يتم ملؤها بالكامل.

تم تصميم خزان الصرف الصحي ويعمل بشكل مختلف. يتكون من عدة حاويات محكمة الغلق متصلة ببعضها بواسطة أنابيب الفائض. قبل بدء التشغيل ، يتم تعبئة الحاويات بالماء النظيف حتى تصل إلى القطع السفلي للأنابيب. عند مخرج خزان الصرف الصحي ، يتم ترتيب بئر ترشيح أو خندق تصريف ، حيث يحدث تحلل الأكسجين الكامل للملوثات.

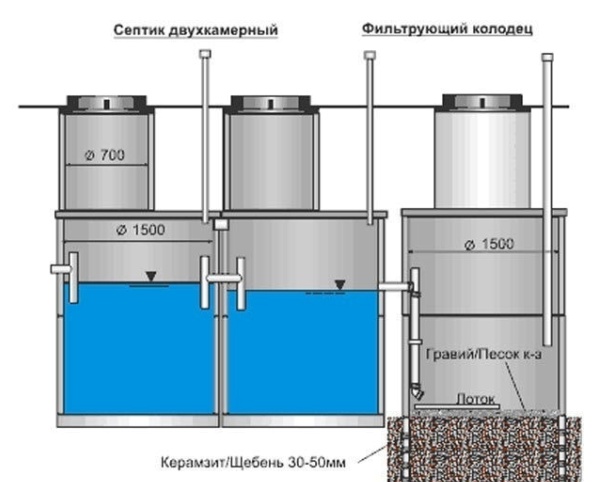

خزان صرف صحي للسكن الصيفي بدون ضخ و روائحمخطط خزان للصرف الصحي من غرفتين مع مرشح جيد

أحد أشكال خزان الصرف الصحي الكلاسيكي المكون من غرفتين هو محطة معالجة بيولوجية عميقة. إنه أكثر إحكاما في الحجم. تتم عمليات التطهير داخل حاوية واحدة ، مقسمة إلى عدة أقسام. يتم تنفيذ أعمال التنظيف الرئيسية هنا بواسطة الأكسجين الجوي والبكتيريا الخاصة.

محطة معالجة Topol-ECO Topas

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

يتضمن كتالوج الشركة المصنعة كلاً من مرافق المعالجة الفردية للمنازل الخاصة ، فضلاً عن الحلول المعقدة والمتخصصة - لمجموعة من المنازل والقرى والشركات. المنتجات البلاستيكية الأخرى متوفرة أيضًا: الأقبية ، الأحجار الزخرفية ، خزانات التلامس ، حمامات الجلفنة ، إلخ.

تقنيات الإنتاج والتشكيلة

لتقييم حجم الإنتاج ، نوصي بأن تنظر أولاً إلى "المطبخ" من الداخل. جولة لمدة 13 دقيقة في المصنع ، ستتعرف من خلالها على تقنيات التجميع المطبقة وطرق التحكم في المنتج النهائي.

تنتج الشركة المركبات العضوية المتطايرة والتي تتكون من 3 مجموعات كبيرة:

  • للمنازل الخاصة. Topbio - خزانات الصرف الصحي غير المتطايرة للتركيب في التربة الرملية. Topas و Topas-S محطات بها ضاغطان أو ضاغط واحد ، على التوالي. Topaero - منشآت معالجة مزودة بحماية ضد زيادة تصريف المياه العادمة.
  • للشركات والمجتمعات. Topglobal - مجموعة من المعدات ذات الخزانات الخرسانية المسلحة لتنظيف المنازل. والنفايات الصناعية. Topaero-M - مجموعة من المركبات العضوية المتطايرة ذات الإنتاجية الإجمالية المتزايدة لمعالجة مياه الصرف الصحي المنزلية. Topaero-M / E - تناظرية للإصدار السابق لأي نوع من مياه الصرف الصحي.
  • محطات متخصصة. Toplos-FL - لتنظيف المياه العادمة من المواد العضوية. Cyclone - نظام للمعالجة اللاحقة لمياه الصرف المنزلية. Toplos-KM - نوع حاوية LOS للأسر. المصارف. Toppolium هو جهاز لفصل الدهون عن النفايات السائلة من مؤسسات تقديم الطعام العامة. Toprain - تركيب لمعالجة مصارف مياه الأمطار.

المعدات المعروضة تغطي مجموعة واسعة من الأداء. تم تصميم أصغر الموديلات لـ 4 أشخاص ، والأقدم - حتى 200. يضمن استخدام التهوية القسرية النشطة 98٪ من معالجة مياه الصرف الصحي المنزلية. لذلك ، تضع الشركة SBOs الخاصة بها كمرافق معالجة لا تتطلب استدعاء شاحنة الصرف الصحي.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

في معظم الحالات ، تستخدم ألواح البولي بروبلين التي يتراوح سمكها من 8 إلى 20 مم كمادة رئيسية. يتم تحقيق صلابة الهيكل باستخدام الأقسام الداخلية والهياكل الشبكية كأدوات تقوية.

خصائص خزانات الصرف الصحي الشعبية من Topol-Eco
نموذج* توباس 4 توببيو توبيرو 3
ظروف التشغيل للاستخدام الدائم من قبل عائلة مكونة من 4 أشخاص كحد أقصى في موقع به أي مستوى للمياه الجوفية ونوع التربة. للاستخدام الدائم أو الموسمي من قبل عائلة مكونة من 3-6 أشخاص في موقع به تربة رملية ومنسوب مياه جوفية منخفض. الاستخدام الدائم لعائلة كبيرة وضيوف - ما يصل إلى 15 شخصًا في المجموع. أي ظروف أرضية.
وصف قصير نظام مزود بضاغطين لتهوية المصارف والمعالجة البيولوجية العميقة. يمكن التخلص من النفايات السائلة في الأرض أو الخندق. خزان الصرف الصحي غير المتطاير العمودي المكون من 5 غرف والذي يتطلب حقل ترشيح. نظام تهوية مع توقع تصريف وابل لمياه الصرف الصحي حتى 1 متر مكعب. وتصبح النفايات السائلة بنسبة تنقية تصل إلى 98٪ عديمة الرائحة ويمكن إلقاؤها في حفرة.
مادة بولي بروبلين 12.5 مم للجدران الخارجية والفواصل الداخلية بسماكة 8 مم.
الحجم ، L × W × H ، مم 950×970×2500 1600×1200×3000 2400×1200×2500
استهلاك الكهرباء ، وات / ساعة 42-63 208
الوزن ، كجم 215 400 605
السعر ، فرك. 89900 115900 218700

* يمكنك اختيار تعديل بمضخة مدمجة للضخ القسري لمياه الصرف الصحي المعالجة. تأتي الموديلات ذات السعة العالية برقبة ممتدة للتركيب في المحطة العميقة عندما تكون بعيدًا عن المنزل ، بالإضافة إلى إصدارات الخدمة الشاقة لظروف الأرض الصعبة.

شاهد إعلانًا قصيرًا عن أنظمة Topas. يخبرنا عن مبدأ التشغيل وميزات التثبيت على موقع حقيقي.

استنتاج: الجزء الرئيسي من منتجات Topol-Eco ، والتي يمكن استخدامها في منزل خاص أو في كوخ صيفي ، هي محطات معالجة بيولوجية متطايرة. إنها مصنوعة وفقًا لأحدث التقنيات حتى الآن ، وهذا هو السبب في أنها أغلى ثمناً من خزانات الصرف الصحي التقليدية مع مجال الترشيح. ولكن عليك أيضًا مراعاة أن هذه المعدات تتطلب صيانة مؤهلة ، ولا تتحمل انقطاع التيار الكهربائي لفترة طويلة ومصممة للاستخدام المستمر.

قواعد التثبيت والقيود المفروضة على تركيب الصرف الصحي المحلي

الصرف الصحي المستقل ، الذي يعمل عديم الرائحة ولا يحتاج إلى ضخ ، هو النوع الوحيد من أنظمة التنظيف المسموح بتركيبها في مناطق ذات مساحة محدودة داخل المدينة. قيود ومتطلبات التثبيت:

  1. المسافة البادئة من الأساس هي 5 أمتار ، ولكن مع عدم وجود مساحة ، يُسمح بتقليل المسافة البادئة إلى 3 أمتار.
  2. قبل السياج أو حدود المنطقة المجاورة يجب أن تكون على الأقل 2-4 م.
  3. يسمح بالتركيب في المدينة وكذلك لخدمة العديد من المباني السكنية.

يحق للمنظمات المعتمدة من قبل الشركة المصنعة للمحطة إجراء التثبيت: يشرف ممثل الشركة المصنعة على عملية التثبيت. الخيار الثاني هو طلب المحطات مع التثبيت مباشرة من الشركة المصنعة ، والقيام بأعمال الحفر التحضيرية بنفسك.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

تركيب الهيكل في الحفرة

تم حفر حفرة التركيب بهامش عمق لتشكيل أساس متين. يُسكب الجزء السفلي بمحلول أو يتم تثبيت الألواح أو ردم الرمل على وسادة من الحجر المكسر. يجب أن تكون القاعدة أفقية تمامًا وحتى متساوية.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

خندق الأنابيب

يتم اختيار مكان الحفرة بحيث يتم وضع أنبوب الصرف الصحي من المنزل مع الحد الأدنى من عدد المنعطفات واختلافات الارتفاع ، ويفضل أن يكون ذلك في خط مستقيم. في هذه الحالة ، يتم تثبيت الأنبوب بزاوية بحيث يتدفق السائل بحرية إلى غرفة الاستقبال. قطر الأنبوب - من 100 إلى 120 ملم. يوصي المصنعون باستخدام الأجزاء البلاستيكية لخط الأنابيب - PVC أو البولي بروبلين.

تشير الشركات المصنعة لمحطات التنظيف في التعليمات إلى قائمة الصيانة الوقائية وتكرارها. قواعد عامة:

افحص الصرف أسبوعيًا وتحقق من معلمتين: الشفافية والرائحة. يجب أن يكون السائل عند مخرج نظام الصرف الصحي المستقل عديم اللون تمامًا وخاليًا من الشوائب والروائح الكريهة.

إذا كانت حجرة الاستقبال مزودة بمصائد حطام ، فمن الضروري إزالة السلال للتنظيف كل بضعة أشهر. الوصول من خلال فتحة.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

يتم إخراج السلة من خلال غطاء الفتحة

عند استخدام الكلور للتطهير ، من الضروري إدخال قرص جديد بشكل منهجي في الوحدة - مرة واحدة تقريبًا في 14 يومًا.

كمية النفايات التي يجب إزالتها من المصنع لا تكاد تذكر. الحجم الإجمالي يتراوح من 60 إلى 90 لترًا في السنة. يتم تنظيف غرف العلاج البيولوجي مرة واحدة بعد عدة سنوات من التشغيل. يمكنك تصريف الحجيرات بنفسك باستخدام مضخة تصريف منزلية.

يتم تنفيذ استبدال الأجزاء المستهلكة وصيانة المعدات الكهربائية حصريًا من قبل ممثلي الشركة المصنعة - عادةً بعد 10 سنوات من بدء المصنع.

عند اختيار نظام ، يجب ألا تركز فقط على التكلفة. اتصل بشركة تبيع وتثبت - سيساعدونك في اختيار محطة صرف صحي مستقلة بأفضل مزيج من السعر والقوة والجودة.أيضًا ، سيأخذ المتخصصون في الاعتبار جميع الخصائص الفردية: سيتنبأون بالحجم ، ويحللون الإغاثة والخصائص التقنية للموقع.

أنواع خزانات الصرف الصحي القائمة المستقلة

حتى الآن ، هناك ثلاثة أنواع منها ، يتمثل الاختلاف الرئيسي بينها في مبدأ العمل

حتى الآن ، هناك ثلاثة أنواع منها ، يتمثل الاختلاف الرئيسي بينها في مبدأ العمل:

  • محركات. إنها أوعية مختومة تتراكم فيها مياه الصرف الصحي. بالنسبة لهم ، عليك القيام بالضخ الدوري.
  • ترسيب خزانات التخمير الخالية من الأكسجين. هنا ، تتم تسوية النفايات السائلة ، ويتم تخمير الحمأة بسبب عمل البكتيريا اللاهوائية. يمكن بهذه الطريقة إزالة 60-70٪ من الشوائب. للعملية النهائية ، يتم إرسال الماء إلى ترشيح التربة.
  • محطات للتنظيف العميق بمكونات بيولوجية. هنا ينضمون إلى البكتيريا اللاهوائية - الهوائية مما يزيد من كفاءة العملية.

المقارنة بين هذه الأنواع غير مناسبة ، لأن الغرض منها له خصائصه الخاصة.

ملاحظة: يمكن المساعدة في التثبيت من أي نوع بواسطة العديد من المعالجات الذين سيقومون بالعمل الجاهز.

خزانات الصرف الصحي المتطايرة وغير المتطايرة: المزايا والاختلافات

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

تم تصميم آلية غير متطايرة لتنقية المياه إلى حالة معينة وتصريف المياه بشكل لا رجعة فيه إلى الأرض

بادئ ذي بدء ، نسلط الضوء على المعايير التي تختلف بها خزانات الصرف الصحي المتطايرة عن الخزانات غير المتطايرة:

  • السعر. خزان الصرف الصحي بدون كهرباء أرخص من الخزان المتطاير. هذا يرجع إلى المكونات: الضواغط والمضخات والتجهيزات. الصمامات والخراطيم.
  • الهدف الرئيسي. تم تصميم آلية غير متطايرة لتنقية المياه إلى حالة معينة وتصريف المياه بشكل لا رجعة فيه إلى الأرض. والثاني ينظف المصارف بحد أقصى 98٪ بحيث يمكن استخدامه للري ولأغراض أخرى.
  • الاعتماد على الكهرباء
  • درجة الرعاية. إذا اخترت خزانًا للصرف الصحي متطايرًا ، فمن الجدير بالذكر أنه سيكون من الضروري تهيئة جميع الظروف اللازمة للنشاط الحيوي للبكتيريا: الهواء والماء ودرجة الحرارة.

نصيحة! نوصي بتثبيت خزان للصرف الصحي غير متطاير جاهز للاستخدام ، حيث يمكن استخدامه في كل من البلد والمنزل ، حتى لا تخاف من زيادة التيار الكهربائي أو الأعطال الكهربائية ، وكذلك توفير المال.

خزانات الصرف الصحي غير المتطايرة دون ضخ مبدأ التشغيل

6 سبتمبر 2016

اليوم ، أصبحت خزانات الصرف الصحي غير المتطايرة شائعة بشكل متزايد بين المستهلكين. كبديل لمثل هذا الجهاز ، يمكنك التفكير في "الخزان" ، الذي يتميز بالأداء العالي والتكيف مع ظروف البلد. تبلغ سعة نموذج Tank-1 1.2 مترًا 3. مثل التصميمات الأخرى من هذا المصنع ، يمكن تصنيف Tank-1 على أنه محطة معالجة مياه الصرف الصحي المحلية غير المتطايرة. يتميز النموذج بأداء عالٍ وتكلفة منخفضة. إذا لم تقرر بعد ما إذا كنت تريد شراء هذه المعدات ، فأنت بحاجة إلى التعرف على مبادئ تشغيلها بمزيد من التفصيل.

ماذا يتكون خزان الصرف الصحي المستقل وكيف يعمل؟

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

غالبًا ما تكون خزانات الصرف الصحي عبارة عن حاوية بلاستيكية.

غالبًا ما تكون عبارة عن حاوية بلاستيكية ، مقسمة إلى ثلاث غرف. توجد فتحة في أعلى الخزان تدخل من خلالها المصارف. يوجد في الأسفل أنبوب مخرج يتم من خلاله تصريف السائل المنقى.

الغرف متصلة ببعضها البعض بواسطة ثقوب خاصة موجودة في الجزء العلوي من الجدران. كل حجرة لديها تهوية لإزالة الغاز.

مبدأ الآلية بسيط للغاية. من خلال أنابيب الصرف الصحي ، تدخل النفايات السائلة إلى الحجرة الأولى ، حيث تستقر. تسقط المكونات الصلبة في الرواسب ، ويمر السائل إلى الحجرة الثانية ، حيث يتم تصفيتها وتنقيتها. بعد كل شيء ، يتم سكب المياه المعالجة في القطاع الثالث ، حيث تخضع لعملية تخمير ، وتتحول الجسيمات العالقة إلى طمي ، ويدخل السائل إلى التربة من خلال حقل الترشيح.هناك أيضًا أنظمة تستخدم فيها البكتيريا.

لا تنسى مجالات الصرف والتصفية

هناك طريقتان للمعالجة اللاحقة: أنظمة الصرف والترشيح. ميزاتها:

  1. بئر الصرف هو الخزان الأخير في نظام الصرف الصحي. لا تحتوي الحجرة على قاع ، وتتسرب المياه عبر التربة. يوجد أدناه وسادة ترشيح مصنوعة من الرمل أو الحصى. تستخدم الطريقة للمياه الجوفية العميقة. في التربة التي تحتوي على نسبة عالية من الطين ، يتم بناء العديد من آبار الصرف.
  2. يسمى مجال الترشيح بالأنابيب التي تمر عبرها المياه لتنقية كاملة. يحتل النظام مساحة كبيرة مقارنة ببئر الصرف. التثبيت يتطلب تكاليف مالية وجهد. يتم استخدامه عندما تكون طبقات المياه الجوفية قريبة من بعضها البعض.

لحساب مساحة الحقل ، يؤخذ في الاعتبار عدد مستهلكي المياه والمقطع العرضي للأنابيب ومتوسط ​​درجة حرارة الهواء السنوية.

الحقل مغطى مسبقًا بقطعة قماش ترشيح تُسكب عليها الرمل أو الحصى.

بناء هيكل تنظيف مصنوع من الخرسانة المتجانسة

الهياكل المصنوعة من الخرسانة المتجانسة متينة ولها مؤشر قوة متزايد.

مزايا محطة المعالجة المصنوعة من متراصة:

  • التطبيق العملي.
  • عمر خدمة طويل
  • توافر المواد المستخدمة في البناء ؛
  • درجة عالية من العزل المائي.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

رسم تخطيطي لخزان الصرف الصحي الخرساني: أ - منطقة الصرف الصحي ؛ ب - منطقة الهضم اللاهوائي. ج - عامل التصفية الحيوي. د - مجمع استقبال النفايات السائلة المعالجة ؛ 1 ، 1 أ - علبة معدنية ؛ 2 - فتحات الالتفافية ؛ 3 - تجاوز بين الأقسام ؛ 4 - قاعدة ضد الصعود ؛ 5 - مضخة 6 - أنبوب تنظيف ثانوي ؛ 7 - فحص الصمام 8 - رغوة 9 - غطاء 10- انبوب لازالة الغاز الحيوي

مساوئ متراصة:

  • تكاليف بناء عالية
  • الحاجة إلى قاعدة تقوية ؛
  • بناء هيكل القوالب هو إجراء إلزامي ؛
  • إنتاجية منخفضة.

قبل صب الخرسانة في الجزء السفلي من الغرف ، يتم وضع شبكة تقوية في المرحلة الأولى من البناء. لمنع حدوث أضرار تآكل للمعدن ، يجب ترتيب طبقة سميكة من الخرسانة في هذه المنطقة. - لا تقل سماكة طبقة الخرسانة فوق الشبكة عن 3 سم.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

إجراء صنع خزان للصرف الصحي بيديك: 1 - تحضير الحفرة وتزويد الأنابيب ؛ 2 - التعزيز 3 - جهاز صب الخرسانة. 4 - صب الخرسانة 5 - إزالة القوالب. 6 - تركيب زوايا معدنية. 7 - وضع لائحة مسطحة ، تصميم البوابات ، تدعيم ، تركيب أنبوب تهوية ؛ 8 - ترتيب عمود المراجعة ؛ 9 - العزل المائي والعزل والنوم مع الأرض

بناء هيكل القوالب والتعزيز قيد التنفيذ. بعد ذلك يتم صب الخرسانة على جدران الغرف وتنظيم الفواصل بينها. في المرحلة النهائية ، تمتلئ الأرضيات بالخرسانة. فترة التجفيف حوالي أسبوعين. يوصى بتغطية المحلول بفيلم لضمان تجفيف موحد.

افعل ذلك بنفسك بناء خزان للصرف الصحي من eurocubes دون ضخ

Eurocubes هي حاويات مصنوعة من البلاستيك. تحت تركيب الكاميرات من هذه المادة ، يتم عمل قاعدة خرسانية بسمك كبير. يتم إصلاح خزان الصرف الصحي على هذا الأساس. تم تصميم هذا الإجراء لضمان عدم تحرك الهيكل تحت تأثير المياه الجوفية التي تتحرك تحت سطح التربة. يمكن أن يؤدي ارتفاع رطوبة الأرض أيضًا إلى تحريك بنية ضعيفة التثبيت.

جهاز خزان الصرف الصحي من eurocubes: 1 - قوارير eurocubes ؛ 2 - توصيل أنبوب الفائض ؛ 3 - أنبوب التمديد ؛ 4 - نقطة الإنطلاق ؛ 5 - منفذ الإنطلاق ؛ 6 - غطاء خشبي معزول ؛ 7 - غطاء الفتحة ؛ 8 - أنبوب تهوية 9 - ريشة الريح. 10 - خط إمداد (100 مم) ؛ 11 - خط أنابيب مخرج (100 مم) ؛ 12 - قاعدة خرسانية 13 - صب الخرسانة. 14 - طبقة عازلة للحرارة ؛ 15 - حلقة بئر خرسانية ؛ 16 - شبكة التعزيز

الحاوية البلاستيكية معزولة بالرغوة قبل التركيب. بعد ذلك يتم تركيبه في الحفرة. ثم يتم ملء الخزان بالماء والخرسانة على الجانبين. خزان الصرف الصحي البلد معزول حتى من الأعلى. يجب وضع نظام أنابيب للتهوية على السطح.

يتطلب هذا النوع من تصميم التنقية استخدام عناصر إضافية من شأنها تحقيق مستوى كامل من معالجة مياه الصرف الصحي. لهذه الأغراض ، يوصى باستخدام أشرطة الترشيح أو حقول التصفية.

عملية تركيب خزان الصرف الصحي من eurocubes

متطلبات SNiP لمعدات تجميع الصرف الصحي

يتم استخدام المستند الرئيسي للتحقق من صحة هيكل نظام الصرف الصحي بدون ضخ - وهذا هو SNiP 2. 04.03-85. يحتوي على قائمة بالمتطلبات وفقًا للقانون ، للمناطق الخاصة لبناء خزان للصرف الصحي.

يتم التثبيت مع خطوط الأنابيب المصنوعة من نفس المادة. تحقق من ضيق اللحامات في الأنابيب. بمساعدة المحملات والصلبان والخط والناهض متصلان.

يوجد ما يسمى بالنوع المخفي في التثبيت - مفتوح ومتصل بمصعد منزلي:

  • تركيب النظام على مسافة 5-15 مترًا من الهيكل وأكثر من متر واحد من السياج ؛
  • يقع خزان الصرف الصحي على مسافة 50 مترًا من مصدر المياه ؛
  • يحظر تحديد موقع النظام مع وجود نباتات كبيرة ، وسوف تنتهك الجذور سلامة الخزانات.

أنواع خزانات خزانات الصرف الصحي:

  • المعدن (العيب الرئيسي هو الوزن المثير للإعجاب والميل إلى التآكل) ؛
  • مع إدراج حلقات خرسانية في التركيبة (العيب هو أنه من الصعب بناء مثل هذا الهيكل) ؛
  • الألياف الزجاجية (تعتبر الأمثل في الاستخدام الدائم).

خزان صرف صحي للسكن الصيفي بدون ضخ و روائحتقدم صناعة السباكة الحديثة خزانات الصرف الصحي الاستهلاكية ، والتي يمكن تصنيفها وفقًا لعدة معايير.

ما هي المواد الأفضل للاختيار

الشرط الرئيسي لمادة خزان الصرف الصحي هو ضيقه وقوته ، لأن. يجب أن يستبعد النظام التلوث البيئي. الأنواع الرئيسية للمواد وخصائصها:

  1. متراصة ملموسة. تم بناء القوالب لملء الهيكل.
  2. حلقات الخرسانة المسلحة. التصميم مقاوم للتآكل ، وله قوة عالية ، ومع ذلك ، يتطلب التثبيت استخدام معدات خاصة. يجب توخي الحذر أثناء النقل والتركيب بسبب الطبيعة الهشة للمادة.
  3. يتم إنشاء الهياكل المصنوعة من الطوب والكتل الرغوية من قاع الحفرة. يتم ختم سطح القاع والجدران بمركبات الطلاء أو الطين.
  4. الألياف الزجاجية. إنها مادة متينة وخفيفة الوزن. نظرًا للحياد الكيميائي للمادة ، فإن الهياكل متينة وعملية.
  5. مواد البوليمر رخيصة. فهي خفيفة الوزن ، لكنها تكون عرضة للتشقق عند درجات الحرارة المنخفضة. البوليمرات عرضة للهجوم من قبل القوارض.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

خزان للصرف الصحي مصنوع من حلقات خرسانية بدون ضخ.

الخزانات الفولاذية هي خيار الميزانية. لديهم قوة ميكانيكية ، لكنها عرضة لتشكيل الصدأ. لتجنب ذلك ، استخدم العزل المائي.

مزايا خزانات الصرف الصحي بدون ضخ

خزان للصرف الصحي محلي الصنع بدون ضخ.

بالمقارنة مع طرق التنظيف البديلة ، تتمتع خزانات الصرف الصحي بعدد من المزايا. وتشمل هذه ما يلي:

  1. على عكس البالوعة ، تتوافق أنظمة الصرف الصحي مع المعايير الصحية ، واستخدامها قانوني.
  2. لا يلزم توصيل خزان الصرف الصحي بنظام الصرف الصحي ، مما يوفر المال.
  3. خيارات المصنع الجاهزة محكمة الغلق تمامًا ، مع استبعاد تلوث المياه الجوفية.
  4. ليست هناك حاجة للترحيل بعد 10 أو 20 عامًا.
  5. لا تؤثر الرمال المتحركة على الأداء.
  6. لا توجد رائحة كريهة.
  7. يمكن استخدام محطة المعالجة لمدة تصل إلى 6 أشهر دون فحص المحتويات الداخلية.
  8. يتم توفير نظام إنذار للطوارئ.

يسمح باستخدام خزانات الصرف الصحي بدون ضخ في مناطق حماية المياه.

خزانات الصرف الصحي Multiplast Termit

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

تقنيات الإنتاج والتشكيلة

يتم تمثيل المعدات من خلال خطي إنتاج رئيسيين:

  • خزانات الترسيب. أنتجت تحت الاسم التجاري Thermite. يتضمن العديد من التعديلات: خزانات الصرف الصحي Profi - 2 و 3 غرف للبيوت الصيفية ذات GWL المنخفضة ؛ المحول - مثل Pro ، ولكن برقبة واحدة (بناء أكثر صلابة) ؛ محول PR - تعديل بمضخة للضخ القسري لمياه الصرف الصحي المعالجة عند GWL عالية. هناك أيضًا نماذج تراكمية بسعة تصل إلى 5.5 متر مكعب ؛
  • محطات المعالجة البيولوجية. أنتجت تحت العلامة التجارية Ergobox. إنها تعديلات على نماذج المحولات (PR) التي يتم فيها تركيب ضاغط وأجهزة تهوية.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

كل هذه المنتجات مصنوعة عن طريق الصب الدوراني لـ HDPE الكورية الصنع. اتضح بناء قوي غير ملحوم مع تقوية متطورة. سمك الجدار 20 مم.

شاهد إعلانًا تجاريًا قصيرًا عن إنتاج وعمل شركة Multplast بشكل عام. سوف تتعلم كيف ومن أي مواد يتم تصنيع حاويات الزهر وما القدرات التي تمتلكها الشركة.

خصائص خزانات الصرف الصحي الشعبية من "Multplast"
نموذج النمل الأبيض بروفي 3.0 Ergobox 6S *
ظروف التشغيل لعائلة تصل إلى 6 أشخاص لديهم GWL منخفض ، عندما تكون التربة رملية ، طميية رملية ، طفيلية. لعائلة تصل إلى 6 أشخاص مع جاذبية منخفضة ، لأنها نسخة من الجاذبية. لا يهم نوع التربة.
وصف قصير خزان ترسيب أفقي مكون من 3 غرف للمعالجة الأولية تحت الظروف اللاهوائية. يلزم ترتيب حقل ترشيح للمعالجة اللاحقة لمياه الصرف الصحي. 3 غرف LOS في التنفيذ الأفقي بالضاغط الياباني والمضخة الألمانية. تصريف النفايات السائلة المعالجة في حفرة ، على الإغاثة ، في الأرض.
مادة HDPE 20 مم
الحجم ، L × W × H أو D × L ، مم 2300×1155×1905 2000×1000×2100
استهلاك الكهرباء ، وات / ساعة 63
الوزن ، كجم 165 137
السعر ، فرك. 52100 73700

* S - الجاذبية. يوجد تعديل للعلاقات العامة بمضخة للضخ القسري لمياه الصرف الصحي المعالجة. يكلف 6 آلاف روبل. أغلى من نسخة الجاذبية.

فيديو يوضح عملية تركيب خزان للصرف الصحي Termit. من مقطع فيديو قصير ، ستتعرف أيضًا على قطر أنبوب الإمداد ، وما إذا كان يمكن أن يتحول إلى 90 درجة ، وكيف وأين يتم تصريف المياه العادمة المعالجة ، إلخ.

الاستنتاجات: من السهل ملاحظة تشابه منتجات "Multplast" مع منتجات من نوع الخزان. كل نفس التقوية وضوحا وتصميم بسيط. قد تكون الإصدارات ذات الضاغط ذات أهمية خاصة - حيث يمنح التحسين البسيط خصائص التصميم الخاصة. ومع ذلك ، يجب أن يؤخذ في الاعتبار أن عددًا صغيرًا من الغرف يمكن أن يؤدي إلى جودة منخفضة لمعالجة مياه الصرف الصحي ، ونتيجة لذلك ، الحاجة إلى جهاز ميداني أو بئر ترشيح للمعالجة اللاحقة.

مبدأ تشغيل خزان الصرف الصحي بدون ضخ

خزان الصرف الصحي عبارة عن هيكل يتكون من خزانين أو أكثر يقعان في الأرض ويتصلان ببعضهما البعض باستخدام أنبوب الصرف الصحي. تتم معالجة مياه الصرف الصحي بالتسلسل التالي:

  1. تدخل مياه الصرف إلى الخزان الأول وتبدأ في التحلل تحت تأثير البكتيريا اللاهوائية (التي لا تتطلب أكسجين للحفاظ على الحياة). تستقر الكسور الصلبة الثقيلة في القاع ويتم ضخها بشكل دوري. يمكنك ضخ خزان الصرف الصحي باستخدام مضخة الصرف.
  2. نتيجة لذلك ، يتم تحويل النفايات العضوية في عملية التخمير إلى عناصر بسيطة (كحول وأنواع مختلفة من الأحماض وغيرها) ويتم إطلاق الغازات. تتعافى البكتيريا من تلقاء نفسها ، وفي حالة وفاة المستعمرة ، تتم إضافة المستحضرات النشطة بيولوجيًا.
  3. تم تصميم الحجرة الثانية للمعالجة العميقة للسائل الخالي من الغشاء الدهني والشوائب الخفيفة. أثناء المعالجة ، تتشكل الحمأة المستقرة ويتم إطلاق ثاني أكسيد الكربون والميثان والمواد الغازية الأخرى.
  4. يدخل السائل المصفى إلى بئر الصرف أو مجال الترشيح ، حيث تتأكسد النفايات السائلة بمشاركة البكتيريا الهوائية ويتم امتصاصها في التربة.

سعر خزانات الصرف الصحي لمنزل خاص ومتطلبات التصميم

يقدم السوق المحلي مجموعة واسعة من مرافق المعالجة ، من بينها العديد من خزانات الصرف الصحي ذات الميزانية المحدودة للعطاء بدون ضخ.

يتم حساب هيكل التنظيف مع مراعاة مبادئ التنظيف لنوع متعدد المراحل. يمكن إجراء عملية التنقية عن طريق 3 غرف أو غرفتين.

جدول تصنيف وأسعار التصاميم الشعبية:

اسم كفاءة التنظيف ،٪ تفريغ وابل ، ل التكلفة ، فرك.
توباس 8 98 440 106900
ايكو جراند 5 98 250 73600
يونيلوس أسترا 3 98 150 66300
تريتون 98 500 48000
روستوك 90 250 26800
الخزان 1 70 600 34900
النمل الأبيض 70 400 73720

في بعض الحالات ، تجعل الظروف من الممكن إنشاء محطة معالجة من غرفة واحدة بمساحة 20-30 مترًا مربعًا ، والتي ستصبح أكثر كفاءة من خزان الصرف الصحي المكون من ثلاث غرف.

رسم تخطيطي لخزان للصرف الصحي من ثلاث غرف مع تهوية

الغرض من الكاميرات:

  • الأول مخصص للتراكم والفصل اللاحق لمياه الصرف الصحي إلى أجزاء ؛
  • الثاني - يؤدي وظيفة التنقية (هنا تحدث عملية التحلل والتنقية من المواد العضوية) ؛
  • والثالث يستخدم للترشيح النهائي وسحب السائل إلى الأرض.

باستثناء خزان مخرج الصرف ، يجب أن تكون جميع الغرف محكمة الإغلاق.

التفاصيل الدقيقة التي تحتاج إلى معرفتها

عند استخدام خزانات الصرف الصحي بدون ضخ ، من الضروري منع محتويات الخزانات من الوصول إلى السطح. للقيام بذلك ، اتبع هذه التوصيات:

  1. يجب أن تحتوي الخزانات التي لا تحتوي على نظام تصفية على قاع محكم الغلق.
  2. يجب ألا يتسرب السائل عبر جدران الحاويات.
  3. يجب تثبيت عناصر التوصيل بين الغرف بزاوية.
  4. يجب أن يحتوي الخزان الأول على أكبر حجم.
  5. لا تحفر الدبابات بعيدًا عن بعضها البعض. هذا يمكن أن يؤدي إلى انسداد الأنابيب المتصلة.
  6. بمرور الوقت ، تصبح عناصر الترشيح غرين ، مما يؤدي إلى الحاجة إلى استبدالها. يجب إزالة الحمأة مرة أو مرتين في السنة بجهاز برازي.

TD المعدات الهندسية لخزانات الصرف الصحي تفير

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

تقنيات الإنتاج والتشكيلة

  • للمنازل الخاصة. تم تصميم محطات المعالجة البيولوجية من مادة البولي بروبيلين لخط Tver-P لمستخدمي 2-36 ، اعتمادًا على أداء النظام ؛
  • للمجمعات السكنية. معدات التنظيف في علبة معدنية أو بوليمرية ذات سعة عالية لـ 30-1500 شخص.
  • لمخيمات التحول. إصدار الحاوية Tver-S لـ 6-1000 شخص ؛
  • في تصميم وحدات الكتل. تصميمات معيارية Tver-BM مع تعديل مرن لمعدل تدفق مياه الصرف من خلال تغيير عدد الوحدات المتصلة ؛
  • لمدافن النفايات. محطات Tver-MSW المتخصصة في تصميم الحاويات لمعالجة مياه الصرف الصحي العميقة لمدافن النفايات الصلبة البلدية.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

جميع نماذج أنظمة المعالجة Tver عبارة عن منشآت متقلبة للإقامة الموسمية أو الدائمة. يستخدم البولي بروبلين بسمك 5 مم كمادة لجدران الحاويات. يتم توفير صلابة التصميم مع تقوية الأضلاع والأقسام الداخلية.

خصائص خزانات الصرف الصحي الشهيرة من TD "المعدات الهندسية"
نموذج تفير 1P *
ظروف التشغيل للاستخدام الدائم من قبل عائلة مكونة من 4-6 أشخاص. يمكن تركيبها تحت أي ظروف أرضية.
وصف قصير محطة معالجة بيولوجية مكونة من 6 غرف بالمفاعلات اللاهوائية والهوائية. نسخة أفقية مع فتحتين للخدمة. يمكن تصريف المياه العادمة المعالجة في الأرض أو الخندق.
مادة مادة البولي بروبيلين بسمك 5 مم
الحجم ، L × W × H أو D × L ، مم 2450×1100×1670
استهلاك الكهرباء ، وات / ساعة 38
الوزن ، كجم 150
السعر ، فرك. 103800

* هناك 7 تعديلات أخرى لهذه المحطة ، على سبيل المثال ، النموذج الذي يحتوي على مؤشر PN به حجرة مضخة مع مضخة غاطسة للتزويد القسري لمياه الصرف الصحي المعالجة.

يوفر الفيديو أدناه معلومات مفصلة حول تركيب خزان للصرف الصحي Tver-0.75 PN. يشرح ممثل الشركة في منشأة حقيقية هيكل النظام ودور كل عنصر من عناصره. تم وصف صيانة المحطة بالتفصيل. إذا كنت تفكر في شراء هذا النموذج ، فتأكد من إطلاعك عليه!

الاستنتاجات: لا تقدم دار التجارة "المعدات الهندسية" مجموعة واسعة من الأنظمة للمنازل الريفية. قام الرجال للتو بتصميم نموذج يعمل بشكل جيد ووسعوا نطاقه. اتضح أنها ليست أكثر محطات تنقية المياه إحكاما بسعر متوسط. الشيء الرئيسي هو أنه يعمل ، أليس كذلك؟

مخطط خزان الصرف الصحي بيديك من حلقات لمنطقة الضواحي

الحلقات الخرسانية هي المادة الأكثر شيوعًا لبناء خزان للصرف الصحي.

مزايا هذه الطريقة:

  • مستوى عال من الضيق
  • نظام التثبيت السريع
  • قوة؛
  • متانة.

يتم تحديد قطر الحلقات مع مراعاة الحجم المطلوب لمحطة المعالجة. الحد الأقصى المسموح به لعدد الحلقات لغرفة واحدة هو 4.

رسم تخطيطي لخزان الصرف الصحي مصنوع من حلقات خرسانية بيديك

عيوب الطريقة:

  • تكاليف بناء عالية
  • الصعوبات أثناء التثبيت (مشكلة توصيل الكاميرات ببعضها البعض) ؛
  • الأحجام محدودة للغاية ؛
  • الحاجة إلى معدات متخصصة.

بعد تنظيم الحفر. يتم تحضير الجزء السفلي لغرف التخزين. يتم صب الخرسانة في هذه المنطقة. يتم توفير أعمال تحضيرية أخرى لبئر المرشح. تتطلب خصوصية هذه الغرفة تنفيذ وسادة من الحجر المسحوق في الأسفل.

تركيب خزان للصرف الصحي من ثلاث غرف من حلقات الخرسانة المسلحة

يتم تركيب الحلقات الخرسانية واحدة تلو الأخرى. في هذه المرحلة ، من الضروري مراعاة توريد نظام الأنابيب إلى الآبار

من المهم حساب قطر وزاوية المنحدر بعناية.

الغرف مغلقة من الداخل والخارج. للقيام بذلك ، يوصى باستخدام مواد الطلاء الحديثة وملاط الأسمنت ومواد العزل المائي من النوع المبني. بعد ذلك ، تغفو الحفر.

أبعاد الحلقات الخرسانية المسلحة لخزان الصرف الصحي

استنتاج

عملية التخلص من الحمأة بسيطة للغاية ، ولا تتطلب أن يكون لدى المستهلك معرفة خاصة. ما فائدة خزانات الصرف الصحي غير المتطايرة أيضًا؟ بناءً على المراجعات ، يمكن استخدام الحمأة التي تتم معالجتها أثناء تشغيلها كسماد.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

كان أسلافنا ينامون بشكل مختلف عن نومنا. ما الذي نفعله بشكل خاطئ؟ من الصعب تصديق ذلك ، لكن العلماء والعديد من المؤرخين يميلون إلى الاعتقاد بأن الإنسان المعاصر ينام بطريقة مختلفة تمامًا عن أسلافه القدامى. في البداية.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

أخطاء فيلم لا تغتفر ربما لم تلاحظها أبدًا ربما يكون هناك عدد قليل جدًا من الأشخاص الذين لا يحبون مشاهدة الأفلام. ومع ذلك ، حتى في أفضل السينما هناك أخطاء يمكن أن يلاحظها المشاهد.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

هذه الأشياء العشرة الصغيرة التي يلاحظها الرجل دائمًا في المرأة هل تعتقد أن رجلك لا يعرف شيئًا عن علم النفس الأنثوي؟ هذا ليس صحيحا. لن يختبئ أي تافه واحد من أنظار الشريك الذي يحبك. وهنا 10 أشياء.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

كيف تبدو أصغر سنًا: أفضل قصات شعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

10 أطفال مشهورين رائعين يبدون مختلفين تمامًا اليوم يمر الوقت ويومًا ما يصبح المشاهير الصغار بالغين لا يمكن التعرف عليهم الفتيان والفتيات الجميلات يتحولن إلى ق.

خزان صرف صحي للسكن الصيفي بدون ضخ و روائح

ماذا يقول شكل أنفك عن شخصيتك؟ يعتقد العديد من الخبراء أن النظر إلى الأنف يمكن أن يخبرنا كثيرًا عن شخصية الشخص.

لذلك ، في الاجتماع الأول ، الانتباه إلى الأنف غير مألوف

كهرباء

السباكة

تدفئة
