أي مخطط تدفئة لمنزل من طابق واحد يلبي احتياجات المالك

تدفئة أرضية وقاعدة

تسمح لك أنابيب الماء الساخن الموضوعة في الأرضية بخطوة محسوبة بتسخين المبنى بالتساوي مع كامل سطح غطاء الأرضية. من كل دائرة تسخين ، لا يتجاوز طولها 100 متر ، تتلاقى الوصلات مع مجمّع مع وحدة خلط توفر تدفق الناقل الحراري المطلوب ودرجة حرارته داخل + 35 درجة ... + 45 درجة مئوية (الحد الأقصى + 55 درجة مئوية) ). يتم تشغيل المجمع مباشرة من المرجل من خلال فرع واحد ويتحكم في التدفئة على طابقين في نفس الوقت. الجانب الإيجابي للأرضية الدافئة:

• تدفئة موحدة لمساحة الغرف ؛
• التدفئة مريحة للناس ، لأن التدفئة تأتي من الأسفل ؛
• درجة حرارة الماء المنخفضة توفر ما يصل إلى 15٪ من الطاقة ؛
• أي مستوى من أتمتة النظام ممكن - التشغيل من أجهزة التحكم في درجة الحرارة أو مستشعرات الطقس أو وفقًا لبرنامج مضمن في وحدة التحكم ؛
• يمكن التحكم في النظام المزود بوحدة التحكم من مسافة بعيدة - عبر اتصال GSM أو الإنترنت.

يتم إدخال أنظمة تحكم أوتوماتيكية مماثلة في دائرة التجميع لمنزل من طابقين. عيب التدفئة تحت الأرضية هو التكلفة العالية للمواد وأعمال التركيب ، والتي يصعب القيام بها بمفردك.

تعتبر حواف التسخين خيارًا مناسبًا لأي منزل خاص ، وليس منزلًا من طابقين فقط. هذه السخانات على شكل قواعد كبيرة عبارة عن مسخنات نحاسية أو ألومنيوم متصلة في مخطط ثنائي الأنابيب. إنهم يطوقون المبنى على طول المحيط ، ويقومون بتسخين الهواء من جميع الجهات. تسخين اللوح الخشبي سهل التركيب ويلبي جميع متطلبات التصميم الداخلي.

خيارات تسخين الأسلاك

1. نظام الشعاع

هذا خط أنابيب به فتحات مدمجة وصمامات خانقة بالقرب من كل منفذ. تحتوي كل بطارية على زوج من الأنابيب يأتي من كل منفذ. يتم تنظيم الحرارة بسهولة تامة ، ولكن تظهر المضاعفات أثناء التثبيت: من الضروري إخفاء عشرات الأنابيب في أرضية خرسانية أو تحت جدران زائفة.

مخطط جامع (مشع) لتدفئة منزل من طابق واحد:

سيؤدي تركيب مثل هذا النظام إلى مبلغ دائري. لكنها الأكثر كفاءة من حيث توفير الحرارة.

2. مخطط تسخين ثنائي الأنابيب

في جميع أنحاء المنزل ، على طول المحيط أو تحت الأرض ، يمتد خطان من الأنابيب - الإمداد والعودة. البطاريات ووحدات لفائف المروحة والحمل الحراري - كل هذا يلعب دور وصلات العبور ويخلق ما يشبه دائرة القصر. يدور الماء من البطارية القريبة إلى البطارية البعيدة. لذلك ، فإن صمامات الخانق ستحد من مرور الماء الساخن عبر البطاريات. للحصول على حرارة موحدة في كل غرفة ، يجب أن يكون النظام متوازنًا بدقة.

مخطط تدفئة من أنبوبين لمنزل من طابق واحد:

• ارتفاع استهلاك الأنابيب والمواد ؛
• بدون موازنة تتجمد الأنابيب والبطاريات.

3. مخطط تدفئة المنزل من أنبوب واحد

يعتبر أبسط. في بعض الأحيان يطلق عليه ، بالطريقة القديمة ، "لينينغراد". عند تثبيت مثل هذا النظام ، يتم وضع أنبوب 25-32-40 مم حول محيط المنزل بأكمله وفي جميع المباني السكنية. لماذا هو ضروري في غرف المعيشة؟ الأمر بسيط: الحرارة الشاردة التي يطلقها الأنبوب ستسخن الغرفة بأكملها أيضًا.

مخطط تدفئة من أنبوب واحد لمنزل من طابق واحد:

أو هنا مخطط التدفئة لمنزل خاص من طابق واحد في إصدار دائرة واحدة:

يتم قطع المشعات والحمل الحراري من أجل الاسترجاع ، ولكن باستخدام أنبوب عشرين. يتم تركيب صمامات وصمامات الخانق على جميع المستلزمات. السابق يعادل درجة الحرارة ، بينما يطلق الآخرون الهواء. إذا لم تكن هناك صمامات (صنابير) ، فإن الماء سيجبر الهواء على الجزء العلوي من عنصر التسخين. وهذا بدوره يقلل من كمية الحرارة المنبعثة.

• عمليا لا تضيع الحرارة ؛
• بساطة وسرعة أعمال التركيب ؛
• استخدام اقتصادي
• في حالة عدم وجود الكهرباء ، وإيقاف تشغيل مضخة الدورة الدموية ، لن تتوقف حركة الماء ؛
• مواد التوفير.

إذن ما نوع نظام التدفئة الذي يجب اختياره في منزل من طابق واحد؟ يمكننا أن نلاحظ حقيقة واحدة فقط ، ولكنها مهمة ستؤثر على اختيارك - القدرة على تثبيت أي من المخططات المدرجة في منازل وأكواخ من طابق واحد: شعاع ، أنبوب واحد ، أنبوبان ، كهربائي ، هواء ، وحتى نظام "قاع الماء".

لم نذكر الثلاثة الأخيرة ، لكنها شائعة أيضًا. النظام الأخير ("الأرضية الدافئة") كان يستخدم فقط في حمامات البخار قبل عامين ، ولكن اليوم يشار إليه على أنه نوع كامل من أنظمة التدفئة التي توفر الحرارة بشكل كامل للمنزل كله.

الأسباب التي أدت إلى اختيار نظام معين تشمل مساحة المنزل ، وطول الإقامة (دائمة أو مؤقتة) ، وما هو مبني المنزل (طوب أو كتلة أو عارضة خشبية).

نصائح لتقليل تكاليف التدفئة

بالإضافة إلى تحديث منشآت التدفئة المستقلة ، يمكن اتخاذ عدد من الإجراءات ، والتي ستؤدي نتيجتها إلى انخفاض تكاليف التشغيل الحالية ودفع تكاليف الإسكان والخدمات المجتمعية. بالنظر إلى المخطط المحدد لنظام التدفئة في خروتشوف ، فإن تركيب عدادات الحرارة في الشقة غير عملي. وذلك لعدم وجود الناهض المركزي أي. حتى بالنسبة للشقة المكونة من غرفة واحدة ، سيتعين عليك تثبيت ثلاثة عدادات على الأقل - في الحمام وفي المطبخ وفي غرفة المعيشة.

يمكن أن تتراوح التكلفة الإجمالية لتركيب جهاز واحد من 25 إلى 30 ألف روبل. المخرج من هذا الموقف هو تثبيت عداد منزلي مشترك. سيأخذ في الاعتبار كمية الطاقة الحرارية المستهلكة للمبنى بأكمله. لحسن الحظ ، فإن المخطط المركزي ، المميز لجميع أنواع تسخين خروتشوف ، يسمح بذلك. كوظيفة إضافية ، يمكن توفير وضع لضبط إمداد المبرد حسب درجة الحرارة الخارجية.

بالنسبة لدائرة التدفئة المركزية لمبنى خروتشوف المكون من خمسة طوابق ، يمكنك تثبيت رافع موازنة. ستؤدي وظائف توزيع المبرد بالتساوي على جميع طوابق المنزل. ومع ذلك ، ما هو المشروع الذي يتم تنفيذه فقط بالاتفاق مع مكتب الإسكان ، لأنه ينتمي إلى فئة تغيير مبدأ توفير الماء الساخن.

إذا تم تركيب أنابيب ومشعات فولاذية قديمة في المنزل ، فمن المستحسن إجراء التنظيف الكيميائي والميكانيكي الدوري. قبل ذلك ، يجب على الاشتراكيين أن يدرسوا بعناية مخطط التدفئة لمنزل خروتشوف المكون من خمسة طوابق من أجل وضع خطة عمل. ينصح بتنظيف شقق الطوابق العليا. نتيجة لذلك ، ستتحسن نفاذية المبرد عبر الأنابيب والمشعات.

تم توفير بعض مخططات أنظمة التدفئة في خروتشوف وترتيبها للتركيب الخفي للمشعات. طريقة التثبيت هذه فعالة فقط إذا كانت الجدران الخارجية معزولة.

كنوع بديل للتدفئة ، يمكنك مشاهدة الفيديو حول تركيب عناصر التسخين الكهربائي في المشعات.

التدفئة الذاتية جيدة لمن يمتلكونها. لكن باقي المستأجرين يدفعون مقابل تدفئة مناطق الاستخدام المشتركة وتعمل الرافعات المشتركة في شقق ذات تدفئة ذاتية وتدفئتها. لذلك ، فهي لا تشمل التدفئة خلال أشهر الخريف والربيع. بالإضافة إلى ذلك ، يتم تسخين صندوق المنزل بالكامل من التدفئة العامة. تكلفة التدفئة للتدفئة المستقلة أقل بـ 10 مرات. هناك سرقة للحرارة مسموح بها من فوق.

خلال الأشهر الماضية كانت تكاليف التدفئة (بسعر 1621.95) 1829.34 - 16 نوفمبر ، 2414.69 - 16 ديسمبر ، 2656.10 - 17 يناير ، 2895.22 - 17 فبراير. لماذا؟ نوع من التدفئة الفردية في المنزل في Polyustrovskiy العلاقات العامة dom11؟ خلال هذه الفترة ، لم يكن هناك تدفئة على الإطلاق بسبب الحوادث لعدة أيام. مثال على منزل قريب آخر: (القاعدة 1621.95) 634.41 - 16 نوفمبر ، 1305.33 - 16 ديسمبر ، 1224.12 - 17 يناير ، 1207.1 - 17 فبراير. الحقيقة هي أنهم يعاملون الناس بحسن نية ويعيدون حساب جميع الخسائر ، ويجرون محادثات مع غير دافعين ، ويقاضون ، ويسحبون الأموال من تعويضات غير دافعيها ، ولا يبددون الديون على المستأجرين الضميريين.

أنواع مشعات تدفئة المباني السكنية

في المباني متعددة الطوابق ، لا توجد قاعدة واحدة تسمح باستخدام نوع معين من المبرد ، وبالتالي فإن الاختيار ليس محدودًا بشكل خاص.مخطط التدفئة لمبنى متعدد الطوابق متعدد الاستخدامات وله توازن جيد بين درجة الحرارة والضغط.

تشمل النماذج الرئيسية للمشعات المستخدمة في الشقق الأجهزة التالية:

1. بطاريات من الحديد الزهر. كثيرا ما تستخدم حتى في أكثر المباني حداثة. إنها رخيصة وسهلة التركيب: كقاعدة عامة ، يقوم أصحاب الشقق بتثبيت هذا النوع من المبرد بأنفسهم.
2. سخانات الصلب. هذا الخيار هو استمرار منطقي لتطوير أجهزة التدفئة الجديدة. كونها أكثر حداثة ، تُظهر ألواح التسخين الفولاذية صفات جمالية جيدة ، وهي موثوقة وعملية تمامًا. مدمج جيدًا مع العناصر المنظمة لنظام التدفئة. يتفق الخبراء على أن البطاريات الفولاذية هي التي يمكن تسميتها بالمثالية عند استخدامها في الشقق.
3. بطاريات ألمنيوم وبطاريات ثنائية المعدن. تحظى المنتجات المصنوعة من الألمنيوم بتقدير كبير من قبل أصحاب المنازل والشقق الخاصة. تتمتع بطاريات الألمنيوم بأفضل أداء مقارنة بالخيارات السابقة: البيانات الخارجية الممتازة والوزن الخفيف والاكتناز جنبًا إلى جنب تمامًا مع الأداء العالي. العيب الوحيد لهذه الأجهزة ، والذي غالبًا ما يخيف المشترين ، هو التكلفة العالية. ومع ذلك ، لا ينصح الخبراء بالتوفير في التدفئة ويعتقدون أن مثل هذا الاستثمار سيؤتي ثماره بسرعة كبيرة.

استنتاج

يعتمد الاختيار الصحيح للبطاريات لنظام التدفئة المركزي على مؤشرات الأداء المتأصلة في المبرد في المنطقة. من خلال معرفة معدل تبريد المبرد واتجاه حركته ، يمكن حساب العدد المطلوب من أقسام المبرد وأبعاده والمواد. لا تنس أنه عند استبدال أجهزة التدفئة ، من الضروري اتباع جميع القواعد ، لأن انتهاكها يمكن أن يؤدي إلى عيوب في النظام ، ومن ثم لن تؤدي التدفئة في جدار لوحة المنزل وظائفها (اقرأ: "التدفئة أنابيب في الحائط ").

لا يُنصح أيضًا بإجراء أعمال الإصلاح في نظام التدفئة في مبنى سكني بنفسك ، خاصةً إذا كان يتم تسخينه في جدران منزل لوحة: تدل الممارسة على أن سكان المنازل ، دون أن يكون لديهم المعرفة المناسبة ، قادرون للتخلص من عنصر مهم من النظام ، معتبرا أنه غير ضروري. تُظهر أنظمة التدفئة المركزية صفات جيدة ، ولكن يجب صيانتها باستمرار من أجل العمل ، ولهذا تحتاج إلى مراقبة العديد من المؤشرات ، بما في ذلك العزل الحراري وتآكل المعدات والاستبدال المنتظم للعناصر المستهلكة.

الأنابيب في مبنى متعدد الطوابق

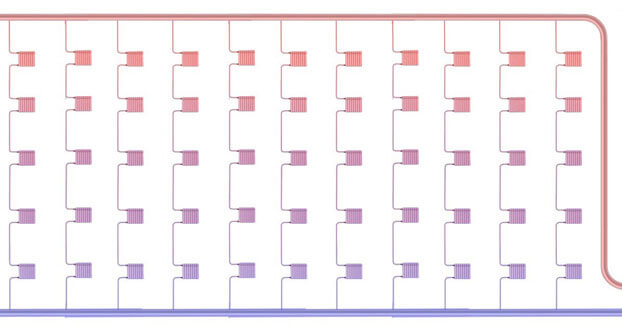

كقاعدة عامة ، في المباني متعددة الطوابق ، يتم استخدام مخطط الأسلاك أحادي الأنبوب مع ملء علوي أو سفلي. يمكن أن يختلف موقع الأنابيب الأمامية والعودة اعتمادًا على العديد من العوامل ، بما في ذلك حتى المنطقة التي يقع فيها المبنى. على سبيل المثال ، سيكون مخطط التدفئة في مبنى مكون من خمسة طوابق مختلفًا هيكليًا عن التدفئة في المباني المكونة من ثلاثة طوابق.

عند تصميم نظام التدفئة ، يتم أخذ كل هذه العوامل في الاعتبار ، ويتم إنشاء المخطط الأكثر نجاحًا والذي يسمح لك بإحضار جميع المعلمات إلى الحد الأقصى. قد يتضمن المشروع خيارات مختلفة لملء المبرد: من الأسفل إلى الأعلى أو العكس. في المنازل الفردية ، يتم تثبيت رافعات عالمية ، والتي تضمن دوران حركة المبرد.

أخطاء التثبيت الشائعة

أعلاه توجد مخططات "لينينغراد" للدوائر الأرضية الأفقية أحادية الأنبوب مع مشعات متصلة بخط مشترك بواسطة محملتين. يتدفق جزء فقط من الحجم الكلي لسائل التبريد المتداول في الدائرة عبر كل جهاز. من الممكن مواجهة اتصال خاطئ بدون أنبوب رئيسي (انظر مخطط الطابق الأول في الشكل أدناه).

أنواع توصيل المشعات في الدوائر الأفقية أحادية الأنبوب.

طريقة توصيل مشعات التدفئة رخيصة للغاية. لكل مشعاع ، يوجد أحد التركيبات المناسبة لتوصيل أنبوب بلاستيكي معدني Du20 أو Du25 وقسم أنبوب بين الأجهزة المجاورة. لا يمكن أن يكون أرخص. لكن الانتقام من الرخص هو الأداء الضعيف لنصف المشعات. يتم تسخين أولهما (في اتجاه حركة المبرد) إلى درجة حرارة 55 درجة مئوية ، والأخير عند N = 6-8 تسخين حتى 35 درجة مئوية فقط ، لأن المبرد يمر عبر المشعات ، يبرد فيها بشكل مكثف.

خيار الجاذبية

مخطط تسخين الجاذبية. انقر على الصورة للتكبير.

إنها الأبسط والأكثر بدائية. لذلك ، فإن مثل هذا النظام رخيص الثمن ولا يصعب تنفيذه ، حيث يتم تنفيذه اعتمادًا على تصميم السكن. ولكن هنا تكمن عيوبها ، فهي عبارة عن أنبوب معدني كبير متصل بالغلاية ويمر في جميع أنحاء المنزل (وهذا شرط أساسي) ، يتدفق من خلاله المبرد.

عيب مثل هذا المخطط هو الحاجة إلى أنابيب ضخمة ذات مقطع عرضي كبير في القطر ، لأن تركيب أرق أو إضافة بطاريات إلى النظام يؤدي إلى انخفاض في كفاءة التدفئة بسبب انخفاض تدفق المياه معدل. من أجل زيادة كفاءة نظام التدفئة هذا ، لم يتم تركيب أنبوب واحد بل أنبوبين في المنزل ، مما يسبب إزعاجًا أكبر للسكان.

نظام تدفئة منزل من طابقين مع دوران طبيعي

يعرف مالكو منازلهم الريفية أن تدفئة المنزل مهمة قصوى ومكلفة ، ولكن يتم تسهيل ذلك من خلال حقيقة أن جميع مخططات التدفئة الحالية تقريبًا يمكن تكرارها من تلقاء نفسها دون اللجوء إلى الخدمات المدفوعة للمهنيين

لا يهم المنزل المكون من طابق أو طابقين ، لأنه من حيث تكاليف المشتريات والعمالة ، لن تزيد المؤشرات مرتين ، ولكن أقل. إن تنفيذ مخطط تسخين مع دوران طبيعي (يُطلق عليه في الحياة اليومية ببساطة "الجاذبية" أو "الفيزياء") ، والذي لا يتضمن تضمين مضخة الدورة الدموية والتجهيزات ذات الصلة ، سيساعد على توفير المزيد قليلاً.

علاوة على ذلك ، تم تشغيل الدائرة لعقود ، وخلال هذا الوقت لم تظهر أي أعطال ، لأنها تتكون من عدد أدنى من العقد والأجزاء.

في أي منازل يكون من المربح تركيب أنظمة ضخ أحادية الأنابيب

يعد تقليل طول أنابيب التدفئة بالنسبة لمخططات الأنبوبين متأصلًا في المباني السكنية متعددة الطوابق والمباني الصناعية (ورش العمل والمستودعات) ، والتي تتميز بأطوال دوائر التدفئة لمئات الأمتار. إن استخدام "أنبوب واحد" فيها يوفر حقًا أنابيب التدفئة. يفسر الاستخدام الواسع النطاق في البناء الفردي بسوء فهم نسبة التكلفة إلى الفائدة الحقيقية لهذا النوع من التدفئة من قبل العملاء وممارسي التدفئة.

في المنازل الصغيرة المكونة من طابقين والتي تبلغ مساحتها حوالي 100 متر مربع (50 مترًا مربعًا - الطابق الأول ، 50 مترًا مربعًا - الثانية) ، غالبًا ما يتم تركيب "أنبوب واحد" ، والذي يعمل بشكل جيد مع دوائر قصيرة تحتوي على 4-5 سخانات. المنازل الكبيرة التي تحتوي على العديد من المشعات ليست مناسبة تمامًا لمخططات الأنابيب المفردة ، على الرغم من أن الكائنات التي تحتوي على عشرات البطاريات في دائرة مكونة من طابقين تعمل ، كما هو الحال في مخطط الأنبوب الأحادي الأفقي الرأسي المختلط الموضح أدناه.

نظام أحادي الأنبوب مختلط (رأسي - أفقي).

ميزات تدفئة شقة في مبنى متعدد الطوابق

بعد قراءة التعليمات الخاصة بمخطط التدفئة لمبنى متعدد الطوابق بعناية ، يمكنك التأكد من مراعاة جميع القواعد والمتطلبات دون إخفاق.

يوفر مخطط نظام التدفئة في مبنى سكني تركيبه المناسب ، والذي بفضله يمكن تحقيق درجة الحرارة والرطوبة.

في عملية تصميم مخطط التدفئة هذا ، يجب دعوة متخصصين مؤهلين تأهيلا عاليا والذين سيكونون قادرين على حساب جميع الجوانب اللازمة للعمل نوعيا.يجب عليهم أيضًا التأكد من الحفاظ على ضغط موحد لسائل التبريد في الأنابيب. يجب أن يكون هذا الضغط هو نفسه في كل من الطابق الأول والأخير.

تتجلى السمة الرئيسية لنظام التدفئة الحديث للمبنى متعدد الطوابق في العمل على المياه شديدة السخونة. يأتي سائل التبريد هذا من CHP وله درجة حرارة عالية جدًا - 150 درجة مئوية مع ضغط يصل إلى 10 أجواء. يتكون البخار في الأنابيب نتيجة ارتفاع الضغط فيها بشكل كبير ، مما يساهم أيضًا في نقل المياه الساخنة إلى آخر منازل المبنى الشاهق. أيضًا ، يفترض مخطط التدفئة لمنزل اللوحة درجة حرارة عودة كبيرة تبلغ 70 درجة مئوية. في المواسم الدافئة والباردة ، يمكن أن تختلف درجة حرارة الماء بشكل كبير ، لذا فإن القيم الدقيقة ستعتمد فقط على خصائص البيئة.

كما تعلم ، تصل درجة حرارة سائل التبريد في الأنابيب المثبتة في مبنى متعدد الطوابق إلى 130 درجة مئوية. لكن مثل هذه البطاريات الساخنة في الشقق الحديثة غير موجودة ، وكل ذلك بسبب حقيقة أن هناك خط إمداد يمر من خلاله الماء الساخن ، والخط متصل بخط الإرجاع باستخدام وصلة مرور خاصة تسمى "عقدة المصعد".

يحتوي هذا المخطط على العديد من الميزات ، حيث تم تصميم هذه العقدة لأداء وظائف معينة. يجب أن يدخل المبرد ذو درجة الحرارة المرتفعة إلى وحدة المصعد ، والتي تؤدي الوظيفة الرئيسية للتبادل الحراري. يصل الماء إلى درجة حرارة عالية وبمساعدة الضغط العالي يمر عبر المصعد لحقن المبرد من العودة. في موازاة ذلك ، يتم توفير المياه أيضًا من خط الأنابيب لإعادة التدوير ، والذي يحدث في نظام التدفئة.

يعتبر مخطط التدفئة هذا لمبنى مكون من 5 طوابق هو الأكثر كفاءة ، لذلك يتم تثبيته بنشاط في المباني الحديثة متعددة الطوابق.

هكذا تبدو التدفئة في مبنى سكني ، حيث ينص مخططها على وجود وحدة مصعد. يمكنك أن ترى فيه العديد من الصمامات التي تلعب دورًا مهمًا في التدفئة وإمداد الحرارة المنتظم.

عند تركيب التدفئة في مبنى سكني ، يجب أن ينص المخطط أيضًا على وجود مثل هذه الصمامات في جميع النقاط الممكنة بحيث يمكن في حالة وقوع حادث إيقاف تدفق الماء الساخن أو تقليل الضغط. يتم تسهيل ذلك أيضًا من خلال العديد من المجمعات والمعدات الأخرى التي تعمل في الوضع التلقائي. لذلك ، توفر هذه التقنية أداء تسخين أكبر وكفاءة إمدادها للطوابق الأخيرة.

اعتمادًا على هذه الجوانب ، يمكن توفير المبرد من الأعلى إلى الأسفل ومن الأسفل إلى الأعلى. تحتوي بعض المنازل على رافعات خاصة تعمل كمورد للمياه الساخنة حتى أعلى وأسفل. لذلك ، في العديد من الشقق ، يتم تثبيت بطاريات من الحديد الزهر ، وهي مقاومة للغاية لدرجات الحرارة القصوى.

في أي منازل يكون تدفق الجاذبية أحادي الأنبوب مفيدًا؟

ليس فقط في مبنى مكون من 3 طوابق. المبرد "التدفق الذاتي" يتحرك "كسول". إن الفرق الحالي البالغ 20 كجم في وزن طن من الماء الساخن والبارد لن يخلق فرق ضغط كافٍ بين "الإمداد والعودة" للحركة المكثفة عبر الأنابيب والبطاريات.

في المنزل المكون من طابقين ، سيعمل "تدفق الجاذبية" بشكل جيد ، ولكن يجب أن يكون الطابق الثاني كاملًا ، مع علية تسمح لك بتثبيت خزان التمدد. من المرجل في الطابق السفلي (الحفرة) إلى الخزان يوجد رافع إمداد رأسي رئيسي. ما يسمى ب. "السرير" ، التهرب. من "المتسكع" أنزل الناهضون إلى مشعات الطوابق. يشبه هذا النظام الرأسي ، الموضح في الشكل أدناه ، جهاز التدفئة لمبنى متعدد الطوابق.

نظام رأسي ذو جاذبية أحادية لمبنى مكون من طابقين.

الطابق الثاني في العلية من منزلك ، والذي يحتوي على نوافذ في السقف (جدران منخفضة) يجعل من الصعب تركيب نظام الجاذبية. العلية لا تشمل تركيب خزان التمدد المفتوح المملوء بمانع التجمد.سيوفر الخزان المحكم مع أنبوب خروج الغاز إلى الخارج اليوم ، مما يؤدي إلى زيادة التكاليف.

الأنابيب المائلة - "الأسرة" لا تتناسب جيدًا مع مساحة العلية ، ويمكنها عبور فتحات النوافذ ، مما يؤدي إلى إفساد الجزء الداخلي للغرفة.

يعتبر "Samotek" أكثر ملاءمة للمنازل المكونة من طابق واحد في المناطق التي تتميز بإمداد طاقة غير موثوق به.

نوع مغلق

يتم استخدام نظام مغلق من دوران المبرد الخالي بنجاح لتدفئة منزل من طابق واحد وطابقين. وهي تعمل على النحو التالي:

• عندما يتمدد المبرد ، يتم إزاحة السائل الزائد من دائرة التسخين ؛
• يدخل السائل إلى خزان تمدد من النوع الغشائي - وهو عبارة عن حاوية مغلقة بغشاء مرن يفصل بين الجزء المخصص لسائل التبريد وقسم الخزان المملوء بالهواء أو النيتروجين ؛
• يمتد السائل المسخن الغشاء ، ويضغط الغاز في القسم الثاني من الخزان ، وعندما يبرد المبرد ، يتمدد الغاز ويدفع السائل مرة أخرى إلى النظام ، ونتيجة لذلك تظل دائرة الماء ممتلئة باستمرار.

يقلل تركيب خزان غشائي في دائرة تسخين بالجاذبية من مخاطر تآكل العناصر المعدنية للنظام. لكن في روسيا ، نادرًا ما يتم استخدام مثل هذا الحل ، نظرًا لأن تكلفة الخزان الغشائي أعلى بعدة مرات من تكلفة شراء خزان مفتوح من النوع أو تصنيعه بشكل مستقل.

دائرة أنبوب واحد

إن نظام التسخين أحادي الأنبوب مع الدوران الطبيعي ليس فعالاً. إنه غير مناسب لتدفئة مباني المنزل المكون من طابقين ويستخدم في المباني المكونة من طابق واحد في منطقة صغيرة.

يمر المبرد عموديًا لأعلى عبر قسم التسريع من خط الأنابيب ، ثم يدخل الأنبوب ، مما يؤدي إلى خط أنابيب أفقي يربط مشعات التسخين في سلسلة. من المبرد الأقصى ، يعود المبرد المبرد مباشرة إلى المرجل.

مع مثل هذا المخطط لتوصيل أجهزة التسخين ، تنخفض درجة حرارة المشعات عندما تبتعد عن رافع الإمداد - وهذا عيب خطير في النظام. لزيادة الكفاءة ، يتم استخدام التجاوزات - فهي تربط أنبوب الإمداد مع وصلات العبور في تلك الأماكن التي يتم فيها توصيل المشعات. هذا يساهم في تدفئة أكثر اتساقًا للمباني.

تشمل مزايا نظام الأنبوب الواحد تصميمًا بسيطًا وتكاليف مالية قليلة لتركيبه. بالإضافة إلى ذلك ، لا يلزم تركيب الأنابيب أسفل السقف ، مما يؤدي إلى تفاقم الجزء الداخلي للغرفة.

نادراً ما يبرر المخطط الأفقي أحادي الأنبوب نفسه ، حتى مع الحسابات الدقيقة ، إلا إذا كنا نتحدث عن تدفئة غرفتين أو ثلاث غرف صغيرة في منزل من طابق واحد. في حالات أخرى ، يتم ترقيته بإضافة مضخة دورانية.

دائرة ثنائية الأنابيب

ميزات تصميم دائرة الجاذبية ثنائية الأنابيب:

• يتم تركيب أنابيب منفصلة للإمداد والعودة ؛
• يتم توصيل أنبوب الإمداد بكل جهاز تسخين من خلال منفذ مدخل منفصل ؛
• يتم توصيل أنبوب الإرجاع بكل جهاز تسخين على حدة.

يختلف نظام التسخين بالجاذبية ثنائي الأنابيب لمنزل خاص عن النظام أحادي الأنبوب من حيث أن جميع المشعات مزودة بسائل تبريد لم يكن لديه وقت ليبرد ، بسبب:

• يتم توزيع الحرارة في المنزل بالتساوي ؛
• لا يلزم زيادة عدد الأقسام في المبرد من أجل تحسين التدفئة ؛
• أسهل في تنظيم درجة الحرارة في النظام ؛
• لتركيب خط الأنابيب ، يلزم وجود أنابيب ذات قطر أصغر من الأنابيب ذات القطر الأحادي ؛
• لا توجد متطلبات صارمة لمراعاة المنحدر أثناء تثبيت عناصر النظام - بعض الانحرافات عن القيم المحسوبة ليست حرجة.

نظام التسخين ثنائي الأنابيب مع الأسلاك العلوية والسفلية سهل التركيب وفعال ، ويمكن استخدامه لتدفئة منزل من طابقين.

نوع التعبئة

يعتمد الدوران الطبيعي للمياه في نظام التدفئة على مبدأ تزويد المبرد من الغلاية إلى أجهزة التسخين.هناك ملامح مع التعبئة السفلية والعلوية.

يجعل الحشو السفلي من الممكن الاستغناء عن تركيب أنابيب عمودية عالية - يتم وضع الاتصالات على مستوى الأرض. هذا الخيار مناسب فقط للدوائر أحادية الأنبوب ويعتبر غير فعال دون تركيب مضخة دوران.

يعتبر الملء العلوي هو الخيار الأفضل ، نظرًا لأن أنبوب التوزيع الخاص بنظام الأنبوبين يقع أسفل السقف ويوفر إمدادًا نشطًا بمبرد ساخن لكل مشعاع ، حيث يذهب الماء المبرد إلى أنبوب الإرجاع الموجود على طول الأرض. بالنسبة لنظام الأنبوب الواحد ، يفضل أيضًا ملء النوع العلوي.

نظام تسخين ثنائي الأنابيب مع تعبئة علوية

أسباب قلة دوران المياه

في كثير من الأحيان ، يواجه مستخدمو المنازل المكونة من طابق واحد أو طابقين موقفًا حيث تبدأ السخانات في العمل بكفاءة أقل. إذا لم يكن هناك دوران في نظام التدفئة ، فقد تكون هناك أسباب لذلك.

يمكن أن يكون سبب نقص الدورة الدموية في نظام التدفئة هو:

• تلوث النظام. يجب شطف البطاريات بشكل دوري ، وإلا فقد يسد الهيكل فوق القطر بأكمله. إذا حدث هذا ، فسيتعين عليك تغيير الأنابيب.
• قطر الأنبوب صغير جدًا. وكلما كان قطر الأنابيب أصغر ، زادت المقاومة الهيدروليكية. يمكن أن يكون هذا أيضًا سببًا لعدم وجود دوران في المبرد ، أو أنه ضعيف جدًا.
• تهوية السخان. لحل هذه المشكلة ، تم تركيب رافعات Mayevsky.

في كثير من الأحيان ، في أنظمة الإمداد الحراري ذات الدوران الطبيعي ، يتم تثبيت مضخات من النوع الرطب بقوة تصل إلى 40-60 واط. يمكنك قراءة المزيد عن تشغيل المضخات الحرارية للتدفئة هنا. هذا هو أحد الخيارات لتحسين دوران المياه في نظام التدفئة في المنزل. بالإضافة إلى ذلك ، يمكن أن تساعد المضخات في توفير ما يصل إلى 25٪ من التكاليف.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية الغاز ذات الدائرة المزدوجة المثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

تدفئة إضافية في خروتشوف

جدار معزول في خروتشوف

ماذا تفعل إذا كانت درجة الحرارة في الشقة بعيدة عن المثالية ، حتى بعد تحسين العناصر واستبدالها. الخيار الأفضل هو التدفئة المستقلة في خروتشوف. ومع ذلك ، هذا ليس ممكنًا دائمًا - لا يُسمح بتركيب غلاية الغاز بسبب الضغط المنخفض في الخط أو بسبب قنوات المدخنة غير المناسبة.

ثم يبدؤون في تطوير طرق بديلة لزيادة درجة حرارة الغرفة. النقطة السلبية هي أن مخطط التدفئة لمنزل خروتشوف المكون من خمسة طوابق لا يوفر توصيل مشعات إضافية. هذا يمكن أن يؤدي إلى انخفاض الضغط في الأنابيب وفقدان كبير للحرارة للسكان الذين يعيشون في الأسفل. لتجنب اللحظات غير السارة ، يمكنك القيام بعدد من الإجراءات التي تساهم في توفير الطاقة في الشقة.

عزل الجدران الخارجية لخروتشوف

يوصى بتركيب طبقة عازلة للحرارة على الجدران الخارجية. سيساعد في تقليل فقد الحرارة ولن يؤثر على الحالة الحالية لنظام التدفئة في خروتشوف. من الضروري أيضًا استبدال النوافذ الخشبية القديمة بأخرى جديدة مصنوعة من PVC أو عوارض لاصقة.

يجب إيلاء اهتمام خاص لسمك النوافذ ذات الزجاج المزدوج. للحصول على عزل حراري فعال ، يجب ألا تقل هذه المعلمة عن 28 مم

أرضية دافئة في خروتشوف

نظام تدفئة تحت الأرضية

هذه إحدى أفضل الآليات لرفع درجة الحرارة في الشقة.يمكن تثبيته ليس فقط في الحمام والمطبخ ، ولكن أيضًا في أماكن المعيشة. من الأفضل اختيار نماذج تدفئة الأرضية بالأشعة تحت الحمراء ، لأن تركيبها يتطلب الحد الأدنى من الزيادة في سمك غطاء الأرضية. مخطط التدفئة خروتشوف غير مصمم لتوصيل أرضية ساخنة بالماء. يمكن أن يؤدي تركيبه إلى التشغيل غير السليم لدائرة التدفئة بأكملها في المنزل.

سخانات الشقة

يمكنهم حل مشكلة معدل تسخين الهواء في الشقة ولا يؤثرون على تشغيل نظام التدفئة الرئيسي للشقق في خروتشوف. إلى جانب السخانات الكهربائية التقليدية من الزيت والمحول ، أصبحت نماذج الأشعة تحت الحمراء شائعة جدًا. إنها لا تزيد درجة حرارة الهواء ، بل تزيد من درجة حرارة الأجسام ، مما يؤدي إلى تسخين سطحها. ومع ذلك ، فإن عيب هذه الأجهزة هو زيادة التكاليف المالية للكهرباء.

قبل توصيل السخانات ، من الضروري فحص الأسلاك. غالبًا ما يكون المقطع العرضي للسلك غير مصمم للأحمال الكبيرة. تم تصميم مخطط التدفئة لمبنى خروتشوف المكون من خمسة طوابق فقط لمبرد المياه. لذلك ، يوصى أولاً باستبداله ، فقط بعد ذلك قم بتركيب أجهزة كهربائية قوية.

الغرض ومبدأ تشغيل مجموعة المصعد

قيل أعلاه أن الماء في نظام التدفئة لمبنى متعدد الطوابق يتم تسخينه إلى 130 درجة. لكن المستهلكين لا يحتاجون إلى درجة حرارة كهذه ، وليس من المجدي إطلاقًا تسخين البطاريات إلى مثل هذه القيمة ، بغض النظر عن عدد الطوابق: لن يختلف نظام التدفئة لمبنى مكون من تسعة طوابق في هذه الحالة عن أي نظام آخر. يتم شرح كل شيء بكل بساطة: يتم استكمال إمداد التدفئة في المباني متعددة الطوابق بجهاز يدخل دائرة العودة ، والتي تسمى وحدة المصعد. ما معنى هذه العقدة ، وما هي الوظائف المنوطة بها؟

المبرد الذي يتم تسخينه إلى درجة حرارة عالية يدخل إلى مجموعة المصعد. والتي ، وفقًا لمبدأ عملها ، تشبه موزع الحاقن. بعد هذه العملية يقوم السائل بتبادل الحرارة. من خلال فوهة المصعد ، يخرج المبرد عالي الضغط عبر خط العودة. بالإضافة إلى ذلك ، من خلال نفس القناة ، يدخل السائل إلى نظام التسخين لإعادة التدوير. كل هذه العمليات معًا تجعل من الممكن خلط المبرد ، وإعادته إلى درجة الحرارة المثلى ، وهو ما يكفي لتدفئة جميع الشقق. يتيح لك استخدام وحدة المصعد في المخطط توفير تدفئة عالية الجودة في المباني الشاهقة ، بغض النظر عن عدد الطوابق.

ترتيب أنبوب واحد

يسهل أيضًا تجميع هذا الخيار وتثبيته ، بحيث يمكنك تثبيته بنفسك. إنه يكرر إلى حد كبير نظام الجاذبية ، ولكنه يختلف عنه في وجود مضخة الدوران - يوجد أيضًا أنبوب (ولكنه مجهز بالفعل بمشعات التدفئة) ، ومرجل ومضخة يمكن أن تكون منفصلة أو مدمجة في المرجل. إنها المضخة المسؤولة عن تدوير المياه في النظام.

Optimum هو نظام مغلق ، تصميمه خالي من خزان التمدد (منفصل) ، والذي يسهله وجود الغلايات ذات الخزانات المدمجة في السوق. هذا الحل يجعل من الممكن منع تكوين مراكز التآكل ، وهو أمر مهم للغاية إذا لم يكن هناك طلاء مضاد للتآكل على المعدن.

عمل نظام الجاذبية

مخطط التدفئة لمنزل خاص مع تداول طبيعي له العديد من المزايا:

• ليست هناك حاجة لشراء معدات باهظة الثمن ؛
• عدم التقلب (يتم اختيار وحدة مرجل مناسبة) ؛
• التثبيت سهل بأيديكم ؛
• الصيانة المتساهلة.

يتم ضمان الدوران في مثل هذا النظام من خلال حقيقة أن كثافة السائل تتناقص نتيجة للتدفئة (تصبح أخف وزناً) ، وأثناء التبريد ، تعود الكثافة إلى قيمتها الأصلية.

لا يوجد ضغط عمليًا في بنية الجاذبية - تُظهر الحسابات أن الضغط يساوي 1 جوًا لكل 10 أمتار من ضغط عمود الماء. وبالتالي ، فإن الضغط الهيدروستاتيكي في نظام التدفئة لمبنى من طابق واحد سيكون 0.5-0.7 ضغط جوي. وفي خط أنابيب منزل من طابقين - لن تتجاوز 1 أجهزة الصراف الآلي.

يحدث دوران الجاذبية بسبب التوسع وانخفاض كثافة المبرد المسخن - يرتفع على طول قسم التسريع العمودي ومن النقطة العليا يتحرك أسفل خط الأنابيب ، مثبتًا بمنحدر ويمر عبر أجهزة تسخين متصلة بالسلسلة ، في الطريق العودة إلى المرجل.

يتم توصيل خزان التمدد بخط الأنابيب بحركة الماء بالجاذبية - وهو خزان "فائض" المبرد ، والذي يتكون بسبب التمدد الحراري للسائل. يتم تركيب خزان العازلة (غشاء أو مفتوح) في الجزء العلوي من الدائرة على أنبوب الإمداد.

نظام الجاذبية الحرارية قادر على العمل في المجمع:

• مع سخان مياه غير مباشر. إذا تم تركيب المرجل في الجزء العلوي من النظام أسفل خزان التمدد ، فسيتم تنفيذ تسخين الماء الساخن بدون استخدام المعدات الكهربائية. إذا لم يكن هذا التثبيت ممكنًا ، فإن الغلاية مزودة بمضخة ويتم تركيب صمام فحص ، مما يمنع إعادة تدوير المبرد.
• مع تدفئة أرضية. يتم تثبيت مضخة دوران على الدائرة الموضوعة في الأرضية. أثناء انقطاع التيار الكهربائي المؤقت ، ستستمر تدفئة الغرفة بواسطة مشعاع مثبت على الحائط.

ميزات تصميم دائرة التدفئة

توجد صمامات مختلفة في دائرة التسخين خلف وحدة المصعد. لا يمكن الاستهانة بدورهم ، لأنهم يجعلون من الممكن تنظيم التدفئة في المداخل الفردية أو في المنزل بأكمله. في أغلب الأحيان ، يتم ضبط الصمامات يدويًا بواسطة موظفي شركة الإمداد الحراري ، إذا دعت الحاجة إلى ذلك.

في المباني الحديثة ، غالبًا ما تستخدم عناصر إضافية ، مثل المجمعات ومقاييس الحرارة للبطاريات وغيرها من المعدات. في السنوات الأخيرة ، تم تجهيز كل نظام تدفئة تقريبًا في المباني الشاهقة بأتمتة لتقليل التدخل البشري في تشغيل الهيكل (اقرأ: "أتمتة أنظمة التدفئة المعتمدة على الطقس - حول الأتمتة وأجهزة التحكم في الغلايات مع أمثلة"). تتيح جميع التفاصيل الموصوفة تحقيق أداء أفضل وزيادة الكفاءة وتمكين توزيع الطاقة الحرارية بشكل متساوٍ في جميع أنحاء الشقق.
