أنابيب البولي بروبلين

العملية التكنولوجية لحام PP

يعتمد لحام أنابيب البولي بروبلين على قدرة هذا النوع من البلاستيك على التليين عند تسخينه إلى درجة حرارة معينة ، والحصول على حالة مشابهة للبلاستيك الناعم. مع الاتصال الوثيق بين جزأين منصوبين ، تحدث عملية الاختراق المتبادل (الانتشار) للمواد ، مما يؤدي إلى اتصال قوي ، وهو ليس أدنى من المتانة بالنسبة للبنية الشاملة.

هناك طريقتان رئيسيتان لتوصيل أنابيب البولي بروبلين: بعقب ووصلة. في الخيار الأول ، يتم تسخين أطراف الأجزاء في نفس الوقت باستخدام مكواة لحام قرصية خاصة ، وبعد ذلك يتم توصيلها معًا ؛ تُستخدم هذه التقنية على نطاق واسع عند ربط الأنابيب ذات القطر الكبير في الإنشاءات الصناعية.

عند استخدامها في صناعة البناء لمد شبكات المياه والتدفئة لأنابيب البولي بروبلين ذات الأقطار الصغيرة (حتى 63 مم) ، فإن طريقة التراكب غير مناسبة تمامًا للأسباب التالية:

• يمكن تحقيق لحام أنابيب البولي بروبلين بقطر واحد فقط ؛
• بعد الالتحام ، يتم تشكيل خط التماس محدب داخل خط الأنابيب ، مما يقلل من المقطع العرضي لقناة المرور - وهذا يزيد بشكل كبير من المقاومة الهيدروليكية لخط أنابيب بقطر صغير ويقلل من كفاءة استخدامه ، ويزيد من احتمالية الانسداد.
• الاتصال لديه قوة أقل من أداة التوصيل.

تتمثل تقنية اللحام باستخدام أدوات التوصيل في استخدام قطعة انتقالية لربط الأنابيب (جزء من أنبوب PP تقليدي أحادي الطبقة) بقطر داخلي يتوافق مع القطر الخارجي لقطاعات الأنابيب المراد توصيلها. لتنفيذ العمل باستخدام مكواة لحام خاصة ، يتم تسخين السطح الخارجي للأنبوب وغطاء النقل الداخلي في وقت واحد ، وبعد ذلك يتم توصيل الأجزاء يدويًا بسرعة. يتم تنفيذ إجراء مماثل مع تسخين الغلاف والغمد الأنبوبي الخارجي مع الجزء الثاني الموصول. من الواضح أنه بعد الإدخال في أداة التوصيل ، يتم ربط نهايتي مقطعي الأنبوب تقريبًا من طرف إلى طرف بدون درز محدب ، وإذا تم استخدام محول بأقطار مختلفة ، فيمكن ربط خطوط الأنابيب من أي حجم.

أرز. 5 لحام الأنابيب البلاستيكية - عملية تكنولوجية

ما هي مدة خدمة أنابيب البولي بروبلين ، وما درجة الحرارة التي يمكن أن تتحملها

أثبتت أنابيب البولي بروبلين وجودها في أنظمة التدفئة. لقد أصبحوا بديلاً جيدًا لأنابيب التدفئة المعدنية.

لا تقل مدة خدمة أنابيب البولي بروبلين عن عمر خدمة الأنابيب المعدنية.

لا تخاف أنابيب PP من التآكل ، فهي مقاومة للمواد الكيميائية المستخدمة في الحياة اليومية ، بالإضافة إلى ذلك ، عندما يتجمد الماء ، فإنها لا تنهار. لذلك ، يمكن استخدام أنابيب البولي بروبلين في أنظمة التدفئة لمدة 25 عامًا ، وفي أنابيب المياه الباردة لمدة 50 عامًا تقريبًا.

يتم أيضًا ضمان قوة وموثوقية نظام إمداد المياه من مادة البولي بروبيلين من خلال طريقة توصيلها. يتم عن طريق اللحام. هذا يوفر الصلابة والقوة. أثناء التشغيل ، ليست هناك حاجة إلى إحكام ربط الوصلات باستمرار ، كما هو الحال مع خطوط الأنابيب المعدنية.

ما درجة الحرارة التي يمكن أن تتحملها أنابيب البولي بروبلين؟

لا يزال الكثير من الناس لا يثقون في أنابيب البولي بروبلين في أنظمة التدفئة. دعونا نرى ما هي درجة الحرارة التي يمكنهم تحملها ، وما هي مدة خدمة أنابيب البولي بروبلين وما إذا كان من الممكن استخدامها للتدفئة المنزلية.

يتم الحصول على المادة التي يتم أخذها لتصنيع الأنابيب عن طريق بلمرة البولي بروبلين بمشاركة محفزات معدنية. ينعم البولي بروبلين عند + 140 درجة مئوية ، وتذوب هذه المادة عند + 175 درجة مئوية.

يصبح من الواضح أن التعرض المطول لدرجة الحرارة العالية والضغط الزائد سيؤدي إلى تشوه خط الأنابيب.

يضمن المصنعون التشغيل الطبيعي لأنابيب البولي بروبلين في نظام التدفئة عند درجات حرارة تصل إلى +95 درجة مئوية. ولكن لا يزال هناك هامش أمان ، مما يسمح بزيادة قصيرة المدى في درجة حرارة المبرد إلى درجة حرارة + 140 درجة مئوية. لكن القفزات المتكررة في درجات الحرارة إلى هذه القيمة ستؤدي إلى تقليل عمر خط الأنابيب ، على الرغم من أنه لن يذوب نفسه.

عند شراء أنابيب البولي بروبلين ، عليك الانتباه إلى علاماتها. بالنسبة لنظام إمداد الماء البارد ، يتم استخدام الأنابيب المصنوعة من مادة البولي بروبيلين PN10 إلى PN25

يمكن استخدام أنابيب PN20 حتى +60 درجة مئوية ، ويمكن استخدام أنابيب PN25 إذا كانت درجة حرارة سائل التبريد تصل إلى +95 درجة مئوية.

ما هو الضغط الذي يمكن أن تتحمله أنابيب البولي بروبلين بأنواعها المختلفة؟

يهتم العديد من المشترين الذين يقررون تركيب خط أنابيب من مادة البولي بروبيلين لإمداد الماء البارد أو للتدفئة بمدى الضغط الذي يمكنهم تحمله. سيعتمد العمر التشغيلي لأنابيب البولي بروبلين على هذا. هذا السؤال مهم جدا. نظرًا لأن الضغط في نظام السباكة أو في نظام التدفئة ، والذي يواجهه البولي بروبلين طوال فترة استخدامه بأكملها ، يؤثر على عمر خدمة المنتج. إذا كانت درجة حرارة خط الأنابيب مرتفعة باستمرار ، ولكن ضغط منخفض (أو العكس) ، فسيستمر الأنبوب لفترة طويلة. ولكن إذا كان هناك ضغط مرتفع ودرجة حرارة عالية في النظام في نفس الوقت ، فسيتم تقليل عمر الخدمة بشكل كبير.

لكي يخدم خط الأنابيب الخمسين عامًا التي وعدت بها الشركة المصنعة ، من الضروري أن يكون الضغط في النظام 4-6 أجواء ، ولا تتجاوز درجة حرارة المبرد 75 درجة.

أنابيب البولي بروبلين في نظام التدفئة

أصبحت أنابيب البولي بروبلين الآن مادة شائعة جدًا لتركيب نظام التدفئة. إنها مقاومة للتشوه والتآكل وتتميز بنفاذية الأكسجين المنخفضة. بالإضافة إلى ذلك ، فإنهم يتحملون درجات الحرارة بشكل مثالي مع درجة حرارة منخفضة ، ولا يخافون من تجمد الماء.

ولكن ، عند اختيارهم ، عليك التفكير في هذه النقاط:

أنابيب البولي بروبلين صلبة ، لا تنحني. لإنشاء ملامح أو منعطفات ، تحتاج إلى استخدام الزوايا ، وهو أمر غير مناسب دائمًا.
بالنسبة لأنابيب البولي بروبلين ، يتم إنتاج التركيبات بمقطع عرضي كبير عند مقارنتها بتركيبات عناصر أخرى من النظام ، على سبيل المثال ، المشعات. يؤثر هذا الظرف سلبًا على مظهر النظام.
يمتد البولي بروبلين بقوة عند تسخينه

إذا كان النظام مصنوعًا بطريقة مفتوحة ، فإنه يبدو قبيحًا بسبب ترهل الأنابيب.
من المهم عدم زيادة سخونة الأنابيب أثناء التثبيت ، حيث قد ينخفض ​​الممر عند إدخال الأنابيب في التركيبات. سيؤدي خطأ التثبيت هذا إلى ضعف أداء نظام التدفئة.

لا ينصح باستخدام أنابيب البولي بروبلين عند أنابيب الغلايات. غالبًا ما تتغير درجة حرارة الأنابيب في غرف الغلايات ، بينما لا يعد البولي بروبلين مادة مناسبة لمثل هذه الظروف.

بالنظر إلى جميع النقاط السلبية الموضحة أعلاه ، فإن أنابيب البولي بروبلين لأنظمة التدفئة تعد خيارًا جيدًا.

ما درجة الحرارة التي يمكن أن تتحملها أنابيب البولي بروبلين؟

لتحديد الغرض من ظهور أنبوب البولي بروبلين ، هناك علامة خاصة. بالإضافة إلى اسم الشركة المصنعة والعلامة التجارية ، يتم تطبيق التصنيف المقبول بشكل عام على الأنبوب.

• اسم تعديل البولي بروبلين.
• نسبة تناسبية معيارية
• القطر الخارجي الاسمي وسماكة الجدار ؛
• الضغط الاسمي
• معايير الشركة المصنعة.

أقصى درجة حرارة لأنابيب PP هي 95 درجة مئوية. ربما يكون هذا هو العيب الوحيد للبولي بروبلين ، فهو لا يتحمل درجات الحرارة العالية. عند درجة حرارة 140 درجة تصبح المادة طرية وتشوه بسهولة وتذوب عند 175 درجة.

لم يتم تصميم درجة الحرارة في أنظمة التدفئة أيضًا لمثل هذه المؤشرات ، لذا فإن أنابيب PP مناسبة تمامًا لاستخدامها في خطوط الأنابيب الحرارية.

نادراً ما تؤدي الزيادات قصيرة المدى في مؤشرات درجة الحرارة إلى فشل ، ولكن من المهم مراعاة أنه عندما يتم تشغيل الأنابيب في درجات حرارة 100 درجة ، تقل مدة خدمتها بشكل كبير. الخمسين عامًا التي أعلنتها الشركة المصنعة يمكن أن تتحول فعليًا إلى عام ونصف ، لأن المتانة لا تعتمد فقط على خصائصها التقنية ، ولكن أيضًا على ظروف التشغيل

الخمسين عامًا التي أعلنتها الشركة المصنعة يمكن أن تتحول فعليًا إلى عام ونصف ، لأن المتانة لا تعتمد فقط على خصائصها التقنية ، ولكن أيضًا على ظروف التشغيل.

الفروق الدقيقة عند لحام أنابيب البولي بروبلين

يتطلب لحام أنابيب البروبيلين مهارات وخبرات معينة ؛ عند القيام بالعمل ، يجب أن يأخذ القائمون على التركيب عديمي الخبرة في الاعتبار بعض الفروق الدقيقة:

1. تتطلب أنابيب البولي بروبلين المقواة بقشرة من الألمنيوم الداخلي وقت تسخين أطول قليلاً ، والذي يمكن تحديده تجريبياً عن طريق إجراء تجارب على الانضمام إلى طرق مختصرة.
2. تتطلب أنابيب PP المقواة بالألمنيوم الموجودة أسفل غلاف خارجي رفيع من مادة البولي بروبيلين التحضير للحام ، ومن الضروري إزالة طبقة الألمنيوم هذه إلى عمق الاتصال مع التركيب حتى لا يتداخل الرقاقة مع اللحام. للقيام بذلك ، استخدم جهازًا خاصًا للتجريد - ماكينة حلاقة ، تم إنتاجها في عدة إصدارات: يدوي ولحفر. إذا كان عليك التعامل مع تركيب أنابيب PP المقواة بالألمنيوم بكميات كبيرة ، فمن الأفضل شراء فوهة للحفر (مفك البراغي) - تتم إزالة طبقة الألمنيوم عند استخدامها بشكل أسرع وبجودة أعلى من تلك الخاصة بـ نموذج مثقب.
3. إذا كان تسليح الألمنيوم يقع في المنتصف بين جدران الأنابيب الداخلية والخارجية ، فعادة ما لا يقوم عمال اللحام ذوو الخبرة بتنظيف الأنبوب. ولكن ، إذا لم تكن التجربة كافية ، فمن المستحسن استخدام أدوات تقشير للتعزيز الداخلي - قادين. يختلف تصميمها عن ماكينات الحلاقة المذكورة أعلاه لوجود سكين يقطع الرقاقة من الداخل من نهاية الأنبوب.

أرز. 13 تسلسل لحام أنابيب PP المقواة من الأعلى برقائق

• لا يقومون بتنظيف غلاف الأنبوب للأجزاء المتصلة من الأوساخ - يؤدي هذا الخطأ إلى انتشار ضعيف لمادة البولي بروبلين وزيادة ضغط المفصل.
• لا يمكن التعامل مع القطع 90 درجة. يؤدي الخطأ إلى حقيقة أنه عند إدخال أقسام الأنابيب في فوهات التسخين ، لا يتم غمرها تمامًا ، وأثناء التثبيت ، تتشكل خلوص كبير جدًا بين نهاياتها - وهذا يضعف الاتصال ويؤدي إلى تراكم الأوساخ في تشكيل الأخدود.
• يتم ربط الأنابيب الموجودة في الوصلة بإحكام شديد أو ليست عميقة بدرجة كافية ، في الحالة الأولى ، يتم تشكيل عمود داخلي عند التقاطع ، مما يقلل من قطر قناة المرور. إذا تم وضع الأنابيب في أداة التوصيل بعيدة جدًا عن بعضها البعض ، فسوف يتشكل أخدود داخلي وستتدهور خصائص قوة الاتصال.
• لا تلتزم بزاوية قائمة عند ربط الأجزاء. في حالة عدم وجود أداة تحكم ، يصعب على المثبت المبتدئ الحفاظ على الزاوية الصحيحة ، أو بالأحرى محاذاة الاتصال ، حيث تؤثر التشوهات سلبًا على جودة المفاصل وتجعل من الصعب تثبيت أقسام طويلة في القطع المسبق الأخاديد المستقيمة.
• أجزاء ساخنة أو ساخنة. في الحالة الأولى ، سيكون الانتشار غير كافٍ ، وسوف يتم تفكيك الاتصال لاحقًا وسيظهر تسرب ، عندما يتم تسخين قذائف الأنبوب ، سيظهر سطح يضيق الفتحة الداخلية.
• قم بتدوير أو تصحيح موضع الأجزاء أثناء عملية اللحام. هذا الانتهاك للتكنولوجيا يؤدي إلى مزيد من الضغط على الاتصال.
• لا تراعي الفترات الزمنية عند اللحام ، الالتحام. تؤدي الانحرافات عن قيم الجدول الموصى بها إلى حدوث عيوب في شكل سخونة زائدة أو سخونة منخفضة لأغلفة الأنابيب ، وتفريغها ، وبالتالي إلى اتصال رديء الجودة للأجزاء.

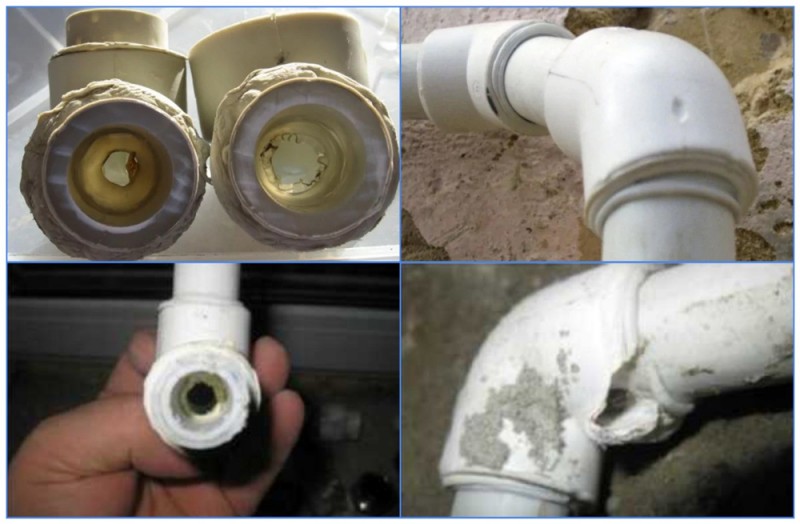

أرز. 14 كيف لا لحام أنابيب البولي بروبلين

لماذا تحتاج أنابيب حديد التسليح

لضمان مستوى كافٍ من الحرارة في الشقق ، من الضروري تشغيل خط أنابيب الإرجاع ورفع درجة حرارة الماء إلى 10 درجات مئوية. عند درجات حرارة التشغيل القريبة ، تبدأ أنابيب البولي بروبلين البسيطة في فقد خصائصها ، بالإضافة إلى خطي. من الممكن توسيع أبعادها.

عند وضع خطوط الأنابيب بدرجات حرارة عالية في ذراع التسوية الخرساني ، يكون هذا مهمًا بشكل خاص.هناك احتمالية لحدوث تشقق الخرسانة وكسر نظام التدفئة بالكامل

لتقليل هذا التأثير والقضاء عليه تمامًا ، يتم تعزيز أنابيب البولي بروبلين.

التعزيز هو تقوية قدرة تحمل المادة الأساسية للمنتج بواسطة مادة أخرى ذات مستوى أعلى من القوة. وبالتالي ، تزداد القدرة على تحمل درجات الحرارة القصوى. تتوافق الأنابيب المقواة تمامًا مع معايير نظام التدفئة ، ولا تتشوه عند زيادتها بشكل كبير.

لتقوية الأنابيب المصنوعة من مادة البولي بروبيلين ، يتم استخدام المواد:

• رقائق الألومنيوم المطبقة على السطح ؛
• الطبقة الداخلية من الألمنيوم ، الموجودة على طول قطر الأنبوب بالكامل ، أقرب إلى السطح الخارجي ؛
• الطبقة الداخلية من الألياف الزجاجية.
• طبقة داخلية تجمع بين الألياف الزجاجية.

تكلفة الألمنيوم والألياف الزجاجية هي نفسها تقريبا. يعتمد السعر بشكل أساسي على معلمات الأنبوب نفسه والشركة المصنعة. ومع ذلك ، فإن تقوية الألياف الزجاجية لها العديد من المزايا على الألمنيوم:

• أثناء التثبيت ، لا يلزم تنظيف حافة الأنبوب ؛
• وقت لحام قصير للمفاصل (كما هو الحال في الأنابيب غير المقواة) ؛
• لا يوجد تفكيك داخلي بسبب اندماج الألياف الزجاجية في مادة البولي بروبيلين ؛
• يزيد من قوة المنتج.

هناك عيب واحد فقط من الألياف الزجاجية - التمدد الحراري الخطي للأنابيب المقواة بالألياف الزجاجية أعلى بنسبة 6٪ من الأنابيب المقواة بالألمنيوم.

تعليمات لحام أنابيب البولي بروبلين خطوة بخطوة

تتمثل إحدى المزايا الرئيسية لربط أنابيب البولي بروبلين عن طريق اللحام في سرعة أعمال التركيب ، ولا تستغرق عملية الالتحام والاستعداد لمزيد من التثبيت للأنابيب ذات القطر الأكثر شيوعًا وهو 25 مم أكثر من 15 ثانية. للقيام بالعمل دون تكاليف وقت غير ضرورية ، يقومون بتنفيذ جميع العمليات التحضيرية بشكل مسؤول ثم يقومون بتركيب خط الأنابيب ، مع الالتزام الصارم بالعملية التكنولوجية للعمليات.

أرز. 9 أداة تستخدم في لحام أنابيب PP

1. إعداد الأدوات والملحقات

قبل لحام أنابيب البولي بروبلين ، يتم تحضير المكونات: مقاطع الأنابيب ، المحملات ، الأكواع ، الوصلات ، المحولات من البلاستيك إلى المعدن ، صمامات إغلاق الصمامات.

لتنفيذ العمل ، ستحتاج إلى مكواة لحام ومجموعة فوهات ، بالإضافة إلى أدوات مساعدة ، بعضها مدرج في حزمة الجهاز:

• قاطع الأنابيب ، عادة لقطع الأنابيب ، يتم استخدام مقص بقطر قص أقصى مسموح به يبلغ 40 مم ، للأحجام الأكبر ، يتم استخدام مقصات أو قواطع أسطوانية أكثر قوة.
• شريط قياس أو قلم تحديد أو قلم رصاص لتحديد الطول على الغلاف الأنبوبي.
• قفازات لحماية اليدين من الحروق أثناء العمل.
• مستوى فحص الأفق عند تركيب منافذ المياه.
• مفك براغي أو مفتاح ربط سداسي لتثبيت المرفقات بمكواة التسخين.

أرز. 10 مراحل رئيسية من لحام PP

2. الوسم والقطع

من أجل راحة العمل ، فإنها توفر مساحة في منتصف الغرفة وتضع الطاولة على ارتفاع مناسب ، ويتم وضع جميع العناصر حول محيط الغرفة وفقًا للمخطط ، وبعد ذلك يبدأون القطع المتسلسل باستخدام لحام. إذا كان خط الأنابيب يمتد على طول محيط الغرفة ، فإن التمديد يبدأ من الجدار النهائي - يكون التثبيت أكثر ملاءمة. يتم العمل بالتسلسل التالي:

• قم بقياس القسم المطلوب من الأنبوب ووضع علامة على سطحه بقلم تحديد أو قلم رصاص ، مع التراجع عن نهاية المسافة ، مع مراعاة عمق التسخين.
• اقطع الأنبوب بمقص لأنابيب البولي بروبلين ، محاولًا الحفاظ بدقة على زاوية 90 درجة. إذا تم شحذ الأداة بشكل حاد ، فلن يكون هناك نتوء على الجدران الداخلية وسيحتفظ الأنبوب بهندسته.
• إذا كان الأنبوب في النهاية يحتوي على نتوءات أو نتوءات صغيرة ، إذن ، من حيث المبدأ ، هذه ليست مشكلة كبيرة ، لأنه عندما يتم تسخين الأنبوب ، فإنها ستظل تذوب.

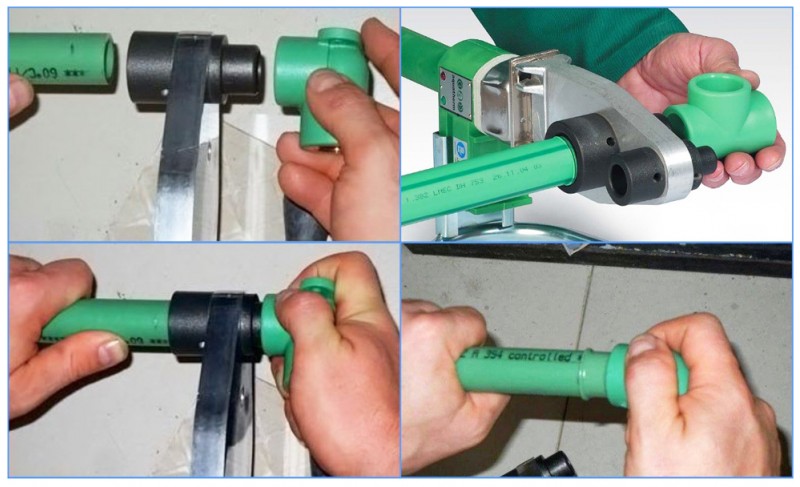

أرز. 11 لحام أنابيب PP - الخطوات الرئيسية

3. لحام

بالنسبة لحام البولي بروبلين ، يتم استخدام مكواة اللحام بالحديد المسطح بشكل أساسي ، ويتم العمل بالترتيب التالي:

• قم بتوصيل جزأين من الفوهة بالمسمار باستخدام مفتاح سداسي عشري بالجهاز ، وقم بتوصيله بالشبكة وتشغيل عنصر التسخين أو كلا عنصري التسخين بالضغط على المفاتيح.
• يتم ضبط مؤشر درجة الحرارة المطلوب باستخدام منظم الحرارة ، وعادة ما يتم ضبط درجة الحرارة القياسية لحام أنابيب البولي بروبلين عند 260 درجة مئوية.
• بعد أن يغير المؤشر لونه إلى اللون الأخضر ، في إشارة إلى أن عنصر التسخين قد وصل إلى درجة حرارة التسخين المحددة ، يبدأ اللحام. في البداية ، من الأفضل إجراء أعمال تجريبية على قطع الأنابيب القصيرة ، بعد تحديد وقت التثبيت الأمثل (لهذا الغرض ، يتم استخدام طاولة لحام أنابيب البولي بروبلين) ، يبدأون في لحام خط الأنابيب الرئيسي.
• يتم وضع الأسطح الخارجية أو الداخلية للأجزاء المراد ربطها في وقت واحد من كلا الجانبين في أكمام التسخين ، في محاولة للحفاظ على وضع أفقي صارم للأجزاء ، لعقد الأكمام القصيرة ، يتم استخدام القفازات التي تأتي مع المجموعة. بعد فترة زمنية معينة ، تتم إزالة الأجزاء بسرعة من مكواة اللحام وتوصيلها ببعضها البعض في وضع ثابت تمامًا ، في محاولة لإبقائها على نفس المحور للوقت المخصص.
• بعد انقضاء وقت التبريد ، تكون المجموعة جاهزة لمزيد من التشغيل - لحام قسم الأنبوب الثاني في أداة التوصيل.

أرز. 12 ماكينة حلاقة لإزالة التعزيز الخارجي لأنابيب PP ومثال على استخدامها
