كيف يعمل توباز 5

قواعد التشغيل والصيانة

بعد تثبيت جميع العناصر المكونة لنظام التنظيف Topas ، يتم تنفيذ أعمال البدء. لأول مرة ، من الأفضل ترك هذا الإجراء للمحترفين ، ومراقبة عملهم.

تشمل الصيانة المستمرة الأنشطة التالية.

  1. يتم تنظيف أغشية الضاغط كل 2-3 سنوات.
  2. يتم استبدال معدات التهوية مرة كل 12 عامًا.
  3. مع استخدام خزان الصرف الصحي على مدار العام ، من الضروري إزالة الحمأة المستهلكة من المثبت مرة كل 3-4 أشهر. للقيام بذلك ، استخدم مضخة تصريف ، يمكنك استخدام معدات الضخ المدمجة في المحطة. في نفس الوقت ، يمكن إزالة الرواسب غير المتحللة من الغرفة الأولية بشبكة ويمكن تنظيف مجمع الشعر الموجود في خزان التهوية.
  4. يوصى كل 1-2 سنوات بإجراء صيانة شاملة لمحطة المعالجة. لا يقتصر الأمر على ضخ الطمي والرواسب الأخرى من جميع الغرف ، ولكن أيضًا في الغسل المتزامن لكل وعاء بالماء النظيف.

    تنظيف خزانات الصرف الصحي توباس

تشمل الخدمة الشاملة أيضًا تنظيف مرشح الأجزاء الخشنة وفحص آلية الطفو للغرفة الأولى المسؤولة عن تشغيل وإيقاف الضاغط. للمراجعة ، تحتاج فقط إلى رفع العوامة وإطلاقها بقوة ومعرفة كيفية عمل الضاغط.

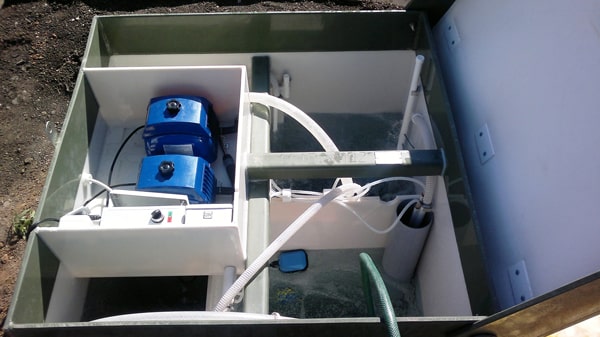

من المهم أيضًا تنظيف مقصورة معدات الضخ ، بعد إزالة الضواغط من هناك ، وشطف جميع الخراطيم والأنابيب. بعد الانتهاء من جميع إجراءات التنظيف وتركيب المعدات في مكانها ، من الضروري ملء خزان الصرف الصحي بالماء النظيف بمقدار الثلثين

يمكنك البدء في مزيد من العمليات

بعد الانتهاء من جميع إجراءات التنظيف وتركيب المعدات في مكانها ، من الضروري ملء خزان الصرف الصحي بالماء النظيف بمقدار الثلثين. يمكنك الشروع في مزيد من العمليات.

خلاف ذلك ، يعمل خزان الصرف الصحي Topas بشكل فعال في وضع عدم الاتصال.

التركيب

يمكنك شراء خزان للصرف الصحي Topas على الفور مع التثبيت من الشركة المصنعة أو الشركات الأخرى (Mosseptic) ، ولكن بعد ذلك سيكون سعره أعلى قليلاً ، لذلك ينصح الخبراء حتى بإجراء التثبيت بأنفسهم. تتمثل الخطوة الأولى في تحديد المسافة التي يجب أن تكون من المنزل أثناء التثبيت. يتم حساب هذه البيانات بشكل فردي ، وتعتمد على حجم خزان الصرف الصحي والمساحة الإجمالية للموقع ، ولكن في معظم الحالات ، تكون على بعد 4 أمتار على الأقل من الأساس.

كيف يعمل توباز 5
صور - تركيب

تعليمات حول كيفية تركيب خزان للصرف الصحي توماس بيديك:

أولاً ، يتم تحديد الموقع وحفر حفرة في المكان المحدد. يجب أن يكون أكبر بـ 10 سم من حجم محطة المعالجة نفسها. يتم تثبيت وسادة من الحصى الرمل في أسفل الحفرة ، يصل ارتفاعها إلى 20 سم

من السمات المهمة جدًا لإنشاء حفرة لخزان الصرف الصحي أن الحفرة ليست ممتلئة بأي حال من الأحوال بمدافع الهاون ؛

بعد ذلك ، يتم تركيب خزان للصرف الصحي في الحفرة نفسها. إذا اخترت نموذجًا صغيرًا (Topas 3 أو 5) ، فيمكن تثبيت النظام بنفسك بسهولة

لكن وزن الجهاز Series 8 يزيد عن 350 كيلوغرامًا - ستكون هناك حاجة إلى معدات الرفع هنا ؛ بعد تثبيت خزان الصرف الصحي ، تحتاج إلى توصيل منفذ الصرف الصحي بالأنبوب ، ويختلف المخطط اعتمادًا على عدد المنافذ. للتوصيل ، يتم استخدام أنبوب بقطر معين (يعتمد حسابه على عدد الأشخاص والأجهزة التي يخدمها نظام الصرف الصحي) ؛ تتكون محطات Topas من نوعين: مستقلة وتلك التي تحتاج إلى مصدر طاقة (مثل نماذج خزان الصرف الصحي Tver-m). تكافئ المقارنة بين هذه الأنظمة من حيث الأداء ، لكن المعدات الكهربائية لها تكلفة معينة للكهرباء - 1.5 كيلو واط. أيضًا ، لتوصيله ، ستحتاج إلى تشغيل كابل طاقة إضافي.

في السنة الأولى بعد التثبيت ، يتم إجراء الصيانة من قبل الشركة المصنعة أو التاجر ، ويتم تنفيذ السنوات اللاحقة بواسطتك.أيضًا ، خلال أول 12 شهرًا من الضمان ، تقوم الشركة المصنعة باستبدال الأجزاء المكسورة دون أي مشاكل.

كل محطة تنظيف لها خصائصها الفنية الخاصة ، والتعديلات التالية متاحة حاليًا:

توباس 3 3 مستخدمين ، مخرج واحد من المرحاض ، الدش ، حوض المطبخ أو الحمام ، الغسالة.
5 5 مستهلكين ، صرف واحد من المرحاض ، دش ، حوضين في المطبخ والحمام ، غسالة.
8 8 مستخدمين ، صرف واحد من المرحاض ، اثنان من الدش ، ثلاثة للمغاسل في المطبخ والحمام ، واحد للغسالة.
10 10 مستخدمين ، 2 دوش ، 5 مغاسل ، 3 دورات مياه.
20 (طويل) 20 مستهلك ، 6 حمامات ، 10 مغاسل ، 10 مراحيض.

تعليمات لاستخدام خزان الصرف الصحي Topas:

  1. من الضروري ضخ الحمأة بشكل دوري ، وإلا فإن خزان التخزين سوف يفيض ، وستبدأ بقايا الرواسب في السقوط في السائل المرشح ؛
  2. يجب أن يكون هناك دائمًا مستوى معين من الماء في الحوض ؛
  3. يجب تغيير أغشية الضاغط كل عامين ؛
  4. يتم تنظيف خزان الصرف الصحي Topas ، وكذلك محطات Astra أو Yubas أو Yunilos أو Tank ، في معظم الحالات ، بواسطة متخصصين ، كما يُسمح بالعمل المستقل ؛
  5. يجب استبدال مرشح البكتيريا كل 12 سنة.

الفيديو ذات الصلة:

مجموعة نموذجية لخزانات الصرف الصحي توباس

تختلف نماذج محطة التنظيف هذه في السعة ، والتي تعتمد على عدد الأشخاص الذين سيشغلون المعدات الصحية لمبنى سكني.

يشير المؤشر العددي في اسم النموذج إلى عدد المستخدمين الذين تم تصميم خزان الصرف الصحي من أجلهم. أيضًا ، في كل نموذج ، يتم توفير تعديلين رئيسيين ، يختلفان عن بعضهما البعض في ارتفاع مدخلات ومخرجات المصارف ، وبالتالي ارتفاع خزان الصرف الصحي نفسه:

  • النموذج القياسي مناسب لحالة إدخال أنبوب إمداد على عمق 0.4 - 0.8 متر ؛
  • النموذج الطويل قابل للتطبيق عندما يكون من الضروري تعميق أنبوب الصرف الصحي بمقدار 0.9 - 1.4 متر.

هناك تعديلات مع السحب القسري للمياه المعالجة. وهي مجهزة بمضخة.

بالنسبة للمنازل الخاصة ، غالبًا ما يتم استخدام نماذج 5 و 8 و 10 من خزان الصرف الصحي Topas ، لذلك سنركز على وصف موجز لهذه الأصناف المعينة. حتى لا نكرر أنفسنا ، نشير إلى أن كل هذه النماذج لها نفس العرض ، وهو 1.2 متر.

تم تصميم خزان الصرف الصحي Topas 5 من أجل تفريغ وابل من 0.22 م 3 ، وسعة 1 م 3. يتراوح الوزن حسب ارتفاع الخزان ووجود مضخة للضخ القسري لمياه الصرف الصحي المعالجة بين 0.23 - 0.31 طن ، وارتفاع النماذج القياسية 2.6 و 2.5 متر للجاذبية والإخلاء القسري لمياه الصرف الصحي على التوالي. يبلغ ارتفاع النموذج الممدود 3.1 متر ، ويبلغ طول خزان الصرف الصحي حوالي 1 متر ، وتتراوح التكلفة التقديرية ، اعتمادًا على ارتفاع الخزان ووجود مضخة ، من 80 ألف روبل.

كيف يعمل توباز 5

توباس 5

يتكيف خزان الصرف الصحي Topas 8 مع تصريف صواريخ يبلغ 0.44 متر مكعب وتبلغ سعته 1.5 متر مكعب. وزن خزان الصرف الصحي لهذا النموذج ، اعتمادًا على التعديل ، يتراوح من 0.35 إلى 0.41 طن. يبلغ طوله حوالي 1.5 مترًا ، ويبلغ ارتفاع الأنظمة القياسية حوالي 2.5 مترًا ، وللأنظمة المطولة - 3.1 مترًا. النطاق السعري 85-105 ألف روبل.

تعمل خزانات الصرف الصحي "توباس 10" بنجاح بسعة 2 م 3 ، ويمكن أن يكون حجم تصريف وابلو 0.76 م 3. يختلف وزن الحاوية مع المعدات بالنسبة للتعديلات في حدود 0.50 - 0.62 طن ، وارتفاع خزان الصرف الصحي هذا هو نفس ارتفاع النموذج الثامن ، ويبلغ الطول 2.1 متر.

بالإضافة إلى ذلك ، يحتوي خزان الصرف الصحي Topas 10 ، بالإضافة إلى الموديلات القياسية ، على خزان ممدود بهيكل معزز يمكنه تحمل الضغط الأرضي القوي.

نلاحظ أيضًا أنه من بين محطات معالجة توباس هناك أنواع مختلفة يمكن أن تخدم عدة منازل وحتى مناطق صغيرة مأهولة بالسكان تصل إلى مائة ونصف شخص. في هذه الحالة ، يجب ترك التثبيت للمحترفين. يمكن تركيب الهياكل الصغيرة بشكل مستقل.

أعمال التركيب

كيف يعمل توباز 5

Topas 8 - نظام معالجة مياه الصرف البيولوجي المستقل

قبل الأعمال التحضيرية والتركيب نفسها ، من الضروري تحديد موقع خزان الصرف الصحي بشكل صحيح وفقًا لشروط معينة:

  • يجب ألا تقل المسافة إلى محطة المعالجة من المباني السكنية عن 5 أمتار ، ولكن لا تتجاوز عتبة 10-15 مترًا ؛
  • إذا كانت ظروف المنطقة تجبرك على تثبيت خزان للصرف الصحي بعيدًا عن المنزل ، فمن المستحسن تثبيت بئر فحص على خط أنابيب الصرف الصحي الخارجي ؛
  • ستكون هناك حاجة إلى بئر فحص إذا كان أنبوب الإمداد به انحناءات تزيد عن 30 درجة ، لذلك من الأفضل ألا يكون لخط الأنابيب منعطفات.

بعد تحديد المكان ، يمكنك المتابعة إلى أعمال التثبيت.

الخطوة 1. حفر حفرة باستخدام المعدات أو يدويًا. يجب أن يكون عرض وطول حفرة الحاوية أكبر بحوالي 50-60 سم من الأبعاد المقابلة لخزان الصرف الصحي. عمق الحفرة مساوٍ لارتفاع خزان الصرف الصحي ، على الرغم من سكب طبقة رملية طولها خمسة عشر سمًا في القاع. بعد كل شيء ، يجب أن يرتفع خزان الصرف الصحي فوق سطح الأرض 0.15 متر لتسهيل صيانته ومنع إغراق المحطة أثناء فيضان الربيع. إذا كانت هناك قاعدة خرسانية إضافية مثبتة في الجزء السفلي ، فيجب مراعاة ارتفاعها ، وتحديد عمق الحفرة.

الخطوة 2. لمنع تساقط الحفرة ، يتم تدعيم جدرانها بالقوالب.

الخطوة 3. في الجزء السفلي من حفرة خزان الصرف الصحي Topas ، يتم عمل ردم رملي بسمك 15 سم ، والذي يجب أن يكون مستويًا إلى مستوى التركيب

إذا تم تركيب خزان الصرف الصحي في أماكن بها تربة مشبعة بالماء أو مع ارتفاع موسمي في GWL ، فمن المهم إضافة أو تركيب قاعدة خرسانية جاهزة في أسفل الحفرة. يتم إرفاق خزان الصرف الصحي به

كيف يعمل توباز 5

محاذاة وسادة الرمل

الخطوة 4 يتم عمل ثقوب لخطوط الأنابيب في جدار الخزان.

الخطوة 5. يتم تحرير خزان للصرف الصحي في الحفرة المعدة. إذا كنا نتحدث عن 5 أو 8 نماذج ، فلا ينبغي أن يشارك أكثر من 4 أشخاص للقيام بكل العمل. للقيام بذلك ، يقومون بربط حبال من خلال العيون على الأضلاع المتصلبة للحاوية ، ممسكين بها للسماح لخزان الصرف الصحي بالدخول إلى الحفرة.

كيف يعمل توباز 5

عملية إطلاق خزان الصرف الصحي في الحفرة

الخطوة 6 قم بإعداد خندق لوضع أنبوب من المنزل إلى خزان الصرف الصحي. يجب أن يضمن عمق الخندق أن خط الأنابيب يمر تحت درجة حرارة الأرض الصفرية النموذجية لفترة الشتاء. إذا فشل ذلك ، فسيلزم عزل الأنبوب. يتم عمل ردم رملي أيضًا في الجزء السفلي من الخندق ، والذي يتم تسويته بطريقة تجعل الأنابيب الموضوعة تعمل على منحدر يبلغ 5-10 مم لكل متر طولي.

تسوية خزان الصرف الصحي

الخطوة 7: ضع أنبوب الإمداد وقم بتوصيله بخزان الصرف الصحي من خلال الأنبوب الذي تم إدخاله في الفتحة المعدة في جدار الحاوية. بالإضافة إلى ذلك ، يتم إغلاق جميع التوصيلات بسلك بلاستيكي خاص يأتي مع المحطة. للقيام بذلك ، استخدم مجفف شعر المبنى. في نفس المرحلة ، يتم توصيل خزان الصرف الصحي بكابل الطاقة وتركيب معدات الضاغط.

الخطوة 8. قم بإعداد حفرة لأنبوب يقوم بالفعل بتصريف النفايات بعد التنظيف في خزان الاستقبال والبركة وبئر الترشيح ونقاط التفريغ الأخرى. يتم وضع أنبوب بزاوية فيه ، إذا تم التخطيط لإزالة الماء عن طريق الجاذبية. للإخلاء القسري للسائل في المنحدر ليس ضروريًا. يتم توصيل خط أنابيب المخرج بخزان الصرف الصحي ، ويجب أن تكون جميع الوصلات ضيقة.

الخطوة 9. املأ خزان الصرف الصحي بالرمل أو بمزيج من الأسمنت والرمل. في الوقت نفسه ، يتم سكب الماء النظيف في الخزان نفسه ، ويجب أن يكون مستواه أعلى بمقدار 15-20 سم من مستوى الردم. كل 20-30 سم ، يتم صدم الردم يدويًا بعناية. تمتلئ المساحة بين 30 سم العلوي لخزان الصرف الصحي وحفرة الأساس بالتربة الخصبة ويتم وضع العشب حوله لاستعادة المناظر الطبيعية.

الخطوة 10. تملأ الخنادق بأنابيب المدخل والمخرج الموضوعة فيها.

مبدأ التشغيل

Bioseptic Topas هي محطة مستقلة للمعالجة البيولوجية وترشيح مياه الصرف الصحي ، والتي تعمل بفضل مرشح بخلفية بكتريولوجية معينة (محتوى). هذا حل مثالي لمنزل ريفي أو كوخ ريفي ، لأن البكتيريا اللاهوائية لا تسبب أي ضرر للبيئة ولا تزعج المناخ البيولوجي للمنطقة. خزان الصرف الصحي هذا مستقل تمامًا ، أي أنه لا يتطلب اتصالاً بالشبكة ويعمل بفضل قطع الغيار الميكانيكية الحصرية.

كيف يعمل توباز 5
صور - تصميم

يعتمد مبدأ تشغيل خزان الصرف الصحي Topas على المعالجة متعددة الغرف لسائل النفايات. يدخل الماء من المجاري إلى غرفة تركيب الهيكل. هنا يتم إجراء الحفظ الأساسي والترشيح لمياه الصرف الصحي. في هذه المرحلة ، يفصل الجهاز البراز الصلب أو الجزيئات الأخرى عن السائل ويدافع عنها. بعد أن يضخ الضاغط السائل في الغرفة الثانية. هنا تتعرض المجاري لمركبات بكتريولوجية تنقي السائل وتصفيته.

كيف يعمل توباز 5
صور - رسم

أثناء تشغيل خزان الصرف الصحي ، يستقر الطمي والجزيئات الصلبة الأخرى في الغرف. بعد التنظيف ، يتم ترشيحها وصهرها بشكل هرمي ، وهو عبارة عن حوض تقليدي. خزان الصرف الصحي Topas سهل الاستخدام للغاية ، ولا تشمل صيانته أي تدابير إضافية ، باستثناء فحص وتنظيف هرم الحوض.

كيف يعمل توباز 5
الصورة - مبدأ العملية

مزايا خزان الصرف الصحي:

  1. سهولة الاستعمال؛
  2. كفاءة التنظيف تصل إلى 99٪. وبالمقارنة ، فإن العديد من المنتجات الأخرى لا تنقي المياه بأكثر من 60٪ ؛
  3. أمن كامل
  4. متانة العمل. متوسط ​​عمر الخدمة أكثر من 30 عامًا ؛
  5. الحمأة التي تستقر في الجزء السفلي من غرفة الترسيب لا تتسرب إلى بقية السائل وغالبًا ما يستخدمها أصحاب المنازل لتخصيب الموقع ؛
  6. يمكن إجراء الاتصال بشكل مستقل.

كيف يعمل توباز 5
صور - منظر عام لتوباس 3

عيوب نظام الصرف الصحي Topas من Poplar لديه:

  1. غالي السعر. السعر بسبب الحاجة إلى استخدام بكتيريا هوائية خاصة. نفس الشركة المصنعة لديها نظير أكثر بأسعار معقولة - Topas Bioksi ، والذي يستخدم كائنات دقيقة أخرى ؛
  2. الحاجة إلى الصيانة الدورية لضمان كفاءة التشغيل. ويشمل ذلك تنظيف الحوض وفحص حالة الغرف والمرشح البكتيريولوجي ؛
  3. للتنظيف الوقائي ، تحتاج إلى استخدام منظفات خاصة معتدلة.

على سبيل المثال ، بالنسبة للبيوت التي تضم أكثر من 5 أشخاص ، يتم استخدام نظام Topas 8 ، ويجب تنظيفها مرة واحدة في الشهر. يتم تنظيف Topas 5 كل شهرين. بالإضافة إلى ذلك ، من الضروري في فصل الشتاء إجراء تدفئة إضافية للأنظمة ، حيث يمكن أن تعاني البكتيريا نتيجة لانخفاض درجة حرارة الجسم.
