أنابيب معدنية للتدفئة

اختيار الأنابيب لنظام التدفئة

كيف تختار الأنابيب الفولاذية لنظام التدفئة؟ عند الاختيار ، ضع في اعتبارك المعلمات التالية:

• المواد المستخدمة في إنتاج الأنابيب ؛
• طريقة تصنيع الأنابيب
• الخصائص التقنية للأنابيب.

اختيار الأنابيب حسب مادة التصنيع

لتصنيع الأنابيب الفولاذية يمكن استخدامها:

• الكربون الصلب (أسود) ؛
• الفولاذ المقاوم للصدأ.

تتمتع الأنابيب المصنوعة من الفولاذ الكربوني (الأسود) (الشكل أعلاه) بالمزايا التالية:

• معامل تمدد منخفض عند التعرض لدرجة حرارة عالية للسائل المار ؛
• عدم القابلية للتأثيرات الميكانيكية ؛
• تكلفة منخفضة.

عيب هذا النوع من المواد هو ارتفاع مستوى القابلية للتآكل. لتقليل تكوين الرواسب المسببة للتآكل ، تكون الأنابيب مجلفنة.

أنابيب فولاذية مطلية بالزنك

الفولاذ المقاوم للصدأ أقل عرضة للتآكل من الفولاذ الكربوني. يختلف الفولاذ المقاوم للصدأ أيضًا:

• مقاومة الإجهاد الميكانيكي ؛
• معامل تمدد منخفض
• المظهر الجمالي الذي يتجنب الحاجة إلى تغطية الأنابيب بالعناصر الزخرفية المختلفة.

ومع ذلك ، فإن تكلفة أنابيب الفولاذ المقاوم للصدأ أعلى بكثير.

أنابيب فولاذية مصنوعة من الفولاذ المقاوم للصدأ

اختيار الأنابيب حسب طريقة التصنيع

يمكن عمل أنابيب لنظام التدفئة بإحدى الطرق التالية:

اللحام. يمكن أن يكون للأنابيب الملحومة درز مستقيمة (خط مستقيم) أو لولبية (درز لولبي). أنابيب التماس المستقيمة لها عيب كبير - خط يمكن أن يتلف عند تعرضه لدرجة الحرارة والضغط العالي. لذلك ، فإن نظام التسخين بالأنابيب الفولاذية مصنوع أساسًا من أنابيب لولبية ؛

أنبوب فولاذي ملحوم مع درزات لولبية

تمتد (المتداول). لا تحتوي الأنابيب المصنوعة بهذه الطريقة على شقوق ملحومة (أنابيب غير ملحومة) ، مما يزيد بشكل كبير من خصائصها التقنية (مقاومة درجة الحرارة والضغط). ومع ذلك ، فإن تكلفة الأنابيب غير الملحومة أعلى من الأنابيب الملحومة ، مما يحد من استخدامها (تستخدم لإنشاء أنظمة تدفئة في المناخات القاسية أو الضغط العالي).

الأنابيب المدلفنة

لترتيب أنظمة التدفئة لمنزل خاص أو شقة في المدينة ، يمكن استخدام كل من أنابيب التماس المستقيم والأنابيب اللولبية ، لأن الضغط في النظام لا يتجاوز مؤشرات تصميم الأنابيب التي تم الحصول عليها بعد الاختبار.

اختيار القطر والخصائص التقنية الأخرى

المعلمة التقنية الرئيسية عند اختيار الأنابيب الفولاذية لبناء نظام التدفئة هي القطر.

يعتمد قطر الأنابيب على مؤشرات مثل:

• درجة حرارة سائل التبريد عند مدخل النظام ؛
• درجة حرارة سائل التبريد عند مخرج النظام ؛
• كمية الحرارة المطلوبة لتدفئة الغرفة ؛
• سرعة حركة المبرد في النظام.

بالنظر إلى جميع مؤشرات الحساب ، يمكنك استخدام الصيغة الرياضية:

حساب قطر الأنبوب لنظام التدفئة

في الصيغة المقدمة ، تتم الإشارة إلى المعلمات التالية بالحروف:

• د - المطالبة بقطر ؛
• Q هو مقدار الحرارة (طاقة المعدات) ؛
• ∆t ° هو فرق درجة الحرارة عند مدخل ومخرج المبرد ؛
• V هي سرعة الحركة.

من أجل عدم إجراء حسابات رياضية معقدة ، يمكنك استخدام الجداول التي طورها المتخصصون بناءً على الصيغة المحددة.

جدول لتحديد القطر

على سبيل المثال ، لتجهيز نظام تدفئة بقوة تدفئة تبلغ 2.4 كيلو وات ، يلزم وجود أنابيب بقطر 8-10 مم.

إذا تم تركيب أنابيب ذات قطر أصغر في النظام ، فلن تكون كمية الحرارة كافية لتسخين الغرفة.عند تركيب أنابيب ذات قطر أكبر ، تحدث ضوضاء عندما يتحرك المبرد.

معيار الاختيار

عند تحديد الأنابيب الأفضل استخدامًا لتدفئة شقة أو منزل فردي ، فإنهم يأخذون في الاعتبار المعلمات الفيزيائية والتشغيلية التالية:

المقاومة للتآكل. نظرًا لأن الماء أو التجمد بمحتواه يتدفق في دوائر التسخين ، يجب أن تتمتع أنابيب التسخين بمقاومة عالية للتآكل.
قوة. لا يتجاوز الضغط القياسي في نظام التسخين 2 الغلاف الجوي ، يجب أن يتحمل خط الأنابيب هذا الضغط بسهولة بهامش 1.5 - 2 مرة.
خصائص درجة الحرارة. نادراً ما تتجاوز درجة حرارة الناقل في دائرة التسخين 70 درجة مئوية ؛ بالنسبة للأرضيات الدافئة ، تبلغ القيمة الحدية حوالي 50 درجة مئوية. من الواضح أن خط الأنابيب يجب أن يتحمل معايير درجة الحرارة بهامش في حالات الطوارئ - ارتفاع درجة حرارة المبرد بسبب مشاكل الأتمتة ، أعطال الغلاية.
توصيل حراري. تنقل أنابيب التسخين المبرد إلى المشعات أو هي نفسها مبادلات حرارية ، تنقل الطاقة الحرارية إلى ذراع التسوية الأرضية

في الحالة الأولى ، لا تلعب الموصلية الحرارية الخاصة بهم دورًا مهمًا ، بل إن درجتها العالية غير مرغوب فيها. عند العمل في دوائر التدفئة تحت الأرضية ، على العكس من ذلك ، يلزم نقل حرارة عالية ، لذلك يجب أن يكون للتوصيل الحراري لخط الأنابيب أعلى معدل.

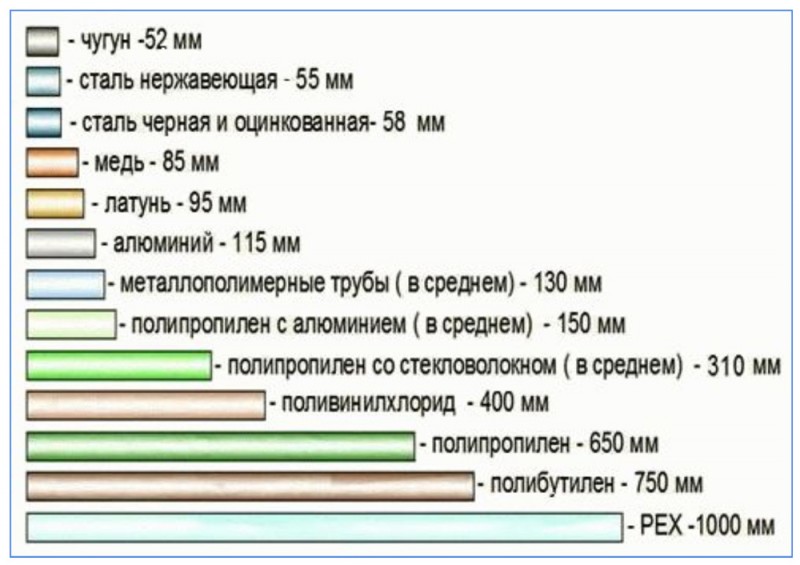

أرز. 2 استطالة مقطع 100 متر من الأنابيب عند تسخينها بمقدار 50 درجة مئوية

• معامل التمدد الحراري. من المعروف أن جميع المواد تتمدد إلى حد ما عند تسخينها ، وهذا يؤثر بشكل خاص على البوليمرات. إذا تم وضع أنابيب لأنظمة التدفئة على الجدران أو تحت ذراع التسوية السائب ، فيجب مراعاة ميزة البلاستيك هذه واختيار مادة ذات معامل خطي أدنى.
• - صعوبة في التركيب. لتوصيل أقسام من خطوط الأنابيب ، يتم استخدام طرق مختلفة اعتمادًا على مواد الأنابيب ؛ تتطلب معظم التقنيات استخدام أداة خاصة باهظة الثمن ومهارات في العمل معها.

توجد أيضًا طرق لتوصيل الأنابيب البلاستيكية بتركيبات ضغط قابلة للإزالة ، حيث تكون الأداة الرئيسية عبارة عن مفتاح ربط منتظم قابل للتعديل. وجدة غير معروفة في مجال السباكة - تركيب دفع ، يمكنك ضم قطعتين من الأنابيب المصنوعة من البولي إيثيلين المتصالب في غضون بضع ثوانٍ بنقرة واحدة.

أبعاد

عند التمديد ، يمكن أن يصل طول دائرة التسخين تحت الأرضية إلى 100 متر أو أكثر ، لذلك من المهم أن تكون الأنابيب المستخدمة بالحجم المناسب لتجنب الوصلات غير المرغوب فيها أسفل ذراع التسوية. مقاومة كيميائية

غالبًا ما يتم وضع خط أنابيب التدفئة في الجدران أو ذراع التسوية ، ويتم تمرير مضادات التجمد من خلاله - الإيثيلين جلايكول والبروبيلين جليكول. لذلك ، فإن أحد المتطلبات الرئيسية لخط الأنابيب هو مقاومة المواد الكيميائية العدوانية.

أرز. 3 الأنواع الرئيسية لتركيب التركيبات الانتقالية على الأنابيب: الضغط (لـ PEX-AL-PEX) ، توصيل ضغط PEX ، الضغط بغطاء شد (لـ PEX) ، لحام PP ، ضغط الفولاذ المقاوم للصدأ ذي الجدران الرقيقة

متانة. يجب أن تتحمل أنابيب التسخين التشغيل طويل الأمد (50 عامًا على الأقل وفقًا لمعيار الدولة) ، بينما يجب أن يؤخذ في الاعتبار أنه بالنسبة للبوليمرات ، تعتمد مدة الخدمة إلى حد كبير على معلمات درجة حرارة سائل التبريد وضغط الخط.
الخصائص الهيدروليكية. يجب أن تتمتع الجدران الداخلية لأنابيب التدفئة في الشقة ، والمباني الفردية ، بمقاومة هيدروليكية منخفضة لتدفق المياه ، أي أن تكون سلسة تمامًا. هذا يساهم في الكفاءة العالية للنظام ، ويقلل من تكاليف التشغيل (استهلاك الطاقة لمضخة الدوران).
التهوية. الأكسجين الموجود في المبرد هو مؤكسد قوي للمعادن ، حيث يؤدي التآكل إلى تدمير عناصر التسخين وأجزاء الغلاية والتجهيزات الفولاذية في النظام

لذلك ، من المهم ألا يسمح غلاف الأنبوب بمرور الهواء ، وهذا المطلب غير ذي صلة بالمعادن بسبب كثافتها العالية وهو مهم عند استخدام أنابيب البوليمر في دائرة التسخين. السعر
المعيار الرئيسي الذي يتم الانتباه إليه على الفور عند تركيب التدفئة ، يرجع ذلك تحديدًا إلى انخفاض السعر الذي تحظى به المنتجات البلاستيكية بأعلى طلب بين السكان

أنواع مختلفة من الأنابيب الفولاذية

تنتج الصناعة المعدنية ثلاثة أنواع فقط من منتجات الأنابيب الفولاذية.

فولاذ أسود. تم استخدام منتجات الأنابيب من هذا النوع على نطاق واسع في السبعينيات والتسعينيات من القرن الماضي في إنشاء إمدادات المياه وخطوط الأنابيب الحرارية. في أغلب الأحيان ، تم استخدام أنبوب VGP الملحوم بالكهرباء لهذا الغرض ، حيث تتوافق خصائصه التقنية مع متطلبات GOST 3262-75.

غالبًا ما تستخدم الأنابيب الملحومة لتركيب أنابيب التدفئة ، مثل هذه الأنابيب مستقيمة وذات درز حلزوني

معلومات مفيدة! العديد من الحرفيين المنزليين ، عند اختيار عناصر نظام التدفئة ، يأخذون في الاعتبار ، إلى جانب العمر التشغيلي لأنابيب التسخين الفولاذية ، أيضًا حقيقة أنها ملحومة بسهولة ، وبالتالي يسهل تركيب النظام. العيب الرئيسي لهذا النوع من المنتجات المعدنية المدلفنة هو قابليتها للتآكل عند ملامستها للماء.

لهذا السبب ، تظهر قشور الصدأ في المبرد ، والأنابيب نفسها تتضخم بالرواسب. يؤدي الجمع بين هذه العوامل إلى انخفاض في إنتاجية خط أنابيب التدفئة. هذا هو السبب في أنه يمكنك شراء الأنابيب الفولاذية اليوم بسعر منخفض نسبيًا ، ولكن سيتعين عليك تغييرها كثيرًا

العيب الرئيسي لهذا النوع من المنتجات المعدنية المدرفلة هو قابليتها للتآكل عند ملامستها للماء. لهذا السبب ، تظهر قشور الصدأ في المبرد ، والأنابيب نفسها تتضخم بالرواسب. يؤدي الجمع بين هذه العوامل إلى انخفاض في إنتاجية خط أنابيب التدفئة. هذا هو السبب في أنه يمكنك شراء الأنابيب الفولاذية اليوم بسعر منخفض نسبيًا ، ولكن سيتعين عليك تغييرها كثيرًا.

الصلب المجلفن. تم تصميم طبقة طلاء الزنك ، كما هو مذكور أعلاه ، لمواجهة ظاهرة التآكل وزيادة عمر خدمة منتجات الأنابيب الفولاذية السوداء. الجلفنة لا تتعامل بشكل كامل مع المهمة ، ولكنها تعمل فقط على إبطاء تآكل المعدن الأساسي.

وفقًا للخبراء ، فإن الجلفنة هي أكثر المواد ثباتًا واستمرارية ، حيث تتيح خصائصها التقنية إمكانية إنشاء تدفئة مركزية من خلال ارتفاعات الضغط غير المتوقعة وجدول درجات الحرارة. في أنظمة التدفئة المستقلة التي تسمح بالتحكم التشغيلي في معلمات التشغيل ، يمكن تركيب أنابيب أرخص من البلاستيك والبولي بروبيلين.

العناصر المجلفنة لخط أنابيب التدفئة لها عيبان خطيران فقط:

• يكسر اللحام طبقة الزنك داخل الأنبوب ، مما يخلق بقعة معرضة للتآكل. هذا يؤدي حتما إلى انخفاض في عمر خدمة نظام التدفئة. وسيستغرق التثبيت على الخيط الكثير من الوقت والجهد.
• تكلفة المنتجات المجلفنة أعلى بكثير من سعر أنابيب التسخين المصنوعة من الفولاذ الأسود أو البلاستيك المعدني أو البلاستيك.

يجب اختيار أنابيب التسخين المجلفنة أو غير القابل للصدأ ، فهي مقاومة للتآكل وتدوم لفترة أطول من المعتاد

ستانلس ستيل. من الناحية النظرية ، فإن استخدام أنابيب الفولاذ المقاوم للصدأ غير الملحومة أو الملحومة تجعل الناهضين ، وكذلك كحل العيون ، أبديًا تقريبًا. لكن هذا الحل غير شائع بسبب تعقيد معالجة الفولاذ المقاوم للتآكل وارتفاع تكلفته.

في ظل هذه الخلفية ، يبدو أن استخدام أنبوب الفولاذ المقاوم للصدأ المموج أكثر ربحية.

• أثناء التثبيت ، يمكنك الحصول على زوج من مفاتيح الغاز وقاطع أنابيب غير مكلف ؛
• ضغط العمل الموصى به عند + 100 درجة مئوية. مثل هذا المؤشر غير متاح لأي بلاستيك ؛
• يمكن أن تأخذ الأنابيب أي تكوين معقد ويمكن ثنيها يدويًا بسهولة.

ملحوظة! إذا كان لدى عائلتك أطفال صغار ، فسيستخدمون حتمًا أسلاك المبرد كعارضة أو دعامة ، مما سيؤدي إلى تشوه هذه العناصر في خط أنابيب التدفئة. وفي الواقع ، يفقد الفولاذ المقاوم للصدأ ، مثل أي معدن ، قوته مع الانحناء المتكرر وقد ينكسر.

معايير اختيار الأنابيب المعدنية للتدفئة

عند بناء منزل ووضع نظام تدفئة بيديك ، يطرح السؤال الرئيسي - ما هي الأنابيب المعدنية الأفضل؟ كما تعلم ، تصنف المعادن المستخدمة في الاتصالات على النحو التالي:

• أسود؛
• اللون؛
• سبائك.

الفئة الأولى تشمل الفولاذ المدلفن والحديد المجلفن والحديد الزهر. المعادن غير الحديدية لا تصدأ بل تتأكسد وهي:

• البرونز.
• نحاس؛
• الألومنيوم ، إلخ.

يعد نوع وتخطيط نظام التدفئة أحد العوامل الحاسمة عند اختيار الأنابيب للشبكة

معايير الاختيار الرئيسية:

• نوع نظام التدفئة (الجاذبية أو القسري) ؛
• الحمولة القصوى (تختلف ظروف المناطق الشمالية في فترة التسخين في خطوط العرض الجنوبية) ؛
• إمكانية استبدال أقسام خط الأنابيب بأكبر حمولة ؛
• طريقة التثبيت (مخفية أو مغلقة ، داخل الجدران) ؛
• التكوين العام للنظام ، بما في ذلك عدد طوابق منزل خاص ؛
• التصميم والضغط الأقصى بالداخل ؛
• نوع المبرد
• افعل ذلك بنفسك إمكانات النقل والتركيب ؛
• الطول الإجمالي وإطار الميزانية للتثبيت ؛
• أقصى درجة حرارة ممكنة في النظام.

طرق لحام الأنابيب الطولية

يتم لحام منتجات الأنابيب التي يتم تصنيعها بطريقة ثني لوح (شريط) من الفولاذ إلى دائرة وربط مفاصلها باستخدام عدة تقنيات مختلفة.

لحام الفرن

يتم تسخين الشريط الفولاذي (الشريط) الذي يدخل إلى مطحنة الدرفلة ليتم تدويره في فرن نفق إلى درجة حرارة تبلغ حوالي 1300 درجة مئوية. عند الاقتراب من البكرات المتدحرجة ، تقوم الفوهات الجانبية أيضًا بتسخين حواف الأنبوب بالهواء الساخن إلى درجة حرارة تبلغ حوالي 1400 درجة مئوية. يتم تثبيت فوهات مماثلة في منطقة لفات مطحنة التشكيل وتسخين حواف الشريط إلى 1400 درجة مئوية قبل ثني الورقة مباشرة في دائرة مع ملامسة الحواف القصوى.

بعد الانضمام إلى الحواف ، يتم تسخينها إلى درجة حرارة عالية تحت الضغط باستخدام بكرات ، يتم تشكيل خط قوي ، يتم الحصول عليه عن طريق الانتشار المتبادل للمعادن المنصهرة. بعد ذلك ، يتم سحب الأنبوب مرة أخرى عبر الفرن باستخدام لفائف التشكيل لإعطائه الشكل الهندسي الصحيح. تشير التكنولوجيا إلى أنواع معالجة الفولاذ بالتشويه الساخن.

أرز. 5 مخطط الفرن ولحام القوس الكهربائي في بيئة التدفق

اللحام الكهربائي

غالبًا ما يكون اللحام الكهربائي أكثر من الطرق الأخرى المستخدمة عند لحام الأنابيب الدائرية ، فهو يسمح لك بالحصول على خط عالي الجودة على الجدران الرقيقة. يتم تصنيع المنتجات الأنبوبية المستخدمة في خطوط الأنابيب في صناعة النفط والغاز باستخدام لحام القوس مع التدفق. للقيام بأعمال اللحام في مطحنة درفلة التشكيل ، يتم تشكيل غلاف أنبوب دائري ، إذا كان قطر المنتج كبيرًا جدًا ، يتم تجميع الدائرة من لوحين ، يتم تشكيلهما تحت ضغط حتى يتم الحصول على شكل نصف دائري.

يتم إجراء اللحام الكهربائي الأوتوماتيكي في وقت واحد من كلا الجانبين حتى يتم الحصول على خط طولي ملحوم بشكل موحد ، يتم استخدام سلك كقطب كهربائي. بعد إزالة الاختبار العملاق والموجات فوق الصوتية والاختبار المائي ، يكون الأنبوب جاهزًا للاستخدام.

أرز. 6 اللحام الكهربائي في الغازات الخاملة - المبدأ

اللحام الكهربائي في بيئة غاز التدريع

عيب اللحام في الهواء هو التأثير الضار للأكسجين على المفصل ، ونتيجة لذلك ، تتشكل فقاعات الهواء في شريط التماس ، ويتغير تركيبها الكيميائي بسبب كربيد عناصر السبائك ، ويظهر المقياس على السطح.

للتخلص من هذه العوامل الضارة الناتجة عن تأثير الأكسجين البيئي على المعدن ، يسمح باستخدام غازات التدريع الخاملة في مجال اللحام: ثاني أكسيد الكربون والأرجون والهيليوم. أثناء التشغيل ، الغازات المحايدة أثقل من الهواء ، تزيحها عن منطقة العمل ، باستثناء ملامسة حوض اللحام المنصهر بالأكسجين الجوي. تستخدم المنتجات الحرارية المصنوعة من التنجستن كأقطاب كهربائية.

غالبًا ما يستخدم اللحام في بيئة الغاز الخامل لربط الأجزاء المصنوعة من الفولاذ المقاوم للصدأ أو سبائك عالية ، وتتميز اللحامات بتوحيد المواد ، ونفس السماكة ، وجودة السطح العالية ، وتوفر إحكامًا ممتازًا وقوة مفصلية.

تنتمي المنتجات الأنبوبية التي تم الحصول عليها عن طريق اللحام الكهربائي إلى مجموعة المنتجات المشكلة على البارد.

أرز. 7 مخططات لحام HDTV

لحام عالي التردد (الحث)

تُستخدم طريقة اللحام بالضغط عالي السرعة الحديثة (عن طريق الضغط على الحواف المنصهرة مع القوة المادية) ، حيث يتم تسخين حواف قطعة العمل بواسطة التيارات عالية التردد عالية التردد حتى تنعيمها ، على نطاق واسع في إنتاج الأنابيب. تكون الكثافة الحالية القصوى في الطبقة السطحية للمنتج وتنخفض بشكل حاد عند غمرها في عمق قطعة العمل (تأثير السطح) ، بسبب تسخين طبقة رقيقة فقط من الغلاف الخارجي بعمق 0.1 - 0.15 مم بشدة .

يتم تسخين الحواف المتصلة بواسطة محث يقع في المنطقة المجاورة مباشرة لحوافها ؛ يولد تيارات تحريضية على طول حواف قطعة العمل باستخدام قطبين كهربائيين ينزلقان على طول الغلاف الأنبوبي.

في اللحام التعريفي ، تكون حواف الأنبوب المتصلة بقطعة العمل على شكل الحرف Y ، ويتم إحضار HDTV إلى الحواف عن طريق محث أو بكرة دوارة بحيث تمر عبر نقطة التقارب. تتراوح المسافة من جهات الاتصال الحاملة للتيار إلى التقاطع من 25 إلى 300 ملم.

هناك العديد من تقنيات اللحام التعريفي ، لربط حواف الأنابيب المصنوعة من المعادن الحديدية وغير الحديدية ، غالبًا ما تستخدم تقنية اللحام تحت الضغط مع اللمعان. معدل التسخين بهذه التقنية هو 15 104 درجة مئوية / ثانية ، هطول الأمطار 2000 مم / ثانية ، وتضمن التقنية جودة عالية لوصلة اللحام.

أرز. 8 المعلمات الفيزيائية للمعادن لأنابيب التماس المستقيمة المعالجة حرارياً وذات الحرارة المنخفضة من الفئتين A و B (GOST 10705-80)

مبدأ استخدام وتركيب التدفئة بأنابيب فولاذية

يُنصح باستخدام الأنابيب الفولاذية عند الحاجة إلى أقطار كبيرة وقوة ميكانيكية. من الصعب جدًا وضع الأنابيب نظرًا لصعوبة منحها الهندسة المطلوبة. بالإضافة إلى ذلك ، يوصى بعزل الأنابيب نظرًا لتوصيلها الحراري الكبير.

في وجود غلاية أرضية ذات دوران طبيعي ، سيكون استخدام الفولاذ "الأسود" هو الأمثل. هذه المادة الخام في نظام السباكة تصدأ بسرعة. ولكن ، في نظام التسخين المستقل ، مع الدوران الطويل لسائل التبريد ، وتبخر الأكسجين السريع ، يمكن أن تستمر خدمة الأنابيب السوداء حوالي 50 عامًا.

عند استخدام غلايات مثبتة على الحائط ومجهزة بمبادل حراري نحاسي ودوران قسري (مضخة) ، يصبح استخدام الأنابيب الفولاذية غير عملي. ويرجع ذلك إلى الطبيعة غير الجمالية لمثل هذا النظام ، والانسداد المسببة للتآكل في أنحف مبادل حراري وتكلفة التركيب العالية. لذلك ، يُنصح بتفكيك الأنابيب الفولاذية التي تحتوي على مواد خام نحاسية أو بلاستيكية.

لتجميع الأنابيب الفولاذية ، من الضروري أن يكون لديك جهاز لقطع الأنابيب والخيوط ، ومفتاح ربط غازي قابل للتعديل ، ومنشار ، ولحام ، وشريط محكم لإغلاق جميع الوصلات. عند شراء الأنابيب غير المجلفنة يجب دهانها بورنيش الإسفلت. في وجود جلفنة المصنع ، ليس من الضروري معالجة الأنابيب بشكل إضافي.تفضل وضع الأنابيب المفتوحة ، يجب أن تعتني بمشابك التثبيت. يمكن وضع نقاط المرفقات على مسافة:

• 2.5 متر إذا كان القطر الداخلي للعمالة يصل إلى 20 ملم ؛
• قطرها حوالي 3 أمتار من 25 ملم وما فوق ؛
• 4 أمتار بقطر داخلي 40 ملم.

بالنسبة لثني الأنابيب الفولاذية ، يُنصح باستخدام آلة ثني الأنابيب الهيدروليكية ، وهي جهاز صغير الحجم ومريح وسهل النقل ويوفر الطاقة. في حالة عدم وجود مثل هذه الأداة ، فمن الممكن شراء تركيبات فولاذية جاهزة بالشكل المطلوب ، والتي تضمن توصيل المقاطع المستقيمة في ثني خط الأنابيب. حتى الآن ، يعد اختيار التركيبات مهمة بسيطة ، حيث تقدم الشركات المصنعة مجموعة كافية منها.

ما هي الأنابيب التي يجب اختيارها لتنظيم نظام التدفئة

يعد اختيار الأنابيب لتدفئة منزل خاص عملية مسؤولة ، يجب خلالها على المرء أن يأخذ في الاعتبار مساحة الغرفة ، سواء تم تسخينها أم لا ، وما هي قوة المرجل ، وما إلى ذلك. نظام عالي الجودة من الأفضل استخدام أنابيب البولي بروبلين. فهي غير مكلفة وذات إحكام شديد وسهلة التركيب. يستغرق التثبيت بعض الوقت ، على عكس العمليات الحسابية والأعمال التحضيرية. لكي يعمل النظام لفترة طويلة ولا يحتاج إلى صيانة وقائية ، من الأفضل اختيار الأنابيب المقواة وصنابير الفولاذ المقاوم للصدأ.

تعتبر الأنابيب المعدنية والبلاستيكية خيارًا جيدًا ولكنه أغلى ثمناً. للتثبيت ، يكفي وجود مفتاح ربط. العيب الرئيسي للمنتجات هو انخفاض عمر خدمة التوصيلات. يجب استخدام هذه الأنابيب فقط في الغرف المدفئة. إذا سمحت الميزانية ، فمن الأفضل شراء أنابيب الفولاذ المقاوم للصدأ. إنها أغلى ثمناً ، لكنها ستستمر 100 عام على الأقل.

قطر أنبوب التسخين

مرحلة أخرى مهمة في تنظيم النظام هي اختيار قطر الأنابيب لتدفئة منزل خاص. يتم عرض المنتجات بأقطار مختلفة.

لاختيار المخطط المناسب ، يجب عليك دراسة مخطط النظام والاتصال بالمتخصصين. يمكن حساب القطر التقريبي بشكل مستقل ، مع مراعاة مساحة الغرفة وسرعة المبرد.

هناك اعتقاد خاطئ بأن تركيب الأنابيب ذات القطر الكبير هو مفتاح التشغيل الفعال للنظام. في الواقع ، بسبب الأنابيب الضخمة ، ينخفض ​​\ u200b \ u200b الضغط في النظام أو يختفي. نتيجة لذلك ، لا يستطيع الماء الوصول إلى جميع المشعات. الأنابيب ذات القطر الأصغر لها معدل تدفق أعلى للمياه. القيمة المثلى بين 0.2 و 1.5 م / ث. إذا كانت السرعة عالية جدًا ، يتم سماع غليان الماء في المبرد.

لتحديد قطر مناسب ، يتم حساب الطاقة الحرارية. على سبيل المثال ، بالنسبة للغرفة التي يصل ارتفاعها إلى 3 أمتار ، يلزم توفير 100 واط من الطاقة لكل متر مربع. للغرفة التي تبلغ مساحتها 20 مترًا مربعًا ، ستكون هناك حاجة إلى 2000 واط. إذا أضفت 20٪ من المخزون تحصل على 2400 واط. يتم توفير الطاقة الحرارية من خلال وجود 1-2 مشعات مثبتة تحت النوافذ. وفقًا للجدول ، فإن الأنابيب التي يبلغ قطرها 8-10 مم مناسبة لهذه الغرفة. هذه حسابات تقريبية ، لكنها ستساعد في حساب الميزانية عند تجديد المنزل.

يعد ترتيب التدفئة مرحلة مهمة تتم مباشرة بعد بناء المنزل. يجدر اتباع نهج مسؤول لاختيار الأنابيب ، لأنها العناصر الرئيسية للنظام. يجب أن تكون قوية ومتينة ومقاومة لارتفاع درجات الحرارة والضغط. عند اختيار المنتجات ، يجدر النظر في الكثير من الفروق الدقيقة. هذه هي مساحة الغرفة ، سواء كانت ساخنة أم لا ، طريقة وضع الاتصالات. لا يستحق التوفير في تنظيم نظام التدفئة. ستدوم المواد عالية الجودة حتى 100 عام ، مع الحفاظ على الأداء. يجب عليك اختيار منتجات من الشركات المصنعة الموثوقة ، لأن أدنى انتهاك لتكنولوجيا التصنيع يضعف الأداء بشكل كبير.

إيجابيات وسلبيات الأنابيب الفولاذية

تعتمد الخصائص التقنية للأنابيب الفولاذية للتدفئة على الميزات التكنولوجية لإنتاجها. يمكن أن تكون المنتجات ملحومة أو غير ملحومة. يتم حياكة الأولى معًا من صفيحة معدنية ، بينما يتم تشكيل الأخيرة على معدات متطورة.

تشمل المزايا الرئيسية للأنبوب الفولاذي للتدفئة ما يلي:

• الموصلية الحرارية العالية. هذه اللحظة مهمة جدًا لتنظيم أنظمة التدفئة في المباني السكنية. ينقل السطح المعدني الحرارة إلى الفضاء الجوي للغرفة ، وبالتالي يؤدي جزئيًا وظيفة جهاز التسخين ؛
• تمدد حراري صغير. تحدد هذه الخاصية مسبقًا عدم الحاجة إلى استخدام المنتجات ذات الجدران السميكة ؛
• ضيق الغاز العالي. تبلغ قيمة هذه الخاصية ، عمليا ، علامة مائة بالمائة. من غير الواقعي إنشاء دائرة تسخين مغلقة كاملة دون استيفاء هذا الشرط ؛
• قوة. بسبب هذه الخاصية ، يتم إنشاء خطوط الضغط العالي فقط على أساس الأنابيب المعدنية ؛
• التوفر. تلعب التكلفة المنخفضة نسبيًا للصلب دورًا مهمًا في إنشاء خيارات الميزانية للإمداد الحراري.

هناك أنواع عديدة من الأنابيب الفولاذية ، ولكل منها مزاياها وعيوبها.

من بين أوجه القصور ، يسلط الخبراء الضوء على:

• القابلية للتآكل. المعدن يقاوم بشكل سيئ تأثيرات البيئة العدوانية والعمليات المؤكسدة. لكن جلفنة الأنابيب الفولاذية يمكن أن تزيد من عمرها التشغيلي بمقدار 10 ... 15 عامًا ، أي مرتين تقريبًا ؛
• كتلة كبيرة. ستكون هناك حاجة لجهد مادي كبير لمد خط الأنابيب ؛
• الاستعلاء. لا يمكن ثني الأنبوب إلا بالحرارة. عند تشكيل خط لتوصيل الأنابيب الفولاذية ، يلزم وجود عناصر مجعدة.
• التوصيل الكهربائي. تعتبر خاصية المعدن هذه ذات أهمية خاصة عند ترتيب نظام تدفئة يعتمد على غلاية كهربائية.
