وضع مجسات درجة الحرارة

يتم تحديد المقياس من الحالة التي يكون فيها المؤشر عند ضغط التشغيل في الثلث الأوسط من المقياس. يجب أن يحتوي المقياس على خط أحمر يوضح الضغط المسموح به.

في مقاييس الضغط بالتلامس الكهربائي ، يتم تثبيت جهتي اتصال ثابتتين على الميزان ، ويتم تثبيت جهة اتصال متحركة على سهم العمل. عندما يلمس السهم جهة الاتصال الثابتة ، يتم إرسال الإشارة الكهربائية منه إلى لوحة التحكم ويتم تنشيط الإنذار.

يجب تركيب صمام ثلاثي الاتجاهات أمام كل مقياس ضغط لتنظيفه وفحصه وإيقاف تشغيله ، بالإضافة إلى أنبوب سيفون (مانع تسرب الماء مملوء بالماء أو بالمكثفات) بقطر لا يقل عن 10 مم لحماية الداخل آلية مقياس الضغط من التعرض لدرجات حرارة عالية.

يستخدم تركيب موازين الحرارة الزئبقية بدون غلاف بشكل أساسي لإجراء قياسات دقيقة قصيرة المدى لدرجة حرارة الوسط. ترآيب ميزان حرارة زئبقي مباشر على خط أنابيب بقطر يصل إلى 80 مم: 1 - علبة ؛ 2 - مقياس حرارة 3 - رئيس ؛ 4 - كم ؛ 5 - موسع مصنوع من ماسورة. عادة ما يتم تثبيت موازين الحرارة الزئبقية في جِلب واقية (قياس الحرارة) وفقًا للمتطلبات التالية.

صهاريج التخزين

2.2.18.صهاريج التخزين
يجب أن تكون مصنوعة خصيصا
المشاريع المطورة.

للجميع مرة أخرى
إدخال وتشغيل صهاريج التخزين
يجب تركيب التعزيزات الخارجية
هياكل لمنع الانهيار
الدبابات.

2.2.19. حجم العمل
صهاريج التخزين ، موقعها
على مصادر الحرارة ، في شبكات الحرارة ينبغي
يتوافق مع SNiP 2.04.01-85 "داخلي
السباكة والصرف الصحي للمباني.

2.2.20. تطبيق صهاريج التخزين النموذجية
المنتجات النفطية لتحل محل الموجودة
صهاريج التخزين محظورة.

2.2.21.مضاد للتآكل
يجب أن تكون حماية صهاريج التخزين
طبقاً للمبادئ التوجيهية
تعليمات لحماية صهاريج التخزين من
التآكل وتهوية الماء "(M.، SPO
"Soyuztechenergo" ، 1981).

2.2.22. المواقع التي تم تثبيتها فيها
يجب تهوية صهاريج التخزين و
تكون مضيئة. الهياكل الحاملة للمباني
يجب أن تكون من مواد غير قابلة للاحتراق. تحت
يجب تزويد الخزانات بمنصات نقالة.

2.2.23. صهاريج التخزين
يجب أن تكون مجهزة بـ:

خط انابيب
إمداد الخزان بالمياه بصمام عائم. أمام
يحتاج كل صمام عوامة
تركيب صمامات الإغلاق

التحويل
خط انابيب؛

أنبوب الفائض
في ذروة مستوى الماء الأقصى المسموح به في
خزان. سعة أنبوب الفائض
يجب أن تكون على الأقل قدرة الجميع
أنابيب تمد الخزان بالمياه ؛

استنزاف (تصريف)
خط أنابيب متصل بأسفل الخزان وبه
أنبوب الفائض ، مع صمام (صمام)
قسم متصل من خط الأنابيب ؛

تصريف المياه
خط أنابيب لتصريف المياه من البليت ؛

الدوران
خط أنابيب للمحافظة عليه إذا لزم الأمر
درجة حرارة ثابتة من الماء الساخن في الخزان أثناء
وقت الاستراحات في تحليلها. على التداول
يجب تثبيت خط الأنابيب في الاتجاه المعاكس
صمام مع صمام بوابة (صمام) ؛

الهواء (سترة)
يضخ. يجب أن يكون المقطع العرضي للقصبة الهوائية
ضمان التدفق الحر في الخزان و
إطلاق حر للهواء أو البخار منه (مع
وجود وسادة بخار) ، باستثناء
تشكيل فراغ (فراغ) أثناء الضخ
الماء من الخزان وزيادة الضغط أعلى
الغلاف الجوي أثناء ملئه ؛

المعدات اللازمة ل
التحكم في مستوى المياه ، التنبيه
مستويات الحد مع إخراج الإشارات في
غرفة مع حضور دائم
الأفراد ، وكذلك مع أجهزة التعشيق التي ينبغي
توفر: الوقف الكامل لإمدادات المياه ل
الخزان عند الوصول إلى المستوى العلوي الأقصى ،
عند تفعيل المضخات الاحتياطية
إيقاف تشغيل مضخات العمل ، والتبديل
التيار الكهربائي الرئيسي
المعدات ذات الصلة
صهاريج التخزين للنسخ الاحتياطي
فقدان الجهد عند المصدر الرئيسي ؛

التحكم والقياس
أجهزة لقياس درجة حرارة الماء في الخزانات
والضغط في المدخل والمخرج
خطوط الأنابيب.

العزل الحراري،
محمية بطبقة غطاء من التعرض
العوامل الجوية.

2.2.24. كل شئ
يجب أن تكون خطوط الأنابيب ، باستثناء الصرف
الاتصال بالجدران العمودية
صهاريج التخزين مع تركيب التعويض
أجهزة للمشروع التقديري للخزان.
حلول التوصيل الإنشائية
يجب استبعاد خطوط الأنابيب إلى الخزان
إمكانية نقل السلطة من هؤلاء
خطوط الأنابيب على جدرانه وأسفله.

2.2.25. صمامات البوابة على خط أنابيب إمداد المياه لكل منها
الخزان وصمامات الفصل بين الخزانات
يجب أن تكون مدفوعة كهربائيا. محركات كهربائية
يجب وضع صمامات البوابة خارج المنطقة
الفيضانات المحتملة بهذه الطريقة
في حالة وقوع حادث على إحدى الدبابات تم توفيره
الانفصال التشغيلي عنه عن الآخرين
خزانات موازية.

2.2.26. في
تجنب التسوية غير المتكافئة للرملية
يجب توفير قواعد الخزان
أجهزة لإزالة السطح و
المياه الجوفية.

2.2.27.مجموعة الدبابات أو
يجب أن يكون الخزان القائم بذاته مسورًا
سور ترابي لا يقل ارتفاعه وعرضه عن 0.5 متر
قمة لا تقل عن 0.5 متر, وحول الخزان يجب أن يكون
اكتملت المنطقة العمياء. في الفراغ بين الدبابات
يجب تنظيم سياج لتصريف المياه
في نظام الصرف الصحي. حول الدبابات
تقع خارج إقليم مصدر الحرارة
أو المؤسسة ، يجب توفيرها
سياج بارتفاع 2.5 متر على الأقل ومثبت
علامات الحظر.

كيفية تثبيت ميزان الحرارة على aogv-23.2-1

في اقتباسك ، نحن نتحدث عن مقياس حرارة زئبقي ، هل هذا ينطبق أيضًا على المقياس السائل؟ مصمم القسم الفرعي OV (مينسك ، بيلاروسيا) Dmitry Dmitrievich عضو المنتدى غير متوفر حاليًا اقتباس: Nkassandra في 09 نوفمبر 2012 ، 10:27 صباحًا يشير اقتباسك إلى مقياس حرارة زئبقي ، هل ينطبق هذا أيضًا على موازين الحرارة السائلة؟ ربما لا أفهم شيئًا ، لكن يبدو أن مقياس الحرارة الزئبقي نوع من السوائل؟ لا أعرف ما إذا كان هذا ينطبق على موازين حرارة الكحول ، ولكن يمكن للمرء أن يجادل: لديهم نفس مبدأ التشغيل ، هناك علبة كحول ، من أجل القياس الصحيح ، من الضروري ضمان التوصيل الحراري الجيد للطبقة بين الإطار ومقياس الحرارة - مما يعني أنك بحاجة أيضًا إلى ملئه بالزيت. حتى الآن قررت تركيب موازين الحرارة ثنائية المعدن.

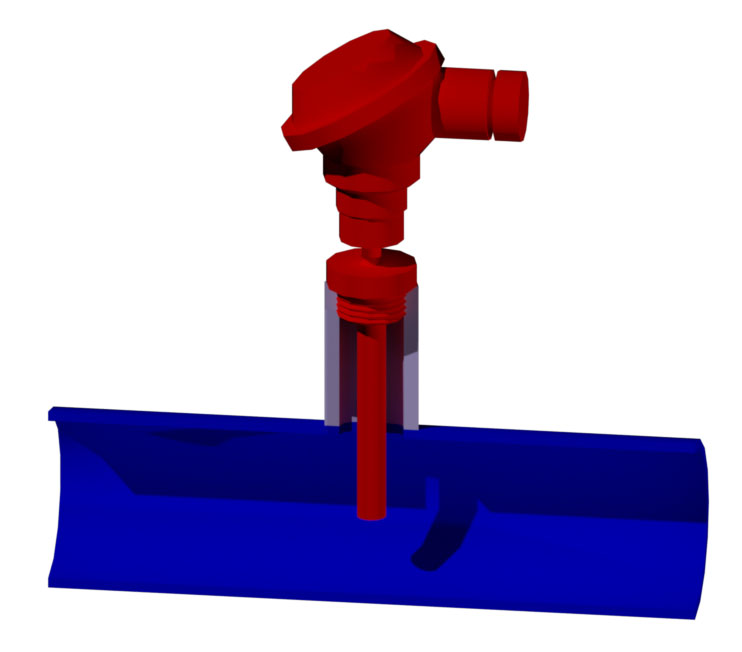

محول المقاومة الحراري
