تركيب المرجل في مخطط منزل خاص والتوصيات

تركيب الميزات

عند تحديد كيفية تركيب وتوصيل غلاية تسخين المياه بإمدادات المياه ، ضع في اعتبارك التوصيات التالية:

• وفقًا لقواعد تركيب سخانات المياه ، يجب توفير أنابيب الماء الساخن لتركيبات السباكة في العزل الحراري بسمك غلاف لا يقل عن 20 مم ، ويجب ألا يتجاوز معامل التوصيل الحراري 0.035 واط / م 2. يؤدي استيفاء هذا الشرط إلى تقليل فقد الحرارة في الخط ، وتوفير الكهرباء ، وبالتالي الموارد المالية للمستهلك.
• من المستحسن أيضًا أن يكون هناك عازل للأنابيب المعدنية المصنوعة من الفولاذ أو الفولاذ المقاوم للصدأ أو النحاس في خط إمداد الماء البارد (CWS). الغرض الرئيسي من العزل الحراري على خط أنابيب إمداد الماء البارد هو منع تكوين المكثفات ، مما يتسبب في ظهور العفن والعفن والتآكل.

أرز. 14 غلاية التدفئة غير المباشرة في منزل فردي

• عطل شائع في العديد من الغلايات هو تسرب المياه من خلال التركيبات الجانبية لصمام تصريف الأمان ، الناتج عن الضغط العالي في المياه الرئيسية (الموجودة في الطوابق الأولى من المباني السكنية الشاهقة). عادة ، يتم تصريف المياه في المجاري باستخدام أنابيب مرنة متصلة بالتركيبات الجانبية ، وهذا ليس مناسبًا دائمًا. أحد الخيارات لتجنب تثبيت خرطوم التداخل هو تركيب خزان تمدد على الشواية لتعويض انخفاض الضغط.
• كقاعدة عامة ، يتم وضع خزان التمدد في غلايات مسخنة بشكل غير مباشر أو خزانات كبيرة السعة بكمية كبيرة من الماء ، حيث تؤدي التقلبات الصغيرة في درجات الحرارة إلى انخفاض كبير في الضغط.
• عند تثبيت الغلايات ، من الضروري اختيار كابل طاقة مع عزل مقاوم للحرارة ؛ مطلوب حلقة أرضية في الدائرة الكهربائية. يجب أن يحتوي نظام الإمداد بالطاقة لسخان المياه على جهاز إيقاف تشغيل واقي RCD.
• عند تشغيل غلايات قوية باستهلاك طاقة يزيد عن 5 كيلوواط ، يتم تغذيتها بسلك نحاسي ثلاثي النواة بمقطع عرضي كبير (2 - 2.5 مم 2) من الدرع ، مما يؤدي إلى توصيل خط كهربائي منفصل ، وهو أكثر العلامات التجارية استخدامًا الكابلات الكهربائية هي VVG 3x2.5-380 ، PPV 3x2.5- 380.
• لزيادة العمر التشغيلي لعناصر تسخين سخانات المياه ، يتم تثبيت مرشح مغناطيسي في نظام إمداد المياه ، مما يمنع ترسب الأملاح المعدنية على سطح عنصر التسخين.

أرز. 15 توصيل غلاية نموذجية بالشبكة الكهربائية

أنواع سخانات المياه الكهربائية

هناك مجموعتان كبيرتان: التدفق والتخزين. تسخن سخانات المياه اللحظية الماء الذي يمر من خلالها. في هذا الصدد ، لديهم أبعاد صغيرة نسبيًا ، لكن قوة عالية جدًا - تصل إلى 24 كيلو واط ، لكن هذا هو الحد الأقصى. لغسل الأطباق والاستحمام ، تكفي قوة 4-6 كيلو واط للاستحمام - 10-12 كيلو واط. لتوصيل هذه المعدات ، يلزم وجود خط طاقة مخصص مع RCD.

سخانات المياه بأنواعها المختلفة

تسمى سخانات المياه التخزينية أيضًا "الغلايات" ، ولديها خزان وخزان صغير ، مقارنة بالتدفق ، بقوة - من 0.8 كيلو واط إلى 4 كيلو واط. ومع ذلك ، من المستحسن أيضًا وجود خط طاقة منفصل. تعتمد أحجام الغلاية على حجم الماء الموجود في الخزان. شكلها أسطواني ، ويمكن وضع الأسطوانة عموديًا (خيار أرخص) وأفقيًا (أكثر تكلفة).

يتم اختيار مكان تركيب سخان المياه بشكل أساسي وفقًا لظروف التوصيل الحالية. غالبًا ما يكون هذا إما حمامًا أو مطبخًا: يتم توفير المياه لكلا الغرفتين. ثانيًا ، يتم اختيار المكان لأسباب جمالية: بحيث لا تكون المعدات "ملفتة للنظر" للغاية. من وجهة النظر هذه ، عادة ما يتم اختيار المرحاض أو الحمام. إذا كانت المساحة متوفرة ، فهذا هو الخيار الأفضل.

أنواع سخانات المياه

في المنازل الفردية ، في حالة عدم وجود خط إمداد مركزي بالمياه ، يتم الحصول على المياه من مصادر الآبار أو الآبار ، وضخها إلى إمدادات المياه المحلية باستخدام مضخات كهربائية غاطسة أو سطحية (محطات ضخ). في نفس الوقت ، من أجل إقامة مريحة ، يحتاج المستهلك إلى الماء الساخن ، والذي يمكن الحصول عليه بطرق مختلفة. الخيار الشائع لوحدة تسخين المياه هو سخان مياه يعمل بالغاز ، يتم تثبيته إذا كان المنزل متصلاً بخط إمداد غاز مركزي.

في حالة عدم وجود غاز في منزل أو شقة فردية ، يبقى الخيار الوحيد المناسب لتسخين المياه (ليس من المنطقي التفكير في غلاية التدفئة بسبب الصعوبات التكنولوجية في الحصول على الماء الساخن القابل للاستهلاك) - استخدام أنواع مختلفة من سخانات المياه الكهربائية (غلايات).

طريقة أخرى لتسخين الماء البارد للمنازل المحرومة من الكهرباء والغاز هي أعمدة حرق الأخشاب (الوقود الصلب) بالاسم الشائع تايتان.

أرز. 2 كيفية توصيل التيتانيوم - الأنابيب والترتيب الهيكلي لعمود الوقود الصلب

تدفق. إنها عنصر تسخين كهربائي أنبوبي (TEH) على شكل لولب غير معزول ، يوضع في خط أنابيب ، يتدفق الماء بداخله ، ولا يتم تشغيله إلا عند استهلاك الماء.

لضمان تسخين كمية كبيرة من الماء إلى درجة حرارة عالية ، ستكون هناك حاجة إلى طاقة كهربائية كبيرة للجهاز تبلغ حوالي 10 كيلو واط (لن تكون كافية لتسخين كميات المياه المطلوبة لملء الحمام في وقت واحد ، خذ الاستحمام وغسل الأطباق). لا يمكن أن تتحمل كل الأسلاك في منزل خاص هذه القوة (لإمدادها المريح بالمياه الساخنة ، ستكون هناك حاجة إلى 20 كيلو وات من طاقة السخان) ، وحتى أكثر من ذلك في الشقة.

لتزويد سخان المياه بالكهرباء ، سيتعين عليك تشغيل خط منفصل بسلك مقطع عرضي كبير من اللوحة الكهربائية ، وهو أمر غير مقبول دائمًا ويؤدي إلى تكاليف مالية كبيرة. لذلك ، سخان التدفق هو جهاز لأحجام صغيرة من استهلاك الماء الساخن.

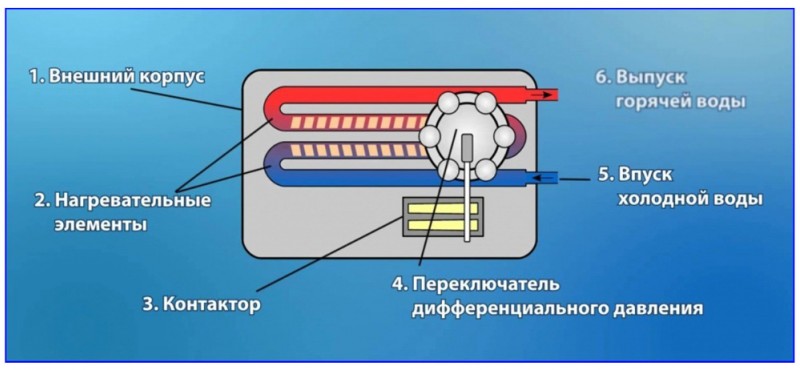

أرز. 3 المكونات الرئيسية لسخان ماء الغلايات الفوري

تراكمي.

نصائح عامة لتركيب سخان مياه بيديك

بالإضافة إلى اختيار نوع وطراز جهاز لتسخين المياه ، قبل المتابعة ، من الضروري تحديد النقاط المهمة التالية:

• طوال فترة التشغيل بأكملها ، يجب أن يكون الوصول إلى الجهاز مجانيًا.
• يجب أن يكون للجدار الذي من المفترض أن يتم تعليق السخان عليه هامش أمان مزدوج ، أي عند تركيب غلاية سعة 150 لترًا ، يجب أن يتحمل حمولة 300 كجم.
• تحليل حالة الأنابيب والرافعات ومدى توافر منافذ توصيل الجهاز. في بعض الحالات ، سيكون من الضروري استبدال كل من الناهضين والأنابيب في الشقة.
• إذا لم تتغير الأسلاك في الشقة لفترة طويلة ، فقم بدعوة أخصائي لتحديد حالتها والمقطع العرضي ، وأيضًا ما إذا كان يمكنها تحمل الحمل من الجهاز الذي اخترته. بعد الفحص ، ستعرف على وجه اليقين ما إذا كنت بحاجة إلى تغيير الأسلاك أم لا.

يتيح الجدول المعروض إمكانية اختيار كابل كهربائي (نحاسي) بحد أدنى من المقطع العرضي يمكن استخدامه لتوصيل الجهاز الذي اخترته:

الطاقة ، كيلوواط)	التيار (أ)	الحد الأدنى من المقطع العرضي للموصل (مم 2)
1,0	4.5	1
2,0	9,0	1,5
2,5	11,4	2,5
3,0	13,6	2,5
3,5	15,9	2,5
4,0	18,2	4
4,5	20,5	4
5,0	22,5	4
6,0	27,3	4
8,0	36,4	6
9,0	40,5	10

من المهم أن تتذكر أنه إذا تم استخدام أسلاك الألمنيوم بدلاً من الأسلاك النحاسية ، فيجب استخدام عامل مضاعف 1.3-1.5. الأخطاء الشائعة أو ما لا يجب فعله

الأخطاء الشائعة أو ما لا يجب فعله

إذا قررت تركيب سخان كهربائي يتدفق عبر التدفق أو تخزينه بنفسك ، فلا يجب عليك بأي حال من الأحوال:

• استبدل أيًا من المكونات المضمنة مع الجهاز.
• ربط الجهاز بالشبكة في حالة عدم وجود ماء فيه.
• قم بإزالة الغلاف أو الغطاء الواقي عند توصيل سخان المياه بالتيار الكهربائي.
• استخدم الوحدة بدون أرضي.
• قم بتشغيل الجهاز عندما يكون الضغط في نظام إمداد المياه ضعيفًا جدًا أو قويًا جدًا.
• تصريف المياه منه بحالة موصولة بالكهرباء.

مخطط الأسلاك القياسي

لن يصعب على الشخص الذي لديه فكرة عامة عن تخطيط شبكة إمداد المياه على نطاق الشقة ومفهوم تشغيل سخان المياه الكهربائي التخزيني معرفة ترتيب توصيله بالأنابيب من إمدادات المياه الباردة والساخنة.

مخطط توصيل المرجل في الشقة

لذلك ، يجب توفير الماء البارد للغلاية

يتم ذلك عن طريق إدخال (تركيب) نقطة الإنطلاق في المكان الأكثر ملاءمة في ظل ظروف محددة.
يجب تثبيت مجموعة أمان على خط أنابيب الإمداد - واحد أو أكثر من الصمامات الخاصة. ستتم مناقشة أهميتها وقواعد التثبيت أدناه في قسم منفصل من المقالة.

يقطع خط أنابيب مخرج المياه الساخنة في شبكة إمدادات المياه الساخنة للشقة المحلية - مباشرة إلى الأنبوب المار - من خلال نقطة الإنطلاق المركبة ، أو ، ويفضل ، إلى المجمع. إذا كانت الشقة متصلة بشبكة مياه ساخنة مركزية ، فيجب تركيب صنبور يقطع ، حسب الضرورة ، الشبكة الداخلية عن الناهض المشترك.

• يمكن استكمال هذا المخطط المقبول بشكل عام ببعض العناصر. لذلك ، يفضل العديد من الأساتذة تركيب المحملات بصنابير أمام مداخل الغلاية على كل من الأنابيب الساخنة والباردة ، مما يسهل تفريغ خزان السخان الكهربائي لأعمال الصيانة أو الإصلاح. هذا "يثقل" إلى حد ما عملية التثبيت ، لكنه يعطي بعض وسائل الراحة في المستقبل.

• في حالة حدوث ارتفاعات في الضغط غالبًا في شبكة إمداد المياه الباردة ، أو إذا تجاوز ضغط الماء القيم المسموح بها لمرجل معين ، فستكون هناك حاجة إلى مخفض ماء. سيعادل الضغط ويحمي السخان الكهربائي من الصدمات الهيدروليكية.

إضافة أخرى ستكون صمام خلط ثرموستاتي. سيوفر درجة حرارة متساوية ومحددة مسبقًا في نظام إمداد الماء الساخن ، والقضاء على احتمالية الحروق ، إلخ. ومع ذلك ، لتثبيته ، ستحتاج إلى إدخال نقطة الإنطلاق الأخرى في خط أنابيب الماء البارد - في الصمام الثرموستاتي نفسه ، يتم خلط التدفقات الساخنة والباردة بدرجة الحرارة المطلوبة.

مخطط باستخدام صمام ثرموستاتي
