تركيب المزاريب
قبل تثبيت الجزء الأفقي من الصرف ، وهو عبارة عن مزاريب متصلة بالسلسلة ، تحتاج إلى قياس الطول الإجمالي للطنف وتحديد الأماكن التي سيتم فيها تثبيت الأقواس. يجب ألا تزيد المسافة بين القوسين عن 60 سم. إذا كانت لديك شكوك حول قوة هيكل الحضيض البلاستيكي ، فيمكن وضع السحابات حتى بعد 30 سم ، وهذا سيجعل النظام أكثر متانة ولن يسمح له بالانهيار في ظل هطول أمطار غزيرة أو تساقط ثلوج كثيرة.
ثم تحتاج إلى تحديد زاوية ميل الجزء الأفقي من النظام. للقيام بذلك ، تحتاج إلى تحديد موضع القوسين الأول والأخير ، ثم شد الحبل بينهما. بعد ذلك ، تحتاج إلى عمل علامات لإصلاح الأقواس المتبقية ، مع مراعاة الفاصل الزمني لوضعها.
يجب أن تبدأ عملية تركيب الميزاب من حوافها ، وفي نفس الوقت يجب أن يؤخذ في الاعتبار أن الجزء الرأسي من أنبوب التصريف يجب ألا يزيد عن 15 سم من أقرب جبل.

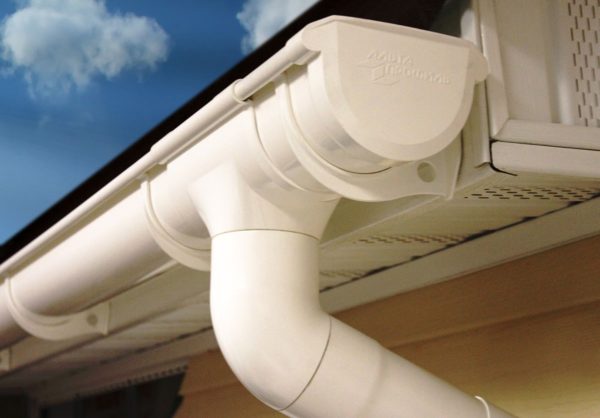

مزايا PVC على المعدن لأنظمة الصرف
تصنع المزاريب لأسطح المنازل من مواد مختلفة:
- البولي فينيل كلورايد؛
- الصلب مع الجلفنة المضادة للتآكل.
- معدن مطلي بالبوليمرات.
- نحاس؛
يعد اختيار قاعدة الميزاب البلاستيكية أكثر أمثل لعدة أسباب ، أهمها: انخفاض الحمل على هيكل المنزل وانخفاض التكلفة.
يعتقد الكثير من الناس أن المعدن أقوى بكثير وأكثر موثوقية من PVC ، لكن التكنولوجيا الحديثة تخلق بلاستيكًا معدلًا ومعززًا يمكنه العمل بشكل صحيح في الظروف الجوية المتغيرة باستمرار. تضيف الشركات التي لديها إنتاجها الخاص ، بما في ذلك Alta Profile ، مُعدِّلات إلى تركيبة البولي فينيل كلوريد ، مما يزيد بشكل خطير من استقرار البلاستيك. مزايا مزاريب البلاستيك الجانبية Alta كثيرة:
نطاق واسع لدرجة الحرارة. الأجزاء البلاستيكية مصممة خصيصًا لتحمل القطرات الكبيرة.
هذا مهم جدًا لمناخ روسيا ، عندما تكون الحرارة شديدة الاختناق في الصيف ، ويكون الصقيع في الشتاء طقطقًا واختراقًا. يحتفظ ملف PVC من شركة Alta Profile بصفاته من ناقص الى زائد 50 درجة مئوية
الأهمية. يمكنك التأكد من أن الصرف لن يذوب في الصيف ، ولن ينفجر في الشتاء
خصائص عالية القوة. بطبيعة الحال ، يعتبر PVC أدنى من المعدن في هذا الصدد ، ولكن هذه المادة التكنولوجية تتحمل بسهولة الأحمال التي يتم وضعها على الصرف أثناء التشغيل. إذا قمت بتثبيت جميع تفاصيل النظام بشكل صحيح ، فلن يخاف الصرف البلاستيكي من تساقط الثلوج الثقيلة الذائبة من السقف في الربيع.
متانة. في هذا المؤشر ، يتفوق البولي فينيل كلوريد على المعدن - إذا كان تحت الظروف الجوية ، مع الاتصال المنتظم بالماء ، والأجزاء المعدنية ، وحتى المجلفنة ، تدوم حوالي 7-8 سنوات ، واستنزاف البلاستيك - حوالي 25 عامًا.
انخفاض وزن الهيكل بأكمله
هذا مهم لأنه كلما زاد الحمل على الجدران الحاملة وأساس المنزل ، زادت سرعة انهيارها. نظرًا لوزن السقف بالكامل (نظام الجمالون ، مادة التسقيف) ، فمن المنطقي اختيار نظام تصريف مصنوع من البلاستيك
ضيق. بالنسبة لنظام الصرف الصحي عالي الجودة ، فإن هذا الأمر له أهمية كبيرة. يحمي عدم وجود تسربات من دخول السائل على الجدران ، وأساس المبنى. تقوم Alta Profile بإنشاء أنظمة ذات عزل فعال للأجزاء - تحتوي جميع عناصر الصرف على أختام مطاطية تمنع تدفق المياه حتى من خلال الحد الأدنى من الفجوات.تستخدم أيضًا مواد مانعة للتسرب خاصة ، والتي تحمي أيضًا من الماء.
الموصلية الممتازة. الأنابيب البلاستيكية لها سطح أملس ، مما يمنع حدوث انسداد - الأوراق وغيرها من الحطام الصغير ، ببساطة لا تلتصق بالجدران الداخلية.
الانتباه. السطح أملس لدرجة أنه حتى الجليد لا يستطيع الإمساك به
مستوى ضوضاء منخفض. يتم تصنيع PVC بطريقة تكون عازلة للصوت بشكل جيد ولا تسبب ضوضاء عند إزالة هطول الأمطار من السقف. هذه ميزة واضحة على المزاريب المعدنية.
سهل التركيب. التصميم الكامل لنظام الصرف منطقي. عند شراء مجموعة ملفات تعريف Alta ، يتلقى المستهلك تعليمات مفصلة لتثبيت النظام على السطح بأيديهم.
نظرة رائعة. الحضيض ليس مجرد آلية غير شخصية لإزالة الأمطار من السقف ، بل هو الآن عنصر تصميم يجعل المنزل أكثر جمالا.
ما هو مهم ، أنه لا ينطلق من الهندسة المعمارية للمبنى ، بل يؤكد على جميع الأماكن المفيدة. بالإضافة إلى الوظائف ، يضيف النظام أناقة وأناقة إلى أي منزل.
تكلفة منخفضة. هذا المؤشر مهم لمعظم العائلات الروسية ، خاصة عند بناء منازلهم الخاصة ، عندما تكون التكاليف مرتفعة بالفعل. المزاريب البلاستيكية Alta Profile هي فرصة لشراء منتجات عالية الجودة بتكلفة مناسبة.
وصف عناصر نظام الصرف
قبل وصف عملية التثبيت على السطح ، يجب أن تعرف ما يتكون منه نظام الصرف بشكل عام.
المزاريب والأنابيب. فهي ضرورية لجمع وإزالة الترسيب. يتم تثبيت المزاريب على حافة الأفاريز بحيث تتسرب المياه من السقف عليها. يتم تثبيتها بمنحدر طفيف بحيث لا يتباطأ السائل ، بل يتحرك نحو الأنابيب. ينتج مقطع ألفا هذه الأجزاء بطول 3 م أو 4 م وقطر الأنبوب 8 أو 10 سم.
قمع المياه. هذا الجزء ، الذي يربط المزلق بالأنبوب ، يوجه السائل لأسفل. هناك نوعان:
- مداخل داخلية
- قمع خارجية.
الفرق بينهما هو أن تركيب الأول أكثر صعوبة - يتم تثبيتها مباشرة في الأسطح (إذا كانت مائلة أو مستقيمة). إذا كان السقف مائلًا تحت منحدر حاد إلى حد ما ، يتم تثبيت المزاريب ذات الأقماع الخارجية على طول محيطه ، مما يؤدي إلى إزالة الترسيب.
الانتباه. تُقبل الأسقف المائلة في روسيا ، لذلك تُستخدم أنظمة ذات مسارات خارجية في مجال بناء المساكن الخاصة. الركبتين
تستخدم لربط الممرات والأنابيب ، وهي مصممة لضمان تصريف عالي الجودة ، لأنها مصنوعة بزاوية 45 درجة. توجد أيضًا أجزاء بزاوية 72 درجة
الركبتين. تستخدم لربط الممرات والأنابيب ، وهي مصممة لضمان تصريف عالي الجودة ، لأنها مصنوعة بزاوية 45 درجة. توجد أيضًا أجزاء بزاوية 72 درجة.
عند حواف السقف ، حيث يتغير الاتجاه ، يتم استخدام مزاريب الزاوية ، غالبًا بزاوية قائمة.
شبكات وقوابس واقية. الأول يحمي الأنابيب والمزاريب من الحصول على حطام كبير بداخلها ، مما قد يخلق عقبة أمام إزالة الترسيب من السقف ، والأخير متصل من حواف المزاريب لعزل النظام.
في الجزء السفلي من الأنبوب ، لمزيد من الراحة في إزالة السائل ، يتم تثبيت منافذ التصريف - كونها بزاوية ، فإنها تقوم بتصريف المياه من السقف بعيدًا عن الأساس.
الأقواس والمشابك والوصلات لربط الأجزاء بسقف وجدران المنزل.
أكثر الأخطاء شيوعاً في تركيب أنظمة الصرف الصحي
عند تثبيت نظام الصرف بنفسك ، يجب أن تلتزم بعناية بالتوصيات الفنية في كل مرحلة.
سيساعدك هذا على تجنب الأخطاء الشائعة:
- يجب ألا تتجاوز المسافة بين الأقواس 60 سم لتجنب الانحرافات عند الحمل الأقصى على نظام الصرف ؛
- من المستحيل ضغط الأنبوب بالمشابك لمنحه الفرصة للتمدد أو الانكماش تحت تأثير درجة الحرارة المحيطة ؛
- إذا كانت هندسة المنزل تحتوي على زوايا داخلية ، حيث يمكن وضع أنبوب تصريف ، وهو أمر يصعب صيانته وتنفيذ تدابير وقائية في المستقبل ، وهناك إمكانية لإعادة توزيع تدفقات المياه من السطح ، فهذا يعني أنه الأفضل تجنب تثبيته بالداخل ونقله إلى زوايا خارجية أو وضعه في المنتصف.
يضمن وجود الصرف تصريف المياه من السقف ، ويحمي واجهة الجدران ، ولكن يمكن توفير السحب النهائي للمياه من خلال ترتيب نظام مثل مجاري العاصفة.
تصاعد بين قوسين
تعتمد الإجابة الصحيحة على سؤال كيفية إصلاح المزاريب بشكل كامل على نوع النظام وخصائص المبنى نفسه. أثناء بناء نظام الصرف ، يتم استخدام خيارات التثبيت التالية :
- تستخدم أقواس التثبيت في المستوى الأفقي على اللوحة الأمامية للسقف في حالة استخدام المزاريب البلاستيكية.
- في حالة عدم وجود لوحة أمامية ، يتم تثبيت الحضيض على أرجل الجمالون. إذا كان من المستحيل تنفيذ هذه الطريقة ، يتم استخدام أقواس خاصة قابلة للتعديل في ارتفاع الأزرار.
- في كثير من الأحيان ، يتم التثبيت من خلال التثبيت على الجزء السفلي من الأرضية أو غطاء السقف.
- يتم تثبيت الأنبوب السفلي على الحائط باستخدام مشابك (بلاستيكية أو مجلفنة).
يتم اختيار المشابك المتصاعدة مع مراعاة المتطلبات التالية :
- يجب أن يتم تثبيت المشبك على الحائط بجهاز بطول تشغيل لا يقل عن 50 مم ؛
- يجب تحديد عمق التثبيت مع مراعاة طبقة العزل الحراري للجدار ؛
- يجب أن يكون هناك فجوة بين الجدار والأنبوب.
يجب أن تدرك أنه عند شد المشابك ، يجب أن تترك فجوة تبلغ 1 مليمتر من أجل التمدد الحراري المحتمل للأنبوب السفلي بسبب التغيرات في درجة الحرارة المحيطة.
ربط المزاريب بالجدران والأسقف
أثناء بناء السقف ، يجب إيلاء اهتمام خاص لتصريف المياه ، لغرض تركيب نظام الصرف الصحي. والغرض الرئيسي منه هو حماية السطح والواجهة والأساس من دخول الماء الزائد.
يتم تثبيت نظام الصرف بمشابك متصلة بالجدار بمسامير. في معظم الحالات ، يكون السقف المائل للمبنى مجهزًا بمصرف. يتكون من المكونات التالية:
- المزاريب.
- أنابيب الصرف.
- قمع؛
- ملحقات إضافية.
تصنف المزاريب حسب شكل ومواد التصنيع. حسب شكل الحضيض ، فإنهم يميزون :
حسب مادة الصنع :
بالإضافة إلى ذلك ، يمكن أن يكون لديهم مجموعة متنوعة جدًا من الألوان ، مما يسمح لك باختيار الخيار الأكثر تناغمًا في كل حالة على حدة.
أثناء العمليات الحسابية ، يجب أن يؤخذ شكل الحضيض في الاعتبار ، لأنه يحدد المنطقة القابلة للاستخدام ، وبالتالي الإنتاجية. بالإضافة إلى ذلك ، يتم أخذ المادة التي سيتم تصنيعها منها في الاعتبار ، حيث تكون العناصر البلاستيكية أثناء التشغيل في درجات حرارة منخفضة هشة للغاية وغير موثوقة.
لهذا السبب ، يجب التعامل مع اختيار هذه المعلمات بحكمة شديدة.
أشكال البناء
أسهل طريقة هي عمل مزراب بيديك من صفائح معدنية مطلية أو مجلفنة. يمكنك إعطائها شكل مستطيل أو نصف دائري.
في معظم الأحيان ، يتم تثبيت المزاريب المستديرة.
يمكنك عمل شكل نصف دائري بأداة دحرجة عن طريق قطع قطعة من الأنبوب المجلفن. تحتاج أولاً إلى قطع الصفائح المعدنية بالحجم المطلوب. لإعطاء صلابة وقوة هيكلية كافية ، يجب ثني حوافها وتوصيلها بألواح خشبية.
وبالمثل ، يمكنك عمل أنابيب مستديرة بيديك. يجب أن تكون حواف الورقة عازمة (طيات). ثم قم بالاتصال ، ثم انحنى بمطرقة. يمكن صنع أنبوب مستطيل باستخدام آلة ثني أو سكة بسيطة. تبدو عناصر نظام الميزاب ، المصممة بشكل احترافي ، جميلة.يمكن شراؤها وتثبيتها بيديك.
يتم تثبيت المزاريب الناتجة ذات المنحدر الطفيف حول محيط السقف وتثبيتها. يتم استخدام الموصلات المقطوعة من صفائح فولاذية عند مفاصل المزاريب.
إجراء تركيب الأنابيب السفلية المصنوعة من البوليمر
لتثبيت نظام أنابيب بلاستيكية لتصريف المياه ، تحتاج إلى أداء عمل مقسم إلى عدة مراحل:
- في البداية ، يجب أن يؤخذ في الاعتبار أن تركيب نظام الصرف يجب أن يتم بزاوية معينة مع منحدر في اتجاه التدفق من أجل استبعاد احتمال ركود المياه.
- يجب تثبيت تفاصيل مثبتات نظام الصرف أثناء عملية تشييد المبنى.
- مباشرة أثناء تركيب النظام ، يتم وضع مزاريب الصرف أولاً ، وتوصيلها ببعضها البعض ، ويتم تثبيت القمع لتجميع المياه. يتم تثبيت الأغطية في نهايات المزاريب.
- بعد الانتهاء من هذه الخطوة ، يتم تثبيت الجزء الرأسي من الأنبوب السفلي في مسار التحويل.
- يتم توصيل الجزء الرأسي لأنبوب التصريف بالجدار على أقواس مثبتة مسبقًا.
ميزات تركيب نظام تصريف المياه
يتم تثبيت الحضيض على المبنى والسقف باستخدام أقواس خاصة. كقاعدة عامة ، يتم قبول القاعدة ، والتي بموجبها يتم تثبيت الحضيض في كل متر
عند حساب الأنابيب السفلية ، ضع في الاعتبار حقيقة أن كل 10 أمتار من المزاريب يجب أن تكون مجهزة بأنبوب واحد بقطر 100 مم. من المفيد جدًا معرفة مساحة السطح ، وحتى عرضه بشكل أفضل
ويرجع ذلك إلى حقيقة أن السطح الذي تبلغ مساحته 100 متر مربع مع ميل 30 درجة سيتلقى ترسيبًا أكثر من السطح نفسه بمنحدر 45 درجة. لقد أثبت المتخصصون في صناعة البناء منذ فترة طويلة أن كل 100 متر مربع من إسقاط السقف يجب أن يكون مجهزًا بأنبوب واحد بقطر 100 ملم.
يتم أيضًا تثبيت الأنابيب السفلية بمشابك ، فقط من نوع مختلف قليلاً عن المزاريب. في كثير من الأحيان ، تحتوي المباني والهياكل على هيكل سقف معقد يتطلب تركيبًا إضافيًا لأنابيب السفلية. في هذا الصدد ، عند حساب نظام الصرف ، يأخذ الخبراء في الاعتبار وجود الجملونات والحواف والنوافذ الكبيرة والميزات المعمارية الأخرى.
تعتبر أنظمة الصلب المجلفن من أرخص الخيارات لنظام الميزاب الحديث. لديهم خصائص أداء جيدة وعمر خدمة طويل. الميزة الرئيسية التي تميزها عن الأنظمة البلاستيكية هي الحفاظ على جميع الخصائص الميكانيكية ، بغض النظر عن درجة الحرارة المحيطة. ميزة أخرى مهمة هي انخفاض سعرها وسهولة تركيبها. وهذا يجعل من الممكن ، حتى بالنسبة للأشخاص ذوي الدخل المتوسط ، تجهيز أنفسهم بشكل مستقل بنظام تصريف عالي الجودة وغير مكلف.
غالبًا ما يطرح السؤال حول كيفية إصلاح الصرف المجلفن للمبنى. يمكن القيام بذلك بكل بساطة بمساعدة المشابك والأقواس المجلفنة الخاصة المتوفرة في السوق. تتمثل إحدى ميزات تصميم الأنظمة المجلفنة في وجود طبقة بوليمر واقية أسفل الطلاء. عندما يتشوه طلاء البوليمر هذا ، سينتشر التآكل بسرعة كبيرة في جميع أنحاء المنطقة المتضررة. في هذا الصدد ، أثناء تشغيل وتركيب العناصر المجلفنة ، يحظر استخدام الأدوات والأدوات الحادة ، وكذلك إجراء الانحناءات المفرطة وغيرها من العمليات التي تشكل خطورة على طلاء البوليمر.
عند اختيار لون وملمس البالوعة ، يجب إيلاء اهتمام خاص للون سقف المبنى وواجهة المبنى. يجب أن يتناسب نظام الصرف بشكل متناغم مع تصميم الهيكل ولا يفسد الواجهة بمظهرها.
خلاف ذلك ، يجب إخفاء الصرف عن الجزء الخلفي من المنزل ، والذي سيكون الحل الأفضل إذا كان من المستحيل اختيار اللون المناسب.عند استخدام البلاط الناعم ، يوصي الخبراء بتركيب نظام مزراب بلاستيكي. ويرجع ذلك إلى وجود طبقة من الرقائق المعدنية ذات خصائص كاشطة. مع التدفقات الكبيرة من الماء ، يتم غسلها في الصرف ، مما يؤدي إلى خدش سطح المزراب والقمع والأنابيب ، وبالتالي يمكن أن يؤدي ذلك إلى إتلاف طلاء البوليمر وظهور التآكل.
تركيب المزاريب
لتركيب مزاريب نظام الصرف ، قم بتنفيذ الخطوات التالية بالتسلسل :
- وفقًا لنتائج قياس الطول الإجمالي للكورنيش ، يتم حساب الحاجة إلى المزاريب ؛
- يتم حساب الحاجة إلى المواد الاستهلاكية من أجل تركيب الصرف على السطح ؛
- عمل علامات لتركيب مثبتات عناصر الصرف ؛
- تثبيت الأقواس في الأماكن المحددة مسبقًا ، مع مراعاة المنحدر الضروري للمزاريب نحو الممرات ؛
- اربط المزاريب بالسقف باستخدام كتائف مثبتة مسبقًا.
من المهم أن تعرف أنه من أجل تنفيذ ترميز عالي الجودة ، يجب أن يكون لديك الأداة التالية: شريط قياس بطول 3 أمتار على الأقل ، خيط خيط ، مستوى ، قلم رصاص
تركيب المزاريب
لتركيب مزاريب نظام الصرف ، قم بتنفيذ الخطوات التالية بالتسلسل :
- وفقًا لنتائج قياس الطول الإجمالي للكورنيش ، يتم حساب الحاجة إلى المزاريب ؛
- يتم حساب الحاجة إلى المواد الاستهلاكية من أجل تركيب الصرف على السطح ؛
- عمل علامات لتركيب مثبتات عناصر الصرف ؛
- تثبيت الأقواس في الأماكن المحددة مسبقًا ، مع مراعاة المنحدر الضروري للمزاريب نحو الممرات ؛
- اربط المزاريب بالسقف باستخدام كتائف مثبتة مسبقًا.
من المهم أن تعرف أنه من أجل تنفيذ ترميز عالي الجودة ، يجب أن يكون لديك الأداة التالية: شريط قياس بطول 3 أمتار على الأقل ، خيط خيط ، مستوى ، قلم رصاص
ما هي أنظمة الصرف الصحي المصنوعة؟
في الوقت الحاضر ، تعتبر المواد البلاستيكية والمعدنية أكثر المواد شيوعًا لإنتاج المزاريب. كل من هذه المواد لها عدد من المزايا التي لا يمكن إنكارها والعديد من العيوب.
في الماضي القريب ، كانت أنظمة المزراب تُصنع حصريًا من مادة واحدة - الصلب المجلفن. تم استخدامه على نطاق واسع ليس فقط لإنتاج الأنابيب وأنظمة الصرف ، ولكن أيضًا لتصنيع الأسقف. على الرغم من ذلك ، في السنوات الأخيرة ، تم استبدال الفولاذ المجلفن في سوق البناء بشكل متزايد بهياكل بلاستيكية.
استخدام المنتجات البلاستيكية في تركيب أنظمة الصرف له مزايا عديدة. على سبيل المثال ، يمكن تشكيل البوليمر في أي شكل لوني تقريبًا. هذا يجعل من الممكن ، بمساعدة أنابيب النزول ، ليس فقط الحفاظ على هيكل المبنى من تأثيرات الرطوبة غير المرغوب فيها ، ولكن أيضًا لتنفيذ أي أفكار تصميمية.
يمكن للمصمم نفسه اختيار أنابيب الصرف البلاستيكية الأكثر ملاءمة لمظهر منزلك ولن تبرز من الخلفية العامة. من المزايا المهمة الأخرى لنظام الصرف المصنوع من البوليمرات إنتاجها في مجموعات جاهزة يمكن تجميعها بسهولة دون مساعدة المتخصصين.
يجب أن يؤخذ في الاعتبار أن أي مجموعة جاهزة عادة ما تكون أغلى من جميع العناصر بشكل منفصل. يمكنك التوفير في هذا إذا لم تشتري هياكل جاهزة ، ولكنك تصنع نظام الصرف الخاص بك عن طريق اختيار المزاريب والأنابيب البلاستيكية من أوسع مجموعة في أسواق البناء.
بطريقة أو بأخرى ، أنت بحاجة إلى معرفة أن العيب الواضح للمزاريب البلاستيكية هو مستوى ضعيف من المقاومة للصقيع العادي وإزالة الجليد. من الضروري التفكير في تصميم نظام الصرف البلاستيكي بحيث لا يتجمد الماء الموجود فيه ، والأهم من ذلك أنه لا يتجمد في الشتاء. أثناء ذوبان الجليد في الشتاء ، غالبًا ما يمكن ملاحظة ذوبان الجليد ، بينما لا يزال الجو باردًا جدًا في الشتاء.
هذا يمكن أن يتلف أنابيب البوليمر ويؤدي إلى تكوين تشققات فيها. بالطبع ، بالإضافة إلى الأنظمة البلاستيكية التي انتشرت على نطاق واسع في السنوات الأخيرة ، يمكن تصنيع أنابيب الصرف من مواد أخرى. هناك مزاريب مصنوعة من النحاس أو سبائك أخرى في السوق. ومع ذلك ، غالبًا ما تكون هذه التصميمات باهظة الثمن ويمكن أن تؤثر بشكل خطير على ميزانيتك.
مع كل هذا ، لا يزال غالبية الروس يختارون نظام تصريف من الصلب المجلفن ، نظرًا لموثوقيتهم وبساطتهم. ظهر الآن حل بديل في السوق - هياكل معدنية مطلية بالبوليمر. فهي تجمع بين جميع مزايا المادتين ، باستثناء العيوب المتبادلة. لكن هذا لا يمكن أن يؤثر على تكلفة المنتج ، فهذه الأنابيب أغلى بحوالي 2-3 مرات من الأنابيب المعتادة.
المصارف من الزجاجات البلاستيكية
ليس من الصعب استنزاف الزجاجات البلاستيكية بيديك. من وجهة نظر الجماليات ، سيكون مثل هذا النظام أدنى من تلك المصنوعة من العناصر المشتراة وحتى من أنابيب الصرف الصحي البلاستيكية ، ومع ذلك ، من حيث الوظيفة ، فإن المزاريب محلية الصنع تلبي جميع المتطلبات.
وفقًا للسادة ، فإن الزجاجات التي تبلغ سعتها 2 لتر هي الأنسب لهذه الأغراض ، على الرغم من أنه يمكن أيضًا استخدام حاويات بسعة 1.5 لتر. يتم قطع العنق والقاع بطريقة تتشكل فيها أسطوانة مستوية بأقصى طول ممكن. بعد ذلك ، يتم قطع الأسطوانات إلى نصفين وتتداخل مع بعضها البعض. يتم التثبيت بمساعدة قطع من الأسلاك أو دباسة. بالنسبة لخطوط الأنابيب العمودية ، يتم قطع الزجاجات بحيث تضيق الأسطوانات من جانب واحد. عن طريق إدخال الأسطوانات في بعضها البعض بمساعدة الجوانب الضيقة ، يتم الحصول على أنبوب. يمكن عمل القمع من رقبة مقطوعة. يتم ربط المزاريب من الزجاجات البلاستيكية بعناصر البناء باستخدام حلقات الأسلاك.
مخطط لتصنيع المصارف من الزجاجات
يمكن تركيب مزاريب أفقية لمزيد من الصلابة على لوح خشبي مثبت مسبقًا بالسقف.
القواعد العامة لتركيب نظام الصرف الصحي
لكي يعمل نظام الصرف بشكل فعال ، يجب مراعاة بعض القواعد والعوامل.
تشمل هذه العوامل والقواعد:
- المحاسبة عن هطول الأمطار السنوي لمنطقة معينة ؛
- السمات المعمارية والهندسية للمبنى ، السقف الذي يتم تركيب الصرف عليه. لذلك ، إذا كانت المسافة بين النقاط القصوى للسقف (المتدلية) لا تتجاوز 10 أمتار ، يكفي تثبيت أنبوب واحد فقط لتنظيم الصرف. بالنسبة للمسافات الأكبر ، ستكون هناك حاجة إلى أكثر من 1 ، والتي يمكن تثبيتها ليس فقط في النقاط القصوى.
- المواد التي صنع منها السقف وجدران الواجهة ؛
- مع مراعاة خصائص مادة عناصر الصرف.
بالإضافة إلى ذلك ، من الضروري تصميم نظام صرف أو رسم. سيسمح لك ذلك بحساب مواد التثبيت بشكل صحيح ، وكذلك تحديد ميزات الصرف في المرحلة الأولية.

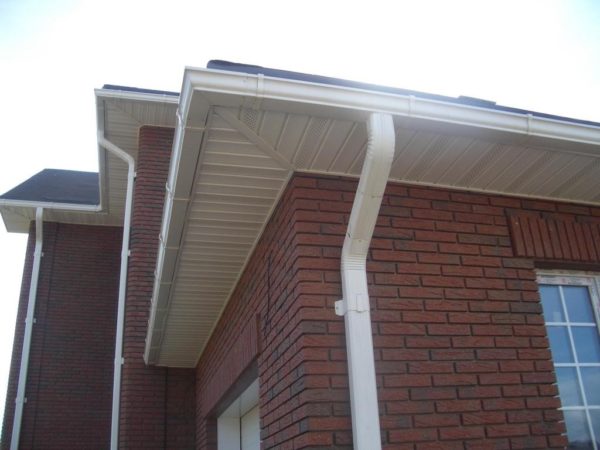

تثبيت أنبوب الصرف على الحائط
هناك حاجة لأنظمة المزاريب لتجميع المياه الذائبة والأمطار من السقف بأكمله ، وبالتالي حماية سطح وجدران المبنى من التدمير المبكر. عند تثبيت نظام الصرف ، ستصادف بالتأكيد شيئًا مثل تثبيت الأنابيب السفلية على الحائط. تعتمد موثوقية تصميم الحضيض بالكامل على التثبيت الصحيح.
لماذا نحتاج السيطرة في نظام الصرف؟
قبضة أنبوب الصرف هي العناصر الأساسية لتأمين نظام الحضيض. هذا العنصر مثبت بدبوس في جدار المبنى ، وهناك أنابيب مثبتة. الغرض منه هو ضمان الموثوقية عند تركيب العناصر الرأسية لنظام الصرف ويجب ألا تسمح القبضة للأنابيب بالانحراف إلى الجوانب تحت تأثير الرياح وأحمال الطاقة الأخرى.لمنع الصدأ ، يجب أن تكون المسامير مصنوعة من الفولاذ المجلفن أو مطلية بمركب مقاوم للتآكل. يتم تثبيت أنابيب الصرف على مسافة من الجدار من 30 إلى 35 سم. توفر الوصلات المريحة ذات المسامير تركيبًا سهلًا وسريعًا للأنابيب. المقابض من ثلاثة أنواع:
- قبضة دبوس. مصمم لتثبيت أنابيب الصرف في المباني المبنية من الطوب والخرسانة ؛
- أجهزة قبضة. الغرض منه هو تركيب الأنابيب على الهياكل الخشبية.
- قبضة عالمية. يمكن توصيله بكل من المنازل الخشبية والطوب. كما أنها تستخدم في المباني المصنوعة من الألواح العازلة.
للتثبيت ، ستحتاج إلى معرفة قطر أنبوب الصرف والعمق الكافي لتركيب دبوس الملقط.
لماذا نحتاج إلى مشابك في نظام الصرف؟
تستخدم المشابك لربط أنابيب الصرف بجدران المنزل. هذا اسم آخر لنفس القبضة. المشابك مصنوعة من المعدن أو البلاستيك المقوى. يتم إرفاق المشابك المعدنية بأداة طويلة واحدة ، وتحتوي التركيبات البلاستيكية على نقطتي ربط. عند اختيار المشابك ، يجب مراعاة النقاط التالية:
اقرأ أيضا: لماذا همهمة أنابيب المياه
- عمق تثبيت الجهاز ، والذي يجب ألا يقل عن 50-70 مم ؛
- المسافة بين الجدار الأمامي والأنبوب ، حيث يُمنع ربط الأنبوب بالقرب من جدار المنزل ؛
- سماكة طبقة العزل على واجهة المبنى.
نصيحة مهمة! يجب ألا تقوم أبدًا بربط المشبك بطريقة تكون أجهزته في طبقة العزل ، فهذا تثبيت غير موثوق به على الإطلاق!
قواعد ربط نظام الصرف بالجدار
أثناء التثبيت ، يجب عليك الالتزام بالتوصيات التالية:
- يتم تركيب الأنابيب من الأعلى إلى الأسفل:
- في جدار المنزل ، تحتاج إلى عمل ثقوب لربط المسامير التي تم تثبيت المشابك عليها ؛
- مثبتات الأنابيب السفلية مثبتة على منحدر معين ؛
عند بناء منزل جديد ، يتم تثبيت السحابات أثناء البناء.
- عند تثبيت المشابك ، يجب التأكد من أنها لا تغطي الأنبوب بإحكام شديد ، خاصة بالنسبة لتصريف البلاستيك ، وإلا فسوف يتمدد البلاستيك أو يتقلص مع تغيرات درجة الحرارة ، وستظهر تشققات على الأنابيب.
- تثبيت أنبوب الصرف على الحائط. المشابك للتثبيت
- تثبيت أنبوب بلاستيكي على الحائط
- تركيب مواسير الصرف الصحي على الحائط
تصاعد بين قوسين
تعتمد الإجابة الصحيحة على سؤال كيفية إصلاح المزاريب بشكل كامل على نوع النظام وخصائص المبنى نفسه. أثناء بناء نظام الصرف ، يتم استخدام خيارات التثبيت التالية :
- تستخدم أقواس التثبيت في المستوى الأفقي على اللوحة الأمامية للسقف في حالة استخدام المزاريب البلاستيكية.
- في حالة عدم وجود لوحة أمامية ، يتم تثبيت الحضيض على أرجل الجمالون. إذا كان من المستحيل تنفيذ هذه الطريقة ، يتم استخدام أقواس خاصة قابلة للتعديل في ارتفاع الأزرار.
- في كثير من الأحيان ، يتم التثبيت من خلال التثبيت على الجزء السفلي من الأرضية أو غطاء السقف.
- يتم تثبيت الأنبوب السفلي على الحائط باستخدام مشابك (بلاستيكية أو مجلفنة).
يتم اختيار المشابك المتصاعدة مع مراعاة المتطلبات التالية :
- يجب أن يتم تثبيت المشبك على الحائط بجهاز بطول تشغيل لا يقل عن 50 مم ؛
- يجب تحديد عمق التثبيت مع مراعاة طبقة العزل الحراري للجدار ؛
- يجب أن يكون هناك فجوة بين الجدار والأنبوب.
يجب أن تدرك أنه عند شد المشابك ، يجب أن تترك فجوة تبلغ 1 مليمتر من أجل التمدد الحراري المحتمل للأنبوب السفلي بسبب التغيرات في درجة الحرارة المحيطة.

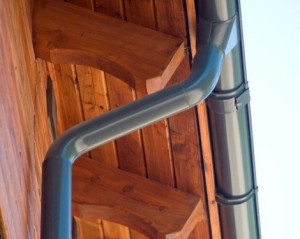

ماسورة التصريف الثابتة
تم بالفعل وصف خوارزمية التثبيت لأنابيب الصرف عدة مرات في المنتديات ومواقع البناء المختلفة. يمكنك استخدام طريقة تركيب الأنبوب "من الأعلى" ، أو يمكنك استخدام خيار "من الأسفل".لنبدأ بمزيد من التفاصيل بالطريقة الأولى لتركيب الصرف.
- في البداية ، من الضروري تحديد مكان تثبيت المثبت العلوي للجزء الرأسي من أنبوب التصريف. تأكد من مراعاة أبعاد كوع الأنبوب وعرض نتوء أفاريز السقف. في حالة وجود قمع سحب الماء على الحضيض بعيدًا تمامًا عن الحائط ، يوصى بعمل ثني على الجزء الرأسي من الأنبوب السفلي والذي يمكن أن يجعله أقرب إلى الحائط. لهذا الغرض ، يتم استخدام الأجزاء النهائية - الأكواع بزوايا مختلفة وأقسام الأنابيب القصيرة.
- من الضروري إصلاح الجزء الرأسي من أنبوب التصريف بما لا يزيد عن 5 سم من السطح الخارجي لجدار المنزل. في هذه الحالة ، يتم تثبيت الحامل مبدئيًا في القسم العلوي. بالفعل من ذلك ، باستخدام خط راسيا ، يتم وضع علامة على خط عمودي ، حيث سيتم وضع السحابات للأقسام المتبقية من الصرف. يجب أن تكون المسافة بين القوسين على الجزء الرأسي حوالي متر.
- بعد تثبيت الأقواس ، قم بتركيب فرع يقوم بإمداد المياه من الميزاب عبر قمع التجميع إلى الجزء الرأسي من الأنبوب.
في النهاية ، يمكنك متابعة تثبيت هذا القسم من الصرف. بعد تثبيت الجزء الرأسي في الجزء السفلي من النظام ، قم بتثبيت كوع مخرج الماء
يجدر الانتباه إلى حقيقة أن تقاطع الأنبوب والمخرج يجب أن يعلق على الحائط باستخدام شريحة منفصلة. في بعض الحالات ، لا يتم تثبيت الجواب في قاع الأنبوب ، ويقوم الأنبوب بإرسال المياه مباشرة إلى مجاري العاصفة
الآن ضع في اعتبارك خيار تركيب نظام تصريف وفقًا لمبدأ "من أسفل إلى أعلى".
- في البداية ، يجب حفر ثقوب في الحائط لتركيب الأقواس.
- يتم تثبيت العلامات على المشابك السفلية (أجزاء من الأنبوب بزاوية مقطوعة).
- بعد تنفيذ الخطوات السابقة ، يمكنك متابعة تثبيت الروابط المتبقية. يتم إرفاق كل جزء بمشبك منفصل. إذا كان جزء من الأنبوب طويلًا جدًا ، فيجب تثبيت مشابك خاصة له. وفقًا للقواعد ، يجب ألا يزيد الفاصل الزمني بين المشابك عن 180 سم.
عادة ما يشمل المصنعون جميع الأجزاء التي قد تكون مطلوبة عند أداء العمل مع مجموعات أنظمة الصرف. يتم إرفاق دليل دائمًا بالتصميم ، وبعد قراءته يمكنك فهم كيفية تثبيت هذا النوع المحدد من الصرف بشكل صحيح. قد يتم تركيب نماذج من جهات تصنيع مختلفة بشكل مختلف.
قد تجد أنه من المفيد:
اختيار موقع المصارف والأداة اللازمة لتركيب نظام الصرف
يتأثر اختيار مكان لتصريف المياه بطول السقف المتدلي. إذا كان طول السقف المتدلي يصل إلى 10 أمتار ، فيجب تركيب مصرف واحد ، بطول سقف يتجاوز 10 أمتار ، يتم استخدام مصرفين.
يعتمد موقع وتركيب المصارف على نوع السقف ، وللتثبيت المناسب بيديك ، يمكنك استخدام الرسم التخطيطي أدناه.
لتثبيت مزراب بيديك ، ستحتاج إلى الأداة التالية :
- مستوى الروح (المستوى الهيدروليكي) ؛
- أداة الانحناء الخطاف
- حبل ، شريط قياس ، قلم رصاص ؛
- منشارا للمعادن
- كماشة برشام
- مثقاب لاسلكي أو مفك البراغي.
- مطرقة معدنية ومطاطية
- القراد.
- مقص معدني.
تعليمات التثبيت لنظام الصرف الصحي
- يبدأ تركيب نظام الصرف بتركيب الخطافات. في الأساس ، تأتي في ثلاثة أنواع: قصيرة وقابلة للتعديل وطويلة. يمكن ربطها باللوحة السفلية للعوارض الخشبية أو على العارضة أو أعلى العارضة. لكل حالة ، يتم استخدام أنواع مختلفة من الخطافات.
- احسب زاوية ميل الخطافات. يجب أن يكون المنحدر الموصى به 2-3 مم / م. يتم وضع الخطافات جنبًا إلى جنب وترقيمها وتحديد خط الطي. علاوة على ذلك ، باستخدام أداة لثني الخطافات ، يتم ثنيها وفقًا للترميز.
- يتم تركيب أول خطاف مزراب بطريقة تجعل المسافة بين الاستمرارية التخيلية للسقف والجانب الخارجي للمزراب 20-25 مم.
- يتم تثبيت الخطافات على مسافة 0.8 - 0.9 متر بزاوية ميل 2-3 مم / م بالنسبة إلى الأفق. يبدأ التثبيت من حافة الأفاريز من حيث يتجه المنحدر بالنسبة إلى الأفق. يجب أن يكون الخطافان الأول والأخير على مسافة 100-150 مم من حافة حافة السقف.
إذا لم يتم تثبيت الخطافات على اللوحة الأمامية ، ولكن على العارضة أو على آخر شريط من العارضة ، يتم عمل الأخاديد لمحاذاة أسطح الخطافات مع سطح العارضة أو السقيفة.
- إذا كان من الضروري عمل ثقب في الحضيض للقمع ، فقم بتمييز المكان المطلوب بقلم رصاص وقطع ثقبًا بمنشار. بمساعدة الزردية ، يتم إعطاء القمع الشكل المطلوب ، وتتم إزالة نتوءات. المكان الذي يتم فيه قطع المعدن يتم معالجته بطلاء خاص لمنع التآكل.
يتم توصيل القمع أولاً بالمنعطف الخارجي للحضيض ، ويتم تثبيت مشابك التثبيت من الداخل. بعد ذلك ، يتم تثبيت القابس في نهاية الحضيض باستخدام مطرقة مطاطية أو الضغط اليدوي. يتم تثبيت الهيكل المجمع على الخطافات بالضغط على كل خطاف.
إذا أمكن ، يجب تثبيت عناصر مثل: القمع وأغطية النهاية والزوايا قبل التثبيت النهائي للمزراب على السطح.!
- يتم توصيل المزاريب بمساعدة أقفال التوصيل. للقيام بذلك ، يتم ترك فجوة من 2-3 مم بين نهايات الأجزاء المراد ربطها. يتم تطبيق مانع التسرب على الحشية المطاطية على شكل ثلاثة خطوط: يتم وضع أحدهما في المركز والباقي على الجانبين. الجزء الخلفي من القفل متصل بالجوانب الداخلية للمزاريب. بعد ذلك ، يتم الضغط على القفل باتجاه الخارج لضمان إحكام ربط الحشية بالمزاريب. قم بفك القفل وثبته عن طريق ثني أطراف التثبيت. يجب إزالة بقايا مانع التسرب.
- عند تثبيت عناصر الزاوية الداخلية أو الخارجية ، بين الأطراف المراد ربطها ، من الضروري أيضًا عمل فجوة من 2-3 مم والتوصيل باستخدام أقفال التثبيت ، كما هو موضح في التعليمات أعلاه.
- يتم تركيب المصارف في الأماكن المحددة مسبقًا. لتثبيت الأنابيب على الجدران ، يتم استخدام المشابك ، والتي يتم تثبيتها بالمسامير. يجب ألا تتجاوز المسافة بين المشابك مترين. يجب أن يكون الأنبوب على بعد 40 مم على الأقل من الحائط. يجب أن يتم قطع الأنابيب بالمنشار.
إذا كان من الضروري توصيل كوعين ، فقم بقياس المسافة بين طرفي الأنابيب. يضاف 100 مم إلى القيمة التي تم الحصول عليها (في هذه الحالة ، "أ") لأنبوب التوصيل للدخول إلى نهايات الأكواع (50 مم لكل كوع).
يتم تثبيت كوع إنهاء التصريف على الأنبوب باستخدام المسامير. يجب ألا تتجاوز المسافة من حافة أنبوب التصريف إلى الأرض 300 مم. هذا يكمل تركيب السباكة.
نلفت انتباهك إلى مقطع فيديو سيساعدك على فهم جميع الفروق الدقيقة في التثبيت.
يصف هذا الدليل المراحل الرئيسية لتثبيت ميزاب بيديك. في كل حالة محددة ، من الضروري أن تطلب من المورد التعليمات ، لأن كل مصنع لديه تركيب مختلف قليلاً للمزاريب.
ربط المزاريب بالجدران والأسقف
أثناء بناء السقف ، يجب إيلاء اهتمام خاص لتصريف المياه ، لغرض تركيب نظام الصرف الصحي. والغرض الرئيسي منه هو حماية السطح والواجهة والأساس من دخول الماء الزائد.
يتم تثبيت نظام الصرف بمشابك متصلة بالجدار بمسامير. في معظم الحالات ، يكون السقف المائل للمبنى مجهزًا بمصرف. يتكون من المكونات التالية:
- المزاريب.
- أنابيب الصرف.
- قمع؛
- ملحقات إضافية.
تصنف المزاريب حسب شكل ومواد التصنيع. حسب شكل الحضيض ، فإنهم يميزون :
حسب مادة الصنع :
بالإضافة إلى ذلك ، يمكن أن يكون لديهم مجموعة متنوعة جدًا من الألوان ، مما يسمح لك باختيار الخيار الأكثر تناغمًا في كل حالة على حدة.
أثناء العمليات الحسابية ، يجب أن يؤخذ شكل الحضيض في الاعتبار ، لأنه يحدد المنطقة القابلة للاستخدام ، وبالتالي الإنتاجية. بالإضافة إلى ذلك ، يتم أخذ المادة التي سيتم تصنيعها منها في الاعتبار ، والعناصر البلاستيكية أثناء التشغيل في درجات حرارة منخفضة هشة للغاية وغير موثوقة.
لهذا السبب ، يجب التعامل مع اختيار هذه المعلمات بحكمة شديدة.
