نظرية
تحتوي العديد من الأجهزة الإلكترونية هذه الأيام على أخاديد معدنية صغيرة للتأريض. يشير هذا المصطلح إلى حماية خاصة تأخذ التيار الكهربائي عندما يظهر على جسم الجسم ويؤدي إلى الأرض.
تعرض كل فرد في حياته لصدمات كهربائية خفيفة عند لمس الأجهزة الكهربائية. في كثير من الأحيان ، يمكن أن يحدث هذا إذا لمست الكمبيوتر أو الغسالة أو خزان التدفئة. في الحالة الأخيرة ، يحدث هذا بسبب تكوين ثقب في عنصر التسخين ، بسبب مرور الكهرباء عبر الماء.
يحدث هذا غالبًا لسبب أنه تم تركيب الأسلاك الكهربائية في منازلنا بشكل غير لائق. إذا كانت هناك أجهزة تأريض ، فلن تسبب هذه المشكلة أي إزعاج.
هل حمام أكريليك أرضي؟
في الوقت الحاضر ، تحظى أحواض الاستحمام المصنوعة من الأكريليك ، الخفيفة وذات الأسعار المعقولة ، بشعبية خاصة.
على الرغم من أنه عبارة عن بوليمر عازل (أي لا يقوم بإجراء تيار) ، مثل هذا الحمام لا يزال بحاجة إلى التأريض للأسباب التالية
:
- الصب والبثق طريقتان لإنتاج حمام أكريليك. لا يحتفظ البوليمر الناتج عن البثق بشكله جيدًا. يجب أن يتم تثبيت الأوعية المصنوعة بهذه الطريقة في إطار فولاذي ، والذي يجب تأريضه ؛
- يتم أيضًا تأريض حمام الأكريليك لإزالة الكهرباء الساكنة. إذا كان الوعاء كبيرًا ، فيجب القيام بذلك ، لأن هذا يمكن أن يؤدي إلى حقيقة أن الحمام سوف يتراكم شحنة كهربائية قوية.
فيديوهات ذات علاقة
يتم إجراء التأريض الوقائي للحمام في الشقة لأسباب عديدة ، أهمها زيادة الرطوبة في الغرفة والمخاطر المرتبطة بالتسرب الحالي إلى الأرض. يفسر ذلك حقيقة أن الماء الذي يتم سكبه في الحمام هو موصل للكهرباء ، وأن الحمام نفسه ، بطريقة أو بأخرى ، ملامس للأرض.
الأشخاص الذين ليسوا على دراية بأساسيات الكهرباء ، عند مناقشة ما إذا كان من الضروري تأريض الحمام ، يجادلون على النحو التالي. يقولون "لماذا أرضي الحمام" إذا كان معزولاً عن الأرضية بطبقة من بلاط السيراميك؟
لكن في الوقت نفسه ، ينسى كثير من الناس أن جسمه المعدني لا يزال متصلاً بالأرض من خلال نظام للمياه وأنابيب الصرف الصحي.
لهذا السبب ، يمكن أن يتسبب لمس الغسالة لجهاز كهربائي معيب (بسلك ماكينة حلاقة كهربائية مع عزل مكسور ، على سبيل المثال) في حدوث صدمة كهربائية خطيرة.
لذلك ، يعد وضع الأرضية في الحمام مهمة قصوى لحماية المستخدم من تأثيرات الصدمات الكهربائية القوية.
أضف إلى ذلك أن الأرضية الموثوقة في الحمام تؤدي وظيفة ثلاثية:
- أولاً ، عند حدوث تسرب خطير ، فإنه يؤدي إلى تشغيل جهاز حماية (RCD) ، والذي يقوم على الفور بإلغاء تنشيط الغرفة ؛
- ثانيًا ، إذا لم يعمل التجمع الكونغولي من أجل الديمقراطية بسبب التيارات المنخفضة (أو تبين أنه معيب) ، فعند وجود التأريض ، سينخفض الجهد عند نقطة الاتصال إلى مستوى آمن لبعض الوقت ؛
- وأخيرًا ، فإنه يوازن إمكانات جميع الأشياء المعدنية في الحمام المتصلة بجهاز التأريض المشترك (GD) للمنزل.
في الحالة الثانية ، تقل احتمالية حدوث إصابة خطيرة لشخص شعر بصدمة كهربائية بشكل كبير ، والتي تصبح الإجابة على السؤال عن سبب ضرورة تأريض الحمام.
تأريض الجاكوزي
"جاكوزي" - مغطس دوامة يعمل بجهد 220 فولت وبتردد 50 هرتز.
لتوصيل حوض الاستحمام الساخن وتثبيته ، يجب أن تحتوي الغرفة على مقبس أرضي منفصل. يجب أن تكون مجهزة بمصاريع ، بسبب إغلاق الوصول إلى القابس.بالإضافة إلى ذلك ، يلزم وجود قابس ثالث ، والذي سيلعب دور التأريض. هذا المقبس محمي ضد رذاذ الماء ، لذلك لا توجد إمكانية لحدوث ماس كهربائي.
يجب تركيب المقبس على ارتفاع لا يقل عن 50 سم من الأرض وعلى مسافة لا تقل عن 70 سم من حافة حوض الاستحمام الساخن. الكابل معزول مرتين أو ثلاث مرات.
من الضروري تركيب آلة أوتوماتيكية يمكنها تحمل حمولة 16 أمبير حتى لا يكون هناك احتمال لتلف المعدات الكهربائية للحمام ، والذي يمكن أن يحدث بسبب انخفاض مفاجئ في الجهد. أيضًا ، يجب وضع جهاز RCD خارج غرفة الحمام.
يمنع منعا باتا استخدام حوض الاستحمام الساخن المتصل بمخرج غير مؤرض.
بالإضافة إلى ذلك ، يجب عدم تأريض أحواض المياه الساخنة من خلال أنظمة التدفئة والصرف الصحي وإمدادات المياه.
يجب تنفيذ هذا العمل فقط إذا تم فصل حوض الاستحمام الساخن من التيار الكهربائي. في حالة تلف السلك الكهربائي ، يجب ألا تستخدم مثل هذا الحمام ؛ فمن الأفضل الاتصال بالمحترفين الذين سيقومون بإصلاحه أو استبداله.
تأريض حمام معدني
الطريقة العادية للتوصيل هي توصيل حوض الاستحمام بوصلة خاصة باستخدام ناقل أرضي خاص. يجب وضع قضيب التوصيل على لوحة التبديل.
يجب إجراء مثل هذا الاتصال في أي غرفة بها حمام بها معدات كهربائية.
تم تجهيز العديد من الشقق والمنازل بحمامات سوفيتية. إذا قمت بتثبيت مثل هذا السباكة ، إذن على النحو التالي
:
- يتم حفر حفرة في أسفل الحمام باستخدام مثقاب كهربائي بمثقاب. بعد ذلك ، يتم تثبيت وصلة التأريض بمسامير وصمولة وغسالة ؛
- يجب أن يكون الكبل متعدد النواة مشدودًا بساق الحمام من جانب والموزع من الجانب الآخر. يجب توصيل جميع الأسلاك من الأجهزة المعدنية بهذا الكابل ؛
- الموزع مثبت على الحائط في مكان مناسب. يتم إحضاره إلى الحافلة الأرضية لدرع الإدخال الموجود في المدخل ؛

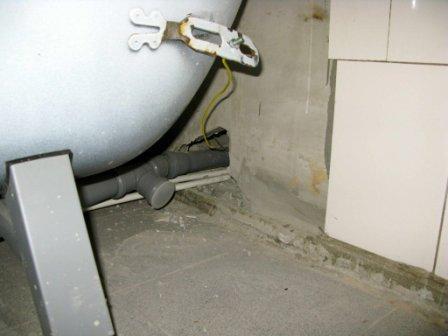

تم تجهيز أحواض الاستحمام المصنوعة من الفولاذ والحديد الزهر التي تم إصدارها مؤخرًا بـ "بتلة" خاصة تستخدم للتأريض. سلك أرضي متصل به.
في هذه الحالة ، من الضروري فقط تجريد الكابل وتثبيته بين غسالات البتلة ، وتثبيته بمسامير وصمولة ؛
إذا كان الحمام يحتوي على دش مجهز بوظيفة تسخين المياه الفوري ، أو خزان تدفئة ، فيجب أيضًا تأريضها. يتكون العبور في هذه الحالة على النحو التالي: العناصر المعدنية لحالة الجهاز متصلة بأنابيب مؤرضة.
مد الكابلات والتجميع الذاتي
لأداء التأريض بشكل مستقل ، تحتاج إلى اختيار سلك مناسب. يجب اختياره وفقًا للخصائص التالية:
- يجب أن يتمتع الكابل بالصلابة اللازمة وأن يكون المقطع العرضي 6 أمتار مربعة. مم؛
- يجب أن يحتوي السلك على عزل أصفر وأخضر مصنوع من مادة PVC ؛
- يجب تحديد طول الكابل بشكل فردي. يُفضل اختيار سلك بطول 2 متر ، ولكن ضع في اعتبارك أن الكابل الطويل جدًا سيؤدي إلى اختراق ؛
- النقطة الجمالية مهمة أيضًا. من غير المحتمل أن تعجبك إذا كانت الأسلاك على مرأى من الجميع. قم بإخفائها خلف الألواح أو الحاجز ، أو قم بتشغيلها على جانب الحمام الذي يكاد يكون غير مرئي ؛
- لتوفير المال ، عادةً ما يتم أخذ الفولاذ كأقطاب كهربائية للتأريض ، ومع ذلك ، فإن الفولاذ المغلف بغلاف نحاسي ، أو النحاس فقط ، له معدلات كفاءة أعلى.
يمكن إجراء تأريض الحمام وفقًا لبعض القواعد العامة:
- لا تنسى الشركات المصنعة تزويد جميع أحواض الاستحمام الحديثة بتلة أرضية منفصلة. يبدو وكأنه ثقب مع ثقب. سلك أرضي متصل بمثل هذه البتلة ؛
- شظيتها العارية مثبتة بين غسالات تساعد على تأمين البرغي والصمولة ؛
- إذا تم إجراء الحمام مرة أخرى في الحقبة السوفيتية ، فأنت بحاجة إلى حفر ثقب في الساق أو في جناح الحمام وبنفس الطريقة تمامًا ، باستخدام غسالات ، ومسمار وجوز ، لإصلاح وصلة التأريض.
إذا لم تكن لديك خبرة كافية في أعمال الكهرباء والتركيب ، فمن الأفضل الاتصال بفني كهربائي محترف سيقوم بالتأريض نيابة عنك. ولكن حتى لو قمت بذلك بنفسك ، يجب على أحد المتخصصين التحقق من تشغيل العبور الأرضي. خلاف ذلك ، فإنك تخاطر بعواقب غير مرغوب فيها.
هناك نقطة أخرى مهمة: كثير من الناس يخلطون بين التأريض والتأريض. هذه أشياء مختلفة قليلاً ، حيث يتم استخدام التصفير للأغراض الصناعية فقط ، ولكن ليس للأغراض المنزلية. وجاء الارتباك من حقيقة أن التصفير مؤخرًا تم إجراؤه كثيرًا في الشقق. ينطبق هذا أيضًا على سخانات المياه والغسالات. لكن لا يوصى بإجراء التصفير في المباني السكنية ، رغم أنه في نفس الوقت غير محظور. فقط تخيل أن السلك المحايد يحترق لسبب غير معروف أو أن كهربائيًا يربط بطريق الخطأ مرحلة بدلاً من الصفر. نتيجة لذلك ، ستحترق جميع أجهزتك ببساطة من الجهد العالي المفرط. نعم ، وأهداف التصفير والتأريض مختلفة بعض الشيء. تم تصميم التصفير فقط لحدوث ماس كهربائى.
اختيار الملحقات لتأريض الحمام
عادة ، في الشقق والمنازل الخاصة ، يتم استخدام سلك مجدول بمساحة مقطع عرضي لا تقل عن 6 أمتار مربعة للتأريض والتأريض. مم. هذه المنطقة المقطعية لموصل التأريض كافية تمامًا لتوفير الحماية ضد الصدمات الكهربائية لشخص في منطقة سكنية. من الأفضل اختيار كبل نحاسي ، لكن في الحالات القصوى ، يمكنك استخدام أسلاك الألمنيوم أو الأسلاك الفولاذية في غلاف نحاسي. يجب إخفاء موصل الأرض. هذا ضروري ليس فقط من الناحية الجمالية ، ولكن أيضًا لحماية الأرض من التلف العرضي. عادةً ما يتم إخفاء الكبل في العناصر الداخلية للحمام وخلف الشاشات والألواح البلاستيكية. يتم استخدام موزع خاص لتوصيل تأريض جميع العناصر الموجودة في الحمام بحافلة مشتركة.
ملامح الطريقة الحديثة لحمامات التأريض
وفقًا لمعايير العمل الآمن ، يتم تأريض الحمام من خلال حافلة تأريض تقع على لوحة مفاتيح مشتركة.
الأهمية! في المباني الجديدة ، لا تحتاج إلى التفكير في كيفية تأريض الحمام ، حيث تم الانتهاء من هذا العمل بالفعل. في حالات أخرى ، مثل هذا الإجراء ضروري ، وكمية المعدات في هذه الغرفة لا يهم.التيار الكهربائي في الحمام
في هذه الحالة ، يجب ألا تستخدم طريقة "الجد" ، ببساطة قم بتوصيل الوعاء بمجاري أو رافع إمداد المياه. في الظروف الحديثة ، لا يعد هذا الخيار مناسبًا على الإطلاق ، حيث استبدل العديد من الأنابيب الأنابيب القديمة والرافعات بالبلاستيك.
لسوء الحظ ، لا يوجد أساس في المباني القديمة في العديد من المباني السكنية ، ولكن إذا تم إعادة بنائها ، فيمكنك متابعة العمل بأمان على الحماية من آثار التيار الكهربائي في الحمام. في هذه الحالة ، يجب ألا تستخدم طريقة "الجد" ، ببساطة قم بتوصيل الوعاء بمجاري أو رافع إمداد المياه. في الظروف الحديثة ، لا يعد هذا الخيار مناسبًا على الإطلاق ، حيث استبدل العديد من الأنابيب الأنابيب القديمة والرافعات بالبلاستيك.
بعد أن قررت الحاجة إلى أرضية الحمام ، يمكنك دعوة متخصص ، أو القيام بكل شيء بنفسك ، ولكن يجب عليك اتباع القواعد:
- يجب أن يحتوي السلك الأرضي على مقطع عرضي كافٍ ، بحيث تكون هذه القيمة للحمام 6 مم².
- تأكد من التحقق من العزل الموثوق به لـ PVC ، والذي يجب أن يكون له لون أصفر وأخضر.يتم تحديد الطول وفقًا للظروف المحددة ، ولكن لا يمكن أن يكون السلك أقل من مترين. يجب أن يتم وضعه بطريقة تمنع التلف العرضي وإفساد مظهر الغرفة ، على سبيل المثال ، داخل الجدران ، خلف شاشة زخرفية ، إلخ.
- إذا تم تركيب الأجهزة الكهربائية التي تسخن الماء في الغرفة ، فيجب إجراء التوصيل الأرضي من خلال جهاز حماية يضمن الإغلاق في الوقت المناسب إذا لزم الأمر.
الأهمية! عند اختيار أقطاب التأريض ، يجب إعطاء الأفضلية للمنتجات النحاسية ، لأنها أكثر موثوقية وكفاءة مقارنة بالصلب. التوفير في هذه الحالة غير مناسب !. يوجد الآن في الحمامات أحواض استحمام قديمة ولكن لا تزال مناسبة من الصلب والحديد الزهر ، بالإضافة إلى خيارات أكثر حداثة - مصنوعة من الأكريليك
متكرر و "جاكوزي". على الرغم من التشابه الكبير إلى حد ما في العمل المنجز ، فإن كل خيار من هذه الخيارات له بعض الميزات التي يجب أن تكون على دراية بها حتى لا ترتكب أخطاء عند حل السؤال: "كيف تؤسس الحمام؟"
يوجد الآن في الحمامات أحواض استحمام قديمة ولكن لا تزال مناسبة من الصلب والحديد الزهر ، بالإضافة إلى خيارات أكثر حداثة - مصنوعة من الأكريليك. متكرر و "جاكوزي". على الرغم من التشابه الكبير إلى حد ما في العمل المنجز ، فإن كل خيار من هذه الخيارات له بعض الميزات التي يجب أن تكون على دراية بها حتى لا ترتكب أخطاء عند حل السؤال: "كيف تؤسس الحمام؟"
أي حمام يجب أن يؤرض
يقدم السوق الحديث أحواض استحمام مصنوعة من مواد مختلفة:
- 1. الحديد الزهر.
- 2. فولاذ.
- 3. أكريليك.
كيف تصنع الأرضية في الحمام مع حوض الاستحمام الأكريليكي؟ يجب أن أقول أنه لا أحد لديه مشاكل مع الحديد الزهر أو الفولاذ ، فغالبًا ما تكون هناك أسئلة بخصوص الأكريليك ، وكيفية تأريض الحمام ، وبالتالي حماية نفسك وجميع أفراد الأسرة.
هناك رأي مفاده أن الأكريليك نفسه عازل ممتاز وليس من المنطقي إرساء حوض الاستحمام في شقة من هذه المواد. لكن بعض الناس يزعمون أن الأكريليك ، بدوره ، يراكم الكهرباء الساكنة ، ومن أجل إزالة هذه الإمكانات ، يوصى بإجراء التأريض.
إن قوة الجهد الساكن لا تكاد تذكر ، ولا تشكل أي تهديد للإنسان ، على الرغم من أن قيمتها عالية جدًا. وإذا تحدثنا عن غرف ذات مستوى عالٍ من الرطوبة ، فلا يوجد جهد ثابت على الإطلاق.
بالإضافة إلى ذلك ، يطرح سؤال منطقي ، إذا لزم الأمر ، كيف تؤرض حمامًا بلاستيكيًا؟
هناك فارق بسيط واحد يستحق النظر ، ويتم التثبيت على إطار معدني ، والذي يعد بدوره موصلًا ممتازًا للتيار الكهربائي. ومع ذلك ، فإن عملية تأريض منتج أكريليك ضرورية أيضًا ، كما هو الحال مع الحديد الزهر والصلب.
قواعد التأريض
لا يعتبر التأريض الوقائي للحمام فعالاً إلا إذا كان للموصل المتصل به إمكانية الوصول إلى حلقة أرضية كاملة (GK).
لا يوجد لسبب بسيط هو أنه في المباني الحضرية يجب بناء الكفاف على الشارع في الأرض بالقرب من المنزل ، ولم يتم توفير هذه الأعمال مسبقًا من خلال قوانين البناء.
شيء آخر هو المنزل الخاص حيث يمكن للمالك أن يأخذ ZK إلى أي مكان مناسب له خارج المبنى السكني ويضع الحمام والمعدات الأخرى بهدوء.
في بعض المباني الحضرية الحديثة ، يتم توفير الطاقة للشقة باستخدام كابل ثلاثي النواة ، بالإضافة إلى الطور والصفر ، يوجد أيضًا سلك أرضي خاص. يتم إخراجها إلى جهة اتصال تأريض منفصلة في الدرع وتستخدم فقط كـ "تجميع" للموصلات الواقية. في هذه الحالة ، سيتم ضمان فائدة عمل مثل هذا التأريض.
وبالتالي ، قبل تأريض الحمام في الشقة ، من المهم التأكد من وجود اتصال تأريض خاص في لوحة التبديل. في حالة عدم وجوده ، كإجراء حماية مؤقت ، سيتعين عليك استخدام RCD ، والذي يعد تركيبه في الحمام في هذه الحالة إلزاميًا
سننظر في إجراء ترتيب التأريض الوقائي بأيدينا باستخدام مثال الحمامات القديمة
في حالة عدم وجوده ، كإجراء مؤقت للحماية ، سيتعين عليك استخدام RCD ، والذي يعد تركيبه في الحمام في هذه الحالة إلزاميًا. سننظر في إجراء ترتيب التأريض الوقائي بأيدينا باستخدام مثال أحواض الاستحمام القديمة.
