ما هي صمامات السباكة وأين يتم استخدامها؟

المحركات والمحركات

مشغل الصمام الكهربائي هو جهاز يمثل نوعًا من المشغل الكهربائي المستخدم لميكنة وأتمتة صمامات خطوط الأنابيب ، ويستخدم على نطاق واسع في جميع الصناعات ، ويلعب دورًا حاسمًا في جميع العمليات التكنولوجية تقريبًا. في أغلب الأحيان ، يتم استخدام المحركات الكهربائية للتحكم عن بعد في الصمامات ، وفتحها وإغلاقها ، وكذلك لتحديد موضع الصمام. بالإضافة إلى المشغلات الكهربائية ، هناك مشغلات تعمل بالصمامات الهوائية والهيدروليكية والكهرومغناطيسية.

تهدف آليات التشغيل الكهربائي المفرد أو السكتة الدماغية الخطية إلى حركة الهيئات المنظمة في أنظمة التحكم الآلي من خلال العمليات التكنولوجية وفقًا لإشارات الأوامر الخاصة بأجهزة الضبط والتشغيل الأوتوماتيكية.

مبدأ تشغيل الآليات هو تحويل الإشارة الكهربائية القادمة من جهاز تنظيم أو تحكم إلى حركة دورانية لعمود الخرج ، أو حركة خطية لقضيب الإخراج.

مشغلات متعددة الأدوار لصمامات البوابة والصمامات

مشغلات كهربائية لصمامات البوابة والصمامات وما إلى ذلك.

تم تصميم المحركات والمشغلات الكهربائية متعددة الدورات (المشغلات الكهربائية) لنقل عزم الدوران إلى التركيبات (عادةً صمامات البوابة والصمامات) عندما يتم تدويرها بواسطة دورة واحدة أو أكثر. تم تصميم الآليات والمحركات لتشغيل صمامات الإغلاق والتحكم في أنظمة التحكم الآلي للعمليات التكنولوجية ، وفقًا لإشارات الأوامر من أجهزة التنظيم والتحكم.

مشغلات كهربائية أحادية / ربع دورة للصمامات والصمامات والمخمدات

المحركات الكهربائية لصمامات الفراشة ، الصمامات الكروية ، صمامات الفراشة ، إلخ.

تم تصميم المحركات والمحركات الكهربائية أحادية الدورة (أو الدوران الجزئي) لنقل عزم الدوران إلى الصمامات (عادةً الصمامات ، والصمامات ، وصمامات الفراشة ، وما إلى ذلك) عندما يتم تدويرها بواسطة دورة واحدة أو أقل (من 0 إلى 360 درجة).

المحركات الخطية للصمامات والمخمدات

مشغلات كهربائية للصمامات ، ومخمدات مختلفة ، إلخ.

تم تصميم المشغلات الخطية لتحفيز صمامات الإغلاق والتحكم (عادةً الصمامات ، المخمدات). ينقلون القوة إلى جذع الصمام أثناء حركته الانتقالية ويستخدمون في أنظمة التحكم الأوتوماتيكية للعمليات التكنولوجية وفقًا لإشارات الأوامر لأجهزة التنظيم والتحكم.

جميع أنواع المشغلات الكهربائية:

• مشغلات رافعة أحادية الدور MEO
• مشغلات شفة واحدة MEOF
• أيضا ، جديد! المحركات أحادية الدوران PrimAR-M PrimAR-MF
• مشغلات خطية أو خطية (محركات كهربائية MEP)
• خط جديد من المحركات MEP-S
• محركات FDA ، و MEO في التصميم الذري ، وآليات الشركات المصنعة الأجنبية وغيرها الكثير.

مشغلات كهربائية لمخمدات الهواء وصمامات الهواء وما إلى ذلك.

مشغلات تعمل بالهواء المضغوط لتجهيزات خطوط الأنابيب: - مشغلات تعمل بالهواء المضغوط متعددة الدورات (صمامات بوابة ، صمامات) - مشغلات تعمل بالهواء المضغوط ذات دورة جزئية أو مفردة (صمامات قرصية ، صمامات كروية) - مشغلات خطية تعمل بالهواء المضغوط (صمامات ، مخمدات)

علب التروس اليدوية لتجهيزات خطوط الأنابيب

أدوات للتحكم وتنظيم العمليات التكنولوجية

أنواع حماية دائرة التحكم

مثل أي جهاز كهروميكانيكي معقد ، يحتوي الصمام الأوتوماتيكي على عدة أنواع من حماية دائرة التحكم ضد أنواع مختلفة من الأحمال الزائدة.

تحتوي لوحة التحكم على زر ZKU ، والذي يعمل على الإغلاق الفوري للطوارئ للمحرك الكهربائي. في الوقت نفسه ، هناك أيضًا عناصر حماية تلقائية:

1. حماية الجهد المنخفض ، وتسمى أيضًا الحماية الصفرية. يتم تشغيلها في لحظة الاختفاء الكامل للجهد داخل الشبكة أو انخفاضها الحرج. الهدف هو استبعاد إمكانية التشغيل الذاتي للمحرك الكهربائي في حالة الاستعادة المفاجئة للجهد. يتم تنفيذ هذه الحماية باستخدام المشغلات المغناطيسية ومرحلات الجهد الكهرومغناطيسي.
2. قفل ذاتي كهربائي. يتم تحقيق هذا النوع من الحماية عن طريق تشغيل جهة الاتصال الافتتاحية في برنامج التشغيل في دائرة إمداد الطاقة للمبتدئين PZ والعكس صحيح. أي ، بينما يكون مشغل البرنامج في وضع التشغيل ، ستكون دائرة إمداد الطاقة الخاصة ببادئ PZ مفتوحة بالتأكيد ، ومن المستحيل تحت أي ظرف من الظروف إجبار مشغل PZ مع بداية البرنامج المغناطيسي.
3. تتم حماية المحرك الكهربائي من الحمل الزائد في حالة التشويش الطارئ للصمام عن طريق فتح نقاط التلامس الخاصة بمفتاح حد القابض ВМ ، والذي يتم إدخاله في دائرة إمداد الطاقة المشتركة لكل من ملفي الحث للمبتدئين.
4. تضمن الحماية القصوى السلامة الكاملة للمحرك في حالة الحمل الزائد لفترة قصيرة وقصر الدائرة. يتم تنفيذه نتيجة استخدام الصمامات أو قواطع الدائرة الكهرومغناطيسية.

ما هو الصمام مع علبة التروس

الصمام الموجه هو نوع من الصمامات الصناعية التي يمكن استخدامها للتحكم أو إيقاف التدفق داخل خط الأنابيب. يجب تثبيته أثناء تركيب أي خط أنابيب حيث يحل العديد من المشاكل ويسهل تشغيل المعدات.

يتحرك عنصر القفل الموجود داخل الهيكل بسبب الحركات الدورانية الترجمية لعلبة التروس. بالنسبة لمحور الأنبوب والتدفق ، فهو عمودي.

وجدت هذه العقدة نطاقًا كبيرًا بسبب حل التصميم المناسب. يوفر مصنع "أدميرال" صمامات بوابية من الصلب (غير القابل للصدأ والسبائك والكربون) لجميع أنواع خطوط الأنابيب. يجب اختيار كل منهم بناءً على ظروف التشغيل. يمكنك التعرف على المنتجات في الكتالوج المناسب للشركة.

يتم تثبيت صمام البوابة مع المخفض على خطوط أنابيب بقطر كبير (من 350 إلى 2200 مم) ، عند درجة حرارة الوسط المسموح بها من -70 إلى +450 درجة مئوية. إنهم قادرون على تحمل ضغط يصل إلى 2.5 ميجا باسكال.
نظرًا للقدرة على تحمل السرعة العالية داخل النظام والتأثيرات العدوانية للبيئة ، فضلاً عن التغيرات في درجات الحرارة ، يتم تثبيت الصمام المزود بعلبة تروس على خطوط الأنابيب:
● الصناعة الكيميائية ؛
● صناعة المعادن ؛
● النفط ؛
● لخطوط الأنابيب المحلية.
● خطوط أنابيب الغاز.

لاختيار الصمام الصحيح ، من الضروري مراعاة قطر خط الأنابيب ، وماذا سيكون وسيط العمل ودرجة الحرارة والضغط

من المهم النظر في ماهية السوائل والغازات التي ستتدفق من خلالها.

مزايا وعيوب الصمام مع علبة التروس

الميزة الرئيسية لمثل هذه التفاصيل هي القدرة على فتح وإغلاق التدفق دون بذل الكثير من الجهد. لذلك ، يتم استخدامه على خطوط الأنابيب ذات القطر الكبير ، حيث تكون كتلة جهاز الضبط كبيرة جدًا بحيث تكون هناك حاجة إلى آليات إضافية للتحكم. بالإضافة إلى ذلك ، يحتوي صندوق التروس على عدد من المزايا ، والتي تشمل:

● مع مصراع مفتوح بالكامل - أدنى مقاومة هيدروليكية ؛
● حركة تدفق وسط العمل ممكنة في أي اتجاه ؛
● طول البناء الصغير.

تشمل العيوب ما يلي:
● ارتفاع ووزن المبنى الكبير ، مما يزيد من الحمل على خط الأنابيب. كما أنه يجعل من المستحيل التثبيت في أماكن يصعب الوصول إليها ؛
● لا يمكن استخدامها في خط أنابيب مع تبلور المواد ؛
● لا يسمح بضغط تفاضلي كبير في الغلاف.

مصنع الصمامات الصناعية "Admiral" يقوم بتصنيع صمامات بوابة موثوقة مع علبة تروس. يتم استخدام أفضل المواد الخام والأجزاء للإنتاج ، وبفضل ورش الإنتاج الخاصة بنا ، يمكننا التحكم في الجودة في كل مرحلة.

وظائف ومبدأ العملية

تؤدي صمامات البوابة ذات المحرك الكهربائي الوظائف المعتادة لصمامات الإغلاق - الإغلاق والتحكم:

• سد الأنبوب كليًا أو جزئيًا ؛
• افتح تجويف الأنبوب لتحرير التدفق.

نوصيك بالتعرف على: الغرض والأنواع الرئيسية للصمامات الكروية HDPE للأنابيب

يتم تشغيل جهاز القفل ، الذي يتم تشغيله بواسطة محرك كهربائي ، في ثلاثة أوضاع:

• التكليف؛
• تلقائي.
• التحكم عن بعد.

يتم استخدام وضع الضبط للعملية بعد التثبيت أو الاستبدال (الإصلاح). هنا ، يتم إعطاء الأوامر بالتسلسل (يتم إغلاق جهات الاتصال) للمحرك الكهربائي ، والذي "يتذكره" ويستخدمه في عملية أخرى. يتم ضبط تشغيل المحرك الكهربائي بعد التثبيت ، مع الضبط اليدوي للمواضع القصوى (مفتوح - مغلق).

الوضع التلقائي هو وضع تشغيل جهاز القفل ، عندما يتم ضبط محرك كهربائي لتغيير معلمات التدفق وضغطه ودرجة الحرارة. يتم إصلاح التغييرات في المعلمات بواسطة أجهزة استشعار خاصة. كما أنها "تعطي إشارة" لدائرة التحكم ، وتغلق جهات الاتصال ، ويتم تطبيق محرك مغناطيسي. يضبط المحرك الكهربائي آلية الحجب على الموضع المطلوب.

الوضع عن بعد هو عندما يتم التحكم في تشغيل المحرك الكهربائي للصمام من لوحة تحكم المشغل في الوضع اليدوي.

أنواع وتصنيفات صمامات المياه

وفقًا لتصميم جسم الإغلاق ، تنقسم صمامات أنظمة السباكة إلى:

وتد؛

موازى؛

بوابة؛

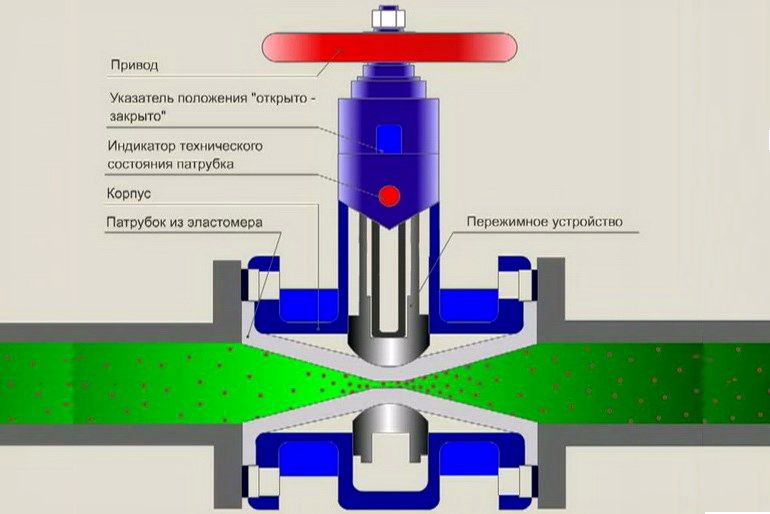

خرطوم.

تم تجهيز صمامات البوابة الإسفينية ببوابة على شكل مخروطي ، والتي في الوضع "المغلق" تتناسب بإحكام مع الفراغ بين السروج. يمكن أن يكون الإسفين من أنواع مختلفة:

• جامدة ، لها شكل صفيحة صلبة ضيقة إلى الأسفل. ينزل بسلاسة إلى الجزء السفلي من الجهاز ويمنع الثقوب الموجودة في السروج في الاتجاه العمودي ، وبالتالي يقطع حركة وسيط العمل. الوتد الصلب يغلق التجويف بإحكام ، ولكنه أكثر عرضة للصدأ ويصعب ملاءمته للسروج. لذلك ، يوجد خطر التشويش في مثل هذه الأجهزة وتنشأ صعوبات في رفع الإسفين أثناء التغيرات المفاجئة في درجات الحرارة ؛
• قرص مزدوج - يتكون من قرصين ، يتم تثبيتهما بشكل متحرك معًا بزاوية مع بعضهما البعض. عندما يتم تشغيل الصمام للإغلاق ، يدور كلا العنصرين بالنسبة لبعضهما البعض ويغلقان فتحات المرور في السروج ، ويضغطان بقوة على أسطحهما المانعة للتسرب. عند فتحها ، فإنها تبتعد عن السروج ، وتحرر الممر من أجل مادة العمل. يوفر تصميم عنصر القفل هذا مستوى جيداً من الضيق ، ويقلل من خطر التشويش ويزيد من عمر عمل الجهاز بأكمله ؛
• مرن ، قرصان متصلان ببعضهما البعض بواسطة جزء مطاطي مرن. إنها قادرة على الانحناء تحت تأثير ضغط الماء ، وبالتالي توفير ضغط أكثر إحكامًا ضد مواد الختم للسروج. تتطلب صمامات البوابة ذات الإسفين المطاطي جهدًا أقل للتشغيل ، ولها أسطح مرور ناعمة تقلل الاحتكاك وتآكل عناصر الجسم التي يتم إغلاقها.

تشمل الصمامات المتوازية الأجهزة التي توجد فيها أسطح مانعة للتسرب لجسم الإغلاق أو هيئة التنظيم في مستويات متوازية مع بعضها البعض.

بالنسبة لمداخن الفرن ، يتم استخدام صمامات البوابة ، والتي يشتمل تصميمها على إطار ولوحة معدنية بمقبض. عندما يتم فتح الصمام ، تتحرك اللوحة خارج الإطار ، وعندما يتم إغلاقها ، فإنها تعود إلى وضعها الأصلي.

تصميم إسفين

يتم استخدام المنتج ذي الإسفين لأنظمة التدفئة والاتصالات ذات الصلة ، وضخ الهيدروكربونات السائلة والمواد الغازية والمواد الكيميائية والماء الساخن والبارد. إن استخدام التصميم في صناعات النفط والغاز والطاقة ، وكذلك في مجال الإسكان والخدمات المجتمعية يتحدث عن نفسه. يتمتع الصمام بميزات تقنية ، ويساعد أيضًا على إغلاق أو فتح الحركة عبر الأنبوب (وبالتالي مرحلتان من العملية - مفتوحة / مغلقة). يتجلى ذلك في حقيقة أن مقعد عنصر القفل المتحرك يتم وضعه بزاوية ، والقفل نفسه مصنوع على شكل إسفين.

أثناء التشغيل ، يدخل الإسفين الفجوة بين المقاعد ويمنع بشكل موثوق مسار المادة التي تتحرك عبر الأنبوب. اعتمادًا على الصمام ، يتم تمييز الصمامات ذات الشكل الإسفيني التالية: صلب ، قرص مزدوج ، مرن. الإسفين الصلب له إحكام واستقرار جيد بسبب الأختام المرنة الثانوية. تتآكل منتجات القرص المزدوج بشكل أقل مقارنة بالمنتجات الصلبة (التي تتعطل فيها الأختام بسرعة) ، ولديها قدرة تضخيم عالية واحتمالية منخفضة للتشويش. لكن أبعادها أكبر بكثير من تلك الصلبة ، مما يؤدي إلى استهلاك إضافي للمعادن ، ويتم تمثيل الصمام المرن بأقراص متصلة ببعضها البعض بواسطة أجزاء مرنة.

مثل هذا المنتج مقاوم لدرجات الحرارة وضغط التشغيل ، ولكنه لا يتكيف بشكل جيد مع الوسائط التي بها شوائب.المنتجات الصلبة أقل كثافة للمعادن ، ولكنها تتطلب عمالة كثيفة في التصنيع. قرص مزدوج - كبير دائمًا ، ولكن من السهل صنعه

مرن - متوسط ​​من حيث الأداء بين القرص الصلب والثنائي القرص. يمكن أن يكون تصميم عنصر التحكم في صمام البوابة ذي الإسفين من طرز مختلفة ، ولكن جميعها مصنوعة وفقًا لمعايير الجودة الخاصة بـ GOST 24856-2014 الحالي

يقوم الصمام الإسفيني بإغلاق تدفق المادة المتحركة بسرعة. لهذا الغرض ، يتم استخدام دواليب الموازنة اليدوية والأنظمة الآلية ، وهي ملائمة جدًا للأشياء البعيدة. جهاز المنتج بسيط للغاية ويتم تمثيله بـ: علبة معدنية مع عناصر قفل ؛ صمولة مغزل داخل أو خارج الجسم (يسحب المغزل إلى أقصى حد له) ؛ بوابة) ؛ موصلات شفة (ضمان ضيق) ؛ أختام (مطاط ، بولي يوريثان ، فلوروبلاستيك ، سطوح معدنية ، لدائن) اعتمادًا على المغزل ، تكون الهياكل الإسفينية قابلة للسحب وغير قابلة للسحب (مدمجة). النوع الثاني غالبًا ما يستخدم لخطوط الأنابيب تحت الأرض ، والمغازل القابلة للسحب - الحديد الزهر أو الصلب ، لها خاصية التجويف الكامل (مع عدم وجود فجوة ضيقة لقطر الفتحات).

المنتجات المعروضة منزلقة ، ومجهزة بسلك كهربائي ، والمغازل الثابتة مغمورة دائمًا في الوسط المنقول ، وبالتالي فهي تتطلب استبدالًا متكررًا

بالطبع ، يفوز هذا الجهاز على الأجهزة القابلة للسحب نظرًا لاكتنازه ووزن هيكله ، ولكنه متين ومقاوم للتآكل. يتم تشغيل المنتج بواسطة دولاب الموازنة أو محركات كهربائية تعمل بالهواء المضغوط وهيدروليكية. يتم تحديد التحكم اليدوي أو التلقائي في الصمام الإسفيني اعتمادًا على وسيط الضخ

أتمتة محرك صمام البوابة

مخطط محرك كهربائي مع القابض الكهروميكانيكي.

تؤدي صمامات البوابة ، كقاعدة عامة ، أمرين: إغلاق أو فتح خط الأنابيب ، اعتمادًا على حالة العناصر الخاضعة للرقابة (المضخات أو المراوح) وعلى التغييرات في المعلمات الخاضعة للرقابة (المستوى ، والضغط ، ودرجة الحرارة ، والتدفق ، وما إلى ذلك) .

يمكن التحكم في الصمام عن بعد بواسطة مشغلات هيدروليكية وكهربائية وهوائية. في الأساس ، عند أتمتة الصمامات ، فإنها تستخدم محركًا كهربائيًا نظرًا لسهولة التحكم.

المحرك غير المتزامن عبارة عن محرك كهربائي لصمام البوابة ، يتم توصيل عمود الإخراج منه بمعدات الدودة ، ويتفاعل الترس الناتج من الترس الدودي مع برغي خرج صمام البوابة.

أثناء تشغيل المحرك الكهربائي ، يقوم المصراع ، مع المسمار ، بخفض أو ارتفاع الصمام أو إغلاقه أو فتحه. ينقل الترس الناتج من علبة التروس من خلال علبة التروس الوسيطة الدوران إلى عدد من الأقراص المزودة بكاميرات. أثناء فتح الصمام ، تستدير الكامات إلى اليمين وتبديل ملامسات المحول الصغير KVO. أثناء إغلاق الصمام ، تستدير الكامات إلى اليسار وتبديل نقاط التلامس الخاصة بالمفتاح الصغير KVZ. توجد الأقراص ذات الكامات بطريقة يتم فيها تنشيط مفتاح KVO أثناء الفتح الكامل للصمام ، وخلال الإغلاق الكامل - مفتاح KVZ.

يوفر مخطط الدائرة الكهربائية للتحكم في المحرك الكهربائي لصمام البوابة 3 أوضاع تحكم: عن بُعد وتلقائي وضبط.

يتم استخدام الوضع البعيد عند التحكم في المحرك الكهربائي من مسافة ، على سبيل المثال ، من وحدة تحكم المرسل. لتحضير هذا الوضع ، يتم ضبط مفتاح التحكم 1PU على الوضع "البعيد" ، ومفتاح التبديل 2VB إلى وضع "التشغيل" ، ومفتاح التبديل 1VB إلى وضع "إيقاف التشغيل". يتم تشغيل لوحة التحكم عن طريق المفتاح B.

ما هو ولماذا هو مطلوب

يستخدم الصمام ، الذي يحتوي على محرك كهربائي في تصميمه ، في أنابيب إمدادات المياه والصرف الصحي. أيضًا ، يتم تثبيت هذه المعدات في أنظمة تكييف الهواء وحتى أنظمة التدفئة. هذا ممكن بشرط عدم تداول السوائل الكيميائية العدوانية في خطوط الأنابيب. يسمح ترتيب تجهيزات الصمام الآلي للنظام بالعمل بكفاءة.

إن وجود محركات كهربائية يبسط إلى حد كبير إدارة نظام التدفئة وإمدادات المياه وما إلى ذلك. إذا كان من الضروري في وقت سابق فك الصمام يدويًا ، يتم الآن تنفيذ هذا العمل بواسطة الآلية. تستخدم صمامات الإغلاق هذه اليوم في العديد من المؤسسات الصناعية. يُنصح بشكل خاص بتركيب هذا الجهاز في أماكن غير آمنة لدخول الإنسان.

أين تستخدم صمامات البوابة الكهربائية؟

من الممكن تركيب صمامات الإغلاق ، التي يتم تشغيلها بواسطة التيار الكهربائي ، سواء على خطوط الأنابيب المنزلية أو في الاتصالات الصناعية والطرق السريعة. يتراوح تغير قطر الأنبوب من 1.5 سم إلى 200 سم ، ولصمامات البوابة نفس قطر قسم الأنبوب الذي تم تركيبها عليه.

يُنصح بتركيب أجهزة إيقاف تشغيل آلية في الأماكن التي يصعب فيها التحكم اليدوي في التدفق.

قد سبق استخدامها:

• في الأماكن التي يصعب فيها الوصول إلى الضبط اليدوي ؛
• على خطوط الأنابيب الموجودة في الأماكن التي تشكل خطراً على صحة الإنسان ؛
• في المناطق التي تتطلب التحكم الآلي.

تستخدم صمامات البوابة لتنظيم وفتح وإغلاق تدفق السوائل والغازات. في البناء ، هذه هي اتصالات دعم الحياة:

• إمدادات المياه (DN 50 ، DN 32) ؛
• التخلص من المياه (DN 50 ، DN 100) ؛
• الصرف الصحي (DU 100).

تُستخدم صمامات بوابة الجريدة المسننة والكهربائية الخاصة في المضخات الغاطسة لأتمتة تنظيم إمدادات المياه. جهاز القفل مجهز بصمام بوابة.

في الصناعة ، تسمح لك صمامات البوابة الكهربائية بأتمتة توريد وتفريغ السوائل والغازات في الوضع التلقائي. يتم تشغيل الصمام الكهربائي من خلال خزانة اتصالات.

أنواع وصلات الإغلاق الكهربائية

لا توجد قيود على قطر الأنبوب للصمامات الكهربائية. الاتصال بخط الأنابيب مشفه.

نوصيك بقراءة: ميزات الجهاز وأنواع الصمامات ثلاثية الاتجاهات والتطبيق في أنظمة التدفئة

حسب التصميم ، تتميز صمامات الإغلاق:

• القرص. الحجاب الحاجز عبارة عن قرص يتم تثبيته بزاوية على التدفق أو عمودي (وضع مغلق).صمامات الفراشة سهلة التركيب والإصلاح وغير مكلفة. يتم الجمع بين نسخة اقتصادية من هذا الجهاز ، عندما يكون الغشاء مصنوعًا من الفولاذ المقاوم للصدأ ، والجسم مصنوع من الفولاذ العادي. لا يتم استخدامه في خطوط الأنابيب التي تخضع لضغط عالٍ.
• مخروطي أو إسفين. آلية القفل مصنوعة على شكل إسفين مع محور دوران قابل للسحب ، والذي يتم تضمينه في المقعد الإسفيني الشكل. يتم استخدامها في خطوط الأنابيب مع ناقل "نظيف" ، حيث أن الجهاز يتعرض بسهولة للتآكل والفشل الميكانيكي.
• موازي. تحتوي الأجهزة على سرجين متوازيين مع أقراص. فرق بين الانزلاق والخرطوم.

وفقًا لموقع معدات الجري ، هناك:

• مع مغزل قابل للسحب ؛
• مع مغزل ثابت.

يؤثر الموقع المختلف جوهريًا للآلية الدوارة على نطاق استخدام جهاز القفل.

• يقع خيط المغزل الصاعد خارج جسم الصمام. يتطلب هذا مساحة للتركيب ، ولكنه يحمي الآلية من التلف الذي تسببه البيئة الداخلية العدوانية غالبًا للمادة المنقولة.
• المغزل غير الصاعد هو الذي يكون فيه خيط مجموعة التشغيل في أي وضع (مفتوح ، مغلق) داخل جسم الصمام. يمكن تركيب هذه التركيبات في مساحة محدودة ، في مكان يصعب الوصول إليه. ومع ذلك ، أثناء التشغيل ، تخضع الآلية للعمل المدمر للبيئة العدوانية للمادة المنقولة. هذا يؤدي إلى الأعطال ، والإصلاحات معقدة بسبب عدم إمكانية الوصول.

هناك الأنواع التالية من المحركات الكهربائية للصمامات:

• متعدد الأدوار.
• متعدد الأدوار المتكاملة.
• حدث الانفجار؛
• متكاملة متعددة الأدوار واقية من الانفجار.

وصلات الإغلاق الكهربائية مصنوعة من الحديد الزهر والصلب. يتم اختيار الصمام بناءً على خصائص ظروف التشغيل (درجة الحرارة ، ضغط التدفق).

تتمتع الأجهزة الفولاذية بالمزايا التالية مقارنة بأجهزة الحديد الزهر:

• هم أكثر مقاومة للعمل مع الضغط العالي في خط الأنابيب (حسب نوع آلية القفل) ؛
• متين ، غير قابل للتآكل (الفولاذ المقاوم للصدأ) ؛
• مقاومة المطرقة المائية ، درجات الحرارة القصوى.

مصادر

• https://StroyVopros.net/vodosnab_otopl/avtomatizatsiya-elektroprivoda-zadvizhki.html
• https://admiralzavod.com/chto_takoe_zadvizhka_s_reduktorom
• https://vseotrube.ru/ventili-i-zadvizhki/dlya-vodoprovoda
• https://vseotrube.ru/ventili-i-zadvizhki/s-elektroprivodom
• https://InfoTruby.ru/armatura/zadvizhki-s-elektroprivodom

بوابات تزويد المياه

في صمام إمداد المياه ، يتكون عنصر القفل على شكل قرص ، قطره يساوي حجم القطر الداخلي للأنبوب. أثناء فتح وإغلاق الصمام ، يدور القرص حول محور عمودي على اتجاه التدفق.

يحتوي جسم الصمام على شكل أسطواني قصير ، ويمكن أن يكون قابلًا للطي ومتآلفًا (هيكل ملحوم بالكامل). وهي مصنوعة من سبائك الحديد الزهر وأنواع مختلفة من الفولاذ والمعادن غير الحديدية والبوليمرات المركبة. يوجد في تجويفه عضو قفل ، يتم تمثيله بجزء متحرك - قرص مسطح أو ثنائي الوجه وجزء ثابت - سرج. تستخدم الحلقات المطاطية المرنة كأختام.

معايير اختيار الصمام

لاختيار صمام الماء المناسب ، من الضروري إجراء تحليل شامل للمتطلبات الأولية لخصائصه التقنية ، وكذلك مقارنة أسعار المنتجات من مختلف الشركات المصنعة.

قم بإجراء هذا التحليل بالتسلسل التالي:

• تحديد الغرض وظروف تشغيل الصمامات (خصائص وسيط العمل ، وقيمة أقصى ضغط عمل ومدى درجة الحرارة) ؛
• تحديد الحجم الاسمي للممر الشرطي (DN) ؛
• اختيار طريقة التحكم في الجهاز ؛
• اختيار المواد لأجزاء الجسم ؛
• توضيح الوظيفة (قفل أو تنظيم) ؛
• اختيار التعديل البناء للمنتج ؛
• التحديد النهائي للمعلمات الهندسية للجهاز (طول المبنى وارتفاعه ، وأبعاد الأطراف المتصلة ، وطريقة الاتصال بخط الدافع ، وعدد السحابات ، وما إلى ذلك) ؛
• اختيار النموذج المناسب وفقًا لمجموعة صمامات البوابة المصنعة.

تم استخدام تركيبات الحديد الزهر لأنظمة التدفئة وإمدادات المياه بشكل أقل في الآونة الأخيرة ، وتستخدم هنا بشكل أساسي الأجهزة الفولاذية.غالبًا ما يتم تثبيت صمامات الحديد الزهر في المجاري ، في أنظمة إمداد الهواء المضغوط والبخار والمواد السائبة.

مبدأ التشغيل والجهاز

تعمل المعدات المعروضة في وسائط عمل مختلفة (ماء ، بخار ، زيت ، زيت ، إلخ). عند اختيار وحدة أو أخرى ، من الضروري مراعاة البيئة التي تم تصميم آلية معينة لها. تقود بعض نماذج المحركات الكهربائية للصمامات الهيكل إلى وضعين (مفتوح أو مغلق). لكن هناك وحدات مصممة للعمل في وظائف وسيطة. نطاق موضع المقابس الخاصة بهم أوسع.

المنتج له الجسم والشفاه. يمكن أن يكون الاتصال متوازيًا أو بزاوية. توفر الأختام ختمًا إضافيًا.

تم تجهيز صمامات البوابة بمحرك كهربائي غير متزامن (ASV) مع دوار قفص السنجاب. المحرك مفصلي مع ترس دودي. يشتمل المحرك الكهربائي على مفتاح VP-700 ، بالإضافة إلى تجاوز يدوي.

الآلية مزودة بقرص دوار. يقوم بتزويد أو إيقاف إمداد الوسيط الداخلي (بخار ، ماء ، زيت ، إلخ). وحدة التحكم وأجهزة الاستشعار هي المسؤولة عن ذلك. تبدأ آلية القفل في التحرك فقط بعد تلقي الإشارة المناسبة.

يتم توفير حركة القابس بواسطة ساق أو مغزل. يشكل الجزء زوجًا ملولبًا مع الجوز. إذا لم يبرز المغزل ، فلن يتم تركيب هذا الجهاز في المنشأة المسؤولة. توجد آلية التشغيل بالداخل ، مما يعقد عملية الإصلاح والصيانة.

يتم تنشيط الآلية بسبب التغيرات في درجة الحرارة أو الضغط أو تدفق السوائل في خط الأنابيب. يمكن أن تكون الإشارة لتحريك القابس هي حالة المضخات والمراوح.
