أتمتة أنظمة التدفئة والمناخ المحلي

لوحة تحكم مرجل

الغلايات الحديثة مؤتمتة: توجد لوحة تحكم على اللوحة الأمامية لكل غلاية. هناك العديد من الأزرار ، بما في ذلك الأزرار الرئيسية - "تشغيل" و "إيقاف". باستخدام الأزرار ، يمكنك ضبط وضع تشغيل الغلاية - الحد الأدنى والاقتصادي والمحسن. على سبيل المثال ، في فصل الشتاء ، يترك أصحاب المنزل المنزل لفترة طويلة ، ولكن حتى لا يتجمد نظام التدفئة ، يقومون بضبط المرجل على الحد الأدنى (وهو يدعم أيضًا) الوضع. ويوفر المرجل درجة حرارة +5 درجة مئوية في المنزل.

يتم استخدام الوضع المحسن عندما يحتاج المنزل إلى التسخين بشكل عاجل ، على سبيل المثال ، إلى درجة حرارة 20 درجة مئوية. نضغط على الزر المقابل ، ونضبط وحدات التحكم في درجة الحرارة على البطاريات على 20 درجة مئوية. يبدأ التشغيل الآلي للغلاية بكامل طاقتها. وعندما تصل درجة الحرارة في الغرف إلى القيمة المحددة ، يتم تنشيط منظمات الحرارة عن بُعد المثبتة في الغرفة ويتم تشغيل وضع الاقتصاد تلقائيًا ، كما يحافظ أيضًا على درجة الحرارة المطلوبة. اعتمادًا على وضع التشغيل ، توفر الأتمتة وقودًا أكثر أو أقل. بالإضافة إلى ذلك ، يمكن توصيل مبرمج أسبوعي بالنظام ويمكن برمجة درجة الحرارة لأي يوم.

تحتوي الوحدة الأوتوماتيكية على مستشعرات تستجيب لأعطال المرجل. يقومون بإيقاف تشغيل النظام في حالة حرجة (على سبيل المثال ، في حالة ارتفاع درجة حرارة جسم الغلاية أو نفاد الوقود ، أو في حالة حدوث عطل آخر). لكن الأتمتة لها أيضًا ناقص: يتم إيقاف تشغيل الكهرباء ، وإيقاف تشغيل الأتمتة ، يليها نظام التدفئة بالكامل. لكن بعض الغلايات المنزلية تعمل بدون كهرباء ، على سبيل المثال ، AOGV (وحدة تسخين المياه بالغاز) ، KCHM (غلاية حديثة من الحديد الزهر ، تعمل بالغاز). إذا تم قطع الكهرباء في كثير من الأحيان ، فيمكن حل هذه المشكلة الخاصة بنظام التدفئة التلقائي بطريقتين.

قم بتركيب بطاريات التيار المتردد ، فهي قادرة على توفير التيار المطلوب لفترة قصيرة (من ساعة إلى يوم).
ضع مولدًا للطوارئ ، يتم تشغيله تلقائيًا عند انقطاع التيار الكهربائي في الشبكة ويعطي التيار حتى يتم توفير الطاقة.

1. المبادئ الأساسية لأتمتة بيوت الغلايات

موثوق بها،
تشغيل اقتصادي وآمن لغرفة المرجل
مع الحد الأدنى من عدد الحاضرين
لا يمكن تنفيذ الأفراد إلا
مع التحكم الحراري
التحكم الآلي و
تحكم العملية،
أجهزة الإنذار وحماية المعدات
.

الأساسية
حلول أتمتة غرفة الغلايات
قبلت خلال تطوير المخططات
أتمتة (مخططات وظيفية).
يجري تطوير مخططات الأتمتة
بعد تصميم الهندسة الحرارية
المخططات واتخاذ القرار بشأن الاختيار
المعدات الرئيسية والمساعدة
غرفة المرجل ، ميكنتها و
الاتصالات الحرارية. ل
المعدات الرئيسية
المرجل ، عوادم الدخان والمراوح ،
وإلى الضخ الإضافي ونزع الهواء
التركيب والمعالجة الكيميائية للمياه والتدفئة
التثبيت ، محطة ضخ المكثفات ،
GDS وتخزين زيت الوقود (الفحم) وإمدادات الوقود.

الصوت
يتم قبول الأتمتة وفقًا
مع SNiP II-35-76 (القسم 15 - "الأتمتة")
ومتطلبات الشركات المصنعة
المعدات الميكانيكية الحرارية.

مستوى الأتمتة
غرف المرجل تعتمد على ما يلي
العوامل الفنية:

—
نوع المرجل (بخار ، ماء ساخن ،
مجتمعة - تسخين المياه بالبخار) ؛

—
تصميم ومعدات المرجل
(برميل ، مستقيم من خلال الحديد الزهر
مقطعية فائقة الشحن ، وما إلى ذلك) ، نوع الدفع
إلخ.؛ نوع الوقود (صلب ، سائل ،
الغازية مجتمعة
زيت الغاز ، المسحوق) والنوع
جهاز حرق الوقود (TSU) ؛

—
طبيعة الأحمال الحرارية
(صناعية ، تدفئة ،
فرد ، وما إلى ذلك) ؛

- عدد الغلايات في
غرفة المرجل.

في
رسم مخطط الأتمتة
توفير النظم الفرعية الرئيسية
تحكم تلقائى،
الحماية التكنولوجية ، عن بعد
الإدارة والتحكم الحراري
الحجب التكنولوجي والإشارات.

تقليل تكلفة دفع ثمن الطاقة الحرارية

أتمتة ITP هي واحدة من أكثر الأدوات فعالية
ل
تقليل تكلفة دفع ثمن الطاقة الحرارية.

4.1. توفر أتمتة ITP
تنظيم درجة حرارة الماء ،
القادمة ل
نظام التدفئة ، حسب درجة الحرارة الخارجية. هذه
يسمح لك لتقليل "تجاوز" المبنى في
فترة الخريف والربيع وتقليل
أكثر تكاليف الطاقة الحرارية "عديمة الجدوى".
4.2 احتياطي إضافي لتوفير الطاقة الحرارية هو
تعديل
درجة حرارة المبرد المزود لنظام التدفئة وفقًا لـ
درجة الحرارة
عودة المياه ، مع مراعاة الوضع الحقيقي لتشغيل مصدر الحرارة
المنظمات.
4.3 الحفاظ على درجة حرارة الماء في خط أنابيب العودة في
وفق
درجة حرارة الناقل الحراري في خط أنابيب الإمداد لشبكة التدفئة (انظر.
3.3)
يسمح لك بتجنب المطالبات والعقوبات المفروضة على إمدادات الحرارة
المنظمات.
على سبيل المثال ، CHPP-5 في حالة الزيادة المنتظمة في المتوسط اليومي
درجة الحرارة
"إرجاع" بأكثر من
3 درجات مئوية رسوم إضافية ل
"الطاقة الحرارية غير المستخدمة". هذه القيمة
يتم تحديده من خلال الصيغة:

∆ دبليو_{التقليل من شأنها}=
M2 ∙ (T2F-T2GR) / 1000

∆ دبليو_{التقليل من شأنها}–
قيمة "الحرارة غير المستغلة بالكامل
power "لفترة الفوترة الشهرية ، Gcal.

م 2
- كمية المبرد لنظام التدفئة ؛
تهوية ل
فترة التسوية الشهرية ، T ؛

T2F
- درجة حرارة الماء العائد الفعلية ، درجة مئوية ؛

T2GR–
إرجاع درجة حرارة الماء
المقابلة لدرجة الحرارة في خط أنابيب إمداد مياه الشبكة ،
درجة مئوية ؛

1000
-مُعامل التحويل إلى Gcal.

تظهر الممارسة ذلك
يتم التقليل من قيمة ∆W. تصل إلى 50٪ من
مجموع
استهلاك الحرارة لمدة شهر واحد.

4.4.
تسمح وحدات التحكم الحديثة
استخدم نقطة الضبط (التصحيح) لدرجة حرارة الماء المطلوبة ،
القادمة ل
نظام التدفئة. يسمح لك هذا الإعداد بالخفض تلقائيًا
درجة الحرارة في
مرافق الإنتاج في الليل وفي عطلات نهاية الأسبوع ،
ومن بعد
تجاوزه خلال ساعات العمل. تستخدم المباني السكنية تلقائيًا
انخفاض
درجة الحرارة في الليل.
وبالتالي ، فإن أتمتة استهلاك الحرارة يوفر أهمية كبيرة
وفورات في الطاقة الحرارية والتي تصل إلى 50٪.

تصحيح درجة حرارة الماء المزود لنظام التدفئة وفقًا لدرجة حرارة المبرد العائد

3.1.
الغرض من التعديل
درجة الحرارة في أنبوب إمداد التدفئة حسب درجة الحرارة
عاد
المبرد.

3.2 تقنية كلاسيكية
التعديلات
درجة حرارة التدفئة "العودة" وافتقارها.

لمواكبة الجدول الزمني
عودة درجة الحرارة
أتمتة ITP
يبدأ العمل على خوارزمية مختلفة. الآن تحسب وحدة التحكم
الخامس
اعتمادًا على درجة الحرارة الخارجية ، فإن درجة الحرارة المطلوبة ليست كذلك
فقط
لخط أنابيب التدفئة ، ولكن أيضًا لخط أنابيب الإرجاع.
متى
تجاوز درجة حرارة المبرد المرتجع للقيمة المحسوبة
–
يتم تقليل المرجع لخط التدفق بالمقابل
بحجم. هذه
الوظيفة موجودة في العديد من أجهزة التحكم في درجة الحرارة ، المحلية و
و
الإنتاج المستورد.
مهمة ضبط درجات الحرارة المزودة لنظام التدفئة
المبرد مع
للحفاظ على درجة حرارة الماء العائد المطلوبة ، كثير
وحدات تحكم مثل ECL. ومع ذلك ، فإن هذه الطريقة في التنظيم
يؤدي إلي
لسبب بسيط: لا تدعم مؤسسة الإمداد الحراري
الرسم البياني المعلن لدرجات الحرارة. في شبكات التدفئة في سانت بطرسبرغ ،
التي
يجب أن تعمل وفقًا للجدول الزمني 150/70 درجة مئوية ، درجة حرارة الماء فيها
الخادم
لا يتجاوز خط الأنابيب ، كقاعدة عامة ، 95 درجة مئوية.
تتطلب منظمات إمداد الحرارة أن درجة حرارة العودة
المبرد يتوافق مع درجة حرارة الماء في خط أنابيب الإمداد.
فكر في مثال:
- خارج -20 درجة مئوية حسب جدول التدفئة 150/70
خط أنابيب الإمداد
يجب أن تكون درجة حرارة نظام التدفئة 133.3 درجة مئوية. ومع ذلك ، في الواقع
مشاكل شبكة التدفئة
درجة الحرارة في أنبوب الإمداد هي 90.7 درجة مئوية ، وهو ما يتوافق مع
درجة الحرارة
الهواء الخارجي -5 درجة مئوية. بناءً على درجة الحرارة الخارجية
-20 درجة مئوية يقوم جهاز التحكم بحساب درجة الحرارة المطلوبة
عودة المبرد
64.6 درجة مئوية (انظر الشكل 1 - الرسم البياني 150/70 درجة مئوية).
لكن
تطلب منظمة الإمداد الحراري من المستهلك العودة
المبرد ليس كذلك
أكثر دفئا من 49 درجة مئوية ، وهو ما يتوافق مع درجة حرارة المياه القادمة من
شبكات تدفئة. إذا
تجاوز درجة حرارة العودة 49 درجة مئوية ، تحكم
لن يكون
اضبط نقطة ضبط درجة حرارة التسخين حتى تصل درجة الحرارة
يعكس
لن يتجاوز خط الأنابيب 64.6 درجة مئوية ، مما يعني أن المهمة
المحافظة
لم يتم حل درجة حرارة الماء العائد المطلوبة وإمداد الحرارة
منظمة
له الحق في تقديم مطالبة للمشترك فيما يتعلق بالمبالغة في تقدير درجة الحرارة
يعكس
الماء (انظر البند 4).

3.3.
قرار جديد.

أتمتة
يعتمد ITP على
وحدة تحكم قابلة للبرمجة بحرية MS-8 أو MS-12. على الإبريق
خط انابيب
تقوم شبكات التدفئة بتثبيت مستشعر درجة حرارة إضافي. للخوارزمية
الشغل
تحكم ، بالإضافة إلى منحنيي التسخين القياسيين لـ
الخادم و
عودة خطوط أنابيب التدفئة بالنسبة لدرجة الحرارة الخارجية
هواء
(توفرها العديد من وحدات التحكم الحديثة) تشمل اثنين
رسومات إضافية لخطوط الإمداد والعودة
تدفئة
بالنسبة لدرجة الحرارة في أنبوب إمداد التدفئة. الخامس
المتقدمة
تقارن الخوارزمية بين قيمتين لدرجات الحرارة المحددة
عاد
المبرد: بالنسبة لدرجة الحرارة الخارجية و
نسبيا
درجة الحرارة في خط أنابيب الإمداد لشبكة التدفئة. تصحيح الرسم البياني بتنسيق
الخادم
يتم إجراء خط الأنابيب بالنسبة لأصغر هاتين القيمتين.
لذا
وبالتالي ، يتجنب مستهلك الطاقة الحرارية تجاوز الغرامات
درجة حرارة المبرد المرتجع عند معايير مخفضة
حراري
الشبكات.
ميزة إضافية للخوارزمية أعلاه هي
ترقية وظيفية
بقاء النظام. على سبيل المثال ، إذا فشل جهاز الاستشعار
درجة الحرارة
الهواء في الهواء الطلق ، مع الخوارزميات القياسية ، أتمتة ITP لا
عمل.
توفر الخوارزمية الجديدة المطورة لهذا الحادث
تسيير
التنظيم التلقائي لدرجة الحرارة في العرض
خط انابيب
شبكات تدفئة.

أتمتة ITP حلول تقنية حديثة

أتمتة
يتيح ITP الحفاظ على المعلمات المطلوبة لإمداد الحرارة ،
خفض
استهلاك الطاقة الحرارية بسبب تعويض الطقس ، لإنتاج
تشخيص عمل المعدات والنظام ككل عند الكشف عنه
طارئ
، قم بإصدار إشارة طوارئ واتخذ التدابير اللازمة لتقليل الضرر الناجم عن
معطى
حالة طارئه.

يجري تصميم أتمتة ITP
مع الأخذ في الاعتبار مدى تعقيد الكائن والرغبات
عميل. يعتمد اختيار المعدات وحلول الدوائر أيضًا على
ما إذا كان إرسال إمداد الحرارة (أو إيفاد ITP) مطلوبًا.

يمكن لنظام التحكم
أن تكون مبنية على الترميز الثابت
وحدات التحكم في درجة حرارة المعالجات الدقيقة (ECL -
"دانفوس" ، TPM - "برج الحمل" ، VTR
–
Vosges ، وما إلى ذلك) ، وعلى أساس
وحدات تحكم قابلة للبرمجة بحرية. تحتجز
التكليف من الأخير يتطلب مؤهلات عالية
المعدلين. تيم
ومع ذلك ، في السنوات الأخيرة ، يتم تنفيذ معظم مشاريعنا
قاعدة
وهي وحدات تحكم قابلة للبرمجة بحرية. استخدامها
مشروط
الأسباب التالية:

أ) قابلية التطبيق
الخوارزميات غير القياسية التي تأخذ في الاعتبار
تقني
ميزات كائن معين والمتطلبات المتغيرة
امدادات الحرارة
المنظمات.

ب) إمكانية التقليل
عواقب
حالة طارئه.

ج) انخفاض الأجهزة
وفرة:
مأخوذة من أي
يمكن استخدام معلومات جهاز الاستشعار لأغراض مختلفة ؛
على سبيل المثال ، مع
يمكن الحصول على معلومات مستشعر الضغط وتشكيلها
أوامر
وفقا للحالات التالية: ارتفاع ضغط الطوارئ ، وتجديد الثانوية
محيط شكل
مبادل حراري ، خطر تهوية النظام ، تشغيل جاف للمضخة ،
تيار
قيمة الضغط للإرسال.

د) إمكانية الاستخدام
معلومة
من بعض الأنواع
الآلات الحاسبة (الحرارة والغاز والكهرباء) ؛ على سبيل المثال ، لا يمكنك
مكرر
مستشعرات وحدة قياس الطاقة الحرارية ، واستقبال البيانات من هذه المستشعرات
بجانب
سبنت.

هـ) قابلية التطبيق
الأجهزة الطرفية مع أي
قياسي و
حتى مع الخصائص غير القياسية ، سهولة استبدال الأجهزة (أجهزة الاستشعار ،
محركات الأقراص ، وما إلى ذلك) مع بعض الخصائص للأجهزة مع أخرى
الخصائص ، والتي قد تكون مهمة للاستبدال السريع للتي عفا عليها الزمن
من
عناصر البناء أو عند الترقية.

F)
سهولة تغيير الخوارزمية
التحكم (بدون إعادة الأسلاك
أو مع تعديلات طفيفة على المخطط).

ز) جهاز واحد
(تحكم) يدير جميع المعدات
حراري
نقطة ، مما يبسط بشكل كبير مخطط الدائرة الكهربائية
خزانة
الإدارة ، هذا مهم بشكل خاص إذا كانت الأتمتة والإرسال
يتم حلها
على مستوى عالٍ بما يكفي. استخدام ملفات إضافية
عناصر
الأتمتة ، مثل المرحلات الوسيطة ، وأجهزة ضبط الوقت ، والمقارنات ، إلخ.
لذا
وبالتالي ، يتم تبسيط الدائرة الكهربائية لخزانة التحكم ، مما يقلل
نفقات،
هذا هو الأكثر أهمية إذا تم تصميم الأتمتة المعقدة ، على سبيل المثال ،
أتمتة ITP للمباني الشاهقة

ح)
تنتج وحدة التحكم بالتفصيل
التشخيص عمليا
جميع المعدات وأنماط التشغيل.

أنا)
تعدد التباين لجلب الرسائل التشخيصية إلى
أفراد الصيانة (مصابيح الإشارة ، معلومات مفصلة عن
جهاز التحكم
تحكم ، الإرسال المحلي لإمدادات الحرارة من خلال المحلية
صافي
إيثرنت ، الإرسال عن بُعد لإمدادات الحرارة والعمليات الأخرى
بجانب
الإنترنت ، إرسال رسائل SMS إلى الشخص المسؤول).

ي)
تعدد التباين لجلب التشخيص
الرسائل من قبل
أفراد الصيانة (مصابيح الإشارة ، معلومات مفصلة عن
جهاز التحكم
تحكم ، إرسال محلي عبر إيثرنت ،
التحكم عن بعد
الإرسال عبر الإنترنت وإرسال رسائل SMS إلى الشخص المسؤول
وجه).

ك) سعر منخفض ل
الجودة المحلية
قابل للبرمجة بحرية
وحدات تحكم KONTAR المصنعة بواسطة OAO Moscow Plant
أتمتة حرارية "،
الذي أصبح مشابهًا لسعر الترميز الثابت
وحدات تحكم
(معوضات الطقس).

التحكم الحراري

منظمة
التحكم الحراري واختيار الأداة
نفذت وفقا ل
المبادئ التالية:

- المعلمات،
المراقبة ضرورية لـ
يتم التحكم في تشغيل بيت المرجل
أدوات بيان؛

- المعلمات،
التغييرات التي يمكن أن تؤدي إلى
حالة الطوارئ للمعدات ،
تسيطر عليها الإشارات
أدوات بيان؛

- المعلمات،
المحاسبة اللازمة للتحليل
تشغيل المعدات أو المنزلية
يتم التحكم في المستوطنات عن طريق التسجيل
أو أجهزة الجمع.

ل
متطلبات التحكم في غلايات البخار
يتم تحديد المعلمات الحرارية
ضغط البخار التشغيلي والتصميم
سعة البخار. على سبيل المثال،

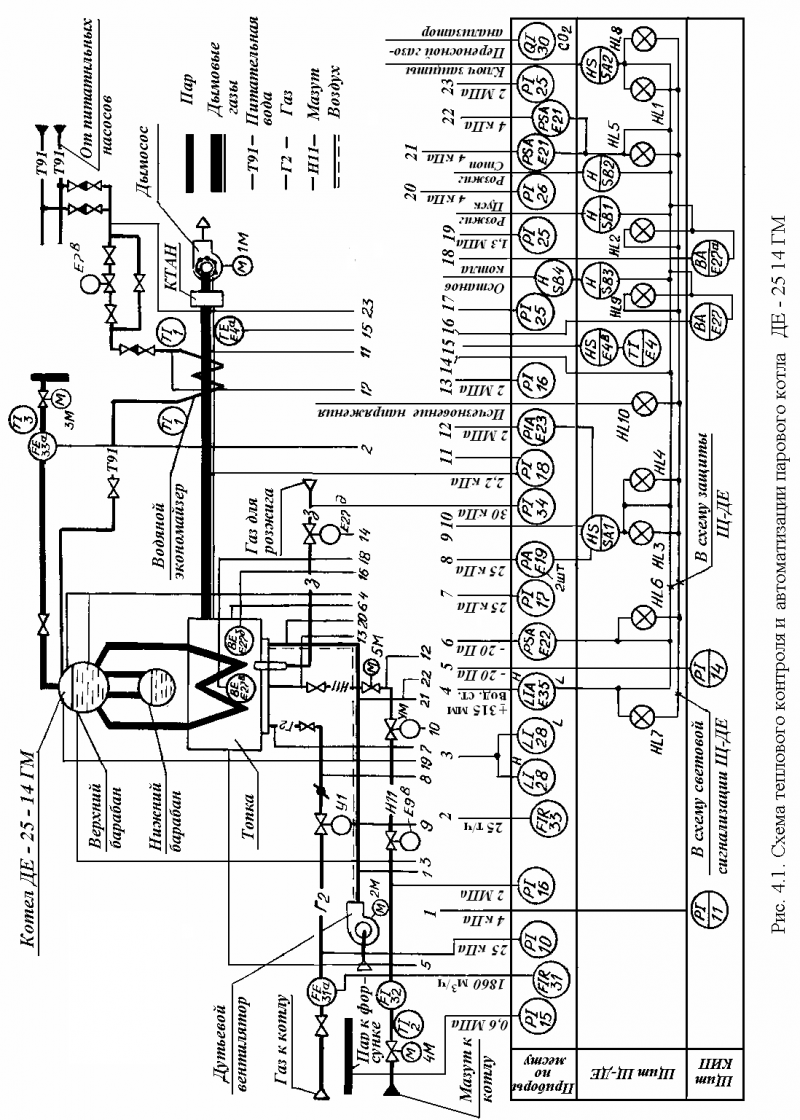

غلايات بخارية تعمل بالزيت DE-25-14GM
(الشكل 4.1 و 4.2) مزودة بإشارة
أدوات القياس:

- درجة الحرارة
تغذية المياه قبل وبعد المقتصد
موازين الحرارة الفنية من النوع 1 ص
أو في;

- درجة الحرارة
بخار خلف المدفأة الرئيسية
صمام بخار مع ميزان حرارة تقني
3 أنواع ص أو
في;

- درجة الحرارة
مليفولتميتر غاز المداخن ه4
نوع دبليو4540/1;

- درجة الحرارة
ميزان حرارة زيت الوقود 2 أنواع ص
أو في;

- الضغط
بخار في الاسطوانة يظهر مقياس الضغط
25 نوعا النائب4-يو
وتبين التسجيل الذاتي الثانوي
نوع الصك 20 جامعة الملك سعود1-003;

- الضغط
بخار في فوهات الزيت بمقياس ضغط 15
نوع النائب-4U ؛

– أتمتة أنظمة التدفئة والمناخ المحلي الضغط
تغذية المياه في مدخل المقتصد
بعد الهيئة المنظمة بمقاييس الضغط
25 نوعا النائب-4في;
ضغط الهواء بعد النفخ
غشاء قياس ضغط المروحة
نوع NML-52
ومقياس الضغط التفاضلي
نوع السائل 26 تي جي16300;

- الضغط
زيت الوقود إلى المرجل بمقاييس ضغط من النوع 16 النائب-4U
ويظهر الجهاز الثانوي
13 نوعا جامعة الملك سعود1-003;

- الضغط
الغاز إلى المرجل مع مقاييس ضغط الغشاء
يشير إلى النوع NML-100
وتبين التسجيل الذاتي الثانوي
نوع الجهاز 12 جامعة الملك سعود1-003;

- الضغط
الغاز إلى الشاعل مع مقياس ضغط من النوع 34
النائب-4U ؛

- الفراغ
في فرن الغلاية بغشاء
عرض 14 نوعا تنمب-52;

- الفراغ
أمام عادم الدخان
سائل تفاضلي 18 نوع
تي جي24000;

- استهلاك
مقياس ضغط البخار التفاضلي 33 نوع DSS-711ينغ—م1;

- استهلاك
مقياس الضغط التفاضلي للغاز 31 نوع DSS-711ينغ—م1;

- استهلاك
زيت الوقود عداد زيت الوقود نوع 32 CMO-200;

- المحتوى
لذا₂
في غازات المداخن باستخدام محلل غاز محمول
30 نوعا KGA-1-1;

- مستوى
الماء في الاسطوانة مع قياس الزجاج 28 و
مما يشير إلى التسجيل الذاتي الثانوي
نوع الجهاز 29 جامعة الملك سعود1-003.

مستوى
الماء في أسطوانة الغلاية ، فراغ فيها
الفرن ، ضغط الغاز على المرجل ، الضغط
زيت الوقود للغلاية وضغط الهواء بعد ذلك
مروحة منفاخ للرقابة
أجهزة الإشارات - مقياس الضغط التفاضلي
ه35
نوع اللوح-4مع_جي—م1,
ضغط وترحيل مستشعر الضغط ه22
نوع DNT-1,
مرحل مستشعر الضغط ه19
نوع DN-40,
مقياس ضغط كهربائي يشير
ه23
نوع EKM-IV ،
مرحل مستشعر الضغط ه21
نوع DN-40
وأضواء التحذير HLدبليو
— HL7.

تعريف الأتمتة الحرارية ، الجهاز ، التطبيق

الأتمتة الحرارية عبارة عن مجموعة من الأجهزة التي توفر استهلاكًا حراريًا للمباني والهياكل بأعلى كفاءة في استخدام الطاقة. يشمل نظام الأتمتة الأجهزة التالية:

أجهزة التحكم وأجهزة الاستشعار لقراءات درجة حرارة الناقل الحراري ؛
مجسات التحكم في درجة حرارة كتلة الهواء ؛
الآليات التنفيذية (الصمامات الكهربائية ، منظمات الحرارة ، أجهزة تنظيم الضغط) ، وكذلك معدات الضخ.

الغرض من الأتمتة الحرارية.

تتمثل المهمة الرئيسية لأنظمة الأتمتة الحرارية للمباني في الحد الأقصى من فقد الحرارة من الطاقة الكهربائية المستهلكة. الوظائف الرئيسية لهذه الأنظمة:

التحكم في درجة حرارة الناقل الحراري وإدارتها اعتمادًا على مؤشرات درجة الحرارة الخارجية (الخارجية).
إذا لزم الأمر ، يخفض أو يرفع درجة الحرارة في المبنى عندما يعمل الجهاز وفقًا للجدول الزمني المُدخل في البرنامج. غالبًا ما يتم خفض درجة الحرارة في الليل ، بينما يؤدي الانخفاض بمقدار درجة واحدة فقط إلى توفير حوالي 5٪ من موسم التدفئة بأكمله.
التحكم في درجة الحرارة في أنابيب العودة ، إذا لزم الأمر ، يتم استخدام الطاقة الحرارية بالقوة.
يراقب نظام درجة حرارة إمداد DHW للمبنى ، إذا لزم الأمر ، وينظمه بمساعدة صمامات الخلط سريعة الاستجابة ، وكذلك استخدام غلايات التخزين.
يدير بشكل فعال تشغيل المضخات الحرارية ، مع مراعاة مؤشرات القصور الذاتي ، اعتمادًا على أنظمة درجة الحرارة في الشارع وفي الغرفة. يقوم تلقائيًا بتنشيط أنظمة التدفئة الرئيسية والاحتياطية للمباني لمنع حدوث آثار التآكل والالتصاق بالمحامل في المضخات.

في روسيا ، أثبتت المنتجات المصنعة من قبل Danfoss أنها تعمل بشكل جيد.

رائدة في صناعة الأتمتة الحرارية

في عام 1993 ، تم تأسيس الفرع الروسي لشركة Danfoss الدنماركية ، بمشاركة صندوق الاستثمار الدنماركي. منذ هذه الفترة الزمنية ، تم إنتاج أجهزة التحكم في درجة حرارة المبرد في روسيا لأول مرة. اهتمام DANFOSS هو الرائد في تصنيع أنظمة الأتمتة للأنظمة الهندسية المختلفة (التهوية وتكييف الهواء والتدفئة). تقدم ورش هذه الشركة اليوم:

منظمات درجة الحرارة لأجهزة التدفئة ، وصمامات الإغلاق التلقائي ؛
لأنظمة إمدادات المياه (الساخنة والباردة) موازنة الصمامات ؛
أتمتة عمليات التهوية في نقاط الحرارة ؛
أجهزة التحكم في درجة الحرارة والضغط ؛
الأجهزة الكهربائية للتحكم في النظام الحراري في منزل ريفي ، كوخ ؛
أجهزة أتمتة التدفئة الأرضية والتنظيم والتحكم ؛
مكونات لأتمتة العمليات الحرارية في الشعلات.

مراقبة جودة المنتجات المصنعة في الشركة على مستوى عالٍ في جميع المصانع

يولي Danfoss اهتمامًا خاصًا بالدقة والتشغيل الموثوق به لجميع منتجات المصنع ، حيث يخضعون جميعًا لرقابة واختبار صارمين قبل الشحن إلى المستهلك.

إيفاد إمداد الحرارة

5.1 الغرض من الإرسال

بعبارات أخرى،
يضمن إرسال ITP إصدار إشارة الطوارئ بالصوت وكذلك
النقوش والصور المقابلة على شاشة الكمبيوتر.

أتمتة
قد يرتبط ITP بـ
مرسل الكمبيوتر - المشغل بعدة طرق:

بجانب
شبكة الكمبيوتر المحلية ، إذا كان المشغل وأتمتة ITP في مكان قريب
بعيدة عن بعضها البعض (تقع في نفس المباني أو في المباني المجاورة).
منظمة
مثل هذا الاتصال رخيص ، ولا يتطلب عمليا أموالا لصيانته ،
لها
العمل لا يعتمد على مشغلي الاتصالات. مثالي لاجل
المنظمات
تشغيل مركز الإرسال في المرفق على مدار الساعة ؛

- أتمتة،
يمكن أن يتم الإرسال عبر اتصالات الشبكة
الإنترنت ، في هذه الحالة ، يتحكم في النظام والتدخل فيه
يمكن العمل
يتم تنفيذها من أي مكان في العالم تقريبًا. من أجل هذا
من الضروري
توفر فقط القدرة على الاتصال بالإنترنت كما في المكان
موقعك
الكائن المتحكم فيه ، وفي موقع المشغل.
مميز
في هذه الحالة ، لا يحتاج المشغل إلى برنامج
(كاف
أي متصفح للوصول إلى الإنترنت). الآن المسؤول
يمكن
كن على علم بالشؤون في منشأتك ، على بعد أي مسافة منها ،
يكفي الوصول إلى الإنترنت. هذا النظام مثالي
ل
صيانة الأشياء البعيدة ؛

- مودم
يتيح لك الاتصال التواصل بشكل دوري مع الكائن عن طريق
GSM أو قنوات الهاتف ، على سبيل المثال ، يمكنك تنظيم التوزيع
رسائل SMS المقابلة عندما
حالات معينة؛

- علبة
استخدام مزيج من عدة أنواع من الاتصال: على سبيل المثال ، الوصول إلى
من السهل تنظيم الإنترنت من خلال مودم GPRS.

الأهمية
ثلاثة
النوع الأخير من الاتصال هو توفير الحماية من غير المصرح به
تدخل قضائي
في تشغيل النظام.

5.2.
قدرات الشبكات لوحدات التحكم

الأتمتة والإيفاد
نفذت بواحد أو
عديد
وحدات تحكم.
أجهزة التحكم التي تعمل معًا تتواصل مع بعضها البعض عبر
واجهة RS485.
في هذه الحالة ، يمكن لكل من وحدات التحكم المترابطة العمل
غير متصل على الانترنت.
إذا فشلت الشبكة ، فلن تتمكن وحدات التحكم ببساطة من تبادل المعلومات
ما بين
نفسك. إذا تم إنشاء الخوارزمية بطريقة تؤدي كل وحدة تحكم
واثق من نفسه
جزء من الخوارزمية ، ثم عبر الشبكة سيتم تبادل وحدات التحكم فقط
مساعد
المعلومات ، وبالتالي ، في حالة فشل الشبكة ، وأضرار كبيرة ل
أداء
لن يحدث النظام.
للمراقبين الفرديين أو لمجموعات وحدات التحكم المرتبطة ببعضها البعض
بواسطة صديق
RS485 ، يمكن توصيل أجهزة القياس التالية: أجهزة NPF
"المنطق"،
دعم SP NETWORK (SPG761 ، SPT961) ، عداد كهربائي SET-4TM ،
مقياس الحرارة
SA94 ، مقياس الحرارة TEM106 ، مقياس الحرارة VIS.T ، مقياس الحرارة VKT-7 ،
عدادات كهربائية عطارد 320.
وحدات التحكم (أو مجموعات وحدات التحكم) التي تعمل بشكل مستقل
صديق
يمكن للمهام التواصل مع المرسل المحلي عبر ارتباط Ethernet ، أو
مع
عن بعد - عبر الإنترنت باستخدام الخادم ، على
التي تقدم
تدابير خاصة لحماية المعلومات.
من الممكن إرسال رسائل SMS حول حالات الطوارئ التي حدثت
شخص مسؤول.
إذا لزم الأمر ، فمن الممكن توصيل الأجهزة التي تعمل على
البروتوكولات:

•
مودبوس RTU ؛
• BACnet.
• LonWork (عبر البوابة) ؛
• آخر.

أتمتة محطات الطاقة الحرارية

إن التطور الحديث لقطاع الطاقة الروسي مستحيل بدون تحديث وإعادة بناء المعدات القديمة لمحطات الطاقة ، وإدخال الأساليب الحديثة لإنتاج الطاقة الكهربائية والحرارية ، واستخدام الوسائل المتكاملة الحديثة لأتمتة العمليات التكنولوجية.
تتمتع ABB Power and Automation Systems بخبرة واسعة في تنفيذ أنظمة التحكم لأتمتة العمليات في محطات الطاقة الحرارية.
في هذه الحالة ، يتم حل المهام الرئيسية التالية:

مهام	حلول
حماية موثوقة للمعدات التكنولوجية	المراقبة التلقائية لاستنفاد موارد المعدات ، وإصدار الشهادات والتحكم الآلي في توقيت الإصلاحات المجدولة استخدام الوسائل والحلول التقنية الموثوقة للغاية التي تضمن تنفيذ حماية معدات العمليات بفئة عالية الدقة ووقت استجابة سريع
تحليل الحوادث	• التسجيل التلقائي لأحداث الطوارئ وسجلات الأحداث وسجلات إجراءات أفراد العمليات
عمل خالي من الأخطاء لموظفي العمليات	نظام أوتوماتيكي موثوق لحماية المعدات والحظر نظام المطالبات التلقائية للعاملين في العمليات في حالات الطوارئ
تحسين كفاءة العاملين في التشغيل والصيانة	تتطلب صيانة تقنية المعالجات الدقيقة حدًا أدنى لعدد أفراد الخدمة القدرة على تنفيذ إطارات الفيديو مع عدد كبير من المعلمات التكنولوجية على شاشة واحدة لمحطة العمل القدرة على التحكم في العملية التكنولوجية بأكملها من محطة عمل واحدة
الاستخدام الاقتصادي لناقلات الطاقة ، وتوفير الطاقة الكهربائية ، وتقليل الانبعاثات الضارة	تحسين عمليات احتراق الوقود من خلال الحفاظ تلقائيًا على النسبة المثلى بين الوقود والهواء على نطاق الحمولة بالكامل استخدام محرك تردد متغير لشفاطات الدخان والمراوح الاختيار التلقائي لأفضل وضع تشغيل التوربينات للحفاظ على أعلى كفاءة للدورة
الادخار والمحاسبة لتوليد الطاقة الكهربائية والحرارية	تنفيذ أجهزة القياس التحكم الآلي في توليد وإمداد الحرارة والكهرباء
