جهاز وتشغيل خزانات الصرف
جميع خزانات الصرف لها تصميم مماثل. الفرق هو فقط في آلية بدء المياه.
من الناحية الهيكلية ، يمكن تمثيل خزان المرحاض الذي يحتوي على زر أو زرين ، بالإضافة إلى ذراع دافق ، كمجموعة من العقد المتفاعلة:
- صمام التعبئة. إنه مسؤول عن الحفاظ على مستوى الماء عند مستوى معين. يتم التحكم في الصمام بواسطة عوامة مجوفة. عندما يرتفع الماء إلى المستوى المطلوب ، يغلق العوامة قناة إمداد المياه للخزان ؛
- عوامة بلاستيكية متصلة بصمام الملء. يعمل على مبدأ الروك ، يرتفع عند ملء الخزان ؛
- صمام الصرف مع نظام الفائض. تتضمن خيارات الخزان الحديثة التحكم في هذا الصمام بالضغط على زر. مع التحكم اليدوي في الصرف ذي النمط القديم ، يكفي سحب الرافعة أو السلسلة لبدء الماء في المرحاض ؛
- الفائض هو عنصر إلزامي للخزان. إنه قابل للتعديل في الارتفاع ، وبفضله يتم ضبط الحد الأقصى لمستوى الماء. عندما يتم تجاوز هذا المستوى ، يتدفق الماء عبر أنبوب الفائض إلى المجاري دون أن ينسكب من خلال جدرانه.
العناصر الهيكلية الرئيسية ومبدأ تشغيل الآلية هي نفسها بالنسبة لجميع أنواع خزانات الصرف ، ويختلف تنفيذها فقط
من السهل جدًا تشغيل الخزان المزود بمصرف ميكانيكي. يدخله الماء من خلال صمام الملء عندما تكون العوامة في الوضع المنخفض. بعد الوصول إلى مستوى محدد بدقة ، يقوم العوامة بإغلاق مصدر المياه. يتم التحكم في الصرف يدويًا. إذا كان الخزان مزودًا بأزرار ، فسيتم تصريف المياه بعد الضغط عليها. في هذه الحالة ، ينفتح صمام الصرف جزئيًا أو كليًا ويمرر الماء إلى المرحاض. يسقط العوامة ، تفتح صمام الملء قليلاً.
يعد هيكل خزان تدفق المرحاض المزود بزرين أكثر تعقيدًا بعض الشيء ، ولكن يمكنك استخدام مثل هذا الخزان بشكل اقتصادي أكثر. إذا ضغطت على أحد الأزرار ، فسيتم تصريف المياه جزئيًا. يحدث التصريف الكامل عند الضغط على الزر الثاني.
على نحو متزايد ، يمكنك العثور على أنواع جديدة من الخزانات ذات اتصال أقل بخط المياه. يُنصح بتثبيتها إذا كان استخدام الاتصال الجانبي غير ممكن بسبب نقص المساحة. الاختلاف الرئيسي لمثل هذا الخزان هو وجود صمام غشاء. تحت تأثير ضغط الماء في خط الأنابيب ، يفتح الصمام قليلاً ويمرر الماء إلى الداخل. عندما يرتفع الماء ، يضغط العوامة على قضيب المكبس ، والذي يغلق تدريجياً صمام الحجاب الحاجز. عند الوصول إلى المستوى المحدد ، يتم إغلاق الصمام تمامًا.
تركيبات بمدخل المياه السفلية والتحكم بالزر
إصلاح خزان ثنائي الزر
يضيف الاستهلاك الاقتصادي للمياه شعبية إلى تركيبات السباكة هذه. وكيف يمكن إصلاح خزان المرحاض بزرين؟ يظل مبدأ تفكيك مثل هذا الخزان كما هو في إصدار الزر الواحد.
الأعطال النموذجية للخزان ثنائي الزر:
- إسقاط الزر. لتركيب الأزرار في مكانها ، قم بإزالة الغطاء عن طريق فك حلقة التثبيت الموجودة بالقرب من الزر. في بعض الأحيان تقع الأزرار في مكانها إذا ضغطت عليها مرة أخرى.
- إذا لم يتم تصريف المياه ، فتحقق من سلامة تركيبات التوصيل. استبدلها أو استبدلها بقطعة من الأسلاك النحاسية.
- يشير تدفق المياه عبر صمام الصرف إلى الوضع الخاطئ للصمام بالنسبة إلى فتحة التصريف. إذا فاض الماء خلال الفائض ، اضبط مستوى الماء عن طريق تغيير موضع العوامة أو ارتفاع الفائض.
لضبط العوامة ، ما عليك سوى رفعها أو خفضها قليلاً.
وإذا كنت مهتمًا بكيفية تثبيت كابينة الاستحمام بيديك ، فلدينا أيضًا مواد حول هذا الموضوع.
قبل شراء فلتر مياه ، نوصيك بالتعرف على نصائحنا لاختيارهم.
كيف تعمل آلية الصرف
بالضغط على زر الغالق ، يبدأ نظام الخزان في العمل. مثل هذا الجهاز لتصريف المعدات مرتبط بـ "حشوها" الموجود في الحاوية نفسها. حتى يتم الضغط على الزر ، فإن الخزان ينتظر. يحتوي بالفعل على ماء يمتد إلى المستوى المحدد. بمساعدة الكمثرى الخاصة ، يتم الاحتفاظ بالسائل في الخزان. إنه مصنوع من مادة مطاطية ، لذلك فهو مناسب دائمًا بإحكام كافٍ للسرج. بالضغط على الزر ، يتم إجراء سحب ، والذي بدوره يدفع المصباح لفتح البالوعة. نتيجة لذلك ، لن ينسد السرج ، وسيدخل السائل إلى فتحة الخزان ويتدفق إلى المرحاض.
وعاء مرحاض به زر على غطاء الخزان
بعد عملية تحرير الزر الموجود على غطاء الخزان ، لا يعود الكمثرى على الفور إلى موضعه الأصلي. وإلا ، فقد أثر ذلك على حقيقة أن الصرف لم يدم طويلاً. في الجهاز الصحيح ، هذه هي عملية خفض الكمثرى ببطء ، داخل أجوف تمامًا. لا يوجد سوى هواء بداخلها يدفعها للخروج من السرج.
تصبح قوة الرفع لهذا المكون من النظام أقل بدرجة دخول الماء إلى الخزان. في النهاية ، يمتص الكمثرى تمامًا إلى السرج. لم يكن التثبيت ليحقق نتيجة إيجابية بدون أنبوب توجيه خاص. السر هنا هو أن قوى مختلفة تعمل على المصراع المطاطي ، مما يؤدي به في اتجاه الحد الأدنى من المقاومة. إذا لم يكن هناك أنبوب في التصميم ، فلن يتمكن هذا العنصر المطاطي من العودة مرة أخرى إلى المقعد الموجود في وسط الخزان.
التنظيم الداخلي
يتكون حوض المرحاض من نظامين بسيطين: مجموعة المياه وتصريفها. لاستكشاف المشكلات المحتملة وإصلاحها ، تحتاج إلى فهم كيفية عمل كل شيء وعمله. أولاً ، ضع في اعتبارك الأجزاء التي يتكون منها وعاء المرحاض ذي الطراز القديم. نظامهم أكثر قابلية للفهم ومرئيًا ، وسيكون تشغيل الأجهزة الأكثر حداثة واضحًا عن طريق القياس.
التركيبات الداخلية لخزان من هذا النوع بسيطة للغاية. نظام إمداد المياه عبارة عن صمام مدخل بآلية تعويم ، ونظام الصرف عبارة عن رافعة وكمثرى مع صمام تصريف بالداخل. يوجد أيضًا أنبوب فائض - من خلاله يترك الماء الزائد الخزان متجاوزًا فتحة التصريف.
جهاز خزان الصرف من التصميم القديم
الشيء الرئيسي في هذا التصميم هو التشغيل الصحيح لنظام إمدادات المياه. يوجد رسم تخطيطي أكثر تفصيلاً لجهازه في الشكل أدناه. يتم توصيل صمام المدخل بالعوامة باستخدام رافعة منحنية. تضغط هذه الرافعة على المكبس ، مما يؤدي إلى فتح / إغلاق مصدر المياه.
عند ملء الخزان ، يكون الطفو في الموضع السفلي. لا يضغط ذراعه على المكبس ويتم ضغطه للخارج بضغط الماء ، مما يؤدي إلى فتح مخرج الأنبوب. يتم سحب الماء تدريجياً. مع ارتفاع منسوب المياه ، يرتفع الطفو. تدريجيا ، يضغط على المكبس ، مانعًا إمداد المياه.
جهاز آلية الطفو في وعاء المرحاض
النظام بسيط وفعال للغاية ، يمكن تغيير مستوى ملء الخزان عن طريق ثني الرافعة قليلاً. عيب هذا النظام هو ضوضاء ملحوظة عند التعبئة.
الآن دعونا نلقي نظرة على كيفية عمل تصريف المياه في الخزان. في هذا النموذج ، يتم سد فتحة التصريف بواسطة كمثرى من صمام الصرف. سلسلة متصلة بالكمثرى متصلة بذراع التصريف. بالضغط على الرافعة ، نرفع الكمثرى ، وتصب المياه في الحفرة. عندما ينخفض المستوى ، ينخفض العوامة ، ويفتح مصدر المياه. هذه هي الطريقة التي يعمل بها هذا النوع من الخزانات.
نماذج حديثة مع رافعة استنزاف
إنها تصدر ضوضاء أقل عند ملء صهريج لأحواض المراحيض بإمدادات مياه أقل. هذه نسخة أكثر حداثة من الجهاز موصوفة أعلاه. هنا يتم إخفاء صمام الصنبور / المدخل داخل الخزان - في أنبوب (في الصورة - أنبوب رمادي متصل به العوامة).
خزان تصريف مزود بإمدادات المياه من الأسفل
آلية التشغيل هي نفسها - يتم خفض العوامة - الصمام مفتوح ، يتدفق الماء. امتلأ الخزان ، وارتفعت العائمة ، وأغلق الصمام الماء. ظل نظام الصرف دون تغيير تقريبًا في هذا الإصدار - وهو نفس الصمام الذي يرتفع عند الضغط على الرافعة. لم يتغير نظام فائض المياه بصعوبة - إنه أيضًا أنبوب ، لكن يتم إخراجه في نفس الصرف.
يمكنك أن ترى بوضوح تشغيل خزان تصريف مثل هذا النظام في الفيديو.
نماذج من مراحيض ذات زر لها تركيبات مدخل مياه مماثلة (بعضها مزود بمصدر مياه جانبي ، وبعضها بقاع) وتركيبات تصريف من نوع مختلف.
جهاز خزان مع ضغط زر الصرف
غالبًا ما يوجد النظام الموضح في الصورة في مراحيض الإنتاج المحلي. إنه غير مكلف وموثوق به تمامًا. جهاز الوحدات المستوردة مختلف. لديهم بشكل أساسي مصدر مياه قاع وجهاز آخر لتدفق الصرف (في الصورة أدناه).
تركيبات صهاريج مستوردة
هناك أنواع مختلفة من الأنظمة:
- بزر واحد ، يتم تصريف المياه طالما تم الضغط على الزر ؛
- بزر واحد ، يبدأ التصريف عند الضغط عليه ، ويتوقف عند الضغط عليه مرة أخرى ؛
- بزرين يطلقان كميات مختلفة من الماء.
تختلف آلية العمل هنا قليلاً ، على الرغم من أن المبدأ لا يزال كما هو. في هذا التركيب ، عند الضغط على الزر ، يتم رفع زجاج يسد الصرف ، بينما يظل الحامل ثابتًا. باختصار ، هذا هو الاختلاف. يتم ضبط الصرف باستخدام صمولة دوارة أو ذراع خاص.
تصميم وعاء المرحاض
اليوم ، يشتمل سوق منتجات البناء على مجموعة متنوعة من خزانات الصرف ، ويكمن اختلافها في مادة المصدر ، وجهاز العمل للأجزاء ، والسعر والجودة.
مبدأ تشغيل جميع هذه الهياكل هو نفسه تقريبًا ، فقط الآلية مختلفة ، وهو ما يحدث:
توجيه المرحاض بضغطة زر واحدة
- مع زر دافق واحد ؛
- مع زوج من أزرار التدفق ؛
- بجهاز به وضعان.
في الآونة الأخيرة نسبيًا ، ظهرت آلية للبيع تم تضمينها في زرين. هذا النظام يمكن أن يقلل من استهلاك المياه. باستخدام زر واحد - يتدفق كل السائل من خزان التصريف ، باستخدام الزر الآخر - سيتم دمج جزء فقط. يبدو إجراء التدفق نفسه مختلفًا أيضًا:
- يدخل الماء إلى وعاء المرحاض مباشرة من الخزان ، وهنا يتحرك الماء في اتجاه واحد.
- أثناء الشطف ، يتدفق الماء طوال الوقت في اتجاهات مختلفة. هذا الصرف أكثر كفاءة ، لكنه ينتج الكثير من الضوضاء.
لكي لا نخطئ في اختيار مثل هذا الجهاز ، وفي المستقبل يكون من السهل التجميع والإصلاح ، يجدر معرفة تصميمه. آلية عمل خزانات الصرف بسيطة: يبدأ عملها بجمع الكمية المطلوبة من الماء وهبوطها في المجاري عبر المرحاض.
إلى حد ما ، يشبه التصميم مانع تسرب المياه التقليدي ، والذي يتضمن مانع تسرب ورافعات وعوامة. من خلال الضغط بشكل مستقل على رافعة أو زر على الغطاء ، يتدفق الماء ، أثناء أداء المهام الأكثر أهمية - التخلص من النفايات في المجاري.
تصميم وعاء المرحاض
هناك عناصر هيكلية مرئية ، وهي:
يشمل الجزء غير المرئي من التصميم ما يلي:
- قابس كهرباء؛
- صمام عوامة
- استنزاف صمام.
تركيب المعدات
ليس من الصعب شراء الصمامات الحابسة في أي متجر سباكة ، ولكن سيكون من الأفضل تثبيت المكونات ذات العلامات التجارية المضمنة في المجموعة. وبالتالي ، هناك احتمال أكبر لمطابقة جميع المكونات.
لتثبيت خزان الصرف بيديك ، فأنت بحاجة إلى الأدوات التالية:
- الشدات: قابلة للتعديل ومفتوحة ؛
- خرطوم قابل للانحناء
- مفك براغي؛
- نظام السباكة؛
- جوانات بالحجم المناسب ؛
- فوما من المطاط.
تتضمن التعليمات الخاصة بجهاز هذه المعدات عدة مراحل. في البداية ، من الضروري تثبيت الجزء السفلي من مجموعة التصريف في الخزان ، والشيء الرئيسي هو جعله مناسبًا لفتحة المنفذ. قم بتركيب حشية مطاطية بين قاع الحاوية والقاعدة.ثم قم بتثبيت الخزان على المرحاض. يجب وضع حلقة مطاطية محكمة بينهما. هذا سيمنع الأسطح من اللمس. بمساعدة البراغي ، يجب أن يكون تركيب المجموعة والنسب مشدودًا إلى المرحاض.
إذا كان هذا جهازًا لخزان تصريف به زر به إمداد منخفض بالمياه ، فقبل تركيب الهيكل ، من الضروري تثبيت العناصر التي ستزود السائل بشكل صحيح. في هذا النظام ، يجب أن تكون الحشيات المطاطية ثابتة بإحكام. سوف يساعدون في منع التسرب. لن تكون هناك حاجة لهذه العناصر في الهيكل الموضوع في الأعلى ، لأنها فوق مستوى الماء. بعد إصلاح الخزان ، يمكنك تثبيت هذه العقد. يتم استخدام نفس الطريقة لهذه الأنواع من التركيب. يتم إدخال أنبوب في فتحة الخزان ويتم تثبيته على كلا الجانبين بالصواميل.
تتمثل الخطوة التالية في إرفاق خرطوم قابل للانحناء بتركيب الناهض ، وإرفاق صنبور ماء ، مما يسمح ، إذا لزم الأمر ، بإجراء إصلاحات وإغلاق مصدر المياه. عادةً ما تحتوي الخراطيم على عناصر صامولة وحشية في تصميمها ، مما يوفر قوة ربط. ومع ذلك ، فإن الحرفيين في أغلب الأحيان يبنون في فوهة لمزيد من الموثوقية. بعد تشغيل توصيل الخزان بنظام إمداد المياه ، يجب تعديل العوامة. يجب أن يكون منسوب السائل 15 سم تحت حافة الخزان.
في المرحلة الأخيرة من التثبيت ، ستحتاج إلى تثبيت الآلية. يجب وضع التعزيز العلوي في فتحة الغطاء وإرفاقه بعناصر زخرفية تغطي الفتحة.
الأنظمة الرئيسية
يعتمد عمل أي خزان على عمل أنظمة تجميع المياه وتصريفها. المجموعة ناتجة عن تشغيل نظام السحب ، الذي ينظم الملء التدريجي. إن تركيبات المدخل ، بغض النظر عن نوع معدات الصرف ، من نفس النوع وتتكون من عوامة تسمح لك بضبط شدة ملء النظام بالماء.
في عملية تصريف المياه ، يتم تضمين صمام آخر ، مما يسمح لك بالتحكم في هذه العملية. هذا التصميم متنوع. تتيح مواضع معينة لتركيبات المخرج استخدام الوضع المزدوج وتصريف الطوارئ.
زر واحد

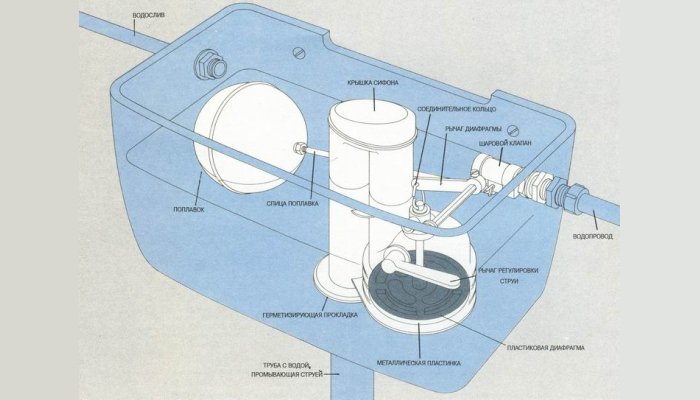

يمكنك رؤية رسم تخطيطي لخزان المرحاض بزر في هذا الرسم التوضيحي:
يتحكم العوامة البلاستيكية أو المعدنية في فتح الصمام الكروي. مما يسمح للماء بالدخول إلى الخزان. يتم التحكم في حجم المياه الواردة من خلال غشاء مزود بجهاز رافعة خاص ينظم ضغط المياه النفاثة.
يتم تنظيم الصرف عن طريق سيفون. الموقع الذي هو الجزء المركزي. لتثبيت السيفون في نظام المخرج ، يتم استخدام حشية خاصة - "السرج". تم تثبيت زر التصريف أعلى الهيكل بأكمله.
يمكن تزويد السيفون القياسي بتصميم قابل للفصل ، مما يسمح لك بإجراء عملية التنظيف في الجزء العلوي فقط. ويتم غسل الجزء السفلي ببساطة.
مع زرين
يتم تمثيل العناصر غير المرئية للنظام ثنائي الزر بواسطة قابس وصمام عائم وصمام تصريف. يشتمل الجزء المرئي من التصميم على غطاء وأزرار.
يختلف جهاز خزان الصرف ذو الزرين في مستوى الربحية العالي. يتم تقليل استهلاك المياه بسبب إمكانية توفير الحد الأدنى من الصرف أو إفراغ الحجم تمامًا.
يثير التثبيت الأمي تشغيل زرين كواحد ، بنفس حجم التصريف. تتميز الآلية المثبتة بشكل صحيح بصرف صغير بمستوى 2-4 لترات ، ويتم إنفاق حوالي 6-8 لترات من الماء في مصرف كبير.
يكمن الاختلاف عن تصميم خزان المرحاض بزر واحد فقط في تصميم صمام المخرج.
من غير العملي تركيب هذه التركيبات على الأجهزة الصغيرة. إذا كان الاستبدال ضروريًا ، فيمكن استخدام أي نظام هيدروليكي بحجم مناسب.
مبدأ تشغيل آلية الصرف
يبدأ تشغيل هذه الآلية بالضغط على زر مرتبط بالعناصر الداخلية لنظام الصرف. حتى هذه النقطة ، يكون الخزان مملوءًا بالفعل بالمياه إلى مستوى منظم ويتم الاحتفاظ بالحجم بالكامل بواسطة لمبة مطاطية. تساهم هذه المواد في ملاءمة السرج بإحكام إلى حد ما. يؤدي الضغط على الزر إلى سحب يصد الكيس. من التي يتم فتح فتحة التصريف منها.
بعد إعادة الزر إلى موضعه الأصلي ، لا يعود الكمثرى المجوف والمملوء بالهواء إلى مكانه على الفور. عندما يمتلئ الكمثرى بالماء ، يصبح أثقل ، ويقلل ويناسب بشكل مريح على السرج. ومع ذلك ، من أجل التشغيل الكامل للكمثرى ، فإن الأنبوب الخاص مهم ، والذي ينظم عمل القوى المختلفة على هذا العنصر المطاطي.
بعد اختيار المرحاض وتركيبه ، قد تظهر بعض الأسئلة ، مثل سبب عدم دخول الماء إلى وعاء المرحاض أو كيفية إصلاح التسرب في حوض المرحاض. اقرأ الإجابات على هذه الأسئلة في المقالات التالية.
كيفية إصلاح خزان تدفق المرحاض بالزر ، تعلم من هذه المواد.
