كيفية تحديد وإزالة الأخطاء الرئيسية في غلاية الغاز Koreastar

متطلبات المباني

يجب أن تكون الغرفة التي سيتم تركيب معدات الغاز فيها مجهزة بتهوية قسرية. علاوة على ذلك ، لا يمكن تصنيف فتحات الأبواب والنوافذ على هذا النحو إذا لم يكن لديهم أجهزة تضمن الحركة المستمرة لتدفق الهواء - المراوح ، الثقوب في ورقة الباب ، إلخ. عند تشغيل السخان ، يُمنع القيام بأعمال البناء في الغرفة التي يمكن أن تغير تصميم التهوية ، وبالتالي التأثير على حجم الأكسجين الوارد.

في غرفة المرجل ممنوع:

• تخزين المواد والمواد القابلة للاشتعال.
• قم بتخزين المواد الفعالة كيميائياً - الكلور ، الأمونيا ، الأحماض ، إلخ.
• ضع السخانات ومكيفات الهواء بالقرب من الغلاية.
• قم بتركيب المعدات بالقرب من السلالم وفي فتحات الجدران وبالقرب من النوافذ ومخارج الطوارئ.

ضبط الطاقة

بعد بدء تشغيل الجهاز ، تحتاج إلى الضغط مع الاستمرار لمدة 5 ثوانٍ. أزرار لضبط درجة الحرارة للدخول في وضع الإعداد. اضبط ضغط الغاز عن طريق تقليل الضغط وزيادته باستخدام أزرار ضبط DHW. بينما يكون الإعداد قيد التقدم ، سيظهر رقم على الشاشة. تعيين الشاشة هذا هو قيمة الحد الأدنى من الطاقة بالنسبة المئوية: 44-54. عندما يظهر مقياس الضغط قيمة الضغط المطلوبة ، اضغط على زر RESET ، سيتم حفظ المعلمات.

عند ضبط طاقة التشغيل ، اضبط ضغط الغاز باستخدام الأزرار التي تنظم درجة حرارة ماء التسخين. ستعرض الشاشة قيمة الطاقة كنسبة مئوية: 0-99. بعد تعيين القيمة المطلوبة ، اضغط على RESET ، احفظ المعلمات ، اخرج من وضع الإعدادات.

ميزات العملية

تتميز غلايات "KoreaStar" ، كونها منتجة وموثوقة ، بمزايا وعيوب نموذجية لأي جهاز به صندوق نيران مغلق:

• ضوضاء. السبب هو عمل الجماهير. بمساعدتهم ، يتم حقن الهواء وإزالته من المدخنة المحورية. السمة المميزة لجميع مواقد السحب القسري هي تشغيلها الصاخب. يُنصح بتركيب هذه السخانات بعيدًا عن غرف المعيشة.
• يتم تسخين الماء في مصدر الماء الساخن بشكل منفصل عن المبرد. يعمل الصمام اللولبي ثلاثي الاتجاهات على زيادة معدل التسخين ، ويضمن إمدادًا موحدًا للماء عند أي ضغط في أنابيب المياه.
• عندما يبرد المبرد إلى +5 درجة مئوية ، يبدأ المرجل تلقائيًا ، مما يمنع نظام التدفئة من إذابة الجليد.
• الاعتماد على الطاقة. تشير تعليمات استخدام سخانات KoreaStar إلى أنها قادرة على العمل بجهد يصل إلى 15٪ من القيمة الاسمية. لكن في الممارسة العملية ، هناك مشاكل ، تفشل لوحة التحكم. سيساعد تثبيت مصدر طاقة غير متقطع في منع الأعطال.
• قبل توصيل الجهاز ، تحتاج إلى الحصول على إذن وطلب وثائق المشروع من خدمة الغاز.

رموز الخطأ والأعطال

في حالة حدوث أي عطل في تشغيل الغلاية ، يجب على المستخدم الاطلاع أولاً على التعليمات. يتم سرد معظم الأخطاء من قبل الشركة المصنعة. ليس من الواضح دائمًا كيفية إصلاحها. نوصي بإعادة تشغيل الجهاز فورًا:

• اضغط على مفتاح إعادة التشغيل ؛
• انتظر إعادة تشغيل الغلاية ؛
• تأكد من اختفاء الشخصيات من الشاشة.

إذا لم يتغير شيء ، فابدأ في البحث عن انهيار. يوضح الجدول أدناه حلولاً لمشاكل مختلفة.

خطأ رموز	ماذا يقصدون	كيف تصلحها بنفسك
أ 01	لا يقوم النظام بالإبلاغ عن وجود لهب.	قم بفك صمام الغاز إلى المحطة ؛ تحقق من صمام الغاز للتشغيل السليم. يجب أن يكون الضغط 20 ملي بار ؛ افحص قطب التأين وأسلاكه للتأكد من سلامته. قم بفصل ملامساتها أثناء الأكسدة ، واستبدلها. اسحب الجزء إلى الموقد على مسافة 3 مم.
أ 02	تم الإبلاغ عن شعلة ، على الرغم من عدم وجود اشتعال.	افتح الصمامات ، تحقق من فتح الصمام ؛ إعادة تشغيل الجهاز إجراء تشخيصات لجهاز استشعار الاشتعال والتأين ، واستعادة وضعها فيما يتعلق بالموقد ؛ تأكد من سلامة الأسلاك ، وضيق ملامسات المستشعرات ولوحة التحكم.
أ 03	تقنية السخونة الزائدة. تم حظر تشغيل الغلاية. درجة الحرارة تزيد عن 90 درجة.	تعثر منظم الحرارة. بادئ ذي بدء ، تحقق من قابلية الخدمة. قم بتصريف الهواء الزائد من النظام باستخدام صنابير Mayevsky. قم بتشغيل التشخيصات: مضخة الدورة الدموية. إذا كان معيبًا ، فاستبدل الإعدادات أو اضبطها. تنظيف شفرات دولاب الدفع من الانسداد ؛ إذا تم عرض الخطأ مرة أخرى ، فقم بإصلاح الوحدة الإلكترونية.
A08 / F10	مستشعر درجة حرارة دائرة التسخين معطل.	فحص المستشعر وتوصيلاته وملامساته. في حالة حدوث ماس كهربائي (ماس كهربائى) أو دارة مفتوحة ، يتم تثبيت عنصر جديد.
F05	التشغيل غير الصحيح لنظام إزالة الغاز.	رأي: اتصال مرحل الهواء الحجاب الحاجز الهواء للالتصاق. أداء المروحة. مهاوي أو أنابيب المداخن. غالبًا ما يتم انسداده بالسخام والسخام. في الرياح القوية ، يمكن أن تدخل الأوراق والحطام إلى الداخل. للتنظيف الكامل ، من الأفضل الاتصال بالمرافق.
F11	فشل مستشعر درجة حرارة الماء الساخن NTC.	لدي خطأ F11 ، ما العمل: افحص المستشعر بحثًا عن ماس كهربائى وفتح دائرة. رنين جهات الاتصال بمقياس متعدد. عادة ، المؤشرات 10 كيلو أوم. أعد توصيل العنصر. في حالة الكسر ، قم بتوصيل عنصر جديد. إذا لم يحدث الاشتعال عند تشغيل DHW ، فافحص الصمام ثلاثي الاتجاهات الذي يقوم بتبديل التسخين بين الدوائر.
F37	ضغط منخفض في الدائرة (أقل من 80 كيلو باسكال).	تأكد من أن مستشعر الضغط وأسلاكه في حالة جيدة. افحص جميع الوصلات والتجمعات بحثًا عن التسريبات. يتم ختم أي ضرر. قم بتشغيل إمداد المياه للنظام.
F41	حركة المبرد مضطربة. المبادل الحراري محموم.	كيفية إصلاح الوضع: افحص المبادل الحراري لمعرفة الحجم. نظف أنابيب الرواسب بالكواشف أو حمض الستريك. تتداخل طبقة المقياس الموجودة على المبرد مع دوران المياه ، مما يؤدي إلى تفاقم التسخين ، مما يؤدي إلى زيادة سخونة الوحدة ؛ ينزف الهواء من المضخة. اضبط الوضع المناسب. قم بتركيب مضخة جديدة إذا تحطمت.
F50	اللوحة الإلكترونية لا تعمل.	فحص التأريض ، اللوحات من أجل الانهيار. من الأفضل تكليف متخصص بإصلاح واستبدال وحدة التحكم.

لسوء الحظ ، لا يتم عرض جميع مشاكل معدات التدفئة Koreastar كرمز على الشاشة. يشتكي المستخدمون من أن الأجهزة حساسة لانخفاض الجهد ، وهذا هو سبب معاناة لوحة التحكم في كثير من الأحيان. وهذا على الرغم من تأكيدات الشركة المصنعة بالتشغيل المستقر عند أي قفزات. لذلك ، عند اختيار Koreastar ، يجب عليك أيضًا توصيل عامل استقرار.

يوصي الخبراء بالصيانة الوقائية السنوية للأعطال. قم بتنظيف الوحدة من الأوساخ والحجم وإجراء الفحص الفني.

ميزات التصميم

• تم تجهيز الأجهزة التي تبلغ سعتها 10-20 كيلو وات بمبادل حراري نحاسي بقدرة 24 كيلو وات ، لذلك عند تشغيل دائرة DHW ، لا يخافون من الأحمال الشديدة. سعتها المائية 13.6 لتر / دقيقة.
• بفضل الحماية المزدوجة للمبادل الحراري ، فإنه لا يسخن ، ويتم إطالة عمر الخدمة.
• غرفة الاحتراق في نسختين - مغلقة (PREMIUM E) ومفتوحة (PREMIUM A).
• استهلاك اقتصادي للوقود.
• مزود بشاشة ال سي دي. تشخيص ذاتي.
• شدة النار المعدلة.
• مجهزة بمضخة WILO (إنتاج ألماني) ، نظام مضاد للحجب.
• نظام الحماية من التجمد.
• توصيل جهاز التحكم عن بعد ، ترموستات الغرفة.

مزايا المعدات الكورية

• لا يستجيب لانخفاض الضغط في خط الغاز.
• قيمة عالية للكفاءة واحتراق الوقود بكفاءة.
• مجموعة كبيرة من الموديلات ، يوجد نماذج للجدران والأرضيات بدائرة واحدة ودائرتين.
• تصميم حديث. الاكتناز.
• مزود بصمامات مدمجة تضمن سلامة الجهاز في حالة الطوارئ.
• يتم تحويلها إلى غاز مسال ، يتم تضمين الطائرات في المجموعة.
• يمكنهم تزويد المنزل بالماء الساخن.
• القدرة على تحديد وضع التشغيل. تحديد درجة الحرارة.

السؤال 1 الحلول

تم تجهيز الغلاية بنظام تشخيص ذاتي وتظهر إشارات خطأ على الشاشة ، وتتسبب الأخطاء المميزة بالرمز A في انسداد الغلاية. في هذه الحالة ، يجب على المستخدم إعادة ضبط الغلاية يدويًا بالضغط على زر "إعادة الضبط". الأخطاء المميزة بالرمز F تتسبب في إغلاق مؤقت للغلاية مع التبديل التلقائي بعد أن تعود القيمة التي تسببت في الخطأ إلى القيم العادية.

وفقًا لذلك ، فإن الأخطاء A01.

رموز خطأ غلاية Coreastar - إرشادات استكشاف الأخطاء وإصلاحها

هل الغلاية Koreastar تظهر أخطاء على الشاشة؟ وهذا يعني أن نظام التشخيص الذاتي "اكتشف" خللاً. جميع معدات التدفئة الحديثة مجهزة بأتمتة - أجهزة استشعار تتحكم في تشغيل كل وحدة. في بعض الأحيان لا يحتاج المستخدم حتى إلى الاتصال بمركز الخدمة. يكفي تحديد معنى الكود وإيجاد المشكلة.

تفاصيل التطبيق والتشغيل

إذا حكمنا من خلال ردود الفعل من المستهلكين ، فإن غلايات Koreastar هي معدات منتجة وموثوقة لها عيوبها الخاصة المتأصلة في جميع المعدات مع غرف الاحتراق المغلقة.

تتميز مجموعة الغلايات المثبتة على الحائط بالغاز Koreastar بالخصائص التالية:

• ضوضاء عالية أثناء التشغيل - نتيجة لتشغيل مراوح الموقد. يتم سحب الهواء وإخراج نواتج الاحتراق باستخدام مدخنة متحدة المحور ، بطريقة قسرية. جميع الشعلات المضغوطة تصدر ضوضاء ، لذلك يجب تركيب المحطات بعيدًا عن أماكن المعيشة.

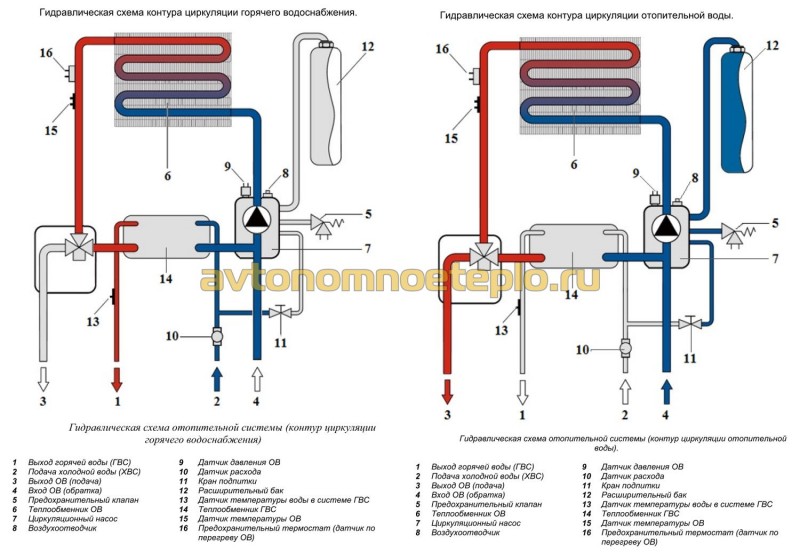

• تسخين DHW - يتم تسخين الماء الساخن بشكل مستقل عن نظام التدفئة. يؤدي وجود صمام الملف اللولبي ثلاثي الاتجاهات إلى زيادة معدل التسخين بشكل كبير. يتم توفير إمداد منتظم بالماء الساخن ، بغض النظر عن الضغط في نظام إمداد المياه.
• مجموعة الأمان - عندما يبرد المبرد إلى درجة حرارة +5 درجة مئوية ، يبدأ المرجل تلقائيًا ، مما يمنع نظام التسخين من إذابة الجليد.
• الاتصال بمصدر الطاقة - على الرغم من أن الشركة المصنعة تشير إلى قدرة الجهاز على العمل ، على الرغم من انخفاض الجهد في الشبكة بنسبة تصل إلى 15٪ من الطاقة المقدرة ، فإن الممارسة تدل على أن هذا ليس هو الحال دائمًا. يمكن أن تفشل لوحة التحكم مع أي زيادة كهربائية. يمكن أن يوفر تركيب وحدة UPS وتركيبها الحماية.

نصائح وحيل للاختيار

يمكن أن تعمل غلايات Coreastar مع انخفاض غاز يصل إلى 4 ملي بار ، فهي مقاومة لانخفاض الجهد. تتميز النماذج بالتسخين المستقر للماء الساخن وهي مخصصة للاستخدام المنزلي.

يجب اختيار منتجات Koreastar للغرف التي تصل مساحتها القصوى للتدفئة إلى 320 مترًا مربعًا والحاجة إلى توفير الماء الساخن المنزلي.

غلايات الغاز Koreastar Buran

لا يوجد سوى وحدة واحدة في هذه السلسلة. تم تركيب غلاية الغاز Korea Star Buran على الأرض ، وهي ذات دائرة مفردة ، ولا تعتمد على الكهرباء ويمكن أن تعمل مع دوائر التدفئة المفتوحة والمغلقة. تسمى هذه الوحدات AOGV وهي نفسها سخانات بسيطة. في الوقت نفسه ، فهي موثوقة للغاية واكتسبت سمعة طيبة.

ضمان موديل الارض 5 سنوات.

خصائص نجم كوريا بوران:

• غرفة الاحتراق من النوع المفتوح
• أتمتة ميكانيكية إيطالية الصنع (SIT) ؛
• 15 خيارًا للطاقة من 7.5 إلى 100 كيلو واط.

يختلف نموذج بوران عن سلسلة كوريستار سيناتور في مادة المبادل الحراري المصنوعة من الفولاذ. أثناء وجوده في غلاية سيناتور ، فإن المبادل الحراري مصنوع من الحديد الزهر عالي الجودة. يمكن تشغيل بوران بالغاز الطبيعي فقط. يجب أن يكون ضغط الغاز 6 ملي بار على الأقل ، ويجب ألا يتجاوز ضغط المبرد 0.4 ملي بار.

درجة الحرارة القصوى 90 درجة. أثناء الاشتعال ، بسبب حقيقة أن درجة حرارة المبرد أقل من 30 درجة ، قد يحدث تكاثف.هذا يؤدي إلى التآكل ، لذلك ليس من الضروري السماح بمثل هذا الانخفاض في درجة حرارة الماء في الدائرة. قبل موسم التدفئة ، يجب فحص الجهاز للتأكد من صلاحيته للخدمة ، إذا لزم الأمر ، قم بتنظيف المبادل الحراري والمدخنة.

1. المحتوى:
2. الميزات والبيانات الفنية للغلايات
3. تفاصيل التطبيق والتشغيل
4. نصائح وحيل للاختيار

على الرغم من اسمها ، فإن غلاية الغاز Koreastar لا علاقة لها بكوريا. تم تصميمه وتجميعه في مصنع Wilo. علاوة على ذلك ، هذا هو النموذج الوحيد من بين جميع المعدات الأوروبية التي تم تصنيعها خصيصًا لروسيا ، مع مراعاة خصائص التشغيل في الظروف المحلية.

يتم تقديم نموذجين أساسيين لجدار Koreastar للمستهلك - النوع الكلاسيكي والحجري.

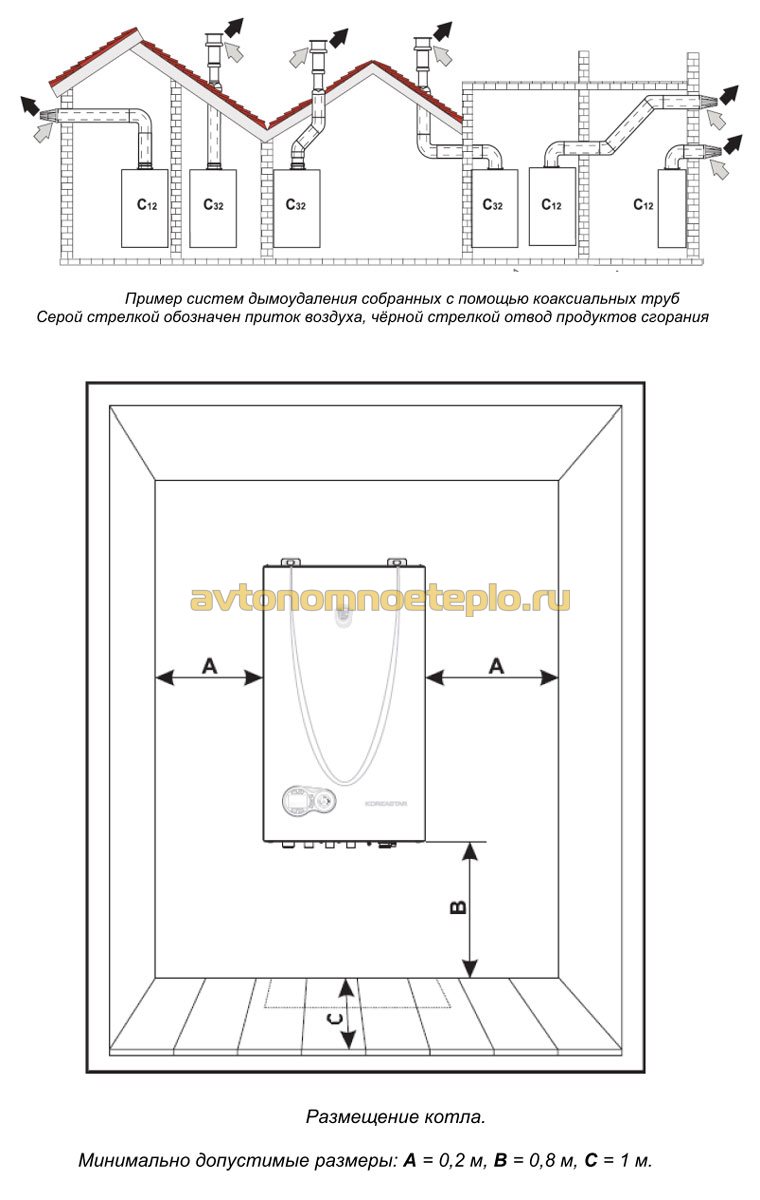

التركيب

قبل تثبيت الجهاز ، تأكد من أنه يعمل بالغاز الطبيعي. في حالة استخدام غاز البترول المسال ، يجب إعادة ضبط السخان بواسطة متخصص. يجب توصيل مصدر الطاقة بمعلمات 220 فولت / 50 هرتز بمكان تركيب النماذج المتطايرة. يؤدي انحراف المعلمات عن المعيار إلى انخفاض في الإنتاجية وتقليل عمر الخدمة.

يحظر توصيل الأجهزة الكهربائية الأخرى بمصدر طاقة الغلاية. يحظر أيضًا استخدام أسلاك التمديد والمحولات عند الاتصال. قد يؤدي عدم الامتثال لأنظمة السلامة إلى نشوب حريق.
