تقنية خطوة بخطوة لتصنيع سخان يعمل بالوقود الصلب
الآن دعنا نتعرف على كيفية صنع غلاية بيديك. بالطبع ، لن يكون من الممكن عمل نموذج معقد عالي الكفاءة لوحدة وقود صلب ، لأن هذا لا يمكن تنفيذه إلا في المباني الصناعية ويخضع للمعايير التكنولوجية. ومع ذلك ، يمكن تجميع غلاية بسيطة من أنبوب بيديك. لن تقوم هذه الوحدة بتدفئة المنزل فحسب ، بل ستلبي أيضًا احتياجات توفير الماء الساخن.
الأدوات والمواد
لتجميع غلاية الماء بيديك ، قم بإعداد كل ما تحتاجه للعمل مسبقًا:
- طاحونة صغيرة مع قرص طحن وفوهات القطع ؛
- آلة لحام؛
- نظارات واقية
- شاكوش؛
- المثقاب الكهربائي ومجموعة من التدريبات للأعمال المعدنية ؛
- مفاتيح الغاز رقم 1 و 2 ؛
- مفكات البراغي.
- مجموعة من الشدات ذات الغطاء والمفتاح ؛
- ميدان؛
- كماشة.
لتصنيع المشابك ، يلزم وجود فولاذ بسمك لا يقل عن 0.7 سم ، وبالنسبة لجميع الهياكل الأخرى ، يكفي الصلب بسمك لا يقل عن 0.5 سم.
المواد المطلوبة:
- لتصنيع الإطار ، يتم تحضير زاوية فولاذية مع أرفف بسمك 50x50 مم 5 مم ؛
- إذا تقرر صنع خزان ، فإنه يحتاج إلى صفائح من الفولاذ المقاوم للصدأ ؛
- يلزم وجود أنابيب فولاذية سميكة الجدران ذات مقطع عرضي يبلغ 3.2-5 سم لتركيب المبادل الحراري.
اعتمادًا على تصميم المرجل ، قد تكون هناك حاجة إلى مواد أخرى ، بالإضافة إلى أجهزة مختلفة.

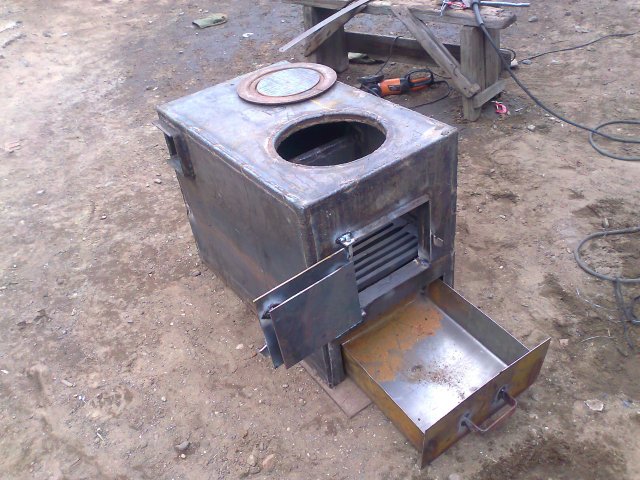

تجميع المبادل الحراري والمبيت
في عملية صنع غلاية تعمل بحرق الأخشاب بيديك ، يتم إيلاء اهتمام خاص للجسم ، لأنه يؤدي وظائف غرفة الاحتراق ويعمل كأساس للوحدة بأكملها. من الأفضل عمل صندوق الاحتراق بجدران من طبقتين مع ملء الرمل بينهما.
لزيادة صلابة الهيكل ، يتم استخدام إطار معدني. في الجدار الأمامي للفرن ، باستخدام قاطع غاز أو طاحونة ، يتم قطع فتحتين: واحدة لحوض الرماد ، والثانية لتحميل الوقود.
بعد تصنيع غرفة الاحتراق ، يبدأ تجميع المبادل الحراري. يتم ربط الفراغات ذات التكوين المستقيم ونصف الدائري عن طريق اللحام للحصول على ملف
من المهم تحقيق أبعاد مضغوطة وأقصى طول للملف لزيادة مساحة التبادل الحراري
مجموعة كاملة التصميم
بعد تصنيع جميع العناصر المكونة للوحدة ، يبدأ تجميع المرجل. من الأفضل القيام بذلك على الفور في موقع تركيب سخان الوقود الصلب ، حيث سيكون من الصعب نقل الهيكل العام والثقيل إلى غرفة المرجل.
عادة ما يتم تركيب الوحدة على قاعدة خرسانية صلبة. علاوة على ذلك ، في عملية تصنيع الأساس للغلاية ، يتم تثبيت الأجزاء المدمجة مع المراسي ، والتي يتم لحام الوحدة بها لاحقًا. أولاً ، يتم تثبيت الإطار على القاعدة ، ومن ثم يتم تركيب حشوة المرجل والبطانة. في أماكن الوصلات الملحومة ، يتم عمل الشقوق ، ويتم تنظيف اللحامات نفسها من الخبث وصقلها.
يتم تثبيت قضبان شبكية ومبادل حراري في الهيكل الجاهز والثابت. يتم توصيل العنصر الأخير عن طريق اللحام بدائرة التدفئة في المنزل. للدوران الطبيعي لسائل التبريد ، يتم تثبيت الملف بمنحدر طفيف. من الأفضل أن تعهد بتركيب خزان تخزين من الفولاذ المقاوم للصدأ للمتخصصين بمعدات خاصة. الشيء نفسه ينطبق على تصنيعها.
بعد تثبيت جميع المكونات ، يجب طلاء جسم الغلاية. ستعمل طبقتان من طلاء الطلاء على حماية الوحدة من التآكل بشكل موثوق. للعمل ، من الأفضل استخدام طلاء مقاوم للحرارة ، وتجهيز السطح قبل الطلاء.
في نهاية جميع أعمال التركيب ، يجب اختبار الضغط على غلاية الوقود الصلب محلية الصنع باستخدام نفاثة مائية عالية الضغط.إذا حدث تسرب أثناء عملية العقص ، فيجب أن يتم لحام هذا المكان بشكل إضافي ، ثم اختباره بالماء مرة أخرى. فقط بعد ذلك انتقل إلى التكليف.
يجب تنظيف غلاية محلية الصنع أثناء التشغيل بشكل دوري من الرماد المتجمع في الفرن ، كما يجب تنظيف المدخنة. من حيث المبدأ ، يتميز التصميم بأكمله بالمتانة والموثوقية وسهولة الاستخدام.
ملامح غلاية الوقود الصلب
غلايات التدفئة محلية الصنع عبارة عن موقد عادي يوضع في برميل من الماء. تنتقل الوحدة إلى حرارة الماء المتلقاة أثناء احتراق الحطب. يمر السائل المسخن عبر الأنابيب إلى أجهزة التسخين. ومع ذلك ، فإن مثل هذه التصميمات البسيطة تحرق الكثير من الحطب ، لذلك لا تتجاوز كفاءتها 15٪.
يمكن صنع الوحدة المنزلية من الطوب أو المعدن. يُنصح باستخدام هياكل من الطوب في منزل ريفي واسع ، ولكن يمكن تصنيع السخانات المعدنية من مواد مرتجلة. إنها أبسط الحلول البناءة.
اختيار الحل البناء
لصنع غلاية تدفئة بيديك ، لا يكفي مجرد تركيب مبادل حراري في الفرن. من الضروري ضمان استمرارية احتراق الوقود ، فضلاً عن الدوران المستمر والمنتظم لسائل التبريد.
عند اختيار تصميم غلاية الوقود الصلب ، يمكنك استخدام الخيارات التالية:
- تحتوي الأجهزة ذات الاحتراق المنخفض على باب خاص لتحميل جزء من الوقود. يقع هذا الباب في النصف العلوي من غرفة الاحتراق ، على الرغم من أن الحطب نفسه يحترق في الجزء السفلي. نتيجة لذلك ، تغرق الطبقات العليا من الحطب الطازج تدريجياً في قاع الحجرة تحت وزنها. يتم الاحتراق اللاحق لمنتجات الاحتراق في الجزء العلوي من حجرة الفرن. تتحرك التيارات الهوائية عبر صندوق الاحتراق من الأسفل إلى الأعلى بطريقة طبيعية أو قسرية.
- الوحدات ذات الاحتراق العلوي تسمى أيضًا الوحدات الخاصة بي. هنا ، أيضًا ، يقع الباب في الجزء العلوي من الغرفة ، وترجع الحركة الهبوطية لتدفقات الهواء الساخن إلى وجود سحب قسري. تقوم المروحة بتوجيه الهواء من أعلى إلى أسفل ، حيث يحدث الاحتراق. أثناء الحركة ، يقوم الهواء أيضًا بتجفيف الحطب وتسخينه.
أسهل طريقة هي عمل تصميم مع احتراق أقل بمفردك ، حيث يمكنك الاستغناء عن استخدام مروحة في هذا الخيار وترتيب تيار طبيعي. يجب أن تفي التصميمات الأكثر تعقيدًا بمتطلبات معينة لجودة تجميع جميع المكونات.
بالإضافة إلى ذلك ، فإن جميع وحدات الوقود الصلب تأتي مع وضع الاحتراق العادي مع إمكانية الوصول إلى الانحلال الحراري. في الحالة الأخيرة ، يتحلل الوقود الصلب إلى مكونات تحترق بشكل منفصل. الخيار الثاني أكثر صعوبة في التنفيذ ، لأنك تحتاج إلى تركيب غرفتي احتراق.
يعتمد اختيار طراز المرجل على الوقود المستخدم. نظرًا لأن درجة حرارة احتراق الفحم أعلى من درجة حرارة الحطب ، فإن المبادل الحراري والشبكة وجسم الجهاز مصنوعان من الفولاذ بسماكة أكبر من غلاية حرق الأخشاب. يمكن استخدام الطوب الحراري بدلاً من الفولاذ.
غلاية طويلة الاحتراق
يحتوي هذا المرجل لتدفئة منزل خاص على تعديلين على الأقل. بالطبع ، يمكن صنع كل منهم يدويًا.
وفقًا للعديد من الرسومات ، يتكون تصميم التعديل الأول للغلاية طويلة الاحتراق من العناصر التالية:
- غرفة رماد بباب بها منفاخ.
- حجرة الفرن بباب.
- مبادل حراري.
- الأنابيب الفرعية لتوريد المبرد وإعادته.
- ثقوب لإطلاق أول أكسيد الكربون. تقع في الجزء العلوي من غرفة الاحتراق.
- منظم السحب (يتضمن مستشعر درجة الحرارة على شكل لوحة ثنائية المعدن أو حاوية مملوءة بالشمع ، بالإضافة إلى آلية سلسلة تتحكم في المنفاخ).
- فيلق.
- العزل الحراري.
- جلود.
- أرجل.
في هذا المرجل طويل الاحتراق ، غرفة الرماد لها نفس العمق والعرض مثل غرفة الاحتراق.تقع تحت غرفة الاحتراق.
بيديك ، يمكنك عمل نوعين من المبادلات الحرارية:
أنابيب عمودية متصلة بأنابيب أفقية
بالطبع ، يتم وضع هذه العقدة في الفرن. يتم وضعها بأيديهم في الجزء العلوي من الغرفة. في هذه الحالة ، يجب أن تكون حركة المبرد معاكسة لحركة الدخان. في غلاية مع مثل هذا المبادل الحراري ، يصنعون دائمًا جسمًا إضافيًا بأيديهم. يجب أن يكون هناك مسافة عدة سنتيمترات بينها وبين غرفة الاحتراق. نتيجة لهذا ، فإن المواد العازلة للحرارة لن تسخن. الذي يقع حول الجسم.
أما بالنسبة للغطاء المائي ، فإن هذا المبادل الحراري يتكون من حاويتين موضوعتين واحدة في واحدة. الداخل هو غرفة الاحتراق. هناك مسافة بين الحاويات. أثناء التشغيل ، يتم ملء المرجل المصنوع وفقًا للرسم المحدد بالماء ، والذي يمتص الحرارة من الجدران الساخنة لغرفة الاحتراق.
التعديل الثاني للغلاية لتدفئة المنزل له هيكل مشابه:
- إطار. إنه تصميم من أنبوبين يتم إدخالهما في بعضهما البعض. الفضاء بينهما مليء بالماء.
- أبواب الرماد والتحميل.
- موزع الهواء. وهي عبارة عن صفيحة مستديرة ذات ألواح عمودية ملحومة من الأسفل وثقب في المنتصف. يقوم هذا الموزع بتزويد الحطب بالهواء من خلال أنبوب ملحوم بفتحة مصنوعة فيه. يوجد لسان في الجزء العلوي من الأنبوب.
- قمة بفتحة في المنتصف. يمر أنبوب إمداد الأكسجين عبر هذه الفتحة (يتم لحامها أيضًا بموزع الهواء).
- مدخنة.
بناء خيار لتدفئة دفيئة
لزيادة العائد في موسم البرد للبيت الزجاجي ، من الضروري توقع التدفئة التكميلية. على عكس التدفئة بالكهرباء ، سيكون استخدام غلايات التدفئة المنزلية أكثر فائدة من الناحية المالية.
أرز. 3 غلايات الدفيئة
سيكون الخيار الأفضل هو بناء فرن في الدفيئة بمدخنة صادرة ، والتي يمكن القيام بها بيديك. يمكن أيضًا العثور على رسومات لهذا بسهولة على شبكة الويب العالمية.
تتكون عملية بناء المعدات في الدفيئة من الخطوات التالية:
- في دهليز الدفيئة ، من الضروري وضع فرن من الطوب.
- يتم تثبيت مدخنة بطول كامل الدفيئة في الجزء العلوي من الهيكل أو تحت الأسرة.
- يجب عمل مخرج الأنبوب على الجانب الآخر من الدفيئة. وهكذا ، سيختفي أول أكسيد الكربون ، لكن الحرارة ستبقى داخل الدفيئة.
نسخة أخرى من غلاية منزلية الصنع لبيت زجاجي ممكن أيضًا:
- اختيار برميل كبير الحجم وتلوينه من الداخل لتجنب التآكل.
- عمل ثقوب في البرميل للمدخنة والموقد والأسطوانة الإضافية وحنفية الكريم.
- تركيب الفرن داخل البرميل.
- استنتاج من برميل المدخنة.
- تركيب خزان تمدد إضافي على البرميل.
- تسخين اللحام لبيت زجاجي من أنبوب جانبي.
- مد الأنابيب داخل البيت الزجاجي.
- اقتناء مضخة لدوران المياه في البيوت المحمية.
يمكن أن يعمل خيار مماثل للاحتباس الحراري على الخشب وأنواع الوقود الأخرى. للتحكم في درجة الحرارة داخل الدفيئة ، يمكن تجهيز غلايات التدفئة محلية الصنع بجهاز استشعار إلكتروني لدرجة الحرارة ، ويمكن وضع الشاشة الرقمية نفسها مباشرة في المنزل.
مطلوب تدفئة مستقلة في شكل غلايات تدفئة منزلية الصنع ، سواء بين أصحاب المنازل الخاصة أو بين سكان المباني متعددة الطوابق. يتيح لك ذلك التوفير بشكل كبير عند شراء معدات باهظة الثمن ، فضلاً عن التحكم في عملية التسخين نفسها. يمكن أن تعمل غلايات التدفئة محلية الصنع على الخشب أو الفحم أو أنواع أخرى من الوقود ، مما يسمح باستخدام هذه الوحدات في مختلف المجالات.
مراجل بيليه روسية الصنع
غلاية أنبوب النار
ميزات التصميم
يعتمد تصميم المرجل المعني على نوع من الأسطوانة.يتم تزويد هذا العنصر من المعدات بالمياه المعالجة مسبقًا من خلال نظام من المضخات والأنابيب. توجد الأنابيب السفلية في الجزء السفلي من المرجل. هذه العناصر لها أقطار مختلفة ولا تسخن أثناء تشغيل المرجل. من خلال نظام من الأنابيب ، يمر السائل من الأسطوانة إلى المجمعات. غالبًا ما يتم وضع الأخير في الجزء السفلي من المرجل.
يتم توصيل المجمع بالأسطوانة عن طريق خط أنابيب الرفع. بسبب خط الأنابيب ، يتم إنشاء أسطح التدفئة في مكان احتراق الوقود المحمل.
يتم توصيل نظام الأنابيب بمولد البخار ، والذي يعمل وفقًا لآلية الأوعية المتصلة. يدور مزيج من الماء السائل وبخار الماء في الأنابيب الساخنة. يحتوي هذا الخليط على كثافة منخفضة نوعًا ما ، مما يسمح له بالدخول بحرية إلى حجرة الفصل ، حيث يحدث فصل البخار والماء. يتم إرسال المكون السائل إلى أسطوانة غلاية البخار.
يمر البخار في خط أنابيب البخار ، ثم إلى سخانات خاصة ، حيث يرتفع الضغط ، وكذلك درجة حرارة البخار إلى المعلمات المرغوبة. أخيرًا ، يتم إرسال البخار إلى توربين بخاري مناسب.
عمل غلاية بخار
مميزات جهاز العمل والتجهيزات
وحدة الوقود الصلب ذاتية الصنع هي عبارة عن موقد مثبت في برميل من الماء. يعمل الحرق في صندوق النار أو الحطب أو الفحم على نقل الحرارة إلى الماء ، ويدخل المبرد إلى نظام التدفئة ، مما يؤدي إلى تسخين الغرفة. لا يعتبر الجهاز البسيط الأكثر كفاءة وفعالية من حيث التكلفة ، لأن كفاءة الوحدة البدائية لا تزيد عن 10-15 ٪.
يقومون بتجميع غلايات التدفئة محلية الصنع المصنوعة من الطوب والمعدن. تتميز الأولى بجاذبية جمالية ، بينما تعتبر الأخيرة أسهل في التصنيع من مواد مرتجلة. لكن على أي حال ، ستحتاج أولاً إلى رسم مخطط ، والتفكير في مكونات الهيكل ، من أجل الحصول في النهاية على سخان عالي الجودة.

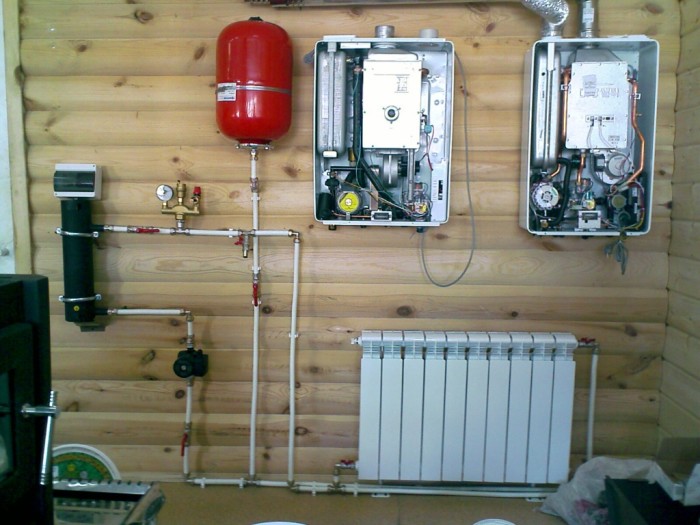

غلايات كهربائية
يمكن أن يكون للغلايات الكهربائية لتدفئة منزل خاص تصميم مختلف. أسهل خيار هو تثبيت عنصر تسخين مباشرة في نظام التدفئة. فلا داعي إذن لتصنيع غلاية منفصلة.
صحيح ، يجب أن يكون للأنبوب الذي يتم تركيب عنصر التسخين فيه قطرًا كبيرًا. في الوقت نفسه ، يوصى بجعله قابلاً للإزالة بحيث يسهل الحفاظ على عناصر التسخين.
تعتبر غلايات الأقطاب الكهربائية مثيرة للاهتمام ، عندما يمر تيار كهربائي مباشرة عبر سائل لتوليد الحرارة. يتم إنتاج الطاقة الحرارية نتيجة للحركة الفوضوية للأيونات. يجب أن يحتوي الماء على ملح.
إن صنع غلاية كهربائية بمفردك أصعب بكثير من صنع غلاية كهربائية تعمل على عنصر تسخين: بعد كل شيء ، للتيار تأثير مباشر على الماء ، الأمر الذي يتطلب اتخاذ تدابير جادة للسلامة الكهربائية.
التهديدات الأكثر شيوعًا هي انهيار القوس الكهربائي لسائل التبريد ، والذي يكاد يكون مساويًا لدائرة كهربائية قصيرة ، بالإضافة إلى تراكم غاز التحليل الكهربائي في دائرة النظام.
أسهل طريقة لتصميم غلاية تعمل بالوقود الصلب. عند تجميعها ، يتم استخدام درجات من الفولاذ المقاوم للحرارة - فهي أقوى من ألواح الصلب العادية ، التي تحترق على نار مفتوحة وتتآكل بسرعة.
ومع ذلك ، فإن الفولاذ المقاوم للحرارة باهظ الثمن ، ونادرًا ما يستخدم في الغلايات اليدوية. خيار آخر هو الحديد الزهر: هذه المادة تتحمل الحرارة جيدًا ، على الرغم من صعوبة التعامل معها. معدات تصنيع فرن الحديد الزهر متاحة فقط في المؤسسات المتخصصة.
على تداول الماء
تحتوي غلاية الوقود الصلب محلية الصنع لتسخين المياه بتصميم كلاسيكي على غرفة احتراق مزودة بشبكة - شرائط فولاذية مثبتة أفقيًا من المعدن تحل محل قاع المعدن بالكامل. يتم وضع الوقود فوق الشبكة ، ويسقط الرماد المتبقي بعد احتراقه بينهما في الحجرة أدناه. يتم توصيل قناة المدخنة بالأخير ، المصممة لإزالة الدخان.في كل مرة قبل بدء الفرن التالي ، يجب إزالة الرماد من هذه الغرفة.
بجانب غرفة الاحتراق - عادةً على جانب المدخنة - توجد حاوية لتسخين المياه ، متصلة بدائرة أنابيب منزل خاص: يدخل الماء المبرد إلى الجزء السفلي من الحاوية ، والذي يرتفع مع ارتفاع درجة حرارته. يتم دفع تدفق الهواء إلى غرفة الاحتراق بواسطة مروحة. تم تجهيز الغلاية ببابين: الجزء العلوي مصمم لتحميل الوقود ، والجزء السفلي مخصص لتنظيف الغرفة الموجودة أسفل الشبكة. أيضا ، هذه الغرفة ضرورية لتدوير الهواء.
على مبدأ الانحلال الحراري
غلايات الانحلال الحراري لها تصميم مختلف. لديهم غرفة علوية إضافية ، حيث تدخل الغازات المنبعثة أثناء احتراق الحطب. هناك ، تحترق الغازات وتنتج حرارة إضافية.
تتميز غلاية الانحلال الحراري محلية الصنع بكفاءة أعلى مقارنة بالأجهزة التقليدية.
لتدفئة منزل ريفي يتكون من عدة غرف ، يكون الجهاز الذي يحتوي على عنصر تسخين مناسبًا ، ويتكون من أنبوب بقطر 21.9 سم وطول حوالي 50 سم. سيكون هذا الجهاز اقتصاديًا ، لأن كيلوواط من الطاقة لن كن واقعي. بالإضافة إلى ذلك ، الجهاز مضغوط للغاية.
إذا كان من المفترض أن يتم تثبيت عنصر التسخين في حاوية منفصلة ، فمن الأفضل عمل غلاية ذات أبعاد صغيرة. إذا تم استخدام المرجل لتسخين المياه الجارية ، فإن هذه القاعدة لا تنطبق. بعد كل شيء ، فأنت بحاجة إلى وجود سائل ، وهذا يتطلب خزانًا أكبر.
لا يحتاج المرجل إلى خط طاقة مخصص للعمل ، ويمكن توصيله بشبكة منزلية إلى جانب الأجهزة الكهربائية الأخرى. على عكس معدات الإلكترود ، فإن غلاية التسخين بعنصر تسخين آمن ، لأن المبرد معزول عن أجزاء الجهاز التي يتم تنشيطها. إذا قمت بتجهيز الوحدة بمنظم ، فسيكون من الممكن ضبط درجة حرارة تسخين المياه بدقة عالية - هذه هي الميزة الرئيسية للغلاية الكهربائية على الوقود الصلب.
شعبية التسخين بالبخار
هذا النوع من خلق الدفء والراحة في المنزل بمساعدة البخار كان ولا يزال يحظى بشعبية كبيرة في بلدنا. التسخين بالبخار لمنزل خاص ليس فقط ميسور التكلفة وبسيط ولكنه فعال أيضًا. السمة الرئيسية لهذا النظام هي استخدام بخار الماء كناقل للحرارة. في الوقت نفسه ، يمكن استخدام كل من الجهاز البخاري المشتراة من خلال شبكة التوزيع وجهاز البخار محلي الصنع كمصدر للحرارة.
تُستخدم هذه الوحدة لإنتاج بخار الماء الساخن عند ضغط أكبر من الضغط الجوي. يتم تكوينه باستخدام الطاقة الحرارية التي يتم إطلاقها عند حرق الوقود في غرفة خاصة.
لإنشاء هذا النظام بنفسك ، لا تحتاج إلى أي معرفة أساسية. ولكن ، مع ذلك ، من الضروري أن يكون لديك فكرة عن بعض الفروق الدقيقة.
تتكون التدفئة بالبخار للمبنى السكني عادةً من الأجهزة والعناصر التالية:
- وحدة بخار
- ستوياكوف
- خطوط الأنابيب
- مشعات
هذه المجموعة من المكونات نموذجية لنظام التدفئة الفردي. يولد الحرارة في غلاية بخار ، ويتم تجميعها وتركيبها بأيديها ، وهي قادرة على العمل على أي وقود تقريبًا.
يمكن إجراء هذا التسخين بدائرة واحدة أو دائرة مزدوجة. في الخيار الأول ، سيحدث تسخين الفضاء فقط ، بينما تتضمن الطريقة الثانية أيضًا تحضير الماء الساخن.
يتكون نظام الأنابيب من عناصر أفقية ورأسية. يمكن أن تكون الأسلاك منخفضة أو علوية - تعتمد على خصائص المبنى.
بالطبع ، قبل إنشاء نظام التدفئة هذا في منزلك ، تحتاج إلى تحليل جميع إيجابياته وسلبياته بعناية.
المزايا الرئيسية هي:
- تركيب غير مكلف وأبعاد مضغوطة
- إحماء سريع
- إمكانية تدفئة المساحات الكبيرة وأحجام المباني
- اقتصاد
- انتقال عالي للحرارة مع عدم فقدان الحرارة
- استحالة تجميد النظام
تشمل العيوب ما يلي:
- استحالة تغيير درجة حرارة الهواء في المنزل
- تأثير عدواني على الأنابيب
كما ترون ، فإن مثل هذا التسخين له إيجابيات أكثر من السلبيات. يكمل التثبيت الذاتي للنظام قائمة أفضل الصفات.

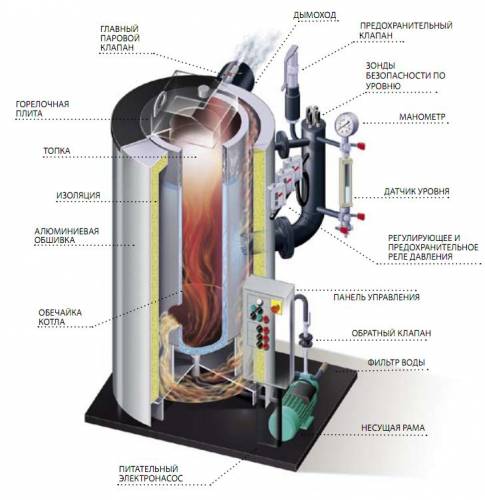

كيف يعمل غلاية تسخين البخار النموذجية
تتولد الحرارة في غرفة الاحتراق. في المستقبل يدخل سطح التسخين. هناك نوعان من أسطح التسخين: الحمل الحراري والإشعاعي.
مبدأ تشغيل غلاية البخار
يتضمن تكوين الأسطح الحملية العناصر التالية:
- سخانات الهواء
- المقتصدون.
- أجهزة التبادل الحراري.
المعدات الإضافية المذكورة ضرورية لزيادة كفاءة المرجل وترشيد استهلاك الوقود وتقليل فقد الحرارة.
من المهم أن يكون الماء المستخدم لتشغيل الغلاية نقيًا بشكل استثنائي - غير مسموح بالشوائب. لذلك ، قبل إدخاله في الغلاية ، يجب تنظيف السائل من الغازات وأنواع مختلفة من الشوائب ، ليصبح في النهاية مغذيًا.
يتم إرسال السائل المنقى إلى المقتصد. مضخة خاصة تساعدها في ذلك. في المقتصد ، يتم تسخين سائل التبريد تحت تأثير الغازات. بعد ذلك ، يمر السائل إلى الحجرة العلوية لحجرة الأسطوانة. هنا يتم خلط ماء الغلاية مع سائل التغذية.
تمر كمية معينة من الماء من الحجرة العلوية لحجرة الأسطوانة إلى الجزء السفلي منها. تحدث حركة الماء من خلال أنابيب الغليان.
في الجزء العلوي من الغلاية البخارية ، تكون درجة حرارة الغازات منخفضة ، والتي تزداد تدريجياً مع اقترابها من الجزء السفلي من الوحدة.
يتم تسخين الماء ويتم إرسال الماء مع خليط من البخار والماء إلى الغرفة العلوية للأسطوانة.
يذهب الجزء الثاني من السائل من حجرة الأسطوانة العلوية إلى إعادة التوزيع ، ويتم تسخين ماء الغلاية. تذهب فقاعات البخار الناتجة إلى الجزء العلوي من حجرة الأسطوانة.
في الغرفة العلوية للأسطوانة بسبب الفاصل ، يوجد فصل كامل تقريبًا لمزيج السائل والبخار. نتيجة لذلك ، يتم إنشاء بخار مشبع ، مما يساهم في زيادة إضافية في كفاءة المرجل. يستخدم المستخدم النهائي هذا البخار المشبع.
من أجل زيادة كفاءة الغلايات ، يتم تنظيم عملها بحيث يتقلب مستوى الماء "السفلي" و "الأعلى" في الغرفة العلوية لحجرة الأسطوانة. بين مستويات السائل المذكورة يوجد إمداد احتياطي للمياه مصمم للحفاظ على تشغيل وحدة التسخين في حالة توقف تدفق السائل إلى النظام.
يتم تحديد مستوى السائل "الأعلى" المسموح به في حجرة الأسطوانة مع توقع عدم دخول الماء إلى السخان الفائق.
يتم حساب الحد الأقصى المسموح به لمستوى السائل "السفلي" في الأسطوانة لمنع ارتفاع درجة حرارة الجزء العلوي من الأسطوانة ، بالإضافة إلى شعاع الغليان
من المهم أن يدخل الماء الأنابيب السفلية بحجم ثابت.
لزيادة الكفاءة ، تم تجهيز التصميم بسخان هواء.
يمكن أن يدور السائل في النظام بالقوة وبشكل طبيعي. تعتمد الحركة الطبيعية على الاختلاف في كثافة السائل والبخار الناتج. خليط الماء والبخار في الأنابيب الصاعدة أقل كثافة من تلك الموجودة في الأنابيب السفلية. ومع ذلك ، تظل قيمة الضغط ودرجة الحرارة كما هي في جميع أنحاء الأنبوب. نتيجة لذلك ، يندفع البخار ، الذي هو بطبيعته غاز ، إلى الأعلى.
يتم توفير الدوران القسري بواسطة معدات الضخ الخاصة.
مخطط نقل غلاية بخار إلى وضع الماء الساخن
تجميع الوحدة
يتم تنفيذ العمل على التصنيع الذاتي للغلاية في بضع خطوات بسيطة. اتبع كل خطوة من خطوات التعليمات بالتسلسل ، مع التركيز بالتوازي على الرسومات والمخططات.
الخطوة الأولى.تحديد الأبعاد المثلى للغلاية البخارية المستقبلية. يؤثر حجم الجهاز بشكل مباشر على أدائه. حدد هذه النقطة على أساس فردي ، مع مراعاة خصوصيات وضعك المحدد.
في نفس المرحلة ، قم بإعداد جميع الرسومات اللازمة. إذا كنت ترغب في ذلك ، يمكنك طلب تجميعها بواسطة محترف أو استخدام رسومات جاهزة من مصادر مفتوحة.
الخطوة الثانية. تحضير المواد اللازمة. في السابق ، تم تقديم قائمة بالعناصر المطلوبة. بادئ ذي بدء ، قم بشراء أنابيب بقطر 32 مم و 12 مم. يجب أن تحتوي صفائح الفولاذ المقاوم للصدأ سمك حوالي 2-3 مم.
خطوة ثالثة. جهز جسم الغلاية. الخيار الأفضل هو لحام العلبة بنفسك من الصفائح المعدنية. اختر أبعاد العلبة بشكل فردي ، وفقًا لاحتياجاتك.
الخطوة الرابعة. اصنع قاعدة المرجل. قيل سابقًا أن تصميم الغلايات البخارية يعتمد على نظام الأنابيب المتصلة. بادئ ذي بدء ، قم بإعداد قطعة من الأنابيب يبلغ طولها حوالي 11 سم وسمك جدارها حوالي 3 مم.
قطع أنبوب بقطر 11 سم إلى 12 عنصرًا - سيكونون بمثابة أنابيب دخان. قطع أنبوب بقطر أكبر في أنابيب اللهب.
اختر طول الأنابيب وفقًا لمخططاتك.
الخطوة الخامسة. عمل العدد المطلوب من الحواجز والجدران لغلاية البخار. للقيام بذلك ، استخدم ألواح الفولاذ المقاوم للصدأ.
الخطوة السادسة. تحضير فتحات في جدران الوحدة لوضع أنابيب اللهب والدخان. اربط العناصر المذكورة بشكل متوهج بقاعدة المرجل. سوف تساعدك آلة اللحام في ذلك. في هذه المرحلة ، يجب أيضًا الاسترشاد بالرسومات والمخططات المتاحة.
الخطوة السابعة. قم بتوصيل صمام الأمان ومشعب البخار بجسم الوحدة. من خلال الصمام في المستقبل ، ستطلق البخار المتبقي.
الخطوة الثامنة. اعزل الغلاية بورقة الأسبستوس.
مخطط اتصال مولد البخار
وبالتالي ، بعد فهم الأحكام الرئيسية للتعليمات ، يمكنك تجميع مولد بخار بسيط بشكل مستقل وإدراجه في نظام التدفئة في منزلك. في كل مرحلة من مراحل العمل ، استرشد بالرسومات التي لديك ، لأن. من المستحيل فهم ترتيب التجميع للوحدة من التوصيات النصية وحدها.
ما هي الغلايات اليدوية؟
تعتبر غلايات `` افعلها بنفسك '' أرخص من نظيراتها في المصنع ، لكنها لا تتجاوزها من حيث الكفاءة. يعتمد مبدأ تشغيل الجهاز على حقيقة أن الوقود المحترق يطلق حرارة تدخل بالفعل المبادل الحراري وتسخن المياه المتداولة. في هذا ، لا تختلف المنتجات محلية الصنع عن منتجات المصنع.
العيب الرئيسي للغلايات المجمعة وفقًا للرسومات الفردية هو عدم وجود ضمان. في حالة المعدات المصنوعة في المصنع ، يمكن للمالك التأكد من أن المعدات ستعمل ، وإذا لم يكن الأمر كذلك ، فيمكن إعادتها أو استبدالها. فقط الشخص الذي قام بتجميعها وتثبيتها في منزله هو المسؤول عن جودة عمل غلاية محلية الصنع. في حالة حدوث عطل ، سيتعين عليك إصلاح الجهاز على نفقتك الخاصة.
للتدفئة باستخدام غلاية ذاتية الصنع ، يوصى باستخدام أنواع آمنة فقط من الوقود - الحطب والفحم والكريات والكهرباء. تعتبر غلايات الغاز والديزل محلية الصنع خطرة للغاية - لا ينبغي تركيبها في المباني السكنية.
علاوة على ذلك ، لن تسمح السلطات المختصة بإدخال معدات مجمعة ذاتيًا في دائرة أنابيب الغاز ، وإذا تم العثور على انتهاك ، فستطلب من المالك تقديمه إلى المسؤولية الإدارية.
على الرغم من العيوب ، تتمتع الغلاية المجمعة يدويًا بميزة لا يمكن إنكارها - يمكن صنع خصائص أداء المعدات بحيث تتناسب تمامًا مع احتياجات أصحاب المنزل.
شروط التشغيل الآمن للغلاية
يجب ألا تكون الغلاية فعالة فحسب ، بل يجب أن تكون آمنة أيضًا.مفتاح التشغيل الموثوق والفعال لغلاية التسخين بالبخار هو الحفاظ على مستوى محدد مسبقًا لتسخين العناصر المعدنية.
في ضوء ذلك ، يجب أن يدور المبرد طوال الوقت داخل الأنابيب الساخنة مع تبريد متزامن لأسطح التسخين.
من المهم أن يقوم المبرد بإزالة الحرارة بشكل ثابت من مادة الأنابيب المسخنة تحت تأثير غازات المداخن. إذا كانت إزالة الحرارة غير كافية ، فإن المعدن سوف يسخن ببساطة ، ويصبح أقل متانة ، وستنخفض كفاءة الجهاز وسلامته.
في أسوأ الحالات ، ستنكسر الأنابيب ببساطة.
تأكد من عمل الغلاية بانتظام. تصحيح جميع المشاكل بمجرد اكتشافها. حتى أدنى عيب يمكن أن يؤدي بسرعة إلى انخفاض كبير في كفاءة الوحدة وتدهور في سلامة النظام. سيخرج الماء من الحلة ، وسيدخل البخار إلى أنابيب التنقيط ، وستصبح الأسطوانة والأنابيب ساخنة للغاية وسيحدث حادث.
أيضًا ، بصفتك المالك ، يجب عليك التأكد من أن جميع العناصر الهيكلية والمعدات المستخدمة ذات جودة عالية بشكل استثنائي.

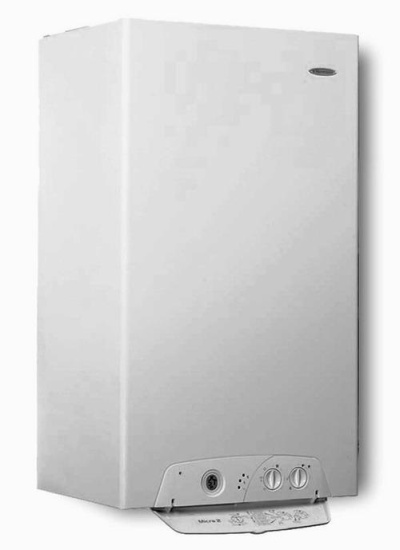

طرق تقليل استهلاك الغاز
لمعرفة كيفية جعل غلاية الغاز أكثر اقتصادا ، يجب عليك ليس فقط تحليل خصائص وحالة الوحدة ، ولكن أيضًا مراعاة ظروف المنطقة الساخنة. بالإضافة إلى ذلك ، حتى لا يزيد جهاز الغاز من استهلاك الوقود ، من الضروري تنظيف مكوناته من السخام والحرق في الوقت المناسب ، والمبادلات الحرارية من الحجم.
قوة غلاية الغاز
أول شيء يجب الانتباه إليه هو ما إذا كانت طاقة الوحدة المثبتة تتوافق مع المنطقة المسخنة. إنه أمر سيء إذا لم تكن هناك إنتاجية كافية أو كانت متوفرة بفائض كبير
إذا كانت طاقة الوحدة غير كافية لتدفئة غرفة معينة ، فستعمل باستمرار بأقصى إمكانياتها ، مع استهلاك الكثير من الوقود. سيؤدي وضع التشغيل هذا إلى تقصير عمر المكونات الرئيسية للغلاية. بالإضافة إلى ذلك ، مع نقص الطاقة ، لن تتمكن الوحدة من توفير تدفئة عالية الجودة للمساكن. يمكنك تصحيح الموقف بالطرق الأساسية - تقليل عدد الغرف المدفأة أو تركيب جهاز غاز إضافي.
الموقف الذي تكون فيه طاقة الوحدة أعلى بنسبة تزيد عن 20٪ من الطاقة المثلى لغرفة معينة أمر غير مرغوب فيه أيضًا. خلاف ذلك ، سيتم تشغيل وإيقاف غلاية الغاز كثيرًا - وهذا ما يسمى "تسجيل الوقت". اتضح أن الوحدة تسخن المبرد بسرعة كبيرة لدرجة الحرارة المحددة ، وبعد ذلك ينطفئ على الفور. في هذا الوضع ، سيظل جزء من المشعات غير مسخن ، وسيكون تآكل المعدات واستهلاك الغاز مرتفعاً. في هذه الحالة ، يجب تحويل الوحدة إلى وضع تشغيل أقل.
…
عزل المنزل
تعتبر درجة عزل المنزل أو الشقة أمرًا أساسيًا في توفير الغاز. إذا لم يكن المبنى معزولاً ، وتطايرت الأبواب والنوافذ من خلاله ، سيخرج جزء كبير من الحرارة. مادة جدران المنزل مهمة أيضًا. على سبيل المثال ، توصل الخشب والكتل الحرارة بشكل أسرع من أعمال الطوب المزدوجة.
سيوفر العزل الجيد للسقف والأرضية والجدران الكثير من الوقود. يُنصح باستبدال الإطارات القديمة بنوافذ زجاجية مزدوجة موفرة للطاقة ، وأبواب خشبية بنظير حديث أكثر إحكامًا. سيوفر المبنى المعزول جيدًا ما يصل إلى 30٪ من الغاز.
…
يجب إيلاء اهتمام خاص لعزل العلية والطابق السفلي ، نظرًا لأن الكثير من الحرارة تتسرب عبرهما أيضًا. ملحوظة! لزيادة كفاءة الطاقة في المنزل ، يمكنك تركيب شاشات عاكسة من رقائق الألمنيوم بين المبرد والجدار ، وستقوم بإعادة جزء من الحرارة إلى الغرفة
ملحوظة! لزيادة كفاءة الطاقة في المنزل ، يمكنك تركيب شاشات عاكسة من رقائق الألمنيوم بين المبرد والجدار ، وستقوم بإعادة جزء من الحرارة إلى الغرفة
تركيب الأتمتة الحديثة
يساعد توفير الوقود منظمات الحرارة التي تحافظ تلقائيًا على مستوى معين من الحرارة. للبيع هناك العديد من الخيارات المختلفة لأي محفظة. في هذه الأجهزة ، يتم ضبط درجة الحرارة المطلوبة في الغرفة ، ويتم الحفاظ عليها باستخدام أجهزة الاستشعار. إذا انخفضت درجة الحرارة في الغرفة بمقدار ربع درجة على الأقل ، فسيشير المستشعر إلى تشغيل غلاية الغاز. بعد الوصول إلى درجة الحرارة المطلوبة ، سيتم إيقاف تشغيل الوحدة. سيوفر وضع التشغيل هذا ما يصل إلى 20٪ من الوقود.
عيب منظم الحرارة هو أنه يسمح لك بالحفاظ على مستوى معين من التدفئة في غرفة واحدة فقط. ولكن هناك نماذج جديدة للتنظيم الحراري ، وهي مزودة بأجهزة استشعار درجة الحرارة في الهواء الطلق. عندما يصبح الجو أكثر دفئًا في الخارج ، يتم إعطاء إشارة لتقليل لهب الموقد.
يعد نظام "الأرضية الدافئة" أحد أكثر خيارات التدفئة ربحية. عادة ما تكون درجة حرارة المبرد الموجود فيه 30-45 درجة مئوية. للحفاظ على تسخين المبرد عند هذا المستوى ، لا يتطلب النظام الكثير من الوقود.
