الأنواع الرئيسية للوصلات المرنة لتوصيل المياه في الحياة اليومية
عند التوصيل بمصدر مياه ، يتم استخدام عدة أنواع من الأنابيب المرنة ، والتي لها الميزات التالية.
خراطيم المطاط والـ PVC
الميزة الرئيسية لهذه المنتجات هي سعرها المنخفض والقدرة على العمل تحت ضغط مرتفع - ولهذا فهي تحتوي على إطارات مصنوعة من خيوط قوية أو لولبية معدنية مطلية بالمطاط من الخارج والداخل. لا يتجاوز الحد الأقصى للضغط المصمم من أجله الخراطيم المطاطية المقواة 10 بار. عند درجة حرارة السائل المزود من -50 إلى +120 درجة مئوية.
من الأنواع النادرة للخراطيم المرنة خراطيم PVC ذات اللدونة العالية ، والتي يتم تعزيزها بدوامة تقوية موضوعة بالداخل. المنتجات خفيفة الوزن ، ومقاومة للمواد الكيميائية العدوانية ، ولا تخاف من الأشعة فوق البنفسجية ، ولها سطح داخلي ناعم ومضلع.
تُستخدم خراطيم PVC بشكل أساسي في الصناعة ، وهي مصممة للعمل بضغط يبلغ حوالي 15 بارًا. ، عيبها الرئيسي هو نطاق التشغيل الصغير لدرجة حرارة الماء - من -20 إلى +60 درجة مئوية.
الشكل 3 توصيلات مرنة للمياه والغاز مصنوعة من المطاط
كحل مقوى
هو عبارة عن خرطوم معدني ناعم مع جديلة ، ويمكن صنعه من الألومنيوم أو الفولاذ المجلفن أو الفولاذ المقاوم للصدأ ، وفي بعض الأحيان يتم وضع أنبوب مطاطي في مادة نايلون اصطناعية (هذا النوع لا يستخدم عمليًا في الحياة اليومية).
تحتوي الخراطيم المرنة المقواة على المعلمات التالية:
- تم تصميم المنتجات المصنوعة من الفولاذ أو الألومنيوم لتعمل لمدة لا تزيد عن 3 سنوات ، وتصل مدة خدمة خراطيم الفولاذ المقاوم للصدأ إلى 10 سنوات ، ويمكن أن تدوم الخراطيم المطلية بالنايلون 15 عامًا.
- أثناء التشغيل ، تقاوم جديلة الألمنيوم أو الفولاذ الضغط حتى 5 بار. ، الفولاذ المقاوم للصدأ مصمم ل 10 بار. ، خراطيم النايلون تتحمل الضغط في النظام حتى 20 بار.
- الحد الأقصى لدرجة حرارة سائل التشغيل للخراطيم مع جديلة الألمنيوم والفولاذ المقاوم للصدأ والنايلون هي 80 و 95 و 110 درجة مئوية على التوالي.
عند اختيار الخراطيم المضفرة ، فإنهم يفضلون بشكل عام المنتجات ذات الطلاء غير القابل للصدأ - حيث تتميز بمعايير أداء عالية ، كما أن وصلاتها مصنوعة من معادن غير حديدية عالية الجودة. في هذا ، تختلف منتجات الفولاذ المقاوم للصدأ عن الأنواع الرخيصة من الألومنيوم ، حيث يمكن تصنيع الصواميل الموحدة وتركيبات المحول من السيليكون الهش (سبائك الألومنيوم والسيليكون).

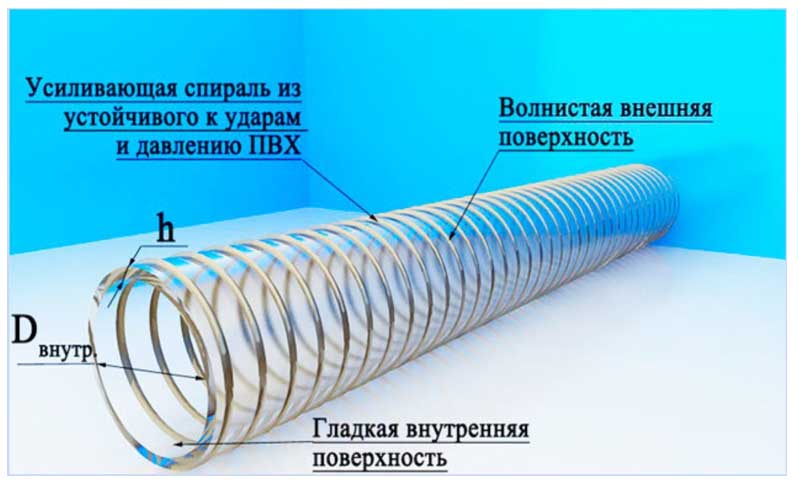

الشكل 4 خرطوم مرن PVC
خراطيم منفاخ - تصميم
المادة الرئيسية لتصنيع جديلة خراطيم المنفاخ هي الفولاذ المقاوم للصدأ AISI 304 بسمك 0.3 مم ، وأثناء الإنتاج يتم ضغطها إلى شكل مموج وجرحها بشكل حلزوني. يمكن صنع المنفاخ على شكل مفصل ملحوم بطول ثابت أو عن طريق العقص ، بينما يمكن أن يختلف طول الكحل في حدود معينة.
عادة ما تكون صواميل وتركيبات الغطاء مصنوعة من الفولاذ المقاوم للصدأ والمعادن غير الحديدية (نحاس عالي الجودة ، وبرونز) مع طلاء كروم ، ويتم طي نهايات الضفيرة بعدة روابط فيها. حشيات الختم في وصلات التوصيل مصنوعة من المطاط أو الفلوروبلاست.
القواعد الأساسية لتوصيل خراطيم مرنة تحت الماء
بعد اختيار منتج الطول المطلوب مع الصواميل والتجهيزات المتوافقة مع المعدات والأنابيب المتصلة ، يتم تركيب خراطيم تحت الماء ، مع مراعاة القواعد التالية:
- قبل التثبيت ، يتحقق المنتج من وجود حشوات وجودة الضفيرة ووصلات التوصيل.
- يتم تثبيت الخرطوم في وضع تعليق حر بدون شد ، والتواء وانحناءات حادة ، ويجب أن يتجاوز نصف قطر الانحناء القطر بما لا يقل عن 5-6 مرات.
- يتم تثبيت خرطوم الإدخال يدويًا ، ويتم التحقق من وجود تسرب بعد 30 دقيقة بقطعة قماش جافة. في حالة حدوث تسرب ، يمكنك شد صواميل الوصلة والتجهيزات قليلاً باستخدام مفتاح ربط قابل للضبط ، وتجنب ضغط الجوانات.
- من أجل تجنب التآكل الكهروكيميائي ، من المستحسن عمل وصلة ملولبة من نفس السبائك.
- بعد التثبيت ، يتم فحص إحكام النظام للتأكد من عدم وجود تسريبات مرة واحدة على الأقل كل ستة أشهر ، ويشار إلى الحاجة إلى استبدال الكحل بضفيرة من خلال وجود شعر معدني مقشر على سطحه.
الشكل 9 تركيب خط ماء منفاخ في حوض المطبخ
ما هو منفاخ إمدادات المياه ونطاقها
المنفاخ عبارة عن غلاف مموج مصنوع من مواد مختلفة ، والتي قد تحتوي على طبقة واحدة أو أكثر ولا تفقد خواصها الفيزيائية والكيميائية تحت تأثير التشوهات الميكانيكية والضغط الداخلي والخارجي وتغيرات درجات الحرارة ومجموعاتها.
سهولة التركيب والأداء العالي والقدرة على إخماد الاهتزازات تسمح باستخدام إمداد المياه منفاخ في الحالات التالية:
- توصيل معدات السباكة المنزلية (صنابير ، مراحيض) بإمدادات المياه.
- إمدادات المياه للاستحمام وأوعية سقي المطبخ.
- توصيل معدات إمداد المياه - مراكم هيدروليكية ، مضخات كهربائية ، غلايات ، تركيبات سباكة مختلفة.
- تستخدم في أنظمة التدفئة لتوصيل صهاريج التخزين والمشعات.
- لتصريف المياه من الغسالات وغسالات الصحون.
- لتوصيل أنابيب الغاز لمواقد الغاز وغلايات الغاز المنزلية والصناعية والغلايات وما إلى ذلك.

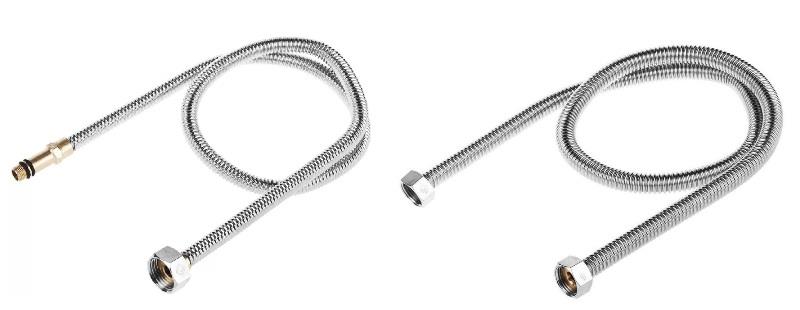

التين. 2 الخوار خرطوم مرنة - الأنواع الرئيسية
تركيب توصيلات المياه
تركيب معدات جديدة ضروري إذا:
- توصيل الأجهزة المنزلية أو معدات السباكة لأول مرة ؛
- تم الكشف عن تسرب لمنتج مثبت مسبقًا ؛
- يلزم نقل المعدات المتصلة وطول الأنابيب المثبتة غير كافٍ.
في أي حالة عند تثبيت الجهاز ، يوصى بالالتزام بالنظام التالي:
- تحضير خرطوم. قبل التثبيت ، يوصى بتصويبه إلى طوله الكامل ، وفحص الجهاز بحثًا عن التلف والتشوه ، والتحقق من المجموعة الكاملة ؛
- إعداد النظام. لا يمكن إجراء التوصيل إلا بعد قطع إمدادات المياه. إذا تم تثبيت صنابير فردية على الناهضين في شقة أو غرفة أخرى ، فسيتم إيقاف التدفق بشكل مستقل. إذا لم تكن هناك صنابير ، فعند إيقاف تشغيل المياه ، تحتاج إلى الاتصال بشركة الإدارة ؛
صنابير فردية لإغلاق المياه
- تفكيك المعدات التي أصبحت غير صالحة للاستعمال باستخدام مفتاح ربط (قابل للتعديل). عند إزالة البطانة ، انتبه إلى بقاء الماء في الجهاز. لذلك ، عند التفكيك ، من الضروري استبدال حوض أو حاوية أخرى لتجميع المياه ؛
عملية التفكيك
إذا لم يكن من الممكن فك الجوز أثناء التفكيك بسبب تكوين الصدأ ، فيمكنك استخدام سائل WD-40 أو أي مذيب ، والذي سيزيل البلاك.
- ختم. عند تثبيت جهاز جديد ، من الضروري ختم الخيوط مسبقًا. للقيام بذلك ، يمكنك استخدام خيط الكتان وشريط FUM ونظائرها الأخرى ، بالإضافة إلى تثبيت الحلقة o المضمنة في المجموعة ؛
ختم الخيط
- ربط خرطوم مرن بأنابيب المياه ومعدات السباكة (الأجهزة المنزلية) ؛
- فحص ضيق. إذا ، عند فتح الماء بكامل طاقته ، لم يظهر أي تسرب خلال 10-15 دقيقة ، فلا يوجد تسرب.
كيفية استبدال كحل العيون ، انظر إلى الفيديو.
لإطالة عمر خدمة توصيل المنفاخ ، من الضروري إيقاف تشغيل مصدر المياه خلال فترة طويلة من عدم الاستخدام والتحقق بشكل منهجي من قابلية تشغيل المعدات والأجهزة ،تستخدم للاتصال.
معايير الاختيار
عند الاختيار ، ضع في اعتبارك:
- معلمات الجهاز
- الصانع.
خيارات الاختيار الأساسية
أهم المعايير التي تهم عند اختيار وصلة مياه منفاخ هي:
- طول الخرطوم. للتشغيل العادي ، من الضروري عدم وجود توتر عند تثبيت الخرطوم ، أي يتم تحديد الطول مع مراعاة الهامش ؛
- ضغط التشغيل ودرجة حرارة الجهاز. تم تصميم خراطيم الخوار من جهات تصنيع مختلفة لمعايير التشغيل المختلفة. يشار إلى الضغط ودرجة الحرارة التي يمكن عندها استخدام الأنابيب المرنة في الوثائق الفنية ؛
- طريقة التوصيل. ينتج المصنعون خراطيم لتوصيل إمدادات المياه من نوعين: بوصلة صامولة وبوصلة صامولة مناسبة. يحتوي الجوز على خيط داخلي وعادة ما يتم توصيله بأنابيب الإمداد. تم تجهيز التركيب بخيط خارجي ومركب للتوصيل بخلاط أو أي جهاز آخر ؛
أصناف عن طريق طريقة الاتصال
لتوصيل الغسالات والأجهزة المنزلية الأخرى ، يتم استخدام بطانات بمحول صامولة بزاوية ، مما يسمح بتقليل المسافة بين الحائط والأجهزة.
لتوصيل الأجهزة المنزلية
حجم الخيط على العناصر المتصلة. الخراطيم متوفرة بالمعلمات التالية.
| الحجم بالملم | الحجم بالبوصة |
| 15 | 1/2 |
| 20 | 3/4 |
| 25 | 1 |
| 32 | 1 1/4 |
أبعاد نموذجية
الشركات المصنعة الشعبية وخصائصها
تعتمد جودة المنتج إلى حد كبير على الشركة المصنعة. تسمح لنا مراجعات المستهلكين بتحديد مجموعة الشركات الأكثر شهرة التي تصنع وصلات منفاخ لإمدادات المياه. وتشمل هذه:
- شركة فيكا التركية. يمكن استخدام موصلات G-BEKA لتوصيل أي جهاز تحت أي ظروف. المنتجات متينة. فترة الضمان للاستخدام - 3 سنوات ؛
- شركة "أكوابروفيل" الروسية التي تصنع منتجات تحت الاسم التجاري Aquaprof. كانت الشركة المصنعة من أوائل الشركات التي بدأت في إنتاج خراطيم مقواة بسمك جدار أكبر ، مما يسمح بإطالة عمر الخدمة والقضاء تمامًا تقريبًا على احتمال حدوث ضرر ميكانيكي ؛
- OSCAR-M (الصين). تتميز أدوات تحديد العيون بسعر الميزانية بجودة عالية وعمر خدمة طويل ؛
- Witzenmann GmbH (ألمانيا). تتميز المنتجات التي تحمل علامة Hydraflex التجارية بالموثوقية ، ولكن أيضًا بتكلفة عالية ؛
- شركة الزبر الروسية. تختلف المنتجات في أدنى تكلفة ومستوى عالٍ من المتانة.
