افعل ذلك بنفسك رسومات موقد الفحم

الجهاز ومبدأ العملية

من الناحية الهيكلية ، قد يكون للأداة مبدأ مختلف لتكوين خليط الغاز والأكسجين. تستخدم بعض المشاعل أسطوانة أكسجين لتزويد الهواء ، بينما تأخذ الأجهزة الحديثة الأكسجين مباشرة من الغلاف الجوي. تم تجهيز المزيد من الأجهزة الوظيفية بإشعال بيزو أوتوماتيكي ، ونظام حماية ، بما في ذلك حماية الرياح ، ونصائح ومحولات مختلفة.

موقد غاز على السطح

موقد البروبان مصنوع من عناصر هيكلية بسيطة:

• مقبض للإمساك الآمن بالوحدة ؛
• منظم ضغط الغاز
• أنبوب غاز لتزويد الوقود ؛
• فوهة توزيع المعادن
• أنظمة خراطيم الغاز التي تزود الغاز بحلمات من 6 إلى 9 مم ؛
• خزان غاز البروبان.
• بالون الأكسجين
• المشابك للتثبيت.

مبدأ تشغيل موقد البروبان للتسقيف:

1. يتم توصيل الموقد بمخفضات أسطوانة الأكسجين والبروبان باستخدام نظام خرطوم الإمداد.
2. يتم تركيب المخفضات على أسطوانات لتوليد ضغط لحام عملي.
3. بعد تجميع الدائرة للغاز والأكسجين ، والتحقق من إحكام التوصيل وتثبيت العقد ، يتم فتح الغاز على الأسطوانات عن طريق الصمامات.
4. اضبط ضغط الغاز على قيمة النظام ، وافتح الصمام.
5. يتم تغذية الوقود من خلال خراطيم إلى حارق البروبان.
6. تتم عملية الخلط في الحاقن مع تكوين بيئة غاز-هواء.
7. يترك لهب العمل الجهاز بدرجة حرارة تزيد عن 2000 درجة مئوية.

جهاز حرق البروبان

أنواع مختلفة من الشعلات

يمكن تصنيف جميع الأجهزة وفقًا لمعلمتين: تقنية التشغيل والنطاق.

وفقًا لمبدأ التشغيل ، يمكن تمييز الأنواع التالية من الأجهزة:

• الانتشار ، حيث تتم عملية خلط الغاز والأكسجين أثناء الاحتراق ؛
• الحقن ، حتى قبل أن يدخل الغاز إلى غرفة الاحتراق ، يتم إثرائه بالأكسجين ؛
• الغلاف الجوي ، الذي يشبه الحقن وفقًا لمبدأ التشغيل ، ولكن يتم توفير الأكسجين لهم بدرجة أقل ؛
• تعافي ، حيث يقوم جهاز خاص - جهاز تعافي - بتسخين الغاز قبل مزجه بالهواء ؛
• متجدد - على غرار الاسترداد ، ولكن التسخين إلى الدرجة المطلوبة يتم بواسطة وحدة أخرى - مُجدد ، يقوم أولاً بتسخين الغاز والأكسجين ، وبعد ذلك فقط يزوده بغرفة الاحتراق ؛
• قابل للنفخ ، حيث يتم دفع الهواء إلى غرفة الاحتراق باستخدام مروحة ؛
• مختلط مسبقًا ، حيث يضاف الأكسجين بالقرب من المخرج ؛
• مع الخلط المسبق غير الكامل.

يتم تصنيف الأجهزة أيضًا وفقًا للغرض منها:

1. تتميز الأجهزة المنزلية بانخفاض الطاقة. غالبًا ما نتحدث عن أجهزة الغلاف الجوي ، نظرًا لأن تشغيلها يرتبط بأقل عدد من المشكلات.
2. المعدات الصناعية المستخدمة في المراجل والمصانع ولتدفئة عدد كبير من الوحدات السكنية. الأكثر شيوعًا هي أجهزة الحقن والمروحة والانتشار.

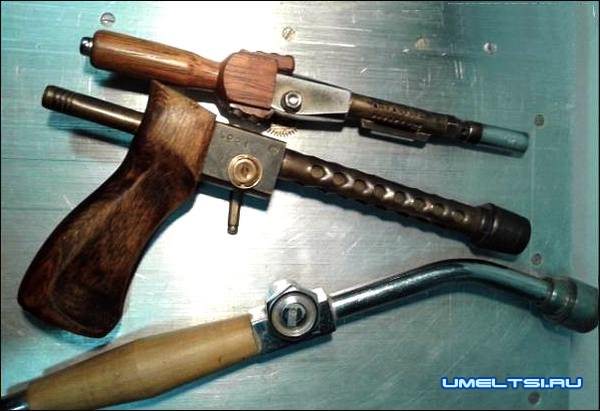

شعلات غاز محلية الصنع

المكونات الرئيسية لتصنيع مواقد الغاز القوية هي الصمامات الصناعية. قد تكون جديدة ، ولكن بالنسبة لجهاز محلي الصنع ، يكفي استخدام الأجهزة المستخدمة في حالة عدم وجود تسرب للغاز. وهي مصممة للعمل جنبًا إلى جنب مع أسطوانة غاز بروبان سعة 50 لترًا مع صمام زاوية ومخفض.

موقد مع صمام VK-74

يظهر جهاز هذا الموقد في الشكل. 1. يتم أخذ صمام أسطوانة الأكسجين VK-74 كأساس ، ويتم تركيب مقبض تركيب على مخرطة في نهاية المخرج ، إلى الجزء المموج الذي يتصل به خرطوم من الأسطوانة.يتم تثبيت غطاء به فتحة ملولبة مُعدة للطائرة على جزء الصمام بخيط مخروطي K3 / 4˝ ، والذي تم توصيله بأسطوانة الغاز. يمكنك استخدام نسخة جاهزة من موقد اللحام أو موقد الغاز.

الفوهة مصنوعة من قطعة من الأنابيب الفولاذية بطول 1/4 × 100 مم وملحومة بالغطاء على قطعتين من الأسلاك ∅5 مم. يجب ترك مسافة 15 مم بين الغطاء والفوهة حتى يدخل الهواء منطقة الاحتراق. عن طريق ثني حوامل الأسلاك ، يتم تعديل موضع الفوهة لتحقيق المركز المركزي للهب.

تسلسل إجراءات اشتعال الموقد:

1. افتح صمام الاسطوانة
2. أحضر عود ثقاب مضاء إلى الفوهة وافتح صمام المشعل ببطء ؛
3. التحكم في اشتعال الغاز
4. تنظيم اللهب مع صمام الموقد

يحتوي الموقد الغازي محلي الصنع لهذا التصميم على عيب واحد مرتبط بخصوصية موقع الصمام. يتم توجيه تدفق الغاز في الاتجاه المعاكس للوضع الطبيعي. تتعرض أختام صندوق الحشو لضغط غاز ثابت (بما في ذلك عندما يكون الصمام مغلقًا) ، لذلك من الضروري مراقبة ضيق السدادات باستمرار.

الموقد المحول من قاطع غاز الأسيتيلين

إذا كان لديك شعلة الأسيتيلين بصمام إمداد الأكسجين المعيب ، فلا تتعجل لرميها بعيدًا. سوف يصلح أيضًا لتصنيع الموقد (الشكل 2.). شعلة غاز صغيرة

تعتبر مواقد الغاز الصغيرة أكثر ملاءمة للعمل مع الأجزاء الصغيرة. يعتمد الموقد الصغير على إبرة نفخ كروية. من الضروري عمل شق فيه أبعد بقليل من منتصف الإبرة.بعض الإبر لديها بالفعل ثقب مماثل ، مما يسرع عملية العمل بشكل كبير. بعد ذلك ، تحتاج إلى أخذ إبرة حقنة وثنيها حوالي 45 درجة في المنتصف.

من الأفضل شحذ الطرف المدبب لإبرة المحقنة بحيث تكون مستقيمة. بعد ذلك ، يجب إدخالها في الإبرة الكروية بحيث يخرج أحد طرفيها من خلال الفتحة ، ويبرز الطرف الآخر من الإبرة الكبيرة بعدة مم. يجب أن يكون التصميم المصغر الناتج ثابتًا باللحام. بعد ذلك ، يجب إرفاق القطارات بقاعدتي الإبر. المشابك - يجب تحريك منظمات القطارة بالقرب من الإبر قدر الإمكان. في الموقد الناتج ، سيعملون كمنظمين لتزويد الغاز والهواء. يجب أيضًا أن يتم تثبيتها معًا ، ومن الأفضل القيام بذلك باستخدام مسدس حراري. يبقى فقط توصيل مصدر للغاز المضغوط بالجهاز النهائي ، الموقد جاهز للاستخدام. يمكن لموقد الغاز المصنوع منزليًا تسخين الأشياء حتى 1000 درجة.

يجب التعامل معها بعناية واحتياطات السلامة.

مبدأ التشغيل

جوهر مبدأ عمل الجهاز بسيط: تحضير خليط من الغاز والأكسجين للاحتراق ، وضمان إمداد مستقر للخليط واحتراقه.

الموقد الغازي مجهز أيضًا بميزات إضافية تهدف بشكل أساسي إلى التشغيل الآلي والحفاظ على التشغيل الآمن للمعدات. يتم توفير هذه الوظائف من خلال استخدام العقد مثل:

• أتمتة. بسبب استخدامه ، يتم إيقاف إمداد الغاز إلى الشعلات في حالة الطوارئ. على سبيل المثال ، يمكن أن يحدث هذا الإغلاق إذا انخفضت درجة حرارة جهاز الإشعال إلى ما دون المستوى المحدد.
• اشتعال. الجهاز يعمل على الكهرباء او على عنصر كهرضغطية. يبدو مخطط تشغيل الإشعال كما يلي: يتم توفير الغاز الطبيعي لجهاز الإشعال ، حيث يشتعل من شرارة (ميكانيكيًا أو تلقائيًا) ، وبعد ذلك يتم تسخين الاشتعال إلى مستوى معين ، ويفتح الصمام ويسمح للغاز بالانتقال إلى حارق.

يمكن للجهاز العمل على الكهرباء أو على عنصر كهرضغطية.

لا تختلف المعدات المستخدمة في غرف الغلايات كثيرًا من حيث المبدأ عن الأجهزة المنزلية. ومع ذلك ، فإن هذه الأجهزة تميل إلى تحمل ضغط الغاز العالي.بالإضافة إلى ذلك ، فإن المعدات الصناعية مزودة بفلاتر لتصفية جميع أنواع الراتنجات وجزيئات الغبار الصغيرة. يعمل الترشيح على تحسين الاقتصاد والكفاءة التكنولوجية لتشغيل المعدات.

تصنيف الموقد

يتمثل جوهر عمل مواقد الغاز في ضمان احتراق مستقر ومستمر للوقود في غرفة الاحتراق بالغلاية. يعتمد تصنيف المعدات على أربع وظائف رئيسية للجهاز ، مثل:

• تدفق الغاز والهواء بنسب توفر النسبة المثلى في الخليط ؛
• الخلط المباشر للغاز والأكسجين ؛
• خلق احتراق مستقر
• ضمان الاشتعال الموحد وتجنب الانفجار عند الاشتعال.

يتم تصنيف المعدات المعدلة كفئة منفصلة. السمة المميزة لهذه الأجهزة هي القدرة على التكيف تلقائيًا مع الاحتياجات الحالية للغرفة والقدرة على تغيير قوة الاحتراق اعتمادًا على نظام درجة الحرارة داخل المبنى وخارجه. في ضوء هذه القدرات ، يعتبر هذا النوع من المعدات اقتصاديًا للغاية.

أمان

الأسطوانات المعدنية للغاز قابلة للانفجار ، حتى الأسطوانات سعة خمسة لترات يمكن أن تصبح مصدر انفجار قوي. تم استبدالها بمواد مركبة ومركبة من المعدن أكثر أمانًا ، مما قلل من قابلية انفجار أسطوانات الغاز إلى الصفر ، لأن هذه الحاويات لا تنفجر.

متطلبات السلامة العامة لاستخدام مواقد البروبان

1. يسمح للموظفين بالعمل عند بلوغهم سن 18. يجب أن يكون لدى عامل اللحام شهادة وأن يحصل على إذن لبدء العمل مع معدات البروبان ، وأن يخضع لفحص طبي وليس لديه محظورات طبية. قبل بدء العمل ، يتم إعطاء الموظفين إحاطات تمهيدية وأولية.
2. يجب أن يعرف عامل اللحام قواعد السلامة ويتبعها عند استخدام مشعل البروبان وطرق المساعدة.
3. يجب أن يكون لدى عامل اللحام ملابس وأحذية خاصة ومعدات واقية.
4. قبل بدء العمل ، يتم اختيار الأدوات والمعدات وفحص أدائها.
5. قم بإزالة الغطاء الفولاذي بمفتاح.
6. قم بإجراء فحص داخلي للتركيبات وإزالة الأوساخ وتنظيف الصمام عن طريق تدوير الصمام بحدة في اتجاه "الفتح والإغلاق". إذا لم يتم فكها ، فإن السفينة تعتبر غير عاملة ، ويتم إرسالها للإصلاح إلى خدمة إصلاح الغاز.
7. يتم تثبيت أسطوانة البروبان في منطقة جيدة التهوية بدرجة حرارة هواء تزيد عن 0 درجة مئوية لمنع التجمد.
8. قبل تشغيل علبة التروس ، قم بتنظيف تركيبته.
9. المخفض متصل بالوعاء بصمام مغلق.
10. أقصى مسافات من مكان العمل: من مصادر الحرارة - أكثر من 1 متر من اللهب المكشوف - أكثر من 10 أمتار.

عند العمل بأوعية البروبان يمنع:

1. قم بإجراء تركيب مائل للأسطوانات.
2. ضع الأوعية في الممرات والأماكن ذات الإضاءة المنخفضة ، وكذلك تحت الشمس.
3. العمل بدون معدات.
4. استخدم خراطيم من قطع مختلفة متصلة بالأسلاك.
5. اترك اسطوانات العمل دون رقابة.
6. قم بإصلاح الموقد المتصل بخزان البروبان.
7. قم بتسخين المخفض باستخدام اللهب المكشوف.

معايير الاختيار

يتم تنفيذ الاختيار الصحيح للجهاز ، مع معرفة كاملة بالخصائص التقنية للمعدن والغاز المستخدم ، فالأول له أهمية قصوى ، وخاصة مقاومة المواد الملحومة.

من أجل لحام النحاس أو الكابل ، ستحتاج إلى موقد متخصص يمكن شراؤه من شبكة توزيع المدن الكبيرة ، على سبيل المثال ، في موسكو.

ميزات تقنية:

1. تختلف قوة اللهب باختلاف نوع العمل: فك الأجزاء الإلكترونية هو الحد الأدنى للقيمة ، وتسخين المعدن للتزوير هو أقصى قيمة.
2. يرتبط شكل اللهب أيضًا بنوع العملية: تتطلب عملية الانكماش أو المعالجة الحرارية للأسطح الكبيرة لهبًا واسعًا ، ويستخدم اللحام لهبًا كفافًا عالي الدقة على شكل إبرة.
3. العلبة البلاستيكية ذات ميزانية ، يتم استخدامها للعمل مع درجة حرارة منخفضة للنظام وفترات معالجة قصيرة ، وإلا فقد يذوب البلاستيك.
4. يتم تحديد استقرار اللهب من خلال القدرة على العمل بزاوية تصل إلى 45.
5. يعد وجود فوهات قابلة للتبديل من المعدات المرغوبة للمستخدمين حتى يتمكنوا من أداء مهام مختلفة.
6. المتطلبات الخاصة: شكل البناء ، الاستقرار ، وجود وظائف الحماية ، على سبيل المثال ، حماية الرياح.
7. خيارات التوصيل بعلب الرش ، والوصلات الملولبة ، والأكثر موثوقية والأكثر شيوعًا مع أقصى قدر من الإحكام.
8. يتم اختيار الحاويات بناءً على حجم أعمال اللحام: من 5 إلى 50 لترًا.
9. يجب أن يكون الخرطوم بحيث يكون طوله كافياً للوصول إلى مكان العمل.
10. يستخدم مخفض البروبان مع مقياس ضغط لمراقبة وجود الغاز.

شعلات الغاز للتسقيف

افعل ذلك بنفسك تكنولوجيا تصنيع موقد البروبان

بالإضافة إلى المقبض ، فإن جميع مكونات شعلة البروبان مصنوعة على مخرطة. المادة المفضلة هي النحاس ، وإبرة الضبط مصنوعة من إبرة حياكة. غدة مانعة للتسرب للخيوط مصنوعة من مادة PTFE. باستخدام هذه المواد ، من الممكن تمامًا صنع موقد البروبان.

الأدوات والمواد

يبدأ التصنيع باختيار الأدوات وأجزاء العمل. الجسم مصنوع على شكل كوب فولاذي ، هذا التصميم يوفر الحماية ضد فصل الشعلة. مقبض متصل بالجسم مصنوع من أي مادة. بطول داخل من 70.0 إلى 80.0 سم يتم تركيب خرطوم غاز في الحامل مما يجعل الجهاز صلبًا. يتم تنظيم طول الشعلة بطريقتين - الترس والصمام.

حزمة شعلة البروبان القياسية:

1. حالة المعادن.
2. المخفض ، شراء جهاز جاهز.
3. فوهة لعمل شعلة غاز.
4. منظم الوقود.
5. فوهة (فوهة) لمختلف المهام.

الأدوات اللازمة لصنع الموقد بيديك:

1. منشارا للمعادن.
2. مثقاب كهربائي بمجموعة من التدريبات.
3. كماشة ، ملفات ، مفكات براغي من تكوينات مختلفة.
4. مجموعة من المفاتيح والقوالب والحنفيات.
5. نائب الأقفال.

المخططات

تتيح لك مجموعة كبيرة من التصميمات المختلفة لحام المعادن العثور على الخيار الصحيح لمهام المستخدم. لهذا ، لا تحتاج إلى الاتصال بشبكة التداول على الإطلاق. إذا كان لدى القائم بالأداء جميع المواد والأدوات اللازمة وكان على دراية بتكنولوجيا التصنيع ، فيمكن تجميع موقد البروبان بيديك ، مع توفير التجميع.

مخطط موقد الغاز

إن الحصول على رسم مفصل وإنشاء موقد البروبان ليس بالأمر الصعب.يمكنك العثور على رسم تم التحقق منه على الإنترنت أو استخدام نسخة بسيطة من طراز VK-74. من أجل التشغيل الموثوق به والسلامة من الحرائق ، يوصى باستخدام مادة معتمدة للاستخدام في أنظمة إمداد الغاز المنزلي.

تخطيطي لموقد غاز البروبان

خطوات تصنيع الموقد

يتم تثبيت وصلة بمقبض في الخيط الجانبي ، لذلك يتم استخدام أنبوب مناسب. من جانب ، يتم قطع خيط داخلي ، ومن ناحية أخرى ، يتم عمل ساق للتوصيل بخرطوم الغاز. على الخيط ، وصلات مع الاسطوانة ، برغي القابس. في نهايته ، يتم عمل ثقب ملولب للطائرة. فوهة ملحومة على سدادة على إبر الحياكة الفولاذية ، بوظيفة غرفة الحقن.

الجسم مصنوع من الفولاذ ، والفاصل مصنوع من قضيب نحاسي. يتم عمل أكثر من 4 ثقوب في الحاجز لتوزيع الأكسجين عند مخرج القاطع.

يتم تثبيت الحاجز في الغلاف مع وجود فجوة صغيرة 5 مم للحافة. يوفر هذا التصميم التباطؤ اللازم لحركة البروبان إلى جهاز الإشعال ، مما يسمح بتشغيل أكثر موثوقية للشعلة.

الفوهة مصنوعة من قضيب. يتم عمل فتحة أعمى 2 مم في الجسم ، ثم يتم عمل وصلة مرور بفتحة 4 مم ، ثم يتم تثبيتها وتثبيتها وتوصيلها بإخراج علبة التروس.

لإضفاء مظهر أنيق على الجهاز ، يتم تلميع الأسطح المعدنية. جزء مخرج الفوهة يخضع أيضًا للطحن ، لضمان وجود شعلة بدون هزات.

مقبض مصنوع ومثبت على شعلة البروبان. خيارات التعامل كثيرة. يمكنك قطع الألواح من 5 مم أو تكييف المقبض من الفأس ومعالجته بالحجم المطلوب وإرفاق القاعدة بالأنبوب عن طريق عمل استراحة على طول عرض محرك الأقراص ، وتثبيته بقوسين معدنيين.

عندما يكون موقد البروبان جاهزًا ، يتم توصيله بوعاء غاز واختباره. يتم توصيل الخرطوم بوعاء الغاز باستخدام مخفض ويتم تثبيته بمشبك. يتم إدخال الطرف الحر في المحول ويتم تثبيته أيضًا بمشابك. بعد الانتهاء من تجميع موقد البروبان ، اضبط ضغط العمل في الوعاء. فقط بعد اكتمال جودة العمل ، يضيء الموقد.

مبخرة البروبان محلية الصنع

الميزة الرئيسية لاستخدام وقود البروبان هي أنها فعالة من حيث التكلفة نسبيًا. للحصول على المال ، فإنه يولد طاقة أكثر من العديد من مصادر الوقود الأخرى. إنه وقود احتراق فعال ، ولأجهزة البروبان فترة استرداد أقصر بكثير من العديد من مصادر الوقود الأخرى. هذا يعني أن الاستثمار الأولي في معدات احتراق البروبان يؤتي ثماره بشكل أسرع. البروبان وفير ، لكن إمكاناته محدودة لأنه منتج ثانوي لتكرير النفط. سوف يعمل موقد البروبان المصنوع بشكل صحيح بشكل موثوق لفترة طويلة ، وسيكون قادرًا على أداء العديد من المهام المنزلية ، دون استخدام أدوات باهظة الثمن.

الفروق الدقيقة وتعليمات الاستخدام

موقد البروبان جهاز خطير ولذلك عند العمل به يجب اتباع قواعد التشغيل والسلامة من الحرائق

تسقيف الموقد البروبان ، تعليمات للاستخدام:

قم بلف الفوهة بحذر وإحكام على الفوهة.
قم بتوصيل خرطوم بوصلة القاطع ، وتثبيته بمشبك خاص. عادة لا يتم توفيرها في المجموعة وستحتاج إلى شرائها بشكل منفصل.
اربط الطرف الآخر من الخرطوم بوعاء الغاز.
تحقق من إحكام التوصيل وموثوقيته ، مع إغلاق منظم اللهب.
باستخدام الماء والصابون ، تحقق من إحكام التوصيل وتسرب الهواء والغاز وصمام الغاز على الأسطوانة مفتوحًا.
أدر منظم الغاز ببطء في عكس اتجاه عقارب الساعة وأشعل الموقد.

يحظر توجيه الشعلة إلى المواد القابلة للاشتعال.
بعد الانتهاء من العمل ، أغلق صمام الغاز على الوعاء.
عندما ينطفئ اللهب ، أغلق منظم لهب الشعلة واتركه يبرد.

عوامل الإنتاج الخطيرة والضارة عند العمل على سطح بموقد البروبان:

• حدوث خطر نشوب حريق ؛
• انفجار خزان الغاز
• حروق من النار المفتوحة.
• حرق حراري من أسطح الشعلة الساخنة.

مبدأ تشغيل مولد الشرارة ، كتلة الشرارة

مبدأ تشغيل محول الإشعال بسيط. يتم تجميع مضاعف الجهد على الصمام الثنائي VD1 والمكثف C. مع نصف دورة واحدة لجهد التيار الكهربائي ، يكون الصمام الثنائي مفتوحًا ، ويتم شحن المكثف بقيمة اتساع جهد التيار الكهربائي (310 فولت). في النصف الآخر من الدورة ، يتم إغلاق الصمام الثنائي. يزداد الفولتية الموجودة عليه ، وبالتالي على الثايرستور ، تدريجياً حتى اللحظة التي يصبح فيها التيار عبر المقاوم R1 كافياً لفتح الثايرستور. يفتح الثايرستور. تحدث نبضة تيار تنتقل عبر محول عازل إلى ملف الإشعال. يتم إنشاء جهد عالي وشرارة على سلك الجهد العالي. يعاد شحن المكثف بجهد قطبية معكوسة. بمجرد حدوث ذلك ، ينخفض ​​التيار تحت تيار إغلاق الثايرستور ويغلق. الدائرة جاهزة لدورة جهد الإمداد التالية.

صنع شعلة غاز من مواد مرتجلة على مراحل

قائمة المواد والأدوات:• مثقاب ؛ • مطحنة ؛ • مطرقة ؛ • ورق صنفرة ؛ • فراغات مصنوعة من النحاس لفوهة الفاصل ؛ • أنبوب نحاسي رفيع بقطر 15 مم ؛ • كتل خشبية ؛ • نائب ؛ • مانع تسرب السيليكون أو شريط FUM ؛ • خراطيم اتصال ؛ • صمام للتعديل.

كيفية صنع فوهة ومقبض

بادئ ذي بدء ، نأخذ أنبوبًا نحاسيًا ونعلقه بمقبض - على سبيل المثال ، من موقد قديم ، أو من كتلة خشبية ، بعد أن قمنا بمعالجته قبل ذلك. في الشريط نحفر ثقبًا لأنبوب نحاسي بقطر مناسب. نضع الأنبوب في الأخشاب ونصلحه بالسيليكون أو الإيبوكسي.

بعد ذلك ، ننتقل إلى مرحلة عمل تستغرق وقتًا طويلاً وطويلة - تصنيع الفوهة. يفضل أن يكون حجم الثقب 0.1 مم.

باستخدام المثقاب ، يمكنك عمل ثقب أكبر قليلاً ، ثم ضبط الحواف على 0.1 مم. يجب أن يكون للفتحة الشكل الصحيح حتى يكون اللهب مستويًا.

بعد ذلك ، نصلح قطعة العمل في ملزمة ، ونأخذ مطرقة ، ونضرب فوهة المستقبل بعناية في مستوى عمودي مع "فرع" في منتصف قطعة العمل. نقوم بتمرير المنتج بالتساوي لتشكيل ثقب مثالي.

ثم نأخذ ورق الصنفرة بحبيبات ناعمة والجلد رأس الفوهة. للتوصيل بالأنبوب ، يتم تطبيق خيط على الجزء الخلفي من المنتج ، ويمكن أيضًا أن تكون العناصر ملحومة ببساطة - ولكن في المستقبل سيكون إصلاح الأجزاء أكثر صعوبة.

الآن نقوم بتوصيل الجهاز بأسطوانة الغاز وإشعال النار فيه - الموقد الذي يعمل بنفسك جاهز للعمل. ومع ذلك ، هنا يمكنك أن ترى أنه لضبط تدفق الغاز ، يمكنك فقط فتح وإغلاق صمام أسطوانة الغاز ، وبهذه الطريقة يكون من الصعب جدًا الحصول على اللهب المطلوب. ماذا نستطيع ان نفعل؟

كيفية تحسين السيطرة على اللهب

للتشغيل العادي لوحدتنا محلية الصنع ، سنقوم بتركيب مقسم ورافعة عليها. من الأفضل تركيب الصنبور بالقرب من المقبض ، على مسافة حوالي 2-4 سم ، ولكن يمكن أيضًا تركيبه على أنبوب الإدخال. كخيار ، خذ صنبور الموقد من جهاز تشغيل تلقائي قديم أو نقرة أخرى مماثلة مترابطة. لإغلاق الاتصال ، نأخذ شريط FUM.

يتم تثبيت الحاجز على ماسورة بفوهة ، وهي مصنوعة من النحاس الأصفر بقطر 15 مم. الخيار الأفضل هو الجزء الأسطواني ، حيث يوجد ثقب لأنبوب به فوهة. إذا لم يكن موجودًا ، فافعل ما يلي:1. نأخذ أنبوب نحاسي بقطر 35 ملم ونقطع قطعة من 100-150 ملم. نأخذ علامة ، نتراجع من النهاية ونحدد 3-5 نقاط ، بمسافة متساوية بينهما. نحفر ثقوبًا في الأنبوب من 8 إلى 10 مم ، ونأخذ طاحونة ونقطعها بالتساوي. نثني كل شيء إلى المركز ونلحمه بأنبوب الموقد.

اختيار الموقد الغازي

عند اختيار الموقد ، تحتاج إلى إلقاء نظرة على معلماته الفنية وطريقة إمداد الوقود ومبدأ خلط الغاز والأكسجين ، بالإضافة إلى التوافق مع بعض الأجهزة. فيما يلي نصف بإيجاز نماذج المواقد الخمسة الأكثر شيوعًا بين المستهلكين.

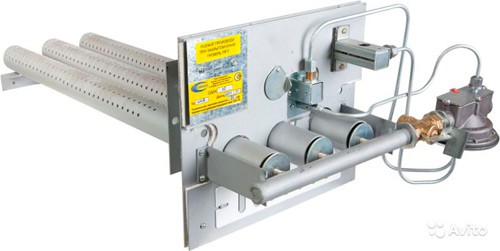

الموقد KCHM

تستخدم عادة في الغلايات المحولة من الوقود الصلب إلى الغاز الطبيعي أو الغاز الطبيعي المسال. مجهزة بثلاث فوهات وأتمتة. غالبًا ما تستخدم KChM في غلايات "Kontur" أو معدات مماثلة.

الموقد "الموقد"

هذا جهاز يعمل بالهواء المضغوط مع وضع التشغيل التلقائي. يوقف نظام الأمان تلقائيًا عملية الاحتراق في ثلاث حالات:

• إذا انطفأ اللهب.
• إذا لم يكن هناك جر ضروري ؛
• إذا انقطع إمداد الغاز الطبيعي.

تم تجهيز "الموقد" بجهاز تحكم في ضغط الغاز ، والذي يسمح لك بتحقيق احتراق موحد حتى في حالة فشل النظام. من السهل صيانة مواقد Ochag نظرًا لحقيقة أن السخام لا يتراكم في الجزء الحراري من الجهاز.

من السهل صيانة مواقد Ochag نظرًا لحقيقة أن السخام لا يتراكم في الجزء الحراري من الجهاز

الموقد "كوبر"

يمكن أن تعمل هذه المعدات على أي نوع من ناقلات الطاقة تقريبًا.تشمل مزايا هذا الموقد إمكانية تركيبه بدون سباكة ولحام.

الموقد للغلايات DKVR

هذا جهاز كتلة حيث يتم استخدام إمداد الأكسجين القسري. يستخدم هذا الجهاز في المعدات البخارية للأغراض الصناعية والطاقة المقابلة. تصل كفاءة هذه الأجهزة إلى 94٪. مبدأ تشغيل هذه الشعلات قابل للنفخ أو منتشر. يمكن استخدام مراوح قوية لزيادة وظائف الجهاز.

الموقد لمراجل KVS

تستخدم هذه الغلايات للأغراض المنزلية وتعمل بالوقود الصلب. نظرًا لعدم وجود حاجة لمعدات عالية الطاقة لتدفئة المباني المنزلية ، فإن أجهزة الحقن أو الغلاف الجوي هي الأكثر قابلية للتطبيق في هذه الحالة. عند اختيار موقد لغلاية KVS ، يجب أن تنظر أولاً وقبل كل شيء إلى الطاقة والأمان المطلوبين للجهاز.

توفر المقالة فقط معلومات تمهيدية موجزة حول مواقد الغاز. سيكون من الصعب جدًا على المستهلك غير المستعد أن يفهم بشكل مستقل جميع تعقيدات هذا الموضوع. لذلك ، قبل الشراء ، يجب أن تطلب مشورة مفصلة من ممثل شركة تبيع هذه المعدات.
