5 بيانات عامة عن رسومات العمل
5.1 تتضمن البيانات العامة عن رسومات العمل (GOST 21.101) لأنظمة التدفئة والتهوية وتكييف الهواء ما يلي:
أ) قائمة رسومات العمل للمجموعة الرئيسية ؛
ب) قائمة مرجعية ومستندات مرفقة ؛
ج) قائمة المجموعات الرئيسية لرسومات العمل ؛
د) الرموز.
هـ) تعليمات عامة.
هـ) خطة تخطيطية لوضع منشآت النظام ؛
ز) خصائص الأنظمة.
ط) المؤشرات الرئيسية وفقًا لرسومات العمل الخاصة بدرجة OB.
5.2 قائمة رسومات العمل للمجموعة الرئيسية (بند ، قائمة أ) بصيغة 1 GOST 21.101.
5.3 قائمة المراجع والمستندات المرفقة (بند ، قائمة ب) بصيغة 2 GOST 21.101.
5.4 قائمة المجموعات الرئيسية لرسومات العمل (بند ، قائمة الخامس) في النموذج 2 من GOST 21.101 في وجود عدة مجموعات رئيسية من رسومات العمل لدرجة OB ويتم تقديمها على ورقة البيانات العامة لكل مجموعة من هذه المجموعات.
5.5 على ورقة البيانات العامة على رسومات العمل ، يتم تقديم الرموز (بند ، سرد جي) ، لم تحددها معايير الولاية ، والقيم التي لم تتم الإشارة إليها في أوراق أخرى من المجموعة الرئيسية لرسومات العمل لدرجة OV.
5.6 في التعليمات العامة (، قائمة د) قيادة:
- أساس تطوير رسومات العمل من الدرجة OV (مهمة التصميم ، دراسة الجدوى المعتمدة (المشروع) للبناء ، المبررات المعتمدة (المعتمدة) للاستثمارات في البناء للأشياء البسيطة من الناحية الفنية) ؛
- سجل بنتائج التحقق من أهلية الحصول على براءات الاختراع ونقاء براءات الاختراع للعمليات والمعدات والأجهزة والهياكل والمواد والمنتجات لأول مرة المستخدمة أو المطورة في المشروع ، وكذلك عدد شهادات حقوق النشر والتطبيقات التي تتخذ قرارات بشأنها لإصدار شهادات حقوق التأليف والنشر للاختراعات المستخدمة في وثائق العمل ؛
- سجل بأن رسومات العمل قد تم تطويرها وفقًا للقواعد والقواعد والمعايير المعمول بها ؛
- معلومات حول من يملك هذه الملكية الفكرية (إذا لزم الأمر) ؛
- معايير تصميم الهواء الداخلي والخارجي ؛
- بيانات عن الناقل الحراري ، المبرد (الاسم ، معدل التدفق ، المعلمات) ؛
- الإشارات إلى قواعد وقواعد البناء (SNiP) وغيرها من الوثائق التنظيمية ، والتي بموجبها تم حساب أنظمة التدفئة والتهوية وتكييف الهواء ؛
- متطلبات التصنيع والتركيب والاختبار والحماية من التآكل والعزل الحراري والعزل الحراري والطلاء المانع للحريق لمجاري الهواء وخطوط الأنابيب ، فضلاً عن تكوين الهياكل العازلة ؛
- المتطلبات الخاصة للتركيبات (سلامة الانفجار ، مقاومة الأحماض ، إلخ) ؛
- قائمة بأنواع الأعمال التي يلزم إعداد شهادات فحص المصنفات المخفية بشأنها.
في التعليمات العامة ، لا ينبغي للمرء أن يكرر المتطلبات الفنية الموضوعة على الأوراق الأخرى من المجموعة الرئيسية لرسومات العمل لدرجة OV ، ووصف الحلول التقنية المعتمدة في رسومات العمل.
5.7 في تخطيط عمليات تثبيت النظام (عنصر ، قائمة ه) يطبق:
- كفاف المبنى (الهيكل) ؛
- محاور التنسيق للمبنى (الهيكل) والأبعاد الكلية بين محاور التنسيق القصوى ؛
- تركيبات النظام ؛
- مدخلات المبرد ؛
- نقطة التسخين.
تم تصوير تركيبات الأنظمة على مخطط الخطة بنقاط يبلغ قطرها من 1 إلى 2 مم تشير إلى تعيين التثبيت على رف الخط الرئيسي وتحت الرف - رقم الورقة التي رسم عليها يظهر التثبيت.
يشار إلى اسم مخطط التخطيط لوضع تركيبات الأنظمة في شكل مختصر - "مخطط المخطط".
ويرد في الملحق مثال على تنفيذ خطة التخطيط لوضع تركيبات النظام.
5.8 خصائص الأنظمة (بند ، تعداد نحن سوف) على شكل جدول على شكل. في حالة عدم وجود أنواع معينة من المعدات في الأنظمة ، يتم استبعاد الأعمدة المقابلة من الجدول.
إذا تم تقسيم الجدول إلى أجزاء ، فسيتم وضع العمود "تعيين النظام" في بداية كل جزء لاحق.
في المشاريع القياسية ، تتم الإشارة إلى خصائص سخانات الهواء ، وإذا لزم الأمر ، المعدات الأخرى لدرجات حرارة الهواء الخارجي المحسوبة التي يعتمدها المشروع.
5.9 المؤشرات الرئيسية وفقًا لرسومات العمل الخاصة بدرجة OB (ص ، قائمة و) على شكل جدول على شكل. إذا لزم الأمر ، يتم تضمين أعمدة إضافية في الجدول (على سبيل المثال ، استهلاك الحرارة المحدد).
2 المراجع المعيارية
حاضر
يستخدم المعيار إشارات إلى
المعايير التالية:
غوست
2.316-68
ESKD. قواعد الرسم
النقوش والمتطلبات الفنية و
الجداول
غوست
2.782-96
ESKD. التعيينات الرسومية الشرطية.
الآلات الهيدروليكية والهوائية
غوست
2.785-70
ESKD. التعيينات الرسومية الشرطية.
تجهيزات الأنابيب
غوست
21.101-97
SPDS. المتطلبات الأساسية للتصميم
ووثائق العمل
غوست
21.110-95
SPDS. قواعد تنفيذ المواصفات
المعدات والمنتجات والمواد
غوست
21.112-87
SPDS. معدات المناولة.
الصور الشرطية
غوست
21.114-95
SPDS. قواعد الرسم
رسومات وجهات النظر العامة للمنتجات غير القياسية
غوست
21.205-93
SPDS. رموز العناصر
أنظمة الصرف الصحي
غوست
21.206-93
SPDS. رموز خطوط الأنابيب
غوست
21.404-85
SPDS. أتمتة التكنولوجية
العمليات. رموز للأجهزة التقليدية
وأدوات التشغيل الآلي في الرسوم البيانية
غوست
21.501-93
SPDS. قواعد التنفيذ
عمال الهندسة المعمارية والبناء
الرسومات
غوست
3262-75
مواسير صلب للمياه والغاز.
تحديد
3 التعاريف
حاضر
يستخدم المعيار التعاريف التالية:
3.1 النظام:
مركب
وظيفيا.
المعدات والتركيبات (الكتل) ،
الأجهزة والمنتجات وخطوط الأنابيب و
(أو) مجاري الهواء (على سبيل المثال ، نظام
العرض P1 ، نظام العادم V1 ، النظام
التدفئة 1 ، نظام التدفئة
المنشآت P1 - P3).
3.2 رسم
الأنظمة: رسم،
موقع نسبي
وظيفيا.
المعدات والتركيبات (الكتل) ،
خطوط الأنابيب و (أو) مجاري الهواء و
أجزاء أخرى من الأنظمة المصممة.
3.3 التركيب:
الشرط
اسم المجمع المترابط
المعدات و (أو) الأجهزة ، ومتى
الحاجة إلى خطوط الأنابيب (مجاري الهواء) ،
تعلق على معدات التثبيت
أنظمة (على سبيل المثال ، تركيب التوريد
أنظمة P1 ، وتركيب نظام العادم
في 1).
3.4 رسم
إعدادات: رسم،
تحتوي على صورة مبسطة
المنشآت التي تحدد تصميمها ،
الأبعاد والموقع النسبي و
تعيين عناصر التثبيت و
البيانات الضرورية الأخرى.
3.5 تم التطبيق في
هذه الشروط القياسية وفقًا لـ GOST
21.110 و
غوست
21.114
ترد في الملحق أ.
إيييي
7 ـ مدخل النفق مصحوبًا بالتهوية القسرية
|
. 4 |
مم |
|
|
أنا أنا |
||
|
> rk |
أنا - |
8 مدخل نفق مقترن بتهوية العادم
--ن-
9 يفقس على النفق
3 دقائق
ملاحظة - تم تصوير الرموز الموجودة في خطط الشبكة على مقياس وفقًا للجدول 2 ، ولكن ليس أقل من الأبعاد الموضحة في عمود "التعيين".
12
GOST 21.705-2016
الملحق ب
(المرجعي)

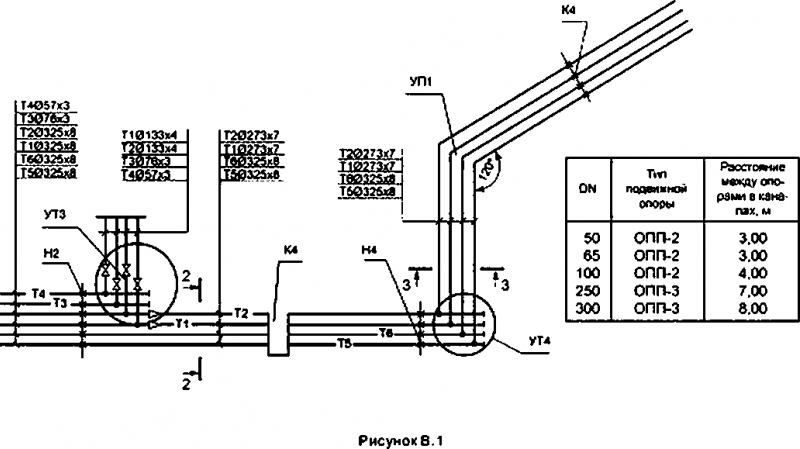

مثال على تنفيذ خطة الشبكة الحرارية
13
GOST 21.705-2016
الملحق ب
(المرجعي)
مثال على مخطط الشبكة الحرارية
14
الملحق د
(المرجعي)
GOST 21.705-2016
أمثلة على المقاطع العرضية لشبكات التدفئة
1-1
Т4 ТЗ Т2 Т1 b Т5
الشكل D.1 - المقطع العرضي للوضع تحت الأرض
3*3
T2 T1 تيرابايت T5
الشكل D.2 - المقطع العرضي للوضع فوق الأرض
1S
GOST 21.705-2016
الشكل د -3: مقطع عرضي بدون غطاء في الخندق
تداخل ptta
1 * 2076x4L4O-Stap PLU-LE
J1076 × 4/140-PPU-PE علامة أرضية فولاذية طبيعية
انظر الملف الشخصي
7V7J meadow L&G y. \ ry-i
NNV. NN ^ NN ^ NN ^ ANCn V.VVTx لا يقل الترشيح عن 5 ثوانٍ / yut
ارتفاع سقف القناة
انظر الملف الشخصي
ارتفاع محور خط الأنابيب ، راجع ملف تعريف ارتفاع قاع القناة
لا تمر إعداد ملموسة
انظر الملف الشخصي
رمال قاعدية ذات معامل ترشيح لا يقل عن 5 م / يوم
الشكل D.4 - المقطع العرضي عند وضع الشبكات في قناة الملء
16
GOST 21.705-2016
Т2 07bх4L4О-Stap PPU-LE
الشكل د -5 - المقطع العرضي. وضع Channelless وخندق لتحضير الخرسانة
17
5400
GOST 21.705-2016
الملحق هـ
(المرجعي)
أمثلة على تنفيذ خطة عقدة الأنابيب
UTZ
الشكل هـ -1 - أسر عقدة خط الأنابيب مع وضع قناة تحت الأرض
1 ج
GOST 21.705-2016
ТЗ 133х5 / 225-PPU فولاذ T2133 × 5/225-PPU فولاذ
الشكل (هـ -2) - مخطط لتجميع خط الأنابيب لوضع القنوات بدون قنوات
نسغ مختلط مع معامل ترشيح لا يقل عن S / يوم
183.61 دولارًا أمريكيًا
T4Yu8k & «180-StapPPU TZ 133k5 ^ 225-PPU فولاذ T2133x5 / 225-PPU فولاذ T1 133x5 / 225-PPU فولاذ
ص 182.28 1 و. /
L 502 L S25 I 525]
الشكل (هـ -3) - المقطع العرضي لتجميع الأنابيب من أجل التمديد بدون حفر
19
GOST 21.705-2016
UDC 697.34.002.5:002:006.354 MKS 01.100.30 Zh01
الكلمات الأساسية: شبكة الحرارة ، خطوط الأنابيب ، عناصر خطوط الأنابيب ، تجهيزات خطوط الأنابيب ، المعوضات على شكل حرف U ، الرسوم البيانية للشبكة ، عناصر الشبكات الحرارية ، وضع القنوات ، القنوات غير الخطية ، زوايا الدوران
محرر L.S. محرر Bogachsnkova Tezhiesky 8.N. Prusakova Proofreader O-v. لازاريفا تخطيط الكمبيوتر A.N. زولوتاريفا
سلمت للمجموعة 21.122016. موقعة ومختومة 20.02.2017. تنسيق 60 »64 ^ £ سماعة أريال. أول. فرن ل. 2.79 * acl 0.93. Uch.-iad. البند 2.S2 * بما في ذلك. 0.83. تداول 48 زكي. لكل". 374. استنادًا إلى النسخة الإلكترونية المقدمة من مطور المعيار
تم النشر والطباعة بواسطة FSUE kSTANDARTINFORM. 123885 موسكو. ممر العقيق .. 4.
GOST 21.705-2016
الملحق د
(المرجعي)
أمثلة على تنفيذ ملفات تعريف الشبكة الحرارية
الشكل هـ.1 - مثال على تصميم المظهر الجانبي الطولي لتمديد القنوات تحت الأرض
الشكل D.2 - مثال على شكل المظهر الجانبي الطولي للحشية الخالية من الكابلات
