كيفية تجميع وتوصيل المشط بشكل صحيح للتدفئة تحت الأرضية

اتصال المجمع والتعديل

بعد تثبيت المجمع ، يجب توصيله بشكل صحيح. إذا تم استخدام أنبوب بلاستيكي معدني كعنصر تسخين رئيسي للنظام ، فيجب استخدام تركيبات خاصة لتوصيله بالموزع.

يجب إحكام ربط روابط التوصيل هذه بشكل جيد للغاية سواء على الأنبوب نفسه أو على المشعب. لإغلاق هذه الوصلات ، يتم استخدام الحلقات المطاطية ، والتي يمكن أن تتلف أثناء أعمال التركيب ، مما يؤدي إلى خفض ضغط الدائرة ، لذلك يجب أن يتم توصيل الأنبوب المعدني البلاستيكي بالتركيب بعناية شديدة ، مع تأرجح الأنبوب قليلاً عند التثبيت تركيب.

لضبط الموزع بشكل صحيح ، قم بما يلي:

1. يتم إزالة الغطاء الواقي من الصمام.
2. باستخدام مفتاح ربط سداسي خاص ، يتم إغلاق الصمام تمامًا حتى الفشل.
3. اضبط الحد الأدنى لعدد اللفات لدائرة التسخين هذه.
4. افتح الصمام بعدد معين من المنعطفات.
5. يتم وضع الغطاء الواقي في مكانه.

يجب إجراء هذه العملية لكل دائرة من نظام التدفئة.

عند إنشاء أرضية دافئة ، يكون لكل غرفة فرع تدفئة منفصل خاص بها.

ويرجع ذلك إلى حقيقة أن هناك قيودًا على طول الفرع الواحد ، فضلاً عن سهولة التثبيت.

يحدث توزيع المبرد من تدفق غلاية واحدة إلى كل فرع في وحدة خاصة تسمى المجمع ، أو مشط لأرضية دافئة.

بيديك ، يمكنك عمل نظير لمجمع المصنع ، والذي لن يؤدي وظائفه بشكل أسوأ ، ولكن مقابل أموال أقل. ما تحتاج إلى شرائه ، وكيفية التجميع والتركيب بشكل صحيح في الممارسة العملية.

نصائح الاختيار

إذا قررت شراء مجمّع للتدفئة الأرضية ، فعليك اختياره وفقًا للمعايير التالية:

1. كم عدد الدوائر المقصودة. أي عدد الفروع المنفصلة للأرضية الدافئة المخطط لها (لا يتم اعتبار فرع المبرد).
2. ادوات. حتى مجرد شراء جميع الأجزاء بشكل منفصل وتجميعها بنفسك سيكلف أقل. ولكن مع مشط جاهز - الحد الأدنى من المتاعب.
3. مادة. الجامعون من المعدن (الصلب والنحاس والنحاس الأصفر) والبلاستيك. يمكن استخدام البلاستيك في أنظمة بسيطة ذات دائرة كهربائية قصيرة (على سبيل المثال ، في المرحاض أو المطبخ).
4. تعديل. حتى في طرز المصنع ، تم العثور على صمامات التحكم اليدوي (وليس الماكينات).

استنتاج

مشط بسيط بدون أجهزة ليست باهظة الثمن.

من خلال شراء جميع العناصر والصمامات والمنظمين بشكل منفصل ، يمكنك حقًا توفير المال ، ولكن تزداد مخاطر الأخطاء والتسريبات إذا كانت التوصيلات ذات جودة رديئة. لذلك ، عند اتخاذ قرار بشأن عمل مشط بيديك ، قم بوزن كل شيء جيدًا.

يعلم الجميع أن جزءًا كبيرًا من الحرارة في المنزل الخشبي يمر عبر الأرضيات. ستعمل الأرضية الدافئة في منزل خشبي على حل هذه المشكلة.

ما التدفئة تحت البلاط لوضع تحت صفح؟ اقرأ نصائح الأساتذة في هذا الموضوع.

تركيب مشط للتدفئة الأرضية

يجب أن يتم تركيب المجمع بحيث تكون جميع الدوائر ، إن أمكن ، بنفس الطول. يمكنك تثبيت الموزع في غرفة المرافق أو في خزانة خاصة مثبتة في غرفة المرجل. إذا تم تسخين طابقين أو أكثر ، فيمكن وضع المجمع في الطابق الأرضي ، ولكن في هذه الحالة ليست هناك حاجة لتركيب فتحة تهوية بمشط.

لن يتم تطهير الهواء من النظام تلقائيًا. عند وضع المجمع تحت مستوى الأرضية الدافئة ، من الضروري تركيب صمام هواء منفصل لكل دائرة عند أعلى نقطة عند عودة تدفق السائل إلى المرجل.

في حالة تركيب المجمع في نفس أرضية التدفئة تحت الأرضية ، يجب تركيب الموزع على ارتفاع لا يقل عن متر واحد من مستوى أنابيب نظام التدفئة تحت الأرضية.

وبالتالي ، من الممكن تحديد العملية المثالية لتدوير المبرد في الأنابيب. للحصول على توزيع مثالي للحرارة من المجمع ، يجب تثبيته في الغرفة حيث تم تركيب نظام التدفئة. من أجل أن يشغل تثبيت هذا الجهاز أقل مساحة ممكنة ، يتم عمل مكان في الحائط يتم فيه تثبيت المشط وتوصيل الأنابيب.

جامع مع مستشعر درجة حرارة الاتصال

ما هو مشط الأرضية الدافئة ، ودور العقدة ومبدأ التشغيل

كقاعدة عامة ، يعد المخطط الحديث "للأرضيات الدافئة" معقدًا للغاية ، ويمثله العديد من الدوائر ذات الأطوال المختلفة للأنابيب وكمية الناقل الحراري ، لذلك لا ينبغي التقليل من أهمية دور هذه العقدة كمشط.

مع صمام ثنائي الاتجاه

يتمثل الاختلاف الرئيسي بين مخطط "المشط" القياسي ، المزود بصمام ثنائي الاتجاه ، في الإمداد المستمر بالمياه من "العودة" دون استخدام تركيبات خاصة من النوع المقطوع. في هذه الحالة ، تقوم وحدة الخلط لنظام "الأرضيات الدافئة" بشكل دوري بخلط الماء المغلي تحت ظروف تبريد الناقل الحراري تحت المعايير المحددة. لقد أثبت هذا النوع من الدوائر نفسه في الممارسة ، ولكن فقط في حالة عدم وجود خطوط مفرطة.

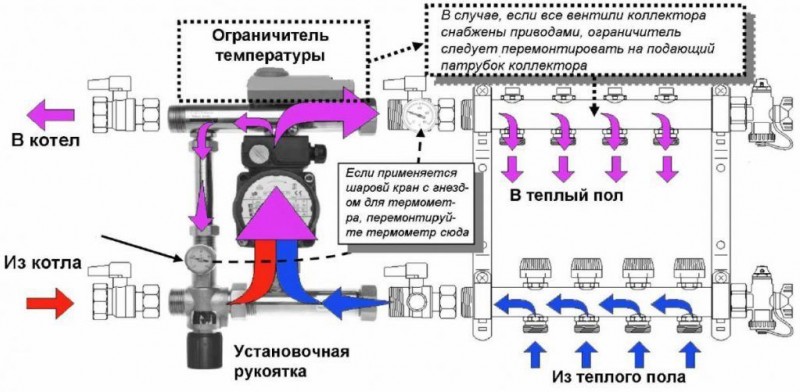

يوضح الرسم التخطيطي:

• 1 - صمام إمداد ثنائي الاتجاه ؛
• 2 - معدات ضخ الدورة الدموية ؛
• 3 - مستشعر درجة الحرارة ؛
• 4 - جهاز صمام نوع التوازن ؛
• 5 - فحص الصمام.

يتميز جهاز الصمام من نوع العرض بوجود مستشعر ترموستات سائل مدمج فيه ، والذي يقوم بقطع أو إضافة كمية معينة من الناقل الحراري الساخن إذا لزم الأمر. تعمل مؤشرات درجة الحرارة المستقرة على طول المحيط على جعل العمر التشغيلي للهيكل مرتفعًا قدر الإمكان. تتمثل مزايا هذا الخيار في تجانس القفزات الحادة في ظروف انخفاض معدل نقل جهاز الصمام.

مع صمام ثلاثي

تشتمل فئة المعدات العامة على وحدات خلط حديثة وذات كفاءة عالية مثبتة في نظام "الأرضية الدافئة" مع جهاز صمام ثلاثي الاتجاهات. يفترض هذا التصميم خلط الماء المغلي مع "الرجوع" مباشرة داخل الجسم ، بالإضافة إلى وجود وظيفة مشتركة لجهاز صمام الإمداد مع موازنة من النوع الالتفافي. المخمد ، الذي له وضع قابل للتعديل ، مدمج في الصنبور.

تم تجهيز هذا النوع من صمامات التحكم بوحدات تحكم خاصة تعتمد على الطقس ، وأجهزة تنظيم الحرارة ومحركات مؤازرة ، وبالتالي فهي الخيار الأفضل للتركيب في دوائر متعددة لتدفئة مناطق كبيرة جدًا.

يتمثل العيب الرئيسي لتصميم الصمام ثلاثي الاتجاهات في إمكانية دخول ناقل حراري ساخن وخطر الضغط الزائد داخل النظام ، مما يؤثر سلبًا على الأنابيب ويقلل بشكل كبير من فترة تشغيلها. في الوقت نفسه ، يرجع تعقيد التنظيم الأكثر دقة لمؤشرات درجة الحرارة إلى وجود زيادة الإنتاجية ، وبالتالي ، حتى الانعطاف الطفيف للمخمد يمكن أن يسبب تغيرًا ملحوظًا في درجة الحرارة داخل نظام "الأرضية الدافئة" بمقدار 3– 5 درجات مئوية.

تعليمات التجميع والتركيب

يعد التجميع الذاتي لمشعب التوزيع ممكنًا تمامًا ، نظرًا لأن جميع المنتجات المصنوعة في المصنع تكون دائمًا كاملة تمامًا وتكون مصحوبة بتعليمات بديهية.

يتم تقديم التكوين القياسي للمجمع لترتيب نظام "الأرضية الدافئة":

• خزانة معدنية
• ميزان الحرارة؛
• استنزاف الديك مع سدادة.
• تنفيس هواء أوتوماتيكي لكل فرع ؛
• توصيلات؛
• صمامات ثرموستاتية
• عدادات التدفق.

يتم التحكم في درجة الحرارة بواسطة مراوح ثرموستاتية ، يمكن أن يكون إعدادها يدويًا أو آليًا بالكامل. الخيار الثاني أكثر ملاءمة وعمليًا ، مما يؤثر على التكلفة الإجمالية للمعدات.

أدوات المطلوبة

للتجميع الذاتي لمنتج المصنع ، من الضروري إعداد مجموعة قياسية من الأدوات ، بالإضافة إلى سحب تقليدي أو شريط FUM للحصول على الاتصال الأكثر موثوقية لجميع العناصر. بالإضافة إلى ذلك ، يمكن استخدام مادة تشحيم خاصة لزيادة جودة الالتواء على الوصلات الملولبة.

تجميع مشط المصنع

لتجميع مشعب مصنوع في المصنع ، اتبع الخطوات التالية:

1. بعد تفريغ الصندوق ، من الضروري التحقق من المجموعة الكاملة والتأكد من أن جميع العناصر سليمة.

تركيب تركيب

يتضمن تركيب الوحدة الخطوات التالية:

1. للتركيب المستقل للمشط في نظام "الأرضية الدافئة" ، من الضروري فك كتائف التركيب والتأكد من اكتمالها.

كيفية تجميع مشط للتدفئة تحت الأرضية

يجب أن أقول إن تجميع المشط بيديك مهمة حقيقية للغاية. إذا قمت بتثبيت نظام التدفئة في منزلك بنفسك ، فلديك ما يكفي من المهارات لتجميع هذه الوحدة. علاوة على ذلك ، يتم توفير الأمشاط الجاهزة كاملة ومرفقة بإرشادات التثبيت مع المخططات والشروح. يتم عرض مثال على مثل هذا المخطط أدناه:

في الوقت الحالي وحدات التوزيع مصنوعة من المواد التالية:

• نحاس؛
• الفولاذ المقاوم للصدأ
• بلاستيك (بولي أميد).

إن مشط المصنع المصنوع من البلاستيك هو حقًا هبة من السماء ، وتكلفته أقل بكثير من تكلفة مشط "الإخوة" المعدني. علاوة على ذلك ، من الناحية العملية ، لا يعمل بشكل أسوأ ، على أي حال ، هناك عدد قليل جدًا من المراجعات السلبية حوله. يتكون تجميع الموزع من أي مادة من توصيل أقسام المشط ببعضها البعض ، وربط وحدة خلط من مضخة بها صمام ، وتركيب موازين الحرارة والصنابير وفتحات التهوية. يمكن تركيب المجمع النهائي في مكانه وتوصيل الأنابيب به.

بالنسبة لأولئك الذين لا يريدون أو لا يستطيعون شراء مشعب بلاستيكي ، هناك خيار آخر - لحام مشط من أنابيب ووصلات البولي بروبلين بمفردهم. للقيام بذلك ، قم بتخزين العدد المطلوب من المحملات والأقسام من أنابيب PPR من نفس القطر. نظرًا لأنه لا يمكن توصيل المحملات مباشرة ببعضها البعض ، يجب قطع فراغات الأنابيب ، والتي ستكون بمثابة حلمات متصلة.

إذا تمكنت من لحام عدد المحملات التي تحتاجها ، فسيظل إرفاقها بإحكام بالجدار ، ثم تغلب على بقية الأنابيب من حولها: المضخة والصمام والصنابير وغيرها من التفاصيل. يجب أن نحاول التأكد من أن الأجزاء الضخمة متصلة بالحائط من تلقاء نفسها ، ولا نحمل الموزع بوزنها. صحيح أن المشط المصنوع يدويًا سيكون خاليًا من عدادات التدفق وصمامات التحكم ، ولكن إذا لزم الأمر ، يمكن شراؤها وتثبيتها بشكل إضافي.

تحكم أوتوماتيكي في درجة الحرارة TP

يمكن إجراء الضبط التلقائي للتدفئة الأرضية ميكانيكيًا حراريًا أو إلكترونيًا باستخدام مشغلات كهروميكانيكية تتحكم في تشغيل صمامات الإغلاق.

نظام التحكم الحراري الميكانيكي

يعتمد على تشغيل الصمامات الحرارية أو الصنابير ذات الرؤوس الحرارية التي تتفاعل مع التغيرات في درجة حرارة المبرد. اليوم ، تقدم العديد من الشركات المصنعة نماذج مختلفة من صمامات الإغلاق والتحكم هذه ، على سبيل المثال ، Oventrop. ومع ذلك ، بغض النظر عن اسم ونوع مادة التصلد بالحرارة المستخدمة فيها (سائل أو غاز) ، فهذه آليات تنظيم ذاتي حراري ميكانيكي وهي الأنسب للتثبيت للتحكم في درجة حرارة دائرة واحدة منفصلة.

مبدأ تشغيل الصمامات الحرارية بسيط ، مما يجعلها موثوقة للغاية وآمنة من الفشل. يتم تثبيت قلب نحاسي أو نحاسي أو برونز في جسم الجهاز ، ويتم تسخينه عن طريق التدفق المار لسائل التبريد ، وينقل درجة الحرارة إلى حشو التصلب الحراري. بدوره ، يقوم عنصر التصلد بالحرارة ، الذي يزيد حجمه ، بدفع القلب ، والذي ، عن طريق تحريك الصمام ، يمنع تدريجيًا دوران السائل المسخن.

يمكن تركيب الصمام الثرموستاتي للتدفئة الأرضية ، بالإضافة إلى تركيبه على مشعب توزيع ، في مجموعة منفصلة من صندوق أحادي. تشتمل هذه التجميعات أيضًا على فتحات تهوية أوتوماتيكية ، يتم وضعها ، جنبًا إلى جنب مع منظمات الحرارة ، في صناديق مدمجة (صناديق). يسمح لك استخدام "unibox" بضبط درجة الحرارة في فرع واحد من TP دون أن تكون مرتبطًا بخزائن تجميع ضخمة ، وهو أمر ملائم بشكل خاص مع عدد صغير من الدوائر.

بالإضافة إلى ذلك ، يمكن أن تحتوي وحدات التحكم في التدفئة الأرضية الميكانيكية الحرارية على عناصر استشعار للهواء عن بعد. إنها تسمح لك بتكوينها للتحكم في تدفق المبرد ليس حسب درجة حرارته ، ولكن من خلال درجة حرارة الهواء في المبنى. مبدأ عملهم هو نفسه ، فقط مادة التصلد بالحرارة هي الأكثر حساسية. يُنصح بتركيب رأس حراري هوائي للتحكم المتزامن في عدة دوائر في غرفة واحدة ، حيث يكون تسخين أرضية الماء هو المصدر الوحيد للتدفئة.

نظام تحكم الكتروني

وهي تشمل موازين الحرارة الإلكترونية ، ووحدة تحكم ومحركات كهربائية (مشغلات ، محركات مؤازرة). يمكن ربط آليات الدفع الكهربائي برؤوس الخلط الخاصة بصمامات التحكم التقليدية (الصمامات) أو أن تكون جزءًا من تصميمها. يتم إجراء التغيير في شدة إمداد المبرد وفقًا لقيم العتبة المحددة. يمكن أن يكون وسيط القياس لأجهزة استشعار درجة الحرارة لوحدة التحكم في درجة حرارة الأرضية الأوتوماتيكية عبارة عن ناقل حراري وهواء داخلي.

مزايا

عند استخدام أمشاط الأرضية الدافئة ، يمكنك الحصول على عدد من المزايا:

1. توفير الطاقة مقارنة باستخدام المبرد التقليدي. يمكن أن تتراوح قيمته من ثلاثين إلى خمسين بالمائة.
2. درجة عالية من الأمان أثناء التشغيل. لا توجد عناصر تسخين مفتوحة قابلة للاشتعال.
3. عمر خدمة كبير. يمكن أن تكون مدة الخدمة عقدين أو أكثر.
4. راحة عالية في تدفئة الشقة وعدم وجود مناطق ذات تدفئة غير متساوية.
5. جماليات التصميم المستخدم. يشغل النظام مساحة صغيرة وعادة ما يتم تركيبه في خزانة صغيرة خاصة.
6. صحة. الحفاظ على الأرضية دافئة يسهل التنظيف الرطب ويزيل الآثار الضارة للرطوبة الزائدة. وهذا بدوره يجعل من المستحيل تكوين الفطريات أو العفن.
7. السلامة من الحروق. في حالة عدم وجود نظام تحكم للتدفئة ، يمكن استخدام الماء الساخن. عند لمس الأنابيب ، لا يصاب الأطفال فحسب ، بل البالغين أيضًا. يسمح لك مشط التسخين تحت الأرضية بتنظيم درجة حرارة المبرد نوعياً ، وتجنب تسخينه المفرط.

كيفية تجميع المجمع

يبدأ تجميع المجمع باكتساب جميع العناصر الضرورية. بعد ذلك ، يمكنك البدء في عمل المشط.

تعليمات لتجميع مجمع الأرضية الدافئة

مشط مصنوع من أنبوب بولي بروبيلين

في المصنع ، يتكون عنصر التجميع الرئيسي من المعدن. وبأيديهم يصنعونها من الحديد والبلاستيك. من أهم خطوات عملية تصنيعه الحساب الصحيح للقطر.

مخطط تركيب أنابيب البولي بروبلين

أسهل مادة يمكن العمل بها والتي يمكن من خلالها صنع مشط للتدفئة الأرضية هي البلاستيك ، لأنها لا تتطلب اللحام.

الأدوات والمواد

لتوفير الوقت وتسريع إطلاق نظام التدفئة الأرضية المائية ، تحتاج إلى إعداد الأدوات التالية مسبقًا:

• مكواة لحام ومقص مصمم للحام وقطع أنابيب البولي بروبلين ؛

• الشدات.

  مخطط الأسلاك لأرضية الماء الدافئ

ستحتاج أيضًا إلى مواد معينة.

معدات لنظام تدفئة أرضية الماء

• أنبوب بولي بروبيلين بالقطر المطلوب. في هذه الحالة ، هناك حاجة إلى أنبوب يتم فيه تثبيت تدفئة المبرد.
• المحملات.
• رافعة Mayevsky - 2 قطعة. يتطلب تركيبها استخدام محولات وزوايا معدنية.
• وصلات بلاستيكية ملولبة بكمية مساوية لعدد الدوائر في نظام التسخين.
• مناسب.

بدلاً من صنابير Mayevsky ، يمكن تركيب فتحات تهوية أوتوماتيكية. هناك حاجة إلى فتحات التهوية لإزالة الهواء من النظام. إذا أهملت تركيبها ، فعند دخول الهواء في الأنابيب ، ستنخفض كفاءة التسخين بشكل كبير.

عملية التجميع

المشط الكامل للأرضية الدافئة عبارة عن جزأين متطابقين متصلين ببعضهما البعض. لا يمكنك صنع العنصر الرئيسي للمجمع بيديك إلا من خلال تعلم كيفية استخدام مكواة اللحام ، حيث سيتعين لحام العناصر الفردية بهذين الجزأين. ومع ذلك ، فحتى الهواة قادر على إتقان العمل باستخدام مكواة اللحام ، ولكن لا يضر التعلم أولاً.

مجمع التدفئة تحت الأرضية IVAR

مخطط تصميم التحكم اليدوي والآلي لوحدات الخلط

جزء واحد من المشط يتكون من المحملات. علاوة على ذلك ، يمكن ببساطة لحام المحملات ببعضها البعض ، أو ربطها ببعضها البعض باستخدام مقاطع من أنابيب البولي بروبلين. إذا قمت بذلك وفقًا للخيار الثاني ، فلن تكون هناك صعوبات في المستقبل في توصيل دائرة إضافية.

ولن يسمح الخيار الأول بذلك بعد الآن ، على الرغم من أن مظهر المشط في هذه الحالة سيكون أكثر جمالية. لذلك ، لا يزال من الأفضل استخدام مقاطع الأنابيب. يجب أن نتذكر أن عدد المحملات يجب أن يتوافق مع عدد الدوائر.

ستكون المرحلة التالية من العمل هي لحام وصلات المحملات. لكن أولاً يجب أن يكونوا مستعدين عن طريق شد التركيبات. لاستبعاد احتمال تسرب سائل التبريد ، يتم لف شريط دخان أو سحب على خيط أدوات التوصيل. إذا كان هناك عدد أكبر من المحملات أكثر من الخطوط العريضة ، يتم أيضًا لحام أدوات التوصيل مع التركيبات ، ولكن يتم إغلاق الوصلات الزائدة بالمقابس.

في المرحلة النهائية ، من الضروري لحام زاوية من أحد طرفي المشط ، وتحويله. يتم أيضًا لحام أداة التوصيل فيه ، ومع ذلك ، لم يتم تثبيت أحد التركيبات فيه بالفعل ، ولكن محول يسمح بتركيب رافعة Mayevsky ، والتي يمكن استبدالها بفتحة تهوية أوتوماتيكية. يظل الطرف الآخر من الجهاز مجانيًا ، حيث سيتم توصيل أنبوب غلاية التدفئة به في المستقبل.

تعليمات توصيل المشط

بالطريقة نفسها ، يتم صنع مشط آخر ، أو بالأحرى الجزء الثاني ، لأن الجهاز الكامل يتكون من عنصرين من هذا القبيل. يقوم أحدهما بوظائف تزويد المبرد والآخر يأخذه من الأنابيب. في هذه الحالة ، يتم وضع العرض ، كقاعدة عامة ، في الأعلى ، والعائد - في الأسفل. للراحة ، يمكن رسمها باللونين الأحمر والأزرق.

ممتع: منظف النوافذ كارشر

كيف تعمل

باختصار ، هذا المشط هو جهاز توزيع للمياه التي تدخل الشقة للتدفئة. في الواقع ، هذا جهاز معقد إلى حد ما.

دعنا نسرد مكوناته:

1. مشعبان مصنوعان من النحاس الأصفر مزودان بمحولات للأنابيب الواردة والصادرة.
2. يتم تثبيت مقاييس التدفق على الأنابيب الواردة.
3. يتم تثبيت الصمامات الحرارية على الأنابيب الخارجة (بمجرد أن يبرد الماء إلى درجة حرارة معينة ، يتم فتحها وتصريف المياه).
4. صنبور مع جهاز استشعار درجة الحرارة عن بعد.
5. النازف الهواء.
6. صمام فحص خاص يمنع المبرد من التدفق في الاتجاه المعاكس.
7. صنبور الصرف.
8. رافعة على خط العودة.
9. مضخة الدورة الدموية.

عمر خدمة هذا الجهاز أكثر من عقدين. تتوفر خيارات مختلفة للمشط للتدفئة الأرضية. يمكنك توصيل عدد مختلف من الدوائر الحرارية بها. عادة ما نتحدث عن عدد الأنابيب من 2 إلى 16.

يسمح لك هذا الجهاز بضبط كمية الماء ودرجة تسخين المبرد الذي يدخل الأرضية الدافئة. أيضا ، من الممكن التكيف مع الظروف الجوية المختلفة. في الواقع ، في حالة الصقيع ، هناك حاجة إلى درجة عالية من الاحترار ، وفي الطقس الآخر ، قد تكون هناك حاجة إلى درجة طفيفة منه.

يتيح لك هذا النظام استخدام نفس المبرد لكل من تدفئة الشقة والتدفئة الأرضية. في الوقت نفسه ، يمكن تجنب التسخين غير المتكافئ لأرضية الشقة.

مما يتكون المشط؟

بعد تحديد طريقة الضبط ، بعد تحديد ما سيتم استخدامه - صمام ثلاثي أو رؤوس حرارية ، يتم تجميع العناصر المتبقية من المشط.

• المجمع نفسه عبارة عن أنبوبين متوازيين (إمداد وعودة) مع منافذ. جانب واحد من كل مشط مسدود. يمكن شراؤها جاهزة ، لكن تكلفتها هي الجزء الرئيسي المكلف من وحدة الخلط (نحن نتحدث عن آلاف الروبلات). من الأرخص بكثير تجميع مشط من سلسلة من المحملات التي لها خيط داخلي من جانب وخيط خارجي من الجانب الآخر. ترتبط أنابيب الدائرة بالمنافذ الجانبية (من خلال تركيبات - تجعيد أو لحام).
• مقياس الضغط.
• صمام انفجار يفتح إذا تم تجاوز الضغط.
• تعد محركات الأقراص المؤازرة لكل دائرة مهمة بشكل خاص عندما يكون طول الدوائر مختلفًا (إذا أعطيت العنان لقوانين الفيزياء ، فستختلف درجة الحرارة فيها بشكل كبير). ترموستات تعادل الضغط ودرجة الحرارة.

الاختيار والتثبيت

مخطط جهاز أرضية الماء

إذا كان المحترفون يشاركون في تركيب الأرضية ، فسيكون القرار الأضمن هو تكليفهم بتركيب وحدة التحكم في التوزيع.

في الوقت نفسه ، إذا قمت بتركيب نظام تسخين المياه بشكل مستقل ، فلن يكون من الصعب تجميع مشط لأرضية دافئة بيديك. يمكن شراء جميع المكونات بشكل منفصل من أي متجر لاجهزة الكمبيوتر.

عند شراء مشط من الشركة المصنعة للمصنع ، انتبه للعقد المضمنة في المجموعة. يجب تضمين عناصر الأمان: صمام أمان وصمام تحرير الهواء

في حالة حدوث تغيير غير متوقع في المعلمات المحددة ، تعمل هذه العناصر على استقرار النظام. لمزيد من المعلومات حول وحدة الخلط ، شاهد هذا الفيديو:

سيحمي الصندوق المعدني المشط من التحولات العرضية للمنظمين

من الأفضل إعطاء الأفضلية لمنتج مصنوع من الفولاذ المقاوم للصدأ أو PVC.

هناك بعض النقاط التي يجب مراعاتها أثناء التثبيت. يجب وضع مشط الأرضية الدافئة داخل الصندوق المعدني. سيمنع هذا التأثيرات العرضية والتحولات في أداء العقد التنظيمية.

بالإضافة إلى ذلك ، بهذه الطريقة ، يمكن إخفاء جهاز غير جمالي إلى حد ما بشكل زخرفي. أثناء التثبيت ، اتبع هذه التوصيات:

1. من الضروري وضع المشط في أعلى نقطة ممكنة بالنسبة لنظام التدفئة تحت الأرضية. سيسمح لك ذلك بالتخلص بسرعة من الهواء في الأنابيب في حالة الطوارئ.
2. عند تركيب المشط ، من الضروري مراعاة طول الخرطوم الذي يربط كل دائرة ، يجب أن تكون قيمتها متماثلة تقريبًا.

3. يجب أن يكون عدد المدخلات والمخرجات على المشط مساويًا لعدد دوائر التسخين. كيفية تركيب مشط في مكانه ، شاهد هذا الفيديو:

لنفس السبب ، لا تقم بتوصيل أنابيب التدفئة تحت الأرضية مباشرة بنظام التدفئة المركزية.

سيسمح لك المشط المركب للأرضية الدافئة بتجنب تكاليف التدفئة غير الضرورية ، وضمان مستوى مريح من تدفئة الأرضية ، وفي حالة وقوع حادث ، حل سريع لمشكلة تدفق المياه دون أي تغييرات في المناخ الداخلي في مجال.

تجهيز مشط للتدفئة الأرضية

تخضع منتجات المصنع لاختبار ضغط مقاعد البدلاء ، كما يتضح من المستندات المصاحبة التي تحتوي على معلومات كاملة حول جميع الاختبارات الهيدروليكية التي يتم إجراؤها في ظل ظروف خاصة. يعد استخدام هذه الأجهزة المدمجة مع ضمان إحكام الوصلات الملحومة والمترابطة هو الخيار الأفضل في أي أنظمة تدفئة داخلية. تتميز هذه الوحدات بالترتيب المريح لعناصر التحكم ، والتركيب داخل خزانات تثبيت خاصة لا يمنع الوصول إلى صمامات التحكم.

يتم خلط الناقل الحراري من أنبوب الإمداد و "العائد" داخل كل منفذ أو أمام المجمع مباشرةً ، ولكن يُنصح بتكليف المتخصصين بحساب المخطط الأمثل.

يتضمن تنظيم نظام درجة حرارة سطح الأرض تنفيذ العديد من الإجراءات المتسلسلة:

1. اضبط الصمام الجانبي على الحد الأقصى ، واضبطه على 0.6 بار. يؤدي تشغيل هذه العقدة أثناء التكوين إلى نتيجة خاطئة.
2. احسب صمام الموازنة ، باستخدام لهذا الغرض مؤشرات درجة الحرارة على العودة وخط التدفق ومخرج جهاز التسخين ، في ظل ظروف المعامل القياسي 0.9 ووفقًا لمعادلة الإنتاجية: K \ u003d 0.9 × [(t_ك - ت_ا/ ر_ص - ت_ا) – 1]).
3. قم بإعداد معدات الضخ عن طريق حساب معدل تدفق الماء المغلي ومؤشرات فقدان الضغط على الدوائر. يُسمح بتعيين الحد الأدنى من التغذية مع إضافة تدريجية للسرعة.
4. قم بموازنة الفروع عن طريق الفتح الكامل لعقد التحكم وإغلاقها بسلاسة إلى الموضع المطلوب.

في المرحلة الأخيرة من إعداد المشط لنظام "الأرضية الدافئة" ، يتم ربط معدل التدفق لوحدة الخلط بأجهزة تسخين أخرى.

وتجدر الإشارة إلى أن تركيب مقياس التدفق سيسهل بشكل كبير الحصول على الدقة عند إعداد جميع العقد. يوصى بضبط معلمات معالجة جهاز الصمام الجانبي بنسبة 10 بالمائة تقريبًا أقل من قيم الضغط القصوى المحددة لمعدات الضخ.

معايير اختيار المشط

الخطوة الأولى هي الانتباه إلى المواد التي يتكون منها هذا التصميم. المشعبات الأكثر شعبية مصنوعة من النحاس الأصفر ، والتي يتم إنتاجها عن طريق الصب.

في هذه الحالة ، يتم الحصول على جزء قوي ودائم ، لكنه مكلف للغاية في نفس الوقت.

المنتجات الملحومة المصنوعة من الفولاذ المقاوم للصدأ أرخص. المشط قوي جدًا ، لكن هذه المادة يمكن أن تتعرض للتآكل الكهروكيميائي.

تعتبر المنتجات المصنوعة من مواد بلاستيكية عالية الجودة خيارًا للميزانية. من حيث صفاتها ، فهي ليست أقل شأنا من الأجزاء المعدنية.

المعيار التالي لاختيار المجمع هو عدد منافذ الإنتاج. من الأفضل اختيار منتج ذي حنفيات مساوية لعدد الدوائر المسخنة حتى لا تضطر إلى ازدحام ثقوب إضافية.

علاوة على ذلك ، تؤخذ في الاعتبار المعدات التقنية للمجمع لأتمتة درجة حرارة المبرد والتحكم فيها. إذا كنت بحاجة إلى مشط يدوم طويلاً ، فالنحاس هو خيارك.

إذا كنت بحاجة إلى مشط يدوم طويلاً ، فالنحاس هو خيارك.

حتى الآن ، هناك أمشاط يمكن توصيلها بالثرموستات وأجهزة التحكم القابلة للبرمجة. بمساعدتهم ، يكون من الأسهل بكثير إجراء التعديلات ، وكذلك التحكم في كمية ونوعية المبرد في الدوائر.

التركيب

ضع في اعتبارك تركيب أحد مخططات دائرة التسخين.

بدءًا من غلاية التدفئة ، يتم تثبيت ما يلي:

1. نقطة الإنطلاق بسيطة. يتم توجيه أحد مخارجها للتدفئة تحت الأرضية ، والآخر إلى تدفئة الرادياتير.
2. تم تركيب الخزانة المتشعبة. يُنصح باختيار موقع التثبيت بحيث تكون الخزانة أقرب إلى مركز المنزل.
3. صمام ثلاثي الاتجاهات (يتم فحص اتجاه التدفق بواسطة السهم).
4. مضخة الدورة الدموية. يتم تثبيته عند مخرج المخرج الثلاثي بحيث يتم امتصاص التدفق من الصمام.
5. يتم تثبيت مشعبات الإمداد والعودة (المجمعة من المحملات ، أو المشتراة) في الخزانة على كتائف التركيب. الأمشاط متصلة بواسطة ممر جانبي.
6. يتم تثبيت مستشعر درجة الحرارة من صمام ثلاثي الاتجاهات في مكان ليس بعيدًا عن المضخة. يمكن عزل المكان الذي يوجد فيه بالبينوفول أو عازل حراري مماثل لأخذ قراءات أكثر دقة.
7. في أعلى نقطة من المشط ، يتم وضع فتحة تهوية (صنبور Maevsky).
8. على المشط - خط الإرجاع ، يتم وضع منظمات الحرارة لكل فرع.
9. تم تركيب أنابيب أرضية ، وتمديد الأسلاك في الغرف. يتم الاتصال بالتركيبات باستخدام صواميل الاتحاد. ليس من الضروري قطع طول الأنبوب من الخليج حتى يتم وضع كل المنعطفات. بعد إحضار الأنبوب إلى الخزانة المتشعبة ، يتم قصه بالطول وتثبيته في مشط الإرجاع.
10. نقطة الإنطلاق المعتادة هي توصيل عودة الأرضية إلى الصمام ثلاثي الاتجاهات (بمخرجها الجانبي ، الذي يمزج المبرد البارد) ، والجزء الآخر من نقطة الإنطلاق هو عودة النظام بأكمله ، والذي سينتقل إلى المرجل.
11. توصيل التدفئة - اختبار التشغيل وضبط المحركات المؤازرة بشكل منفصل لكل دائرة.

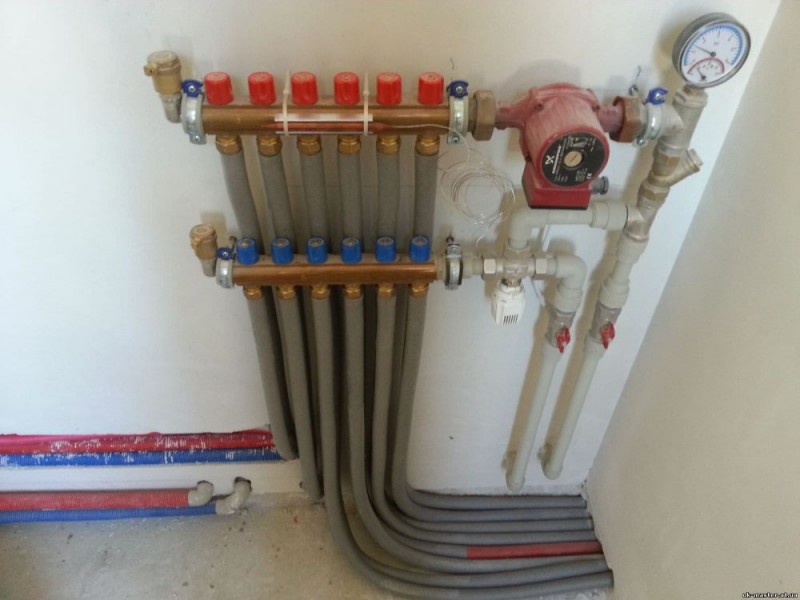

مشط مع أجهزة

فقط بعد التأكد من عدم وجود تسرب ، يمكنك ملء ذراع التسوية.

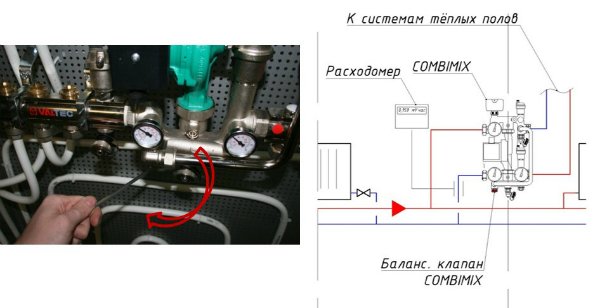

كيفية ضبط المشط

لكي توفر الأرضية المسخنة بالماء درجة حرارة مريحة في جميع الغرف ، يجب أولاً تهيئة وحدة التوزيع. يتم تنظيم النظام وفقًا لمعلمتين من المبرد:

يتم تعيين المعلمة الأولى على صمام الخلط ثلاثي الاتجاهات. يمكن القيام بذلك يدويًا عن طريق ضبط درجة حرارة الماء المطلوبة عن طريق تدوير عجلة الضبط. ولكن في كثير من الأحيان ، يتم تضمين رأس ثرموستاتي مزود بجهاز استشعار عن بعد وأنبوب شعري في الدائرة ، لذلك يجب ضبط درجة حرارة الماء عليها. المستشعر متصل بإحكام بالمشعب.

يمكن إجراء التعديل الكمي للمشط يدويًا وتلقائيًا. من خلال تدوير الغطاء الموجود على صمام كل دائرة والنظر إلى قراءات مقياس التدفق ، يجب أن تحقق تدفق المياه المقدر ، إذا كنت تعرف ذلك. إذا لم يكن الأمر كذلك ، فسيتعين عليك التكيف وفقًا لمشاعرك في غضون أيام قليلة.

يتضمن الضبط التلقائي تركيب أغطية لمحركات مؤازرة خاصة تتفاعل عن بعد مع منظمات الحرارة في جميع الغرف. ثم يقوم المشط مع المضخة بإيصال قدر كبير من المبرد لدوائر التسخين حسب الحاجة في الوقت الحالي. ستتحكم محركات الأقراص المؤازرة في جميع المنافذ في التدفقات بأمر من منظمات الحرارة.

الجهاز ومبدأ العملية

في عملية وضع أنابيب دوائر التسخين ، تلتقي نهاياتها من جميع الغرف في مكان واحد ، حيث يتم توصيلها بمشط تدفئة الأرضية. هي وحدة توزيع وخلط مهمتها:

• تقليل درجة حرارة الناقل الحراري القادم من المرجل. لتزويد نظام الأرضية ، يلزم الماء بدرجة حرارة لا تزيد عن 45 درجة مئوية ، ونادرًا ما يسخن مولد الحرارة المبرد إلى مثل هذه العتبة المنخفضة. عادة ، يتم الاحتفاظ بدرجة حرارة لا تقل عن 55 درجة مئوية عند مدخل المشط ؛
• توفير كمية الحرارة المطلوبة لكل غرفة. هنا ، يعمل مشط التوزيع كمنظم لإطلاق الطاقة الحرارية ، حيث يتحكم في معدل تدفق سائل التبريد في كل دائرة.

يشبه الموزع للتدفئة الأرضية بصريًا أمشاط التسخين الكبيرة المثبتة في نقاط التسخين. كما أن لديها مجمعين أفقيين - الإمداد والعودة ، التي يتصل بها المستهلكون ، في حالتنا - دوائر التدفئة.من النهايات إلى الأنابيب الفرعية للمجمعات ، يتم توفير المبرد من الخط الرئيسي - من غرفة المرجل. يظهر مخطط اتصال مشط نموذجي في الشكل:

لتنظيم كمية الماء التي تغادر كل دائرة ، يتم تثبيت صمامات ذات قضيب دفع على أحد المجمعات. يمكن إجراء الضبط يدويًا وبمساعدة أدوات الأتمتة المختلفة ، مثل محركات الأقراص المؤازرة. للتحكم في كمية سائل التبريد ، تم تجهيز المخارج من المجمع الثاني بقوارير مقياس التدفق. يظهر جهاز المشط بالتفصيل في الرسم التخطيطي:

يمكن ملاحظة أنه بالإضافة إلى العناصر المذكورة أعلاه ، فإن جزءًا مهمًا من المشط هو مضخة الدوران. بدونها ، لن تتمكن دائرة واحدة من العمل ، حيث إن المضخة المثبتة بين المجمعين هي المسؤولة عن تدوير المبرد عبر الأنابيب

مبدأ تشغيل المشط هو كما يلي. يدخل الماء الساخن القادم من الغلاية جميع الدوائر بالكمية المطلوبة ، مدفوعًا بالتحرك بواسطة المضخة. علاوة على ذلك ، يتحرك المبرد في دائرة حتى تنخفض درجة حرارته إلى ما دون درجة الحرارة المحددة. نظرًا لأنه يتم التحكم في درجة حرارة الماء بواسطة مستشعر الصمام ثلاثي الاتجاهات ، بعد انخفاضه ، سيبدأ الصمام في فتح الطريق للمياه من خط الغلاية ، وخلطها مع المبرد المبرد.

عندما ترتفع درجة الحرارة في المجمع إلى حد محدد مسبقًا ، فإن الصمام ثلاثي الاتجاهات سيغلق الخط مرة أخرى. تعمل مضخة مشط أرضية الماء الدافئ بدون توقف ، مما يوفر الدوران داخل النظام ، بغض النظر عن شبكات التدفئة الأخرى في المنزل. لتفريغ المجموعة ، يوفر تصميم المشط تركيب صمامات التصريف. من أجل إطلاق الهواء من هذا النظام المنفصل ، يمكن استكمال المخطط بفتحات تهوية أوتوماتيكية.

تمشيط لمبدأ تسخين أرضية المياه

• تطبيع درجة حرارة الماء
• توزيع السائل على طول الخطوط.

في غلايات التدفئة ، يتم تسخين السائل إلى 60-90 درجة مئوية ويتباعد الساخن على طول المحيط.

لأسباب واضحة ، من المستحيل ترك مثل هذا المبرد الساخن في الأرضية الدافئة.

يعد خفض درجة الحرارة أحد المهام الرئيسية التي يتم تنفيذها في وحدة التجميع. يمكن أن يحدث خفض درجة الحرارة بطريقتين:

الطريقة الأكثر شيوعًا هي خلط المبرد المبرد مع المبرد الساخن. يتم الخلط في صمام ثلاثي. بعد أن يتم دفع السائل عبر الدائرة بواسطة مضخة الدوران ، فإنه يبرد. يتم إضافة أنبوب الإرجاع المبرد هذا إلى المبرد الساخن. يتم ضبط نسب كلا التيارين بواسطة الرأس الحراري. يتم تثبيت جزء العمل الخاص به على الصمام نفسه ، والمستشعر - على الإمداد.

بدلاً من الرأس الحراري ، يمكن أن يكون هناك محرك مؤازر. وبالنسبة لأنظمة التسخين المستقرة ، عندما ينتج المرجل درجة حرارة موحدة نسبيًا ، يمكنك ضبط الصمام ثلاثي الاتجاهات على موضع واحد ، وإرفاق مقياس حرارة به والتحكم في الدرجات يدويًا.

العناصر الرئيسية لتجميع المجمع

بدون مضخة دوران ، لن تعمل دائرة قاع الماء. أيضًا ، إذا قمت بوضع المضخة حتى الصمام ثلاثي الاتجاهات ، فلن يدخل المبرد في ملف الأرضية ، ولكنه سيذهب في دائرة صغيرة ، حيث تكون المقاومة أقل.

يتم تطبيق الحد من درجة الحرارة عن طريق تركيب رأس حراري خاص في النظام ، والذي يقيس درجة حرارة المبرد. ظاهريًا ، يشبه ترموستات المبرد ، ولكنه يختلف اختلافًا جوهريًا عن الأخير ، الذي يقيس درجة حرارة الهواء في الغرفة.

يضع الشخص مؤشرًا مريحًا لنفسه ، ويحد الجهاز ، الذي يقوم بإصلاح فائض العتبة ، من الخلوص داخل الجهاز ، مما يقلل من تدفق سائل التبريد.

يزداد الطلب على الأرضيات الدافئة الروسية الصنع. الراحة الوطنية التدفئة تحت البلاط - استعراض والتكلفة.

ما يجب الانتباه إليه عند اختيار مجمّع للتدفئة الأرضية ، سنقوله هنا
